Typ výrobku	Indukčná varná doska s integrovaným digestorom
Značka	Concept
Model	IDV6083bc
Napájanie	220-240 V~ / 380-415 V~, 50/60 Hz
Celkový príkon	7360 W
Počet varných zón	2 (s funkciou mostovej zóny)
Veľkosť a výkon varnej zóny	175 x 195 mm, 2000 W na zónu
Príkon digestora	160 W
Hladina akustického výkonu ventilátora	< 71 dB(A)
Vonkajšie rozmery (Š x H x V)	830 x 515 x 200 mm
Rozmery pre montáž (Š x H x V)	750 x 482 x 220 mm
Hmotnosť	20 kg
Dĺžka pripojovacieho kábla	150 cm
Funkcia PowerBoost	Áno, maximálny výkon na vybranej zóne
Funkcia udržiavania teploty	Áno, udržiava nízku teplotu
Detská poistka	Áno, zabraňuje neúmyselnej obsluhe
Časovač	Áno, až 99 minút na zónu
Funkcia Hob2Hood	Automatické zapnutie digestora s varnou zónou
Funkcia čerstvého vzduchu	Odvod zvyškových pár po varení
Filtre	Kovový filter (vhodný do umývačky riadu) a uhlíkový filter (vymeňte každých 6 mesiacov)
Nádrž na vodu	Áno, na odvod pary (vyprázdňovanie denne)
Bezpečnostné prvky	Indikátor zvyškového tepla (H), automatické vypnutie, ochrana proti prehriatiu
Čistenie	Sklenená keramická varná doska; používajte špeciálny čistič a škrabku; filtre digestora umývateľné
Inštalácia	Vstavané, vyžaduje vetraciu medzeru 50 mm vzadu a navrchu
Záruka	Pozri výrobcu; škody spôsobené nesprávnou inštaláciou nie sú kryté

Často kladené otázky - IDV6083bc Concept

Aký typ riadu je vhodný pre túto indukčnú varnú dosku?

Vhodný je iba riad s magnetickým dnom (napr. železo alebo nehrdzavejúca oceľ s magnetickou základňou). Môžete to otestovať magnetom alebo hľadať symbol indukcie. Nevhodné materiály zahŕňajú čistý hliník, meď, sklo, keramiku alebo nemagnetickú nehrdzavejúcu oceľ.

Ako používam funkciu PowerBoost?

Vyberte varnú zónu, potom sa dotknite písmena 'B' na posúvači. Zobrazí sa 'B', čo znamená maximálny výkon. Trvá obmedzený čas; na deaktiváciu nastavte nižšiu úroveň alebo vypnite zónu.

Prečo displej zobrazuje symbol 'U'?

Symbol 'U' znamená, že nie je detekovaný riad, panvica je príliš malá alebo riad nie je kompatibilný s indukciou. Skontrolujte veľkosť a materiál panvice. Ak používate vhodný riad, mohol sa prehriať; nechajte vychladnúť a reštartujte.

Ako čistím sklokeramickú varnú dosku?

Po každom použití čistite špeciálnym čističom na sklokeramiku a mäkkou handričkou alebo papierovou utierkou. Na pripálené zvyšky použite sklenenú škrabku v ostrom uhle. Vyhýbajte sa abrazívnym hubkám alebo agresívnym chemikáliám. Udržujte ovládací panel suchý a čistý.

Čo znamená symbol 'H'?

Symbol 'H' označuje zvyškové teplo na varnej zóne. Zóna je stále horúca a môže spôsobiť popáleniny. Zmizne, keď sa povrch ochladí na bezpečnú teplotu. Toto zvyškové teplo môžete použiť na udržanie jedla teplého.

Ako nastavím detskú poistku?

Stlačte a podržte tlačidlo detskej poistky (E), kým sa nerozsvieti indikátor. Tým sa uzamknú všetky ovládacie prvky okrem tlačidla ZAP/VYP (A). Na odomknutie znova stlačte a podržte rovnaké tlačidlo, kým indikátor nezhasne.

Čo mám robiť, ak sa varná doska počas varenia automaticky vypne?

Môže to byť spôsobené náhodným stlačením tlačidla ZAP/VYP, prehriatím alebo automatickým časovačom (3 hodiny). Jednoducho znova zapnite varnú dosku a resetujte varné zóny. Ak problém pretrváva, skontrolujte chybový kód na displeji.

Ako často mám čistiť alebo vymieňať filtre digestora?

Kovové filtre čistite denne ručne alebo v umývačke riadu. Uhlíkový filter by sa mal vymeniť približne každých 6 mesiacov v závislosti od používania. Denné vyprázdňovanie spodnej nádoby na vodu udržuje účinnosť.

Môžem používať všetky varné zóny súčasne na maximálny výkon?

Nie, ak je pripojený k jednofázovému napájaniu 230 V, varná doska automaticky zníži výkon, aby sa zabránilo preťaženiu obvodu. Pre maximálny výkon sa odporúča trojfázové pripojenie 400 V. Skontrolujte elektrickú inštaláciu.

Aké sú požiadavky na montážne vôle?

Nechajte aspoň 50 mm priestor po stranách a za varnou doskou. Zabezpečte vetraciu medzeru 50 mm medzi varnou doskou a skrinkou nad ňou. Pracovná doska musí byť tepelne odolná (min. 120 °C) a hrubá aspoň 38-40 mm.

NÁVOD NA OBSLUHU IDV6083bc Concept

a) Stupeň 1–2 je určen pro:

b) Stupeň 3–4 je určen pro:

c) Stupeň 5–6 je určen pro:

- Palačinky.

d) Stupeň 7–8 je určen pro:

• Vaření těstovin.

e) Stupeň B je určen pro:

• Vložte celý prístroj a srovnejte ho. (obr. C, D)

Dakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept, a prajeme vám, aby ste boli s našim výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si prosim pozorne preštujujte celý návod na obsluhu a potom ho dobre odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok použivať, boli oboznámení s týmto návodom..

OBSAH

Podakovanie

Technické parametre

Dôležité upozornenia

Popis výrobku

Inštalácia spotrebiča

Riešenie problémov

Hlásenia porúch

Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napätie 220-240 V-/ 380-415 V-, 50/60 Hz
Prikon odsávača pár 160 W
Velkost a výkon varných zón ø 175 mm, 195 mm, 2000 W
Vonkajšie rozmery (§ x d x v) 830 x 515 x 200 mm
Hladina akustického výkonu ventilátora < 71 dB(A)
Rozmery digestora (§ x v) 310 x 180 mm
Rozmery vstavaného spotrebiča (§ x v x h) 750 x 482 x 220 mm
Hmotnosť 20 kg
Priemer a spotreba energie každej varnej zóny 175 x 195 mm, 2000 W
Maximálný prikon 7360 W
Dĺžka pripojovacieho kábla	150 cm

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazeni bez predoslého upozornenia.

26

DÔLEŽITÉ UPOZORNENIA

Pri dodaní indukčnej dosky

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite hó používať. Co najskôr sa obrátte na autorizovaný servis.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.
• Tento spotrebič musí byt inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšta len v dobre vetranom priestore. Pred inštalovaním a použivaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.
• Tesnenie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapaliny pod varnú dosku.
• Nepoužívajte prístroj inak, než je uvedené v tomto návode.
• Pri instalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdové isténie zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napátia s uzemnením.
• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Prívodné káble iných elektrospotrebičov sa nesmú dotýkať horúcich varných zón. Mohla by sa poškodit izolácia káblov, aj samotná varná doska.
  • Nedotýkajte sa horúcich varných zón. Nebezpečenstvo popálenia!
• Ukazovatel' zvyškového tepla „H" zobrazuje, že varné zóny sú stále horúce. K spotrebiču nepúštajte deti. Hrozí nebezpečenstvo popálenia.
• Nedotýkajte sa horúceho povrchu počas používania alebo tesne po použití spotrebiča.
• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.
• Nepoužívaite spotrebič, ak príde do kontaktu s vodou.
• Ak sa pod spotrebičom nachádza zásuvka, nesmú sa v nej uchovávať žiadne hliníkové fólie, zápalné alebo horľavé materiály (napr. spreje). Hrozí nebezpečenstvo požiaru alebo výbuchu!
• Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
• Deti sa nesmú s prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.
• Nedovolte, aby sa prístroj používal ako hráčka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
• Odsávacie zariadenie je určené výhradne pre odstraňovanie zápachu pri varení v domácnosti.
  • V žiadnom prípade prístroj nepoužívajte k iným účelom, ako ku ktorým je určený.
• Odsávač pár a jeho filtre by mali byť pravidelne čistené podľa návodu.
• Filtre by mali byt čistené minimálne raz za 2 mesiace
  • V prípade poruchy vypnite spotrebič a príslušný istič.
• Prívodný kábel néponárajte do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.

• Poškodený spotrebič nezapínajte.

• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli vypnuté.

• Nepouživajte varné nádoby s prehnutým dnom alebo s menším priemerom dna, než sa odporúča. Znížili by ste účinnosť varenia.
• Ak sa medzi dnom nádobý a varnou zónou nachádza voda, môže vzniknút tlak pary a varná nádoba by mohla tlakom pary nadskočit do výšky. POZOR! Hrozí nebezpečenstvo poranenia!
• Dbajte na to, aby varné zóny a dná nádob boli suché.
• Nepoužívajte riad s poškodeným smaltom. Na mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!
• Horúce varné nádoby nepokládajte na ovládací panel ani na okraj spotrebiča. Spotrebič by sa mohol poškodit.
• Na spotrebiči nikdy nepoužívajte varné nádoby z plastu ani z hliníkovej fólie.
• Na spotrebíč nepokladajte horľavé predmety. Hrozí nebezpečenstvo požiaru!
• Na spotrebič nepokladajte žiadne kovové predmety. Ak by došlo k nechcenému zapnutiu spotrebiča, tieto predmety by sa mohli veľmi rýchlo zahriat a spôsobit popálenie!
• Nepoužívajte spotrebič ako pracovní plochu ani ako odkladací priestor!
• Špotrebič udržujte v čistote. Zvyšky jedla by sa počas činnosti spotrebiča mohlí vznietit a spôsobit požiar!
• Pokrmy ako polievky, omáčky a nápoje sa počas varenia môžu zahriat velmi rýchlo a pretiect. Preto sa odporuča varit tieto pokrmy opatrne, zvolit pre ne správne nastavenie a počas varenia ich stále miešat.
• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!
• Tuk a olej níkdy nezahrievajte bez dozoru. Prehriaty olej a tuk sa môže rýchlo vznietit. Hrozí nebezpečenstvo požiaru!
• Ked' sa olej vznieti, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom. Spotrebič vypnite a nádobu na ñom nechajte vychladnúť.
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

SK

concept

concept

SK

• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.
• Na čistenie nepoužívajte korozívne čistiace prostriedky. Pravidelnou údržbou a čistením predlžite životnosť spotrebiča.
• Čistenie a údržbu něsmú robit' deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

POZOR!

• Tento spotrebič splňa smernicu o bezpečnosti a elektromagnetickej kompatibilite, napriek tomu by sa v dosahu spotrebiča nemali pohybovať osoby s kardiostimulátorom. K nesprávnemu fungovaniu by mohlo dôjst aj u dálších prístrojov, ako sú napr. načúvacie prístroje.
• Ak je spotrebič zapnutý, nepribližujte k nemu magneticky citlivé predmety (kreditné karty, USB klůče, pevné disky a pod.).

Prípadné poruchy

• Spotrebič môže opravovať a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený z elektrickej siete. Vypnite príslušný istič.
• Ak sa poškodí prívodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nemôže byť uznaná ako záručná.

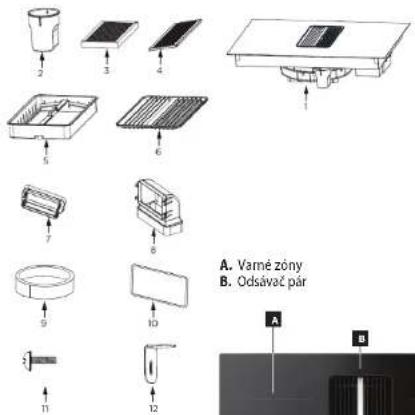

POPIS VÝROBKU

1. Kompletná doska

2. Nádoba na vodu

3. Uhlikový filter

4. Kovový filter

5. Držiak filtra

6. Krycia mrieżka

7. Rovny adaptér

8. 90°adapter

9. Gumový kruh

10. Tesniaci pružok

11. Resmaci pruzok

12. Skrutka M4 x 10

13. Montážna konzpla

A. Varné zóny
B. Odsávač pár

H Slider - nastavenie úrovne varnej zóny, nastavenie času alarmu

Čo znamená varenie s indukciou?

Varenie s indukciou je založené na úplne inom principe než obvyklé spôsoby ohrevu. Teplo sa indukciou vytvára priamo vo varnej nádobe, pričom varná zóna zostáva studená. V porovnaní s inými metódami ohrevu má tento spôsob mnoho výhod:

Neohrieva sa sklokeramická doska, ale priamo varná nádoba. Nedochádza k velkým tepelným stratám a účinnosť je tak vyššla než pri iných metódach ohrevu.

2. Úspora energie

Je dokazané, że pri vareni s indukciou sa spotrebuje menej elektrickej energie nez pri iných metodach varenia.

Varná doska odovzdáva teplo alebo preruši jeho privod hned po nastavení výkonu. Len čo varnú nádobu vezmete z varnej dosky, ohrev sa preruši bez toho, aby ste varnú zónu vopred vypinali. Po ukončeni vareniá je na sklokeramickej doske iba zvyškové teplo vychádzajúce z vamej nádoby. Napriek tomu neodporúčame nechávať na doske žiadne predmety bez dozoru.

Poznámka:

Aby sa zamedzilo nechcenému ohrevu, napr. pri položení kovových nástrojov na varnú dosku, systém sa aktivuje až pri určitej velkosti dna riadu.

TIPY NA VARENIE

Nastavenia výkonových stupňov, ktoré sú opísané nižšie, sú len priklady. Presné nastavenie výkonových stupňov pri varení závisi od niekolkých faktorov vrátane použitěho riadu a množstva potravin, ktoré sa vari. S indukčnou doskou experimentujte a postupne zistite, ktorá nastavenie výkonových stupňov vám vyhovuje najviac.

Priklady nastavenia výkonových stupňov:

a) Stupeň 1–2 je určený na:

• Udržiavanie kvapalín v miernom vare,
- Mierny a pomalý ohrev bez nebezpečenstva pripálenia,
- Rozpustenie masla, čokolády atd.,
- Rozmrazovanie,
• Varenie malého množstva kvapaliny,

b) Stupeň 3–4 je určený na:

• Intenzivne varenie,
  • Udržiavanie varu väčšieho množstva kvapaliny,
  • Dusenie pokrmov.

c) Stupeň 5–6 je určený na:

• Palacinky.

d) Stupeň 7–8 je určený na:

• Varenie cestovin.

e) Stupeň B je určený na:

• Pripravu pokrmov vyžadujúcu rýchly ohrev a vysoků teplotu (napr. bifteky, rezne, smaženie zemiakov a pod.),
• Privedenie vody alebo polievky k bodu varu.
• Rozohriatie pokrmov pred prepnutim na nižsi stupen.

IDV6083bclDV6083bc

SK

concept

concept

SK

RADY A TIPY NA ÚSPORU ENERGIE

Varenie indukciou využiva magnetické vlastnosti materiálu na generovanie tepla. Nádoby preto musia obsahovať železo. Na dne hrmcov alebo panvić vyhladajte symbol pre indukčné varenie (Obr. 1), pripadne priložením magnetu skontrolujte, či je nádoba magnetická (Obr. 2).

Obr. 1

Obr. 2

Ak nemáte možnosť skontrolovať dná hrncov a panvić magnetom:

1. Do nádoby, ktorú chcete skontrolovať, nalejte trochu vody.
2. Ak na ovládacom paneli u prislušnej varnej zóny nebliká symbol „U“ a voda v nádobe sa ohrieva, nádoba je vhodná na indukčné varenie.

Nádoby vyrobené z nasledujúcich materiálov nie sú vhodné na indukčné varenie:

• čistá nerezová ocel,
• hlinik alebo med,
• bez magnetického podkladu,
• sklo, drevo, kamenina,
• porcelán, keramika atd.

- Nepouživajte varný riad s prehnutým dnom (Obr. 3), znižuje sa tým účinnost a predlžuje čas varenia.

Obr. 3

- Na každú varnú zónu použivajte varnú nádobu vhodnej veľkosti. Priemer dna hrncov a panvic by mal zodpovedat veľkosti varnej zóny (Obr. 4).

Obr.4

• Na malé množstvo pokrmu použite malý hrniec. Velký a iba čiastočne naplnený hrniec vyžaduje veľa energie.
• Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky sa spotrebujete ovela viac energie.
• Varte pokrmy s malým množstvum vody alebo tuku. Ušetríte tak energiu. Pri varení zeleníny sa zachovajú vitamíny a minerálne látky.
• Na začiatku varenia nastavte varnú zónu na najvyšší stupeň výkonu a po zahriati výkon varnej zóny znížte.

- Drsné dná hrncov a panvic môžu poškriabať varnú dosku. Preto kontrolujte dná varných nádob. Hrnce a panvice, ktoré majů drsné dno, na varnej doske nepresůvajte, ale ich nadvihnite a premiestnite na iné miesto (Obr. 5). Zabránite tak poškriabanlu varnej dosky.

Obr. 5

• Sol', cukor a zrná piesku (napr. od čistenia zeleniny) možu varnu dosku poskriabať. Nepouživajte varnu dosku ako pracovnu plochu alebo odkladací priestor!
• Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnu dosku. Vykypené pokrmy tohto druhu ihneď odstráňte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a môže dójst k poraneniul

- Nasledovné poškodenia neovplyvnia funkčnost ani výkon varnej dosky.

Škvrny

Pripečené zvysky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie

Kovovolesklé sfarbenie vzniká použitím nevhodných čistiacích prostriedkov alebo odretím dnom varných nádob.

Škrabance

Škrabance spôsobenė zrnkami soli, cukru alebo piesku, pripadne drsným dnom nádob.

Opotrebenie dekoru

Opotrebenie spôsobené použitím nevhodných čistiacich prostriedkov.

• Na varnej doske sú vyznačené miesta – elektrické varné zóny, ktoré sú určené iba na varenie. Priemery varných zón sú odvodené z obvyklých rozmerov varných nádob.
• Vyhrievaná je iba plocha vnútri vyznačeného priemeru varných zón, ostatné plochy zostávajú relatívne chladné a možno ich využíť ako odstavné plochy.
• Prehriatiu varnej zóny pod sklokeramickou doskou zabraňuje teplotný senzor.
• Svetiaci symbol „H“, ktorý sa môže objaviť na pozíciu ukazovateľa nastaveného výkonu varnej zóny, signalizuje zvýšenů teplotu povrchu varnej zóny po vypnutí (zvyškové teplo). Symbol zhasne, ak sa varná zóna ochladi, keď už nehrozí nebezpečenstvo popálenia.
• Rozširenie varnej zóny možno nastavil' v rozsahu 8 stupňov, ktoré sa nastavujú stlačením alebo potiahnutím prsta na posuvníku na ovládacom paneli. Pri každom stlačení tlačidla zaznie zvukový signál. Doba odozvy na jedno stlačenie tlačidla je 1 sekunda. Po túto dobu treba mať prst na príslušnom tlačidle.

Poznámka:

• Dotvkové ovládanie je aktivované priložením prsta na prislušné
  tlačidlo na sklokeramickej doske.
• Na ovládanie dotykových tlačidiel použite celé bruško prsta, nielen jeho spicku (Obr. 6).
• Ovládací panel udržujte v čistote a suchu. Aj malé množstvo vody na ovládacom paneli môže spôsobit ťažšie ovládanie tlačidiel. Na ovládací panel varnej dosky nepokladajte žiadne predmety.
• Dotykové ovládanie nereaguje na tmavé matné farby (na ovládanie nepouživajte čierne rukavice).
• Dbajte na to, aby nedošlo k nechcenému zapnutiu spotrebiča. Hrozi nebezpečenstvo popalenia.

Pred prvým použitím

Než uvediete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov pretrić vlhkou handričkou.

Zapnutie varnej zóny

1. Stlačením tlačidla (A) zapnite varnú dosku.
2. Stlačenim symbolu volby varnej zóny ju aktivujete. Po stlačení tlačidla výberu varnej zóny sa automaticky zobrazí číslo „5“.
3. Nastavte požadovaný výkonový stupeň stlačením alebo ďahom prsta po slideri na hodnotu 1 až 8. Čavý kraj tohto symbolu znamená vypnutie varnej zóny (0), pravý kraj tohto symbolu znamená maximalny výkon (8).

Poznámka:

• Požadovaný stupeň výkonu varnej zóny môžete menit kedykolvek počas varenia.
• Ak do 1 minúty od zapnutia indukčnej varnej dosky nenastavite na varnej zóne žiadny stupeň výkonu, indukčná varná doska automaticky vypne.
• Ak na displeji ovládacieho panela svieti symbol „U“, znamená to, že nie je umiestnená žiadna nádoba alebo je priemer dna nádoby príliš malý, resp.používaný riad nie je vhodný na indukčné varenie. Skontrolujte, či je dno nádoby vhodně naindukčné varenie.
  • Výber varnej zöny prispösobte veľkosti hrnca.

Vypnutie varnej zóny

1. Stlačenim symbolu pre vyber varnej zóny ju aktivujete (bliká čislica zvolenej zóny).
2. Nastavte požadovaný vykonový stupeň stlačením alebo ĥahom prsta po slideri na hodnotu „0“.

Poznámka:

• Po vypnutí varnej zóny sa môže na displeji zobrazit' symbol „H“, ktorý upozorňuje na to, že použitá zóna je stále horúca a hrozi nebezpečenstvo popalenia.
• Symbol „H“ zmizne, keď sa povrch použitej varnej zóny ochladi na bezpećnú teplotu (nie je horúca na dotyk).
• Ak na displeji svieti symbol „H“, možno toto zvyškové teplo využit napr. na ohriatie dalšej nádoby na varenie.

36

Vypnutie varnej dosky

• Stlačením tlačidla na zapnutie/vypnutie indukčnú dosku vypnete. Všetky nastavenia sa vynulujú.
• Po vypnutí indukčnej dosky sa môže na displeji zobrazít symbol „H“, ktorý upozomuje na to, že niektoré varné zóny sú stále horúce a hrozi nebezpečenstvo popálenial Nedotýkajte sa týchto varných zón!

Poznámka:

• Ak budú všetky vamé zóny vypnuté a do 1 minúty nedôjde k žladnemu dotyku na ovládacom paneli, indukčná doska sa automaticky vypne.
• Automatické vypnutie (doba varenia) na jednotlivých varných zónach je z bezpečnostných dôvodov obmedzená na 3 hodiny. Po 3 hodinách nepretržitej prevádzky zaznie 6-krát zvukový signál a indukčná varná doska sa automaticky vypne.
• K automatickému vypnutiu indukčnej dosky dôjde aj v prípade, ak akákořek varná zóna ani po 2 minútach nedeteguje žiadnu varnú nádobu.

POKROČILÉ FUNKCIE SPOTREBIČA

Funkcia spojenia dvoch zón - Bridge Zone

1. Krátkym dotykom lavej alebo pravej ikony uzamknete danú polovicu hracej plochy. Varné zóny na tejto polovici sa spoja do jednej.
2. Pridávanie a odstraňovanie krokov sa vykonáva súcasne pre obe zóny spoločne. Opätovným dotykom funkciu vypnete.

Funkcia POWERBOOST

1. Ak chcete aktivovať túto funkciu, vyberte písmeno „B“ na stupnicl na pravej strane. Na displeji sa potom zobrazí písmeno „B“. Písmeno „b“ znamená, že vamá zóna je nastavená na maximálny výkon.
2. Ak chcete túto funkciu deaktivovat, nastavte niži stupeň ohrevu alebo varnú dosku úplne vypnite.
3. PowerBoost möžete použit na ktorejkolvek varnej zóne.

Funkce KEEPWARM

1. Po stlačení tlačidla (G) sa zóna prepne na najnižsiu úroveň a zobrazi sa „L”. Po stlačení d'alsieho tlačidla sa funkcia vypne a zóna sa vráti na pôvodnú úroveň výkonu.

Funkcia detskej zámky

Tàto funkcia zabraňuje neúmyselnému zapnutiu varných zón,

1. Ak chcete uzamknút ovládaci panel, stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej poistky (E).
2. Na displeji sa rozsvieti indikátor detského zámku, ktorý signalizuje, že ovládací panel je uzamknutý. Ovládací panel je uzamknutý okrem tlačidla zapnutia/vypnutia (A), ktoré je deaktivované.
3. Ak chcete odomknut ovládaci panel, stlacte a podržte tlačidlo aktivacie/deaktivacie detskej poistky (E).
4. Symbol zhasne a ovládaci panel je funkčný.

Nastavenia časovača

1. Najprv musite vybrat'varnu zónu (F).
2. Počas varenia stlačte tlačidlo pre nastavenie časovača (1). Na displeji nad tlačidlami časovača sa zobrazi hodnota „00“, ktorá začne blikat.
3. Stlačením alebo tahom prsta po slideru (3) postupne nastavte čas na hodnotu 1-99. Po prvom stlačení symbolu nastavenie časovača nastavte jednotlivé minúty, po druhom stlačení nastavte desiatky minút.
4. Po nastavení času varenia bude na displeji nastavený čas 3 sekúnd blikal. Po tejto dobe sa začne nastavený čas varenia odpočitavá. Po stlačení tlačidla časovača (D) najprv na 3 sekundy bliká ikona nastavenia desiatok minút. Potom sltlače alebo potiahnite posuvnik (H) a nastavte čas od 1 do 9. Po 3 sekundách začne blikal ikona pre nastavenie jednotiek minut.

IDV6083bclDV6083bc

SK

concept

concept

SK

Funkcie Hob2Hood:

- Ak chcete aktivovať túto funkciu, zapnite varnú zónu. Ide o automatické zapnutie odsávača pár po zapnutí varnej zóny a nastavení výkonu.

Funkcie Fresh Air:

- Táto funkcia umožňuje odsávanie zvyškových výparov po vypnutí varných zón - odsávač pár sa prepne na výkon 1, potom začnú blikat 3 člarky a odsávač pár bude ešte nejaký čas odsávať na najnlížší výkon.

Nastavenie digestora:

• Stlacte symbol ventilátora a pomocou stupnice nastavte silu odsávania 1-8 alebo B. Najvyšší stupeň B sa po 3 minútách vypne a rýchlosť sa nastaví na 7.
• Ak zvolite rýchlost 8, po 8 minútach sa sama obnoví na rýchlost 7. Na displeji nad symbolom ventilátora sa zobrazí rýchlost.
• Ak znova stlačíte ikonu ventilátora, spustí sa funkcia odloženého vypnutia o 1 min.
• Ak znova stlačíte ikonu, odsávač pár sa úplne vypne.

ČISTENIE A ÚDRŽBA

Sklo varnej dosky sa mimo varnych zón nezahrieva, także na týchto miestach by sa nemali pripálič žiadne zvyšky pokrmov. S čistením varnej dosky tak nemusíte čakať až na jej úplné vychladnutie.

Na čistenie varnej dosky v žiadnom prípade nepoužívajte vysokotlakové ani parné čistíče, môže dôjst'k poškodeniu!

• Varnú dosku čistite iba čistenie prostriedkom, ktorý je určený na sklokeramický povrch.
• V prípade váčších nečistót naneste na varnú dosku čistiaci prostriedok odpudzujúci nečistoty, vdaka comu sa povrch varnej dosky fahko vyčistí.
• Pri čistení v žiadnom pripade nepouživajte drsné špongie, abrazivne prostriedky ani agresivne čistiace prostriedky (spreje na čistenie rúr na pečenie) ani odstraňovače škvin.
• Ovládací panel udržujte v čistote! Dbajte na to, aby ovládací panel bol vždy čistý a suchý.
• Zvysky pokrmov a vody negativne ovplyvnujú funkciu ovládacieho panela a ovládaci panel nemusi byť plne funkčný.
• Varnů dosku vyčistite po každom vareni, aby sa zvyšky pokrmov pri dálšom vareni nepripiekli.
• Vlažnú varnú dosku čistite čistiacim prostriedkom a papierovým obrůskom. Potom varnú dosku otríte vlhkou handričkou a mäkkou handričkou ju vytriete do sucha.
• Ak by varná doska bola prilis horúca, mohli by sa na nej objavit škvrny.
• Na varnej doske nikdy nenechávajte zvyšky čistiaceho prostriedku, ktoré by mohli zafarbit sklo.
  • Kovovolesklé sfarbenie spôsobi použitie nevhodných čistiacich prostriedkov alebo odretie dnom varnych nádob.
• Toto sfarbenie sa odstraňuje velmi tažko. Na čistenie používajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pripadné pripečené zvyšky pokrmov alebo vrstvu mastnoty odstránite škrabkou na sklo.
  • Varnú dosku čistite iba ostrím škrabky. Držiakom škrabky by ste mohli poškriabať povrch.
  POZOR! Škrabka je veľmi ostrál! Hrozi nebezpečenstvo poranenia! Poškodené ostrie ihned vymeňte.
• Po čistení škrabku zaistite a uložte mimo dosahu deti.

ČISTENIE ODSÁVAČA PÁR

1. Odstrante hornu mriežku a starostlivo ju vyčistite.
2. Horné filtre čistite každý deň. Vyberte držiak filtra a potom vyberte filtre. Filtre môžete umývať bežným spôsobom alebo v umývačke riadu. Vypustite všetku zvyšnú vodu.
3. Životnosť uhlikového filtra je približne 6 mesiacov v závislosti od frekvencie varenia a vyprázania.
4. Po uplynuti tejto doby odporučame výmenu.
5. Denne kontrolujte spodnu nádobu na vodu. Odskrutkujte nádobu a vylejte obsah. Nadobu vraťte späť.

INSTALÁCIA SPOTREBIČA

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednost za inštaláciu prístroja má kupujúci, nie výrobca.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláclou.
• Umiestnenie prístroja do vhodného nábytku zaistí jeho správne fungovanie.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebice, alebo do vhodne upraveného nábytku, ktorý má rozmery podla Obr. 7.
• Kuchynský nábytok musi byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám minimálne 120 °C. Materiály a použité lepidlá musia odolať teplu z prístrojov podľa normy ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa možu zdeformovať alebo odlepiť.

Obr.7

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitim odstránte zo spotrebiča všetky obaly a marketingové materiály
2. Požadované rozmery pre výrez v pracovnej doske s minimálnou hrůbkou 38 – 40 mm, ktorá musi byť z tepelne odolného materiálu, sú vyobrazené na obrázku.
3. Po bokoch varnej dosky nechajte minimalne 50 mm medzeru od okolitych predmetov a skriniek. Aj za varnou doskou nechajte minimalne 50 mm medzeru.
4. Z dôvodu účinnej cirkulacie vzduchu musi byt spotrebič umiestněny podla rozmerov na obrázku a skrinka musi byt konštruovaná tak, aby do jej spođnej časti mohlo prúdit vzduh, odporůćame do spodného sokla umiestnit' odvetravaciu miežku. Pod varnou doskou musi byt medzera minimálne 50 mm, zadnou stenou skrinky medzera minimálne 20 mm a pod pracovnou doskou musi byt odvetravacia medzera min. 5mm, v ideálnom pripade, ak to konštrukcia skrinky umožnuje, ai viac.
5. Ak je pod varnou doskou umiestnený spotrebić, musi byt medzi týmito spotrebičmi medzera aspon 50 mm.
6. Ak je varná doska umiestnená nad kuchynskou zásuvkou, musí byt medzi obsahom kuchynskej zásuvky a varnou doskou dodržaná minimálna vzdialenost 50 mm.
7. Varnú dosku nasuňte na okraj pracovnej dosky a prívodný kábel prestrčte cez pracovnú dosku skrinky tak, aby po inštalácii bola prístupná jej svorkovnica.
8. Varnú dosku opatrne umiestnite do výrezu v pracovnej doske. Dbajte, aby sa nepricvikol privodný kábel.
9. V spodnej časti sklokeramickej dosky je tesnenie proti zatekaniu kvapalin. Po umiestnení varnej dosky do vyrezu v pracovnej doske by nemala byť medzera medzi hranou pracovnej dosky a varnou doskou menšia než 3 mm (Obr. 9).
10. Privodný kábel pripojte do svorkovnice a potom zapnite príslušný istič.

A Nalepte tesniaci krúžok.

а цремите.
- Nainstalujte 90° adaptér a nádobu na vodu. Po instalaci adaptér prosim prílepte.

IDV6083bclDV6083bc

concept

concept

C

D

• Vložte celé zariadenie • a vyrovnajte ho. (obr. C, D)

E

F

• Rúrku je možné skrátiť na vhodnů dlžku. (obr. G.J)

H

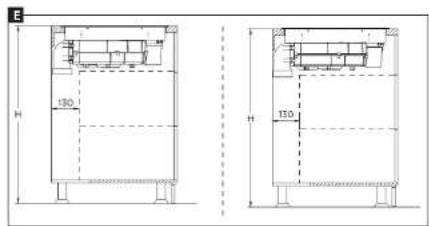

Inštalácia pod omietku - rozmery Štandardná inštalácia - rozmery

Inštalácia pre vonkajšiu cirkuláciu vzduchu:
Obrázok A - Použitie tesniacej pásky.
Obrázok B - Instalujte 90° adaptér a nádobu na vodu. Obrázok C, D - Vložte celé zariadenie a vyrovnajte ho.

E

IDV6083bclDV6083bc

SK

concept

concept

SK

• Spotrebič môže pripojit'iba kvalifikovaný odborníkl
• Ak je spotrebič pripojený priamo do elektrickej siete, musi byť istený isticom, ktorý zodpoveda prúdovému isteniu na typovom štitku spotrebiča.
• Overte, či pripojené napätie a prúdové istenie zodpovedá vykonovým hodnotám na typovom štitku spotrebiča. Hlayne pri lednofázovom pripojení (230 V) by mohlo důst k preťaženiu inštalovaného elektrického obvodu.
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozri Zapojenie svorkovnice spotrebiča) nemožno využit všetky varné zóny na maximálny výkon. Varná doska automaticky znížuje príkon jednotlivých varných zón, aby nedošlo k výkonovému pretaženiu príslušného ističa.
• Na pripojenie do elektrickej siete odporućame použit samostatne isteny elektricky obvod.
• Používajte iba rozvody elektrického napätia s ochranným vodičom PE.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobit požiar z prehriatia.
• Svorkovnica privodného kábla alebo prislušný istič spotrebiča musia byť voľne pristupně aj po inštalácii.
• Elektrickú bezpečnost spotrebiča možno garantovať iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodiľom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednost'za škody spôsobené osobám alebo na veciach, ktorě vznikli následkom chýbajúceho alebo nesprávného ochranného spojenia.
• Privodný kabel musi byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi časťami spotrebiča a nebol deformovaný a nadmerne ohýbaný.
• V prnade odpojenia varnej dosky od elektrickej siete dôjde k vynulovaniu všetkých nastavených parametrov a k uzamknutiu ovládania varnej dosky.

• Varná doska je už z výroby opatrená privodným káblom. Ak by bola z dôvodu poškodenia privodného kábla nutná jeho výmena, na Obr. 11 alebo na Obr. 12 je vyobrazené zapojenie svorkovnice.
• Privodný kábel treba nahradit' káblom rovnakého typu s príslušným prierezom vodičov.
• Po pripojeni nového privodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštalácii spotrebiča do výrezu v pracovnej doske a nasledněmu pripojeniu do elektrickej siete postupujte rovnakým spôsobom, ako je opísané vyššie.

Jednofázové zapojenie svorkovnice varnej dosky 3-žilovým prívodným káblom (230 V)

Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 4 mm ^2 .

Dvojfázové zapojenie svorkovnice varnej dosky 4-žilovým prívodným káblom (400 V)

Na pripojenie použite kábel, ktorý bude mat' minimálny prierez vodičov 4 mm ^2 .

44

IDV6083bclDV6083bc

SK

concept

concept

SK

RIEŠENIE PROBLÉMOV

Popis poruchy Možná príčina Riešenie
Pri zapnutí varnej dosky zareaguje istenie domácej elektroinštalácie	Prúdové zataženie je pre domácu elektroinštaláciu priliš vysoké.	Skontrolujte, či príkon všetkých zapnutých spotrebičov neprekračuje maximálné zataženie domácej elektroinštalácie. Overte, či pripojené a prúdové istenie zodpovedá výkonovým hodnotám na typovom štitku spotrebiča.
Po stlačení tlačidla na zapnutie/vypnutie varnej dosky sa varná doska zapne, ale displej pri jednotlivých varných zónach nefunguje	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika ovládania	Nutná výmena elektroniky ovládania. Obrátte sa na autorizovaný servis.
Po nastavení výkonového stupňa varnej zóny varná zóna nehreje	Prehriatie varnej zóny	Teplota varnej zóny je priliš vysoká. Skontrolujte, či funguje ochladzovací ventilátor, ktorý je umiestnený v spodnej časti varnej dosky. Ak je ventilátor funkčný, obrátte sa na servis.
	Nefunkčný ochladzovací ventilátor	Nutná výmena ochladzovaciebo ventilátora. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
Varná zona hreje, ale displej nefunguje	Nefunkčná elektronika ovládania alebo elektronika napájania	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Počas varenia sa varná doska vypne	Došlo k neúmyselnému stlačeniu tlačidla na zapnutie/vypnutie	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Po postavení varnej nádoby na varnú zónu displej prislušnej varnej zóny ukazuje symbol „U“ (varná zona nehreje)	Použitý riad nie je vhodný na indukčné varenie	Overte, či použitý riad je vhodný na indukčné varenie - priložením magnetu k dna riadu.
	Menší priemer dna nádoby než je varná zóna	Skontrolujte, či dno nádoby nemá menší priemer než varná zona.
	Prehriatie nádoby	Nádobu nechajte vychladnút. Potom položte nádobu na varnú zónu a pokračuje vo varení. Ak aj po d’alsom zapnutí a vypnutí varnej zóny pri varnej zone stale svieti na displeji symbol „U“, varnu dosku uplné vypnite, 20 sekund počkajte a dosku znova zapnite.
	Nefunkčná hlavná elektronika	Nutná výmena hlavnej elektroniky. Obrátte sa na autorizovaný servis.
Praskliny alebo trhliny na sklokeramickej doske	Na varnú dosku padla varná nádoba, ktorá poskodila sklokeramicku varnú dosku	Varnú dosku ihneď vypnite stlačením tlačidla na zapnutie/vypnutie, alebo prislušným ističom varnú dosku odpojte od elektrickej siete. Obrátte sa na autorizovaný servis.

CHYBOVÉ HLÁSENIE

Kód Dôvod Riešenie
01,02,04 Chyba elektroniky Kontaktujte servis
03 Indukčná doska sa prehrlala Počkajte, kým tanier vychladne
05,06,07	Nizke vstupné napätie	Skontrolujte, či vstupné napätie nie je nižšie ako 150 V
08	Vysoké vstupné napätie	Skontrolujte, či vstupné napätie nie je vyššie ako 270 V
09,10,11	Chyba elektroniky	Kontaktujte servis
12,13	Chyba ventilátora	Kontaktujte servis
14	Chyba displeja	Kontaktujte servis

Prevádzkové zvuky spotrebiča

Technológia indukčného ohrevu je založená na určitých vlastnostiach kovových materiálov, ked sa ocitnú pod vplyvom vysokofrekvenčného vlnenia. Za určitých okolností sa tieto vibrácie môžu prejavit slabými zvukmi, ktoré nesignalizujú poruchu. Sú to napr.:

Hlboké bručanie akoprí transformátore	Tento zvuk sa objavuje pri vareni na vysokom stupni vykonu. Jeho pričinou je velkémnožstvo energie, ktoré sa prenáša z vamej dosky na varnú nádobu. Tento zvukzmizne alebo zoslabne, ak varnú zónu prepnete na nižší vykon.
Pískanie	Tento zvuk sa objavuje väčšinou pri prázdnej varnej nádobe. Zmizne, keď do nádobynalejete vodu alebo do nej vložite potraviny.
Vysoké piskavě tóny	Tieto zvuky sa objavujů hlavné pri varných nádobách, ktoré sa skladajú z viaceryrchvrstiev rôznych materiálov, pri maximálnom výhrevnom vykone. Tento efekt nemávplyv na vysledok varenia. Toto piskanie zmizne alebo zoslabne, ak sa zníži vykon.
Praskanie	Tento zvuk sa objavuje pri varných nádobách, ktoré sa skladajú z niekolkých vrstievrôznych materiálov. Zvuk vyvolávajú víbrácie na spojovacích plochách rôznych vrstiev.Tento zvuk závisí od varnej nádoby. Möže sa menít podľa množstva a druhu potravin,ktoré sa v nádobe varia.
Zvuk ventilátora	Pre správny chod elektroniky je nevyhnutne, aby fungovala pri trvale kontrolovanjeptelete. Preto je varná doska vybavená ventilátorom, ktorý sa podľa nameranej teplotymože nastavíľ na rôzne stupe vykonu. Ventilator môže byľ v činnosti aj po vypnutivamej dosky, ak je nameraná teplota stále prilší vysoká.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatulu od prístroja možete dať do zberu triedeného odpadu.
• Plastové vrecuška z polyetylenu (PE) odovzdajte do zberu na recyklaciu.

Recyklácia prístroja na konci jeho životnosti:

Tento spotrebič je označený podľa europskej smernice 2012/19/EU o elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatri do domáceho odpadu Treba ho odovzdať na zberně miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negatívnym dósledkom na zivotné prostredie a ludské zdravie. Likvidácia musi byť vykonana v sulade s predpísmi na likvidáciu odpadu. Podrobnéjsie informácie o recykláci tohto výrobku zistite na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo o vchoedne, kde ste výrobok kupili.

46

IDV6083bclDV6083bc

PL

concept

concept

PL

Podziękowanie

SK Zoznam servisných stredisiek

Názov Ulica PSC Mesto Telefón E-mail

CONCEPT Hurbanova 911 01 Trenčin [phone] [e-mail] Slovensko s.r.o. 1563/23

Polska
