Product Type	Płyta indukcyjna z zintegrowanym okapem
Brand	Concept
Model	IDV6083bc
Power Supply	Zasilanie 220-240 V~ / 380-415 V~, 50/60 Hz
Total Power Input	Całkowita moc wejściowa 7360 W
Number of Cooking Zones	Liczba stref grzewczych: 2 (z funkcją strefy mostowej)
Cooking Zone Size & Power	Rozmiar i moc strefy grzewczej: 175 x 195 mm, 2000 W na strefę
Hood Power Input	Moc okapu 160 W
Fan Sound Power Level	Poziom hałasu wentylatora: < 71 dB(A)
External Dimensions (W x D x H)	Wymiary zewnętrzne (szer. x gł. x wys.) 830 x 515 x 200 mm
Installation Dimensions (W x D x H)	Wymiary instalacyjne (szer. x gł. x wys.) 750 x 482 x 220 mm
Weight	Waga 20 kg
Connection Cable Length	Długość przewodu przyłączeniowego 150 cm
PowerBoost Function	Funkcja PowerBoost: Tak, maksymalna moc na wybranej strefie
KeepWarm Function	Funkcja KeepWarm: Tak, utrzymuje niską temperaturę
Child Lock	Blokada rodzicielska: Tak, zapobiega przypadkowemu uruchomieniu
Timer	Timer: Tak, do 99 minut na strefę
Hob2Hood Function	Funkcja Hob2Hood: Automatyczne włączanie okapu wraz ze strefą grzewczą
Fresh Air Function	Funkcja Fresh Air: Usuwanie resztkowej pary po gotowaniu
Filters	Filtry: Filtr metalowy (zmywarka) i filtr węglowy (wymiana co 6 miesięcy)
Water Tank	Zbiornik na wodę: Tak, do ekstrakcji pary (codzienne opróżnianie)
Safety Features	Funkcje bezpieczeństwa: Wskaźnik ciepła resztkowego (H), automatyczne wyłączenie, ochrona przed przegrzaniem
Cleaning	Czyszczenie: Płyta ceramiczna; używać specjalnego środka czyszczącego i skrobaczki; filtry okapu zmywalne
Installation	Instalacja: Do zabudowy, wymaga szczeliny wentylacyjnej 50 mm z tyłu i powyżej
Warranty	Gwarancja: Patrz producent; uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją

Często zadawane pytania - IDV6083bc Concept

Jaki typ naczyń jest odpowiedni do tej płyty indukcyjnej?

Odpowiednie są tylko naczynia z magnetycznym dnem (np. żeliwo lub stal nierdzewna z podstawą magnetyczną). Możesz przetestować magnesem lub poszukać symbolu indukcji. Nieodpowiednie materiały to czyste aluminium, miedź, szkło, ceramika lub niemagnetyczna stal nierdzewna.

Jak używać funkcji PowerBoost?

Wybierz strefę grzewczą, a następnie dotknij litery 'B' na suwaku. Wyświetlacz pokazuje 'B', co oznacza maksymalną moc. Działa przez ograniczony czas; aby dezaktywować, ustaw niższy poziom lub wyłącz strefę.

Dlaczego na wyświetlaczu pojawia się symbol 'U'?

Symbol 'U' oznacza, że nie wykryto naczyń, patelnia jest za mała lub naczynia nie są kompatybilne z indukcją. Sprawdź rozmiar i materiał patelni. Jeśli używasz odpowiednich naczyń, mogły się przegrzać; pozostaw do ostygnięcia i uruchom ponownie.

Jak czyścić płytę ceramiczną?

Czyść po każdym użyciu specjalnym środkiem do czyszczenia ceramicznej płyty szklanej i miękką ściereczką lub ręcznikiem papierowym. W przypadku przypalonych resztek użyj skrobaczki do szkła pod ostrym kątem. Unikaj szorstkich gąbek lub ostrych chemikaliów. Utrzymuj panel sterowania suchy i czysty.

Co oznacza symbol 'H'?

Symbol 'H' wskazuje ciepło resztkowe na strefie grzewczej. Strefa jest wciąż gorąca i może spowodować oparzenia. Znika, gdy powierzchnia ostygnie do bezpiecznej temperatury. Możesz wykorzystać to ciepło resztkowe do utrzymania jedzenia w cieple.

Jak ustawić blokadę rodzicielską?

Naciśnij i przytrzymaj przycisk blokady rodzicielskiej (E), aż zaświeci się wskaźnik. To blokuje wszystkie elementy sterujące z wyjątkiem przycisku ON/OFF (A). Aby odblokować, naciśnij i przytrzymaj ten sam przycisk ponownie, aż wskaźnik zgaśnie.

Co zrobić, jeśli płyta automatycznie wyłącza się podczas gotowania?

Może to być spowodowane przypadkowym naciśnięciem przycisku ON/OFF, przegrzaniem lub automatycznym ograniczeniem czasowym (3 godziny). Wystarczy włączyć płytę ponownie i zresetować strefy grzewcze. Jeśli problem się utrzymuje, sprawdź kod błędu na wyświetlaczu.

Jak często należy czyścić lub wymieniać filtry okapu?

Czyść filtry metalowe codziennie ręcznie lub w zmywarce. Filtr węglowy należy wymieniać co około 6 miesięcy, w zależności od użytkowania. Opróżniaj dolny zbiornik na wodę codziennie, aby utrzymać wydajność.

Czy mogę używać wszystkich stref grzewczych jednocześnie z maksymalną mocą?

Nie, jeśli podłączono do zasilania jednofazowego 230 V, płyta automatycznie zmniejsza moc, aby zapobiec przeciążeniu obwodu. Aby uzyskać maksymalną moc, zalecane jest podłączenie trójfazowe 400 V. Sprawdź instalację elektryczną.

Jakie są wymagania dotyczące odstępów instalacyjnych?

Pozostaw co najmniej 50 mm przestrzeni po bokach i z tyłu płyty. Zapewnij szczelinę wentylacyjną 50 mm między płytą a szafką powyżej. Blat musi być odporny na ciepło (min. 120°C) i mieć co najmniej 38-40 mm grubości.

INSTRUKCJA OBSŁUGI IDV6083bc Concept

Płyta grzewcza z okapem

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały czas jego użytkowania.

Przed pierwszym użyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz następne zachowanie jej. Prosimy zadbać o to, aby również inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Podziękowanie

Parametry techniczne

Ważne przestrogi

Opls produktu

Opis panelu sterowania

Gotowanie na indukcji

Pożyteczne wskazówki dotyczące götowania

Rady i wskazówki dotyczące oszczędności energii

Instrukcja obsługi

Zaawansowane funkcje urządzenia

Czyszczenie i konserwacja

Instalacja urządzenia

Rozwiązywanie problemów

Komunikaty o błędzie

Ochrona środowiska

PARAMETRY TECHNICZNE

Napięcie 220-240 V~/ 380-415 V~, 50/60 Hz
Moc wejściowa okapu 160 W
Rozmiar i moc stref gotowania ø 175 mm, 195 mm, 2000 W
Wymiary zewnętrzne (szer. x gl. x wys.) 830 x 515 x 200 mm
Poziom mocy akustycznej wentylatora < 71 dB(A)
Wymiary okapu (szer. x wys.) 310 x 180 mm
Wymiary do zabudowy (szer. x wys. x gl.) 750 x 482 x 220 mm
Waga 20 kg
Średnica i pobór mocy każdej strefy gotowania 175 x 195 mm, 2000 W
Maks. pobór mocy	7360 W
Długość kabla połączeniowego	150 cm

Producent zastrzega sobie prawo do ewentualnych zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia.

48

WAŻNE PRZESTROGI

Po dostarczeniu płyty indukcyjnej

- Natychmiast po dostarczeniu prosimy o sprawdzenie, czy opakowanie i urządzenie nie zostały uszkodzone w czasie transportu.

- UWAGA! Niektóre rogi i krawędzie urządzenia, które po instalacji zostaną ukryte, mogą być ostre! Należy zachować ostrożność, aby uniknąć obrażeń!

- Nie wolno uruchamiać urządzenia, jeżeli jest ono uszkodzone. Należy jak najszybciej skontaktować się autoryzowany serwis.

- Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.

- Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub zutylizować.

- Urządzenie to musi być zainstalowane zgodnie z obowiązującymi przepisami, może być używane tylko w dobrze wentylowanym pomieszczeniu. Przed instalacją i użyciem urządzenia należy zapoznać się z instrukcją obsługi.

Podczas instalacji

- Urządzenie jest przeznaczone do zabudowy w wycięciu w blacie mebla kuchennego.

- Uszczelka zamontowana na brzegach płyty grzejnej zapobiega przenikaniu płynów pod płytę grzejną.

- Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.

- Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.

- Należy upęwnić się, że parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego zgadzają się z wartościami podanymi na tabliczce znamionowej urządzenia. Należy używać dopływu napięcia elektrycznego tylko z uziemieniem.

- Urządzenie jest przeznaczone do użytku domowego oraz w miejscach takich jak:

- Aneksy kuchenne w sklepach, biurach i innych miejscach pracy.

- Jako urządzenia używane w rolnictwie.

PL

concept

concept

PL

- Jako urządzenia używane przez gości w hotelach, motelach i innych miejscach.

- Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze śniadaniem.

- Przewody zasilające innych urządzeń elektrycznych nie mogą dotykać gorących pół grzejnych. Może to prowadzić do uszkodzenia izolacji kabli, jak też samej płyty grzejnej.

- Nie wolno dotykać gorących pół grzejnych. Ryzyko oparzeń!

- Wskaźnik ciepła resztkowego „H” informuje, czy poła grzejne są nadal gorące. Nie wolno dopuszczać dzieci do urządzenia. Istnieje ryzyko oparzeń!

- Nie wolno dotykać gorących powierzchni podczas używania, jak również wkrótce po użyciu urządzenia.

- Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.

- Nie wolno używać urządzenia, które weszło w kontakt z woda.

- Jeżeli pod urządzeniem znajduje się szuflada, nie wolno w niej przechowywać żadnych folii aluminiowych czy też przedmiotów łatwopalnych lub wybuchowych (np. środków w sprayu). Istnieje ryzyko pożaru lub wybuchu!

- Nie wolno dopuszczac dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenie należy używać poza ich zasięgiem.

- Dzieciom nie wolno bawić się z urządzeniem.

- Używając urządzenia w pobliżu dzieci, należy zachować szczególną ostrożność.

- Nie wolno używać urządzenia jako zabawki.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonej sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją zagrożenia.

- Urządzenie odsysające jest przeznaczone wyłącznie do usuwania zapachów kuchennych w zastosowaniach domowych.

- W żadnym wypadku nie należy używać urządzenia do celów innych niż jego przeznaczenie.

- Okap i jego filtry powinny być regularnie czyszczone zgodnie z instrukcjami.

- Filtry należy czyścić co najmniej raz na 2 miesiące.

- W przypadku usterki należy wyłączyć urządzenie oraz odpowiedni wyłącznik instalacyjny.

- Nie wolno zanurzać przewodu zasilającego w wodzie lub innej cieczy.

- Należy regularnie sprawdzać urządzenie oraz przewód zasilający pod kątem uszkodzeń.

- Nie wolno włączać uszkodzonego urządzenia.

- Jeżeli urządzenie nie jest używane, należy zadbać o to, aby wszystkie jego elementy sterujące były wyłączone.

- Nie wolno używać naczyń do gotowania z wygiętym dnem, czy też o mniejszej średnicy dna od zalecanej. Prowadziłoby to do obniżenia sprawności gotowania.

- Jeżeli pomiędzy dnem naczynia i polem grzejnym znajduje się woda, może to prowadzić do powstania pary, a naczynie mogłoby podskoczyć w wyniku działania ciśnienia pary. UWAGA! Istnieje ryzyko obrażeń!

- Należy zadbać o to, aby pola grzejne i dna naczyń były suche.

- Nie wolno używać naczyń z ubytkami emalii. W miejscu uszkodzenia emalii powstaje wysoka temperatura, która ogrzewa punktowo płytę grzejną. Grozi to uszkodzeniem płyty grzejnej!

- Nie wolno ustawiać naczyń do gotowania na panelu sterowania czy też na brzegu urządzenia. Mogłoby to spowodować jego uszkodzenie.

- Na urządzeniu nigdy nie wolno używać naczyń do gotowania z tworzyw sztucznych czy też z folii aluminiowej.

- Nie wolno kłaść na urządzeniu przedmiotów palnych. Istnieje ryzyko pożaru!

- Nie wolno kłaść na urządzeniu jakichkolwiek przedmiotów z metalu. W przypadku niezamierzonego włączenia urządzenia, takie przedmioty mogłyby ogrzać się bardzo szybko, powodując oparzenia!

- Nie wolno używać urządzenia jako blatu roboczego czy też jako powierzchni do odkładania przedmiotów!

50

IDV6083bclDV6083bc

PL

concept

concept

PL

• Należy utrzymywać urządzenie w czystości. Resztki jedzenia mogłyby zapalić się na włączonym urządzeniu i spowodować pożar!
• W trakcie gotowania mogą takie dania jak zupy, sosy lub napoje bardzo szybko ogrzać się i wyciec. Z tego względu zalecamy gotowanie takich dań ostrożnie, wybranie właściwych dla nich ustawień oraz mieszanie przez cały czas ich gotowania.
• Podczas frytowania lub smażenia dań należy ich cały czas pilnować. W przypadku przegrzania oleju istnieje ryzyko pożaru!
• Tłuszczy i olejów nigdy nie wolno ogrzewać bez nadzoru. Przegrzany olej lub tłuszcz może się bardzo szybko zapalić. Istnieje ryzyko pożaru!
• W przypadku zapalenia się oleju nigdy nie wolno gasić go wodą. Naczynie należy natychmiast przykryć pokrywką lub talerzem. Urządzenie należy wyłączyć, a odczekać na ostygnięcie naczynia na nim.
• Nie wolno używać akcesoriów innych niż zalecanych przez producenta.
• Nie wolno używać akcesoriów o uszkodzonym wykończeniu powierzchni, zużytych lub z innymi wadami.
• Do czyszczenia nie wolno używać środków czyszczących wywołujących korozję. Regularna konserwacja i czyszczenie przedłużają żywotność urządzenia.
• Czyszczenie i konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem.

UWAGA!

• Urządzenie spełnia wymagania dyrektywy dotyczącej bezpieczeństwa i kompatybilności elektromagnetycznej, mimo to w zasięgu urządzenia nie powinny znajdować się osoby z rozrusznikiem serca. Nieprawidłowe działanie mogłoby wystąpić także u innych urządzeń, takich jak np. aparaty słuchowe.
• Do włączonego urządzenia nie wolno zbliżać przedmiotów wrażliwych na działanie pola magnetycznego (kart płatniczych, pamięci USB, dysków twardych itp.).

Ewentualne usterki

• Napraw urządzenia i ingerencji w niego może dokonywać tylko specjalista posiadający odpowiednie kwalifikacje.
• Podczas napraw i ingerencji urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć odpowiedni wyłącznik instalacyjny.
• Jeżeli przewód zasilający zostanie uszkodzony, należy skontaktować się z autoryzowanym serwisem.

Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy.

52

IDV6083bclDV6083bc

PL

concept

concept

PL

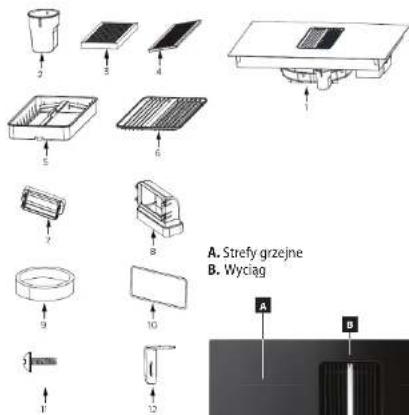

OPIS PRODUKTU

1. Kompletna plyta
2. Pojemnik na wodę
3. Filtr węglowy
4. Filtr metalowy
5. Uchwyt filtra
6. Kratka kryjąca
7. Adapter prosty
8. Adapter 90°
9. Pierścień gumowy
10. Pasek gumowy
11. Šruba M4 x 10
12. Wspornik montażowy

A Wyłącznik główny
B Funkcje do połączenia dwóch stref - połączenie
C Wentylator
D Timer
E Zamek dziecięcy
F Wybór strefy grzejnej
G Funkcja Keep warm
H Slider- nastawienie stopnia strefy grzejnej, nastawienie czasu alarmu

54

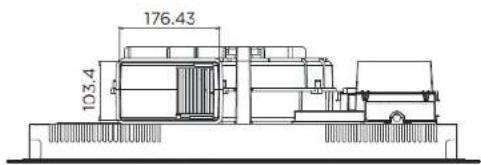

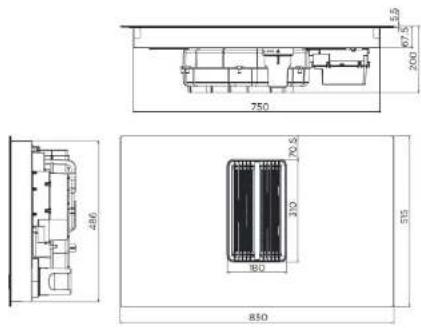

WYMIARY URZĄDZENIA

Co oznacza gotowanie na indukcji?

Gotowanie na indukcji opiera się na zupełnie innej zasadzie niż zwykle sposoby ogrzewania. Ciepło jest wytwarzane przez indukcję bezpośrednio w naczyniu, przy czym pole grzejne pozostaje zimne. W porównaniu do innych metod ogrzewania, ten sposób ma szereg zalet:

1. Oszczędność czasu podczas gotowania i pieczenia

Ogrzewa się nie płyta szklano-ceramiczna, ale bezpośrednio naczynie. Brak jest dużych strat cieplnych, wobec czego sprawność jest wyższa niż w innych metodach ogrzewania.

2. Oszczędność energii

Udowodniono, że w przypadku gotowania na indukcji zużywa się mniej energii elektrycznej niż w innych metodach gotowania.

3. Kontrolowany dopływ ciepla i większe bezpieczeństwo

Płyta grzejna przekazuje ciepło albo przerywa jego dopływ bezpośrednio po ustawieniu mocy. Gdy tylko zdejmiemy naczynie z płyty grzejnej, ogrzewanie zostaje wstrzymane, bez konieczności uprzedniego wyłączania pola grzejnego. Po skończeniu gotowania, na płycie szkłano-ceramicznej pozostaje tylko ciepło resztikowe pochodzące od naczynia. Mimo to nie zalecarny pozostawianie na płycie jakichkolwiek przedmiotów bez nadzoru.

Uwaga:

Aby zapobiec niezamierzonemu ogrzewaniu, np. po położeniu metalowych narzędzi na płycie grzejnej, system uaktywnia się dopiero od określonej wielkości dna naczynia.

POŻYTECZNE WSKAZÓWKI DOTYCZĄCE GOTOWANIA

Ustawienia stopni mocy opisanych poniżej są tylko przykładowe. Dokładne ustawienie stopni mocy do gotowania jest uzależnione od kilku czynników, poczynając od użytego naczynia oraz ilości przygotowywanych potraw. Warto wypróbować płytę indukcyjną, aby stopniowo wykryć, które ustawienia stopni mocy najbardziej nam odpowiadają.

Przykładowe ustawienia stopni mocy:

a) Stopień 1–2 jest przeznaczony do:

• Utrzymywania płynów w stanie umiarkowanego wrzenia,
• Wolnego ogrzewania bez ryzyka przypalenia,
• Rozpuszczania masła, czekolady itd.,
• Rozmrażania,
• Gotowania malej ilości płynu.

b) Stopień 3–4 jest przeznaczony do:

• Intensywnego gotowania,
• Utrzymywania wrzenia większej ilości płynu,
  • Duszenia potraw.

c) Stopień 5–6 jest przeznaczony do:

• Naleśników.

d) Stopień 7–8 jest przeznaczony do:

• Gotowania makaronu.

e) Stopień B jest przeznaczony do:

• Przygotowywania potraw wymagających szybkiego podgrzania i wysokiej temperatury (np. befsztyki, kotlety, smażone ziemniaki itp.).
• Doprowadzania wody lub zupy do wrzenia.
• Rozgrzewania potraw przed przełączeniem na niższy stopień,

56

Gotowanie metodą indukcji odbywa się przy wykorzystaniu magnetycznych właściwości materiału do generowania ciepła. Z tego powodu materiał naczyń musi zawierać żelazo. Na dnie gamków lub patelní należy odszukać symbol indukcji (Rys. 1), ewentualnie sprawdzić, przykładając magnes, czy naczynie jest magnetyczne (Rys. 2).

Rys. 1 Rys. 2

Jeśli nie mamy możliwości sprawdzenia dna garnków i patelni magnesem:

1. Do naczynia, które chcemy sprawdzić, wlewamy trochę wody.
2. W przypadku, gdy na panelu sterowania przy odpowiednim polu grzejnym nie miga symbol „U”, a woda w naczyniu jest ogrzewana, naczynie nadaje się do gotowania na indukcji.

Do gotowania na indukcji nie nadają się naczynia wykonane z wymienionych niżej materiałów:

• czysta stal nierdzewna,
• aluminium lub miedź,
• bez podłoża magnetycznego,
• szkło, drewno, kamionka,
  • porcelana, ceramika itd.

- Nie wolno używać naczyń z wygiętym dnem (Rys. 3), powoduje to zmniejszenie sprawności i wydłużenie czasu gotowania.

Rys. 3

- Na każdym polu grzejnym należy używać naczyn właściwej wielkości. Średnica dna garnka lub patelni winna odpowiadać wielkości pola grzejnego (Rys. 4).

Rys. 4

• Do małej ilości potrawy użyjemy małego garnka. Duży i tylko częściowo napelniony garnek wymaga dużo energii.
• Garnki i patelnie zawsze przykrywamy odpowiednią pokrywką. Gotując bez pokrywki, zużywamy dużo więcej energii.
• Gotujemy potrawy przy małej ilości wody lub tłuszczu. Dzięki temu oszczędzamy energię. Podczas gotowania warzyw zostają zachowane witaminy i składniki mineralne.

IDV6083bclDV6083bc

PL

concept

concept

PL

- Na początku gotowania ustawlamy najwyższy stopień mocy poła grzejnego, a po nagrzanłu moc poła grzejnego zmniejszamy.

Przykłady możliwych uszkodzeń

- Szorstkie dna gamków i patelni mogą porysować płytę grzejną. Dlatego należy sprawdzać dna naczyń. Garnków lub patelni z szorstkim dnem nie przesuwamy na płycie grzejnej, ale podnosimy i następnie umieszczamy w nowym miejscu (Rys. 5). W ten sposób unikamy porysowania płyty grzejnej.

Rys. 5

• Sol, cukier i ziarnka piasku (np. po czyszczeniu warzyw) mogą porysować płytę grzejną. Nie wolno używać płyty grzejnej jako blatu roboczego lub powierzchni do odkładania przedmiotów!
• Cukier i potrawy o wysokiej zawartości cukru w kontakcie z płytą grzejną powodują jej uszkodzenie. Wykipiałe potrawy tego rodzaju natychmiast usuwamy skrobakiem do szyb.
  UWAGA! Skrobak do szyb jest ostry i może spowodować poranienia!
• Następne uszkodzenia nie wpływają na działanie ani moc płyty grzejnej.

Plamy
Przypieczone resztki cukru lub potraw o wysokiej zawartości cukru.

Zabarwienie
Zabarwienia w kolorze połysku metalowego powstające po użyciu nieodpowiednich środków czyszczących, albo w wyniku ścierania dna naczyń.

Rysy
Rysy spowodowane przez ziarenka soli, cukru lub piasku, ewentualnie przez szorstkie dna naczyń.

Uszkodzenie wzoru
Uszkodzenie powstające w następstwie użycia nieodpowiednich środków czyszczących.

- Poniższe uszkodzenia powstały w wyniku nieodpowiedniej konserwacji płyty grzejnej, a więc nie są objęte gwarancją. Nie chodzi o problemy techniczne urządzenia.

INSTRUKCJA OBSŁUGI

• Na płycie grzejnej są oznaczone miejsca – elektryczne pola grzejne, które są przeznaczone tylko do gotowania. Średnice pół grzejnych wywodzą się z najczęściej występujących wymiarów naczyń.
• Ogrzewana jest tylko powierzchnia wewnątrz oznaczonej srednicy pół grzejnych, inne części powierzchni płyty pozostają względnie chłodne i można je wykorzystać do odstawiania naczyń.
• Przegrzaniu pola grzejnego pod płytą szklano-ceramiczną zapobiega czujnik temperatury.
• Palący się symbol „H”, który może pojawić się w pozycji wskaźnika ustawionej mocy pola grzejnego, sygnalizuje podwyższoną temperaturą pola grzejnego po wyłączeniu (ciepło resztkowe). Symbol zgaśnie, gdy tylko nastąpi schłodzenie pola grzejnego i już nie ma ryzyka oparzenia.

58

- Rozszerzenie strefy gotowania można regulować w zakresle 8 stopni, które ustawia się naciskając lub przeciągając palcem po suwaku na panelu sterowania. Po każdym naciśnięciu przycisku emitowany jest sygnał dźwiękowy. Czas reakcji na naciśnięcie przycisku wynosi 1 sekundę.

Uwaga:

• Sterowanie dotykowe uaktywnia się po przyłożeniu palca do odpowiedniego przycisku na płycie szklano-ceramicznej.
• Do obsługi przycisków dotykowych należy użyć całej opuszki palca, a nie tylko jego koniuszka (Rys. 6).
• Panel sterowania należy utrzymywać w czystości i suchy. Nawet niewielka ilość wody na panelu sterowania może spowodować trudności w obsługze przycisków. Nie wolno kłaść żadnych przedmiotów na panelu sterowania pola grzejnego.
• Sterowanie dotykowe nie reaguje na clemne, matowe kolory (do obsługi przycisków nie należy używać czarnych rekawici).
• Należy dopilnować, aby nie doszło do niechcianego włączenia urządzenia. Istnieje ryzyko oparzeń!

Przed pierwszym użyciem

Przed rozpoczęciem używania nowego urządzenia należy go, ze względów higienicznych, przetrzeć wilgotną szmatką.

Włączenie pola grzejnego

1. Naciśnij przycisk (A), aby włączyć płytę grzejną.
2. Naciśnij symbol wyboru strefy gotowania, aby go aktywować. Po naciśnięciu przycisku wyboru strefy grzejnej automatycznie pojawi się cyfra „5”.
3. Wymagany stopień mocy grzewczej nastawia się poprzez wciśnięcie lub przeciągnięcie palcem po sliderze na wartość od 1 do 8. Lewa krawędź tego symbolu oznacza, że pole grzejne jest wyłączone (0), prawa krawędź tego symbolu oznacza maksymalną moc (8).

Uwaga:

• Potrzebny stopień mocy pola grzejnego można zmieniać w dowolnej chwili w trakcie gotowania.
• Jeśli w ciągu 1 minuty od włączenia płyty indukcyjnej nie zostanie ustawiony żaden poziom mocy na polu grzejnym, płyta indukcyjna wyłączy się automatycznie wyłączy się automatycznie.
• Jeśli na wyświetlaczu panelu sterowania świeci się symbol „U”, oznacza to, że nie umieszczono żadnego naczynia lub średnica dna naczynia jest zbyt mała, lubużywane naczynie nie nadaje się do gotowania indukcyjnego. Sprawdź dno naczynia, aby upewnić się, że nadaje się ono do gotowania indukcyjnego.do gotowania indukcyjnego.
• Dostosuj wybór pola grzejnego do wielkości garnka.

Wyłączenie pola grzejnego

1. Naciśnij przycisk (A), aby włączyć płytę grzejna.
2. Naciśnij symbol wyboru strefy gotowania, aby go aktywować. Po naciśnięciu przycisku wyboru strefy grzejnej automatycznie pojawi się cyfra „5”.
3. Nastawić wymagany stopień mocy grzewczej 0 poprzez wcisnięcie lub przeciągnięcie palcem po sliderze do lewego skraju.

Uwaga:

• Jeśli w ciągu 1 minuty od włączenia płyty indukcyjnej nie zostanie ustawiony żaden poziom mocy na polu grzejnym, płyta indukcyjna wyłączy się automatycznie wyłączy się automatycznie.
• Jeśli na wyswietlaczu panelu sterowania świeci się symbol „U”, oznacza to, że nie umieszczono żadnego naczynia lub średnica dna naczynia jest zbyt mała, lub używane naczynie nie nadaje się do gotowania indukcyjnego. Sprawdź dno naczynia, aby upewnić się, że nadaje się ono do gotowania indukcyjnego do gotowania indukcyjnego.
• Dostosuj wybór pola grzejnego do wielkości gamka.

Wyłączenie płyty grzejnej

• Naciśnięcie przycisku do włączenia/wyłączenia spowoduje wyłączenie płyty indukcyjnej. Wszystkie ustawienia zostaną wyzerowane.
• Po wyłączeniu płyty indukcyjnej na wyświetlaczu może pojawic się symbol „H“, ostrzegający przed jeszcze

IDV6083bclDV6083bc

PL

concept

concept

PL

gorącymi niektórychi polami grzejnymi, które mogą spowodować oparzenia! Nie wolno dotykać tych pół grzejnych!

Uwaqa:

- W przypadku, gdy wszystkie pola grzejne są wyłączone, a w ciągu 1 minuty nie nastąpi żaden dotyk na panelu sterowania, wtedy płyta indukcyjna automatycznie wyłącza się.

- Automatyczne wyłączenie (ograniczenie czasu gotowania) poszczególnych pół grzejnych jest ustawione ze względów bezpieczeństwa na 3 godziny. Po 3 godzinach ciągłej pracy 6 razy rozlegnie się sygnał dźwiękowy i płyta indukcyjna wyłączy się automatycznie.

- Automatyczne wyłączenie płyty indukcyjnej nastąpi także w przypadku, gdy jakiekolwiek pole grzejne nawet po 2 minutach nie wykryje zadnego naczynia do gotowania.

ZAAWANSOWANE FUNKCJE URZĄDZENIA

Funkcja łączenia dwóch stref - Bridge Zone

1. Krótkie dotknięcie lewej lub prawej ikony spowoduje zablokowanie tej połowy płyty. Strefy gotowania na tej połowie zostaną połączone w jedna.

2. Dodawanie i usuwanie kroków odbywa się jednocześnie dla obu stref. Dotknij ponownie, aby wyłączyć funkcję.

Funkcja POWERBOOST

1. Aby aktywować tę funkcję, wybierz literę „B” na skali po prawej stronie. Na wyświetlaczu pojawi się litera „b”. Litera „B” oznacza, że pole grzejne jest ustawione na maksymalną moc.

2. Aby wyłączyć tę funkcję, należy ustawić niższy poziom grzania lub całkowicie wyłączyć płytę.

3. PowerBoost można używać na dowolnym polu grzejnym.

Funkcja KEEPWARM

1. Po naciśnięciu przycisku (G) strefa przełącza się na najniższy poziom i wyświetlany jest symbol „L”. Po naciśnięciu innego przycisku funkcja zostanie wyłączonaa strefa powróci do pierwotnego poziomu mocy.

Funkcja Blokady dostępu dzieci

Funkcja ta zapobiega przypadkowemu włączeniu pół grzejnych.

1. Aby zablokować panel sterowania, naciśnij i przytrzymaj przycisk w celu włączenia/wyłączenia blokady rodzicielskiej (E).

2. Wskaźnik blokady przed dziećmi zaświeci się na wyświetlaczu, wskazując, że panel sterowania jest zablokowany. Panel sterowania jest zablokowany z wyjątkiem przycisku włączania/wyłączania (A), który jest nieaktywny.

3. Aby odblokować panel sterowania, naciśnij i przytrzymaj przycisk włączania/wyłączania blokady rodzicielskiej (E).

4. Symbol zgaśnie, a panel sterowania zacznie działać.

Ustawienia timera

Funkcie te można ustawić tylko dla wybranej strefy gotowania.

1. Najpierw należy wybrać strefe gotowania (F)

2. Podczas gotowania naciśnij przycisk ustawiania timera (1). Na wyświetlaczu nad przyciskami pojawi się „00”, które zacznie migać.

3. Naciśnij lub przeciągnij palcem po suwaku (3), aby stopniowo ustawić czas na 1-99. Naciśnij symbol ustawienia timera po raz pierwszy, aby ustawić pojedyncze minuty, naciśnij go po raz drugi, aby ustawić dziesiątki minut.

4. Po ustawieniu czasu gotowania ustawiony czas będzie migać na wyswietlączu przez 3 sekund. Po upływie tego czasu rozpocznie się odliczanie ustawionego czasu gotowania. Po naciśnięci przycisku timera (D) ikona ustawienia dziesiątek minut będzie migać przez 3 sekundy. Następnie naciśnij lub przeciągnij suwak (H), aby ustawić czas w zakresie 1-9. Po 3 sekundach zacznie migać ikona ustawienia jednostek minut.

Funkcje Hob2Hood

- Włącz strefę gotowania, aby aktywować tę funkcję. Okap włącza się automatycznie po włączeniu strefy gotowania i wyregulowaniu mocy.

Funkcja Fresh Air

- Funkcja ta umożliwia pochłanianie resztek oparów po wyłączeniu stref gotowania - okap kuchenny przełącza się

na moc 1, następnie zaczynają migać 3 paski, a okap kuchenny kontynuuje pochłanlanie z najniższą mocą przez pewien czas.

Ustawienie maski

- Naciśnij symbol wentylatora i użyj skali, aby ustawić siłę ssanla 1-8 lub B. Najwyższy bieg B zostanie osiągnięty po 3 minuty i prędkość zostanie ustawiona na 7.

- W przypadku wybrania prędkości 8, po 8 minutach nastąpi zresetowanie do prędkości 7. wyświetla prędkość.

- Ponowne naciśnięcie ikony wentylatora spowoduje uruchomienie funkcji opóźnionego wyłączenia o 1 minutę.

- Ponowne naciśnięcie ikony spowoduje całkowite wyłączenie okapu.

CZYSZCZENIE I KONSERWACJA

Szyba płyty indukcyjnej poza polami grzejnymi nie ogrzewa się, wobec czego w tych miejscach nie powinny się przypalać żadne resztki potraw. Oznacza to, że nie trzeba czekać na całkowite schłodzenie się płyty grzejnej, aby ją wyczyścić.

Do czyszczenia płyty grzejnej nie wolno w żadnym wypadku używać urządzeń wysokociśnieniowych lub parowych, może to spowodować uszkodzenia!

- Płyte grzejna należy pielęgnować wyłącznie środkiem przeznaczonym do powierzchni szklano-ceramicznych.

- W przypadku większych zanieczyszczeń należy nanieść na płytę grzejną środek czyszczący odpychający zanieczyszczenia, który ułatwi czyszczenie powierzchni płyty grzejnej.

- W żadnym wypadku nie wolno używać do czyszczenia: szorstkich gąbek, środków ściernych lub agresywnych środków czyszczących (środki w sprayu do czyszczenia piecyków) oraz środków do usuwania płam.

- Należy utrzymywać panel sterowania w czystości! Trzeba dbać na to, aby panel sterowania był zawsze czysty i suchy.

- Resztki potraw i wody wpływają niekorzystnie na funkcje panelu sterowania, a panel sterowania wtedy nie musi działać w pełni poprawnie.

- Płyte grzejną należy czyścić po każdym gotowaniu, aby resztki potraw nie przypiekły się podczas następnego przyrządzania potraw.

- Płyte grzejną schłodzoną do letniej temperatury oczyszczamy środkiem czyszczącym i ręcznikiem papierowym. Następnie przecieramy płyte grzejna wilgotna szmatka, a miękka szmatka wycieramy do sucha.

- Jeżeli płyta grzejna byłaby zbyt gorąca, mogłyby pojawić się na niej plamy.

- Na płycie grzejnej niqdy nie zostawiamy resztek środka czyszczacego, gdyż mogłyby one zabarwić szybę.

- Zabarwienia w kolorze połysku metalowego pojawiają się po użyciu nieodpowiednich środków czyszczących, albo w wyniku ścierania dna naczyń.

- Takie zabarwienia jest bardzo trudno usunąć. Do czyszczenia należy używać tylko środków czyszczących nadających się do powierzchni szklano-ceramicznych.

- Ewentualnie przypieczone resztki potraw albo warstwę tłuszczu należy usunąć skrobakiem do szyb.

- Płyte grzejną należy czyścić tylko ostrzem skrobaka. Czyszczenie uchwytem skrobaka mogłoby uszkodzić jej powierzchnię.

- UWAGA! Skrobak jest bardzo ostry! Istnieje ryzyko obrażeń! Uszkodzone ostrze należy natychmiast wymienić.

- Po zakończeniu czyszczenia należy zabezpieczyć skrobak, przechowując go poza zasięgiem dzieci.

CZYSZCZENIE OKAPU KUCHENNEGO

1. Zdejmij góma kratkę i dokładnie ją wyczyść.

2. Filtry górne należy czyscić codziennie. Wyjmij uchwyt filtra, a następnie wyjmij filtry. Filtry można myć w zwykły sposób lub w zmywarce. Spuść pozostała wodę.

3. Nigdy nie susz filtr węglowy żadnymi przedmiotami ani nie wycieraj wilgoci. Żywotność filtra wynosi około 6 miesięcy w zależności od częstotliwości gotowania i smażenia.

4. Po upływie tego czasu zalecamy jego wymiane.

5. Codziennie sprawdzaj dolny pojemnik na wodę. Odkręć pojemnik i wylej jego zawartość. Zwróć pojemnik.

60

IDV6083bclDV6083bc

PL

concept

concept

PL

INSTALACJA URZADZENIA

• Uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją.
• Odpowiedzialność za instalację urządzenia ponosi kupujący, a nie producent.
• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom lub zwierzętom ani za uszkodzenie rzeczy wynikające z nieprawidłowej instalacji.
• Aby zapewnić prawidłowe działanie urządzenia, należy umieścić go w odpowiednim meblu.
• Urządzenie jest przeznaczone do zainstalowania w typowej zabudowie kuchennej przeznaczonej do urządzeń zabudowywanych albo w odpowiednio dostosowanych meblach o wymiarach pokazanych na Rys. 7.
• Mebel kuchenny musi być wykonany z odpornych termicznie materiałów wytrzymujących temperatury co najmniej do 120°C. Materiały i zastosowane Kleje musza być odporne na ogrzewanie się urządzenia, zgodnie z normą CSN EN 60335-2-6. Materiały i kleje niespełniające wymagań powyższej normy mogą ulec odksztalceniu lub odklejeniu.

Rys.7

Instalację urządzenia należy przeprowadzić w poniższych krokach:

1. Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
2. Wymagane wymiary do wykonania wycięcia o minimalnej grubości 38 – 40 mm w blacie, który musi być wyprodukowany z odpomych termicznie materiałów, są przedstawione na Rys.
3. Po bokach płyty grzejnej należy pozostawić odstęp co najmniej 50 mm od przedmiotów i szafek w otoczeniu. Za płytą grzejną należy również pozostawić odstęp co najmniej 50 mm.
4. W celu zapewnienia skutecznej cyrkulacji powietrza, urządzenie należy umieścić zgodnie z wymiarami przedstawionymi na rys, a szäfka musi być tak zbudowana, aby do jej dolnej części mogło płynąć powietrze, zalecamy umieszczenie kratki wentylacyjnej w dolnym cokole. Pod płytą grzejną musi być odstęp do najmniej 50 mm, za tylną ścianą szäfki musi być odstęp do najmniej 20 mm a szczelina wentylacyjna min. 5mm, najlepiej więcej jeśli konstrukcja szäfki na to pozwala.
5. W przypadku, gdy pod płytą grzejną umieszczono urządzenie elektryczne, należy zapewnić odstęp pomiędzy tymi dwoma urządzeniami co najmniej 50 mm.
6. Jeżeli płyta grzejna jest umieszczona nad szufladą kuchenną, wtedy pomiędzy zawartością szuflady kuchennej i płyta grzejną musi być zachowana minimalna odległość 50 mm.
7. Płyte grzejną należy nasunąć na brzeg blatu oraz przewlec przewód zasilający poprzez blat szafki w taki sposób, aby po zainstalowaniu został zachowany dostęp do jej listwy zaciskowej.
8. Ostrożnie umieszczamy płytę grzejną w wycięciu blatu. Należy uważać, aby nie ścisnąć przewodu zasilającego.
9. W dolnej części płyty szklano-ceramicznej znajduje się uszczelka zapobiegająca przenikaniu cieczy. Po umieszczeniu płyty grzejnej w wycięciu blatu, szczelina pomiędzy krawędzią blatu i płytą grzejną nie powinna być mniejsza niż 3 mm (frys. 9).
10. Podłączamy przewód zasilający do listwy zaciskowej, a następnie włączamy odpowiedni wyłącznik instalacyjny.

A Przyklej pierścień uszczelniający.

Po instalacj przyskiej I zamecoznić.

- Zainstaluj adapter 90° i pojemnik na wodę. Po instalacji należy przykleić adapter.

62

C

D

• Włóż całe urządzenie i wypoziomuj je. (Rys. C, D)

• Rurę można skrócić do odpowiedniej długości. (Rys. G.J)

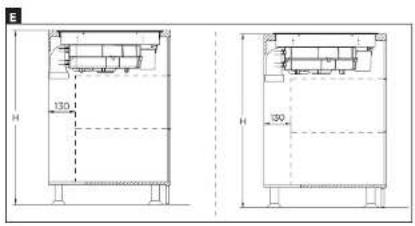

Montaż pod tynkiem - wymiary Instalacja standardowa - wymiary

Instalacja zapewniająca cyrkulację powietrza na zewnątrz:

Obraz A - Zastosowanie taśmy uszczelniającej. Obraz B - Zainstaluj adapter 90° i pojemnik na wodę. Obraz C, D - Włóż całe urządzenie i wypoziomuj je.

Schemat instalacji z bezpośrednim adapterem

Podłączenie do sieci elektrycznej

• Podłączenie urządzenia może być wykonane tylko przez specjalistę posiadającego odpowiednie kwalifikacji!
• Jeżeli urządzenie jest podłączone bezpośrednio do sieci elektrycznej, musi być zabezpieczone wyłącznikiem instalacyjnym odpowiednim do parametrów zabezpieczenia nadmiarowo-prądowego podanych na tabliczce znamionowej urządzenia.
• Należy sprawdzić, czy parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego są zgodne z wartościami podanymi na tabliczze znamionowej urządzenia. Szczególnie w przypadku podłączenia jednofazowego (230 V) mogłoby wystąpić przeciążenie zainstalowanego obwodu elektrycznego.
• W przypadku jednofazowego podłączenia płyty grzejnej do sieci elektrycznej (zob. Połączenia listwy zaciskowej urządzenia) nie można korzystać z wszystkich pół grzejnych przy maksymalnej mocy. Płyta grzejna automatycznie zmniejsza pobór mocy przez poszczególne pola grzejne tak, aby zapobiec przeciążeniu mocy odpowiedniego wyłącznika instalacyjnego.
• Do podłączenia do sieci elektrycznej zalecamy użycie oddzielnie zabezpieczonego obwodu elektrycznego.
• Należy używać tylko instalacji elektrycznych wyposażonych w przewód ochronny PE.
• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy. Mogłyby one spowodować pożar wynikający z przegrzania.
• Listwa zaciskowa przewodu zasilającego lub odpowiedni wyłącznik instalacyjny urządzenia muszą być łatwo dostępne także po ich zainstalowaniu.
• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest połączony z przewodem ochronnym sieci elektroenergetycznej rozdzielczej.
• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nieprawidłowego wykonania połączenia ochronnego.
• Przewód zasilający należy umieścić tak, aby nie stykał się on z gorącymi częściami urządzenia i nie był zniekształcany lub nadmiernie zginany.
• Odlączenie płyty grzejnej od sieci elektrycznej powoduje wyzerowanie wszystkich ustawionych parametrów oraz zablokowanie układu sterowania płytą grzejna.

Połączenia listwy zaciskowej urządzenia

• Płyta grzejna jest już fabrycznie wyposażona w przewód zasilający. W przypadku uszkodzenia przewodu zasilającego powodującego konieczność jego wymiany, na Rys. 11 lub na Rys. 12 są pokazane połączenia listwy zaciskowej.
• Przewód zasilający należy wymienić na przewód tego samego typu, o odpowiednim przekroju przewodów.
• W celu podłączenia nowego przewodu zasilającego do listwy zaciskowej należy zabezpieczyć przewód przed wyrwaniem z listwy zaciskowej.
• W celu zainstalowania urządzenia w wycięciu w blacie i następnego podłączenia do sieci elektrycznej należy postępować w taki sam sposób, jak opisano wyżej.

66

IDV6083bclDV6083bc

PL

concept

concept

PL

Jednofazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 3-żyłowego przewodu zasilającego (230 V)

Do podłączenia należy użyć kabla o minimalnym przekroju przewodów 4 mm ^2 ,

Dwufazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 4-żyłowego przewodu zasilającego (400 V)

Do podłączenia należy użyć kabla o minimalnym przekroju przewodów 4 mm.

ROZWIĄZYWANIE PROBLEMÓW

Opis usterki Możliwa	przyczyna Rozwiązanie
Po włączeniu płyty grzejnej reaguje system zabezpieczenia instalacji elektrycznej domu	Obciążenie prądowe jest za duże dla instalacji elektrycznej domu.	Należy sprawdzić, czy pobór mocy przez wszystkie włączone urządzenia nie przekracza maksymalnego obciążenia instalacji elektrycznej domu. Należy sprawdzić, czy parametry podłączanego napięcia i zabezpłeczenia nadmiarowo-prądowego są zgodne z wartościami podanymi na tabliczce znamłonowej urządzenia.
Po naciśnięciu przycisku do włączenia/wyłączenia płyty grzejnej, płyta grzejna się włączy, ale nie działa wyświetlacz przy poszczególnych polach grzejnych	Awaria układu elektronicznego zasilania	Konieczna wymiana układu elektronicznego zasilania. Należy skontaktować się z autoryzowanym centrum serwisowym.
	Awaria elektronicznego układu sterowania	Konieczna wymiana elektronicznego układu sterowania. Należy skontaktować się z autoryzowanym centrum serwisowym.
Po ustawieniu stopnia mocy pola grzejnego, pole grzejne nie ogrzewa	Przegrzanie pola grzejnego	Temperatura pola grzejnego jest za wysoka. Należy sprawdzić, czy dwarta wentylator chłodzący umieszczony w dolnej części płyty grzejnej. Jeżeli wentylator działa, należy zwrocić się do serwisu.
	Awaria wentylatora chłodzącego	Konieczna wymiana wentylatora chłodzącego. Należy skontaktować się z autoryzowanym centrum serwisowym.
	Awaria układu elektronicznego zasilania	Konieczna wymiana układu elektronicznego zasilania. Należy skontaktować się z autoryzowanym centrum serwisowym.
Pole grzejne ogrzewa, ale wyświetlacz nie działa	Awaria elektronicznego układu sterowania, albo układu elektronicznego zasilania	Należy ponownie nacisnąć przyciski do włączenia i wyłączenia płyty grzejnej, i jeszcze raz wykonać ustawienia poszczególnych pół grzejnych.
Płyta grzejna wyłącza się w trakcie gotowania	Nastąpiło przypadkowe naciśnięcie przycisku do włączenia/wyłączenia	Należy ponownie nacisnąć przyciski do włączenia i wyłączenia płyty grzejnej, i jeszcze raz wykonać ustawienia poszczególnych pół grzejnych.

68

IDV6083bclDV6083bc

PL

concept

concept

PL

Opis usterki Możliwa	przyczyna Rozwiązanie
Po postawieniu naczynia na polu grzejnym, wyświetacz danego pola grzejnego pokazuje symbol „U” (pole grzejne nie ogrzewa)	Użyte naczynie nie nadaje się do gotowania na indukcji	Należy sprawdzić, czy użyte naczynie nadaje się do gotowania na indukcji – sprawdzamy przykładając magnes do dna naczynia.
	Mniejsza średnica dna naczynia od pola grzejnego	Należy sprawdzić, czy średnica dna naczynia nie jest mniejsza od pola grzejnego.
	Przegrzanie naczynia	Należy pozostałić naczynie do ostygnięcia. Następnie kładziemy naczynie na polu grzejnym i kontynuujemy gotowanie. Jeśli po kolejnym włączeniu i wyłączeniu pola grzejnego nadal pokazuje się na wyświetlaczu przy polu grzejnym symbol „U”, to należy całkowicie wyłączyć płytę grzejną odczekać przez 20 sekund i ponownie włączyć płytę.
	Awaria głównego układu elektronicznego	Konieczna wymiana głównego układu elektronicznego. Należy skontaktować się z autoryzowanym centrum serwisowym.
Pęknięcia lub szczeliny na płycie szkłano-ceramicznej	Na płytę grzejną upadło naczynie, powodując uszkodzenie szkłano-ceramicznej płyty grzejnej	Należy natychmiast wyłączyć płytę grzejną naciśnięciem przycisku do włączenia/wyłączenia albo odpowiednim wyłącznikiem instalacyjnym, oraz odlączyć płytę grzejną od sieci elektrycznej. Należy skontaktować się z autoryzowanym centrum serwisowym.

Odgłosy robocze urządzenia

Technologia ogrzewania indukcyjnego opiera się o określone właściwości materiałów z metalu, które znajdą się w zasięgu wpływu fal o wysokiej częstotliwości. W pewnych sytuacjach takie wiłracje mogą przejawiać się w postaci słących odgłosów, które nie sygnalizują usterki. Chodzi np. o:

Giębokie burczenie podobne do odgłośw transformatora	Taki odgłośs może mieć miejsce podczas gotowania przy wysokim stopniu mocy. Jego przyczyną jest duża ilość energii przenoszonej z płyty grzejnej do naczynia. Taki odgłoś zanika lub osłabi się, gdy tylko przełączymy pole grzejne na niższą moc.
Piszczenie	Taki odgłośs ma miejsce najczęściej przy pustym naczyniu. Zanika, gdy tylko wiejemy do naczynia wodę albo włożymy do niego żywność.
Wysokie dźwięki piszczenia	Takie dźwięki mają miejsce przede wszystkim w przypadku naczyń składających się z wielu warstw różnych materiałów, w chwili, gdy włączono maksymalną moc grzewczą. Opisany efekt nie ma wpływu na wynik gotowania. Piszczenie zaniknie lub osłabi się, gdy tylko zmniejszymy moc.
Pękanie	Taki odgłośs ma miejsce w przypadku naczyń składających się z kilku warstw różnych materiałów. Odgłośs jest wywoływany przez wibracje na powierzchniach połączeń różnych warstw. Jego pojawienie się jest uzależnione od rodzaju naczynia. Może się zmieniać zależnie od ilości i rodzaju żywności gotowanej w naczyniu.
Odgłoś wentylatora	Prawidiowe działanie układu elektronicznego wymaga funkcjonowania w stałe nadzorowanej temperaturze. Do tego celu płyta grzejna jest wyposażona w wentylator, który może przełączać się w zakresie kilku stopni mocy zależnie od zmierzonej temperatury. Wentylator może pracować także po wyłączeniu płyty grzejnej, jeżeli zmierzona temperatura pozostaje nadal zbyt wysoka.

70

KOMUNIKATY O BŁĘDACH

Kod Przyczyna Rozwiązanie
01,02,04 Bląd elektroniki Obsługą kontaktów
03 Płyta indukcyjna przegrzana Poczekaj, aż płyta ostygnie
05,06,07	Niskie napięcie wejściowe	Sprawdź, czy napięcie wejściowe nie jest niższe niż 150 V
08	Wysokie napięcie wejściowe	Sprawdź, czy napięcie wejściowe nie jest wyższe niż 270 V
09,10,11	Bląd elektroniki	Serwis styków
12,13	Bład wentylatora	Serwis styków
14	Bład wyświetlacza	Serwis styków

KOMUNIKATY O BŁĘDZIE

OCHRONA ŚRODOWISKA

• Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.
• Karton od urządzenia można odłożyć w punkcie zbiórki odpadów sortowanych.
• Plastikowe worki z polietylenu (PE) oddajemy w punkcie zbiórki materiałów do recyklingu.

Recykling urządzenia pod skończeniu się jego żywotności:

Urządzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiorki do recyplingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji produktu zapobiega negatywnym wpływom na środowisko naturalne oraz zdrowie ludzi, jakie mogłyby wyniknąć z niewłaściwnej utylizacji produktu. Utyliczące należy wykonać zgodnie z przepisami w sprawie postępowania z odpadami. W celu uzyskania szczegółowych informacji na temat recyklingu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utylizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiono produkt.

IDV6083bclDV6083bc

LV

concept

concept

LV

Pateicība

PL Wykaz punktów servisovych

Česká republika

Nazwa Ulica Kod Miasto Telefon E-mail

CONCEPT Ostrowskiego 53-238 Wrocław [phone] [e-mail] POLSKA sp. z o.o. 30

concept

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tel. [phone]

www.my-concept.cz

CONCEPT Slovensko s.r.o.

Hurbanova 1563/23, 911 01 Trenčín

Tel.: [phone]

www.my-concept.sk

Ostrowskiego 30, 53-238 Wrocław

Tel.: [phone]

www.my-concept.pl

Verners VT Ltd.

Piedrujas iela 5a, Riga, Latvia

Tel.[phone]

e-pasts: [e-mail], www.verners.lv
