NÁVOD K OBSLUZE FZR 4210-B Fieldmann

Benzínová sekačka na trávu NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY 22
   Důležitá bezpečnostní upozornění 22
   Obal 22
   Návod k použití 22
2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI 23
3. POPIS SEKAČKY 25
4. SESTAVENÍ/PŘÍPRAVA 25
   Vyjměte sekačku z kartonového obalu.... 25
5. SESTAVENÍ SEKAČKY 26
6. PŘED SPUŠTĚNÍM SEKAČKY 27
   Nalití oleje....27
   Doplnění paliva 27
7. OVLÁDÁNÍ A PROVOZ SEKAČKY 28
   Start sekačky....28
   Ovládání pojezdu....29
   Rozsah použití benzínové sekačky....29
   Sečení se sběrem trávy do koše....29
   Sečení se zadním výhozem 29
   Mulčování 30
   Nastavení výšky sečení 30
   Výměna žacích nožů 30
   Výměna motorového oleje 31
8. BEZPEČNOSTNÍ POKYNY 31
   Všeobecné bezpečnostní pokyny 31
   Pokyny k používání.... 31
9. ÚDRŽBA 33
   Péče o trávník....33
   Údržba....33
   Servis....34
   Záruka se nevztahuje 34
   Uskladnění 34
10. TECHNICKÉ ÚDAJE 35
11. INTERVAL PRAVIDELNÉ ÚDRŽBY....36
12. DETEKCE A ODSTRANĚNÝ PROBLÉMŮ 37
13. LIKVIDACE.... 38

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
Stroj uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

OBAL

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

NÁVOD K POUŽITÍ

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání.

Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list.

V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI

Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze.

Udržujte ostatní osoby mimo pracovní oblast.

Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin.

Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách.

Horké povrchy, hrozí nebezpečí popálenin!

Před prováděním údržby vypněte motor a odpojte zapalovací svíčku.

Nikdy nedoplňujte palivo, pokud je motor spuštěný.

Upozorňuje, že v případě nedodržení pokynů hrozí nebezpečí zranění osob, smrti nebo poškození nástroje.

Používejte ochranu sluchu. Používejte ochranu zraku. Používejte ochranu dýchacích orgánů.

Neustále udržujte odstup od pohybujících se dílů.

Pohybujte se svahem po vrstevnici, ne nahoru a dolů.

Vyhovuje všem příslušným evropským směrnicím.

Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout.

3. POPIS SEKAČKY

1. Páka pojezdu
2. Spínací / brzdová páka
3. Horní díl madla
4. Šrouby s křídlovou matkou
5. Spodní díl madla
6. Kryt vzduchového fi ltru
7. Pumpička nástřiku paliva - Primer
8. Přední madlo
9. Zátka s měrkou oleje
10. Páka nastavení výšky sečení
11. Koš
12. Kryt koše

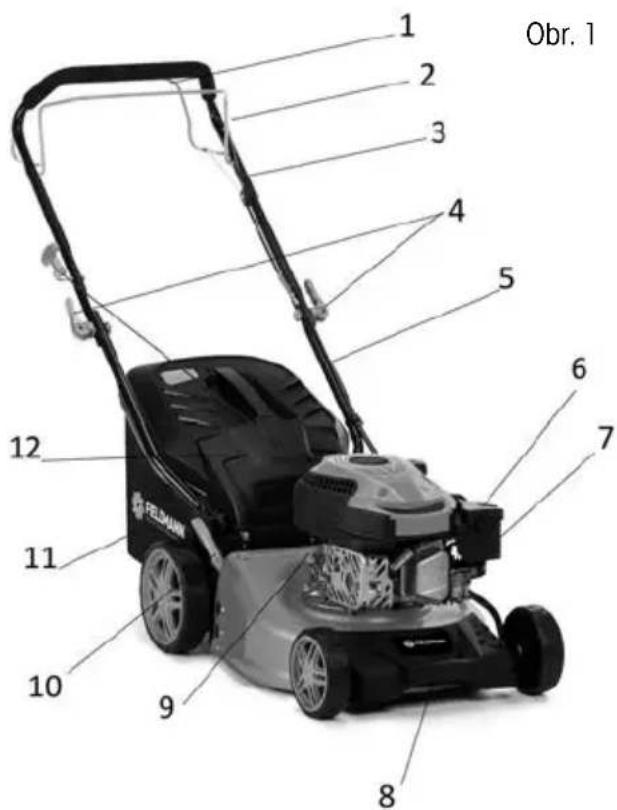

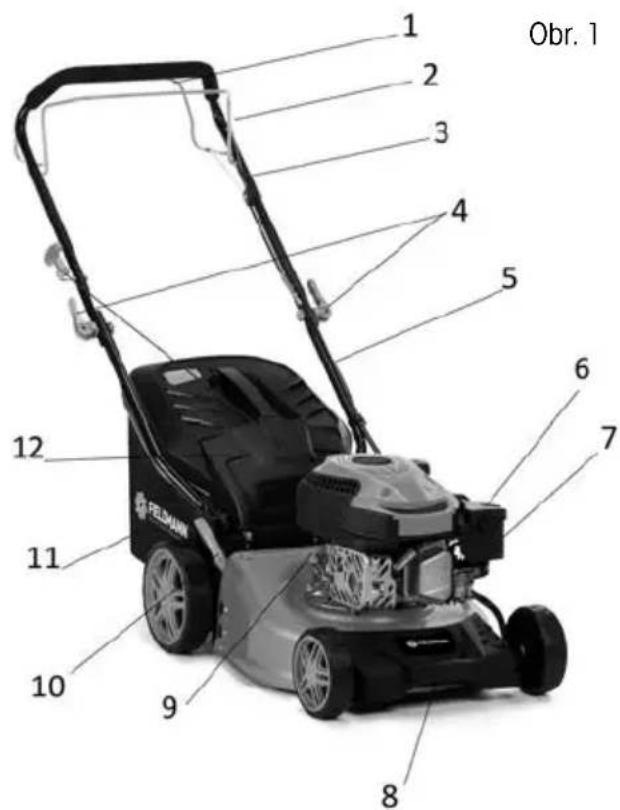

Obr. 1 1 2 3 4 5 6 7 8 9 10 11 12 FELKHAN

4. SESTAVENÍ/PŘÍPRAVA

Před sestavením a spuštěním benzínové sekačky si pečlivě přečtěte celý návod k obsluze a v něm uvedené pokyny.

⚠️ DŮLEŽITÁ INFORMACE: Sekačka se dodává BEZ PALIVA A OLEJE v motoru.

Vaše nová travní sekačka byla vyzkoušena ve výrobním závodě, proto se v motoru může nacházet minimální zbytkové množství oleje.

VYJMĚTE SEKAČKU Z KARTONOVÉHO OBALU

Vyjměte sekačku z kartonového obalu a zkontrolujte, zda v obalu nezůstaly volné díly.

5. SESTAVENÍ SEKAČKY

⚠️ DŮLEŽITÁ INFORMACE: Opatrně rozložte rukojeť sekačky a neskřípněte či nepoškodťe ovládací lanka sekačky.

1. SESTAVENÍ MADLA

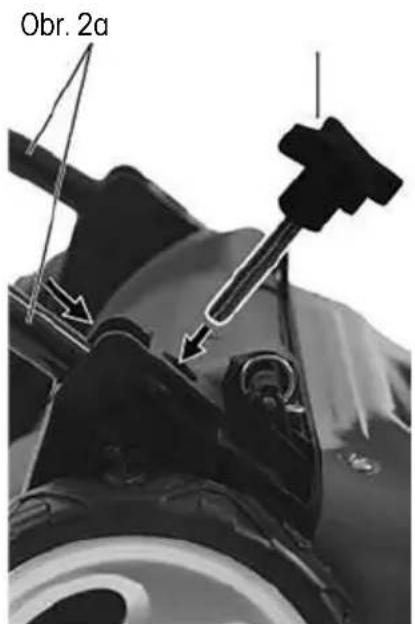

1. Zasuňte spodní část madla (Obr 2a) do příslušných otvorů na sekačce (viz šipka) a zajistěte šroubem.

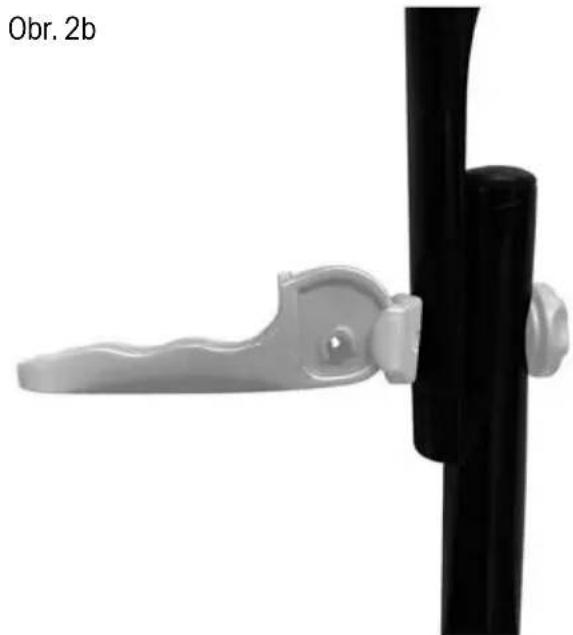

2. Připojte horní část madla (Obr 1 – bod 3) ke spodní části madla (Obr. 1 - bod 5) pomocí přiložených šroubů s rychloupínákem a křídlovými matkami (Obr 2b).

Obr. 2a

Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.)

⚠️ DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat.

6. PŘED SPUŠTĚNÍM SEKAČKY

NALITÍ OLEJE

Sekačka se dodává bez motorového oleje. Před prvním startem nalijte motorový olej SAE30 nebo 15W-40 (cca 600 ml) dle následujících pokynů.

1. Při nalévání oleje postavte sekačku na rovnou plochu.
2. Vyjměte zátku s měrkou oleje z otvoru pro dolévání oleje (Obr 5).
3. Po doplnění oleje měrku umístěte zpět do otvoru a dotáhněte ji.
4. Hladina oleje se musí pohybovat mezi horní (MAX) a dolní (MIN) mezí (Obr 5).

⚠ Upozornění! NEPŘEPLŇTE zásobník oleje, jinak z výfuku po nastartování sekačky vyjde velké množství kouře.
⚠️ DŮLEŽITÁ INFORMACE: Hladinu oleje kontrolujte před každým použitím sekačky. V případě potřeby olej doplňte. Olej doplňte po rysku MAX na měrce oleje.
⚠️ DŮLEŽITÁ INFORMACE: Olej vyměňte po prvních 5 hodinách provozu a následně po každých 25 provozních hodinách

DOPLNĚNÍ PALIVA

Vhodné palivo pro tento typ motoru je NATURAL 95

Po odšroubování vička palivové nádrže doplňte palivo, palivo dolijte až po hrdlo palivové nádrže, ale nádrž nepřeplňte.

Vždy doplňujte čerstvý, čistý a schválený bezolovnatý benzín s oktanovým číslem min 95.

⚠ Upozornění! V případě, že při dolévání oleje či paliva sekačku potřísníte, ihned ji ořete. Palivo neskladujte, nedoplňujte ani s ním nemanipulujte v blízkosti otevřeného ohně

Upozornění! Paliva smíchaná s alkoholem či paliva s příměsí etanolu či metanu na sebe mohou vázat vlhkost, což může během skladování vést k separaci a tvorbě kyselin. Během skladování pak mohou výpary kyselin poškodit palivový systém motoru sekačky. Tyto paliva nesmějí být v sekačce používána.

⚠️ DŮLEŽITÁ INFORMACE: Pokud nebudete sekačku používat déle než 30 dní, vypusťte palivovou nádrž, nastartujte motor a nechejte jej běžet, dokud nedojde k vyprázdnění palivového potrubí a karburátoru (motor sám zhasne). Tento postup zabrání budoucím potížím s motorem. Před opětovným použitím do nádrže dolijte čerstvé palivo.

7. OVLÁDÁNÍ A PROVOZ SEKAČKY

START SEKAČKY

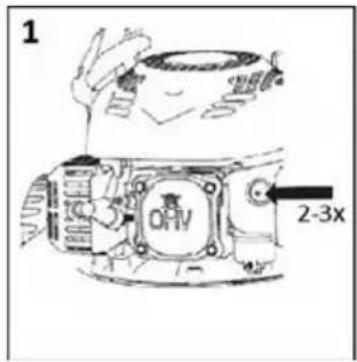

1. Není-li motor zahřátý 2-3 stiskněte pumpičku nástřiku paliva (Obr 6 – bod 1).
   Je – li motor zahřátý, již není třeba používat pumpičky nástřiku paliva.
2. Přitáhněte spínací/brzdovou páku k madlu a držte ji (Obr 6 – bod 2), poté zatáhněte za startovací lanko (Obr 6 – bod 3). Motor by měl nejpozději po 3-4 zataženích naskočit.
3. Motor vypnete uvolněním spínací/brzdové páky.

Obr. 6

1 2-3x

⚠ Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém.

OVLÁDÁNÍ POJEZDU

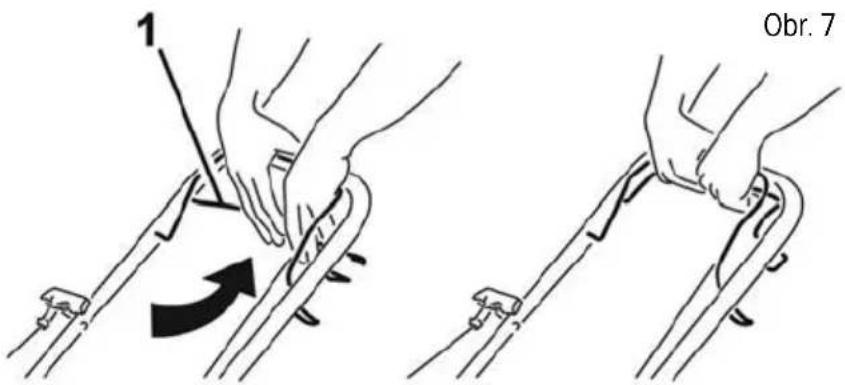

Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost.

1 Obr. 7

ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY

Sečení se sběrem posečené trávy do travního koše Sečení se zadním výhozem posečené trávy Mulčování - sečení s volným ukládáním posečené trávy na trávník

⚠ Upozornění! Nepoužívejte sekačku na svazích s větším sklonem než 20°, hrozí zadření motoru!

SEČENÍ SE SBĚREM TRÁVY DO KOŠE

S nasazeným sběrným košem proudí posečená tráva do koše.

Upozornění! Při špatném sběru posekané trávy zvyšte výšku sečení a zkontrolujte zda není trávník vlhký.

SEČENÍ SE ZADNÍM VÝHOZEM

Bez nasazeného sběrného koše slouží kryt koše jako tzv. defl ektor, který usměrňuje pohyb posečené trávy směrem k zemi. Za sekačkou tak vzniká řádek posečené trávy.

MULČOVÁNÍ

⚠ Upozornění! Mulčovací záslepku instalujte a odnímejte výhradně při vypnutém motoru.
⚠ Upozornění! Při mulčování používejte výhradně originální mulčovací příslušenství.

1. Sejměte koš a rukou přidržte plastový kryt koše (Obr 9 – bod 1).
2. Nasad'te mulčovací záslepku do výhozového tunelu (Obr 9 – bod 2) a ujistěte se, že usazena opravdu pevně.
   ⚠️ DŮLEŽITÁ INFORMACE: Nemulčujte přerostlou trávu najednou, zabráníte tím přetížení mechanismu sekačky a motoru.

Obr. 9

Výšku sečení nastavíte centrálně pomocí páky centrálního nastavení výšky sečení (Obr 1 – bod 10) Volit můžete v rozsahu 25 - 75 mm. Pro sečení většiny trávníků je nejvhodnější střední výška sečení. Při nastavení nejnižší výšky může dojít k poškození trávníku.

Upozornění! Pro dosažení maximální efektivity trávu zkracujte vždy pouze o 1/3 její délky. Přerostlou trávu sekejte postupně a po každém sečení snižte nastavení výšky o jeden stupeň. Chcete-li zachovat kvalitní trávník, nepoužívejte nastavení na nejnižší výšku sečení.

VÝMĚNA ŽACÍCH NOŽŮ

Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko.

Chcete-li vyměnit žací nůž, demontujte šroub (Obr 10). Provedte montáž podle uvedeného obrázku. Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměnte upínací šroub nože.

Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko.

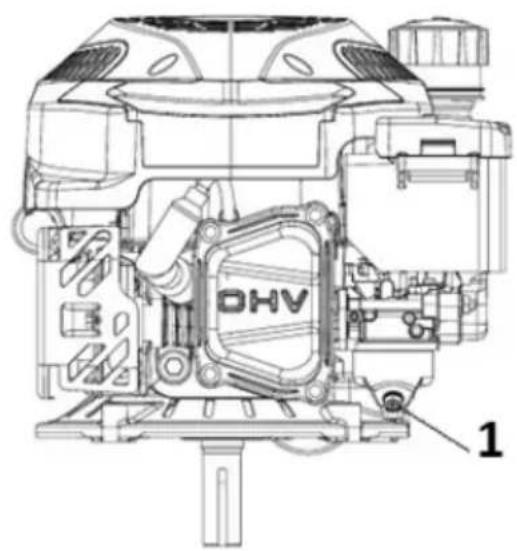

Vypouštěcí zátka se nachází pod motorem (Obr 11 – bod 1). Umístěte pod motor vhodnou nádobu na zachycení použitého oleje a sejměte zátku. Nakloňte sekačku tak, aby mohl vytéci všechen olej ze zásobníku.

Obr. 11

Po vypuštění oleje umístěte zátku zpět do otvoru, ujistěte se, že je zátka umístěna řádně na svém místě, a ořete případné kapky rozlitého oleje.

Doplňte do zásobníku olej typu SAE30 nebo 15W-40.

Po vložení měrky oleje do otvoru a jejím utažením by měla být hladina oleje mezi ryskami Min a Max (Obr 11). Nepřeplňte zásobník oleje.

Spustře motor a nechte jej krátce běžet. Zastavte motor, počkejte 1 minutu a přeměřte hladinu oleje v zásobníku. V případě potřeby doplňte olej na požadovanou úroveň.

8. BEZPEČNOSTNÍ POKYNY

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Tento výrobek slouží výlučně k sečení trávy. Nepoužívejte jej k jiným účelům, než pro který je určen. V opačném případě hrozí jeho poškození či úraz.

Nikdy nedovolte dětem ani osobám neznalým tohoto návodu k použití se zařízením pracovat.

Osoba, která obsluhuje sekačku, zodpovídá za bezpečnost osob v pracovním prostoru. Sekačku nikdy nepoužívejte v těsné blízkosti ostatních osob, dětí nebo volně pobíhajícího zvířectva.

Před zahájením sečení zkontrolujte terén, na němž má být sekačka použita, a odstraňte z ní kameny, dráty, klacky, střepy, kosti a ostatní cizí tělesa, která by mohla být zachycena nebo vymrštěna a způsobit zranění.

POKYNY K POUŽÍVÁNÍ

Všechny matky, svorníky a šrouby musí být řádně dotaženy tak, aby zařízení bylo v bezpečném a provozuschopném stavu.

Sekačku nikdy nepoužívejte bez sběrného koše nebo ochranného krytu.

Sekačku nikdy nepoužívejte s uvolněnými čepelemi nože. Vždy se předem ujistěte, že jsou příslušné šrouby dobře utažené. Ztupené čepele musejí být nabroušeny, a to rovnoměrně.

Nože spoškozenými čepelemi je potřeba vyměnit.

Při práci se sekačkou používejte kalhoły s dlouhými nohavicemi a pevnou obuv.
Sekačku nikdy nestartujte v uzavřených anebo špatně větraných prostorách, kde se mohou hromadit výpary. Emise vycházející z motoru obsahují oxid uhelnatý, který je životu nebezpečný.
* Pracujte pouze pri dostatečném osvětlení (za denního světla nebo pri dostatečném umělém osvětlení).
Sekačku nepoužívejte za deště nebo je-li tráva mokrá.
Zvlášte opatrně postupujte pri sekání ve zvyšeném terénu (svah). Vždy sekejte napříč svahem, paralelně k vrstevnici, a nikoliv shora/zdola kolmo na ni.
Sekačku zásadně nenechávejte běžet bez obsluhy, pokud sekačku opustíte, vypněte motor.
Při startování nikdy nenadzdvihujte zadní část sekačky a nikdy nepřibližujte končetiny k podvozku či do otvoru pro zadní výhoz trávy, pokud je motor zapnutý.
* Nikdy neměňte nastavení rychlosti motoru.
U sekaček s pojezdem, uvolněte pojezd před spuštěním motoru.
Sekačku nikdy nepřemisťujte se spuštěným motorem.
Zastavte motor a odpojte zapalovací svíčku v následujících případech:

• před prováděním jakékoliv činnosti pod krytem sečení či otvorem pro zadní výhoz trávy.
• před prováděním údržby, opravy či kontroly stroje.
• před přenášením, zvedáním či přemisťováním sekačky.
• ponecháváte-li sekačku bez dozoru anebo se chystáte upravit nastavení výšky sečení.
• před demontáží a vyprazdňováním sběrného vaku.
• dojde-li ke kolizi s cizím předmětem, zastavte motor a sekačku pečlivě prohlédněte, abyste vyloučili možnost poškození. V případě poškození, dopravte sekačku do specializovaného servisu za účelem opravy.

⚠ POZOR: Po vypnutí motoru se žací nůž několik sekund i nadále točí.

• v případě abnormálních vibrací sekačky (okamžitě zjistěte a zajistěte odstranění příčiny vibrace).
• Za účelem zajistění bezpečného provozu pravidelně kontrolujte řádné utažení čepů, šroubů a matic na sekačce.

⚠️ POZOR: PALIVO JE VYSOCE HOŘLAVÁ KAPALINA.

Palivo uchovávejte v nádobě k tomu určené.
* Palivo doplňujte pouze na otevřeném či dobře větraném prostranství. Při manipulaci s palivem nekuřte, ani nepoužívejte mobilní telefon.
* Palivo doplňujte pouze za předpokladu, že je motor vypnutý. Nikdy neotvírejte palivovou nádrž a palivo nedoplňujte, je-li motor horký anebo v chodu.
* Pokud dojde k rozliti benzínu, motor nestartujte. Odstraňte sekačku z místa, kde bylo palivo rozlito, a vyvarujte se možného vznícení. V práci pokračujte až po odpaření rozlitého paliva a rozptýlení palivových výparů;
Po doplnění paliva dobře utáhněte kryt palivové nádrže i víko kanystru s palivem.

⚠ POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.

9. ÚDRŽBA

PÉČE O TRÁVNÍK

Dle druhu trávnaté plochy je zapotřebí použít různé způsoby péče;
Proto po každé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sečení vzhledem k podmínkám růstu v dané oblasti.
Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější.
* Všeobecně platí následující pokyny:

• příliš nízké sečení způsobuje narušení kořenů a následně „skvrnitým“ vzhledem;
  – v létě musí být sečení vyšší, aby se zabránilo vysychání půdy;
  – sečení mokré trávy může způsobit snížení účinnosti nože následkem zachytávání trávy na noži a vytrhávání travnatého porostu;
• v případě mimořádně vysoké trávy je vhodné provést první sečení s maximální dovolenou výškou stroje a poté provést druhé sečení až po dvou nebo třech dnech.

* Trávník bude mít lepší vzhled pravidelným a celoplošným posekem stejné výšky a dodržováním střídání dvou směrů.

ÚDRŽBA

⚠ Upozornění! Sekačku vždy naklánějte pouze na stranu madla (zadní část sekačky).

Všechny matky, svorníky a šrouby musí být řádně dotaženy tak, aby zařízení bylo v bezpečném a provozuschopném stavu. Pravidelná údržba je základním předpokladem pro zajištění bezpečnosti uživatele, zachování provozuschopnosti a vysokého výkonu sekačky.
Zařízení s benzínem v nádrži nikdy neuskladňujte uvnitř budovy, kde by se výpary mohly dostat do dosahu otevřeného ohně, jiskry nebo zdroje vysoké teploty
* Před uskladněním v jakémkoliv uzavřeném prostoru nechte motor vychladnout.
Z důvodu snížení rizika požáru zajistěte, aby sekačka a obzvláště motor, tlumič výfuku, baterie a také místo uložení náhradního benzínu byly zbaveny zbytků trávy, listí anebo nadměrného množství maziva.
* Kontrolujte pravidelně stav defl ektoru a sběrného koše; v případě poškození je vyměňte.
* Vypouštění paliva provádějte v dobře větraném prostoru při vychladlém motoru.
Při snímání či instalaci žacího nože používejte silné pracovní rukavice.
Po každém nabroušení čepele žacího nože je nutné překontrolovat jeho vyvážení.

⚠️ POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.

* Pravidelně sekačku kontrolujte a zajistěte, aby byly všechny nánosy trávy ve spodní části podvozku odstraňovány.
* Pravidelně mazejte osu podvozku a ložiska vhodným mazivem.
Kontrolujte pravidelně stav nožů, protože mají podstatný vliv na výkon sekačky. Nože by měly být vždy ostré a vyvážené.
V pravidelných intervalech kontrolujte dotažení všech šroubů a matic. Opotřebované nebo špatně dotažené matice a šrouby mohou způsobit vážná poškození motoru nebo rámu.
Pokud nůž prudce zasáhne překážku, sekačku zastavte a odvezte ji do autorizovaného servisu.

NÚŽ: nůž je vyroben z lisované oceli. Abyste docílili co nejlepšího sečení, pravidelně nůž bruste, přibližně po každých 25 hodinách provozu. Ujistěte se, že je nůž vždy správně vyvážený. Za tímtoúčelem vložte do středového otvoru nože železnou osičku (o průměru 2-3 mm). Je-li nůž správně vyvážen, osa se udrží v horizontální poloze.
Pokud se nůž neudrží v horizontální poloze, vyměňte jej.
Při demontáži nože odšroubujte šroub, zkontrolujte nosnou část nože. Pokud jsou části opotřebené nebo poškozené, vyměňte je.

POZOR: Používejte pouze originální náhradní díly. Nekvalitní náhradní díly mohou způsobit vážná poškození sekačky a ohrozit vaši bezpečnost.

SERVIS

V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití výrobku se řídte pokyny uvedenými v přiloženém návodu k použití.
Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu k použití.

ZÁRUKA SE NEVZTAHUJE

Na přirozené opotřebení funkční částí stroje v důsledku jeho používání
Na servisní zásahy související se standardní údržbou stroje (např. čištění, mazání, seřízení apod.). Na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím apod.)
Na mechanická poškození v důsledku pádu stroje, nárazu, úderu do něj apod.
Na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodných nástrojů apod.
U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození při přepravě nese riziko případné škody výhradně majitel.

USKLADNĚNÍ

Pokud stroj delší dobu nepoužíváte, přístroj uskladněte dle následujících pokynů. Prodloužíte tak životnost stroje.
Kompletně vylijte palivo z palivové nádrže a karburátoru.
Výšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér.
Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě.

1. TECHNICKÉ ÚDAJE

Motor RATO RV125-S
Typ motoru OHV, vzduchem chlazený, 4 taktní
Nominální výkon 1,9 kW
Otáčky motoru 2900 ot./min
Zdvihový objem 127 cm	3
Startování Tahem
Objem palivové nádrže 1,0 l
Doporučené palivo Benzín- bezolovnatý, min 95 oktanů
Objem olejové nádrže 0,5 l
Doporučený olej SAE30, 15W-40
Nastavení výšky sečení	Centrálně, 6 pozic
Nastavitelný rozsah výšky sečení	25-75 mm
Záběr sečení	420 mm
Velikost kol Přední 150 mm, zadní 200 mm
Kapacita sběrného koše	45 l
Šasi	ocel
Deklarovaná úroveň hluku	96 dB(A)
Hmotnost	21,7 kg

Změna textu a technických parametrů vyhrazena.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

11. INTERVAL PRAVIDELNÉ ÚDRŽBY

Interval pravidelné údržby, provádějte vždy v měsíční nebo hodinovém intervalu, dle toho co nastane dříve		Před každým použitím	U nového stroje po 5 hodinách provozu	Každých 6 měsíců nebo po 25h provozu	Každý rok
Očištění stroje, dotažení spojovacích šroubů		X
Motorový olej	Kontrola hladiny X
	Výměna		X		X
Vzduchový fi ltr	Kontrola X
	Čištění			X
	Výměna				X
Svíčka	Kontrola&čištění X
	Výměna				X
Kontrola mechanismu pojezdu	Kontrola X(*)
Volnoběh Kontrola&seřízení X(*)
Vůle ventilů Kontrola&seřízení X(*)
Spalovací komora	Čištění				X(*)
Palivové potrubí	Kontrola&čištění				X(*)
Celková preventivní kontrola					X(*)

* tuto údržbu svěřte autorizovanému servisu

Upozornění! V případě používání sekačky v náročných podmínkách nebo prašném prostředí, provádějte výmeněu oleje a čištění vzduchováho fi ltu v častějších intervalech.

1. DETEKCE A ODSTRANĚNÝ PROBLÉMŮ

Problém Pravděpodobná příčina Opatření
Motor nelze nastarovat	Klapka sytiče v nesprávné poloze Přesuňte půku sytiče do správné polohy
	Palivová nádrž je prázdná Naplňte nádrž palivem
	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
	Uvolněná zapalovací svíčka Utáhněte zapalovací svíčku na 25-30 Nm
	Zapalovací kabel je uvolněný nebo odpojen od zapalovací svíčky	Namontujte zapalovací kabel na zapalovací svíčku
	Nesprávná mezera mezi elektrodami svíčky	Namontujte novou zapalovací svíčku se správnou mezerou mezi elektrodami
	Vadný zapalovací modul Kontaktujte servis
Motor se obtížně startuje nebo ztrácí výkon	Nečistota, voda nebo staré palivo v nádrži	Vypusťte palivo a vyčistěte nádrž. Naplňte nádrž čerstvým čistým palivem
	Ucpaný vzduchový průduch ve víčkupalivové nádrže	Vyčistěte nebo vyměňte víčko palivové nádrže
	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
	Nečistota, voda nebo staré palivo v nádrži	Vypusťte palivo a vyčistěte nádrž. Naplňte nádrž čerstvým čistým palivem
	Ucpaný vzduchový průduch ve víčkupalivové nádrže	Vyčistěte nebo výměňte víčko palivové nádrže
	Vzduchový fi ltr je znečištěný Vyčistěte zduchový fi ltr
Motor běží nepravidelně	Vadná zapalovací svíčka	Namontujte novou zapalovací svíčku se správnou mezerou mezi elektrodami
	Nesprávná mezera mezi elektrodami	Nastavte mezeru mezi elektrodami na 0,7 až 0,8 mm
	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
Motor běží na volnoběh špatně	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
	Vzduchové mezery v krytu motoru jsou ucpané	Odstraňte nečistoty z mezer
	Chladicí žebra a průchody vzduchu pod ventilátorem motoru jsou ucpané	Odstraňte nečistoty z chladicích žeber a průchodů vzduchu
Motor se zastavuje při vysokých otáčkách	Příliš malá mezera mezi elektrodami na zapalovací svíčce	Nastavte mezeru 0,7 až 0,8 mm
Motor se přehřívá	Omezený průtok vzduchu	Odstraňte veškeré nečistoty z mezer na krytu motoru, krytu ventilátoru a z průchodů vzduchu
	Nevhodná zapalovací svíčka	Namontujte novou zapalovací svíčku se správnou mezerou mezi elektrodami
Sekačka silně vibruje	Řezací jednotka je uvolněná Utáhněte žací nůž
	Řezací jednotka není vyvážená Je potřeba vyvážit žací nůž
	Ohnutá kliková hřídel Kontaktujte servis

13. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů.

Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

Benzínová kosačka na trávu NÁVOD NA OBSLUHU

Poznámka: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.

Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu.

Horúce povrchy, hrozí nebezpečenstvo popálenín!

Pred vykonávaním údržby vypnite motor a odpojte zapal'ovaciu sviečku.

Nikdy nedoplňujte palivo, ak je motor spustený.

Používajte ochranu sluchu. Používajte ochranu zraku. Používajte ochranu dýchacích orgánov.

1. Páka pojazdu
2. Spínacia/brzdová páka
3. Horný diel držadla
4. Skrutky s krídlovou maticou
5. Spodný diel držadla
6. Kryt vzduchového fi ltra
7. Pumpička nástreku paliva – Primer
8. Predné držadlo
9. Zátka s mierkou oleja
10. Páka nastavenia výšky kosenia
11. Kôš
12. Kryt koša

Obr. 1 1 2 3 4 5 6 7 8 9 10 11 12 FELDMANN

4. ZOSTAVENIE/PRÍPRAVA

Pred zostavením a spustením benzínovej kosačky si pozorne prečítajte celý návod na obsluhu a v čnom uvedené pokyny.

⚠️ DÔLEŽITÁ INFORMÁCIA: Kosačka sa dodáva BEZ PALIVA A OLEJA v motore.

⚠️ DÔLEŽITÁ INFORMÁCIA: Opatrne rozložte rukováť kosačky a nepriškripte či nepoškod’te ovládacie lanká kosačky.

1. ZOSTAVENIE DRŽADLA

Po odskrutkovaní viečka palivovej nádrže doplňte palivo, palivo dolejte až po hrdlo palivovej nádrže, ale nádrž nepreplňte. Vždy doplňujte čerstvý, čistý a schválený bezolovnatý benzín s oktánovým číslom min. 95.

Palivo uchovávajte v nádobe na to určenej.
* Palivo doplňujte iba na otvorenom či dobre vetranom priestranstve. Pri manipulácii s palivom nefajčite, ani nepoužívajte mobilný telefón.
* Palivo doplňujte iba za predpokladu, že je motor vypnutý. Nikdy neotvárajte palivovú nádrž a palivo nedoplňujte, ak je motor horúci alebo v chode.
Ak dôjde k rozliatiu benzínu, motor neštartujte. Odstráňte kosačku z miesta, kde bolo palivo rozliate, a vyvarujte sa možného vznietenia. V práci pokračujte až po odparení rozliateho paliva a rozptýlení palivových výparov;
* Po doplnení paliva dobre utiahnite kryt palivovej nádrže aj veko kanistra s palivom.

* túto údržbu zverte autorizovanému servisu

Záruční list / Záručný list /

Razítko a podpis prodejce

Prodávající poskytuje kupujčímu na výrobek zá- ruku v trvání 24 měsíců od převzetí výrobku kupu- jícím. Záruka se poskytuje za dále uvedených pod- mínek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použi- tí. Práva z odpovědnosti za vady (reklamaci) může kupující uplatnit bud' u prodávajícího, u kterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamaci uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamaci součinnost nutnou pro ověření existence reklamo- vané vady. Do reklamačního řízení se přijímá pou- ze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě opráv- něné reklamace se záruční doba prodlužuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo oka- mžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, zá- ruční list, doklad o uvedení výrobku do provozu...).

Záruka se nevztahuje zejména na:

■vady, na které byla poskytnuta sleva ■opotrebení a poškození vzniklé běžným užíváním výrobku ■ poškození výrobkuv důsledku neodborné či nesprávné instalace, použití výrobku rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen ■poškození výrobku v důsledku zanedbané nebo nesprávné údržby ■poškození výrobku způsobenéjeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody...) ■vady funkcnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. ■ mechanické poškození výrobku (např.ulomení knoflíku, pád ... ■ poškození způsobené použitím nevhodných médií, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, otřesy ... ■poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem) ■ případy, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil) ■ případy, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku ■případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupujíc prokazuje svá ■ práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údaje dokladech ...)

Záručné podmienky

Autorizovaná servisní střediska / Autorizované servisné strediská / Authorized service centres

FASTČR, a. s.

U Sanitasu 1621 CZ

251 01 Ríčany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

www.fastcr.cz

FAST ČR, a. s.

Cejl 31

CZ 602 00 Brno

Česká republika

Tel.: [phone]

Fax: [phone]
