NÁVOD K OBSLUZE IR22B Elektrobock
Regulace citlivosti na světlo: slouží k nastavení doby mezi denním světlem a šerem nebo tmou.
Změna dosahu: Lze regulovat dosah čidla od 2 do 11 m.
Infračervené pohybové čidlo IR22B-Klasik
Tento snimač pohybu osob slouží k zapnutí osvětlení v interiérech. Vzhledem k požitému silnému spinacímu prvku (relé až 16A) může také spinat např. elektrické topení, které pak hřeje jen v případě, že v prostoru někdo je.
Montáž:
- Vyberte vhodné místo.
- Vypněte hlavní přívod elektrické energie.
- Dle obr. 2 2a odstraňte zajištovací šroub a vyklopte přední díl.
- Připevněte zadní výkonovou část na stěnu, nebo strop.
- Připojte vodiče dle schematu a nasad'te přední část. 4 4a
- Zapněte přívod 230 V AC
- Odstraňe krytku od nastavovacích prvků a postupně tyto nastavte.
Umístění
Přístroj umístěte vhodně na stěnu, nebo strop. Pro volbu místa použijte grafy snímání. Přístroj neumístujte do míst, kde proudí vzduch od klimatizací a odvětrávání.
Při použití krouceného vodiče, používejte dutinky!
Necitlivá oblast
Optimalní směr
a místo pohybu
Směr a oblast
s nízkou citlivostí na pohyb

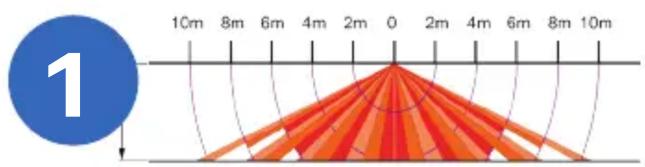

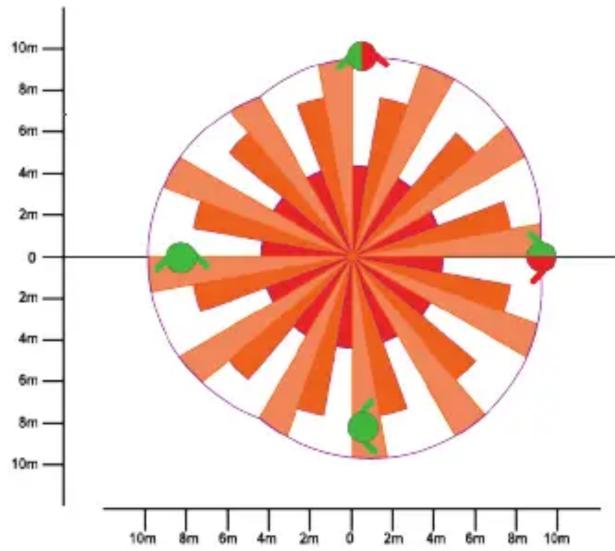

Umístění čidla na strop
radar
| Angle (°) | Value | | --------- | ----- | | 0 | 10m | | 4m | 8m | | 8m | 6m | | 12m | 4m | | 16m | 2m | | 20m | 0 | | 24m | -2m | | 28m | -4m | | 32m | -6m | | 36m | -8m | | 40m | -10m | | 44m | -8m | | 48m | -6m | | 52m | -4m | | 56m | -2m | | 60m | 0 | | 64m | 2m | | 68m | 4m | | 72m | 6m | | 76m | 8m | | 80m | 10m | | 84m | 8m | | 88m | 6m | | 92m | 4m | | 96m | 2m | | 100m | 0 |Umístění čidla na stěnu
radar

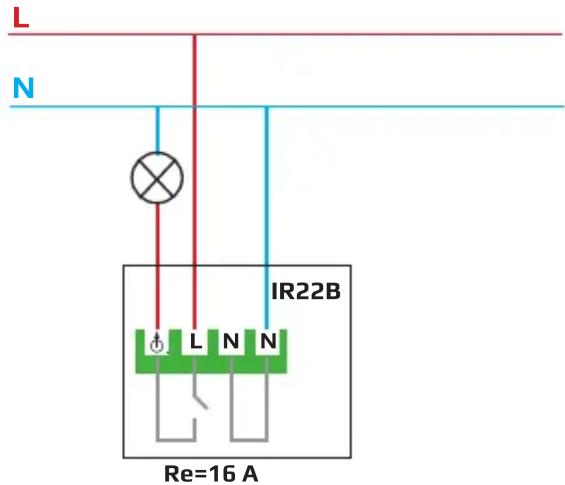

| Category | Value | |----------------------|-------| | Boční pohled | 2,8m | | Boční pohled | 1,5m | | Boční pohled | 3m | | Boční pohled | 6m | | Boční pohled | 9m | | Boční pohled | 10m | | Půdorys (horní pohled) | 6m | | Půdorys (horní pohled) | 3m | | Půdorys (horní pohled) | 6m | | Půdorys (horní pohled) | 9m | | Půdorys (horní pohled) | 10m |Připojení 1 čidla
Připojení více čidel
Možné zapojit až 10 ks pohybových čidel.
| Napájení 230 V AC | |
| Spotřeba < 1 W | |
| Rozsah nastavení intenzity osvětlení 10 - 2000 Lux | |
| Maximální spínaný výkon 16 A | |
| Úhel snímaní ∅ 360° | |
| Doba doběhu (světlo) 5s - 10 min. | |
| Provozní teplota -20 °C až 40 °C | |
| Krytí IP20 |
Typy záteží:
| Žárovky 2300 W | |
| Zářivka nekompenzovaná | max. 250 VA |
| Zářivka kompenzovaná | max. 4 x 58 W, C≤ 88 μF |
| Úsporné žárovky max. 3 ks | |
| LED žárovky max. 100 W nebo 3 ks |
Montáž smí provádět jen osoba s odpovídající kvalifikací! Montáž musí být prováděna bez napětí! Záruka se nevztahuje na závady vzniklé špatnou nebo nevhodnou montáží a zkratu na zátěži
Záruka na výrobek je 3 roky
V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.
Výrobce: ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel.: +420 541 230 216
www.elbock.cz
