NÁVOD K OBSLUZE IR20 Elektrobock
Pro spínání žárovkového osvětlení.
Zapojení bez nulového vodiče.
Možnost ovládání tlačítky z více míst.
Je určen pro spínání ohmické zátěže (žárovkové osvětlení) v obytných prostorách, jako jsou chodby, obývací místnosti atd. Moderní zapojení spínacího prvku a mechanická konstrukce umožňuje přímé nahrazení obyčejného vypínače (řazení 1) za tento elektronický prvek. Pomocí regulačních prvku je možnost nastavit citlivost na světlo, pohyb a délku sepnutí. Světlo je také možné ovládat dalšími tlačitky (řazení 1/0) z více míst.
MONTÁŽ
Varianta s ovládáním z jednoho místa:
Montáž se provádí do instalačních krabic typu KU i KP jednoduchou záměnou za původní vypínač. Fázový vodič se připojí na svorku označenou ↓ a výstup pro žárovku na svorku ↑ .

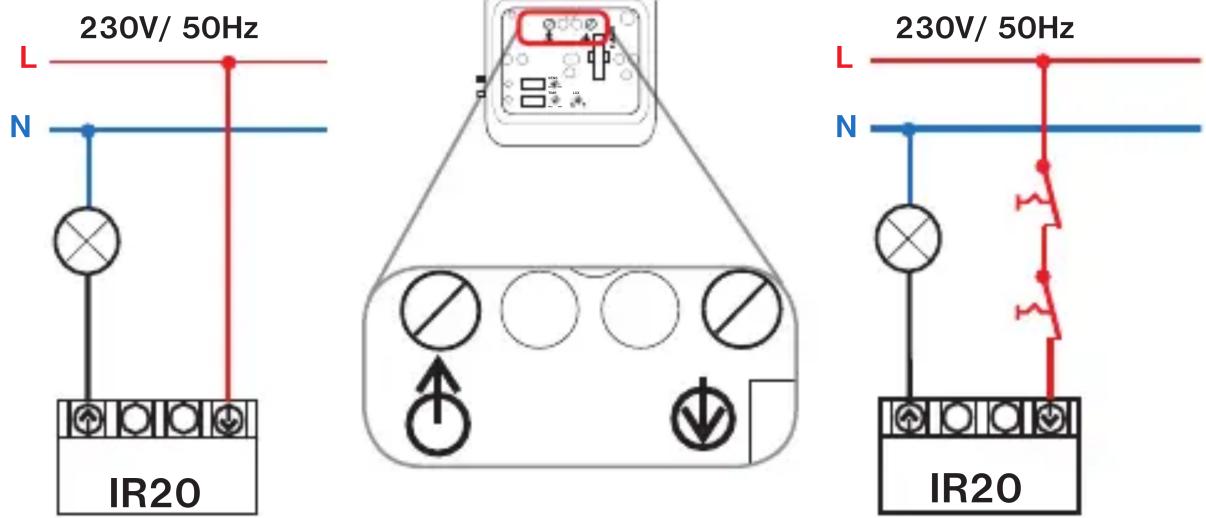

Montáž proved'te dle schématu č.1.
Varianta s ovládáním z více míst:
Zapojení dle schématu č.2. Obvod má speciální funkci, která umožňuje zapnutí osvětlení na dobu 8 hodin. Krátkým vypnutím tlačítka (0,5 až 1s) dojde k zapnutí osvětlení. Po 8 hodinách dojde k automatickému vypnutí. Zapnutí při této funkci lze zrušit opětovným krátkým stisknutím kteréhokoliv tlačítka.
Schéma č.1 Schéma č.2
Montáž může provádět (bez napětí) jen osoba s odpovídající kvalifi kací!
POPIS PRVKÜ

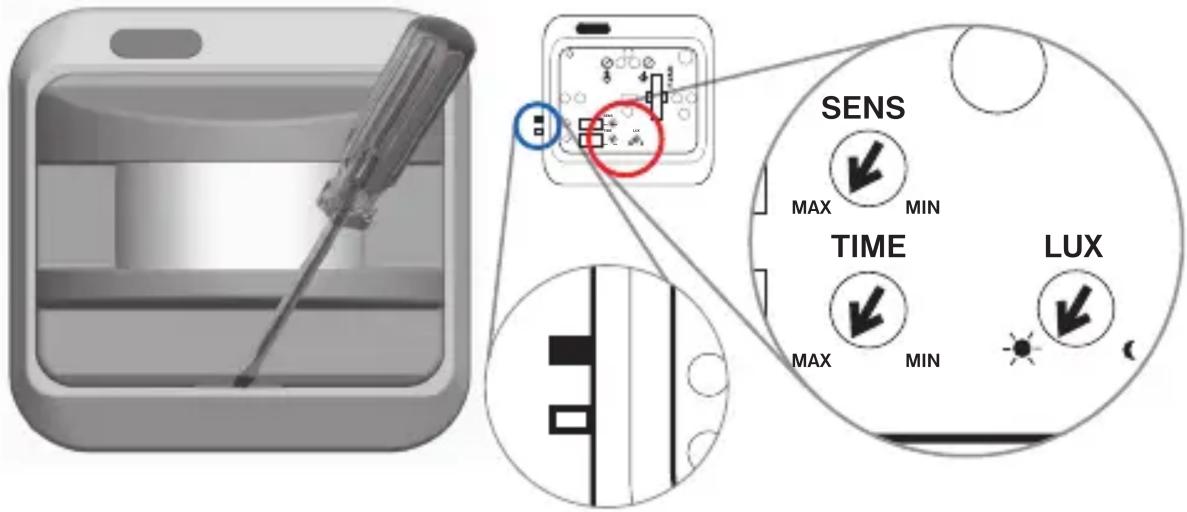

Pomocí malého šroubováku odstraníme vrchní kryt IR20.
PŘEPÍNAČ STAVU:
Umožňuje trvalé sepnutí osvětlení
Horní poloha – PIR čidlo je aktivní
Dolní poloha - žárovka trvale svítí (vhodné např. při úklidu)
NASTAVENÍ DOBY SEPNUTÍ:
Trimrem TIME (čas) nastavíme požadovanou dobu sepnutí osvětlení.
Poloha MIN odpovídá času cca 15 s
Poloha MAX odpovídá času cca 2 minuty
NASTAVENÍ CITLIVOSTI NA SVĚTLO:
Trimrem LUX (světlo) nastavíme požadovanou úroveň, od kdy má světlo svítit v návaznosti na okolní osvětlení.
Postup: Trimr LUX nastavíme do polohy “(“ a postupným otáčením proti směru hodinových ručiček zvolíme okamžik sepnutí.
Poloha ( - zapíná při tmě
Poloha ⚙️- zapíná i ve dne
DETEKCE POHYBU:
Trimrem SENS (citlivost) nastavíme požadovanou citlivost na pohyb (MIN = cca 2 m, MAX= 8 m).
Postup: Trimr nastavíme do polohy minimální citlivosti a postupně otáčíme po směru hodinových ručiček. Tím zvyšujeme citlivost přístroje na změnu pohybu osoby. V nejvzdálenějším místě, kde chceme snímat tento pohyb zkoušíme reakci přístroje. Při nastavení zbytečně velké citlivosti, může dojít k náhodnému spínání.
Detekce signálu je ovlivněna viz obrázek na zadní straně.
POHYBOVÉ ČIDLO IR20

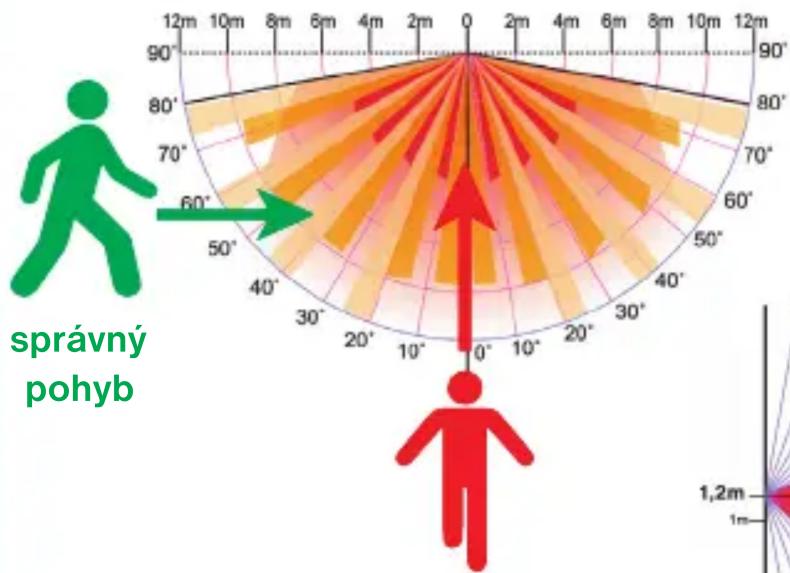

Velikost detekčního pole snímání je ovlivněna umístěním IR20.
Detekční pole a orientace pohybu
nevhodný pohyb
snížená citlivost
Doporučená montážní výška čidla je 1.2 m
Technické parametry
| Napájení 230 V/ 50 Hz | |
| Odporová zátěž 40 až 300 W | |
| Detekční úhel 160° | |
| Doba sepnutí 15 s až 2 min. | |
| Citlivost na světlo 5 Lux až 1000 Lux | |
| Detekční dosah (při 21°C) 2 | až 8 m |
| Spínací pvek triak | |
| Pojistka F2/1500 A, 250 V | |
| Stupeň krytí IP20 | |
| Pracovní teplota 0°C až +40°C | |
Nelze použít pro uvedené typy zátěží:
úsporné žárovky
zářivky
LED osvětlení
Záruka na výrobek je 2 roky. V případě záručního a pozáručního servisu, zašlete výrobek (včetně kopie potvrzeného dokladu o koupi) na adresu výrobce.
