NÁVOD K OBSLUZE IR28B Elektrobock

POHYBOVÉ PROFI ČIDLO pro spínání žárovek, zářivek i LED

IR28B Profi

Stropní čidlo IR28B Profi slouží k automatickému spínání osvětlení po narušení detekčního pole. Jedná se o infračervený snímač pohybu, který reaguje na tepelné změny v oblasti zachycení a na základě těchto změn spíná připojené zařízení. Nové vnitřní zapojení s omezením proudových nárazů, umožňuje použití čidla i pro spínání kapacitních zátěží (ZÁŘIVEK a LED). Toto řešení zvyšuje odolnost kontaktů použitého relé, a tím zaručuje delší životnost čidla.

Další výhody jsou velký detekční úhel v horizontální i vertikální rovině, regulace citlivosti na světlo, nastavitelná doba sepnutí a indikace funkce čidla.

Je výhradně určen pro vnitřní prostory, kde hlavním požadavkem je větší počet spínání osvětlení (schodiště, chodby, průmyslové objekty).

UMÍSTĚNÍ

Jelikož oblast zachycení je ovlivněna nejen místem a výškou instalace, ale i směrem a rychlostí pohybu v detekčním poli dbejte následujících doporučení.

- výška instalace >2,6 m (při větších výškách se dosah může prodloužit, ale zároveň klesá citlivost detekce)

- vzdálenost od svítidel s vyšším vyzařováním tepla >1,5 m

- vyberte místo, kde jeho činnost nebude ovlivněna prímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy (příčky, vyšší předměty).

Regulační prvek citlivosti na světlo slouží k nastavení doby mezi denním světlem, šerem nebo tmou. Tím zabráníme spínání světla ve dne.

spíná i za denního světla

spíná při nízké intenzitě osvětlení

2. Doba sepnutí (TIME):

Tímto regulačním prvkem lze nastavit požadovanou dobu, po kterou má svítidlo, po ukončení detekce pohybu, zůstat rozsvíceno.

min

cca 5 s

max

cca 10 minut

3. Změna dosahu (SENS):

Lze regulovat dosah čidla maximálně do 12 m.

PHOTO - regulace citlivosti na světlo

TIME - doba sepnutí

SENS - změna dosahu

INSTALACE

1, Vyberte vhodné místo, nejlépe však napříč hlídané plochy do výšky > 2,6 m.
2, Pomocí malého šroubováku stlačte západku a tahem odstraňte přední kryt čidla (viz obr.1).
3, Vypněte hlavní přívod el. energie, připojte vodiče dle schématu a poté připevněte čidlo na stěnu (viz obr.2) s ohledem na správné umístění (viz str.1).
Pozn.: Při prvním připojení k el. siti dojde k automatickému sepnutí na dobu nastavenou prvkem TIME. Po vypnutí je nutné počkat cca 30s (probíhá inicializace procesoru), poté je čidlo plně připraveno k použití!
4, Nastavte parametry citlivost na světlo, dobu sepnutí a detekční dosah dle Vašich požadavků.
5, Připevněte zpět přední kryt čidla (viz obr. 1).

Obr.1 Obr.2

Po zapojení otestujte všechny funkce

a ujistěte se o správném nastavení.

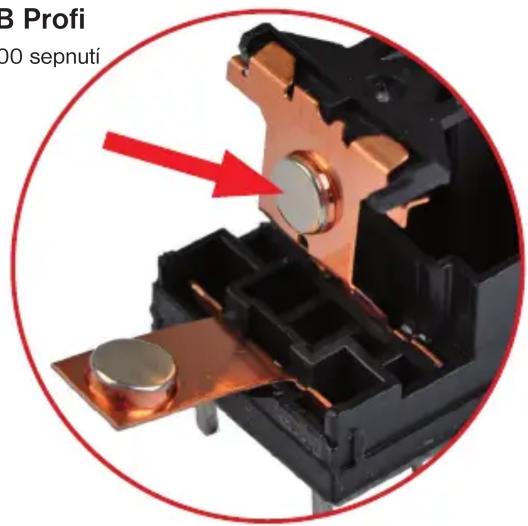

UKÁZKY STAVU KONTAKTŮ RELÉ PO 10.000 SEPNUTÍ

U některých zdrojů světla může proud dosahovat mžikově až 80 A (< 20 ms). IR28B Profi jsou osazena speciálně vyvinutým reléovým výstupem, který odolává těmto velkým proudovým nárazům. Díky této vlastnosti garantujeme téměř neomezený počet sepnutí.

IR28B Profi
po 10.000 sepnutí

Běžný typ čidla
po 10.000 sepnutí

Zářivka 2x 80 W (EP QT-FQ)

3 SENSORY UVNITŘ

Další výhodou těchto čidel je velký detekční úhel jak v horizontální tak ve vertikální rovině, který zabezpečují 3 snímací sensory uvnitř IR28B Profi.

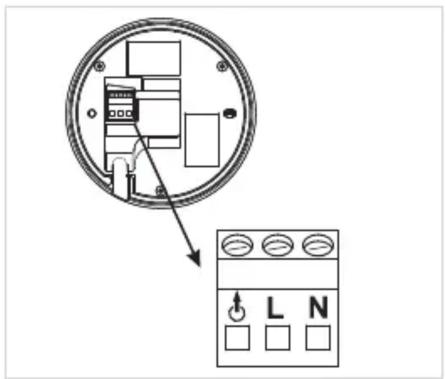

Detail svorek: Standardní zapojení:

Zapojení čidla přes stykač, který spíná osvětlení:

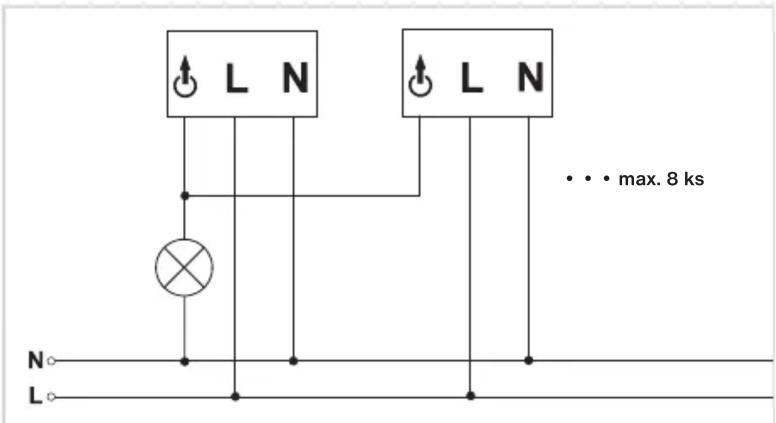

Paralelní zapojení více detektorů (max. 8 ks):

Standardní s funkcí trvalého sepnutí osvětlení:

Při použití krouceného vodiče, použijte dutinky!

Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

Záruka se nevztahuje na závady vzniklé špatnou nebo nevhodnou montáží a zkratu na zátěži.

TECHNICKÉ PARAMETRY
Napájení 230 V/ 50 Hz
Spínaný výkon	3680 W cos φ = 11840 W cos φ = 0.5
Imax (mžikový, < 20 ms) až 100 A
Imax (trvalý) až 16 A
Příkon max. 1W
Detekční dosah (< 24°C)	max.12 m (nastavitelný)
Detekční úhel 360°
Doba sepnutí 5s až 10 m	n (nastavitelná)
Instalační výška >2,6 m
Citlivost na světlo <3 až >	1000Lux (nastavitelná)
Stupeň krytí IP20
Pracovní teplota	0°C až +40°C

TECHNICKÉ PARAMETRY

Záruční doba je 5 let!
