NÁVOD K OBSLUZE WS390 Elektrobock

BEZDRÁTOVÉ POHYBOVÉ ČIDLO

WS390

VYSÍLAČ KOMPATIBILNÍ S PŘIJÍMAČI ŘADY WS3xx

Nastavitelné parametry:

• doba sepnutí 5 s až 10 min.
  • citlivost na světlo 3 až 1000 Lux
• maximální detekční vzdálenost 2 až 4 m

MONTÁŽ A UMÍSTĚNÍ

WS390 instalujte na vhodné místo (do výšky 2,5 až 4 m nad podlahou) tam, kde jeho činnost nebude ovlivněna přímým prouděním teplého/chladného vzduchu, slunečním zářením a jinými rušivými vlivy (zahrnutí závěsu, stažení žaluzií, zastavění nábytkem atd.).

Neumístujte v blízkosti silových vodičů a velkých kovových předmětů!

Nesmí být montován na kovové podklady! Určen pro vnitřní použití!

V případě nevhodného umístění se podstatně sníží dosah celé soupravy!

POZOR!

Dosah infrapasivního spínače je závislý také na rychlosti pohybu a teplotě okolí, čidlo instalujte ve vzdálenosti min. 1,5 m od zdrojů tepla (svítidla, topná tělesa).

UMÍSTĚNÍ

ORIENTACE POHYBU

SPRÁVNĚ

1) Vyberte vhodné místo (vyvarujte se míst viz „Montáž a umístění“).

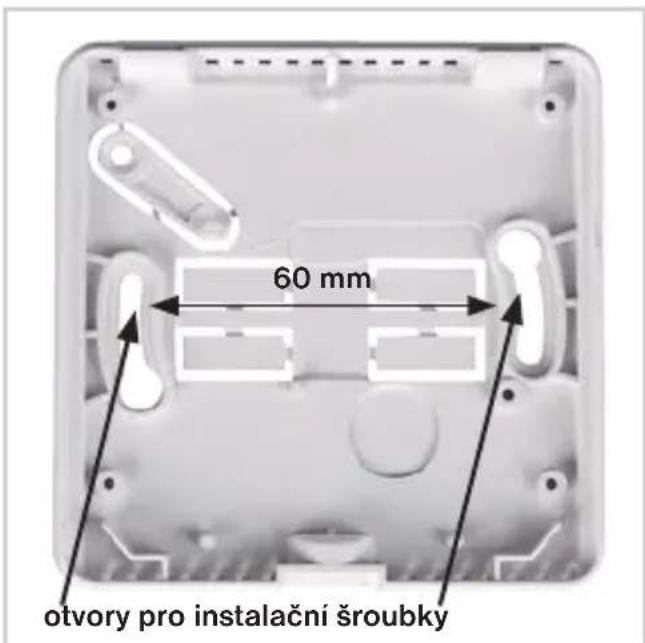

2) Využijte instalační krabici nebo si na daném místě připravte otvory podle roztečí základního rámu (viz obr.3)
3) Vyšroubujte aretační šroub a odejměte přední část čidla s elektronikou (str.3, obr.1).
4) Připevněte zadní část čidla na instalační krabici (str.3, obr.3).
5) Při prvním použití odstraňte ochranný papírek baterií v přední části čidla (str.3, obr.2).
6) Připravte si přijímač, který bude čidlo spínat a uved'te jej do režimu učení kódu.
7) Postupujte podle odstavce „ Nastavení “ (str.4), po nastavení dokončete montáž.

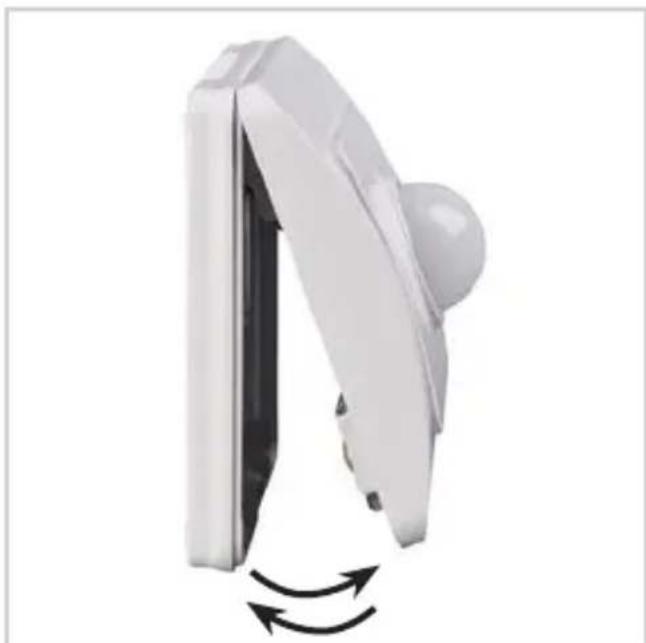

8) Nasad'te přední část čidla na zadní (obr.4) a zabezpečte aretačním šroubkem (obr.1).

Or. 1 Vyšroubujte pojistný šroub a odejměte elektroniku čidla.

Obr.3 Připevněte zadní část čidla na stěnu.

Obr.2 Umístění baterií, dbejte vždy na správnou polaritu.

Obr.4 Nasad'te díl s elektronikou na spodní část a zajistěte pojistným šroubem.

1) Uchopte prední část čidla ze strany součástek a natočte o 90° dle obr.5.
2) Připravte si vybraný přijímač do režimu učení (podle návodu na daný přijímač).

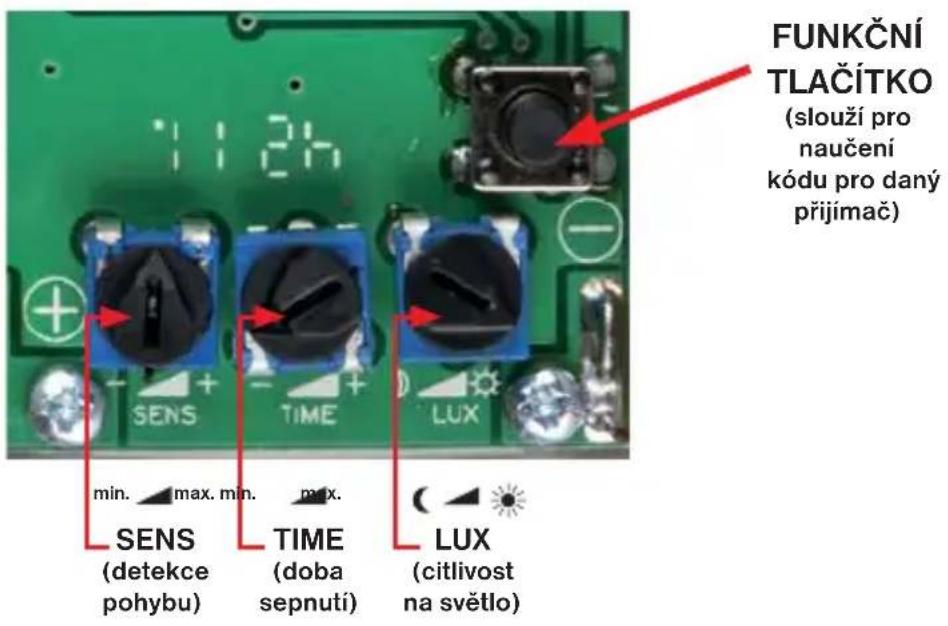

3) Na čidle stiskněte FUNKČNÍ TLAČÍTKO, dojde k vyslání signálu a blikne červená indikační dioda (obr.6).
4) Přijímač potvrdí příjem kódu, a tím je čidlo naučeno na spínání daného přijímače.
5) Čidlo se synchronizuje po dobu nastavenou trimrem TIME, poté je WS390 plně funkční.
6) Proved'te nastavení ostatních parametrů (SENS, TIME, LUX) dle potřeby a daných instalačních podmínek.

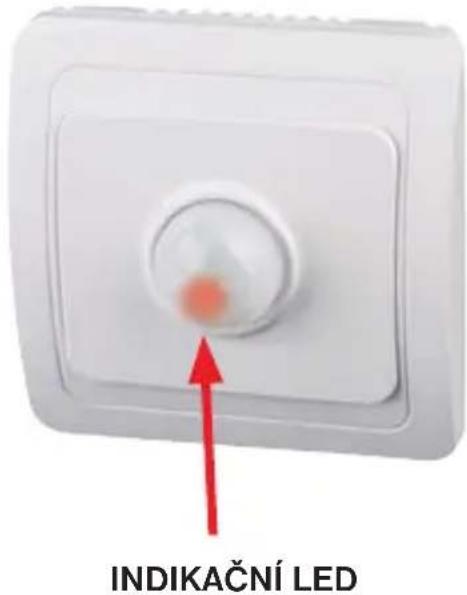

Při narušení detekčního pole dojde k vyslání signálu, které je indikováno bliknutím červené LED v přední části WS390 (obr.6).

Obr.5

Obr.6

DETEKCE POHYBU (SENS):

Trimrem SENS (citlivost) nastavíme maximální požadovanou citlivost na pohyb.

Postup: Trimr nastavíme do polohy minimální citlivosti a postupně otáčíme ve směru hodinových ručiček. Tím zvyšujeme citlivost přístroje na změnu pohybu osoby.

V nejvzdálenějším místě, kde chceme snímat tento pohyb zkoušíme reakci přístroje.

Při nastavení zbytečně velké citlivosti, může dojít k náhodnému spínání.

NASTAVENÍ DOBY SEPNUTÍ (TIME):

Trimrem TIME (čas) nastavíme požadovanou dobu sepnutí osvětlení = doba, po kterou bude osvětlení zapnuto od okamžiku ukončení detekce pohybu.

Lze nastavit v rozsahu 5 s až 10 minut.

NASTAVENÍ CITLIVOSTI NA SVĚTLO (LUX):

Trimrem LUX (světlo) nastavíme požadovanou úroveň, od kdy má světlo svítit v návaznosti na okolní osvětlení.

Postup: Trimr LUX nastavíme do polohy “(“ a postupným otáčením ve směru hodinových ručiček zvolíme okamžik sepnutí.

Poloha ( - zapíná při tmě

Poloha ⚙ – zapíná i ve dne

VÝMĚNA BATERIÍ:

Pokud pri pohybu pred cidlem nedochází k bliknutí červené LED uvnitř čidla, je nutné provést výměnu baterií. Používejte zásadně 2 x 1,5 V alkalické baterie typ AA.

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

PŘÍKLADY:

• WS390 je schopné ovládat i více přijímačů WS3xx.
• U prijímačů WS3xx použitých s WS390 nelze využít časovou funkci prijímače.
• Při použití 10-ti kanálového přijímače WS304-10 je možné jedním čidlem ovládat až 3 kanály.
• Jeden prijímač může prijímat signály až od 8-mi čidel.
• Doba životnosti baterií je dána četností vysílání na daný přijímač.

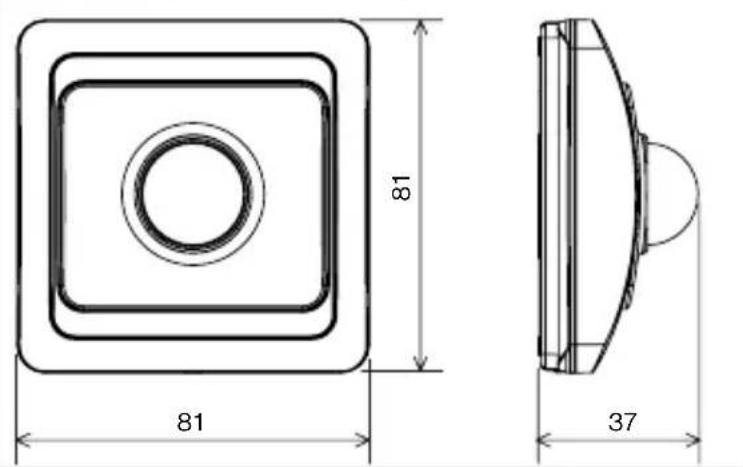

Rozměry: Detekční pole:

BEZDRÁTOVÉ POHYBOVÉ ČIDLO WS390WS

Slouží pro bezdrátové spínání elektrických spotřebičů (např. osvětlení, zvonek, alarm atd.) v obytných prostorách, jako jsou chodby, obývací místnosti a jiné. Součástí je infrapasivní snímač, který při změně v hlídaném poli (pohyb v detekčním poli) automaticky vyšle signál pro sepnutí daného přijímače, který spíná připojené zařízení. WS390 dále umožňuje nastavit dobu sepnutí po ukončení detekce pohybu (zpoždění vypnutí), citlivost na světlo a maximální detekční vzdálenost.

Doporučené typy přijímačů WS3xx:

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek WS390 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

V Kuřimi 1.8.2012

na www.elbock.cz

Technické parametry
Napájení 2 x 1.5 V	alkal. baterie typ AA
Typ komunikace obousměrná
Frekvence 433,92	MHz
Dosah 25 až 35 m	(v zástavbě)
Detekční úhel 360°
Doba sepnutí 5 s až 10 min.
Citlivost na světlo < 3 Lux až 1000 Lux
Detekční dosah 2 až 4 m
Životnost baterií až	2 roky
Stupeň krytí IP20
Pracovní teplota 0°C až +40°C
