NÁVOD K OBSLUZE WS380 Elektrobock

BEZDRÁTOVÉ POHYBOVÉ ČIDLO

WS380

Vysílač kompatibilní s přijímači řady ws3xx

Nastavitelné parametry:

• doba sepnutí
  • citlivost na světlo
• maximální detekční vzdálenost

WS380 instalujte na vhodné místo (do výšky min. 1-1.5 m nad podlahou) tam, kde jeho činnost nebude ovlivněna přímým prouděním teplého/chladného vzduchu, slunečním zářením a jinými rušivými vlivy (zahrnutí závěsu, stažení žaluzii, zastavění nábytkem atd.).

Neumístujte v blízkosti silových vodičů a velkých kovových předmětů! Nesmí být montován na kovové podklady! Určen pro vnitřní použiti! V případě nevhodného umístění se podstatně sníží dosah celé soupravy!

POZOR!

Dosah infrapasivního spínače je závislý také na rychlosti pohybu a teplotě okolí, čidlo instalujte ve vzdálenosti min. 1.5 m od zdrojů tepla (svítidla, topná tělesa!

POSTUP MONTÁŽE

1) Vyberte vhodné místo (vyvarujte se míst viz „Montáž a umístění“).
2) Využijte instalační krabici nebo si na daném místě připravte otvory podle roztečí základního rámu (viz obr.3)
3) Vyšroubujte aretační šroub a odejměte přední část čidla s elektronikou (str.4, obr.1).
4) Připevněte zadní část čidla na instalační krabici (str., obr.3).
5) Při prvním použití odstraňte ochranný papírek baterií v přední části čidla (str., obr.2).
6) Připravte si přijímač, který bude čidlo spínat a uved'te jej do režimu učení kódu.
7) Postupujte podle odstavce „ Nastavení “ (str.5), po nastavení dokončete montáž.
8) Nasad'te přední část čidla na zadní (obr.4) a zabezpečte aretačním šroubkem (obr.1).

Obr.1 Vyšroubujte pojistný šroub a odejměte elektroniku čidla.

Obr.3 Připevněte zadní část čidla na stěnu.

Obr.2 Umístění baterií, dbejte vždy na správnou polaritu.

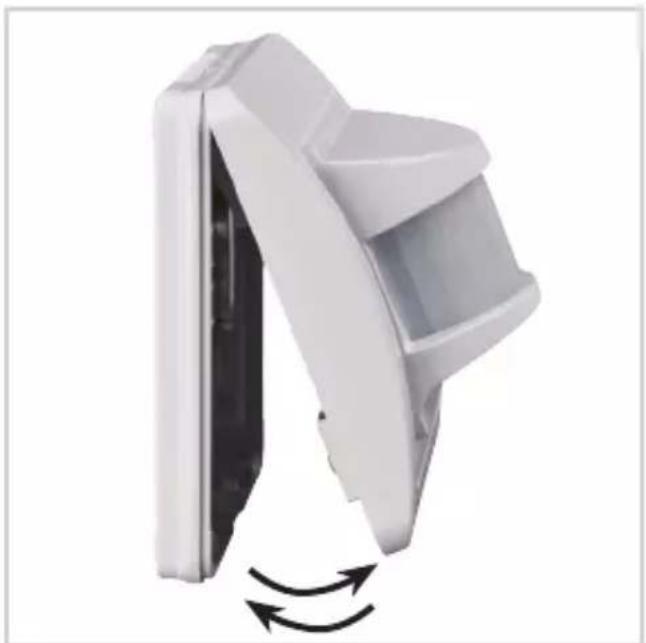

Obr.4 Nasad'te díl s elektronikou na spodní část a zajistěte pojistným šroubem.

1) Uchopte prední část čidla ze strany součástek a natočte o 90° dle obr.5.
2) Připravte si vybraný přijímač do režimu učení (podle návodu na daný přijímač).
3) Na čidle stiskněte FUNKČNÍ TLAČÍTKO, dojde k vyslání signálu a blikne červená indikační dioda (obr.6).
4) Přijímač potvrdí přijem kódu, a tím je čidlo naučeno na spínání daného přijímače.
5) Čidlo se synchronizuje po dobu nastavenou trimrem TIME, poté je WS380 plně funkční.
6) Proved'te nastavení ostatních parametrů (SENS, TIME, LUX) dle potřeby a daných instalačních podmínek.

Při narušení detekčního pole dojde k vyslání signálu, které je indikováno bliknutím červené LED v přední části WS380 (obr.6).

Obr.5

FUNKČNÍ TLAČÍTKO

(slouží pro naučení kódu pro daný přijimač)

Obr.6

Trimrem SENS (citlivost) nastavíme maximální požadovanou citlivost na pohyb.

Postup: Trimr nastavíme do polohy minimální citlivosti a postupně otáčíme ve směru hodinových ručiček. Tím zvyšujeme citlivost přístroje na změnu pohybu osoby.

V nejvzdálenějším místě, kde chceme snímat tento pohyb zkoušíme reakci přístroje.

Při nastavení zbytečně velké citlivosti, může dojít k náhodnému spínání.

NASTAVENÍ DOBY SEPNUTÍ (TIME):

Trimrem TIME (čas) nastavíme požadovanou dobu sepnutí přijímače = doba, po kterou bude přijímač zapnut od okamžiku ukončení detekce pohybu (neplatí pro WS306, WS307).

Lze nastavit v rozsahu 5 s až 10 minut.

NASTAVENÍ CITLIVOSTI NA SVĚTLO (LUX):

Trimrem LUX (světlo) nastavíme požadovanou úroveň, od kdy má být přijímač sepnut v návaznosti na okolní osvětlení.

Postup: Trimr LUX nastavíme do polohy “(“ a postupným otáčením ve směru hodinových ručiček zvolíme okamžik sepnutí.

Poloha ( - zapíná při tmě

Poloha ⚙️ – zapíná i ve dne

VÝMĚNA BATERIÍ:

Pokud při pohybu před čidlem nedochází k bliknutí červené LED uvnitř čidla, je nutné provést výměnu baterií. Používejte zásadně 2 x 1.5 V alkalické baterie typ AA. Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

PŘÍKLADY:

• WS380 je schopné ovládat i více přijímačů WS3xx.
• U príjímačů WS3xx použitých s WS380 nelze využít časovou funkci príjímače.
• Při použití 10-ti kanálového přijímače WS304-10 je možné jedním čidlem ovládat až 3 kanály.
• Jeden přijímač může přijímat signály až od 8-mi čidel.
• Doba životnosti baterií je dána četností vysílání na daný přijímač.

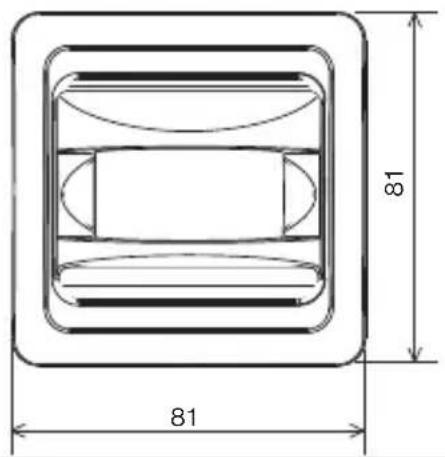

Rozměry:

Detekční pole:

Slouží pro bezdrátové spínání elektrických spotřebičů (např. osvětlení, zvonek, alarm atd.) v obytných prostorách, jako jsou chodby, obývací místnosti a jiné. Součástí je infrapasivní snímač, který při změně v hlídaném poli (pohyb v detekčním poli) automaticky vyšle signál pro sepnutí daného přijimače, který spíná připojené zařizení. WS380 dále umožňuje nastavit dobu sepnutí po ukončení detekce pohybu (zpoždění vypnutí), citlivost na světlo a maximální detekční vzdálenost.

Doporučené typy přijímačů WS3xx:

WS301

WS302

WS303

WS304-10

WS304-2-5VDC

WS304-3-230 VAC

Technické parametry

Napájení	2 x 1.5 V alkal. baterie typ AA
Typ komunikace	obousměrná
Frekvence	433.92 MHz
Vf výkon	< 10 mW
Dosah	25 až 35 m (v zástavbě)
Detekční úhel	180°
Doba sepnutí	5 s až 10 min.
Citlivost na světlo	< 3 až 1000 Lux
Detekční dosah	5 až 10 m
Životnost baterii	až 2 roky
Stupeň krytí	IP20
Pracovní teplota	0 až +40°C

WS304-4-5VDC

WS305

WS306/WS307

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení WS380 je v souladu se směmicí 2014/53/EU. Úplné zněni EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz.

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

Technická podpora (do 14h)

Mobil: [phone]

[phone]

www.elbock.cz
