NÁVOD K OBSLUZE IR30 Elektrobock

Je určen pro spínání elektrických spotřebičů (osvětlení) v obytných prostorách, jako jsou chodby, obývací místnosti atd. Jedná se infrapasivní snímač, který při změně v hlídaném poli (pohyb v detekčním poli) automaticky zapne připojené osvětlení. IR30 dále umožňuje nastavení doby sepnutí po ukončení detekce pohybu (zpoždění vypnutí), citlivosti na světlo a detekční vzdálenosti.

MONTÁŽ A UMÍSTĚNÍ

IR30 instalujte na vhodné místo (do výšky min. 1 - 1,5 m nad podlahou) tam, kde jeho činnost nebude ovlivněna přímým prouděním teplého/chladného vzduchu, slunečním zářením a jinými rušivými vlivy (zahrnutí závěsu, stažení žaluzií, zastavění nábytkem atd.)

POZOR!

Dosah infrapasivního spínače je závislý také na teplotě okolí, rychlosti a směru pohybu. Čidlo instalujte ve vzdálenosti min. 1,5 m od zdrojů tepla (svítidla, topná tělesa).

Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

UMÍSTĚNÍ

ORIENTACE POHYBU

1) Vypněte hlavní jistič;
2) Ujistěte se, že instalační krabice je usazena rovnoběžně se zdí;
3) Oddělte silovou část čidla od mikroprocesorové (hlavní) části viz obr. 1;

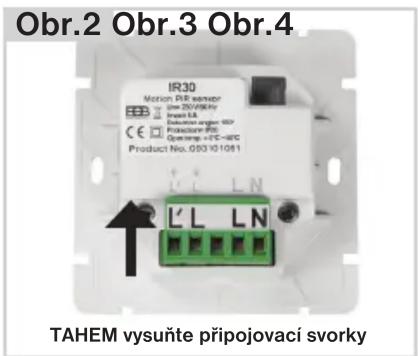

4) Ze zadní části vysuňte připojovací svorky viz obr.2;
5) Na svorky připojte vodiče podle schématu zapojení viz níže;

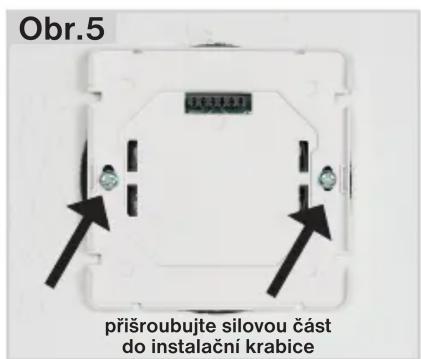

6) Zasuňte svorky nazpět do svorek čidla a připevněte silovou část do instalační krabice viz obr.4,5;

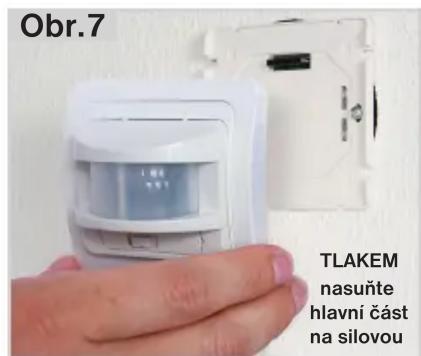

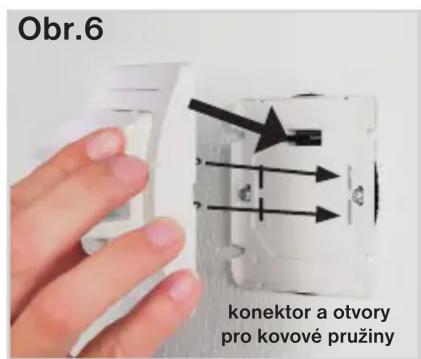

7) Hlavní část zasuňte do silové části a zatlačte, kovové pružiny musí zapadnout do určených otvorů viz obr.6,7;
8) Zapněte hlavní jistič a čidlo je připraveno k použití.

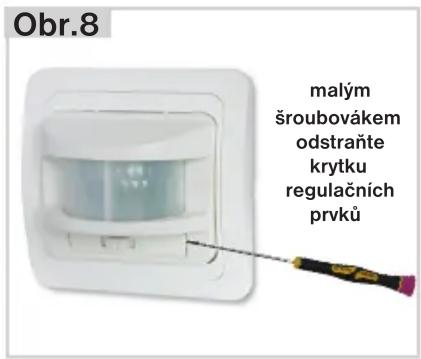

Pozn.: po zapojení nastavte funkce IR30 podle str.3 (viz obr.8,9).

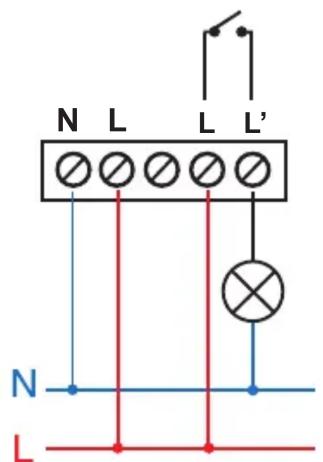

Schéma zapojení:

Před zapojením vodičů do svorek, opatřete vodiče dutinkou podle obr.3!

POPIS PRVKŮ

PŘEPÍNAČ FUNKCÍ:

OFF trvalé vypnutí

AUTO automatické spínání

ON trvalé zapnutí

NASTAVENÍ DOBY SEPNUTÍ (TIME):

Trimrem TIME (čas) nastavíme požadovanou dobu sepnutí osvětlení = doba, po kterou bude osvětlení zapnuto od okamžiku ukončení detekce pohybu. Lze nastavit v rozsahu 5 s až 10 minut.

NASTAVENÍ CITLIVOSTI NA SVĚTLO (LUX):

Trimrem LUX (světlo) nastavíme požadovanou úroveň, od kdy má světlo svítit v návaznosti na okolní osvětlení.

Postup: Trimr LUX nastavíme do polohy “(“ a postupným otáčením ve směru hodinových ručiček zvolíme okamžik sepnutí.

Poloha ( - zapíná při tmě

Poloha ⚙️ – zapíná i ve dne

DETEKCE POHYBU (SENS):

Trimrem SENS (citlivost) nastavíme požadovanou citlivost na pohyb. Lze nastavit v rozsahu cca 2 m až 12 m.

Postup: Trimr nastavíme do polohy minimální citlivosti a postupně otáčíme ve směru hodinových ručiček. Tím zvyšujeme citlivost přístroje na změnu pohybu osoby. V nejvzdálenějším místě, kde chceme snímat tento pohyb zkoušíme reakci přístroje. Při nastavení zbytečně velké citlivosti, může dojit k náhodnému spínání.

Pozn.: životnost kontaktů je při maximální zátěži zaručena na 10.000 sepnutí!

POHYBOVÉ ČIDLO

IR30

IR30 je infrapasivní snímač, kde výstupním prvkem je relé a proto je vhodný pro spínání téměř všech typů zátěží (viz Technické parametry). Po zaregistrování pohybu v daném prostoru, čidlo automaticky sepne připojený elektrický spotřebič (nejčastěji osvětlení) a vypne po nastavené době. Použitím čidla ušetřite energii - nemusíte přemýšlet, zda zůstalo světlo zapnuté, IR30 vždy zhasne za Vás. Díky regulačním prvkům je možné čidlo přizpůsobit tak, aby zapínalo světlo pouze pokud se setmí.

Vlastnosti:

vhodné pro spínání LED osvětlení
provozní režimy:
OFF (připojený spotřebič je trvale vypnutý)
AUTO (automatické spínání na základě pohybu v detekčním poli)
ON (připojený spotřebič je trvale zapnutý)
možnost nastavení doby sepnutí (5 s až 10 min.)
regulace citlivosti na světlo (zabrání zbytečnému spínání osvětlení ve dne)
možnost snížení detekčního dosahu
jednoduchá montáž systémem PLUG-IN

Systém PLUG-IN = rychlá a přehledná montáž, pohybové čidlo je rozděleno na silovou část a mikroprocesorovou hlavní část, která se spojí pouhým zasunutím propojovacích svorek. Do svorek silové části se připojí přívodní vodiče a upevní se do instalační krabice, poté stačí hlavní část nasunout na silovou a montáž je hotova.

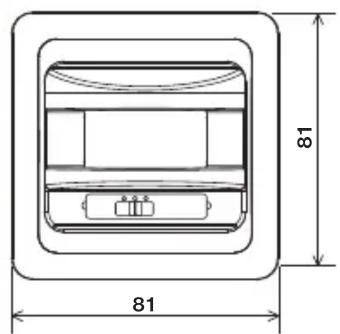

Rozměry:

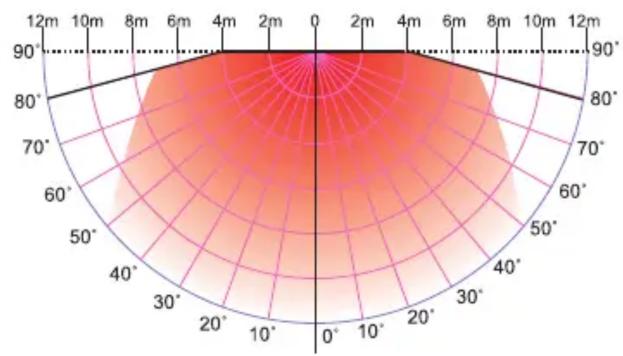

Obr.10 (detekční pole):

Technické parametry
Napájení 230 V/ 50 Hz
Imaxžárovkahalogen, trafo, zářivka nekompenzovanázářivka kompenzovanáúsporné žárovky	6 A1200 W350 VANedoporučujememax. 5 ks
Detekční úhel 180°
Doba sepnutí 5 s až 10 min.
Citlivost na světlo < 3 Lux až 1000 Lux
Detekční dosah 2 až 12 m
Stupeň krytí IP20
Pracovní teplota 0°C až +40°C

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

V případě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.
