NÁVOD K OBSLUZE M0501 Emos

Multifunkční měřící detektor je určen k detekci elektrického vedení, kovových a dřevěných objektů. Tento přístroj je určen pouze pro domácí použití, není určen k profesionálnímu použití.

Před použitím si pečlivě přečtěte návod k použití a uschovejte pro pozdější potřebu.

Technické informace:

Detekce: elektrického vedení, kovu, dřeva

Citlivost detekce

Typ předmětu Max. hloubka detekce
Dřevo 30 × 30 mm ≤18 mm
Kovová trubka ∅ 25 mm ≤30 mm
AC kabel elektrického vedení 90–250 V, 50–60 Hz ≤50 mm

Pracovní teplota a vlhkost: -7 °C až 40 °C, <75 %

Skladovací teplota a vlhkost: -20 °C až 50 °C, <85 %

Napájení: 9 V baterie (součástí balení)

Rozměry: 155 × 72 × 28 mm

Hmotnost: 127 g

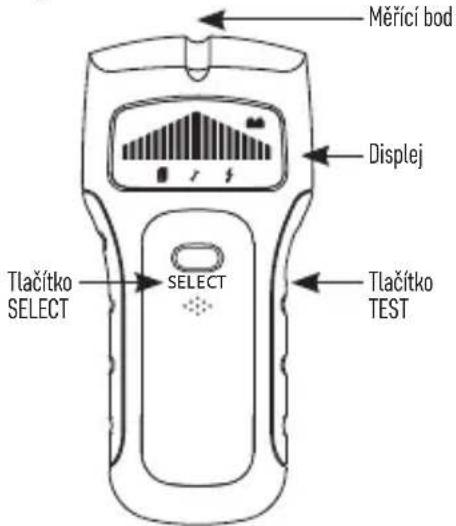

Popis detektoru:

Měřící bod Displej Tlačítko SELECT SELECT Tlačítko TEST

Popis displeje:
Sloupec grafu Středový sloupec Ikona vybité baterie

Ikona AC vedenílkona kovulkona dřeva

Uvedení do provozu

1. Vložte do detektoru 9V baterii, bateriový prostor je umístěn na zadní straně.
2. Používejte pouze alkalické baterie, nepoužívejte nabíjecí baterie.

Detekce skrytých objektů

Před každým použitím je zapotřebí detektor zkalibrovat.

Stiskněte tlačítko TEST po dobu cca 2 sekund.

Na displeji se zobrazí ikona měřeného materiálu (objektu).

Opakovaným stiskem tlačítka SELECT zvolte požadovaný druh materiálu (objektu):

dřevo kov vedenípod proudem (AC)

Potom přiložte detektor naplocho ke stěně, kde chcete vyhledávat skryté předměty.

Stiskněte krátce tlačítko TEST, na displeji problikne měřící graf a zazní zvukový signál – dvojité rychlé pípnutí.

Detektor je nyní zkalibrován na sílu stěny a můžete začít s detekcí skrytých objektů.

Na displeji bude blikat ikona zvoleného druhu předmětu.

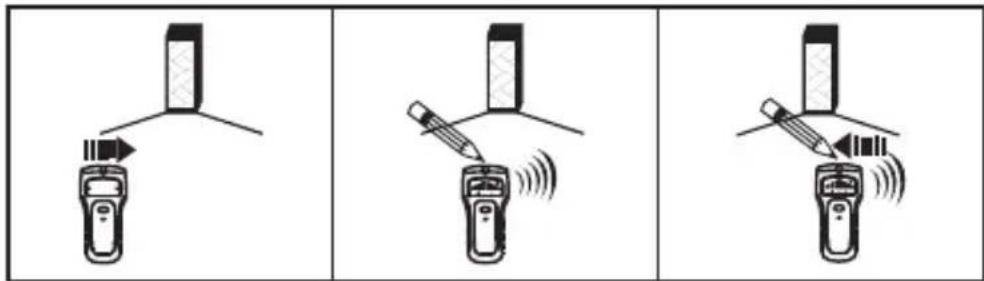

Pomalu jed'te měřícím detektorem podél stěny.

Když se sloupce grafu přibližují ke středovému sloupci, blížíte se k hledanému objektu.

Jsou-li všechny sloupce grafu kompletní a zazní trvalý zvukový signál, označte si tuto pozici.

Potom postupujte stejným způsobem, jen se k objektu přibližujte z druhé strany.

Jakmile zazní zvukový signál, označte tuto pozici.

Mezi těmito pozicemi je umístěn hledaný objekt.

V případě, že hledáte dřevěný objekt, postupujte stejně podle pokynů „Detekce skrytých objektů“.

Jakmile detektor najde objekt, označte jej.

Pro ujištění, že je objekt ze dřeva, přepněte tlačítkem SELECT na kov ( ).

Na stejném místě hledejte kov. Pokud detektor nenajde nic, je objekt ze dřeva.

Pokud něco najde, je objekt z kovu.

Vypnutí detektoru

Pro ukončení měření a vypnutí detektoru stiskněte dlouze tlačítko SELECT.

Vybitá baterie

Pokud je baterie v detektoru vybitá, zobrazí se ikona 📄.

Vyměňte baterii.

Vybitá baterie může způsobit chyby a nepřesné výsledky měření.

Upozornění

Otestujte detektor před použitím tím, že necháte rozpoznat známé potrubí, resp. známé elektrické vedení.

V případě pochybností se vždy zeptejte kvalifikovaného stavaře.

Pokud detektor nalezne střídavý proud (5), v žádném případě na tomto místě nevrtejte! Hrozí nebezpečí úrazu elektrickým proudem.

Vždy vypněte napájení, pokud pracujete v blízkosti vodičů střídavého proudu.

Stíněné vodiče nebo živé vodiče umístěné v kovovém obložení, pokovaných stěnách nebo skrz silné stěny, nebudou detekovány.

Dále nebudou detekovány telefonní kabely, TV kabely, přerušené kabely nebo kabely, které nejsou pod živým napětím.

Přístroj je určen pro detekci 110/230 V\~ elektrických vodičů pod napětím. Rovněž bude detekována přítomnost živých vodičů, jejichž napětí je víc než 230 V\~.

Pamatujte, že dveře nebo okna jsou běžně konstruována z několika druhů materiálu a je nutné tomu přizpůsobit způsob měření detektorem.

Pokud nemá stěna, kde chcete měřit rovný povrch, přiložte na stěnu lepenkový/kartonový papír.

Měření provádějte pouze jednou rukou, druhou volnou rukou se nepřibližujte k detektoru.

Pokud je na stěně tapeta, která obsahuje kovové části nebo vlákna, může být výsledek měření zkreslený.

Péče a údržba

Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:

- Nevystavujte výrobek přímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým změnám teploty. Snížilo by to přesnost snímání.

- Neumistujte výrobek do míst náchylných k vibracím a otřesům – mohou způsobit jeho poškození.

- Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, kratší energetickou výdrž, poškození baterií a deformaci plastových částí.

- Nevystavujte výrobek dešti ani vlhku.

- Neumist'ujte na výrobek žádné zdroje otevřeného ohně, např. zapálenou svíčku apod.

- Neumist'ujte výrobek na místa, kde není zajištěno dostatečné proudění vzduchu.

- Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky.

- K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čistící přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.

• Výrobek neponořujte do vody ani jiných kapalin.

- Výrobek nesmí být vystaven kapající ani stříkající vodě.

- Při poškození nebo vadě výrobku neprovádějte žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.

- Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat dzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

SK | Multidetektor

Pred použitím si pozorne prečítajte návod na použitie a uschovajte pre neskoršiu potrebu.

Typ predmetu Max. híbka detekcie
Drevo 30 × 30 mm ≤18 mm
Kovová rúrka ∅ 25 mm ≤30 mm
AC kabel elektrického vedení 90–250 V, 50–60 Hz ≤50 mm

Pracovná teplota a vlhkost': -7 °C až 40 °C, <75 %

Skladovacia teplota a vlhkost': -20 °C až 50 °C, <85 %

Merací bod Displej Tlačidlo SELECT (prepínač materiálu) SELECT Tlačidlo TEST

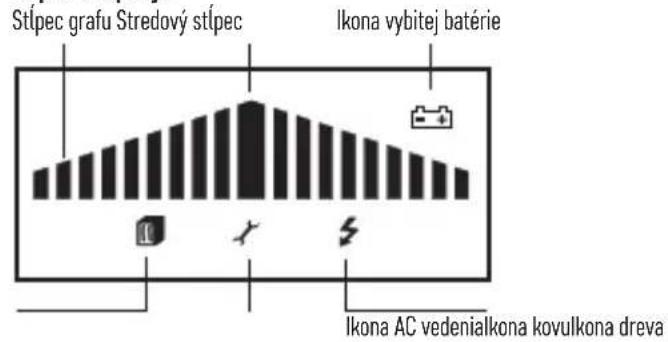

Popis displeja:

Stlpec grafu Stredový stlpec Ikona vybitej batérie Ikona AC vedenialkona kovulkona dreva

1. Vložte do detektora 9V batériu, batériový priestor je umiestnený na zadnej strane.
2. Používajte len alkalické batérie, nepoužívajte nabíjacie batérie.

Detekcia skrytých objektov

Na displeji sa zobrazí ikona meraného materiálu (objektu).

Opakovaným stlačením tlačidla SELECT zvolte požadovaný druh materiálu (objektu):

drevo kov

$

vedenie pod prúdom (AC)

Potom priložte detektor naplocho k stene, kde chcete vyhl'adávat' skryté predmety.

Stlačte krátko tlačidlo TEST, na displeji preblikne merací graf a zaznie zvukový signál – dvojité rýchle pípnutie.

Na displeji bude blikat' ikona zvoleného druhu predmetu.

Pomaly chod'te meracím detektorom pozdíž steny.

Akonáhle zaznie zvukový signál, označte túto pozíciu.

Ako náhle detektor nájde objekt, označte ho.

Pre uistenie, že je objekt z dreva, prepnite tlačidlom SELECT na kov (✗).

Otestujte detektor pred použitím tým, že necháte rozpoznat' známe potrubia, resp. známe elektrické vedenie.

Hrozí nebezpečenstvo úrazu elektrickým prúdom.

Vždy vypnite napájanie, ak pracujete v blízkosti vodičov striedavého prúdu.

Starostlivost' a údržba

- Nevystavujte výrobok dažďu ani vlhku.
