NÁVOD K OBSLUZE IR21-R Elektrobock
Nastavitelná doba sepnutí, citlivost a dosah. Třívodičové zapojení. Detekční úhel 140°. Pro spínání většiny elektrických spotřebičů.
POPIS
Je určen pro spínání elektrických spotřebičů (osvětlení) v obytných prostorách, jako jsou chodby, obývací místnosti atd. Mechanická konstrukce umožňuje nahrazení obyčejného vypínače (řazení 1).
Pomocí regulačních prvků je možnost nastavit citlivost na světlo, pohyb a délku sepnutí. Světlo je také možné ovládat dalšími tlačitky (řazení 1/0) z více míst.
MONTÁŽ
Varianta s ovládáním z jednoho místa:
Montáž se provádí do instalačních krabic typu KU i KP jednoduchou záměnou za původní vypínač. Fázový vodič se připojí na svorku označenou L, výstup pro žárovku na svorku L' a nulový vodič na svorku N.

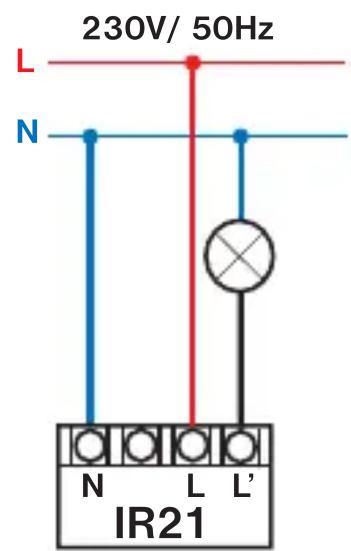

Montáž proved'te dle schématu č.1.
Varianta s ovládáním z více míst:
Zapojení dle schématu č.2. Obvod má speciální funkci, která umožňuje zapnutí osvětlení na dobu 8 hodin. Krátkým vypnutím tlačítka (0,5 až 1s) dojde k zapnutí osvětlení.
Po 8 hodinách dojde k automatickému vypnutí nebo v průběhu této funkce lze vypnout světlo opětovným krátkým stisknutím (0,5 až 1s) kteréhokoliv tlačítka.

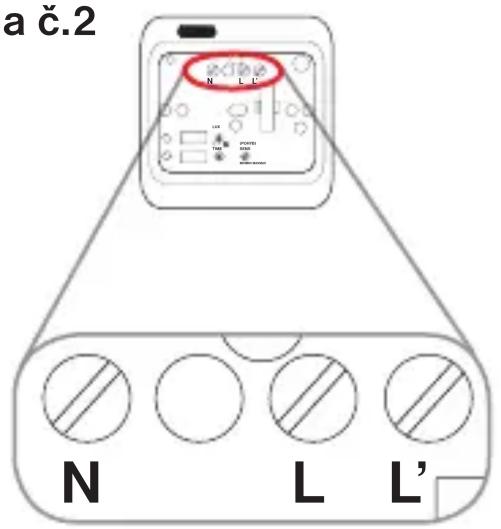

Schéma č.1 Schéma č.2
Montáž může provádět (bez napětí) jen osoba s odpovídající kvalifi kací!
POPIS PRVKÜ
Pomocí malého šroubováku odstraníme vrchní kryt IR21-R.
Trimrem TIME (čas) nastavíme požadovanou dobu sepnutí osvětlení.
Poloha MIN odpovídá času cca 15 s
Poloha MAX odpovídá času cca 2 minuty
NASTAVENÍ CITLIVOSTI NA SVĚTLO:
Trimrem LUX (světlo) nastavíme požadovanou úroveň, od kdy má světlo svítit v návaznosti na okolní osvětlení.
Postup: Trimr LUX nastavíme do polohy “(“ a postupným otáčením proti směru hodinových ručiček zvolíme okamžik sepnutí.
Poloha ( - zapíná při tmě
Poloha ⚙️ - zapíná i ve dne
DETEKCE POHYBU:
Trimrem SENS (citlivost) nastavíme požadovanou citlivost na pohyb (MIN = cca 2 m, MAX= 8 m).
Postup: Trimr nastavíme do polohy minimální citlivosti a postupně otáčíme po směru hodinových ručiček. Tím zvyšujeme citlivost přístroje na změnu pohybu osoby. V nejvzdálenějším místě, kde chceme snímat tento pohyb zkoušíme reakci přístroje. Při nastavení zbytečně velké citlivosti, může dojít k náhodnému spínání. Detekce signálu je ovlivněna viz obrázek na zadní straně.
Na výrobek je záruka 2 roky
Datum prodeje a razítko prodejny:
V případě záručního a pozáručního servisu, zašlete výrobek (včetně kopie potvrzeného dokladu o koupi) na adresu výrobce.
POHYBOVÉ ČIDLO IR21-R
Velikost detekčního pole snímání je ovlivněna umístěním IR21-R.
Detekční pole a orientace pohybu
snížená citlivost
Doporučená montážní výška čidla je 1.2 m
radar
| Angle (°) | Value | | --------- | ----- | | 80' | 1 | | 70' | 2 | | 60' | 3 | | 50' | 4 | | 40' | 5 | | 30' | 6 | | 20' | 7 | | 10' | 8 | | 0 | 9 | | 1m | 10 | | 2m | 11 | | 3m | 12 | | 4m | 13 | | 5m | 14 | | 6m | 15 | | 7m | 16 | | 8m | 17 | | 9m | 18 | | 10m | 19 | | 11m | 20 | | 12m | 21 |Schéma zapojení
Technické parametry
| Napájení 230 V/ 50 Hz | |
| Imax 6 A | |
| žárovka 1000 W | |
| halogen, trafo, zářivka 350 VA | |
| úsporné žárovky max. 5 ks | |
| Detekční úhel 140° | |
| Doba sepnutí 15 s až 2 min. | |
| Citlivost na světlo 5 Lux až 1000 Lux | |
| Detekční dosah (při 21°C) 2 | až 8 m |
| Stupeň krytí IP20 | |
| Pracovní teplota 0°C až +40°C |
