EDF 4516 QA+ - Myčka na nádobí ECG - Bezplatný návod k obsluze

Typ výrobku	Volně stojící myčka nádobí
Značka	ECG
Model	EDF 4516 QA+
Třída energetické účinnosti	A+
Roční spotřeba energie	222 kWh
Spotřeba energie na standardní cyklus	0.76 kWh
Roční spotřeba vody	2800 L
Spotřeba vody na standardní cyklus (Eco)	10 L
Třída účinnosti sušení	A
Kapacita	9 míst
Hladina hluku	49 dB(A)
Rozměry (V x Š x H)	845 x 448 x 600 mm
Příkon	1850 W
Napětí / Frekvence	220-240 V / 50 Hz
Rozsah tlaku vody	0.04 - 1.0 MPa
Počet programů	6 (Intenzivní, Eco, Lehký, 60 min, Rychlý, Oplach)
Délka programu (Eco)	168 min
Další funkce	3 v 1, Odložený start (až 24 h), Dětská pojistka
Nastavitelný horní koš	Ano, výškově nastavitelný

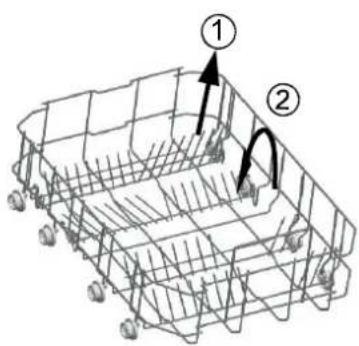

Sklápěcí hroty	Ano, v obou koších
Změkčovač vody	Ruční nastavení (H0-H7)
Dávkovač leštidla	Ano, 6 nastavení, kapacita 140 ml
Dávkovač soli	Kapacita cca 1.2 kg
Filtrační systém	Hrubý, plochý (hlavní) a mikrofiltr
Bezpečnostní prvky	Uzemnění, Dětská pojistka, Ochrana proti přetečení, Ochrana proti opaření

Často kladené otázky - EDF 4516 QA+ ECG

Jak nainstalovat myčku nádobí?

Umístěte myčku na rovnou pevnou podlahu. Vyrovnejte ji pomocí nastavitelných nožiček (max. 20 mm výšky). Připojte hadici přívodu vody k závitu 3/4 palce, ujistěte se, že tlak je 0,04-1,0 MPa. Připojte vypouštěcí hadici k odpadnímu potrubí ve výšce 50-100 cm nad dnem myčky. Zapojte do uzemněné zásuvky. Nepoužívejte prodlužovací kabely.

Jak přidat sůl do změkčovače vody?

Vyjměte spodní koš a odšroubujte víko dávkovače soli. Pokud plníte poprvé, naplňte asi 500 ml vody, poté pomocí přiložené nálevky přidejte asi 1,2 kg soli do myčky. Zašroubujte víko zpět. Doplňte, když se rozsvítí indikátor soli.

Jak naplnit dávkovač leštidla?

Otevřete víko dávkovače. Nalévejte leštidlo, dokud indikátor neztmavne. Kapacita je 140 ml. Nastavte úroveň (1-6) pro regulaci dávkování; tovární nastavení je 5. Otřete rozlité leštidlo, aby nedocházelo k pěnění.

Jaké mycí prostředky mohu použít?

Používejte pouze mycí prostředky určené pro automatické myčky nádobí. Můžete použít prášek, gel nebo tablety. Pro tablety "3 v 1" aktivujte funkci 3 v 1. Nepoužívejte prostředky na ruční mytí nebo prací prostředky.

Jak čistit filtry?

Po každém mytí zkontrolujte filtrační systém. Vyjměte hrubý filtr tahem za výstupek, poté odšroubujte plochý filtr. Opláchněte všechny části pod tekoucí vodou. Smontujte zpět a zatlačte dolů. Čistěte týdně pro optimální výkon.

Proč se myčka nespouští?

Zkontrolujte, zda jsou dvířka řádně zavřená a tlačítko napájení je zapnuté. Ujistěte se, že je zástrčka zasunuta a jistič není vypnutý. Také zkontrolujte, zda je přívod vody otevřený a tlak je dostatečný.

Co znamenají chybové kódy?

Běžné chybové kódy: E1 (dvířka otevřená během provozu), E2 (problém s přívodem vody), E3 (problém s vypouštěním), E4 (porucha teplotního čidla), E5 (přetečení), E6 (únik vody), E7 (porucha topného tělesa). Pokud se objeví chyba, zkontrolujte odpovídající příčinu a v případě potřeby kontaktujte servis.

Jak vybrat správný program?

Použijte Intenzivní pro silně znečištěné hrnce a pánve, Eco pro běžně znečištěné nádobí (nejúčinnější), Lehký pro jemné nádobí, 60 min pro každodenní mytí, Rychlý pro lehce znečištěné nádobí bez sušení a Oplach pro předmytí. Stiskněte tlačítko Program pro přepínání.

Mohu otevřít myčku během cyklu?

Ano, ale opatrně. Pootevřete dvířka; ostřikovací ramena se zastaví. Po 10 sekundách je lze plně otevřít a přidat nádobí. Zavřete dvířka a cyklus bude pokračovat. Varování: Pára může být horká, otevírejte pomalu.

Jak zabránit skvrnám na skleničkách?

Ujistěte se, že je dávkovač leštidla naplněn a nastaven na vhodnou úroveň (vyšší při skvrnách). Používejte mycí prostředek s leštidlem nebo funkci 3 v 1. Pokud je voda tvrdá, zvyšte dávkování soli. Při přetrvávajících skvrnách spusťte cyklus s octem nebo kyselinou citronovou.

NÁVOD K OBSLUZE EDF 4516 QA+ ECG

Připojení hadice přívodu vody....6

Připojení odpadní hadice....6

Zapojení do sítě 7

POKYNY K POUŽÍVÁNÍ 8

Před prvním použitím 8

Přidávání soli do změkčovače....9

Naplnění dávkovače leštidlem....9

Funkce mycího prostředku....11

Mycí prostředky 12

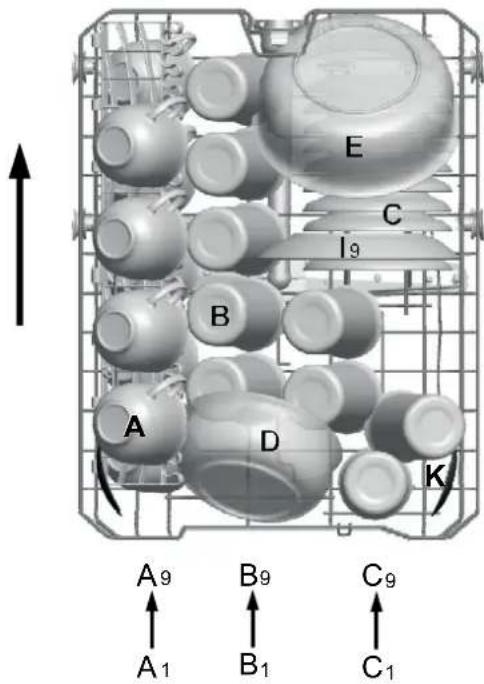

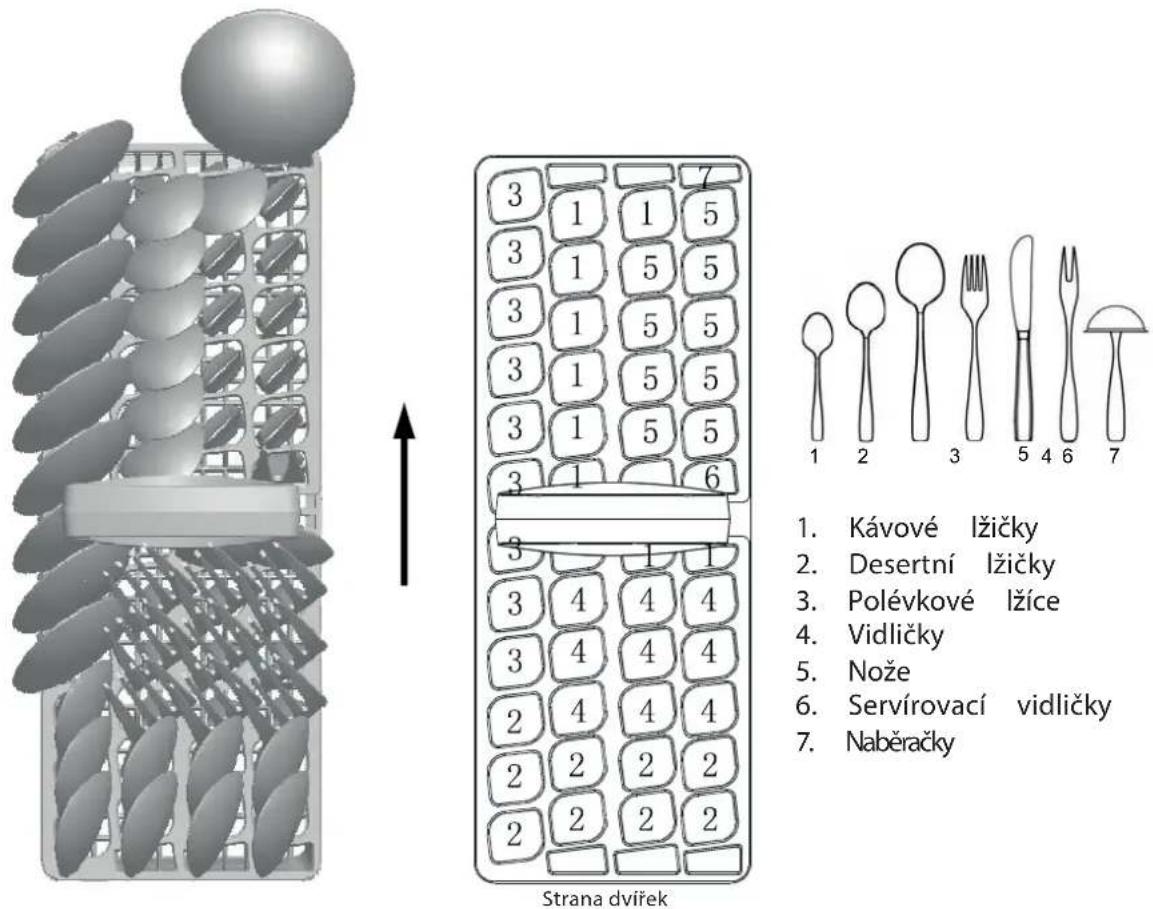

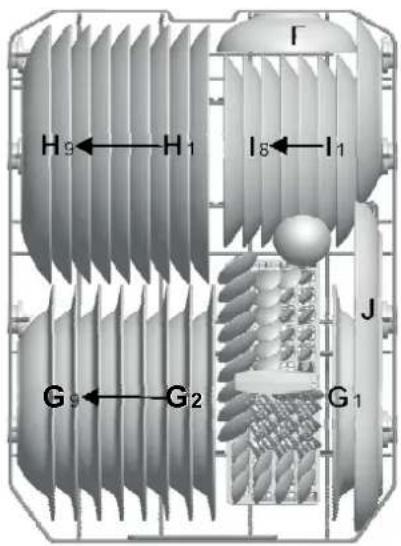

Plnění košů myčky....13

SPUŠTĚNÍ MYCÍHO PROGRAMU 17

ÚDRŽBA A ČIŠTĚNÍ 19

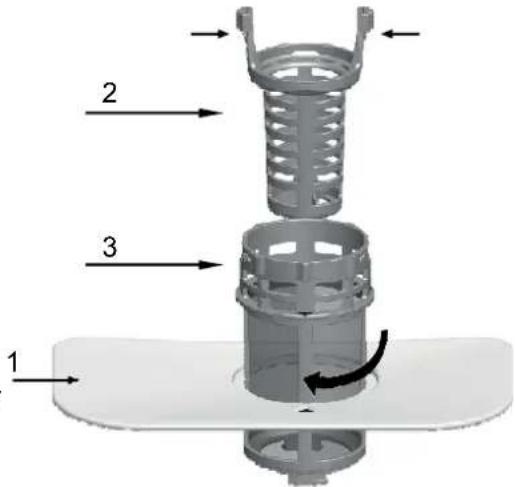

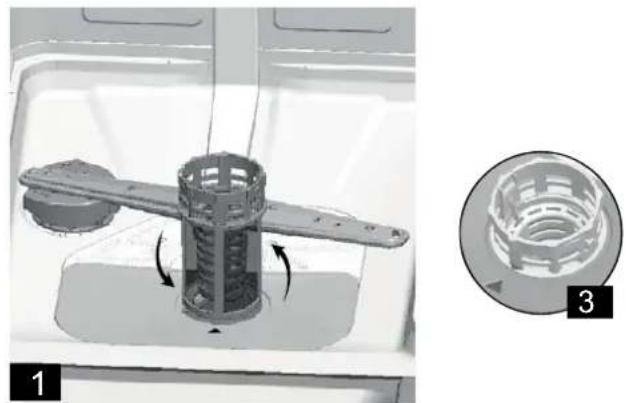

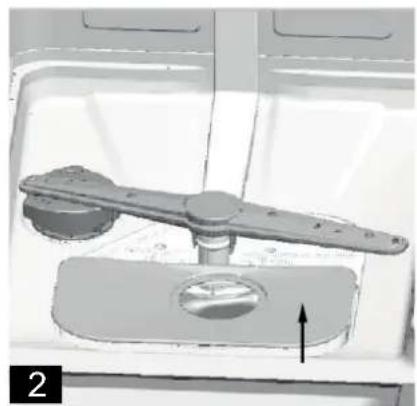

Filtrační systém 19

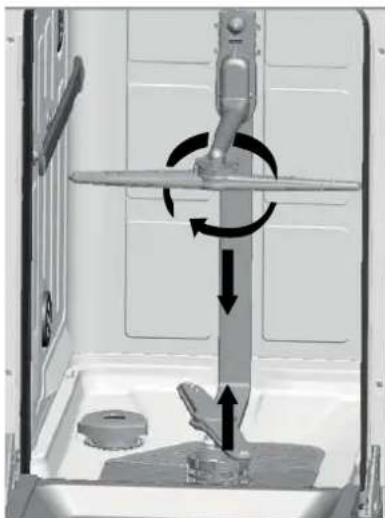

Čistění ostřikovacích ramen 20

Péče o myčku 20

TIPY K ŘEŠENÍ POTÍŽÍ 21

Než zavoláte servis....21

Chybové kódy 22

TECHNICKÉ ÚDAJE 23

BEZPEČNOSTNÍ POKYNY

CZ

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně níže uvedených opatření:

• Dvířka a koše na nádobí neotevírejte násilím, nesedejte si na dvířka ani na ně nestoupejte.
• Po skončení mytí se nedotýkejte topného tělesa.
• Nespouštějte myčku, dokud není řádně usazena. Pokud je myčka v provozu, otevírejte dvířka velmi opatrně, protože hrozí nebezpečí opaření.
• Na otevřená dvířka nepokládejte žádné těžké předměty, Myčka by se mohla překlopit.

- Při vkládání nádobí k mytí:

1. Předměty s ostrými hranami umístěte tak, aby nepoškodily těsnění dvířek.
2. Pozor: Nože a podobné ostré předměty se musí do košů ukládat ve vodorovné poloze nebo ostrím dolů.
3. Při použití myčky dbejte na to, aby se plastové předměty nemohly dostat do přímého kontaktu s topnými tělesy.
4. Po skončení mycího cyklu zkontrolujte, zda je dávkovač mycího prostředku prázdný.
   • V myčce nemyjte plastové nádobí, které není označeno jako vhodné pro mytí v myčce.
5. Používejte výhradně mycí prostředky a leštidla určená pro myčky.
6. Používejte pouze mycí prostředky a leštidla určená pro automatické myčky. Nikdy nepoužívejte mýdla, prací prášky nebo saponáty pro ruční mytí.

- Chraňte přístroj před dětmi.

- Zabraňte dětem, aby se dostaly do styku s mycím prostředkem. Nedovolte jim přiblížit se k otevřeným dvířkům, uvnitř mohou být stále zbytky mycích prostředků.

- Přístroj není určen pro osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi (včetně dětí) nebo nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo je s použitím přístroje neseznámila osoba zodpovědná za jejich bezpečí.

- Děti by měly být pod dozorem, aby si s přístrojem nehrály.

- Mycí prostředky jsou silně zásadité a při polknutí mohou být mimořádně nebezpečné! Zabraňte kontaktu s kůží a očima. Pokud jsou dvířka otevřená, nedovolte dětem, aby se k myčce přibližovaly.

- Nenechávejte dvířka otevřená, lze o ně snadno zakopnout.

- Pokud se poškodí napájecí kabel, smí jej nahradit pouze výrobce, servisní pracovník nebo jiná kvalifikovaná osoba, aby se předešlo nebezpečí úrazu elektrickým proudem.

- Zajistěte ekologickou likvidaci obalového materiálu.

- Myčku používejte výhradně k účelu, k němuž byla navržena.

- Napájecí kabel nesmí být při instalaci natažen, zohýbán ani zatížen. Před zapojením se nedotýkejte ovládacích prvků.

- Při instalaci připojte k přístroji novou sadu hadic, staré hadice by se již neměly znovu používat.

- Pokud jsou ve spodní části spotřebiče větrací otvory, nesmějí se tyto zakrýt kobercem.

- Tento spotřebič je určen pro použití v domácnosti a podobných prostorách, jako jsou:

– kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích
– spotřebiče používané v zemědělství
– spotřebiče používané hosty v hotelích, motelech a jiných obytných oblastech
– spotřebiče používané v podnicích zajištujících nocleh se snídání

UZEMNĚNÍ SPOTŘEBIČE

• Tento spotřebič musí být uzemněn. V případě poruchy nebo havárie snižuje uzemnění riziko úrazu elektrickým proudem. Přístroj je vybaven třížilovým napájecím kabelem opatřeným vidlicí se zemnicím kontaktem. V souladu s místně platnými předpisy a vyhláškami musí být napájecí kabel připojen do řádně uzemněné síťové zásuvky. Nesprávné připojení zemnícího vodiče může zvýšit riziko úrazu elektrickým proudem.
• Pokud nejste přesvědčení o správném uzemnění přístroje, obraťte se na kvalifikovaného technika. Pokud vidlice napájecího kabelu přístroje neodpovídá vaší zásuvce, požádejte kvalifi kovaného technika o její výměnu.

POPIS

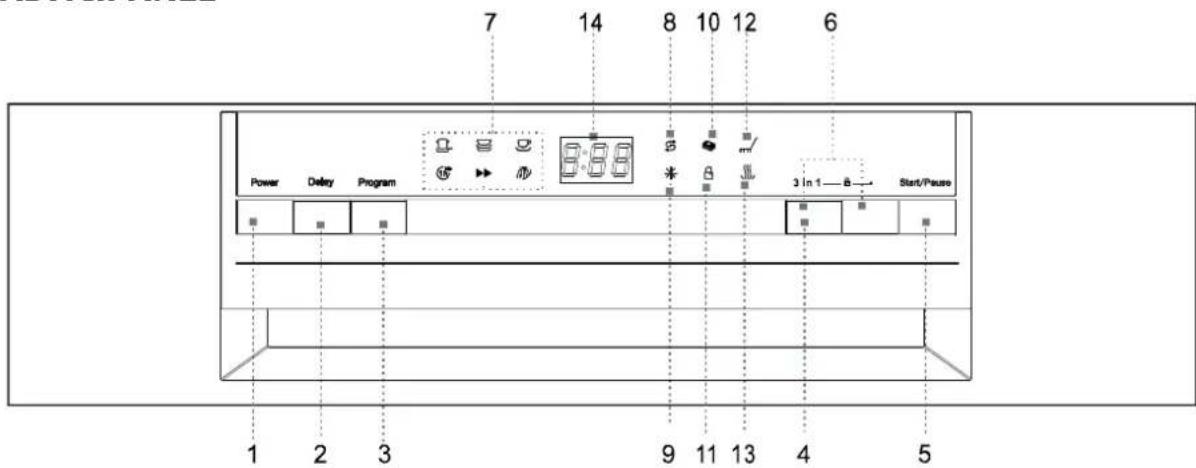

OVLÁDACÍPANEL

1. Vypínač: Zapnutí a vypnutí spotřebiče.
2. Tlačitko DELAY: Stiskem tohoto tlačitka můžete odložit start programu až o 24 hodin.
3. Tlačítka programů: Opakovaným stiskem tlačítka zvolíte požadovaný mycí program. Svit příslušené kontrolky indikuje vybraný mycí program.
4. Tlačitko „3 in 1“: Stiskem tohoto tlačitka aktivujete nebo deaktivujete funkci tablet 3v1.
5. Tlačítko START/PAUZA: Stiskem tlačítka spustíte nebo přerušíte mytí.
6. Dětská pojistka: Současným dlouhým stiskem (3 vteřiny) těchto dvou tlačítek uzamknete ovládání myčky. Chcete-li ovládací prvky opět odemknout, stiskněte tato tlačítka znovu.
7. Indikátory vybraného programu: Zvolený program je indikován svitem kontrolky.
8. Kontrolka doplnění soli: Rozsvítí se, když je třeba doplnit zásobník soli.
9. Kontrolka doplnění leštidla: Rozsvítí se, když je třeba doplnit dávkovač.
10. Indikátor 3in1: Indikátor svítí při aktivaci funkce.
11. Indikátor dětské pojistky: Po aktivaci dětské pojistky indikátor 6× zabliká a poté bude během aktivní pojistky svítit.
12. Kontrolka mytí: Svítí, když je myčka myje nádobí.
13. Kontrolka sušení: Svítí, když myčka suší nádobí.
14. Digitální displej: Zobrazuje zbývající čas programu, chybové kódy a odpočet odloženého startu.

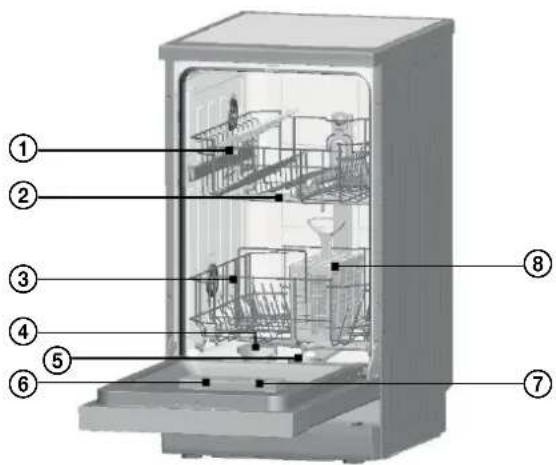

VNITŘEK MYČKY

1. Horní koš
2. Ostřikovací ramena
3. Spodní koš
4. Změkčovač vody
5. Filtry
6. Dávkovač mycího prostředku
7. Dávkovač leštidla
8. Přihrádka na vidličky

• Připojení myčky k elektrickému napájení a přívodu vody svěřte kvalifikovaným profesionálům.
• Spotřebič nesmí stát na přívodní nebo odpadní hadici, ani na elektrickém napájecím kabelu.
• Myčka musí být připojena ke zdroji vody novou sadou hadic. Starou přívodní hadici nepoužívejte.

UMÍSTĚNÍ MYČKY

• Před instalací vybalte myčku a zbavte ji všech obalů podle pokynů na obalu a zkontrolujte, zda během přepravy nedošlo k poškození. Zjistíte-li jakékoli poškození, přerušte instalaci a neprodleně kontaktujte prodejce.
• Při výběru místa pro myčku dbejte, aby bylo možné lehce vkládat a vyndávat nádobí.
• Myčku umístěte do blízkosti přívodu vody a odpadu.
• Přívodní a odpadní hadici myčky lze pro usnadnění instalace umístit z levé i pravé strany.
• Při přemistování nezvedejte myčku za dvířka ani za přední panel.
• Myčku lze také zasunout pod kuchyňskou pracovní desku. Dejte pozor, aby při zasunutí myčky na místo nedošlo k přiskřípnutí přívodů vody a odpadu. Zajistěte, aby myčka nestála na elektrickém přívodu.
• Myčku postavte na rovnou tvrdou podlahu. Pomocí předních stavitelných nožek srovnejte myčku do vodorovné polohy. Náklon myčky by neměl přesáhnout 2°. Vodorovná poloha zajistí vyšší stabilitu, zamezí pohybům myčky a omezí vibrace a hlučnost. Správné ustavení myčky také usnadní otevírání a zavírání dvířek.
• Pokud se dvířka myčky správně nezavírají, zkontrolujte, zda myčka stojí stabilně a vodorovně a v případě potřeby provedte vyrovnání pomocí stavitelných nožek.

Poznámka: Maximální výška stavitelných nožek je 20 mm.

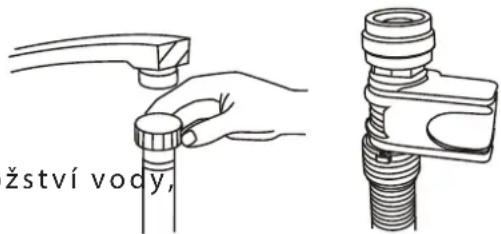

PŘIPOJENÍ HADICE PŘÍVODU VODY

1. Tlak vody musí být v rozmezí 0,04 až 1,0 MPa. Pokud je tlak vody nižší, obratte se na svého technika.
2. Zajistěte, aby nebyla přívodní hadice ohnutá nebo zkroucená.
3. Pokud jsou vodovodní trubky nové nebo nebyly dlouho používány, nechte napřed odtéct dostatečné množství vod dokud nevytéká zcela čistá voda.
4. Nasadte koncovku hadice na prívod vody se závitem 3/4 palce a utáhněte šroubení.
5. Zkontrolujte těsnost spojení.
6. Před použitím myčky zcela otevřete kohout přívodu.

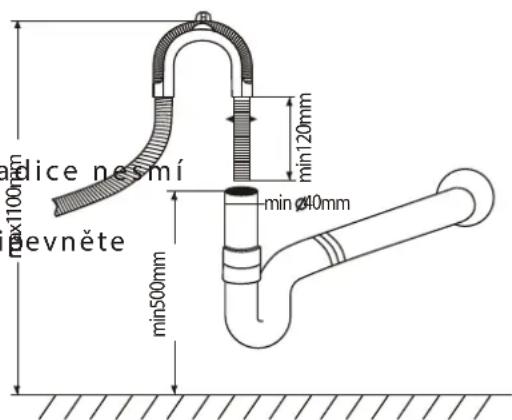

PŘIPOJENÍ ODPADNÍ HADICE

Odpadní hadici připojte k odpadnímu potrubí a zajistěte, aby se hadice neohýbala ani nelámala. Pokud je délka odpadní hadice nedostatečná, obraťte se na autorizovaný servis s žádostí o delší hadici ze stejného materiálu. Mějte na paměti, že hadice ne být ani s prodloužením delší než 4 metry. Delší odpadní hadice by znemožnila správnou funkci myčky. Hadici pevně přípevněte k odpadnímu potrubí, aby se během činnosti myčky nemohla uvolnit.

Připojení k sifonu dřezu

Připojení odpadu musí být umístěno ve výšce mezi 50 cm (minimum) a 100 cm (maximum) nad dnem myčky. Odpadní hadice by měla být přichycena svorkou. Volný konec hadice nesmí být ponořen ve vodě.

ZAPOJENÍ DO SÍTĚ

Před zapojením vidlice napájecí šňůry do elektrické zásuvky zkontrolujte následující:

• Zásuvka je uzemněná a vyhovuje platným normám.
• Zásuvka je vhodná pro maximální příkon spotřebiče, který je uveden na typovém štítku na vnitřní straně dvířek.
• Napětí v zásuvce odpovídá údajům na typovém štítku spotřebiče.
• Typ zásuvky je shodný s typem vidlice napájecí šňůry spotřebiče. V opačném případě požádejte autorizovaného technika o výměnu nevhodné zásuvky. K připojení myčky nepoužívejte prodlužovací kabely nebo rozdvojky.

SPUŠTĚNÍ MYČKY

Před spuštěním myčky je potřeba zkontrolovat následující položky.

1. Myčka stojí rovně a pevně.
2. Přívodní ventil je otevřen.
3. Ze spojů hadic neuniká voda.
4. Napájecí kabel je rádně připojen.
5. Zásuvka je zapnutá.
6. Nejsou skřípnuté nebo zamotané přívodní a odpadní hadice.
7. Z myčky je odstraněn veškerý obalový materiál a nálepky.

UPOZORNĚNÍ

• Po provedení instalace si uschovejte návod k použití.
• Obsah návodu poskytuje uživateli důležité informace.

POKYNY K POUŽÍVÁNÍ

CZ

PŘED PRVNÍM POUŽITÍM

Před prvním uvedením do provozu:

1. Nastavte změkčovač vody.
2. Nalijte do zásobníku soli 1/2 litru vody a doplňte jej solí do myčky.
3. Naplňte dávkovač leštidlem.
4. Naplňte dávkovač mycím prostředkem

Změkčovač vody

Změkčovač vody nastavte ručně pomocí otočného ovladače tvrdosti vody.

Funkcí změkčovače vody je odstraňovat z vody minerály a soli, které by mohly nepříznivě ovlivnit provoz myčky. Čím vyšší obsah minerálů a solí, tím je voda tvrdší. Změkčovač vody by měl být nastaven podle míry tvrdosti vaší vody. Informace o tvrdosti vody vám podá váš dodavatel vody.

Nastavení spotřeby soli

Myčka umožňuje regulovat spotřebu soli v závislosti na tvrdosti používané vody. Tak lze míru spotřeby soli optimalizovat a regulovat. Při regulaci spotřeby soli postupujte následujícím způsobem:

Dávkovač soli lze nastavit v rozsahu H0 až H7, při nastavení H0 není sůl dávkována.

Zjistěte tvrdost své vody (tuto informaci můžete získat od svého dodavatele vody) a nastavte hodnotu dávkování podle tabulky tvrdosti vody:

1. Zavřete dvířka.
2. Zapněte myčku vypínačem „Power“.
3. Podržte tlačítko „Delay“ a poté stiskněte na 5 vteřin tlačítko „Program“. Ozve se zvukový signál a na displeji se rozbliká H.. (z výroby je nastaveno H4).
4. Stiskem tlačítka „Delay“ můžete nastavení změnit. S každým stiskem tlačítka „Delay“ se hodnota dávkování zvýší o 1 stupeň. Po dosažení hodnoty H7 přeskočí s dalším stiskem tlačítka „Delay“ na hodnotu H0 (dávkování vypnuté).
5. Stiskněte tlačítko „Program“. Nastavení je uloženo do paměti spotřebiče.

Tabulka tvrdosti vody

Tvrdost vody		mmol/l	Nastavená hodnota
°Clark Tvrdost
0–8 měkká	0–1,1	H0
9–10	měkká	1,2–1,4	H1
11–12	střední	1,5–1,8	H2
13–15	střední	1,9–2,1	H3
16–20	střední	2,2–2,9	H4
21–26	tvrdá	3,0–3,7	H5
27–38	tvrdá	3,8–5,4	H6
39–62	tvrdá	5,5–8,9	H7

Poznámka:

• Tvrdost vody se může v každé oblasti lišit.
- Pokud se používá tvrdá voda, budou se na nádobí a příborech tvořit usazeniny.
- Spotřebič je vybaven speciálním změkčovačem vody používajícím dávkovač soli navržený tak, aby z vody odstraňoval vápník a další minerály.

PŘIDÁVÁNÍ SOLI DO ZMĚKČOVAČE

Zásobník soli je umístěn pod spodním košem. Jeho plnění provádějte podle následujícího popisu:

- Používejte výhradně sůl určenou pro myčky! Jiné typy solí, které nejsou určeny pro myčky, jako např. kuchyňská sůl, poškodí změkčovač vody. V případě poškození způsobeného použitím nevhodné soli výrobce neposkytuje záruku a není odpovědný za vzniklé škody.

- Doplňujte sůl pouze před spuštěním některého kompletního mycího programu. Zabráníte tak korozi v důsledku ponechání krystalů soli nebo přeteklého roztoku na dně myčky.

A. Vyjměte spodní koš a potom odšroubujte a vyjměte víko zásobníku soli 1.
B. Pokud plníte zásobník poprvé, naplňte jej do 2/3 objemu vodou (cca 500 ml) 2.
C. Do otvoru v zásobníku vložte trychtýř (přiložen) a nasypte do něj cca 1,2kg soli. Malé množství vody obvykle ze zásobníku přeteče ven.
D. Po naplnění zásobníku řádně zašroubuite víko zpět.
E. Obvykle během 2–6 dní po naplnění zásobníku solí přestane svítit kontrolka soli.

Poznámka:

1. Sül je třeba doplnit v okamžiku, kdy se na ovládacím panelu rozsvítí kontrolka soli. Než se sül plně rozpustí, může kontrolka soli svítit i poté, co byla sül doplněna.

2. Pokud dojde k rozsypání soli v okolí zásobníku, spustte program namáčení/oplachování, kterým se sůl odstraní.

Leštidlo se automaticky dávkuje při závěrečném lešticím procesu a zabraňuje vytváření skvrn a šmouh během sušení.

UPOZORNĚNÍ

Do myčky používejte výhradně značková leštidla. Dávkovače leštidla nikdy neplňte jinými látkami (např. čistidlem do myček, tekutým saponátem). Mohlo by dojít k poškození myčky.

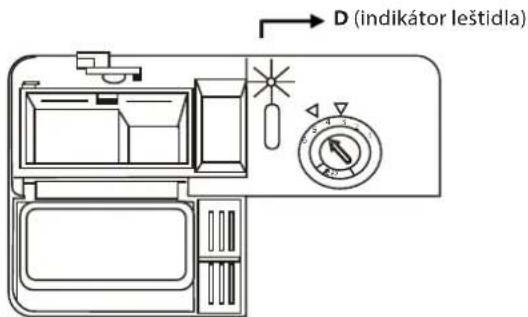

Kdy doplnit dávkovač leštidla

CZ

S úbytkem obsahu leštidla se rozsah tmavé části indikátoru mění, jak je znázorněno na obrázku.

● Plný
3/4 obsahu
1/2 obsahu
- 1/4 obsahu – potřeba doplnit, aby se netvořily skvrny.
Prázdný

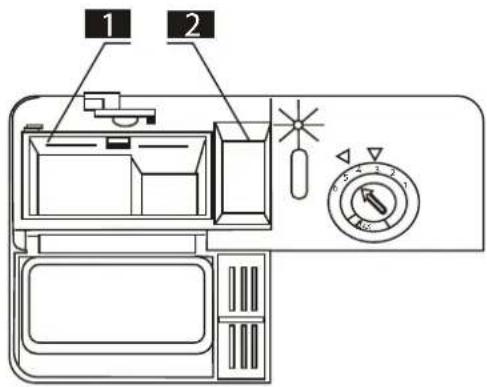

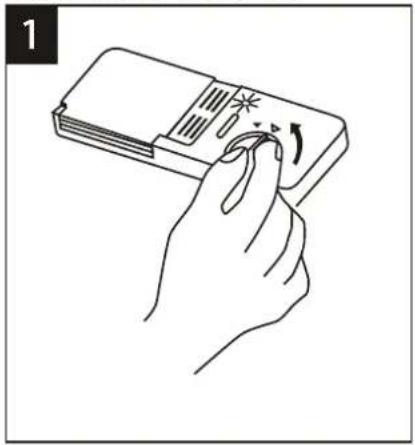

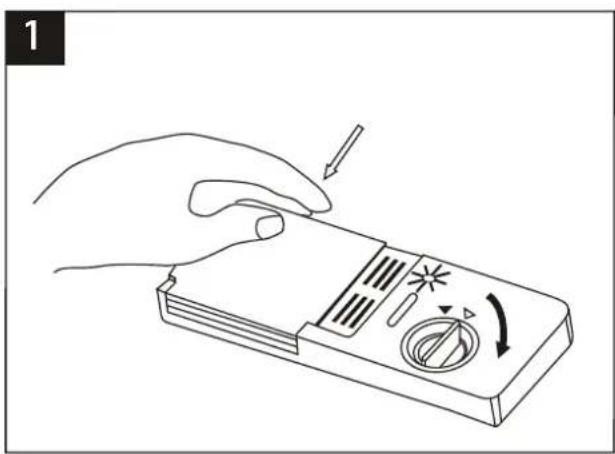

DÁVKOVAČ LEŠTIDLA

1. Dávkovač otevřete otočením víčka k šipce „open“ (doleva) a víčko vyjměte.
2. Opatrně dolévejte do dávkovače leštidlo tak, aby nepřeteklo.
3. Vložte víčko zpět tak, aby lícovalo s šipkou „open“, a zavřete jej otočením doprava směrem ke „closed“.

Leštidlo se uvolňuje v závěrečné fázi programu při leštění. To zabraňuje, aby se na nádobí vytvářely kapky, které by na něm mohly zanechat skvrny a šmouhy. Také urychluje sušení a odkapávání vody z nádobí.

Ve vaší myčce se používá tekuté leštidlo. Dávkovač leštidla je umístěn ve dvířkách vedle dávkovače mycího prostředku. Při plnění dávkovače odejměte víko a vlévejte do něj leštidlo, dokud indikátor leštidla zcela neztmavne. Objem zásobníku leštidla je asi 140 ml.

Dbejte na to, aby nedošlo k přeplnění dávkovače, zbytky leštidla způsobují pěnění. Uniklé zbytky otřete hadrem. Před zavřením dvířek nezapomeňte vrátit zpět víčko dávkovače.

UPOZORNĚNÍ

Leštidlo, které při plnění přeteklo, vytřete savým hadříkem, zabráníte tak nadměrnému pěnění při dalším mytí.

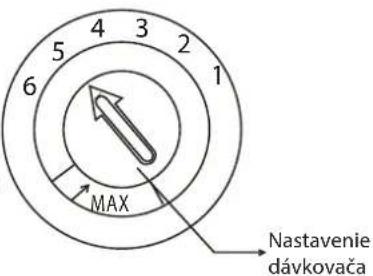

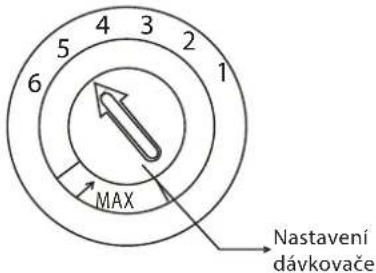

Nastavení dávkovače leštidla

Dávkovač leštidla umožňuje šest poloh nastavení. Při pr vním mytí nastavte ovladač do polohy „4“. Pokud nastanou obtíže se špatným sušením a skvrnami, zvyšte dávkování leštidla tak, že odejmete víko dávkovače a ovladač nastavíte do polohy „5“. Pokud se nádobí stále špatně suší a jsou na něm patrné skvrny, nastavte ovladač na další vyšší hodnotu, dokud se skvrny nepřestanou tvořit. Z výroby je dávkování nastaveno na hodnotu 5.

Poznámka:

- Pokud jsou po skončení mytí na nádobí kapky vody nebo vápnité skvrny, zvyšte dávkování leštidla. Pokud se na nádobí objeví bělavé lepivé skvrny nebo na nožích a sklu modravý potah, snižte dávkování leštidla.

FUNKCE MYCÍHO PROSTŘEDKU

Mycí prostředek obsahuje chemické látky nezbytné k rozpuštění a odstranění nečistot z nádobí a jejich vyplavení z myčky. Pro tyto účely je vhodná většina kvalitních běžně dostupných mycích prostředků.

Koncentrovaný mycí prostředek

Podle svého chemického složení lze mycí prostředky rozdělit do dvou základních skupin:

• Běžné zásadité prostředky s žíravými složkami
• Slabě zásadité koncentrované prostředky s přirozenými enzymy

Použití mycího programu „Eco“ ve spojení s koncentrovaným prostředkem snižuje znečištění životního prostředí a je optimální pro vaše nádobí. Tyto mycí programy jsou speciálně přizpůsobeny schopnostem enzymů rozpouštět nečistoty. Z tohoto důvodu může „Eco“ mycí program s použitím koncentrovaného prostředku dosáhnout stejných výsledků, jakých by jinak bylo možné dosáhnout pouze s použitím „intenzívního“ programu.

Mycí prostředek v tabletách

Mycí prostředky v tabletách různých značek se rozpouštějí různě rychle. Z toho důvodu se některé tablety během krátkých programů zcela nerozpustí a neuvolní ze sebe všechny čisticí látky. Mycí prostředky v tabletách proto používejte jen při dlouhých programech, aby se z nich všechny látky zcela vyplavily.

Dávkovač mycího prostředku

Mycí prostředek se musí doplnit před každým mytím podle pokynů uvedených v tabulce programů. Tato myčka má nižší spotřebu mycích prostředků a leštidla než běžné myčky. Běžná dávka mycího prostředku je pouhá jedna lžíce na jedno umytí normálního množství nádobí. Více znečištěné nádobí vyžaduje vyšší dávku mycího prostředku. Mycí prostředek přidávejte vždy těsně před spuštěním myčky, jinak by mohl zv a špatně se rozpouštět.

Použité množství mycího prostředku

• Pokud je víko zavřeno: zatlačte na otevírací tlačítko. Víko se otevře.
• Prostředek doplňte těsně před mytím. Používejte pouze značkové mycí prostředky určené pro myčky.

UPOZORNĚNÍ

Mycí prostředky jsou agresivní látky! Pečlivě uložte mimo dosah dětí.

Správné používání mycího prostředku

Používejte výhradně mycí prostředky určené pro myčky. Mycí prostředky ukládejte na suché a čisté místo. Práškové mycí prostředky sypte do dávkovače až těsně před mytím nádobí.

Dávkování mycího prostředku

Naplňte dávkovač mycím prostředkem. Značky indikují velikost dávky, viz obrázek:

1 Prostor pro dávku hlavního mycího cyklu. Hodnota „MIN“ představuje cca 20 g prostředku.
2 Prostor pro dávku předmycího cyklu, cca 5 g prostředku.

Při dávkování a skladování mycích prostředků dbejte pokynů výrobce, uvedených na obalu.

Zatlačte víko, dokud zcela nezapadne.

Pokud je nádobí silně znečištěné, naplňte mycím prostředkem také přihrádku předmycího cyklu. Prostředek tak začne působit již během předumývání.

Poznámka:

• V tabulce programů najdete informace o dávkování mycího prostředku pro jednotlivé programy. Uvědomte si prosím, že vzhledem k míře znečištění nádobí a tvrdosti vody mohou nastat jisté rozdíly.
- Přečtěte si doporučení výrobce, uvedená na obalu mycího prostředku.

MYCÍ PROSTŘEDKY

Rozlišují se tři druhy mycích prostředků

1. S fosfáty a chlórem
2. S fosfáty bez chlóru
3. Bez fosfátů a chlóru

Nové práškové mycí prostředky obvykle neobsahují fosfáty. Z toho důvodu nedochází k měkčení vody působením fosfátů. V takovém případě doporučujeme naplnit zásobník soli, i když je tvrdost vody pouhých 6°dH. Při použití bezfosfátových prostředků a tvrdé vody se na nádobí a na skle často objevují bílé skvrny. V takovém případě dosáhnete lepších výsledků přidáním většího množství mycího prostředku. Mycí prostředky bez chlóru méně bělí. Tmavé a barevné skvrny se nemusí odstranit úplně. V takovém případě spustte program s vyšší pracovní teplotou.

Použití tablet „3 v 1“

Obecná doporučení

Tyto produkty jsou mycí prostředky s integrovaným leštidlem a změkčovadlem (solí).

1. Před použitím těchto produktů byste měli nejprve ověřit, že tvrdost vaší vody umožnuje použití těchto tablet (viz doporučení výrobce na obalu produktu).
2. Tyto prostředky by měly být použity přesně podle doporučení výrobce prostředku.
3. Pokud se při prvním použití produktu „3 v 1“ setkáte s problémy, obraťte se prosím na linku zákaznické podpory výrobce.

Speciální doporučení

- Při použití kombinovaných produktů nejsou leštidlo a změkčovací sůl účinné. Může být užitečné zvolit nejnižší možné nastavení tvrdosti vody.

Zvolení funkce „3v1“

1. Stiskem tlačítka vypínače myčky zapněte a vyberte mycí program 3in1 (stiskněte funkční tlačítko 3in1 tak, aby se rozblikal příslušný indikátor).
2. Stiskem tlačítka Start/pauza spustíte program 3in1. Indikátor 3in1 bude svítit.

Zrušení funkce „3v1“

Postupujte podle instrukcí „Zrušení probíhajícího programu“. Pokud se rozhodnete přejít k používání standardního mycího prostředku, doporučujeme:

1. Doplnit zásobník soli a leštidla.
2. Přepnout nastavení tvrdosti vody na nejvyšší možný stupeň a nechat proběhnout tři normální mycí cykly bez náplně nádobím.
3. Přenastavit tvrdost vody zpět podle tvrdosti vaší vody.

Poznámka: Mycí cyklus „3v1“ je přídavná funkce, kterou je třeba použít spolu s některým z mycích programů (Intenzivní, Eco, Lehký).

PLNĚNÍ KOŠŮ MYČKY

Nejlepších výsledků mytí dosáhnete tehdy, když se budete řídit následujícími pokyny. Funkce a vzhled košů na nádobí a příbory se mohou lišit podle modelu myčky.

Vkládání a vyjímání nádobí z košů

• Odstraňte z nádobí větší zbytky pokrmů. Připálené zbytky z pánví nechte odmočit. Nádobí není třeba předem oplachovat pod tekoucí yodou.
• Předměty ukládejte do myčky následujícím způsobem:

– Předměty jako šálky, sklenice, hrnce, misky apod, ukládeite vzhůru dnem.

• Nádoby se zakřivenými nebo vyklenutými částmi pokládejte šikmo tak, aby z nich mohla vytékat voda.
  – Všechny předměty urovneite tak, aby se nemohly převrhnout.
  – Všechny předmětv urovneite tak, aby se ostřikovací ramena mohla volně pohvbovat.

• Velmi malé předměty by se do myčky dávat neměly, protože by mohly snadno propadnout košem.

• Při plnění myčky by neměly být horní a spodní koš vysunuty současně, aby nedošlo k převrhnutí.

Vyjímání nádobí z myčky

Doporučujeme nejdříve vyprázdnit spodní koš a pak teprve horní, vyhnete se tak skapávání vody z horního koše do spodního.

Plnění horního koše

Horní koš je určen pro křehčí a menší předměty jako jsou sklenice, hrnky, šálky a podšálky, talíře, misky a mělké mísy (pokud nejsou příliš znečištěny).

Nádobí a příbory ukládejte tak, aby je nemohl převrhnout proud stříkající vody.

A. Šálky
B. Sklenice
C. Talířky
D. Mísa
E. Mísa

I. Desertní talířek

K. Servírovací lžička

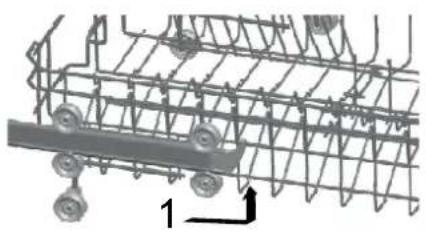

Nastavení horního koše

Výšku horního koše lze upravit tak, aby se vytvořilo více místa pro větší kusy nádobí bud' v horním, nebo v dolním koši. Výšku horního koše nastavíte vložením koleček koše do vodicích drážek umístěných v různých výškách. Dlouhé předměty, servírovací i stolní přibory a nože ukládejte do koše tak, aby nebránily pohybu ostřikovacích ramen. Přihrádku lze sklopit nebo vyjmout, pokud se nebude používat.

Větší předměty a předměty, které se obtížně myjí, tj. hrnce, pánve, poklice, talíře a mísy, doporučujeme vkládat do spodního koše, jak znázorňuje obrázek.

Talíře a poklice doporučujeme ukládat po stranách koše, aby nebránily rotaci horního ostřikovacího ramene.

Hrnce, mísy apod. musí být vždy uloženy dnem vzhůru.

Hluboké hrnce se ukládají šikmo, aby z nich mohla vytékat voda.

Spodní koš je opatřen sklopnými stojany umožňujícími vkládání velkých hrnců a pánví.

F. Mísa

G. Polévkový talíř

H. Mělký talíř

I. Desertní talíř

J. Oválný tác

Sklopné stojany horního a dolního koše

Sklopné stojany sestávají ze dvou částí. Sklopením stojanů ve spodním koši vznikne více místa pro uložení větších hrnců a pánví. V případě potřeby lze každou část sklopit samostatně, nebo sklopit obě části najednou a vytvořit tak v dolním koši velkou ložnou plochu.

Košík na příbory a přihrádka na vidličky

Příbory se vkládají do příborového košíku rukojetí směrem dolů. Pokud je koš vybaven postranními přihrádkami, lžíce by se do nich měly vkládat jednotlivě do příslušných výřezů. Zejména dlouhé náčiní by se mělo ukládat ve vodorovné poloze v čele horního koše.

Nádobí nevhodné pro mytí v myčce

Příbory s držadly ze dřeva, porcelánu, rohoviny nebo perletě.

Nádoby z plastů, které nejsou odolné teplu.

Příbory s lepenými částmi, které nejsou odolné teplu.

Slepované nádobí a příbory.

Cínové a měděné předměty.

Křištálové sklo.

Ocelové předměty, které rezavějí.

Dřevěná prkénka.

Předměty ze syntetických vláken.

Některé druhy skel, která mohou po často opakovaném mytí zmatnět.

Stříbrné a hliníkové části, které mají sklon ztrácet při mytí barvu.

Glazované vzory mohou při častém mytí v myčce vyblednout.

POZNÁMKA: Nevkládejte předměty znečistěné cigaretovým popelem, voskem či barvami. Při nákupu nového vybavení kuchyně dbejte na to, aby bylo vhodné do myčky.

POZNÁMKA: Nikdy myčku nepřetěžujte. Nepoužívejte nádobí, které není vhodné pro použití myčky. Jen tak dosáhnete dobrých výsledků a ušetříte energii.

Vkládání nádobí a příborů

Před vložením nádobí:

• Odstraňte hrubé zbytky.
• Zbytky připálených pokrmů nechte odmočit.

UPOZORNĚNÍ

• Ujistěte se, že žádný předmět neprochází dnem koše.
• Ostré předměty ukládejte vždy ostřím dolu!

Při vkládání nádobí a příborů dbejte na to, aby:

• Vkládané předměty nebránily otáčení ostřikovacích ramen.
• Duté předměty jako šálky, sklenice, misky apod. ukládejte dnem vzhůru, aby se v nich nemohla shromažďovat voda.
• Nádobí a příbory nesmějí být vkládány do sebe ani se nesmějí překrývat.
• Sklenice se nesmějí vzájemně dotýkat, aby se nepoškodily.
• Větší předměty, které se myjí obtížněji, ukládejte do spodního koše.
• Horní koš je určen pro křehčí a menší předměty jako jsou sklenice nebo šálky a hrnky.

UPOZORNĚNÍ

Nože s dlouhou čepelí uložené ve svislé poloze představují potenciální nebezpečí! Dlouhé nebo ostré předměty, jako jsou porcovací nože, musí být uloženy vodorovně v horním koši.

Poškození sklenic a jiného nádobí

Možné příčiny:

• Nevhodný typ skla nebo výrobku. Chemické složení mycího prostředku.
• Nevhodná teplota vody a délka programu.

Doporučená řešení:

• Používejte skleněné a porcelánové nádobí, které je výrobcem označeno pro použití v myčce.
• Používejte jemné mycí prostředky určené pro příslušné nádobí. V případě potřeby si od výrobce mycího prostředku vyžádejte další informace.
• Vyberte program s nižší teplotou.
• Sklo a příbory vyjměte z myčky co nejdříve po skončení mytí, zabráníte tak možnému poškození.

Po skončení mytí

Po dokončení pracovního cyklu se šestkrát ozve zvuková signalizace myčky. Pomocí tlačítka vypínače myčku vypněte, zastavte přívod vody a otevřete dvířka myčky. Před vyjmutím nádobí z myčky vyčkejte několik minut, abyste nemanipulovali s nádobím, dokud je ještě horké a hrozí větší riziko rozbití. Nádobí také lépe oschne.

SPUŠTĚNÍ MYCÍHO PROGRAMU

TABULKA MYCÍCH PROGRAMŮ

Program	Informace pro volbu programu	Popis programu	Mycí prostředek předmytí/mytí	Délka programu (min.)	Spotřeba energie (kWh)	Spotřeba vody (l)
Intenzivní	Pro silně znečistěné hrnce, pánve a kastroly a nádobí se zaschlymi zbytky potravin.	PředmytíMytí (65 °C)Oplach 1Oplach 2Horký oplachSušení	5/22 g(nebo 3v1)	170 1,20 16,4
Eco(*EN 50242)(std. program)	Pro běžně znečištěné nádobí jako hrnce, talíře, sklenice a lehce znečištěné pánve.Standardní denní cyklus.	PředmytíMytí (46 °C)Horký oplachSušení	5/22 g(nebo 3v1)	168 0,76 10
Lehký	Lehký mycí program vhodný pro choulostivější nádobí, citlivé na vysoké teploty.(Spustte hned po použití nádobí.)	Mytí (45 °C)OplachHorký oplachSušení	20 g 82 0,76 10
60 min	Lehce a normálně znečištěné sklenice, talíře nebo misky, každodenní mytí.	PředmytíMytí (60 °C)Horký oplachSušení	5/20 g 60 0,84 10
Rychlý	Kratší mytí pro méně znečištěné nádobí, které není třeba sušit.	Mytí (45 °C)Horký oplach	15 g 40 0,60 6,8
Opláchnutí	Pro opláchnutí nádobí, které chcete mýt později.	Před-oplach	/	13 0,01	3,6

* EN 50242: tento program je testovacím cyklem.

Informace pro srovnávací test v souladu s EN 50242 jsou následující:

• Kapacita: 9 sad
  • Pozice horního koše: Spodní pozice
  • Nastavení dávkovače leštidla: 5 (nebo 4)

ZAPNUTÍ SPOTŘEBIČE

Spuštění mycího programu

1. Naplňte oba koše nádobím a zasuňte je zpět.
   Doporučujeme naplnit nejdříve dolní koš a potom horní (viz kapitola „Ovládací panel“).
2. Přidejte mycí prostředek (viz kapitoly věnované dávkování).
3. Připojte napájecí přívod do vhodné síťové zásuvky, viz typový štítek spotřebiče. Zkontrolujte, zda je přívod vody otevřen naplno.
4. Zavřete dvířka, stiskněte tlačítko vypínače a stiskem tlačítka programu zvolte požadovaný mycí cyklus, viz Tabulka programů.

Poznámka:

- Při správném zavření dveří se ozve cvaknutí. Po dokončení mytí můžete myčku vypnout tlačítkem vypínače.

ZMĚNA PROGRAMU

CZ

Základní předpoklad: Program můžete měnit za chodu pouze v případě, že myčka běží jen krátkou dobu. V opačném případě může být mycí prostředek již spotřebován a voda odčerpána. Pak je potřeba zásobník mycího prostředku znovu naplnit (viz kapitola „Dávkování mycího prostředku“).

Stiskem tlačítka vypínače zrušte program a myčku tímto tlačítkem opět zapněte. Nyní můžete vybrat nový, požadovaný program (viz „Spuštění mycího programu“).

Poznámka:

- Pokud otevřete dvířka během mytí, myčka se zastaví, ozve se výstražný signál a na displeji se objeví chybové hlášení „E1“. Když dvířka zavřete, začne myčka znovu pracovat.

Šest kontrolek programu svým svitem indikuje stav myčky: a) jedna z kontrolek svítí --> probíhá program b) jedna z kontrolek bliká --> pauza

Poznámka:

- Pokud všechny kontrolky začnou blikat, znamená to, že je myčka mimo provoz. Vypněte hlavní vypínač, zavřete přívod vody a zavolejte servis.

Pokud zapomenete vložit nějaké nádobí

Zapomenuté kusy nádobí lze vkládat kdykoliv až do okamžiku otevření dávkovače mycího prostředku.

1. Pootevřete dvířka a vyčkejte zastavení programu.
2. Jakmile ostřikovací ramena ustanou v činnosti, můžete dvířka plně otevřít.
3. Vložte zapomenuté kusy nádobí.
4. Uzavřete dvířka, myčka se po 10 sekundách opět spustí.

VAROVÁNÍ!

- Během provozu je otevírání dvířek nebezpečné, protože hrozí nebezpečí opaření horkou vodou. Mycí program je ukončen teprve tehdy, když se na digitálním displeji objeví „--“ a ozve se 6× zvukové znamení. Poté vypněte myčku tlačítkem vypínače a zavřete přívod vody.

PO SKONČENÍ PROGRAMU

1. Stiskem vypínače myčku vypněte.
2. Zavřete přívod vody.
3. Otevřete opatrně dvířka myčky, nechejte je pootevřená a před vyjmutím nádobí vyčkejte několik minut. Nádobí tak může zchladnout a lépe doschnout.

Poznámky

• Dvířka otevírejte opatrně, pára unikající z otevřených dvířek je horká!
• Před vyjímáním nádobí a příborů z myčky vyčkejte pár minut, neboť je nádobí krátce po mytí horké a mohlo by snadno popraskat.

Vyjímání nádobí z myčky

• Vnitřek myčky bývá obvykle vlhký.
• Nejdříve vyprázdněte dolní koš a potom horní. Tak se vyhnete skapávání vody z horního koše do spodního.

ÚDRŽBA A ČIŠTĚNÍ

FILTRAČNÍ SYSTÉM

Filtr chrání čerpadlo před vniknutím větších kusů pokrmů a jiných objektů. Zbytky pokrmů mohou filtr ucpat. Proto je třeba fi ltr čas od času vyjmout a vyčistit.

Filtrační systém sestává z hrubého filtru, plochého (hlavního) filtru a jemného mikrofiltru.

1 Plochý fi ltr

Zbytky potravin a nečistoty jsou speciální tryskou na spodním rameni svedeny do tohoto fi ltru.

2 Hrubý fi ltr

V tomto fi ltru se zachytávají větší částice jako kusy kostí nebo skla, které by mohly ucpat odpad. Potřebujete-li odstranit z fi ltru zachycené částice, jemně zmáčkněte jazýčky v horní části a fi ltr vytáhněte.

3 Mikrofi ltr

Tento fi ltr zachycuje v jímce lapače nečistoty a drobné zbytky potravin a zabraňuje jejich opětovnému usazení na nádobí.

- Po každém použití myčky zkontrolujte, zda není fi ltr ucpaný.

- Po odšroubování hrubého fi ltru můžete vyjmout celý filtrační systém. Odstraňte všechny zbytky pokrmů a pak filtr propláchněte pod tekoucí vodou.

Krok 1: Otočte fi Itrem proti směru hodinových ručiček a pak jej vysuňte.

- Při vyjímání filtru postupujte od kroku 1 ke kroku 2, při vkládání filtru zpět postupujte od kroku 2 ke kroku 1 a nainstalujte systém filtru 3.

Montáž filtru

Pravidelné čištění filtru zajišťuje optimální výkon a výsledky mytí. Filtr účinně zachycuje částice z mycí vody a umožňuje tak recyklaci vody během cyklu. Proto je vhodné po každém mycím cyklu odstranit z filtru větší zachycené částice vypláchnutím filtru pod tekoucí vodou. Filtr vyjměte tahem za úchyt filtru ve svislém směru. Celý fi ltr by se měl čistit jednou týdně.

K čištění hrubého a jemného filtru použijte čisticí kartáček. Poté filtr znovu sestavte podle obrázků výše a celý fi ltrační systém vložte do myčky na původní místo a zatlačte jej směrem dolů.

VAROVÁNÍ!

- Myčka se nesmí nikdy používat bez filtru! Nesprávné uložení filtru může snížit výkon stroje a poškodit nádobí a příbory.

- Při čištění na filtr neklepejte. Zdeformovaný filtr negativně ovlivní funkčnost myčky.

Pravidelné čištění ostřikovacích ramen od chemikálií z tvrdé vody je velmi důležité, protože vznikající vodní kámen zanáší trysky a ložiska. Ostřikovací ramena můžete vyjmout po vyšroubování matice na vrchní části ramene ve směru hodinových ručiček, poté lze ramena vyjmout. Ostřikovací ramena opláchněte v teplé mýdlové vodě a jemným kartáčem očistěte trysky. Po důkladném opláchnutí nasadťe ramena zpět.

PÉČE O MYČKU

Ovládací panel čistěte mírně navlhčeným hadříkem. Po čištění provedte důkladné osušení.

Na údržbu vnějších částí používejte kvalitní lešticí vosk.

K čištění částí myčky nikdy nepoužívejte ostré nástroje, brusné prášky nebo agresivní čistíče.

Ochrana proti zamrznutí

Pokud je myčka v zimním období ponechána na nevytápěném místě, provedte následující úkony:

1. Odpojte myčku od napájení.
2. Zavřete přívod vody a odpojte přívodní hadici od přívodu vody.
3. Vpustte vodu z přívodní hadice a vodovodního ventilu. (Na zachycení vody použijte hrnec.)
4. Připojte znovu přívodní hadici k vodovodnímu ventilu.
5. Z dolní části myčky vyjměte nádržku s filtrem a pomocí houby vysušte vodu z jímky lapače.

Čištění dvířek

- K čištění okrajů kolem dvířek používejte pouze hadřík navlhčený teplou vodou. Nepoužívejte žádné čističe ve spreji, aby nedošlo ke vniknutí vody do zámku dvířek nebo elektrických komponent. Nepouží ani žádné abrazivní čističe nebo brusné prášky, které by mohly poškrábat povrch spotřebiče. I některé papírové utěrky mohou zanechat na povrchu stopy nebo škrábance.

Jak udržet myčku v dobrém stavu

Po každém mytí

Po každém mytí zavřete přívod vo a ponechte dvířka mírně otevřená tak, aby z vnitřku vyprchala vlhkost a pachy.

Odpojte napájecí přívod

Před každým čištěním a údržbou odpojte napájecí přívod ze síťové zásuvky. Neriskujte.

Nepoužívejte rozpouštědla ani abrazivní čistidla

Na čištění vnějších a gumových částí myčky nikdy nepoužívejte rozpouštědla ani abrazivní čistidla. Používejte pouze hadřík navlhčený v teplé mýdlové vodě. Skvrny a usazeniny z vnitřních povrchů myčky odstraníte hadříkem zvlhčeným ve slabém octovém roztoku nebo speciálním prostředkem určeným pro myčky.

O dovolené

Pokulob myžkut rnopeidete delší dobu používat, provedte mycí cyklus bez nádobí, odpojte přívod elektriny, uzavřete přívod vody myčky pootevřená. Zabráníte tak vzniku zápachu uvnitř spotřebiče a šetřite těsnění dvířek.

Stěhování myčky

Pokud je nutné myčku přemístit, snažte se ji přepravovat ve svislé poloze. Pokud je to nezbytně nutné, může být položena na zadní část.

Těsnění

Zbytky pokrmů, které se zachytí v těsnění dvířek, představují jeden z faktorů tvorby zápachu v myčce. Vzniku zápachu zabráníte pravidelným čištěním těsnění vlhkou houbičkou.

TIPY K ŘEŠENÍ POTÍŽÍ

NEŽ ZAVOLÁTE SERVIS

Doporučení následující tabulky vám mohou pomoci problém vyřešit. Pokud potíže přetrvají, obraťte se na autorizovaný servis.

Problém Možná příčina Nápravná akce
Myčka se nespustí. Došlo	k přepálení pojistky nebo vybavení jističe.	Vyměňte pojistku nebo zapněte jistič. Odpojte všechny ostatní elektrospotřebiče zapojené do stejného zásuvkového okruhu.
	Napájení není zapnuto. Zkontrolujte, zda je myčka zapnuta a dvířka jsou řádně zavřena. Zkontrolujte, zda je vidlice síťové šňůry řádně připojena do síťové zásuvky.
	Příliš nízký tlak vody Zkontrolujte, zda je přívod vody řádně připojen a přívodní ventil otevřen.
Nezastaví se vypouštěcí čerpadlo	Přetečení Systém je konstruován tak, aby detekoval stav přetečení.V takovém případě se zastaví cirkulační čerpadlo a spustí se vypouštěcí čerpadlo.
Hluk Určité zvuky během	mytí jsou normální	Zvuk otevření víčka dávkovače mycího prostředku.
	Nádobí není v koších řádně zajištěno nebo do koše spadl menší předmět	Ujistěte se, že je veškeré nádobí v myčce řádně zajištěno.
	Hukot motoru Myčka nebyla pravidelně používána. Pokud myčku používáte jen zřídka, nezapomeňte každý týden napustit a odčerpat vodu, aby nedošlo k vysušení těsnění.
Pěna ve vaně myčky	Nesprávný mycí prostředek	Používejte výhradně mycí prostředky určené pro automatické myčky. V případě výskytu pěny otevřete dvířka myčky a nechejte pěnu odpařit. Do vany nalijte cca 4,5 litru studené vody. Myčku zavřete a spuštěním programu „namáčení“ vodu vypusťte. V případě potřeby opakujte.
	Přetečení leštidla Rozlité leštidlo neprodleně vytřete.
Zabarvený vnitřek vany	Byl použit saponát s barvivem.	Dbejte na to, aby použitý mycí prostředek neobsahoval barviva.
Nádobí a příbory nejsou čisté	Zvolen nevhodný program Zvolte intenzivnější program.
	Nesprávné uložení nádobí v koších	Ujistěte se, že účinek dávkovače mycího prostředku a ramen ostřikovače není blokován velkými kusy nádobí.
Fleky a fi lm na sklenicích a příborech	1. Velmi tvrdá voda2. Nízká teplota přívodu3. Příliš nádobí v myčce4. Nesprávné uložení nádobí5. Starý nebo navhlý prášek6. Prázdný dávkovač leštidla7. Nesprávné dávkování prostředku	Odstranění fl eků ze skla:1. Vyjměte veškeré kovové příbory2. Nedoplňujte mycí prostředek3. Vyberte nejdelší program4. Spustěte myčku a nechte ji běžet cca 18 až 22 minut, než dospěje do fáze hlavního mytí.5. Otevřete dvířka a na dno myčky vlijte 2 šálky bílého octa.6. Zavřete dvířka a nechejte myčku dokončit program. Pokud ocet nepomůže: Opakujte výše uvedený postup, ale namísto octa použijte 1/4 šálku (60 ml) krystalické kyseliny citronové.
Zákal na skleněném nádobí.	Kombinace měkké vody a nadbytečného množství mycího prostředku.	Pokud používáte měkkou vodu, použijte k mytí skla méně mycího prostředku a zvolte kratší program.
Žlutý nebo hnědý povlak na vnitřních površích	Kávové nebo čajové skvrny Použijte roztok 1/2 šálku bělidla a 3 šálků vody a odstraňte skvrny ručně.POZOR!Po dokončení programu vyčkejte před čištěním vnitřního povrchu alespoň 20 minut, aby mohly zchladnout topná tělesa. V opačném případě hrozí popálení.
	Kovové usazeniny ve vodě mohou způsobit všudypřítomný povlak	Obratte se na dodavatele vody s žádostí o instalaci speciálního fi Itru.
Bílý potah na vnitřním povrchu.	Tvrdá voda s obsahem minerálů	K vyčištění vnitřku použijte houbu navlhčenou v čisticím prostředku pro myčky. Použijte gumové rukavice. Nikdy nepoužívejte jiný čisticí prostředek než pro myčky, zabráníte tak pěnění nebo vzniku mydlin.
Víko dávkovače mycího prostředku nelze řádně zavřít	Zbytky prostředku ucpaly západku víčka	Odstraňte zbytky prostředku ze západky.
V miskách dávkovače zůstal mycí prostředek.	Nádobí blokovalo misky dávkovače.	Přeuspořádejte nádobí.
Pára Tento jev je normální	Během sušení a vypouštění vody uniká z větracích otvorů u dvírek určité množství páry.
Černé nebo šedé skvrny na nádobí.	Hliníkové příbory se třely o ostatní nádobí.	K odstranění těchto skvrn použijte jemné abrazivní čistidlo.
Na dně výlevky zůstává voda	Tento jev je normální Malé množství čisté vody kolem výpusti na dně výlevky zabraňuje přesušení vodního těsnění.
Únik vody z myčky Přeplnění dávkovače nebo rozlití leštidla		Dbejte na to, abyste nepřeplňovali dávkovač leštidla.Rozlité leštidlo může způsobit přílišné pěnění a může vést k přetečení. Rozlité leštidlo setřete vlhkým hadříkem.
		Myčka není ve vodorovné poloze

CHYBOVÉ KÓDY

V případě závady zobrazí myčka prostřednictvím LED kontrolek ovládacího panelu kód příslušné chyby.

Kód Význam	Možná příčina
E1 Otevřená dvířka	Otevřená dvířka za chodu	myčky
E2 Přívod vody	Závada přívodu vody
E3 Odtok vody	Závada odčerpávání vody
E4 Snímač teploty	Porucha snímače teploty
E5 Přetečení/únik vody	Došlo k přetečení/úniku vody
E6 Únik vody	Došlo k úniku vody
E7 Topné těleso	Chyba ohřevu

UPOZORNĚNÍ

- Pokud dojde k úniku vody, zavřete přívodní vodovodní ventil a obraťte se na autorizované servisní středisko. Pokud je na dně mycího prostoru voda v důsledku přetečení nebo úniku, odstraňte ji před novým spuštěním myčky.

TECHNICKÉ ÚDAJE

Technické údaje pro myčku do domácnosti podle předpisů EU č. 1059/2010:

Výrobce ECG
Model EDF 4516 QA+
Počet sad nádobí 9
Energetická třída1	A+
Roční spotřeba energie2	222 kWh
Spotřeba energie na standardní mycí cyklus 0,76 kWh
Spotřeba energie ve vypnutém stavu 0,35 W
Spotřeba energie v pohotovostním režimu 0,9 W
Roční spotřeba vody3	2800 l
Třída účinnosti sušení4	A
Standardní mycí cyklus5	Eco
Délka programu standardního mycího cyklu 168 min
Hlučnost 49 dB(A)
Montáž Samostatně stojící
Výška 845 mm
Šířka 448 mm
Hloubka (včetně připojení) 600 mm
Příkon	1850 W
Jmenovité napětí / frekvence	220–240 Vac / 50 Hz
Tlak vody (hydrodynamický tlak)	0,4–10,0 bar = 0,04–1,0 MPa
Teplota vody	Max. 65 °C

Poznámka:

1 A + + + (nejvyšší účinnost) až D (nejnižší účinnost)
2 Spotřeba energie 222 kWh za rok je kalkulována na základě 280 standardních mycích cyklů s použitím studené vody a programů s nižší energetickou spotřebou. Skutečná spotřeba energie závisí na způsobu používání spotřebiče.
3 Spotřeba vody 2800 litrů za rok je kalkulována na základě 280 standardních mycích cyklů. Skutečná spotřeba vody závisí na způsobu používání spotřebiče.
4 A (nejvyšší účinnost) až G (nejnižší účinnost)
5 Tento program je vhodný pro mytí běžně znečištěného nádobí a zároveň se jedná o nejúčinnější program ve smyslu spotřeby energie a vody pro tuto kategorii nádobí.
Přístroj splňuje evropské normy a předpisy v současném znění:
- LVD 2006/95/EC
- EMC2004/108/EC
- EUP 2009/1016
- LVD 2006/95/EC - EMC2004/108/EC - EUP 2009/1016

Výše uvedené hodnoty byly naměřeny za specifických pracovních podmínek v souladu s příslušnými normami. Výsledky se mohou významně lišit v závislosti na množství a míře znečištění nádobí, tvrdosti vody, množství mycího prostředku apod.

Tento návod k použití je zpracován podle norem a předpisů Evropské unie.

LIKVIDACE

CZ

Řádně z myčky odstraňte veškerý obalový materiál.

Veškerý obalový materiál lze recyklovat.

Součásti z plastu jsou označeny standardními mezinárodními zkratkami:

• PE ......polyetylen, např. balicí fólie
• PS ......polystyren, např. vycpávkový materiál
• POM .....polyoxymetylen, např. plastové svorky
• PP ......polypropylen, např. materiál trychtýře na sůl
  • ABS ......akrylonitril-butadien-styren, např. ovládací panel

UPOZORNĚNÍ

• Obalový materiál může být nebezpečný pro děti!
• Nepotřebný obalový materiál, prosím, odevzdejte ve sběrném dvoře. Znehodnotťe při tom přístroj tak, že odstraníte dvířka a odstřihnete napájecí kabel.
• Kartónová krabice obalu je vyrobena z recyklovaného papíru, a proto by měla být odevzdána do sběru pro další recyklaci.
• Rádnou likvidací přístroje přispějete k ochraně životního prostředí a lidského zdraví, které by mohlo být ohroženo v případě nesprávného zacházení s vyřazeným výrobkem.
• Více informací o recyklaci tohoto výrobku získáte od místních úřadů nebo od sběrného střediska.

LIKVIDACE: Neodkládejte výrobek do netříděného odpadu z domácnosti. Jednotlivé části se musí třídit podle materiálů a ukládat zvlášť pro další zpracování.

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz.

Změna textu a technických parametrů vyhrazena.

OBSAH

POPIS 28

Ovládací panel 28

Vnútro umývačky 28

SK

Pridávanie soli do zmäkčovadla 32

Naplnenie dávkovača leštidlom 32

Čistenie ostrekovacích ramien 43

Starostlivost o umývačku....43

TIPY NA RIEŠENIE ŢAŽKOSTÍ......44

- Po skončení umývacieho cyklu skontrolujte, či je dávkovač umývacieho prostriedku prázdny.

- Zaistite ekologickú likvidáciu obalového materiálu.

– kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách

- Napätie v zásuvke zodpovedá údajom na typovom štítku spotrebiča.

1. Nastavte zmäkčovadlo vody.
2. Nalejte do zásobníka soli 1/2 litra vody a doplňte ho sol'ou do umývačky.
3. Naplňte dávkovač leštidlom.
4. Naplňte dávkovač umývacím prostriedkom

Zmäkčovadlo vody

Zmäkčovadlo vody nastavte ručne pomocou otočného ovládača tvrdosti vody.

1. Zavrite dvierka.
2. Zapnite umývačku vypínačom „Power“.
3. Podržte tlačidlo „Delay“ a potom stlačte na 5 sekúnd tlačidlo „Program“. Ozve sa zvukový signál a na displeji sa rozbliká H. (z výroby je nastavené H4).
4. Stlačením tlačidla „Delay“ môžete nastavenie zmenit. S každým stlačením tlačidla „Delay“ sa hodnota dávkovania zvýši o 1 stupeň. Po dosiahnutí hodnoty H7 preskočí s dálším stlačením tlačidla „Delay“ na hodnotu H0 (dávkovanie vypnuté).
5. Stlačte tlačidlo „Program“. Nastavenie je uložené do pamäte spotrebiča.

Tabulka tvrdosti vody

Tvrdost'vody		mmol/l	Nastavená hodnota
°Clark Tvrdost'
0 – 8	mäkká	0 – 1,1	H0
9 – 10	mäkká	1,2 – 1,4	H1
11 – 12	stredná	1,5 – 1,8	H2
13 – 15	stredná	1,9 – 2,1	H3
16 – 20	stredná	2,2 – 2,9	H4
21 – 26	tvrdá	3,0 – 3,7	H5
27 – 38	tvrdá	3,8 – 5,4	H6
39 – 62	tvrdá	5,5 – 8,9	H7

Poznámka:

A. Vyberte spodný kôš a potom odskrutkujte a vyberte veko zásobníka soli 1.
B. Ak plníte zásobník prvýkrát, naplňte ho do 2/3 objemu vodou (cca 500 ml) 2.
C. Do otvoru v zásobníku vložte lievik (priložený) a nasypte doň cca 1,2 kg soli. Malé množstvo vody obvykle zo zásobníka pretečie von.
D. Po naplnení zásobníka riadne zaskrutkujte veko spät.
E. Obvykle počas 2 – 6 dní po naplnení zásobníka sol'ou prestane svietit kontrolka soli.

Poznámka:

Do umývačky používajte výhradne značkové leštidlá. Dávkovače leštidla nikdy neplňte inými látkami (napr. čistidlom do umývačiek, tekutým saponátom). Mohlo by dôjst'k poškodeniu umývačky.

Kedy doplnit dávkovač leštidla

1. Dávkovač otvoríte otočením viečka k šípke „open“ (dolava) a viečko vyberte.
2. Opatrne dolievajte do dávkovača leštidlo tak, aby nepretieklo.
3. Vložte viečko spät tak, aby lícovalo so šípkou „open“, a zavrite ho otočením doprava smerom ku „closed“.

Vo vašej umývačke sa používa tekuté leštidlo. Dávkovač leštidla je umiestnený vo dvierkach vedl’a dávkovača umývacieho prostriedku. Pri plnení dávkovača odoberte veko a vlievajte doň leštidlo, kým indikátor leštidla celkom nestmavne. Objem zásobníka leštidla je asi 140 ml.

Dávkovač leštidla umožňuje šest' polôh nastavenia. Pri prvom umývaní nastavte ovládač do polohy „4“. Ak nastanú problémy so zlym sušením a škvrnami, zvýšte dávkovanie leštidla tak, že odoberte veko dávkovača a ovládač nastavte do polohy „5“. Ak sa riad stále zle suší a sú na ňom zjavné škvrny, nastavte ovládač na d'alšiu vyššiu hodnotu, kým sa škvrny neprestanú tvorit. Z výroby je dávkovanie nastavené na hodnotu 5.

Poznámka:

• Bežné zásadité prostriedky so žieravými zložkami
• Slabo zásadité koncentrované prostriedky s prirodzenými enzýmami

Umývací prostriedok v tabletách

Pri dávkovaní a skladovaní umývacích prostriedkov dbajte na pokyny výrobcu uvedené na obale.

1. Stlačením tlačidla vypínača umývačky zapnite a vyberte umývací program „3 in 1“ (stlačte funkčné tlačidlo „3 in 1“ tak, aby sa rozblikal príslušný indikátor).
2. Stlačením tlačidla Štart/pauza spustíte program „3 in 1“. Indikátor „3 in 1“ bude svietit.

1. Doplnit zásobník soli a leštidla.
2. Prepnút nastavenie tvrdosti vody na najvyšší možný stupeň a nechat' prebehnút' tri normálne umývacie cykly bez náplne riadom.
3. Upravit tvrdost vody spät podla tvrdosti vašej vody.

Predmety zo syntetických vlákien.

Pred vložením riadu:

• Odstráňte hrubé zvyšky.
• Zvyšky pripálených pokrmov nechajte odmočit.

UPOZORNENIE

Po skončení umývania

* EN 50242: tento program je testovacím cyklom.

Krok 1: Otočte fi Itrom proti smeru chodu hodinových ručičiek a potom ho vysuňte.

- Pri vyberaní filtra postupujte od kroku 1 ku kroku 2, pri vkladaní filtra spät postupujte od kroku 2 ku kroku 1 a nainštalujte systém filtra 3.

Montáž filtra

Ovládací panel čistite mierne navlhčenou handričkou. Po čistení dôkladne osušte.

Na údržbu vonkajších častí používajte kvalitný leštiaci vosk.

Pred každým čistením a údržbou odpojte napájací prívod od sietovej zásuvky. Neriskujte.

Riadne z umývačky odstráňte všetok obalový materiál.

• PE ......polyetylén, napr. baliace fólie
- PS ......polystyrén, napr. vypchávkový materiál
- POM .....polyoxymetylén, napr. plastové svorky
- PP ......polypropylén, napr. materiál lievika na sol'
• ABS .....akrylonitrilbutadiénstyrén, napr. ovládací panel

⚠ UPOZORNENIE

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a d'alších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk.

Zmena textu a technických parametrov vyhradená.

CONTENTS

DESCRIPTION 51

Control panel....51

Dishwasher interior 51

INSTALLATION INSTRUCTIONS....52
