NÁVOD K OBSLUZE ZCV550K1XA ZANUSSI

Bezpečnostní informace.2
Bezpečnostní pokyny.4____
Popis spotřebiče.6
Před prvním použitím. Z____
Varná deska – Denní používání_Z____
Varná deska - Tipy a rady.8____
Varná deska – Čištění a údržba 8 ____

Trouba – Denní používání 8____
Trouba - Použití příslušenství 9____
Trouba - Tipy a rady 11____
Trouba – Čištění a údržba.16 ____
Odstraňování závad 18____
Instalace 19
Energetická účinnost 21 ____

Změny vyhrazeny.

⚠ Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

UPOZORNĚNÍ!

Hrozí nebezpečí udušení, úrazu nebo jiných trvalých následků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
  • Nenechte děti hrát si se spotřebičem.
  • Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

Všeobecné bezpečnostní informace

- Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.

- Spotřebič nepoužívejte spolu s externím časovačem nebo samostatným dálkovým ovládáním.

- Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

- Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.

• Nepokládejte věci na varnou desku.

• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.

- Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

- Je-li sklokeramický nebo skleněný povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.

- Při provozu je vnitřek spotřebiče horký. Nedotýkejte se topných článků ve spotřebiči. Při vkládání či vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.

- Před údržbou odpojte spotřebič od napájení.

- Před výměnou žárovky se nejprve přesvědčte, že je spotřebič vypnutý, abyste předešli riziku úrazu elektrickým proudem.

- Nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky k čistění skleněných dvířek, mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.

- Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

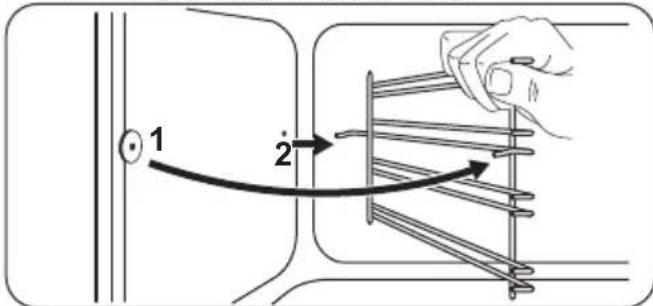

• K odstranění drážek na rošty nejprve odtáhněte přední a poté zadní konec drážek na rošty od stěny trouby. Drážky na rošty instalujte stejným postupem v opačném pořadí.

• V pevné elektrické instalaci musí být začleněn prvek pro odpojení od sítě v souladu s platnými elektroinstalačními předpisy.

Instalace

UPOZORNĚNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Netahejte spotřebič za držadlo.

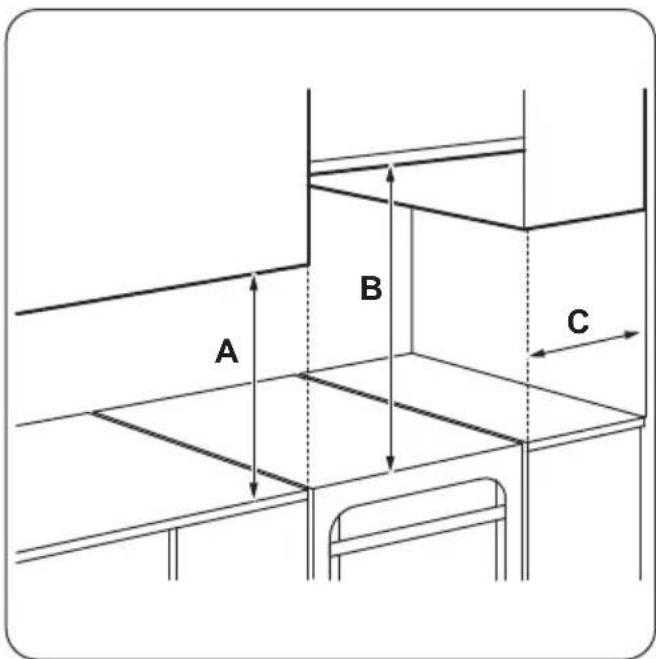

• Kuchyňská skříňka a výklenek musí mít vhodné rozměry.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Ujistěte se, že je spotřebič namontován pod bezpečnou konstrukcí a vedle bezpečných konstrukcí.
• Některé části spotřebiče jsou pod proudem. Uzavřete spotřebič pomocí nábytku, abyste zabránili kontaktu s nebezpečnými částmi.
• Strany spotřebiče musí být umístěny vedle spotřebičů nebo kuchyňského nábytku stejné výšky.
• Spotřebič neumíst'ujte na podstavec.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Zajistěte instalaci stabilizačního prvku, který bude bránit převržení spotřebiče. Řid'te se pokyny v části „Instalace“.

Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obrat'te se na kvalifikovaného elektrikáře.

• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Sít'ové kabely se nesmí nacházet v blízkosti dveří spotřebiče nebo se jich dotýkat, obzvláště jsou-li dveře horké.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ní sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnící jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Před zapojením sít'ové zástrčky do sít'ové zásuvky zcela zavřete dveře spotřebiče.

Použití spotřebiče

UPOZORNĚNÍ!

Nebezpečí úrazu a popálení. Nebezpečí úrazu elektrickým proudem.

• Tento spotřebič používejte pouze v domácnosti.
• Neměňte technické parametry tohoto spotřebiče.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Spotřebič po každém použití vypněte.
• Pokud je spotřebič v provozu, budte při otevírání jeho dvířek opatrní. Může dojít k uvolnění horkého vzduchu.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo výbuchu

- Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

- Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

- Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

- Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.

- Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.

- Dvířka spotřebiče otevírejte opatrně. Používáte-li při přípravě jídla přisady obsahující alkohol, může vzniknout směs vzduchu s alkoholem.

UPOZORNĚNÍ!

Hrozí nebezpečí poškození spotřebiče.

- Jak zabránit poškození nebo změně barvy smaltovaného povrchu:

– Nepokládejte nádobí či jiné předměty přímo na dno spotřebiče.

– Nenalévejte vodu přímo do horkého spotřebiče.

– po dokončení pečení nenechávejte vlhká jídla ve spotřebiči.

– Při vkládání nebo vyjímání příslušenství bud’te opatrní.

- Barevné změny na smaltovaném povrchu nemají vliv na výkon spotřebiče. Nejedná se o závadu z hlediska ustanovení záruky.

- Při pečení vlhkých koláčů používejte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.

- Nepokládejte horké nádoby na ovládací panel.

- Nenechte vyvařit vodu v nádobách.

- Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

- Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.

- Na spotřebič nebo přímo na dno spotřebiče nepokládejte hliníkovou fólii.

- Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou

způsobit poškrábání. Tyto předměty při přesouvání na varné desce vždy zdvihněte.

- Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

Čištění a údržba

UPOZORNĚNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

- Před prováděním údržby spotřebič vypněte.

Vytáhněte zástrčku ze zásuvky.

- Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.

- Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.

- Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

- Zbytky tuků či jídel ve spotřebiči mohou způsobit požár.

- Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

- Použijete-li sprej do trouby, řiďte se bezpečnostními pokyny uvedenými na jeho balení.

- Katalytický smalt (je-li součástí výbavy) nečistěte žádným druhem čisticího prostředku.

Vnitřní osvětlení

• V tomto spotřebiči se používají speciální či halogenové žárovky pouze pro použití v domácích spotřebičích. Nepoužívejte je pro osvětlení domácnosti.

UPOZORNĚNÍ!

Nebezpečí úrazu elektrickým proudem.

- Před výměnou žárovky spotřebič odpojte od napájení.

- Používejte pouze žárovky se stejnými vlastnostmi.

Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhod'te síťový kabel.
• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

Popis spotřebiče

Celkový pohled

Uspořádání varné desky

Obsluha

• Pro opravu spotřebiče se obrat'te na autorizované servisní středisko.
• Používejte výhradně originální náhradní díly.

1 Ovladače varné desky
2 Kontrolka / symbol / ukazatel teploty
3 Ovladač teploty
4 Ovladač funkcí trouby
5 Kontrolka / symbol / ukazatel varné desky
6 Topný článek
7 Osvětlení
8 Ventilátor
9 Drážky na rošty, vyjímatelné
10 Polohy roštů

1 Varná zóna 1 200 W
2 Výstup páry - počet a poloha závisí na modelu
3 Varná zóna 1 700 W
4 Varná zóna 1 200 W
5 Ukazatel zbytkového tepla
6 Varná zóna 1 700 W

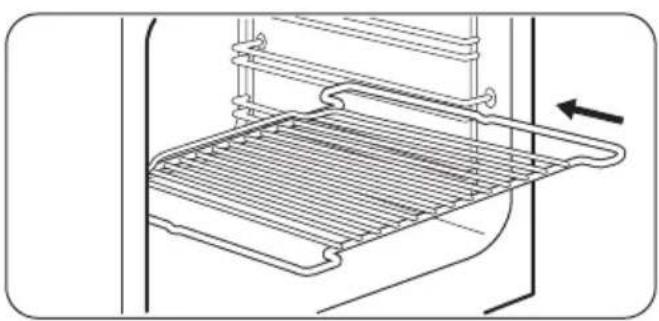

Příslušenství

• Tvarovaný rošt
Pro nádoby na pečení, dortové a koláčové formy, pečeně.
- Plech na pečení
Na koláče a sušenky.
• Hliníkový plech na pečení
Na koláče a sušenky.
• Vysunovací kolejničky
Pro rošty a plechy na pečení.

Před prvním použitím

- Úložný prostor

Úložný prostor je umístěn pod vnitřkem trouby. Chcete-li tento prostor využít, zdvihněte přední dolní dvířka a zatáhněte směrem dolů.

UPOZORNĚNÍ!

Při provozu spotřebiče se může úložný prostor velmi ohřát.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

První čištění

Ze spotřebiče odstraňte veškeré příslušenství a vyjímatelné drážky na rošty.

Viz část „Čištění a údržba“.

Před prvním použitím spotřebič vyčistěte.

Příslušenství a vyjímatelné drážky vložte zpět do jejich původní polohy.

Předehřátí

Předehřátí prázdného spotřebiče ke spálení zbytkové mastnoty.

Varná deska – Denní používání

1. Zvolte funkci a maximální teplotu.
2. Nechte spotřebič pracovat jednu hodinu.
3. Zvolte funkci a maximální teplotu.
   Maximální teplota při této funkci je 210 °C.
4. Nechte spotřebič pracovat 15 minut.
   Příslušenství se může zahřát více než obvykle. Ze spotřebiče může vycházet zápach a kouř. To je normální jev. Zajistěte v místnosti dostatečné větrání.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Teplotní nastavení

Symboly Funkce
0	Poloha Vypnuto
1 - 6 Nastavení teploty

Pomocí zbytkového tepla snížíte spotřebu energie. Přibližně 5–10 minut před koncem vaření varnou zónu vypněte.

Otočte voličem na požadovanou teplotu.

Rozsvítí se provozní kontrolka varné desky.

Vaření ukončíte otočením ovladače do polohy vypnuto.

Pokud jsou všechny varné zóny vypnuty, provozní kontrolka varné desky zhasne.

Ukazatel zbytkového tepla

UPOZORNĚNÍ!

Nebezpečí popálení zbytkovým teplem.

Ukazatel se rozsvítí, když je varná zóna horká.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Nádobí

Dno nádoby musí být co nejrovnější a nejsilnější.

Nádoby ze smaltované oceli nebo s hliníkovým či měděným spodkem mohou na povrchu sklokeramické desky zanechávat barevné skvrny.

Příklady vaření na

Nasta-vení teplo-ty:

Použití:

1 Uchování teploty

Varná deska – Čištění a údržba

Nasta-vení teplo-ty:	Použití:
2 Lehké ohřívání
3 Mírné vaření
4 Smažení
5 Uvedení do varu
6 Uvedení do varu / prudké smažení / fritování

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Všeobecné informace

• Varnou desku po každém použití očistěte.
• Nádoby používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Použijte speciální škrabku na sklo.

Čištění varné desky

- Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

Trouba – Denní používání

Pokud tak neučiníte, nečistota může varnou desku poškodit. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.

- Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s malým množstvím mycího prostředku. Po vyčištění varnou desku osušte měkkým hadrem.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Zapnutí a vypnutí spotřebiče

Podle daného modelu má váš spotřebič symboly ovladače, ukazatele nebo kontrolky:

• Ukazatel se rozsvítí, když trouba začne hřát.
• Kontrolka se rozsvítí, když je spotřebič v provozu.

• Symbol ukazuje, zda ovladač řídí jednu z varných zón, funkce trouby nebo teplotu.

• Otočte ovladačem funkcí trouby na požadovanou funkci.

• Otočte ovladačem teploty na požadovanou teplotu.

• Spotřebič vypnete otočením ovladače funkci a teploty trouby do polohy vypnuto.

Bezpečnostní termostat

Nesprávná obsluha spotřebiče nebo vadné součásti mohou způsobit nebezpečné přehřátí. Aby se tomu zabránilo, je tato trouba vybavena bezpečnostním termostatem, který přeruší napájení. Po poklesu teploty se trouba opět automaticky zapne.

Funkce trouby

Symbol	Funkce trouby Použití
	Poloha Vypnuto Spotřebič je vypnutý.
	Konvenční ohřev K pečení moučných jídel a masa na jedné úrovni trouby.
	Gril Ke grilování plochých pokrmů a opékání chleba.Maximální teplota při této funkci je 210 °C.
	Spodní ohřev K pečení koláčů s křupavým spodkem a zavařování potra-vin.
	Horkovzdušné pečení K pečení masa nebo moučných jídel při stejné teplotě na několika roštech bez mísení vůní.
	Pizza úsporně K pečení jídel, která vyžadují propečenější a křupavý spo-dek, na jedné úrovni. Nastavte teplotu trouby o 20 - 40 °C nižší než při použití funkce Konvenční ohřev.Maximální teplota při této funkci je 210 °C.

Trouba - Použití příslušenství

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Vložení příslušenství

Tvarovaný rošt:

Zasuňte rošt mezi drážky zvolené úrovně roštu. Okraje po obou stranách by měly v troubě směřovat dozadu a směrem dolů.

Plech na pečení:

Plech na pečení nezasunujte zcela dozadu k zadní stěně vnitřku trouby. Zabránili byste tak cirkulaci tepla kolem plechu. Jídlo by se mohlo připálit, obzvláště pak v zadní části plechu.

Hluboký pekáč nebo plech na pečení zasuňte mezi vodicí lišty drážek roštů. Ujistěte se, že se nedotýká zadní stěny trouby.

Teleskopické výsuvy

Teleskopické výsuvy usnadňují vkládání nebo vytahování roštů.

Teleskopické výsuvy můžete instalovat na různé polohy roštů, kromě polohy 4.

POZOR!

Teleskopické výsuvy nemyjte v myčce nádobí. Teleskopické výsuvy ničím nemažte.

Instalace teleskopických výsuv

1. Otočte teleskopickou výsuvu o přibližně 90°.
2. Vysuňte západku na zadním konci teleskopické výsuvy na kolejničku na rošt. Výsuvu musíte vložit na správnou stranu trouby.

1. Otočte výsuvou do správné polohy. Zarážka, nacházející se na jednom konci teleskopické výsuvy, musí směřovat nahoru.
2. Zasuňte výsuvu úplně do zadní stěny trouby.
3. Vytáhněte přední konec teleskopické výsuvy proti kolejničce na rošt. Pokud západka na předním konci správně zapadne, ozve se cvaknutí.
4. Stejnými kroky nasuňte druhou teleskopickou výsuvu. Dejte pozor, aby byly obě teleskopické výsuvy umístěné na stejné úrovni.

Vyjmutí teleskopických výsuv

1. Stiskněte a podržte západku na přední straně teleskopické výsuvy.

1. Vytáhněte přední konec výsuvy z drážky roštu.
2. Otočte teleskopickou výsuvu o přibližně 90°.
3. Vyjměte zadní konec výsuvy z drážky roštu.
4. Stejnými kroky vyjměte druhou teleskopickou výsuvu.

Teleskopické výsuvy - vložení příslušenství

POZOR!

Před tím, než zavřete dvířka trouby, se ujistěte, že jste teleskopické výsuvy zcela zasunuli do spotřebiče.

Trouba - Tipy a rady

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Teploty a časy pečení v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad.

Všeobecné informace

• Spotřebič má čtyři úrovně roštů. Polohy roštů ve spotřebiči se počítají zdola.
• Tento spotřebič je vybaven speciálním systémem, který zajišťuje oběh vzduchu a stálou recyklaci páry. Tento systém umožňuje pečení a vaření v páře, takže

Tvarovaný rošt:

Plech na pečení a hluboký pekáč / plech:

Vložte plech na pečení nebo hluboký pekáč / plech do teleskopických výsuv.

jídla jsou uvnitř měkká a na povrchu mají kůrčičku. Doba pečení a spotřeba energie jsou sníženy na minimum.

- Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. To je normální jev. Při otvírání dvířek spotřebiče během přípravy jídla vždy odstupte. Kondenzaci snížíte, když spotřebič vždy před přípravou jídla na 10 minut předehřejte.

- Po každém použití spotřebiče setřete vlhkost.

- Při přípravě jídel na dno spotřebiče nestavte žádné předměty a žádnou část spotřebiče nezakrývejte hliníkovou fólií.

Mohlo by to ovlivnit výsledky pečení a poškodit smalt.

Pečení moučných jídel

• Vaše trouba může péct jinak, než jak jste byli zvyklí u starého spotřebiče. Svá obvyklá nastavení (teplotu, doby pečení) a polohy roštů byste měli proto upravit podle doporučení uvedených v tabulkách.
• Výrobce doporučuje při prvním pečení použít nižší teploty.
• Jestliže nemůžete najít nastavení pro určitý recept, snažte se vybrat podobné jídlo.
• Pokud pečete koláče na několika polohách roštů, můžete dobu pečení prodloužit o 10–15 minut.
• Různě vysoké moučníky a pečivo mohou nejprve nerovnoměrně zhnědnout. V takovém případě ale hned neměňte teplotu. Rozdíly se během pečení vyrovnají.
• Při delší době pečení můžete troubu vypnout asi 10 minut před koncem pečení, abyste využili zbytkového tepla.
  Při pečení zmraženého jídla se mohou plechy v troubě během pečení zkroutit. Po ochlazení se opět vyrovnají.

Pečení moučníků

- Neotvírejte dvířka, dokud neuplynou 3/4 času nutného k pečení.

- Jestliže do trouby vložíte dva plechy na pečení, musí být mezi plechy jedna úroveň drážek volná.

Pečení masa a ryb

• Při pečení velmi tučného jídla použijte hluboký pekáč / plech, aby se v troubě nevytvořily skvrny, které by již nemusely jít odstranit.
• Před podáváním nechte maso odpočívat asi 15 minut, a teprve potom ho krájejte, aby nevytekla šťáva.
• Do hlubokého pekáče / plechu nalijte trochu vody, aby se při pečení tolik nekouřilo. Kondenzaci kouře zabráníte dolitím vody pokaždé, když se odpaří.

Doby přípravy

Doba přípravy záleží na druhu potravin, jejich konzistenci a množství.

Nejprve sledujte průběh pečení a jeho výsledek. Postupně si najděte nejlepší nastavení (nastavení teploty, dobu pečení, apod.) pro nádobí, recepty a množství potravin, které s tímto spotřebičem používáte.

Konvenční ohřev

Jídlo Množství(g)	Teplota (°C) Čas (min) Poloharoštu	Příslušenství
Pruhy těsta 250 150 25 - 30 3 plech na pečení
Plochý koláč 1)	1 000 160 - 170 30 - 35 2 plech na pečení
Kynutý koláč s jablky	2 000 170 - 190 40 - 50 3 plech na pečení
Jablečný koláč 2)	1 200 + 1200	180 - 200 50 - 60 1 2 kruhové hliní-	kové plechy (prům-ěr: 20 cm)
Malé koláčky 1)	500 160 - 170 25 - 30 2 plech na pečení

Jídlo Množství (g)		Teplota (°C) Čas (min) Poloha roštu		Příslušenství
Piškotový koláč bez tuku 1)	350 160 - 170	25 - 30 1 1 kruhový hliníkový		plech (průměr: 26 cm)
Koblihy 1 500 160 - 170		45 - 55 3)	2 plech na pečení
Celé kuře 1 350 200 - 220 60 - 70 2 tvarovaný rošt
Půlka kuřete 1 300	190 - 210 35 + 30 3 tvarovaný rošt		1 plech na pečení
Vepřová kotleta 600	190 - 210 30 - 35 3 Tvarovaný rošt		1 plech na pečení
Dortový korpus 4)	800 230 - 250	10 - 15 2 plech na pečení	1 plech na pečení
Plněné kynuté koláče 5)	1 200 170 - 180	25 - 35 2 plech na pečení
Pizza 1 000 200 - 220 25 - 35 2 plech na pečení
Tvarohový koláč 2	600 170 - 190 60 - 70 2 plech na pečení
Švýcarský jablečný koláč 5)	1 900 200 - 220	30 - 40 1 plech na pečení
Vánoční dort 5)	2 400 170 - 180	55 - 65 6)	2 plech na pečení
Slaný lotrinský koláč 5)	1 000 220 - 230	40 - 50 1 1 kruhový plech		(průměr: 26 cm)
Venkovský chléb 7)	750 + 750 180 - 200	60 - 70 1 2 hliníkové plechy		(délka: 20 cm)
Rumunský piškot 1)	600 + 600 160 - 170	40 - 50 2 2 hliníkové plechy		(délka: 25 cm) na stejné úrovni trou-by
Rumunský piškot – tradiční	600 + 600 160 - 170	30 - 40 2 2 hliníkové plechy		(délka: 25 cm) na stejné úrovni trou-by
Sladké pečivo 5)	800 200 - 210	10 - 15 2 plech na pečení
Roláda 1)	500 150 - 170	15 - 20 1 plech na pečení
Pusinky 400 100 - 120	40 - 50 2 plech na pečení

Jídlo Množství(g)	Teplota (°C) Čas (min) Poloharoštu	Příslušenství
Koláč s droben-kou 5)	1 500 180 - 190 25 - 35 3 plech na pečení
Piškotový koláč 1)	600 160 - 170 25 - 35 3 plech na pečení
Máslový koláč 1)	600 180 - 200 20 - 25 2 plech na pečení

1) Předehřejte troubu po dobu 10 minut.

2) Předehřejte troubu po dobu 15 minut.

3) Po vypnutí spotřebiče ponechte moučník v troubě dalších 7 minut.

4) Předehřejte troubu po dobu 20 minut.

5) Předehřejte troubu po dobu 10 - 15 minut.

6) Po vypnutí spotřebiče ponechte moučník v troubě dalších 10 minut.

7) Nastavte teplotu na 250 °C a predehřejte troubu po dobu 18 minut.

Horkovzdušné pečení

Jídlo Množství (g)	Teplota (°C) Čas (min) Poloha	roštu	Příslušenství
Proužky těsta 1)	250 145 25 3 plech na pečení
Proužky těsta 1)	250 + 250 145 25 1 + 3 plech na pečení
Plochý koláč 1)	1 000	150 30 2 plech na pečení
Plochý koláč 1)	1 000 + 1 000	155 40 1 + 3 plech na pečení
Kynutý koláč s jablky	2 000	170 - 180 40 - 50 3 plech na pečení
Jablečný koláč	1 200 + 1 200	175 55 2 2 kruhové hliní-
Malé koláčky 1)	500 155 30 2 plech na pečení
Malé koláčky 1)	500 + 500 155 40 1 + 3 plech na pečení
Piškotový koláč bez tuku 1)	350 160 30 1 1 kruhový hliní-
Koblihy	1 200	150 - 160 30 - 35 2)	2 plech na pečení
Celé kuře 1 400 180 55 2 tvarovaný rošt
		1 plech na pečení
Vepřová pečeně 800 170 - 180 45 - 50 2 tvarovaný rošt
		1 plech na pečení
Plněné kynuté ko-láče	1 200 150 - 160 20 - 30 2 plech na pečení
Pizza 1 000 + 1 000 200 - 210 30 - 40 1 + 3 plech na pečení
Pizza 1 000 190 - 200 25 - 35 2 plech na pečení
Tvarohový koláč 2 600 160 - 170 40 - 50 1 plech na pečení
Švýcarský jableč-ný koláč 3)	1 900 180 - 200 30 - 40 2 plech na pečení
Vánoční dort 1)	2 400 150 - 160	35 - 40 2)	2 plech na pečení
Slaný lotrinský ko-láč 3)	1 000 190 - 210 30 - 40 1 1 kruhový plech		(průměr: 26 cm)
Venkovský chléb 4)	750 + 750 160 - 170 40 - 50 1 plech na pečení
Rumunský piškot 3)	600 + 600 155 - 165 40 - 50 2 2 hliníkové ple-		chy (délka: 25 cm) na stejné úrovni trouby
Rumunský piškot – tradiční	600 + 600 150 - 160 30 - 40 2 2 hliníkové ple-		chy (délka: 25 cm) na stejné úrovni trouby
Sladké pečivo 1)	800 190 15 3 plech na pečení
Sladké pečivo 5)	800 + 800 190 15	1 + 3 plech na pečení
Roláda 1)	500 150 - 160 15 - 20 3 plech na pečení
Pusinky	400 110 - 120 30 - 40 2 plech na pečení
Pusinky	400 + 400 110 - 120 45 - 55 1 + 3 plech na pečení
Koláč s drobenkou	1 500 160 - 170 25 - 35 3 plech na pečení
Piškotový koláč 1)	600 150 - 160 25 - 35 2 plech na pečení
Máslový koláč 1)600 + 600 160 - 170 25 - 35 1 + 3 plech na pečení

1) Předehřejte troubu po dobu 10 minut.

2) Po vypnutí spotřebiče ponechte moučník v troubě dalších 7 minut.

3) Předehřejte troubu po dobu 10 - 15 minut.

4) Nastavte teplotu na 250 °C a předehřejte troubu po dobu 10 - 20 minut.

5) Předehřejte troubu po dobu 15 minut.

Pizza úsporně

Jídlo Množství(g)	Teplota (°C) Čas (min) Poloha	roštu	Příslušenství
Pizza 1 000 200 - 210 20 - 30 1 plech na peče-			ní
Pizza 1 000 + 1 000 180 - 200 30 2 plech na peče-			ní
		1 hliníkový plechna pečení

Příprava pizzy

Při pečení pizzy dosáhnete nejlepších výsledků otočením ovladačů funkcí a teploty trouby do polohy Pizza.

Trouba – Čištění a údržba

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Poznámky k čištění

• Přední stranu spotřebiče otřete měkkým hadříkem namočeným v roztoku teplé vody a mycího prostředku.
• K čištění kovových ploch používejte běžný čisticí prostředek.
• Vnitřek spotřebiče čistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár.
• Odolné nečistoty odstraňte pomocí speciálního prostředku k čištění trouby.
• Vyčistěte všechno příslušenství po každém použití a nechte jej vysušit. Použijte měkký hadr a vlažnou vodu s mycím prostředkem.

- Máte-li nepřilnavé příslušenství, nečistěte je agresivními čisticími prostředky, ostrými předměty, ani je nemyjte v myčce nádobí. Mohlo by dojít k poškození nepřilnavého povrchu.

Spotřebiče z nerezové oceli nebo hliníku

Dvířka trouby čistěte pouze vlhkou houbou. Osušte je měkkým hadříkem.

Nikdy nepoužívejte ocelové drátěnky, kyseliny nebo abrazivní (pískové) prostředky, protože by mohly poškodit povrch trouby.

Ovládací panel vyčistěte se stejnou opatrností.

Vyjmutí drážek na rošty a

Chcete-li troubu vyčistit, odstraňte drážky na rošty.

1. Odtáhněte přední část drážek na rošty od stěny trouby.

1. Odtáhněte zadní konec drážek na rošty od stěny trouby a vytáhněte je ven.

Drážky na rošty instalujte stejným postupem v opačném pořadí.

Odstranění a instalace skleněných panelů trouby

Skleněné panely lze při čištění vyjmout. Počet jednotlivých skleněných panelů se liší dle modelu.

UPOZORNĚNÍ!

Při čištění nechte dvířka trouby lehce otevřená. Když jsou plně otevřená, může jejich náhodné zavření něco poškodit.

UPOZORNĚNÍ!

Spotřebič bez skleněných panelů nepoužívejte.

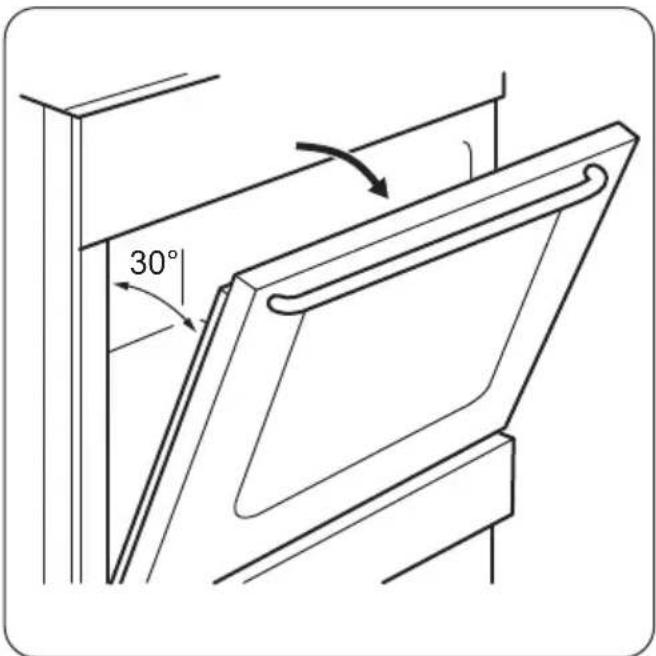

1. Otevírejte dvířka, dokud nedosáhnou úhlu přibližně 30°. Dvířka zůstanou při lehkém otevření na svém místě.

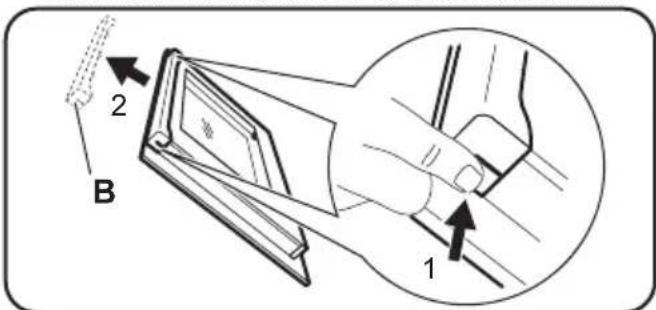

1. Uchopte okrajovou lištu na horní straně dvířek (B) na obou stranách a zatlačením směrem dovnitř uvolněte svorku těsnění.

1. Vytáhněte lištu dopředu a odstraňte ji.

UPOZORNĚNÍ!

Při vyjímání skleněných panelů se mohou dvířka zavírat.

1. Uchopte horní okraj skleněných panelů dvířek a vytáhněte je jeden po druhém nahoru.
2. Skleněný panel omyjte vodou se saponátem. Skleněný panel pečlivě osušte.

Po vyčištění skleněné panely a dvířka trouby opět nasad'te. Proved'te výše uvedené kroky v opačném pořadí. Nejprve vrat'te menší a potom větší panel.

POZOR!

Oblast potisku vnitřního skleněného panelu musí směřovat k vnitřní straně dvířek.

POZOR!

Po instalaci se dále ujistěte, že povrch rámu skleněného panelu s potiskem skla není na dotek drsný.

POZOR!

Dávejte pozor, abyste vnitřní skleněný panel nainstalovali správně do jeho umístění.

Výměna žárovky

Na dno vnitřku spotřebiče položte měkkou látku. Zabráníte tak poškození krytu žárovky a vnitřku trouby.

UPOZORNĚNÍ!

Nebezpečí úrazu elektrickým proudem! Před výměnou žárovky vypněte pojistky. Žárovka trouby a její kryt mohou být horké.

Odstraňování závad

1. Vypněte spotřebič.
2. Vytáhněte pojistky v pojistkové skříňce nebo vypněte jistič.

Zadní žárovka

1. Skleněným krytem otočte proti směru hodinových ručiček a sejměte jej.
2. Skleněný kryt vyčistěte.
3. Žárovku vyměňte za vhodnou žárovku odolnou proti teplotě 300 °C.
4. Nasad'te skleněný kryt.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Co dělat, když...

Problém Možná příčina Řešení
Nelze zapnout spotřebič. Spotřebič není zapojený do elektrické sítě nebo je připojený nesprávně.		Zkontrolujte, zda je spotřebič správně zapojený do elektrické sítě.
Varnou desku nelze zapnout ani používat.Trouba nehřeje.	Je uvolněná pojistka. Zkontrolujte, zda příčinou záva- dy není pojistka. Pokud se po- jistka uvolňuje opakovaně, ob- rat’te se na autorizovaného elektrikáře.
Trouba / varná deska zobrazuje chybový kód, který není uvede- ný v této tabulce.	Jedná se závadu na elektroin- stalaci.	Spotřebič vypněte a znovu zap- něte prostřednictvím domovní pojistky nebo ochranného spí- nače v pojistkové skříňce. Pokud se chybový kód na dis- pleji zobrazí znovu, kontaktujte oddělení péče o zákazníky.
Varnou desku nelze zapnout ani používat.	Je uvolněná pojistka. Zapněte varnou desku znovu a maximálně do 10 sekund nas- tavte teplotu.
Nerozsvítí se Ukazatel zbytkového tepla.	Varná zóna byla zapnutá jen krátkou dobu, a není proto hor-ká.	Jestliže byla varná zóna zapnu-tá dostatečně dlouho, aby byla horká, obrat'te se na autorizo-vané servisní středisko.
Osvětlení nefunguje. Vadná žárovka. Vyměňte žárovku.
Na jídle a uvnitř trouby se usa-zuje pára a kondenzát.	Nechali jste jídlo v troubě příliš dlouho.	Po dokončení přípravy nene-chávejte jídla v troubě déle než 15–20 minut.
Trouba nehřeje. Nejsou provedena nutná nastavení.		Zkontrolujte, zda jsou nastavení správná.
Dokončení jídel trvá příliš dlou-ho nebo se jídla připraví příliš rychle.	Teplota je příliš vysoká nebo nízká.	Nastavte teplotu podle potřeby. Řiďte se pokyny v návodu k použití.

Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se prosím na autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází

na předním rámu vnitřní části spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

Doporučujeme, abyste si údaje napsali zde:

Model (MOD.) ......

Výrobní číslo (PNC) ......

Sériové číslo (SN) ......

Instalace

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Umístění spotřebiče

Tento volně stojící spotřebič můžete umístit s kuchyňskou skříňkou po jedné nebo po obou stranách nebo v rohu.

Pro minimální vzdálenosti při instalaci viz tabulka.

Minimální vzdálenosti

Rozměry mm
A 400
B 650
C 150

Technické údaje

Rozměry mm
Výška 858
Šířka 500
Hloubka 600
Celkový elektrický výkon 8485 W
Třída spotřebiče 1

Vyrovnání spotřebiče

Pomocí seřiditelných nožiček na spodku spotřebiče nastavte výšku horní pracovní plochy do stejné úrovně s ostatními povrchy.

Ochrana proti překlopení

Nastavte správnou výšku a umístění spotřebiče, než připojíte ochranu proti překlopení.

POZOR!

Ujistěte se, že jste ochranu proti překlopení nainstalovali ve správné výšce.

Přesvědčte se, že je plocha za spotřebičem hladká.

Je nutné nainstalovat ochranu proti překlopení. Pokud ji nenainstalujete, spotřebič se může překlopit.

Na vašem spotřebiči se nachází symbol zobrazený na obrázku (dle modelu), který vás upozorňuje na instalaci ochrany proti překlopení.

1. Nainstalujte ochranu proti překlopení ve výšce 317 - 322 mm pod úrovní horní pracovní plochy a 80 - 85 mm od strany spotřebiče skrze kruhový otvor na konzole. Přišroubujte jej do pevného materiálu nebo použijte vhodnou oporu (zed').

1. Tento otvor naleznete na levé straně zadní části spotřebiče. Nadzdvihněte přední stranu spotřebiče a umístěte ji doprostřed prostoru v kuchyňské lince. Jestliže je prostor mezi pracovními plochami kuchyňské linky větší, než je šířka spotřebiče, pak musíte pro vystředění spotřebiče upravit postranní rozměr.

Pokud jste změnili rozměry sporáku, je nutné správně vyrovnat zařízení proti překlopení.

POZOR!

Jestliže je prostor mezi pracovními plochami kuchyňské linky větší, než je šířka spotřebiče, pak musíte pro vystředění spotřebiče upravit postranní rozměr.

Elektrická instalace

UPOZORNĚNÍ!

Výrobce nenese odpovědnost za úrazy či škody způsobené nedodržením bezpečnostních pokynů uvedených v kapitolách o bezpečnosti.

Spotřebič se dodává bez zástrčky a napájecího kabelu.

Vhodný typ kabelů: H05 RR-F s příslušným průřezem.

UPOZORNĚNÍ!

Než zapojíte síťový kabel do svorkovnice, změřte napětí mezi fázemi v místní síti. Pro správnou elektrickou instalaci se následně řídte informacemi o připojení na štítku na zadní straně spotřebiče. Tímto postupem předejdete chybám v instalaci a poškození elektrických součástí spotřebiče.

UPOZORNĚNÍ!

Napájecí kabel se nesmí dotýkat části spotřebiče zobrazené na obrázku.

Energetická účinnost

Produktové informace pro varnou desku dle směrnice komise EU 66/2014

Označení modelu ZCV55011WA	ZCV55011XA
Typ varné desky Varná deska na volně stojícím sporáku
Počet varných zón 4
Technologie ohřevu Sálavá plotýnka

Průměr kruhových varných zón(∅)	Levá zadníPravá zadníPravá předníLevá přední	14,0 cm18,0 cm14,0 cm18,0 cm
Spotřeba energie varných zón(EC electric cooking)	Levá zadníPravá zadníPravá předníLevá přední	180,3 Wh / kg179,4 Wh / kg180,3 Wh / kg179,4 Wh / kg
Spotřeba energie varné desky (EC electric hob) 179,9 Wh / kg

EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost - část 2: Varné desky - metody pro měření výkonu.

Varná deska - úspora energie

Během každodenního pečení můžete ušetřit energii, budete-li se řídit níže uvedenými radami.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Před zapnutím varné zóny na ni položte varnou nádobu.

• Dno varné nádoby by mělo být stejné velikosti jako varná zóna.
• Na menší varné zóny postavte menší varné nádoby.
• Postavte nádobu přímo na střed varné zóny.
• Využijte zbytkové teplo k udržování teploty jídle nebo k jeho rozpouštění.

Produktový list a informace o troubách dle směrnice komise EU 65-66/2014

Název dodavatele Zanussi
Označení modelu	ZCV55011WAZCV55011XA
Index energetické účinnosti 106,3
Třída energetické účinnosti A
Spotřeba energie se standardním zatížením, konvenční režim	0,85 kWh/cyklus
Spotřeba energie se standardním zatížením, intenzivní horkovzdušný režim	0,84 kWh/cyklus
Počet otvorů 1
Tepelný zdroj Elektrická energie
Objem 57 l
Typ trouby Trouba ve volně stojícím sporáku
Hmotnost	ZCV55011WA 41.0 kg
	ZCV55011XA 41.0 kg

EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost - část 1: Sporáky, trouby, parní trouby a grily - Metody měření funkce.

Trouba - Úspora energie

Tento spotřebič je vybaven funkcemi, které vám pomohou ušetřit energii při každodenním vaření.

• Všeobecné rady

– Ujistěte se, že při provozu spotřebiče jsou dvířka trouby správně zavřená, a během přípravy jídla je ponechte zavřená co nejvíce.
– Pro efektivnější úsporu energie používejte kovové nádobí.
– Je-li to možné, jídlo vkládejte do trouby, aniž byste ji předehřivali.
– Je-li doba pečení delší než 30 minut, snižte teplotu trouby na minimum 3 -

10 minut před koncem pečení (v závislosti na době pečení). Pečení nadále zajistí zbytkové teplo uvnitř trouby.

– Zbytkové teplo můžete využít k ohřevu jiného jídla.

- Horkovzdušné pečení - je-li to možné, pro úsporu energie používejte funkce s ventilátorem.

- Uchování teploty jídla - chcete-li využít zbytkové teplo k uchování teploty pokrmu, zvolte nejnižší možné nastavení teploty.

POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem melikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Obsah

Všeobecné bezpečnostné pokyny

- Nainštalovat' tento spotrebič a vymenit' kábel smie iba kvalifikovaná osoba.

- Na čistenie spotrebiča nepoužívajte parné čističe.

- Ak je sklokeramický/sklenený povrch prasknutý, vypnite spotrebič, aby ste vylúčili možnost' úrazu elektrickým prúdom.

- Ak je poškodený elektrický napájací kábel, musíte ho dat' vymenit' u výrobcu, v autorizovanom servisnom stredisku alebo u kvalifikovanej osoby, aby sa predišlo nebezpečenstvu.

Hrozí nebezpečenstvo úrazu elektrickým prúdom.

• Tento spotrebič používajte iba v domácom prostredí.
• Nemeňte technické charakteristiky tohto spotrebiča.
• Zabezpečte, aby boli vetracie otvory voľné.
• Počas činnosti nenechávajte spotrebič bez dozoru.
• Po každom použití spotrebič vypnite.
• Ked' je spotrebič v činnosti, pri otváraní dvierok postupujte opatrne. Môže dôjst' k úniku horúceho vzduchu.
• Spotrebič nepoužívajte, ked' máte mokré ruky, ani ked' je v kontakte s vodou.

poškriabanie. Pri premiestňovaní týchto predmetov po varnom povrchu ich vždy nadvihnite.

Hrozí nebezpečenstvo úrazu elektrickým prúdom.

1 Varná zóna 1 200 W
2 Vývod pary - počet a poloha závisí od modelu
3 Varná zóna 1 700 W
4 Varná zóna 1 200 W
5 Ukazovatel zvyškového tepla
6 Varná zóna 1 700 W

Príslušenstvo

Pred prvým použitím treba prázdny spotrebič zohriat', aby sa vypálil zvyšný tuk.

Ovládač otočte na požadovaný varný stupeň.

Ukazovatel zvyškového tepla

VAROVANIE!

Hrozí nebezpečenstvo popálenia zvyškovým teplom.

Ukazovatelš sa rozsvieti, ked' je varná zóna horúca.

VAROVANIE!

Dno kuchynského riadu musí byt' hrubé a ploché.

Bezpečnostný termostat

POZOR! Teleskopické lišty neumývajte v umývačke riadu. Teleskopické lišty nemažte.

Pred zatvorením dvierok rúry zatlačte teleskopické lišty úplne do spotrebiča.

Rúra - Rady a tipy

VAROVANIE!

- Vlhkost' odstráňte po každom použití spotrebiča.

1. Rám dvierok vyberte potiahnutím dopredu.

VAROVANIE!

Hrozí nebezpečenstvo usmrtenia elektrickým prúdom! Pred výmenou žiarovky odpojte poistku (spotrebič nesmie byt' pod napätím).

Ak problém nedokážete odstránit' sami, zavolajte predajcu alebo autorizované servisné stredisko.

Údaje potrebné pre autorizované servisné stredisko nájdete na typovom štítku. Typový

Model (MOD.) ......

Číslo výrobku (PNC) ......

Sériové číslo (S.N.) ......

VAROVANIE!

Uistite sa, že je povrch za spotrebičom hladký.

Napájací kábel sa nesmie dotýkat časti spotrebiča zobrazenej na obrázku.

EN 60350-2 - Elektrické varné spotrebiče pre domácnost'. Čast' 2: Varné panely. Metódy merania výkonových parametrov.

Varný panel - Úspora energie

– Úsporu energie podporíte použitím kovového riadu.

Materiály označené symbolom odovzdajte na recykláciu. Obal hodte do príslušných kontajnerov na recykláciu. Chránte životné prostredie a zdravie ludí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom
