Typ výrobku	Kombinovaný ohřívač vody (elektrický + výměník tepla)
Model	GBK200LN
Objem	200 L
Jmenovitý tlak	0,6 MPa
Hmotnost (naplněná vodou)	290 kg
Výkon elektrického topení	2000 W
Napájecí napětí	230 V ~
Třída ochrany	I
Stupeň krytí	IP25
Doba ohřevu na 75 °C	7 h 40 min
Množství smíšené vody při 40 °C	360 L
Spotřeba energie (24 h při 65 °C)	2,50 kWh
Protikorozní ochrana	Smaltovaný zásobník a hořčíková anoda
Typ výměníku tepla	Výměník tepla pro chladicí vodu pro alternativní zdroje energie
Možnosti instalace	Nástěnný svislý (vodorovný pouze pro modely GBL)
Bezpečnostní prvky	Pojistný ventil, zpětný ventil, bimetalová pojistka, termostat
Údržba	Kontrola anody každé 2 roky, odstraňování vodního kamene podle potřeby
Záruka	Informujte se v autorizovaném servisu

Často kladené otázky - GBK200LN GORENJE

Jak nainstalovat ohřívač vody GBK200LN?

Instalaci musí provést kvalifikovaný odborník. Ohřívač by měl být namontován svisle na stěnu pomocí šroubů o průměru nejméně 8 mm. Ujistěte se, že stěna unese trojnásobek hmotnosti při naplnění vodou (cca 290 kg). Připojte k vodovodnímu řádu a elektřině podle návodu. Neuzavírejte žádný ventil mezi ohřívačem a pojistným ventilem.

Lze GBK200LN připojit ke solárnímu kolektoru nebo ústřednímu vytápění?

Ano, GBK200LN je kombinovaný model s výměníkem tepla. Lze jej připojit k alternativním zdrojům energie, jako jsou solární kolektory nebo ústřední vytápění. Vstup je označen modře, výstup červeně. Můžete také připojit zpětné potrubí teplé vody pro okamžitou teplou vodu.

Jaký pojistný ventil potřebuji?

Na vstupu studené vody musí být instalován pojistný ventil (zpětný). Zabraňuje překročení tlaku o 0,1 MPa nad jmenovitou hodnotu. Při tlaku nad 0,5 MPa použijte redukční ventil. Pokud tlak překročí 1,0 MPa, nainstalujte dva redukční ventily.

Jak nastavit teplotu?

Otočte knoflíkem termostatu na předním krytu na požadovanou teplotu (25 °C až 75 °C). Pro ekonomický provoz nastavte na polohu 'E' (asi 55 °C), abyste snížili usazování vodního kamene a tepelné ztráty.

Jak často bych měl kontrolovat anodu?

Nechte protikorozní anodu zkontrolovat autorizovaným servisem každé 2 roky po první instalaci. V případě potřeby také odstraní vodní kámen. Frekvence se může lišit v závislosti na kvalitě vody.

Co mám dělat, když z pojistného ventilu uniká voda?

Odkapávání vody z pojistného ventilu je během ohřevu normální. Vodu můžete odvést do odpadu pomocí odkapávacího příslušenství. Abyste zabránili odkapávání, nainstalujte na přívodní potrubí expanzní nádobu o objemu 3 litry. Ventil kontrolujte každých 14 dní otevřením zkušebního ventilu.

Jak vypustit ohřívač vody?

Odpojte od elektřiny. Otevřete kohoutky teplé vody. Vypusťte vodu přes přívodní připojení pomocí vypouštěcího ventilu nebo aktivací páčky pojistného ventilu. Může zůstat malé množství zbytkové vody; pro úplné vypuštění můžete odstranit topnou přírubu.

Jaké čisticí prostředky mohu použít?

Vnější povrch čistěte jemným roztokem saponátu. Nepoužívejte rozpouštědla ani abrazivní čisticí prostředky. Pro vnitřní údržbu kontaktujte autorizovaný servis.

Mohu opravit ohřívač vody sám?

Ne, nikdy se nepokoušejte opravovat žádné závady sami. Veškeré opravy a údržbu svěřte nejbližšímu autorizovanému servisu.

Jaký je stupeň krytí GBK200LN?

Ohřívač vody má stupeň krytí IP25, což znamená, že je chráněn proti stříkající vodě. Je vhodný pro instalaci v místech, kde může docházet k rozstřiku vody.

NÁVOD K OBSLUZE GBK200LN GORENJE

Vážený zákazníku, děkujeme Vám, že jste se rozhodl zakoupit si náš výrobek. Žádáme Vás, abyste si před vestavbou a prvním použitím ohřívače vody důkladně přečetl tento návod.

Toto zařízení není určeno pro použití osobami (včetně dětí) se sníženými tělesnými, smyslovými nebo duševními schopnostmi, nebo s nedostatečnými zkušenostmi a znalostmi, pokud jim nebyl umožněn dohled nebo pokyny týkající se používání tohoto zařízení osobou odpovědnou za jejich bezpečnost.

Děti by měly být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Ohřívač je vyroben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jeho základní technické vlastnosti jsou uvedeny v tabulce nalepené mezi připojovacími trubkami aparátu. Připojovat ohřívač vody k vodovodní a elektrické síti může pouze k tomu vyškolený odborník. Kontrolu jeho činnosti, opravy a odstraňování vodního kamene a zkoušku nebo výměnu protikorozní ochranné anody může provádět pouze autorizovaná servisní služba.

VESTAVBA

Ohřívač vody zabudujte co nejblíže k místům odběru. Bojler připevníte ke stěně šrouby určenými pro zeď, nominálního průměru minimálně 8 mm. Stěny a stropy, které mají slabší nosnost, je třeba v místě, kam hodláte topné těleso pověsit, vhodně zesílit. Topné těleso GBK lze na stěnu upevňovat pouze ve svislé poloze. Vodorovně lze připevnit na strop pouze topná tělesa typu GBL 50 a GBL 80. Upevnění těchto topných těles na stěnu nebo na zem není vhodné, protože tím může dojít k jejich poškození.

TECHNICKÉ VLASTNOSTI OHŘÍVAČE

Typ	GBL 50 GB	80 GBK 80 L/D	GBK 100 L/D GBK	120 L/D GBK 150 L/D GBK 200 L/D
Model	GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Objem [l]	50	80	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Protikorozni ochrana kotle	Emailováno & Mg anoda
Příkon elektrického ohřívače [W]	2000
Napětí [V~]	230
Třída ochranny	I
Stupeň ochranny	IP 25
Doba ohřevu na teplotu 65°C 1) [h]	0,90	1,60	2,57	3,26	3,82	4,79	6,39
Spotřeba energie do 65°C 2) [kWh ]	1,90	3,19	5,14	6,53	7,64	9,58	12,78
Množství smíšéné vody při 40°C [l]	80	117	151	189	226	276	360
Tepelné ztráty [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50
Energetická třída	G	F	G	G	F	F	E

1) Doba ohřevu celkového objemu elektrického ohřívače při vstupní teplotě studené vody z vodovodu 15°C.

2) Spotřeba energie při udržování konstantní teploty vody v ohřívači 65°C a při teplotě okolí 20°C, měřeno podle DIN 44532.

TECHNICKÉ VLASTNOSTI VODIČE TEPLOTY

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Jmenovitý výkon	[MPa]	0,6
Nejvyšší vstupní teplota hřevného média	[°C]	85
Povrch vodiče	[m2]	0,72	0,88
Průtok teploty vodiče teploty3)	[W]	14400	17600

3) Hřevné médium: vstupní teplota 70°C, průtok 3000 l/h.

Sanitární voda: vstupní teplota 10°C, výstupní teplota 45°C, průtok 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D 34	0 416	416	416	416

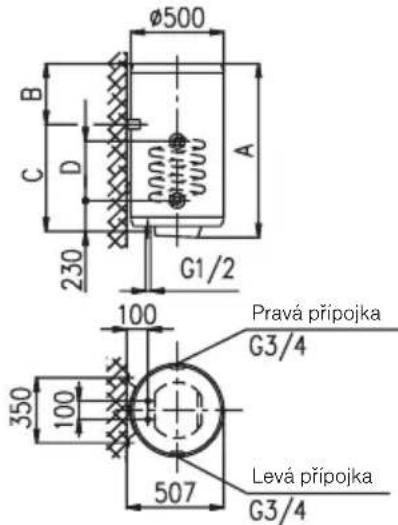

Míry pro zapojení a montáž [mm]. GBK 80 - 200

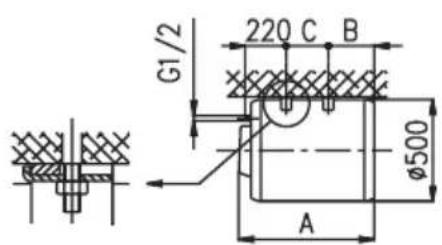

GBL 50-80

PŘIPOJENÍ NA VODOVODNÍ SÍŤ

Přívod a odvod vody je na trubkách aparátu označen barevnými koncovkami. Přívod studené vody je označen modrou a odvod teplé vody červenou barvou.

Ohřívač vody lze připojit k vodovodní síti dvěma způsoby. Uzavřený, tlakový systém připojení umožňuje odběr vody na více odběrových místech, zatímco otevřený, průtokový systém umožňuje pouze jedno odběrové místo. Vzhledem k zvolenému systému připojení si musíte pořídit i vhodné směšovací baterie. Při otevřeném,

průtokovém systému je potřeba před ohřívací těleso zabudovat bezpečnostní ventil, který zamezuje vytékání vody z kotle v případě přerušení dodávky vody. U tohoto systému připojení musíte použít průtokovou směšovací baterii. V ohřívači vody se z důvodu ohřívání objem vody zvětšuje a to způsobuje kapání vody z trubky směšovací baterie. Silným utahováním ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen poškodit směšovací baterii. Při uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové směšovací baterie. Na dotokovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Během ohřívání vody v ohřívači se zvyšuje v kotli její tlak tak dlouho až dosáhne hranici nastavenou na bezpečnostním ventilu. Protože zpětný ventil zamezí vracení vody zpět do vodovodní sítě, může dojít ke kapání vody na odtokovém otvoru bezpečnostního ventilu. Kapající vodu můžete odvést přes sběrný nástavec, umístěný pod bezpečnostním ventilem, do odtoku. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti kde nemrzne a musí být obrácena směrem dolů. V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním expanzní nádoby o obsahu 3 l na dotokové trubce bojleru.

Pro správnou činnost zpětného bezpečnostního ventilu musíte sami provádět řádné kontroly za každých 14 dní. Při kontrole musíte pohybem ručky nebo odšroubováním matky ventilu (závisí na typu ventilu) otevřít výtok ze zpětného bezpečnostního ventilu. Přitom musí vytéci přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.

Mezi aparát a bezpečnostní ventil nemontujte uzavírací ventil, protože tím vyloučíte funkci bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než 0,5 MPa. V případě, že tlak přesahuje 1,0 MPa, musíte zabudovat dva redukční ventily za sebou. Před připojením k elektrické síti musíte aparát nejdříve naplnit vodou. První plnění provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když se na odtočné trubce směšovací baterie objeví voda.

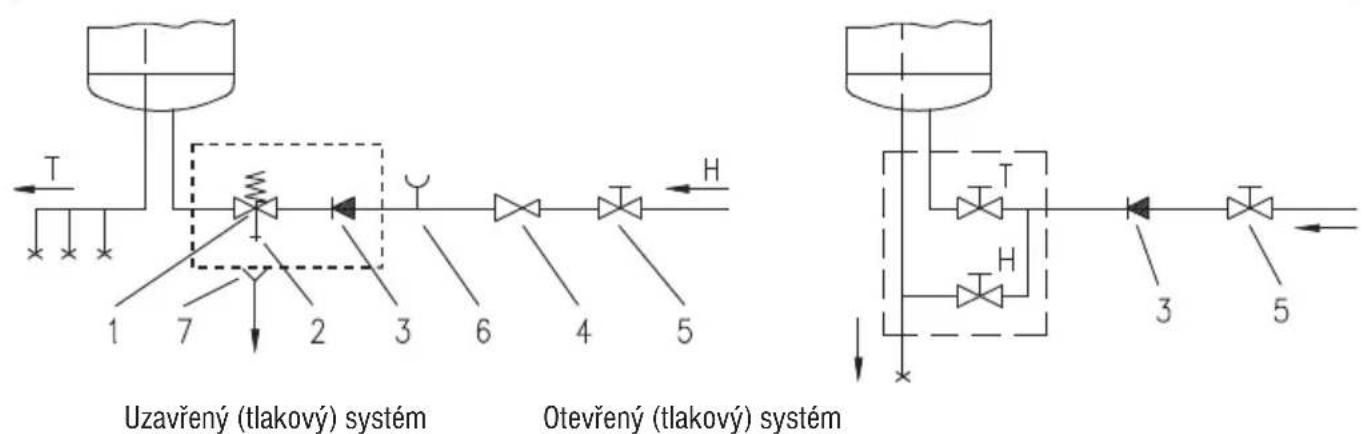

Legenda:

1 - Bezpečnostní ventil 2 - Zkušební ventil 3 - Nevratný ventil 4 - Redukční tlakový ventil 5 - Uzavírací ventil 6 - Zkušební nástavec 7 - Trychtýř s přípojkou do odpadu

H - Studená voda

T - Teplá voda

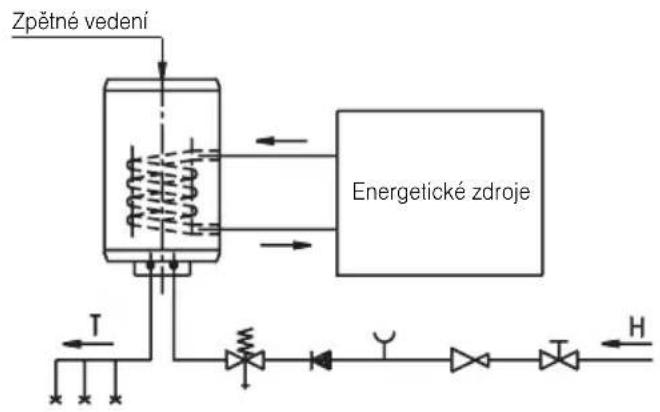

Kombinované topné těleso na ohřev vody GBK pracuje stejně jako elektrické topné těleso na ohřívání vody GB, má však navíc integrovaný výměník tepla na ohřívání sanitární vody pomocí jiných energetických zdrojů (např. ústřední topení, sluneční kolektor nebo tepelné čerpadlo). Systémy ohřívání elektrickým topným tělesem a tepelným výměníkem mohou pracovat současně, nebo každý zvlášť. Kombinovaný ohřívač vody připojte na vodovodní síť stejným způsobem jako topné těleso GB, a kromě toho jej připojte také na dodatečný energetický zdroj. Vstup topného média do tepelného výměníku je označen červenou barvou a výstup modrou.

Topná tělesa GBK lze spojovat také na zpětné vedení teplé vody. Zpětné vedení teplé vody umožňuje, aby byl na všech odběrných místech zároveň a stále dostatek teplé vody. Zpětné vedení připojte na přípojku na vrchní straně topného tělesa. Před zapojením je třeba sejmout umělohmotnou zátku a odšroubovat těsnící čep na vrchní straně topného tělesa. Prvky zpětného vedení lze zakoupit u autorizovaných prodejců našich výrobků.

PŘIPOJENÍ NA ELEKTRICKOU SÍŤ

Před připojením na elektrickou síť je třeba do topného tělesa zabudovat přípojný kabel, proto musíte sejmout ochranný umělohmotný kryt. To uděláte tak, že odstraníte destičku, která se nachází na přední straně krytu. Destičku uvolněte tak, že do otvoru mezi destičku a ochrannou čepici nejdříve u spínače termostatu a pak ještě podél spínače zatlačíte šroubovák. Když destičku uvolníte na obou stranách, můžete ji vyjmout rukou. Abyste mohli sejmout ochranný kryt, musíte odstranit ještě spínač termostatu a odšroubovat oba upevňovací šrouby. Způsob umisťování ochranného plastického krytu probíhá v opačném pořadí. Připojení topného tělesa na elektrickou síť musí probíhat v souladu s normami elektrického vedení. Protože topné těleso nemá prvek, který by jej trvale odpojil od elektrické sítě, je třeba na kabelovém propojení mezi ním a trvalým vedením zabudovat takový spínač, který přerušuje oba póly napájení a má mezi otevřenými kontakty průchod nejméně 3 mm.

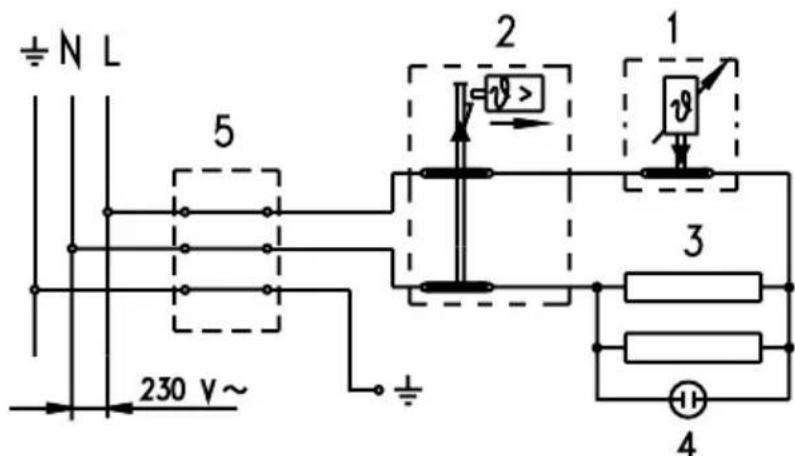

Legenda:

1 - Termostat 2 - Tepelná pojistka 3 - Ohřívač (2 x 1000 W) 4 - Kontrolní světélko 5 - Přípojná svorka

L - Fázový vodič

N - Neutrální vodič

½ - Ochranný vodič

UPOZORNĚNÍ: Před jakýmkoliv zásahem do nitra topného tělesa je třeba přístroj odpojit od přívodu elektrické sítě!

POUŽÍVÁNÍ A ÚDRŽBA

Po připojení k vodovodní a elektrické síti je aparát připraven k použití.

Otáčením ovladače termostatu, který je na přední straně ochranného víka, volíte požadovanou teplotu vody mezi 25 a 75°C. Doporučujeme nastavení do polohy “E”, která je nejúspornější. Teplota vody bude přibližně 55°C, vylučování vodního kamene a tepelné ztráty budou menší než při nastavení na vyšší teploty.

Činnost elektrického ohřívacího tělesa ukazuje kontrolka. Na obvodu ohřívače je umístěn také teploměr, který ukazuje teplotu vody v kotli.

V případě, že aparát nebudete delší dobu používat, zabráníte zmrznutí jeho obsahu tím způsobem, že jej neodpojíte z elektrické sítě a přitom ovladač termostatu nastavíte na polohu „*“. Při tomto nastavení bude ohřívač udržovat teplotu přibližně kolem 10 °C. Pokud chcete aparát odpojit z elektrické sítě, musíte z kotle vypustit veškerou vodu. Před vypouštěním vody z ohřívače je potřeba jej vypnout ze sítě. Potom otevřete kohoutek pro teplou vodu na jedné z míchacích baterií, která je připojena na ohřívač. Vodu z ohřívače vypustíte přes přítokovou trubku. Za tím účelem vám doporučujeme, abyste mezi pojistný ventil a přítokovou trubku zabudovali příslušný výtokový ventil nebo T kus. Jestliže tak neučiníte, potom můžete ohřívač vyprázdnit také přes pojistný ventil tím způsobem, že postavíte páku nebo otáčivé víko ventilu do polohy jako u testování ventilu. Po vypuštění vody z ohřívače přes přítokovou trubku zůstane v ohřívači ještě menší množství vody, které vyprázdníte po odšroubování příruby hořáku.

Ohřívač zvenku čistěte jemným roztokem saponátu. Nepoužívejte ředidla a hrubé čisticí prostředky.

Pravidelnými servisními kontrolami si zajistíte bezvadnou činnost a dlouhou životnost ohřívače. První kontrolu by měla provést autorizovaná servisní služba přibližně dva roky po montáži. Při kontrole vyzkouší opotřebovanost antikorozní ochranné anody a podle potřeby očistí vodní kámen, který se shromáždil v kotli, vzhledem ke kvalitě, množství a teplotě použité vody. Servisní služba Vám po zkontrolování ohřívače s ohledem na jeho zjištěný stav doporučí datum další kontroly.

Prosíme Vás, abyste případné závady ohřívače vody neopravovali sami, ale vyrozuměli o nich nejbližší autorizovanou servisní službu.

Vodní připojení
