Tip proizvoda	Kombinovani bojler (Električni + Izmenjivač toplote)
Model	GBK200LN
Zapremina	200 L
Nazivni pritisak	0.6 MPa
Težina (napunjena vodom)	290 kg
Snaga električnog grejača	2000 W
Priključni napon	230 V ~
Klasa zaštite	I
Stepen zaštite	IP25
Vreme zagrevanja do 75°C	7 h 40 min
Količina mešane vode na 40°C	360 L
Potrošnja energije (24h na 65°C)	2.50 kWh
Zaštita od korozije	Emajlirani rezervoar i magnezijumska anoda
Tip izmenjivača toplote	Izmenjivač toplote sa rashladnom vodom za alternativne izvore energije
Opcije ugradnje	Zidna vertikalna montaža (horizontalna samo za GBL modele)
Sigurnosne karakteristike	Sigurnosni ventil, nepovratni ventil, bimetalni osigurač, termostat
Održavanje	Provera anode svake 2 godine, uklanjanje kamenca po potrebi
Garancija	Obratite se ovlašćenom servisu

Često postavljana pitanja - GBK200LN GORENJE

Kako da instaliram bojler GBK200LN?

Instalaciju mora izvršiti kvalifikovani stručnjak. Bojler treba montirati vertikalno na zid pomoću vijaka prečnika najmanje 8 mm. Proverite da zid može izdržati tri puta veću težinu kada je bojler napunjen vodom (približno 290 kg). Povežite na dovod vode i struju prema uputstvu. Ne zatvarajte ventil između bojlera i sigurnosnog ventila.

Da li se GBK200LN može povezati na solarni kolektor ili centralno grejanje?

Da, GBK200LN je kombinovani model sa izmenjivačem toplote. Može se povezati na alternativne izvore energije poput solarnih kolektora ili centralnog grejanja. Ulaz je označen plavom, izlaz crvenom bojom. Možete priključiti i povratnu cev za toplu vodu radi trenutne tople vode.

Koji sigurnosni ventil mi je potreban?

Sigurnosni ventil (nepovratni) mora biti instaliran na hladnom dovodu. Sprečava pritisak veći od 0,1 MPa iznad nominalnog. Za pritiske iznad 0,5 MPa, koristite redukcioni ventil. Ako pritisak prelazi 1,0 MPa, instalirajte dva redukciona ventila.

Kako da podesim temperaturu?

Okrenite dugme termostata na prednjoj strani na željenu temperaturu (25°C do 75°C). Za ekonomičan rad, postavite na položaj 'E' (oko 55°C) kako biste smanjili nakupljanje kamenca i gubitke toplote.

Koliko često treba proveravati anodu?

Neka ovlašćeni servis proveri anodu protiv korozije svake 2 godine nakon prve instalacije. Takođe će ukloniti kamenac ako je potrebno. Učestalost može varirati u zavisnosti od kvaliteta vode.

Šta da radim ako curi voda iz sigurnosnog ventila?

Curenje vode iz sigurnosnog ventila je normalno tokom grejanja. Možete ga odvesti do odvoda pomoću priključka. Da biste izbegli curenje, instalirajte ekspanzioni sud od 3 litra na ulaznu cev. Proverite ventil svakih 14 dana otvaranjem test ventila.

Kako da ispraznim bojler?

Isključite sa struje. Otvorite slavine tople vode. Ispraznite kroz dovodni priključak pomoću ventila za pražnjenje ili aktiviranjem ručice sigurnosnog ventila. Može ostati mala količina vode; možete ukloniti grejnu prirubnicu da biste potpuno ispraznili.

Koja sredstva za čišćenje mogu koristiti?

Spoljašnjost očistite blagim rastvorom deterdženta. Ne koristite rastvarače ili abrazivna sredstva. Za unutrašnje održavanje, obratite se ovlašćenom servisu.

Mogu li sam popraviti bojler?

Ne, nikada ne pokušavajte sami da popravite kvarove. Obratite se najbližem ovlašćenom servisu za sve popravke i održavanje.

Koji je stepen zaštite bojlera GBK200LN?

Bojler ima stepen zaštite IP25, što znači da je zaštićen od mlazova vode. Pogodan je za ugradnju u prostorima gde može doći do prskanja vode.

KORISNIČKI PRIRUČNIK GBK200LN GORENJE

Obrtanjem dugmeta termostata na prednjoj strani kućišta biramo željenu temperaturu vode između 25°C i 75°C. Preporučujemo podešenost temperature vode na poziciju “E”. Takva je podešenost najekonomičnija jer će temperatura vode biti približno 55°C a nastajanje vapnenca i energetski gubici manji nego li pri podešenosti na višu temperaturu.

Zahvaljujemo se što ste kupili naš proizvod.

Bojler je izrađen u skladu sa važećim standardima i zvanično ispitan, za njega je bio izdat bezbednosni sertifikat i sertifikat o elektromagnetnoj kompatibilnosti. Osnovne tehničke karakteristike bojlera navedene su na pločici koja je zalepljena između njegovih priključnih cevi za vodu. Priključivanje bojlera na vodovod i električnu mrežu mora obaviti odgovarajuće stručno obučeno lice. Intervencije u unutrašnjosti bojlera radi popravke, otklanjanja kamenca, provere ili zamene antikorozivne zaštitne anode može izvoditi samo ovlašćena servisna služba.

MONTAŽA

Montirajte bojler što bliže priključku za vodu i pričvrstite ga na zid ili pod odgovarajućim vijcima. Na zid ga pričvrstite pomoću dva zavrtnja za zidove, koji imaju nominalni prečnik od najmanje 8 mm. Ako su zid ili plafon slabe nosivosti, mesto na kome montirate bojler morate na odgovarajući način ojačati. Bojleri GBK pričvršćuju se na zid isključivo uspravno. Vodooravno se mogu pričvrstiti na plafon samo bojleri GBL 50 i GBL 80. Pričvršćivanje ovih bojlera na zid ili pod nije ispravno i može dovesti do kvara bojlera.

Тип	GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D			GBK 120 L/D GBK	150 L/D GBK 200 L/D
Модел	GBL 50 N GBL 80 N GBK 80		LN/RN GBK 100	LN/RN GBK 120 L	LN/RN GBK 150 LN	RN GBK 200 LN/RN
Запремина [I]	50	80	80	100	120	150	200
Називни притисак [MPa]	0,6
Тежина / напунјен водам [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Антикорозивна заштита котла	Емајлиран / Mg анода
Снага електричног грејача [W]	2000
Напои напајања [V~]	230
Класа заштите	I
Степей заштите	IP 25
Време загревања до 75°C 1) [h]	155	305	305	355	435	545	740
Количина мешане воде при 40°C [I]	80	117	151	189	226	276	360
Потрошња енергије 2) [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Vreme zagrevanja punog bojlera električnim grejačem ako je ulazna temperatura vode iz vodovoda 15°C. 2) Gubici energije pri održavanju konstantne temperature vode u bojleru na 65°C ako je temperatura okoline 20°C, mereno po DIN 44532.

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Називни притисак [MPa]	0,6
Највена улазна температура течности за грејање [°C]	85
Површина измењивача [m2]	0,72	0,88
Топлотна Снага измењивача топлоте3) [W]	14400	17600

3) Tečnost za grejanje: ulazna temperatura 70°C, protok 3000 l/h. Sanitarna voda: ulazna temperatura 10°C, izlazna temperatura 45°C, protok 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

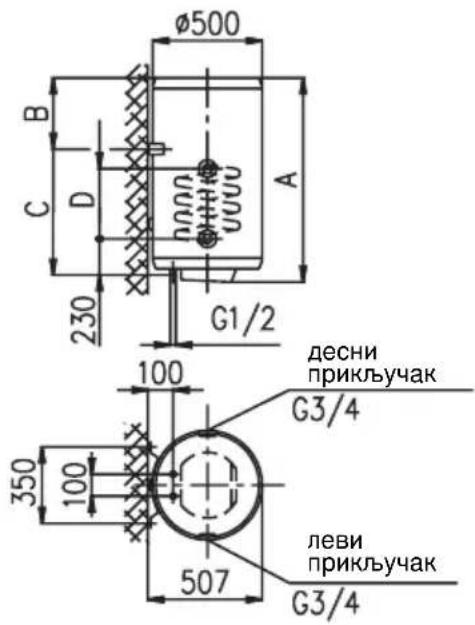

Priključne i montažne mere bojlera (mm).

GBK 80 - 200

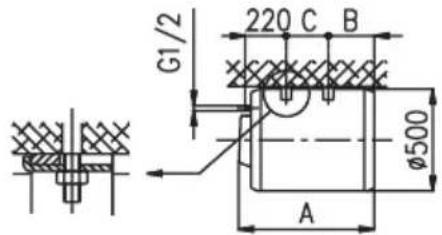

GBL 50-80

Cevi bojlera za dovod i odvod vode označene su bojom. Dovod hladne vode je označen plavo, a odvod tople vode crveno. Bojler se može priključiti na vodovod na dva načina. Zatvoreni sistem priključivanja, pod pritiskom, omogućava korišćenje tople vode na više mesta potrošnje, dok otvoreni sistem priključivanja, bez pritiska, dozvoljava samo jedno mesto potrošnje. Baterije za vodu na mestima potrošnje moraju odgovarati odabranom sistemu priključivanja.

Kod sistema bez pritiska (otvoreni sistem) treba na ulazu vode u

бојлер уградити сигурносни вентил којим се спречава отицање воде из котла у случају нестанка воде у водоводу. У овом систему прикључивања морају се на месту потрошње користити батерије за проточни бојлер. Загревањем се запремина воде повећава и долази до преливања и капања воде из батерије. Снажним завртањем славине на батерији нећете зауставити капање, а можете оштетити батерију. Код система под притиском (затворени систем), на местима потрошње морају се користити батерије за воду под притиском. На одводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст притиска у котлу за више од 0,1 МПа изнад нормалног. Загревањем воде притисак у котлу расте до границе постављене на сигурносном вентилу. Ако притисак пређе 7 бара вода капље из отвора на сигурносном вентилу јер је враћање воде у водовод онемогућено. Ову воду можете одвести у канализацију постављањем левка испод сигурносног вентила. Одводна цев, смештена под испустом сигурносног вентила, мора да буде намештена у смеру право надоле и у околини где не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућности да воду која капље из повратног сигурносног вентила спроведете у одвод, капање можете да избегнете тако да на доводну цев грејача уградите експанзионе посуде волумена од 3 л. За правилан рад повратног сигурносног вентила морате да га сами редовно контролишете сваких 14 дана. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентила. При томе, кроз млазницу вентила за истицање мора протећи вода, што је знак да је вентил беспрекоран.

Између бојлера и сигурносног вентила не сме се уградити вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.

Бојлер се може без уградње редукторског вентила прикључити на кућну водоводну инсталацију ако је притисак воде у инсталацији нижи од 0,5 МПа. Ако је притисак воде изнад 1,0 МПа морате уградити два редукторска вентила један иза другог.

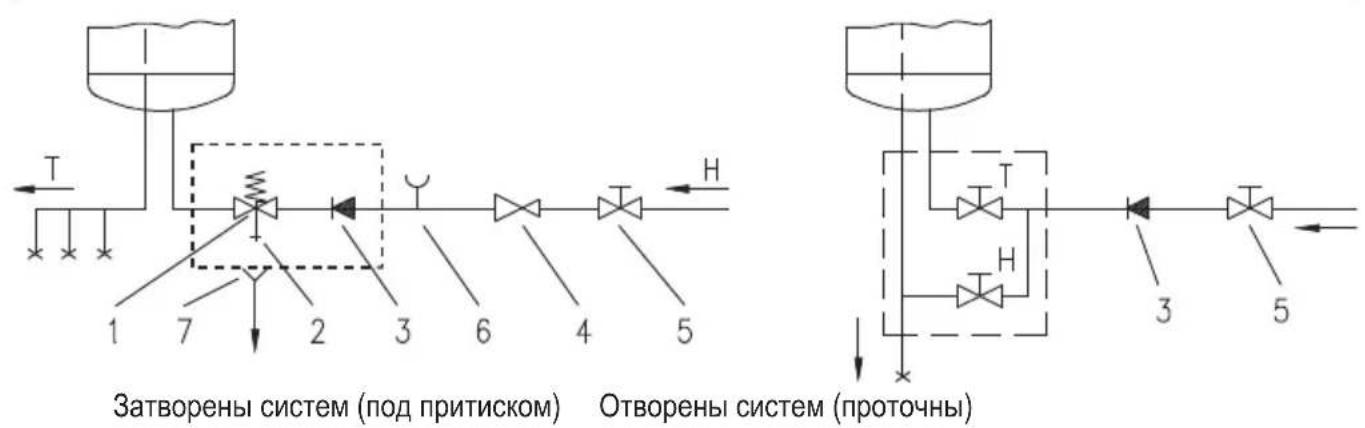

Легенда:

1 - Сигурносни вентил 2 - Вентил за тестирање 3 - Неповратни вентил 4 - Вентил за редукцију притиска 5 - Запорни вентил 6 - Тестни наставак 7 - Цевка са прикључком на одвод Н- Хладна вода T - Топла вода

Kombinovani bojler GBK radi na isti način kao električni bojler GB, s tim da ima dodatno ugrađen izmenjivač toplote kojim se sanitarna voda može zagrevati pomoću drugih izvora energije kao što su centralno grejanje, kolektori sunčeve energije i toplotne pumpe. Sistemi zagrevanja pomoću električnog grejača i izmenjivača toplote mogu raditi istovremeno ili individualno. Kombinovani bojler priključite na vodovod na isti način kao bojler GB, a zatim ga priključite na dodatni izvor energije. Ulaz medijuma dodatnog izvora energije u izmenjivač toplote označen je crvenom, a izlaz plavom bojom. Bojleri GBK mogu se vezati i na povratni vod tople vode. Povratni vod tople vode obezbeđuje toplu vodu istovremeno na svim slavinama i u svakom trenutku. Povratni vod vežite na priključak na gornjoj strani bojlera. Prethodno odstranite plastični poklopac i odvijte zaprivni čep sa priključka. Elementi povratnog voda mogu se naknadno nabaviti kod ovlašćenih prodavaca naših proizvoda.

Da bi se kabl za napajanje strujom iz mreže priključio na bojler, treba prvo sa bojlera skinuti plastični zaštitni poklopac. Skidanje poklopca izvedite na sledeći način: Pažljivo uvucite šrafciger u otvore između pločice umetnute na prednjoj strani poklopca i zaštitne kape, najpre u otvor na strani termostata a zatim na suprotnoj strani. Kad je pločica oslobođena sa obe strane jednostavno je skinite rukama. Skinite zaštitni poklopac tako što ćete odstraniti dugme termostata i odviti oba vijka. Postupak nameštanja plastičnog zaštitnog poklopca odvija se u obrnutom redosledu. Priključivanje bojlera na električnu mrežu mora se obaviti u skladu sa standardima koji važe za električne instalacije. Pošto bojler nema uređaj kojim bi se moglo trajno isključiti iz električne mreže, kabl za napajanje treba voditi preko prekidača koji prekida oba pola napajanja i ima najmanje 3 mm razmaka između kontakata kada su otvoreni.

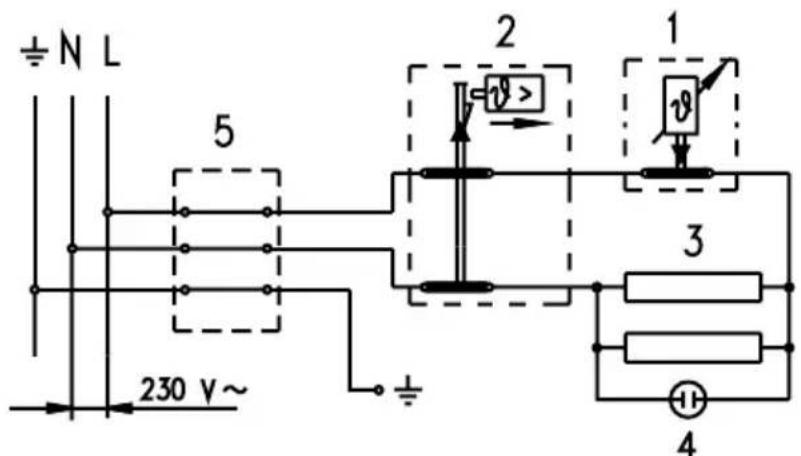

Legenda:

1 - Termostat

2 - Bimetalni osigurač

3 - Grejač (2 x 1000 W)

4 - Kontrolna sijalica

5 - Priključne kleme

L - Faza

N - Neutralni vod

⊥ - Uzemljenje

UPOZORENjE: Pre svake intervencije u unutrašnjosti bojlera obavezno isključite bojler iz električne mreže!

Bojler je spreman za upotrebu čim ga priključite na vodovod i električnu mrežu. Okretanjem dugmeta termostata koje se nalazi na prednjoj strani zaštitnog poklopca birate željenu temperaturu vode od 25 do 75°C. Preporučujemo da dugme postavite u položaj "E" jer je to najekonomičniji položaj pri kojem je temperatura vode oko 55°C, a taloženje kamenca i toplotni gubici su manji nego pri višim temperaturama. Kontrolna lampica je indikator da električni grejač radi. Bojleri imaju ugrađen termometar koji pokazuje temperaturu vode.

Ако бојлер не намеравате да користите дуже време, обезбедите воду од замрзавања тако што ћете бојлер оставити укључен, са термостатом у положају “*”. У том положају бојлер ће одржавати температуру воде од приближно 10°C. Ако бојлер искључите а постоји опасност да се вода замрзне, испустите воду из бојлера. Пре испуштања воде бојлер треба обавезно искључити из електричне мреже. Након тога на једној од батерија за мешање отворимо ручицу за топлу воду, која је прикључена на бојлер. Воду из бојлера испустимо кроз доводну цев. У ту сврху препоручујемо да између сигурносног вентила и доводне цеви уградите одговарајући испусни вентил или пак Т део. Ако то не иде, бојлер можете да испразните и кроз испуст на сигурносном вентилу и то тако да полугу односно вртљиву капицу вентила поставите у положај као приликом тестирања вентила. Након испуштања воде из бојлера кроз доводну цев, у бојлеру ће остати још мало воде коју можете да испустите одвртањем прирубнице грејача. Спољне површине бојлера чистите благим раствором прашка за прање. Не употребљавајте разређиваче ни груба средства за чишћење.

Редовним сервисним прегледима обезбедићете несметан рад и дужи век трајања бојлера. За прегорели котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитне аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Приликом прегледа служба ће установити истрошеност антикорозивне заштитне аноде и по потреби очистити каменац који се наталожио у котлу. Количина наталоженог каменца зависи од квалитета, количине и температуре потрошене воде. После прегледа бојлера сервисна служба ће препоручити датум следеће контроле.

Молимо вас да евентуалне кварове бојлера не поправљате сами већ да их пријавите најближој овлашћеној сервисној служби.

Štovani kupče! Zahvaljujemo Vam na povjerenju što ste nam ga iskazali kupnjom našeg proizvoda. Molimo vas da prije montaže i prve uporabe pomno pročitate upute za montažu, uporabu i održavanje električne grijalice vode.

UREĐAJ NIJE NAMENJEN ZA KORIŠĆENJE OSOBAMA (UKLJUČUJUĆI I DECU), SA SMANJENIM FIZIČKIM, PSIHIČKIM ILI MENTALNIM SPOSOBNOSTIMA ILI BEZ ISKUSTVA TJ. ZNANJA, OSIM AKO SU POD NADZOROM ILI UPOZNATI SA UREĐAJEM OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECA MORAJU BITI POD NADZOROM KAKO BI SE SPREČILO DA SE NE I GRAJU SA UREĐAJEM.

Обртањем дугмета термостата на предњој страни кућишта бирамо жељену температуру воде између 25°C и 75°C. Препоручујемо подешавање температуре воде на позицију “E”. Таква је подешеност најекономичнија јер ће температура воде бити приближно 55°C, а настајање каменца и енергетски губици мањи него при подешавању на вишу температуру.
