Typ produktu	Połączony podgrzewacz wody (elektryczny + wymiennik ciepła)
Model	GBK200LN
Pojemność	200 L
Ciśnienie nominalne	0,6 MPa
Masa (z wodą)	290 kg
Moc grzałki elektrycznej	2000 W
Napięcie zasilania	230 V ~
Klasa ochronności	I
Stopień ochrony	IP25
Czas nagrzewania do 75°C	7 h 40 min
Ilość wody zmieszanej przy 40°C	360 L
Zużycie energii (24h przy 65°C)	2,50 kWh
Ochrona antykorozyjna	Zbiornik emaliowany i anoda magnezowa
Typ wymiennika ciepła	Wymiennik ciepła wody chłodzącej dla alternatywnych źródeł energii
Opcje montażu	Montaż ścienny pionowy (poziomy tylko dla modeli GBL)
Zabezpieczenia	Zawór bezpieczeństwa, zawór zwrotny, bezpiecznik bimetaliczny, termostat
Konserwacja	Sprawdzanie anody co 2 lata, odkamienianie w razie potrzeby
Gwarancja	Skontaktuj się z autoryzowanym serwisem

Często zadawane pytania - GBK200LN GORENJE

Jak zainstalować podgrzewacz wody GBK200LN?

Instalacja musi być wykonana przez wykwalifikowanego specjalistę. Podgrzewacz należy zamontować pionowo na ścianie za pomocą śrub o średnicy co najmniej 8 mm. Upewnij się, że ściana może utrzymać trzykrotną masę po napełnieniu wodą (ok. 290 kg). Podłącz do źródła wody i prądu zgodnie z instrukcją. Nie zamykaj żadnego zaworu między podgrzewaczem a zaworem bezpieczeństwa.

Czy GBK200LN można podłączyć do kolektora słonecznego lub centralnego ogrzewania?

Tak, GBK200LN jest modelem kombinowanym z wymiennikiem ciepła. Można go podłączyć do alternatywnych źródeł energii, takich jak kolektory słoneczne lub centralne ogrzewanie. Wlot jest oznaczony na niebiesko, wylot na czerwono. Można również podłączyć przewód powrotny ciepłej wody w celu uzyskania natychmiastowej ciepłej wody.

Jaki zawór bezpieczeństwa jest potrzebny?

Należy zainstalować zawór bezpieczeństwa (zwrotny) na wlocie zimnej wody. Zapobiega on przekroczeniu ciśnienia o 0,1 MPa powyżej nominalnego. Dla ciśnień powyżej 0,5 MPa należy zastosować zawór redukcyjny. Jeśli ciśnienie przekracza 1,0 MPa, należy zainstalować dwa zawory redukcyjne.

Jak ustawić temperaturę?

Obróć pokrętło termostatu na przedniej pokrywie do żądanej temperatury (25°C do 75°C). W celu ekonomicznej pracy ustaw na pozycję 'E' (około 55°C), aby zmniejszyć osadzanie kamienia i straty ciepła.

Jak często należy sprawdzać anodę?

Zleć sprawdzenie anody antykorozyjnej autoryzowanemu serwisowi co 2 lata po pierwszej instalacji. W razie potrzeby usuną również kamień. Częstotliwość może się różnić w zależności od jakości wody.

Co zrobić, jeśli woda wycieka z zaworu bezpieczeństwa?

Kapanie wody z zaworu bezpieczeństwa jest normalne podczas ogrzewania. Można je odprowadzić do odpływu za pomocą akcesorium przechwytującego. Aby uniknąć kapania, zainstaluj 3-litrowy zbiornik wyrównawczy na rurze dopływowej. Sprawdzaj zawór co 14 dni, otwierając zawór testowy.

Jak opróżnić podgrzewacz wody?

Odłącz od zasilania. Otwórz krany z ciepłą wodą. Spuść wodę przez przyłącze wlotowe za pomocą zaworu spustowego lub aktywując dźwignię zaworu bezpieczeństwa. Niewielka ilość wody może pozostać; można zdjąć kołnierz grzewczy, aby całkowicie opróżnić.

Jakich środków czyszczących mogę użyć?

Czyść obudowę łagodnym roztworem detergentu. Nie używaj rozpuszczalników ani środków ściernych. Do konserwacji wewnętrznej skontaktuj się z autoryzowanym serwisem.

Czy mogę samodzielnie naprawić podgrzewacz?

Nie, nigdy nie próbuj samodzielnie naprawiać usterek. Skontaktuj się z najbliższym autoryzowanym serwisem w celu wszelkich napraw i konserwacji.

Jaka jest klasa ochronności GBK200LN?

Podgrzewacz wody ma stopień ochrony IP25, co oznacza ochronę przed strumieniami wody. Nadaje się do montażu w miejscach, gdzie mogą występować rozpryski wody.

INSTRUKCJA OBSŁUGI GBK200LN GORENJE

Instrukcja obsługi 51

Instrukcja 55

Instrukcja 59

Kasutusjuhend 63

3) Grelni medij: vstopna temperatura 70°C, pretok 3000 l/h. Sanitarna voda: vstopna temperatura 10°C, izstopna temperatura 45°C, pretok 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

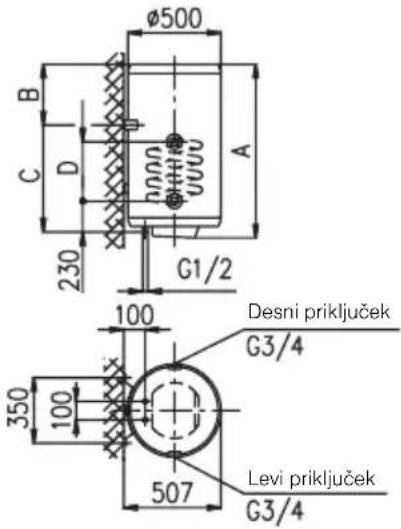

Priključne in montažne mere (mm).

GBK 80 - 200

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Szanowny Kliencie, dziękujemy za zakup naszego wyrobu.

PRZED MONTAŻEM I PIERWSZYM UŻYCIEM PODGRZEWACZA WODY ZALECAMY I PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI

URZĄDZENIE NIE JEST PRZEZNACZONE DLA OSÓB (DZIECI WŁĄCZNIE) O OGRANICZONEJ FIZYCZNEJ, ZMYSŁOWEJ LUB PSYCHICZNEJ ZDOLNOŚCIAMI, LUB BRAKU DOŚWIADCZENIA I WIEDZY, CHYBA ŻE ZAPEWNIONO NADZÓR LUB INSTRUKCJE DOTYCZĄCE UŻYTKOWANIA URZĄDZENIA PRZEZ OSOBĘ ODPOWIEDZIALNĄ ZA ICH BEZPIECZEŃSTWO.

DZIECI POWINNY BYĆ NADZOROWANE, ABY ZAPEWNIĆ, ŻE NIE BAWIĄ SIĘ URZĄDZENIEM.

Podgrzewacz wody jest wyprodukowany według obowiązujących standardów i atestowany, posiada on atest bezpieczeństwa oraz atest eliminacji zakłóceń radiowych. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, która znajduje się pomiędzy przyłączami rur służących do podłączenia. Podłączenia podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej może dokonać tylko fachowiec. Naprawy wnętrza podgrzewacza, usuwanie kamienia wodnego lub wymiany antykorozyjnej anody może dokonać tylko upoważniona placówka serwisowa.

MONTAŻ

Podgrzewacz wody należy zamontować w pomieszczeniu znajdującym się jak najbliżej miejsca poboru wody. Należy go zamontować do ściany za pomocą śrub o średnicy najmniej 8 mm. Ścianę oraz sufity o słabszej nośności, na której ma być on zawieszony, musimy odpowiednio wzmocnić. Podgrzewacz GBK można zamontować do ściany tylko w pozycji pionowej. Poziomo na sufit można zamontować tylko podgrzewacze GBL 50 i GBL 80. Zamontowanie tych ostatnich na ścianie lub podłodze nie jest dozwolone, może to spowodować uszkodzenie podgrzewaczy.

WŁAŚCIWOŚCI TECHNICZNE PODGRZEWACZA

Typ		GBL 50	GBL 80	GBK 80 L/D	GBK 100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Model		GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Pojemność [I]		50	80	80	100	120	150	200
Ciśnienie znamionowe [MPa]		0,6
Waga / wraz z wodą [kg]		27/77	33/113	51/131	56/156	62/182	72/222	90/290
Zabezpieczenie przeciwkorozyjne zbiornika		Emaliowany / Mg anoda
Moc grzałki [W]		2000
Napięcie [V~]		230
Klasa zabezpieczenia		I
Stopień zabezpieczenia		IP 25
Czas zagrzewania do 75°C 1) [h]		155	305	305	355	435	545	740
Ilość mieszanej wody przy 40°C [I]		80	117	151	189	226	276	360
Zużycie energii 2) [kWh/24h]		1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Czas zagrzewania całej pojemności podgrzewacza wody za pomocą grzałki elektrycznej - temperatura wody zimnej z instalacji wodociągowej wynosi 15°C. 2) Zużycie energii elektrycznej przy utrzymywaniu stałej temperatury w podgrzewaczu wody na 65°C i przy temperaturze otoczenia 20°C, mierzone według DIN 44532.

WŁAŚCIWOŚCI TECHNICZNE WYMIENNIKA CIEPŁA

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Ciśnienie znamionowe [MPa]	0,6
Najwyższa temperatura wstępna czynnika grzewczego [°C]	85
Powierzchnia wymiennika ciepła [m2]	0,72	0,88
Prąd cieplny wymiennika ciepła3) [W]	14400	17600

3) Czynnik grzewczy: temperatura wstępna 70°C, przepływ 3000 l/h. Woda sanitarna: temperatura wstępna 10°C, wyjściowa 45°C, przepływ 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

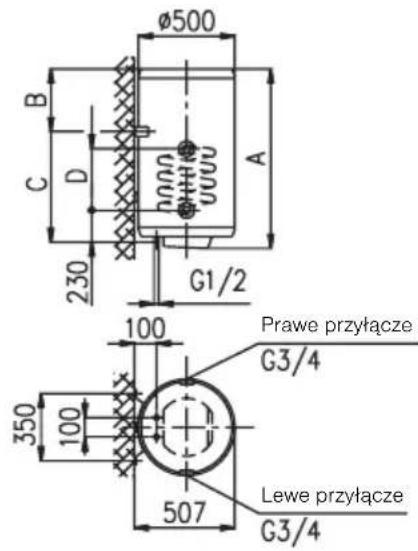

Wymiary dotyczące montażu (mm). GBK 80 - 200

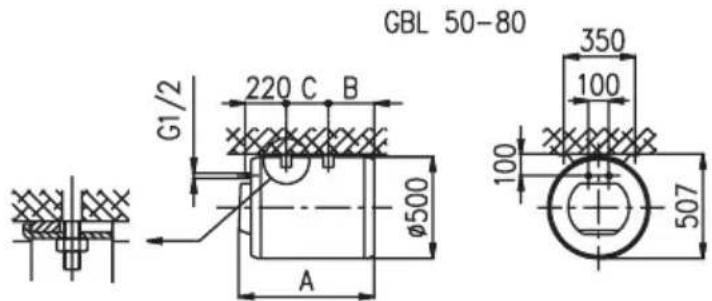

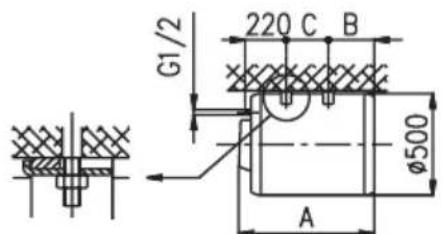

GBL 50-80

PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ

Przyłącza wody zimnej i wody ciepłej na podgrzewaczu są oznaczone kolorami. Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem czerwonym. Podgrzewacz można podłączyć do instalacji wodociągowej na dwa sposoby. System podłączenia zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy pozwala wyłącznie na jednopunktowy pobór wody. Ze względu na wybrany system podłączenia należy zamontować odpowiednie baterie. Przy otwartym, nieciśnieniowym systemie należy

przed podgrzewaczem wody zamontować zawór zwrotny, który w przypadku braku wody w instalacji wodociągowej zapobiega wyciekaniu wody ze zbiornika. Decydując się na ten sposób podłączenia, musimy użyć baterii przepływowej. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co powoduje kapanie wody z baterii. Przez silniejsze przykręcanie uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.

Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody zamontować baterie ciśnieniowe. Do rury doprowadzającej obowiązkowo należy zamontować zawór zabezpieczający lub zespół zabezpieczający, który uniemożliwia wzrost ciśnienia w podgrzewaczu wody powyżej 0,1 MPa ponad ciśnieniem znamionowym. Podczas zagrzewania wody w podgrzewaczu ciśnienie wody wzrasta do wartości nastawionej w zaworze bezpieczeństwa. Ponieważ odpływ wody z powrotem do instalacji wodociągowej jest niemożliwy, może to spowodować kapanie wody z otworu odprowadzającego na zaworze bezpieczeństwa. Kapiącą wodę można zbierać do specjalnej nadstawki, którą ustawiamy pod zaworem bezpieczeństwa. Rura odprowadzająca, znajdująca się pod wylotem zaworu zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w otoczeniu, gdzie nie zamarza.

Jeśli instalacja nie była odpowiednio przeprowadzona, w wyniku czego nie mamy możliwości odprowadzenia wyciekającej wody do rury odpływowej za pomocą zaworu bezpieczeństwa, musimy na rurze doprowadzającej podgrzewacza wody zamontować zbiornik wyrównawczy o pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody. Prawidłowe działanie zaworu bezpieczeństwa powinno być kontrolowane osobiście co 14 dni. Podczas kontroli polegającej na przesunięciu uchwytu lub muterki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na zaworze bezpieczeństwa. Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór jest bez zarzutu.

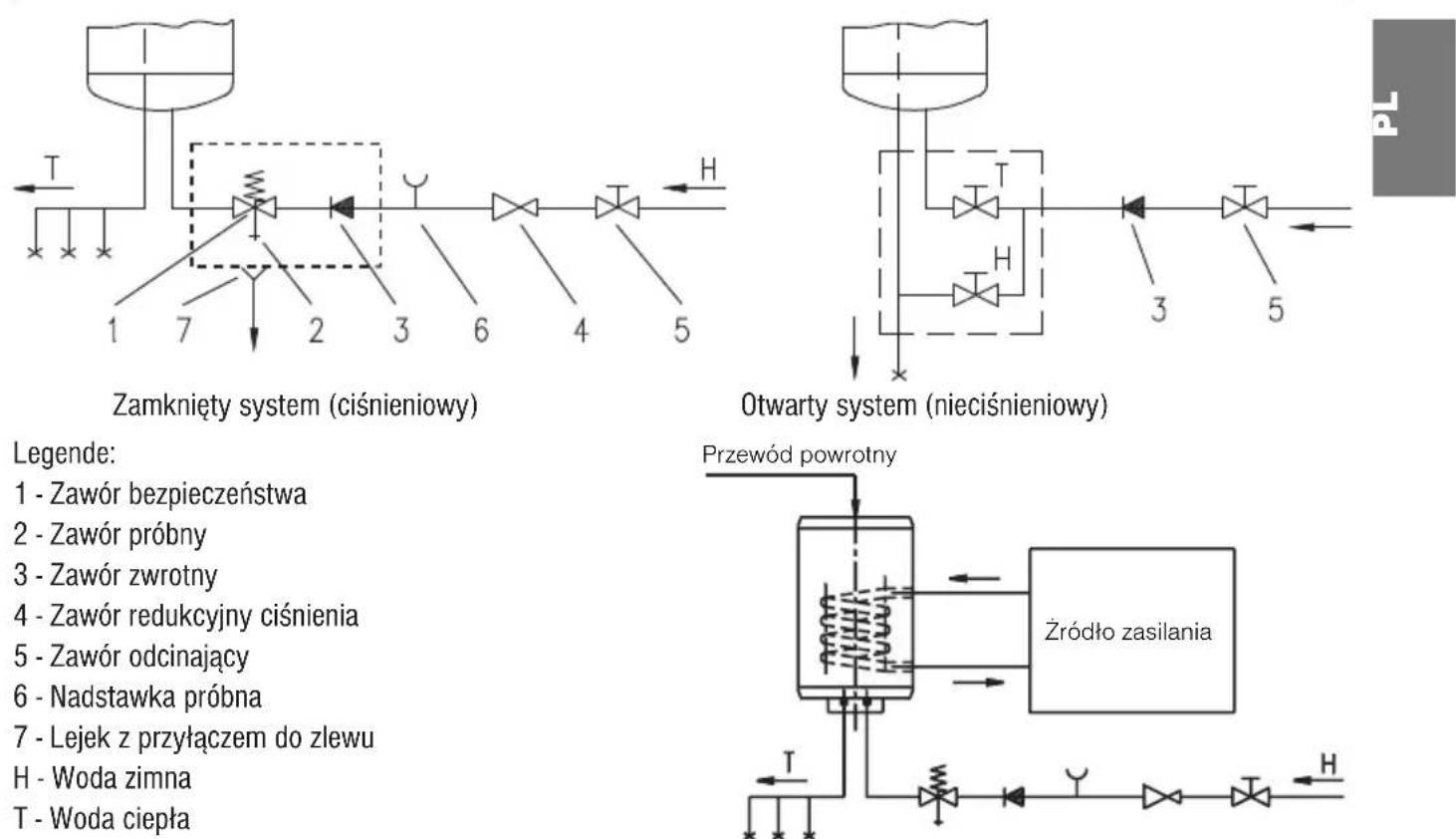

Pomiędzy podgrzewacz wody i zawór zwrotny nie wolno zamontować zaworu odcinającego, ponieważ w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.

Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa. Gdy ciśnienie w instalacji przewyższa 1,0 MPa, musimy zamontować dwa zawory redukcyjne jeden za drugim. Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas pierwszego napełniania przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.

Legenda:

1 - Zawór bezpieczeństwa 2 - Zawór próbny 3 - Zawór zwrotny 4 - Zawór redukcyjny ciśnienia 5 - Zawór odcinający 6 - Nadstawka próbna 7 - Lejek z przyłączem do zlewu H - Woda zimna T - Woda ciepła

Kombinowany podgrzewacz wody GBK działa tak samo jak elektryczny podgrzewacz wody GB, z tą różnicą, że posiada on dodatkowo wbudowany wymiennik ciepła, służący do podgrzewania wody sanitarnej za pomocą innych źródeł energii (jak np.: ogrzewanie centralne, kolektory słoneczne lub pompa cieplna). Systemy ogrzewania wyposażone w grzałkę i wymiennik ciepła mogą działać równocześnie lub oddzielnie. Kombinowany podgrzewacz wody można podłączyć do instalacji wodociągowej w taki sam sposób jak zwykły podgrzewacz wody GB, z tym że kombinowany podgrzewacz wody zostaje jeszcze dodatkowo podłączony do innego źródła energii. Wejście czynnika grzewczego do wymiennika ciepła jest koloru czerwonego, natomiast wyjście koloru niebieskiego.

Podgrzewacze wody GBK można podłączyć również do przewodu powrotnego ciepłej wody. Przewód powrotny wody ciepłej umożliwia, że jest ona od razu dostępna na wszystkich miejscach poboru wody. Przewód powrotny należy zamontować w górnej części podgrzewacza. Przed zamontowaniem należy usunąć plastykową zaślepkę i odkręcić korek uszczelniający znajdujący się w górnej części podgrzewacza. Części przewodu powrotnego są do nabycia w sklepach upoważnionych do sprzedaży naszych wyrobów.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed podłączeniem podgrzewacza do sieci elektrycznej należy wbudować do niego kabel podłączeniowy. W tym celu należy zdjąć plastykową pokrywę zabezpieczającą. Chcąc usunąć osłonę plastykową podgrzewacza należy najpierw usunąć płytkę znajdującą się z przedniej strony osłony. Płytkę usuwa się w ten sposób, że delikatnie wkładamy śrubokręt zarówno w szczelinę znajdującą się między płytką i osłoną plastykową przy pokrętle termoregulatora jak i po przeciwnej stronie pokrętła. Zwalniając płytkę z obydwu stron można ją usunąć palcami. Aby płytkę w zupełności zwolnić należy usunąć pokrętło termoregulatora i odkręcić obydwie śruby.

Proces założenia plastykowej płytki przebiega w odwrotnej kolejności.

Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące instalacji elektrycznej. Ponieważ podgrzewacz nie posiada elementu, który umożliwiałby jego stałe wyłączenie z instalacji elektrycznej, musimy pomiędzy nim a stałą domową instalacją elektryczną zamontować taki przełącznik, który przerywa oba bieguny zasilania. Odległość pomiędzy jego otwartymi kontaktami musi wynosić przynajmniej 3 mm.

Legenda:

1 - Termostat 2 - Bezpiecznik temperaturowy 3 - Grzałka (2 x 1000 W) 4 - Lampka sygnalizacyjna 5 - Klamra podłączeniowa

L - Przewód fazowy

N - Przewód zerowy

± - Przewód uziomowy

UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza, podgrzewacz musimy wyłączyć z sieci elektrycznej!

UŻYTKOWANIE I PIELĘGNACJA

Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania.

Pożądaną temperaturę wody od 25°C do 75°C ustawia się przez przekręcenie pokrętła znajdującego się na termostacie.

Radzimy nastawić pokrętło na pozycję "E". W tej pozycji osiągamy najbardziej oszczędne działanie podgrzewacza;

temperatura wody osiągnie 55°C, wydzielanie kamienia wodnego i straty cieplne będą mniejsze niż przy nastawieniu na temperatury wyższe. Działanie grzałki elektrycznej sygnalizuje lampka sygnalizacyjna. Podgrzewacze wody wyposażone są w termometr, znajdujący się na jego obudowie, a który wskazuje temperaturę wody.

Gdy podgrzewacza wody nie będziemy używać przez dłuższy czas, jego zawartość możemy zabezpieczyć przed zamarznięciem w ten sposób, że nie wyłączamy go z sieci elektrycznej, natomiast pokrętło termoregulatora ustawiamy w pozycji "*". W tej pozycji podgrzewacz wody będzie utrzymywał temperaturę wody na poziomie 10°C. W przypadku wyłączenia podgrzewacza wody z sieci elektrycznej, musimy z niego wypuścić wodę.

Przed wypuszczeniem wody podgrzewacz wody należy obowiązkowo odłączyć z sieci elektrycznej. Po czym należy otworzyć kurek /rączkę/ z ciepłą wodą jednej z baterii, podłączonej do podgrzewacza wody. Wodę z podgrzewacza wody wypuszczamy przez rurę doprowadzającą, dlatego też zaleca się, by pomiędzy zaworem zabezpieczającym a rurą doprowadzającą zamontować zawór spustowy lub trójnik. Wodę z podgrzewacza wody - jeśli nie istnieje inna możliwość - można wypuścić też przez wypust zaworu zabezpieczającego i to w następujący sposób. Dźwignię lub zakrętkę zaworu należy postawić w pozycję, która jest wymagana przy testowaniu zaworu. Po wypuszczeniu wody z podgrzewacza wody przez rurę doprowadzającą w podgrzewaczu pozostanie jeszcze minimalna ilość wody, którą należy wypuścić przez kryzę podgrzewacza.

Podgrzewacz należy z zewnątrz czyścić delikatnym roztworem środka myjącego. Nie wolno używać rozpuszczalników lub agresywnych środków do czyszczenia.

Bezbłędne działanie i długowieczność podgrzewacza zapewnią mu regularne przeglądy serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po upływie dwóch lat od podłączenia. Wtedy kontroluje się stopień zużycia ochronnej anody przeciwkorozyjnej i usuwa kamień wodny, który zależnie od jakości, ilości i temperatury wody osiadł wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też datę następnego przeglądu.

Prosimy, abyście Państwo ewentualnych usterek nie usuwali sami, należy zgłosić je do najbliższego, upoważnionego punktu serwisowego.
