Тип продукт	Комбиниран бойлер (електрически + топлообменник)
Модел	GBK200LN
Обем	200 L
Номинално налягане	0.6 MPa
Тегло (с вода)	290 kg
Мощност на електрически нагревател	2000 W
Напрежение на захранване	230 V ~
Клас на защита	I
Степен на защита	IP25
Време за загряване до 75°C	7 h 40 min
Количество смесена вода при 40°C	360 L
Консумация на енергия (24h при 65°C)	2.50 kWh
Антикорозионна защита	Емайлиран резервоар и магнезиев анод
Тип топлообменник	Воден топлообменник за алтернативни енергийни източници
Опции за инсталиране	Монтаж на стена изправен (хоризонтален само за модели GBL)
Безопасност	Предпазен клапан (възвратен клапан), биметален предпазител, термостат
Поддръжка	Проверка на анода на всеки 2 години, обезкалъчване при необходимост
Гаранция	Консултирайте се с оторизиран сервиз

Често задавани въпроси - GBK200LN GORENJE

Как да инсталирам бойлера GBK200LN?

Инсталацията трябва да се извърши от квалифициран специалист. Бойлерът трябва да се монтира вертикално на стена с болтове с диаметър поне 8 мм. Уверете се, че стената може да издържи трикратно тегло при пълнене с вода (около 290 кг). Свържете към водопровод и електричество според ръководството. Не затваряйте никакъв клапан между бойлера и предпазния клапан.

Може ли GBK200LN да бъде свързан към слънчев колектор или централно отопление?

Да, GBK200LN е комбиниран модел с топлообменник. Може да бъде свързан към алтернативни енергийни източници като слънчеви колектори или централно отопление. Входът е маркиран в синьо, изходът в червено. Можете също да свържете връщаща тръба за гореща вода за моментна гореща вода.

Какъв предпазен клапан ми е необходим?

Трябва да се инсталира предпазен клапан (възвратен) на студената водна входа. Той предотвратява налягане над 0.1 MPa над номиналното. За налягане над 0.5 MPa използвайте редукционен клапан. Ако налягането надвиши 1.0 MPa, инсталирайте два редукционни клапана.

Как да настроя температурата?

Завъртете копчето на термостата на предния капак до желаната температура (25°C до 75°C). За икономична работа настройте на позиция 'E' (около 55°C), за да намалите натрупването на варовик и загубата на топлина.

Колко често трябва да проверявам анода?

Проверявайте антикорозионния анод от оторизиран сервиз на всеки 2 години след първата инсталация. Те ще премахнат и варовик, ако е необходимо. Честотата може да варира в зависимост от качеството на водата.

Какво да направя, ако водата изтича от предпазния клапан?

Капенето на вода от предпазния клапан е нормално по време на загряване. Можете да я насочите към канализация с помощта на аксесоар за улавяне. За да избегнете капене, инсталирайте 3-литров разширителен съд на входната тръба. Проверявайте клапана на всеки 14 дни, като отваряте тестовия клапан.

Как да източа бойлера?

Изключете от захранването. Отворете крановете за гореща вода. Източете през входната връзка с помощта на дренажен клапан или като активирате лостчето на предпазния клапан. Може да остане малко количество остатъчна вода; можете да отстраните нагревателния фланец за пълно източване.

Какви почистващи продукти мога да използвам?

Почиствайте външността с мек разтвор на препарат. Не използвайте разтворители или абразивни почистващи препарати. За вътрешна поддръжка се свържете с оторизиран сервиз.

Мога ли сам да поправя бойлера?

Не, никога не се опитвайте сами да поправяте каквито и да е повреди. Свържете се с най-близкия оторизиран сервиз за всички ремонти и поддръжка.

Каква е степента на защита на GBK200LN?

Бойлерът има степен на защита IP25, което означава, че е защитен срещу водни струи. Подходящ е за монтаж в зони, където може да има пръски вода.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBK200LN GORENJE

Уважаеми клиенти, благодарим Ви, че закупихте нашия уред.

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение за безопасност и удостоверение за електромагнитна съвместимост. Основните данни за уреда са описани на стикера, залепен между тръбите. Свързването към водата и електричеството да се извърши от квалифициран специалист. Поправки и отстраняване на варовик по вътрешността на бойлера или смяна на антикорозионния защитен анод да се извършват само в специализиран сервиз.

МОНТАЖ

Бойлерът да се монтира възможно най-близко до източника на вода. Бойлерът се прикрепва на стена с два болта, дебели най-малко 8 мм. Стените и подовете, на които се закача бойлерът, трябва да бъдат подходящо подсилени. Моделът бойлер GBK трябва да бъде монтиран вертикално на стена. Моделите GBL 50 и GBL 80 могат да бъдат монтирани хоризонтално на таван. Тези модели бойлери не могат да се монтират на стена или на под, тъй като могат да бъдат повредени.

Вид	GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Модел	GBL 50 N GBL 80 N GBK 80 LN/RN GBK 100 LN/RN GBK 120 LN/RN GBK 150 LN/RN
Обем [I]	50	80	80	100	120	150	200
Налягане [MPa]	0,6
Тегло/с пълен резервоар [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Анти корозионна защита на корпуса	Емайлиран / Mg Анод
Мощност на електри нагревател [W]	2000
Волтаж [V~]	230
Защитен клас	I
Степей на защита	IP 25
Време за загряване до 75°C1 [h]	155	305	305	355	435	545	740
Количество смесена вода при 40°C2 [kWh ]	80	117	151	189	226	276	360
Консумация на енергия [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Време необходимо на нагревателите за загряване на обема при температура на входната вода от 15°C. 2) Количество енергия необходимо за достигане на температура от 65°C на водата в корпуса, при стайна температура 20°C, измерена в съответствие със стандарт DIN 44532.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА ЕЛЕМЕНТА ЗА ПРЕНОС НА ТОПЛИНА

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Налягане	[MPa]	0,6
Мах. изходна температура	[°C]	85
Плащ на трансмитера	[m2]	0,72	0,88
Потокпрезтрансмитера3)	[W]	14400	17600

3) Средно загряване: изходна температура 70°C, поток 3000 l/h. Вода в мрежата: входна температура 10°C, изходна температура 45°C, поток 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

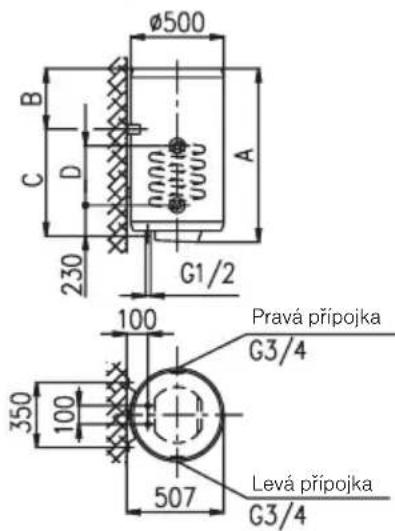

Размер на уреда за монтаж и включване в мм. GBK 80 - 200

GBL 50-80

Входът и изходът за водата са маркирани с различен цвят на тръбите на бойлера. Входът за студената вода е маркиран със синьо, а изходът за топлата - с червено. Бойлерът може да бъде свързан към водата по два начина. Свързването чрез затворена система под налягане позволява захранване на няколко чешми едновременно, докато тази без налягане - само на една. В съответствие с избрания начин трябва да се поставят и подходящи кранове. При свързване в отворена система без налягане, преди бойлера трябва да се

монтира защитна клапа, която да не позволява изтичане на вода от резервоара на бойлера, когато водата е централно спряна. При тази система на свързване да се използва кран, който позволява свободно протичане на водата. Поради разширяването на водата при загряване, налягането в корпуса се увеличава, което довежда до прокапване на вода от смесителния кран. Ако се опитвате да затегнете крана, за да спрете капещата вода, може само да го повредите, без да постигнете желания резултат.

При затворена система на свързване кранът, който се използва, трябва да бъде под налягане. На входната тръба, поради безопасност, задължително трябва да се сложи вентил или група, която предпазва налягането в нагревателя да не се качи за повече от 0.1 МПа от позволеното. При загряване на водата в бойлера налягането в резервоара се повишава и достига стойност, която се установява от защитната клапа. Връщане на вода обратно в системата не е възможно, вследствие на което капки вода могат да падат от крана. Капещата вода може да бъде спряна от аксесоар, намиращ се под защитната клапа. Между бойлера и невъзвращащата се клапа не може да бъде монтирана затваряща клапа. Изходната тръба трябва да се сложи изпод вентила на безопасност, трябва да е насочена право надолу, в среда, която не замръзва.

Когато поради неудобна инсталация няма възможност водата, която капе от обратен вентил за безопасност, да се прекара в канал, може вместо това да се огради експанзионен съд, съдържащ 3 л вода, върху тръбата на нагревателя. За да се подсигури правилна работа на обратния вентил за безопасност, трябва да се провежда редовен контрол през всеки 2 седмици. При проверка с движение на ръчка или отвиване на гайка (зависи от модела) вентилът за безопасност трябва да се отвори. От него трябва да изтече вода, което означава, че вентилът работи без грешка.

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Бойлерът може да бъде монтиран без да се използва редуцир вентил, ако налягането в мрежата е по-малко от 0,5 МПа. Ако налягането в мрежата надвиши 1,0 МПа, трябва да се монтират два редуцир вентила един след друг. Преди да свържете към електрическата мрежа, напълнете бойлера с вода. При първо пълнене на водата, кранът за топлата вода трябва да бъде отворен. Когато бойлерът е пълен, вода започва да изтича от смесителния кран.

Затворена (под налягане) система Отворена (гравитационна) система

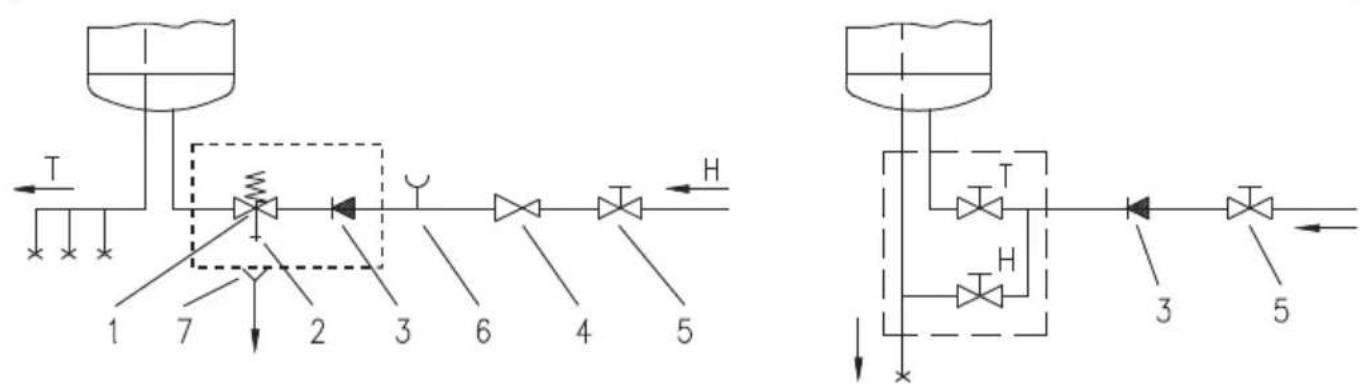

Ключ:

1 - Защитна клапа

2 - Клапа за тестване

3 - Клапа без връщане

4 - Клапа за намаляване на налягането

5 - Спираща клапа

6 - Част за тестване

7 - Фуния за изхода

Н - Студена вода

T - Топла вода

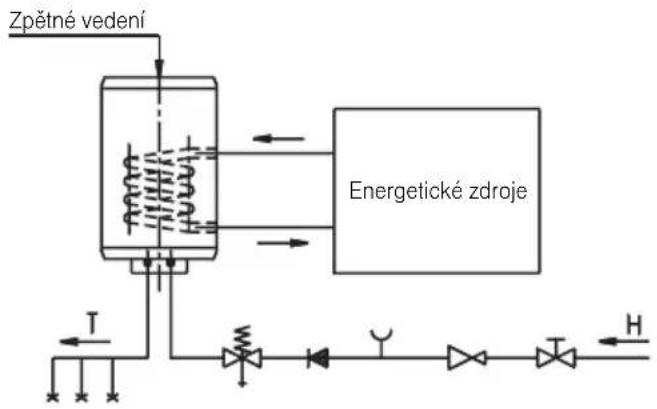

Комбинираният бойлер GBK работи по същия начин като електрическия GB, като е свързан с превключващо устройство за студената вода, което позволява подаване на вода от алтернативни източници (например, централно парно отопление, слънчеви батерии или котел). Двете системи за затопляне - електрическо загряване и с превключване - могат да работят поотделно или конкурентно. Връзката към източника за вода е решена по същия начин като за бойлерите модел GB, но трябва да бъде направена връзка и към допълнителния източник на енергия. Входът към превключвателя е оцветен в синьо, а изходът в червено. GBK бойлерите могат да бъдат свързани към тръбата на топлата вода. Свързването към тази тръба позволява топлата вода да бъде достъпна едновременно във всички точки. Тази тръба може да бъде на входа на бойлера и се поставя след свалянето на пластмасовото капаче и развиването на стопера. Този елемент за водопроводната тръба може да бъде купен от всеки оторизиран дилър на нашите стоки.

ЕЛЕКТРИЧЕСКА ВРЪЗКА

Преди бойлерът да се свърже към електрическата мрежа, трябва да бъде поставен кабел. За целта трябва да махнете плочката, която се намира от предната страна на пластмасовото капаче. След като плочката се освободи, в процепа между нея и защитния капак може да бъде пъхната отвертка първо от страната на термостата, а след това и от противоположната. Когато плочката бъде освободена от двете страни, тя се сваля с ръка. За да бъде свалена пластмасовата капачка, трябва да бъде свалено копчето на термостата и да бъдат развити двата фиксиращи винта. Смяната на пластмасовия капак се прави в обратен ред.

Връзката с електрическата мрежа трябва да бъде направена съгласно съответстващите стандарти. Бойлерът няма вграден компонент, който да го отделя от електрическата мрежа, затова се препоръчва монтиране на ключ, който да спира електричеството към бойлера.

Легенда:

1 - Термостат

2 - Биметална фаза

ВНИМАНИЕ: Преди всеки ремонт е необходимо бойлерът да бъде изключен от електрическата мрежа.

След свързване към електрическата и водната връзка и след първоначален тест, уредът е готов за работа. Като въртите копчето на термостата, което се намира отпред, Вие определяте желаната температура в диапазон от 25°C до 75°C. Препоръчваме Ви термостатът да е в положение "Е", където режимът на работа е най-икономичен и температурата е около 55°C. При тази температура се губи най-малко топлина и се отлага по-малко варовик на корпуса на бойлера, отколкото при по-високите температури. Работата на уреда може да се контролира от сигналната лампичка. Тя свети докато бъде достигната избраната температура или уредът бъде изключен от електрическата мрежа. Бойлерът има вграден термометър, който показва достигнатата температура.

Ако уредът няма да се използва за дълъг период от време, не го изключвайте от електрическата мрежа, но бъдете сигурни, че през този период няма да бъде допуснато замръзване, като поставите термостата в положение "f". Водата в бойлера ще се поддържа на температура около 10°C. Ако все пак искате да изключите от електрическата мрежа, източете предварително водата от бойлера, за да не замръзне. Задължително да се изключва от електричеството преди изпразване. След това се отваря вентилът на тръбата за топлата вода. Водата изтича от нагревателя чрез входната тръба. Препоръчва се, за тази цел, на входната тръба да се монтира подходящ вентил или Т-част. Ако това не е възможно, нагревателят може да се изпразни и чрез вентила за безопасност, и то така, да се нагласи както по време на тестване на вентила. След изпразване чрез входната тръба, в нагревателя ще остане още малко вода, която ще изтече, след като отвиете уплътнителя на нагревателя. Почиствайте външността на бойлера с препарат. Не използвайте препарати, които могат да го повредят!

Редовните сервизни прегледи ще удължат живота на бойлера. Препоръчваме Ви първото посещение на сервизен техник да бъде направено 2 години след включване на уреда. При това посещение трябва да се почисти наслоилият се варовик, чието количество зависи от качествата на водата и използваната температура. При първото посещение сервизният работник ще определи дата за следващото.

Никога не се опитвайте да отстранявате възникнали повреди сами, а информирайте най-близкия сервизен център.
