GSL 60IS1 - Kuchyňský odsavač par Guzzanti - Bezplatný návod k obsluze

Typ produktu	Digestoř (odsavač par)
Model	GSL 60IS1
Značka	Guzzanti
Typ instalace	Odvod ven (odsávání) nebo recirkulace (filtrační verze)
Minimální vzdálenost od varné desky	50 cm (elektrická), 65 cm (plynová/kombinovaná)
Rychlosti motoru	3 rychlosti (1, 2, 3)
Osvětlení	LED (ne uživatelsky vyměnitelné, kontaktujte technický servis)
Tukový filtr	Omyvatelný, měsíční čištění (ručně nebo myčka, nízká teplota)
Uhlíkový filtr	Vyměnitelný (každé 4 měsíce, nemyje se) – pouze pro filtrační verzi
Ovládací rozhraní	Tlačítka na přední straně (vysouvací rameno odhalí)
Bezpečnostní prvky	Koncový spínač (vypne motor při zasunutí ramene), doporučen dvoupólový spínač
Napájení	220-240 V / 50 Hz (viz typový štítek)
Napájecí kabel	Speciální kabel – vyměňuje pouze technický servis
Shoda s normami	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591 atd.
Určené použití	Domácí kuchyně, odsávání výparů a páry
Frekvence údržby	Tukový filtr: měsíčně; Uhlíkový filtr: každé 4 měsíce; Čistěte vnitřek/vnějšek měsíčně
Průměr potrubí	Musí odpovídat připojovacímu kroužku (neuvedeno, použijte stejný průměr jako vývod)
Hmotnost	Neuvedeno – těžký výrobek, manipulujte ve dvou

Často kladené otázky - GSL 60IS1 Guzzanti

Jaké jsou minimální vzdálenosti pro instalaci digestoře nad varnou deskou?

Minimální vzdálenost je nejméně 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Pokud instalace plynové varné desky vyžaduje větší vzdálenost, musí být dodržena.

Jak čistit tukový filtr?

Tukový filtr by se měl čistit jednou měsíčně. Lze jej mýt ručně neutrálním saponátem nebo v myčce na nízkou teplotu a krátký cyklus. Může dojít ke změně barvy, ale to neovlivňuje filtrační kapacitu. Pro vyjmutí zatáhněte za rukojeť pružinového uvolnění.

Jak často mám vyměňovat uhlíkový filtr?

Uhlíkový filtr musí být vyměněn nejméně každé čtyři měsíce, nebo častěji v závislosti na používání. Nelze jej prát ani regenerovat. Vyměňujte pouze při použití digestoře v režimu recirkulace (filtrace).

Mohu použít digestoř v režimu odvodu s nainstalovanými uhlíkovými filtry?

Ne. U verze s odvodem (odsáváním) musí být uhlíkový filtr odstraněn. Uhlíkový filtr se používá pouze v režimu recirkulace (filtrace).

Jaký typ osvětlení má digestoř a mohu jej vyměnit sám?

Digestoř je vybavena LED osvětlením. LED diody vydrží až 10krát déle než tradiční žárovky a ušetří 90 % energie. Pro výměnu kontaktujte technický servis – není uživatelsky vyměnitelné.

Co dělá koncový spínač?

Koncový spínač vypne napájení motoru, když je vysouvací rameno zasunuto. Toto je bezpečnostní prvek. Poznámka: osvětlení zůstává zapnuté i při zasunutém rameni.

Co dělat, když digestoř přestane fungovat?

Nejprve se ujistěte, že je vysouvací rameno plně vysunuté (může být aktivován koncový spínač). Zkontrolujte napájení ze sítě a pojistku. Pokud problém přetrvává, kontaktujte technický servis. Nikdy se nepokoušejte o vnitřní opravy sami.

Mohu použít digestoř nad plynovou varnou deskou?

Ano, ale zajistěte dodržení minimální vzdálenosti 65 cm (nebo dle specifikace výrobce varné desky). Také zajistěte dobré větrání místnosti, pokud je digestoř používána s plynovými spotřebiči.

Je digestoř vhodná pro použití s pánví na smažení?

Ano, ale dávejte pozor, aby se olej nepřehřál a nevznítil. Nikdy nenechávejte smažení bez dozoru. Pod digestoří neflambujte.

Jak spustím digestoř?

Vysuňte vysouvací rameno, abyste odkryli ovládání. Poté stiskněte požadované tlačítko rychlosti (1, 2 nebo 3) na pravé straně. Světlo lze zapnout samostatně na levé straně. Digestoř by měla být zapnuta 5 minut před vařením a ponechána zapnutá 15 minut po vaření.

NÁVOD K OBSLUZE GSL 60IS1 Guzzanti

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům. Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely, nebo součástky, které je nutné dokoupit.

UPOZORNĚNÍ

Pozor!

! Nenapojujte prístroj na elektrickou sit, dokud nebyla zcela dokončena jeho instalace.
! Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky, nebo vypnutím hlavního vypínače obytné jednotky.
! Při všech instalačních a údržbových pracích používejte pracovní rukavice.
! Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, jsou-li pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.
! Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže!
! Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.
! Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.
! Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.
! Je přísně zakázáno vařit jídla otevřeným plamenem pod krytem.
! Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu v každém případě vyhnout.
! Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení. Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.
! Pokud se týká technických bezpečnostních opatření, která je třeba dodržet při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.
! Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.
! Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.
! Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel, nevystavujte se

guzzanti

tak nebezpečí elektrického výboje. Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

! Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry, použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti při snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

POZOR! Pokud instalace šroubů a úchytných zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

POUŽITÍ

Digestoř je možné použít s odsáváním mimo místnost, nebo recirkulačním filtrem pro čištění vzduchu v místnosti.

ODSÁVÁNÍ MIMO MÍSTNOST

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

• Za to výrobce odmítá jakoukoliv zodpovědnost.
• Používejte co nejkratší odtahové potrubí.

- Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

• Vyhněte se zásadním změnám sekce vedení odtahu.
• Používejte odtahové potrubí s co nejhladším vnitřním povrchem.

- Material použitý pro odtahové potrubí musí odpovídat platným normám.

ODSÁVÁNÍ RECILKULACÍ

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

INSTALACE

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud v návodu na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

ELEKTRICKÉ PŘIPOJENÍ

Sítové napětí musí odpovídat napětí uvedenému na štítku a charakteristikám umístěným uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si vyžádejte u servisní služby nový.

INSTALACE

Výrobek velké hmotnosti, manipulace a instalace digestoře by měla být prováděna alespoň dvěma nebo více osobami.

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
- Odložte filtr/y s aktivním uhlíkem – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství

guzzanti

(například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

• Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství.
• Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádění kouře směrem ven (platí pouze pro odsávací verzi).
  • Proved'te všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

PROVOZ

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

Pro nastavení funkcí digestoře se stačí dotknout ovladačů.

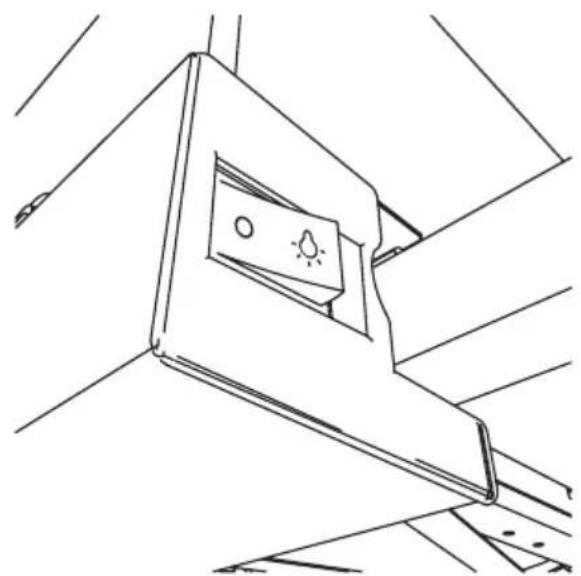

Ovládací panel

Všechny odsavače mají koncový vypínač. Vsunutí teleskopického ramene, způsobí vypnutí napájení motoru. Koncový vypínač nevypíná napájení osvětlení.

Pro obsluhu odsavače slouží soustava přepínačů umístěná na pravé straně přední části odsavače (nastavení rychlosti) a z levé strany odsavače (osvětlení). V době, kdy je odsavač vypnutý soustava přepínačů je neviditelná. Pro zahájení práce vysuňte teleskopický element odsavače a zapněte motor s první druhou anebo třetí rychlostí a/anebo eventuálně zapněte osvětlení (levá strana spotřebiče).

ÚDRŽBA

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

ČIŠTĚNÍ

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

TUKOVÝ FILTR

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr je potřebné vyměnit nejméně jednou za dva měsíce při standardním provozu. Filtr můžete sejmout uvolněním upevňovacích pojistek, dbejte na to, že filtr musíte držet rukou při uvolnění, vyj-mutím západek, které drží filtr, potom můžete založit filtr a založit západky a sítku.

Filtr s aktivním uhlíkem (jen filtrační verze)

1. Použití

Uhlíkové filtry můžou pohlcovat pachy do nasycení. Není možné je mýt nebo regenerovat a je nutné je vyměnit každé 2 měsíce nebo častěji, při frekventovaném použití.

1. Výměna

2. sejměte maskovací kryt spolu s tukovým filtrem,

3. vyjměte uhlíkový filtr umístěný na textilním filtru,
4. instalujte tukový filtr s uhlíkovým filtrem do odsávače.

FILTR AKTIVNÍM UHLÍKEM (jen filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající přivaření.

Saturace filtru uhlíkem nastane po více čiménědlouhém užití, tj. závisí na typu kuchyněa pravidelném čištění filtru proti mastnotám. V každém případěje nutné nahradit patronu maximálnějednou za 4 měsíce. NEMŮŽE být umýván čiregenerován.

VÝMĚNA ŽÁROVEK

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

Digestořje vybavena osvětlovacím systémem založeným na technologii DIOD.

DIODY zaručují optimální osvětlení, trvanlivostí až 10 krát delší než tradiční svídtila umožňují úspory 90% elektrické energie.

Pro výměny se obratte na servisní službu.

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávad-sej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Pred akokol'vek operáciou čistenia čiúdržby odpojte digestor od elektrické siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínačbytu.

ČISTENIE

Pre výmenu, obrátitša na technický servis.
