G27F - Displej GIGABYTE - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	GIGABYTE
Model	G27F
Velikost obrazovky	27 palců
Rozlišení	1920 x 1080 (Full HD)
Obnovovací frekvence	144 Hz
Doba odezvy	1 ms (MPRT)
Typ panelu	IPS
Konektivita	HDMI 2.0, DisplayPort 1.2, USB 3.0
Napájení	100-240V AC, 50/60Hz, 0.8A
Spotřeba energie (typická)	30 W
Hmotnost (se stojanem)	5.5 kg
Rozměry (ŠxVxH se stojanem)	615 x 455 x 200 mm
VESA montáž	100 x 100 mm
Klíčové funkce	Black Equalizer, Game Assist, OSD Sidekick, Flicker-Free, Low Blue Light
Obsah balení	Monitor, stojan, základna, napájecí kabel, HDMI kabel, DisplayPort kabel, USB kabel, stručný průvodce
Čištění	Používejte měkký suchý hadřík. Nepoužívejte chemikálie.
Bezpečnostní normy	FCC, CE, VCCI, BSMI, RoHS
Náhradní díly / Opravitelnost	Kontaktujte oficiální servisní středisko GIGABYTE pro náhradní díly. Skóre opravitelnosti: 7/10 (možná demontáž).
Záruka	3 roky omezená záruka

Často kladené otázky - G27F GIGABYTE

Jak nastavit nastavení monitoru?

Použijte joystick na zadní straně monitoru pro přístup k nabídce OSD. Přejděte do nastavení jako je jas, kontrast a herní režimy.

Mohu tento monitor namontovat na VESA rameno?

Ano, G27F podporuje VESA 100x100 mm montáž. Odstraňte stojan a připevněte rameno kompatibilní s tímto vzorem.

Jaká je maximální obnovovací frekvence a jak ji povolit?

Maximální obnovovací frekvence je 144 Hz. Připojte přes DisplayPort nebo HDMI 2.0, poté nastavte v Nastavení zobrazení Windows > Upřesnit zobrazení > Vyberte obnovovací frekvenci.

Jak vyčistit obrazovku?

Vypněte monitor, odpojte jej. Použijte měkký hadřík nepouštějící vlákna mírně navlhčený vodou. Nikdy nestříkejte tekutinu přímo na obrazovku. Nepoužívejte alkohol ani čpavek.

Má monitor vestavěné reproduktory?

Ne, G27F neobsahuje vestavěné reproduktory. Použijte sluchátka nebo externí reproduktory připojené k počítači.

Proč je displej při použití HDMI rozmazaný?

Ujistěte se, že HDMI kabel je verze 2.0 nebo novější. Zkontrolujte, že rozlišení je nastaveno na 1920x1080 a obnovovací frekvence na 144 Hz v nastavení zobrazení. Také vypněte jakékoli možnosti zostření obrazu.

Co je Black Equalizer a jak funguje?

Black Equalizer zvyšuje viditelnost v tmavých scénách zesvětlením stínů bez přeexponování světlých oblastí. Nastavte jej v OSD pod Gaming > Black Equalizer.

Jak povolit FreeSync?

Připojte přes DisplayPort a povolte FreeSync v nabídce OSD pod Gaming > FreeSync Premium. Poté jej aktivujte v AMD Radeon Software nebo NVIDIA Control Panel (pokud je kompatibilní).

Monitor zobrazuje 'No Signal' - co mám dělat?

Zkontrolujte připojení kabelu mezi monitorem a počítačem. Zkuste jiný kabel nebo port. Ujistěte se, že je počítač zapnutý a vysílá na správný displej. Pokud používáte více vstupů, vyberte správný zdroj pomocí OSD.

Kde si mohu stáhnout uživatelskou příručku?

Navštivte oficiální stránku podpory GIGABYTE na https://www.gigabyte.com a vyhledejte G27F. Příručka je k dispozici ve formátu PDF v části 'Podpora a stažení'.

NÁVOD K OBSLUZE G27F GIGABYTE

Obchodní známky uvedené v této příručce jsou ze zákona zaregistrovány K příslušným vlastníkům.

Právní omezení

Informace v této příručce jsou chráněny zákony o autorském právu a jsou majetkem společnosti GIGABYTE.

Společnost GIGABYTE si vyhrazuje právo provádět změny technických údajů a vlastností v této příručce bez předchozího upozornění.

Žádná část této příručky nesmí být reprodukována, kopírována, překládána, prénášena nebo publikována v jakékoli formě nebo jakýmikoli prostředky bez předchozího písemného souhlasu společnosti GIGABYTE.

- Pro usnadnění používání tohoto monitoru si pečlivě přečtěte uživatelskou příručku.

- Další informace naleznete na našich webových stránkách: https://www.gigabyte.com

SAFETY INFORMATION

Regulatory Notices

Bezpečnostní opatření

Před použitím monitoru si přečtěte následující Bezpečnostní opatření.

• Používejte pouze příslušenství dodané s monitorem nebo příslušenství doporučené výrobcem.
• Uchovávejte plastové obalové sáčky produktu mimo dosah dětí.
• Před připojením monitoru k elektrické zásuvce se ujistěte, že jmenovité napětí napájecího kabelu je kompatibilní se specifikací napájení v zemi, ve které se nacházíte.
• Zástrčka napájecího kabelu musí být zapojena do řádně zapojené a uzemněné zásuvky.
• Nedotýkejte se zástrčky mokrýma rukama, aby nedošlo k úrazu elektrickým proudem.
• Umístěte monitor na stabilní a dobře větrané místo.
• Neumistujte monitor do blízkosti zdrojů tepla, jako jsou elektrické radiátory nebo přímé sluneční světlo.
• Otvory na monitoru slouží k větrání. Nezakrývejte ani neblokujte větrací otvory žádnými předměty.
• Nepoužívejte monitor v blízkosti vody, nápojů nebo všech druhů tekutin. V opačném případě může dojít k úrazu elektrickým proudem nebo poškození monitoru.
• Před čištěním nezapomeňte odpojit monitor ze zásuvky.
• Protože se povrch obrazovky může snadno poškrábat, nedotýkejte se povrchu žádnými tvrdými nebo ostrými předměty.
• Kotření obrazovky použijte měkký hadřík, který nepouští vlákna. V případě potřeby můžete k čištění monitoru použít čistič skla. Nikdy však nestříkejte čistič přímo na obrazovku.
• Pokud se monitor delší dobu nepoužívá, odpojte napájecí kabel.
• Nepokoušejte se monitor sami rozebírat ani opravovat.

Obsah

BEZPEČNOSTNÍ INFORMACE....3

Regulační upozornění 3

Bezpečnostní opatření......9

ÚVOD....11

Rozbalení....11

Obsah balení....13

Popis produktu....14

ZAČÍNÁME 16

Instalace podstavce stojanu....16

Nastavení úhlu pohledu....17

Instalace nástěnného držáku (volitelné) 18

Zapojení 19

POUŽÍVÁNÍ ZAŘÍZENÍ......20

Zapnutí/vypnutí....20

Doporučení pro pohodlí uživatele....21

Výběr zdroje vstupu 22

OPERACE 23

Rychlá nabídka....23

Konfigurace nastavení zařízení 28

DODATKY 37

Technické údaje 37

Seznam podporovaných časování....38

Řešení problémů....39

Základní údržba....40

Poznámky k napájení USB....40

Servisní informace GIGABYTE....40

ÚVOD

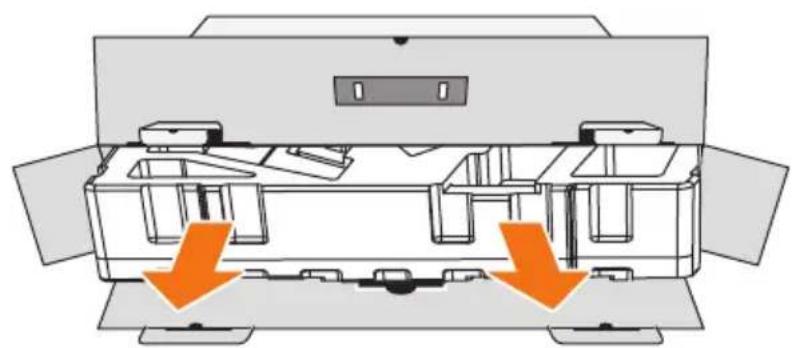

Rozbalení

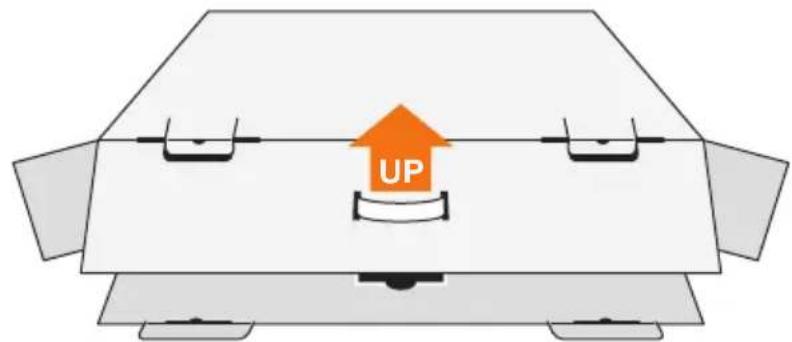

1. Otevřete horní kryt balení. Postupujte podle pokynů pro vybalení, které jsou připevněny na vnitřním krytu.

2. Ujistěte se, že je krabice ve správné orientaci a opatrně ji položte na stabilní povrch.

1. Otevřete vnitřní kryt.

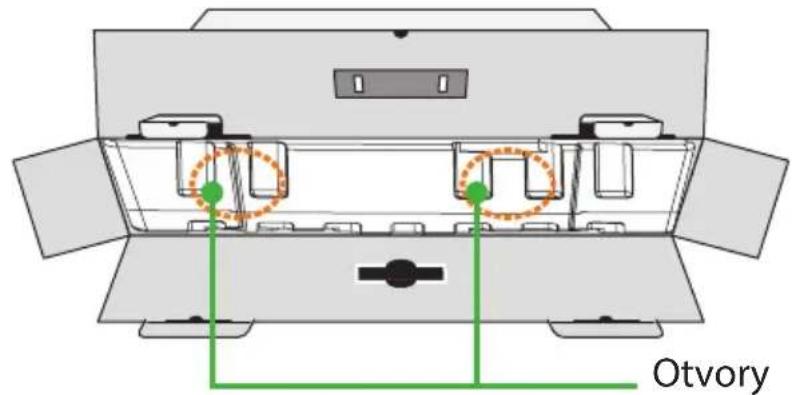

1. Uchopte sestavu polystyrénů (skrz otvory) a vytáhněte ji z

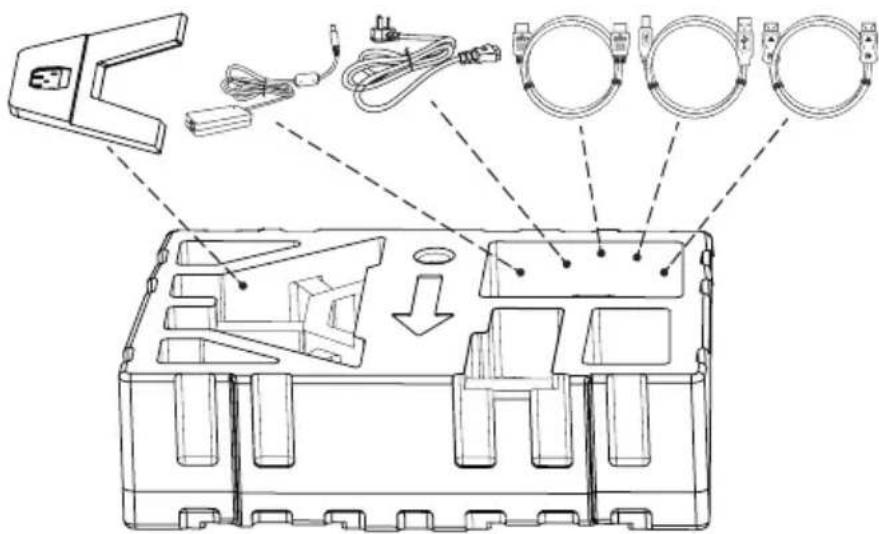

1. Vyjměte předměty z horního polystyrenu

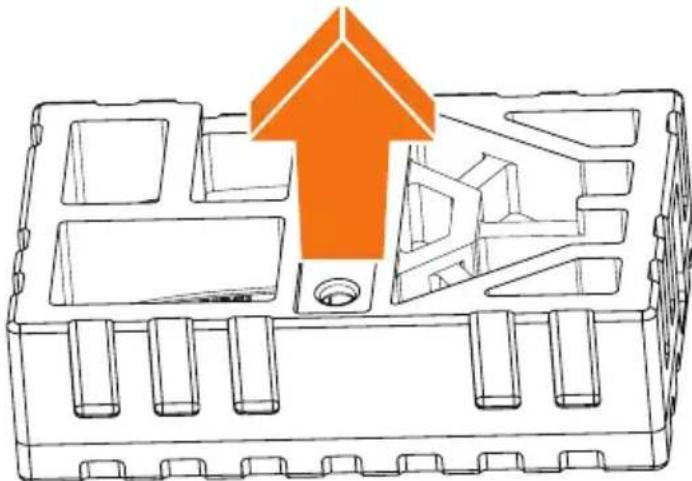

1. Odstraňte horní polystyren. Poté můžete vyjmout monitor ze spodního polystyrenu.

Krabice obsahuje následující položky. Pokud některá z nich chybí, kontaktujte místního prodejce.

Poznámka: Uschovejte prosím krabici a obalové materiály pro budoucí přepravu monitoru.

Popis produktu

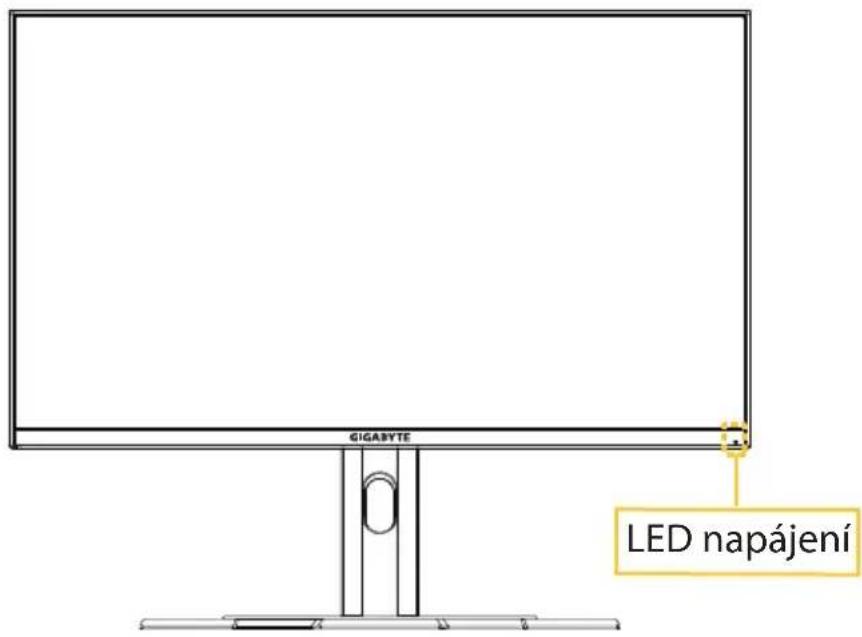

Pohled zepredu

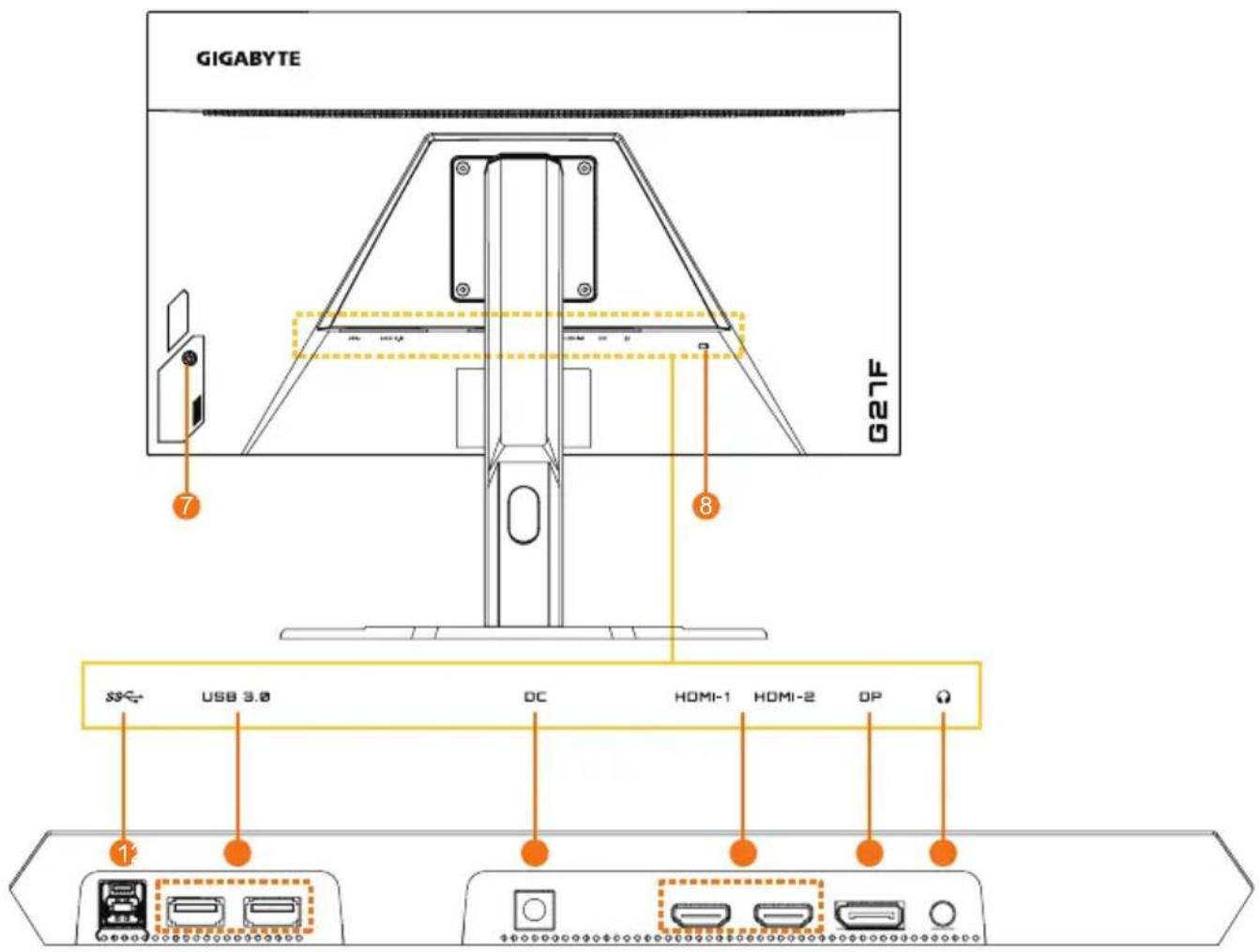

Pohled zezadu

1. Výstupní port USB
2. Porty USB 3.0 (x2)
3. DC IN konektor

4. Porty HDMI (x2)

5. DisplayPort

6. Konektor pro připojení sluchátek
7. Ovládací tlačítko
8. Zámek Kensington

ZAČÍNÁME

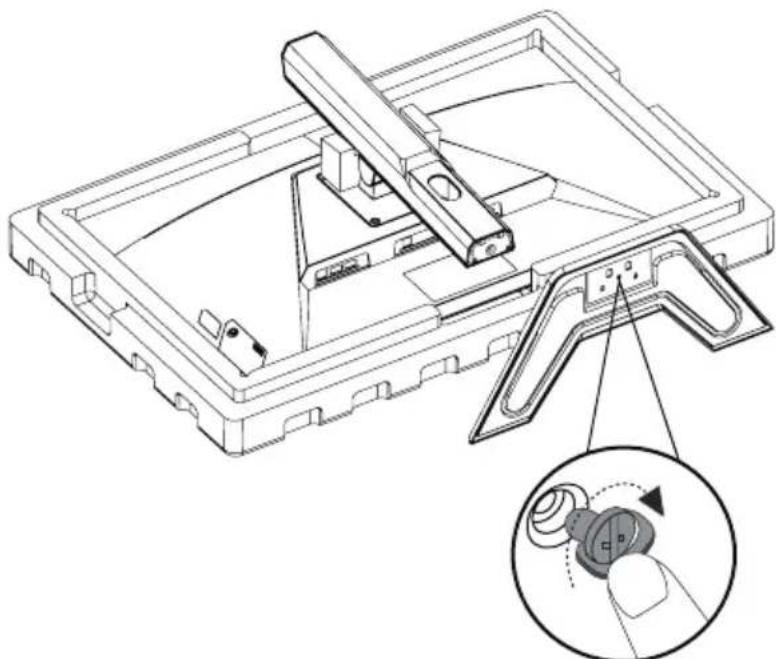

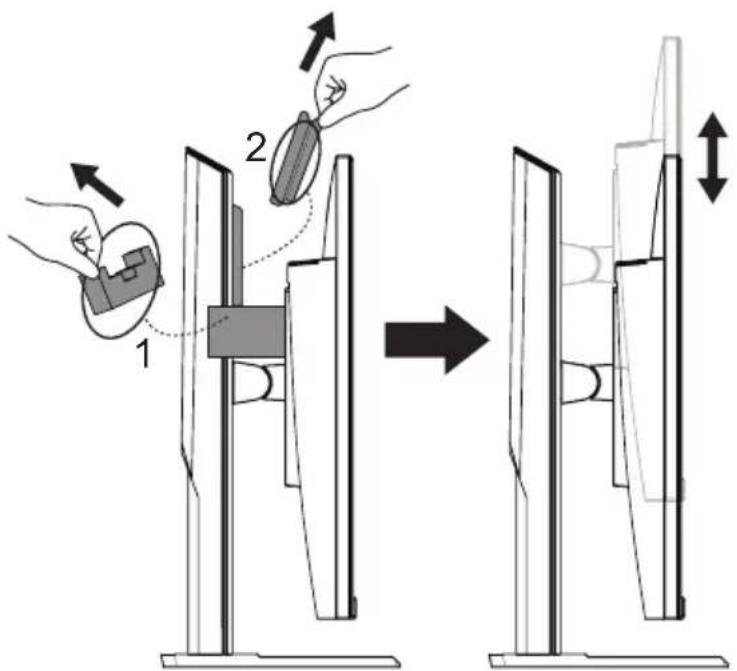

Instalace podstavce stojanu

1. Umístěte monitor na spodní polystyren obrazovkou dolů.
2. Zarovnejte základnu monitoru se dvěma vodícími kolíky pod stojanem. Poté nainstalujte základnu na stojan.

1. Zvedněte monitor do vzpřímené polohy a položte jej na Výšku monitoru lze upravit poté, co budou odstraněny položky 1 a 2 zobrazené na obrázku.

Nastavení úhlu pohledu

Poznámka: Držte podstavec monitoru tak, aby se obrazovka při provádění úprav nepřevrhla.

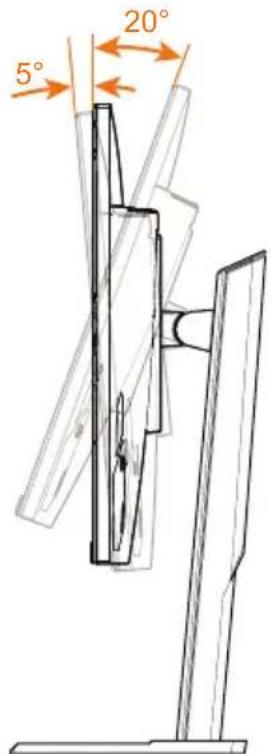

Nastavení úhlu náklonu

Nakloňte obrazovku dopředu nebo dozadu do požadovaného úhlu pohledu (-5° až 20°).

Změna orientace obrazovky

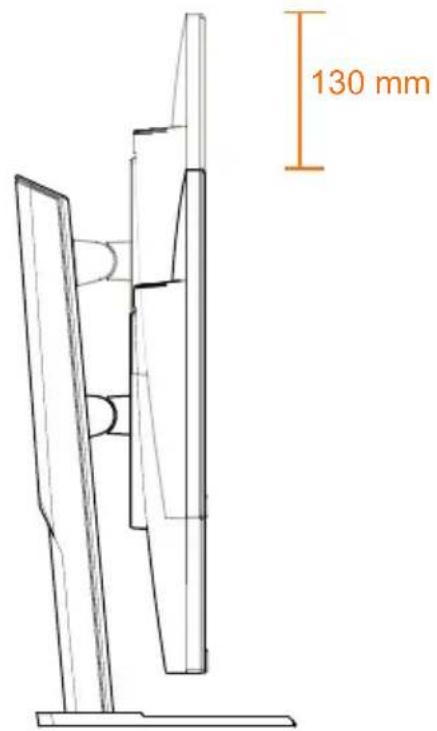

Zvedněte obrazovku do nejvyšší polohy (130 mm).

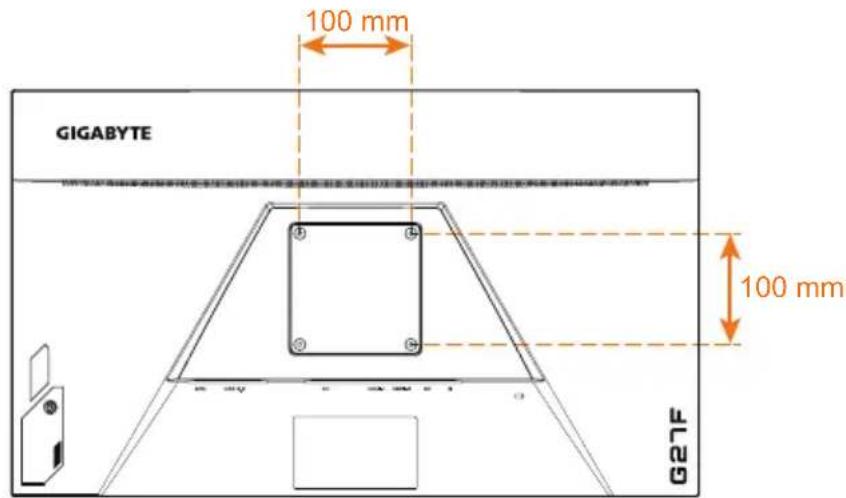

Instalace nástěnného držáku (volitelné)

Použijte pouze sadu pro upevnění na zed' 100 x 100 mm, doporučenou výrobcem.

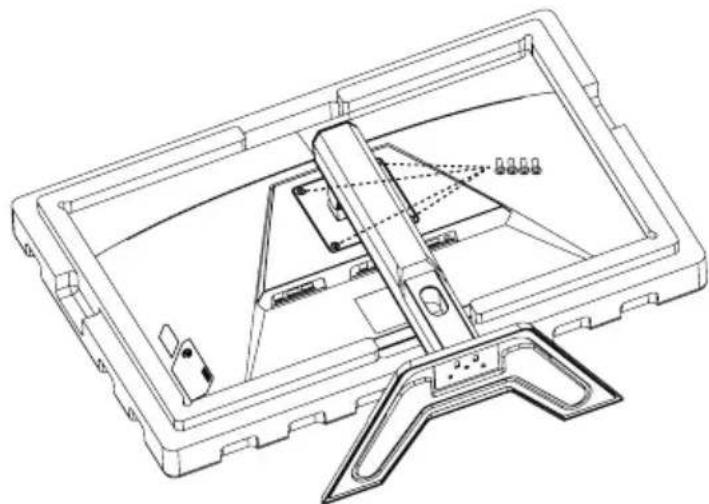

1. Umístěte monitor na spodní polystyren obrazovkou dolů.
2. Zatlačením zajišťovacích svorek směrem dovnitř odpojte stojan od monitoru.

1. Připevněte montážní držák k montážním otvorům v zadní části monitoru. Potom pomocí šroubů připevněte držák na místo.

Poznámka: Chcete-li monitor připevnit na zed, prostudujte si instalační příručku, která je součástí sady držáku na stěnu.

Hlava monitoru může být instalována na zed', otočné konzoly nebo jiné konzoly. Tento monitor podporuje montážní otvory 100 mm, které odpovídají průmyslovému standardu VESA. K instalaci jakéhokoli řešení jiného výrobce na monitor jsou zapotřebí čtyři šrouby φ4 mm se stoupáním 0,7 mm a délkou 10 mm. Pokud použijete delší šroub, může dojít k poškození monitoru. Zkontrolujte, zda držák dodaný výrobcem odpovídá standardu VESA a je schopen unést tělo monitoru. Abyste zajistili optimální výkon, použijte napájecí kabel a video kabel připojený k monitoru.

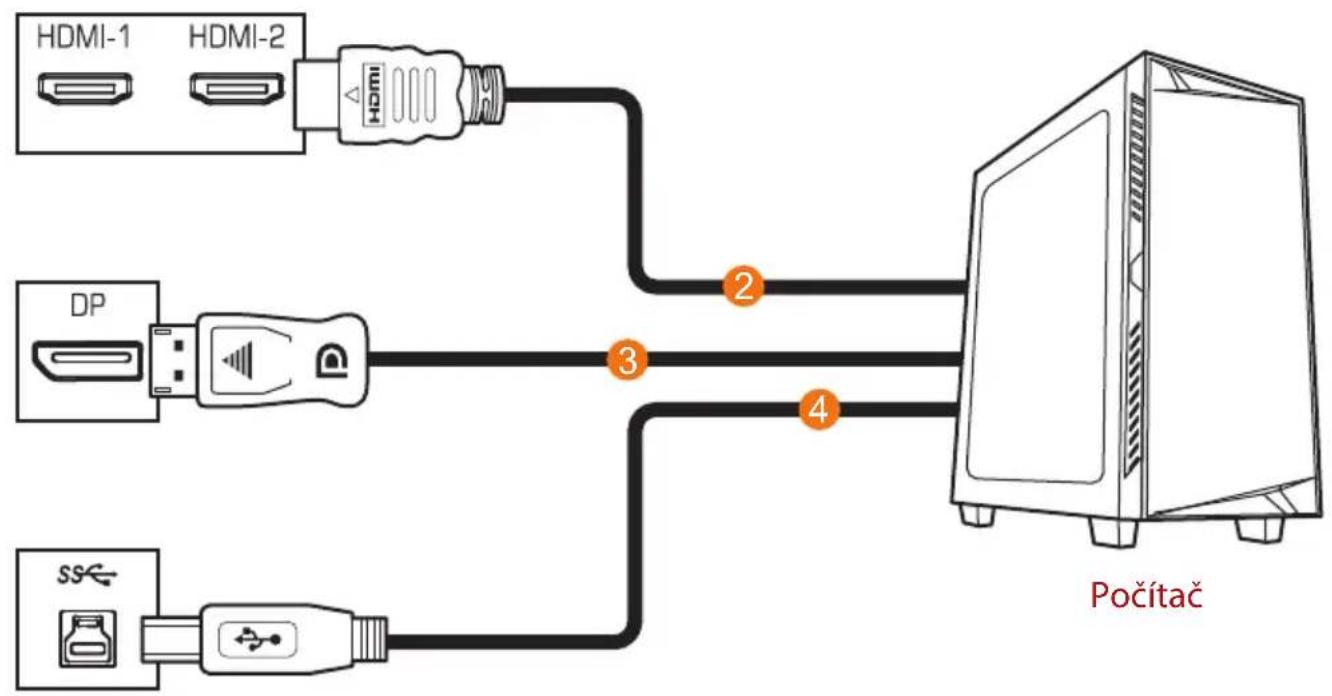

Zapojení


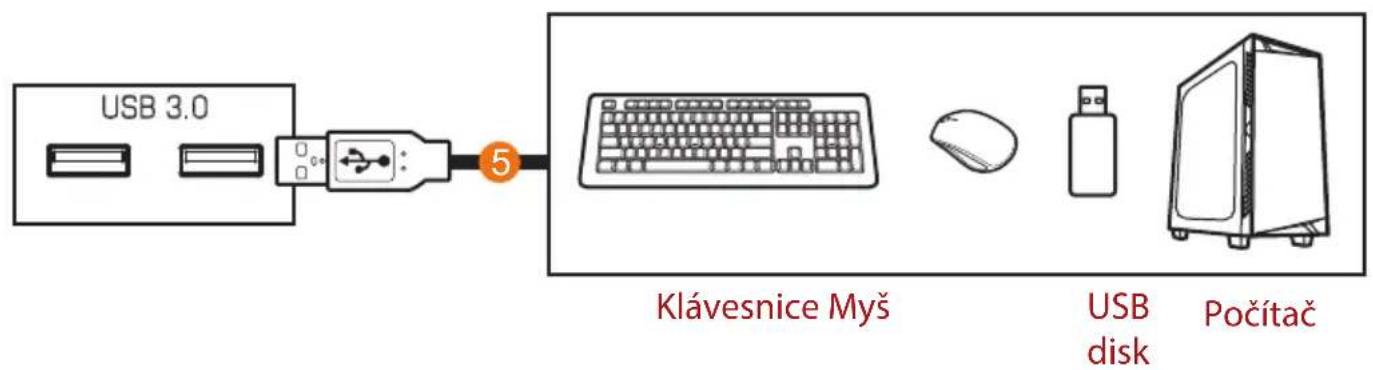

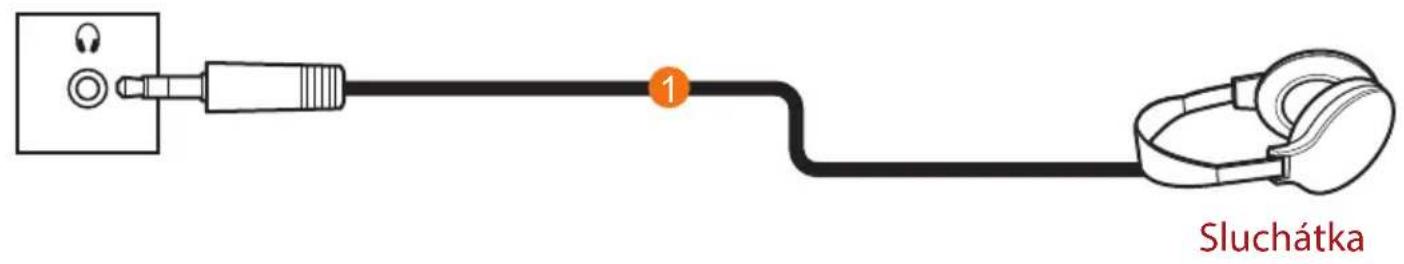

1 Kabel sluchátek
2 Kabel HDMI
3 Kabel DisplayPort

4 Kabel USB (A-Male na B-Male)
5 Kabel USB

POUŽÍVÁNÍ ZAŘÍZENÍ

Zapnutí/vypnutí

Zapnutí

1. Připojte jeden konec napájecího kabelu ke zdířce AC IN na zadní straně monitoru.
2. Připojte druhý konec napájecího kabelu k elektrické zásuvce.

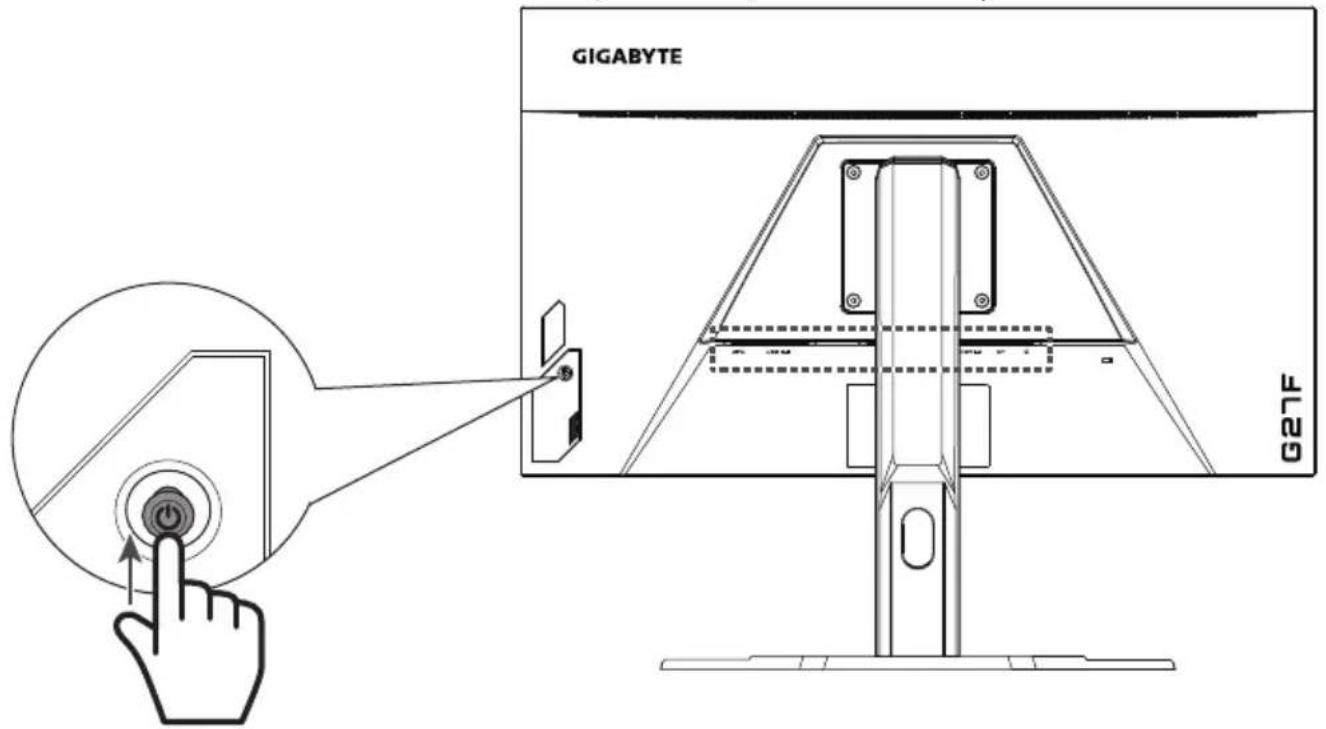

3. Stisknutím tlačítka Control (Ovládání) zapněte monitor. Poté monitor přejde do úsporného režimu a kontrolka LED napájení se rozsvítí bíle a začne blikat po dobu jedné sekundy.

Vypnutí

Stisknutím tlačítka Control (Ovládání) po dobu 2 sekund vypnete monitor.

Poznámka:

Když se na obrazovce zobrazí nabídka Hlavní menu, můžete rovněž vypnout monitor posunutím tlačítka Control (Ovládání) dolů ( ). Viz strana 25.

Doporučení pro pohodlí uživatele

Níže je uvedeno několik tipů pro pohodlné sledování monitoru:

• Optimální pozorovací vzdálenosti pro monitory se pohybují od přibližně 510 mm do 760 mm (20 "až 30").
• Obecným vodítkem je umístit monitor tak, aby horní část obrazovky byla pohodlně usazena, nebo mírně pod úrovní očí.
• Používejte odpovídající osvětlení pro typ práce, kterou vykonáváte.
• Provádějte pravidelné a časté přestávky (nejméně po dobu 10 minut) každou půlhodinu.
• Pravidelně se podívejte mimo obrazovku monitoru a zaostřete na vzdálený objekt po dobu nejméně 20 sekund.
• Oční cvičení může pomoci snížit namáhání očí. Tato cvičení často opakujte:

(1) dívejte se nahoru a dolů (2) pomalu otáčejte svým okem (3) pohybujte očima šikmo.

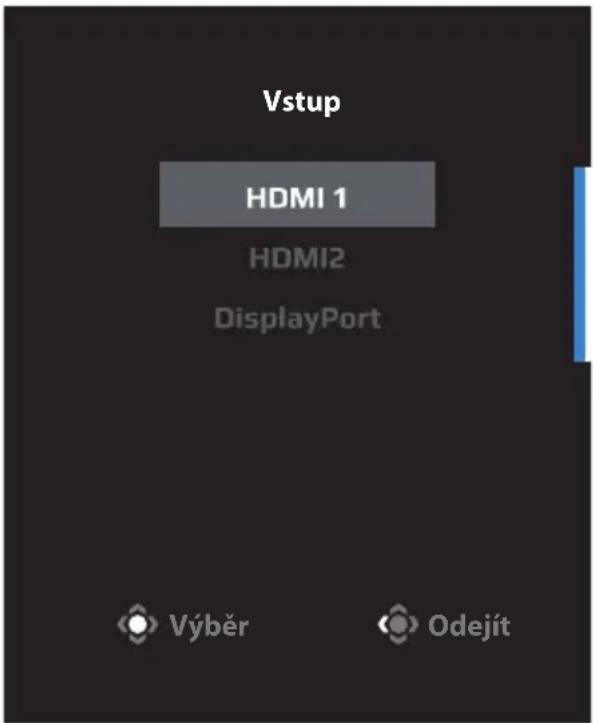

Výběr zdroje vstupu

1. Přemístěním tlačítka Control doprava (◀)přejděte do nabídky Vstup.

2. Přemístěním tlačítka nahoru/dolů (◀) vyberte požadovaný zdroj vstupu. Potom potvrdte stisknutím tlačítka Control.

OPERACE

Rychlá nabídka

Klávesové zkratky

Ve výchozím nastavení je tlačítku Control (Ovládání) přiřazena konkrétní funkce.

Poznámka: Chcete-li změnit funkci předvoleného rychlého tlačítka, viz část „Quick Switch (Rychlý přepínač)“ na straně 34.

Chcete-li získat přístup k funkci rychlých tlačítek, provedte následující:

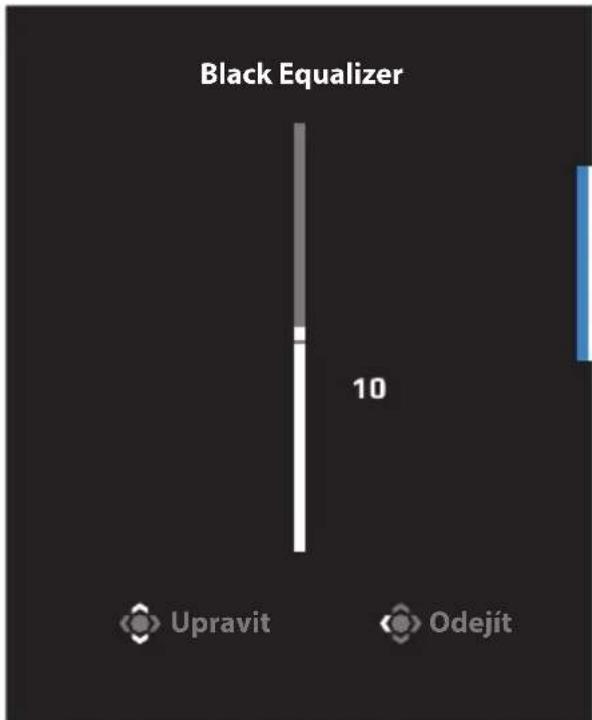

- Přemístěním tlačítka Control nahoru

(◀) přejděte do nabídky

Black Equalizer.

Přemístěním tlačítka Control nahoru/dolů (◀) upravte

nastavení a potvrdte stisknutím tlačítka Control.

• Přemístěním tlačítka Control dolů (
• Přemístěním tlačítka Control doprostřed (☐) vyberte požadovanou volbu a potvrdte stisknutím tlačítka Control.

) přejděte do nabídky Režim obrazu.

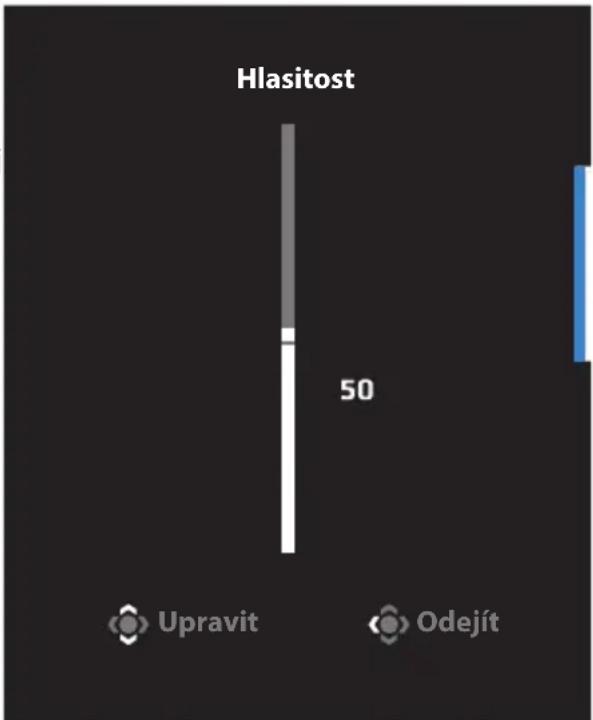

- Přemístěním tlačítka control vlevo (◀) vstoupíte do nabídky Hlasitosti

Přemístěním tlačítka Control nahoru/dolů (◀) upravte hlasitost sluchátek a potvrdte stisknutím tlačítka Control.

- Přemístěním tlačítka Control vpravo(◀) vstupte do nabídky vstup. Viz část „Výběr zdroje vstupu“. Poznámka:

Chcete-li nabídku ukončit, přemístěte tlačítko Control (☐) doleva.

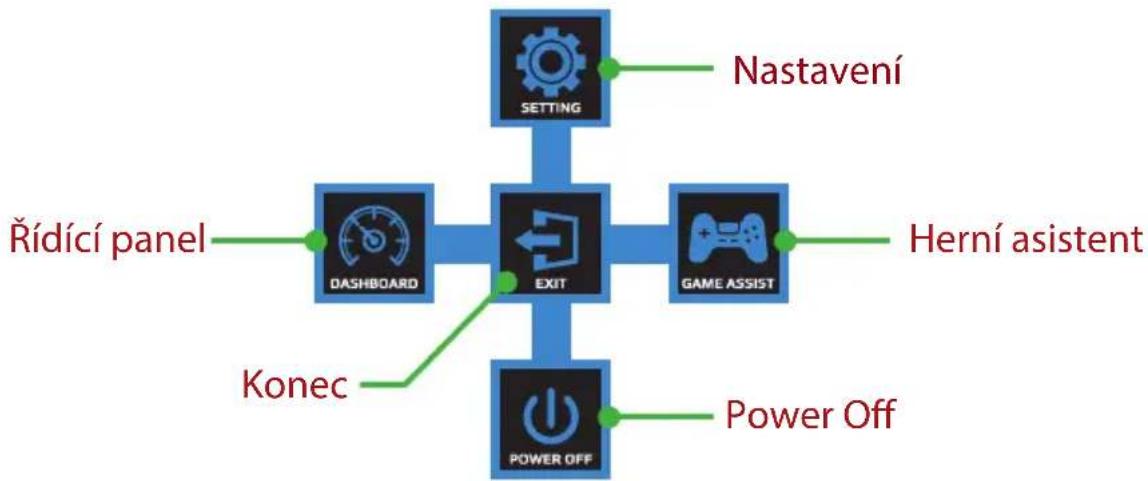

Průvodce funkčními klávesami

Stisknutím tlačítka Control zobrazte nabídku Hlavní menu.

Potom pomocí tlačítka Control (Ovládání) vyberte požadovanou funkci a nakonfigurujte související nastavení.

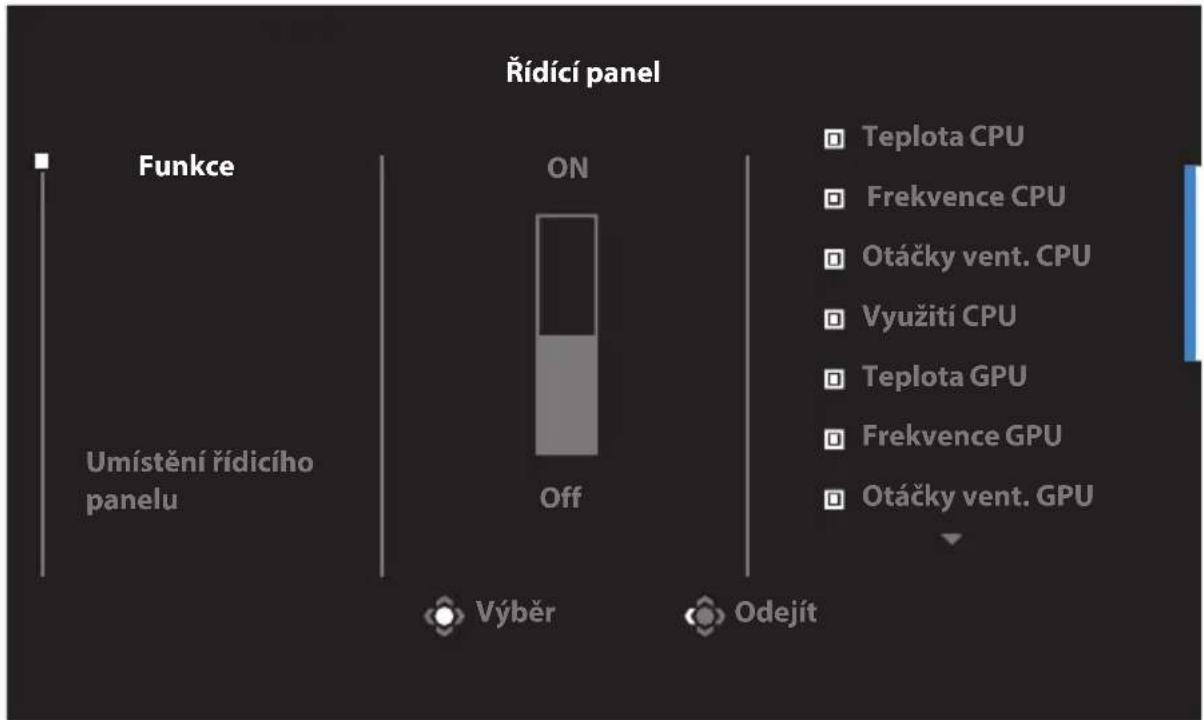

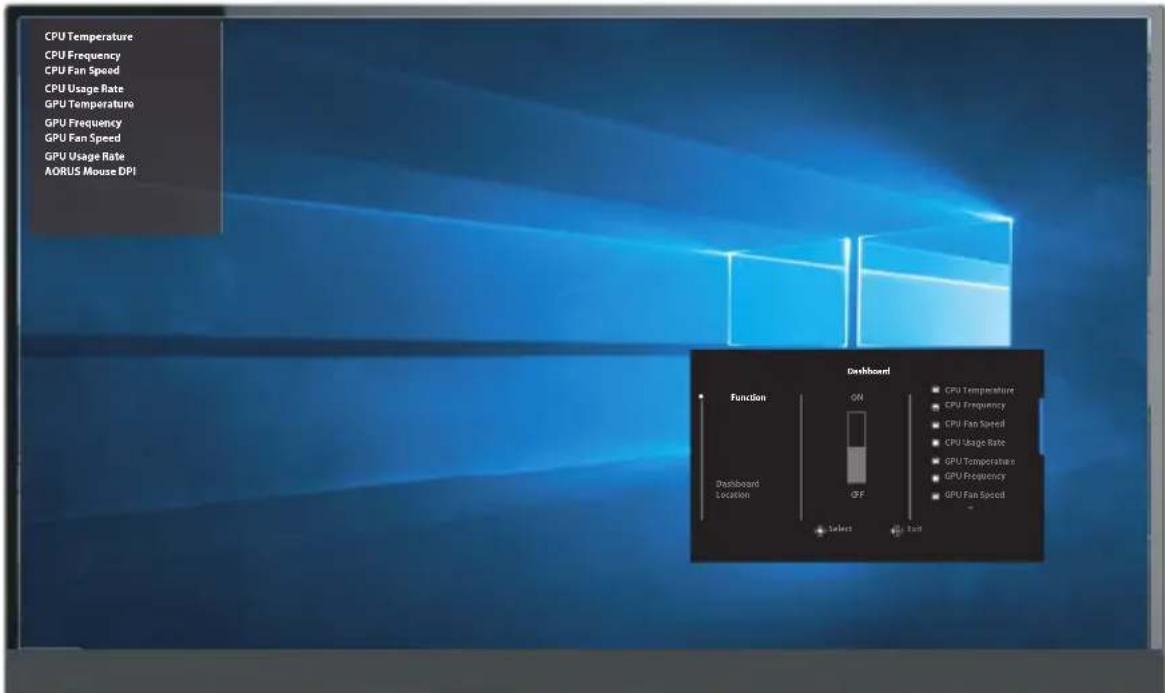

Rídící panel

Když se na obrazovce objeví hlavní nabídka, přesunutím ovládacího tlačítka doleva (◀) vstoupíte do nabídky řídicího panelu.

- Funkce: Povolit/Zakázat funkci. Pokud je povoleno, můžete vybrat požadované možnosti, které se mají zobrazit na obrazovce.

- Umístění panelu: Určete umístění informací panelu, které se mají zobrazit na obrazovce.

Jakmile je konfigurace řídicího panelu dokončena, prěnese systémová data do SOC prostřednictvím portu USB a na obrazovce zobrazí hodnotu zvolené funkce.

Poznámka: Zkontrolujte, zda je kabel USB správně připojen k výstupnímu portu USB monitoru a portu USB vašeho počítače

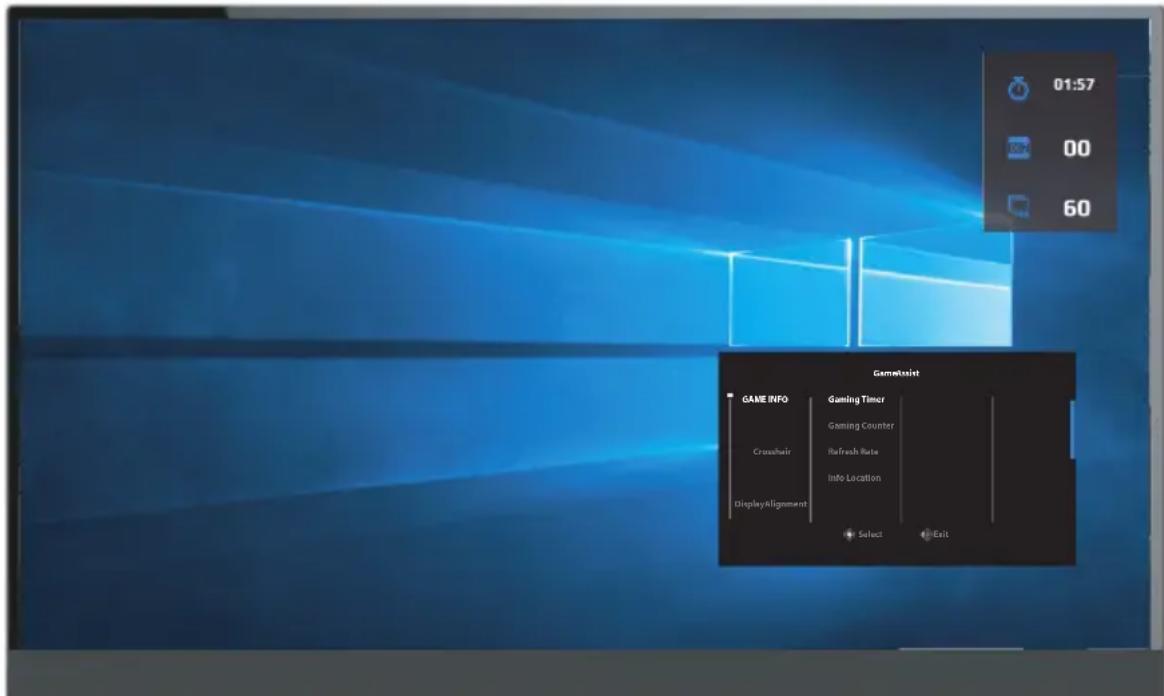

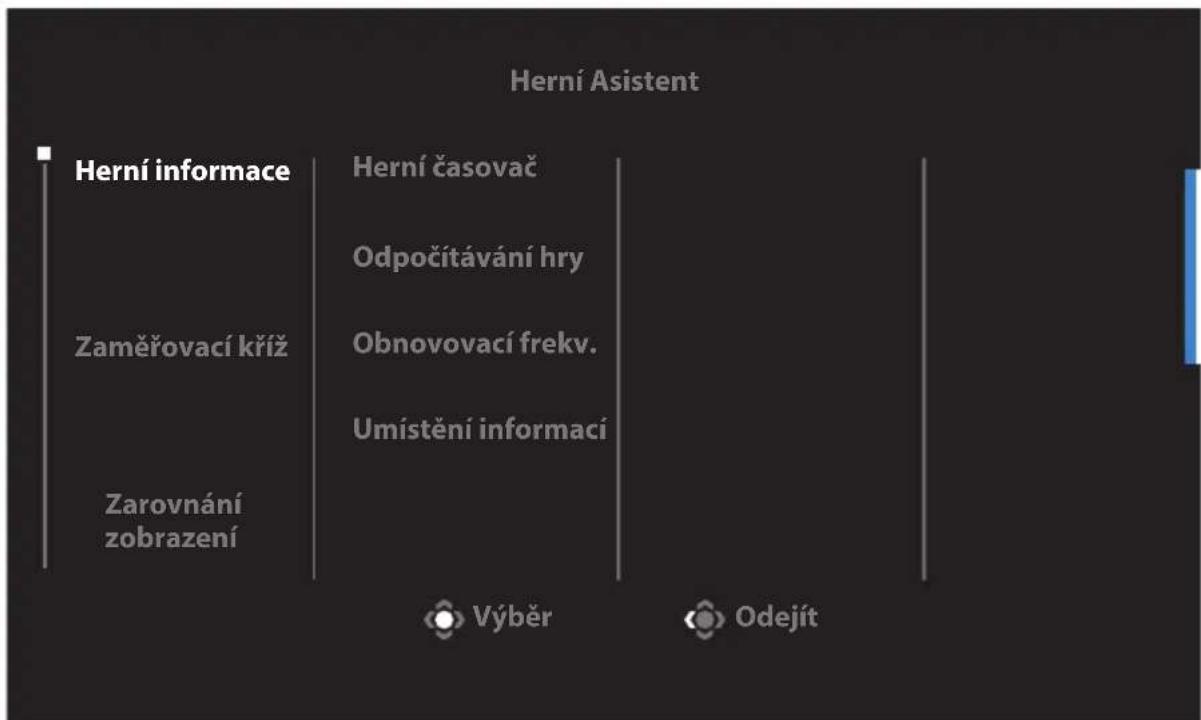

Herní Asistent

Když se na obrazovce zobrazí nabídka hlavní menu, přemístěním tlačítka Control doprava (◀) vstupte do nabídky Herní asistent.

- Game INFO (Herní informace): Nakonfigurujte nastavení související s hrou FPS (First Person Shooting).

-Vyberte položku Gaming Timer (Herní časovač) a vyberte režim odpočítávání. Chcete-li tuto funkci vypnout, nastavte na OFF (VYP).

-Vyberte položku Gaming Counter (Odpočítávání hry) nebo Refresh Rate (Obnovovací frekvence) a zapněte/vypněte odpočítávání hry nebo nastavení obnovovací frekvence v reálném čase.

-Vyberte možnost Info Location (Umístění informací) a určete umístění informací, které se mají zobrazit na obrazovce.

• Zaměřovací kříž: Vyberte požadovaný typ zaměřovacího kříže, který vyhovuje vašemu hernímu prostředí. Usnadňuje míření.
• Zarovnání displeje: Je -li tato funkce povolena, zobrazuje zarovnávací čáry na čtyřech stranách obrazovky a poskytuje tak praktický nástroj pro dokonalé sladění více monitorů.

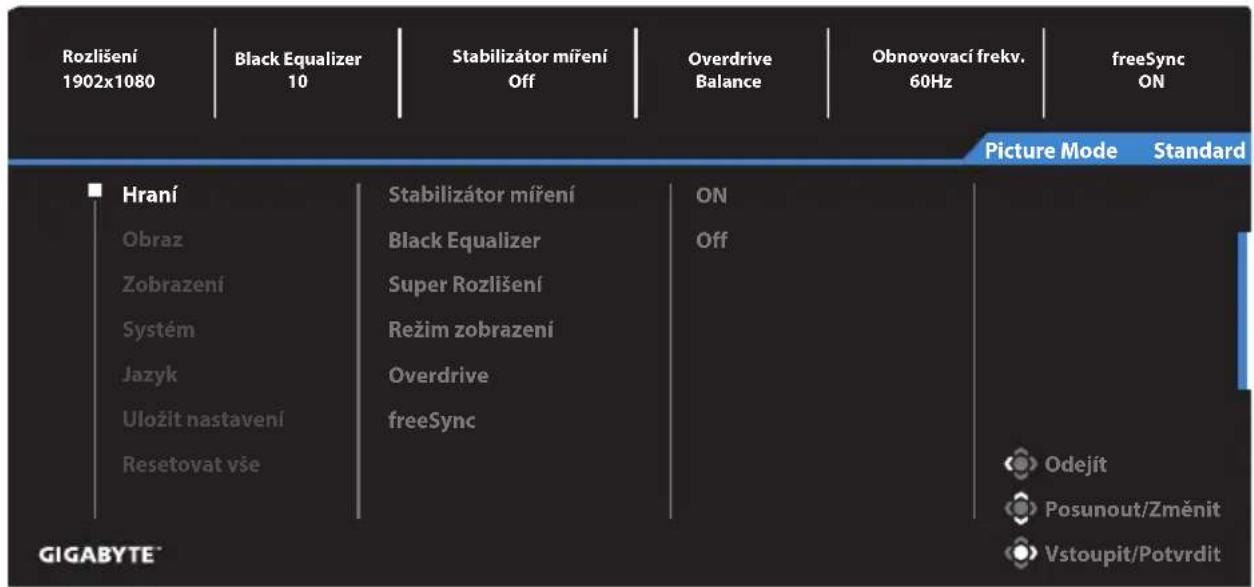

Konfigurace nastavení zařízení

Když se na obrazovce zobrazí nabídka Hlavní menu, přemístěním tlačítka Control (☐) nahoru a vstupte do nabídky Nastavení.

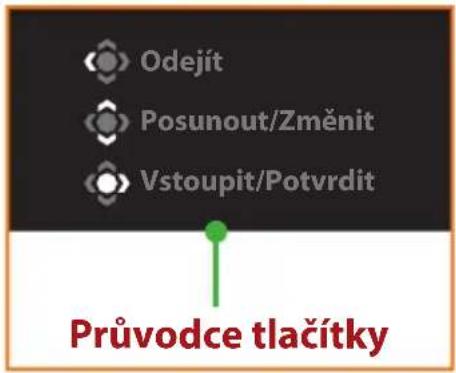

Poznámka: Pomocí tlačítka Control můžete procházet nabídkou a provádět

úpravy.

Hraní

Nakonfigurujte nastavení související s hrou.

Položka	Popis
Stabilizátor míření	Když je tato funkce zapnutá, snižuje rozmazání rychlých pohybů ve hrách.Poznámka:Tato funkce není k dispozici za následujících podmínek:-když je nastavena nižší frekvence než 100 Hz.-když je zapnutá funkce FreeSync.
Položka Popis
Black Equalizer	Upravuje jas černých oblastí.
Super rozlišení Zaostřuje obrázky s nízkým rozlišením.
Režim zobrazení Slouží k výběru poměru stran obrazovky.Full (Celá): Upraví měřítko vstupního obrazu tak, aby vyplnil obrazovku. Ideální pro obraz s poměrem stran 16:9.Aspect (Poměr stran): Zobrazí vstupní obraz bez geometrického zkreslení tak, aby byla vyplněna co největší část obrazovky.
Overdrive	Slouží k úpravě doby odezvy LCD monitoru.
FreeSync	Pokud je tato funkce zapnutá, eliminuje zpoždění a trhání obrazu při hraní her.

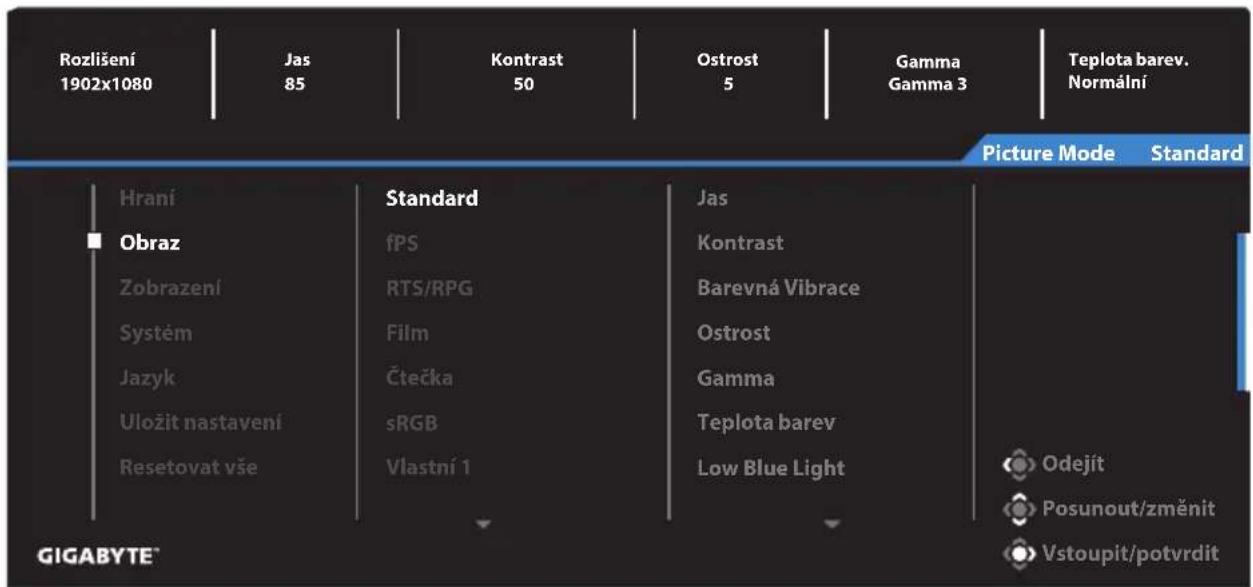

Obraz

Slouží ke konfigurování nastavení obrazu.

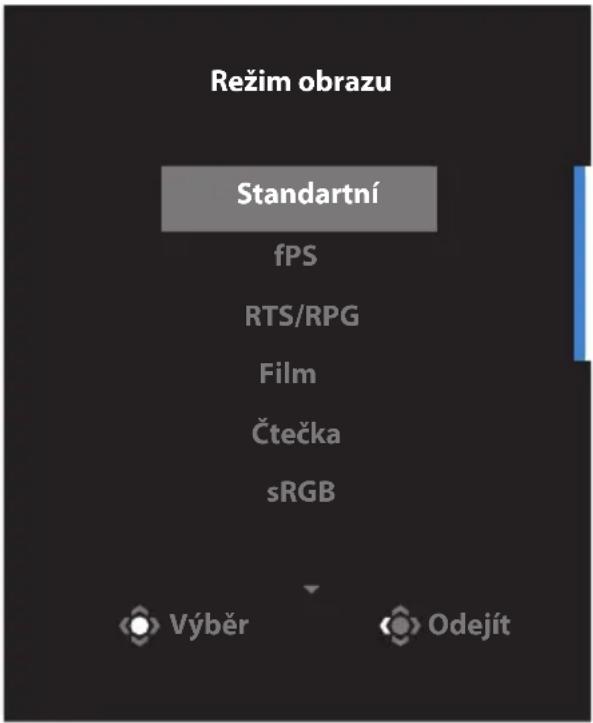

Vyberte jeden z prednastavených režimů obrazu.

• Standard: Pro úpravy dokumentů nebo procházení webových stránek.
  • FPS: Pro hraní her FPS (First Person Shooting).
  • RTS/RPG: Pro hraní her RTS (Real-Time Strategy) nebo RPG (Role-Playing Game).
  • Film: Pro sledování filmů.
• Čtečka: Pro prohlížení dokumentů.
• sRGB: Pro prohlížení fotografií a grafiky na počítači.
  • Vlastní 1: Přizpůsobené nastavení režimu obrazu.
  • Vlastní 2: Přizpůsobené nastavení režimu obrazu.
  • Vlastní 3: Přizpůsobené nastavení režimu obrazu.

Poté můžete nakonfigurovat následující nastavení obrazu.

Položka Popis
Jas Úprava jasu obrazu.
Kontrast Úprava kontrastu obrazu.
Barevná vibrace Úprava intenzity tlumenějších barev.
Ostrost Úprava ostrosti obrazu.
Gamma	Upravte střední úroveň jasu.
Teplota barev	Vyberte teplotu barev.Poznámka: Vyberte User Define a přizpůsobte teplotu barev úpravou úrovně červené (R), zelené (G) nebo modré (B) podle svých preferencí.
Low Blue Light	Snižte expozici modrého světla z obrazovky.Úroveň 0: beze změny.Úroveň 1 ~ 10: Čím vyšší úroveň, tím více modrého světla bude sníženo.Poznámka: Toto je úroveň Low Blue Light 10 v normálním režimu obrazu s normální barevností nebo teplotou. Je v souladu s certifikací TUV Low Blue Light
Dynamický kontrast	Upravte úroveň černé obrazu, abyste dosáhlí optimálního kontrastu.
Senseye Demo Rozd	ělte obrazovku na polovinu (2 okna).V levém okně se zobrazí obrázek vybraného režimu s výchozím nastavením a v pravém okně upravený obrázek s novým nastavením.
Obnovit obraz Obno	vte všechna nastavení obrazu na výchozí.

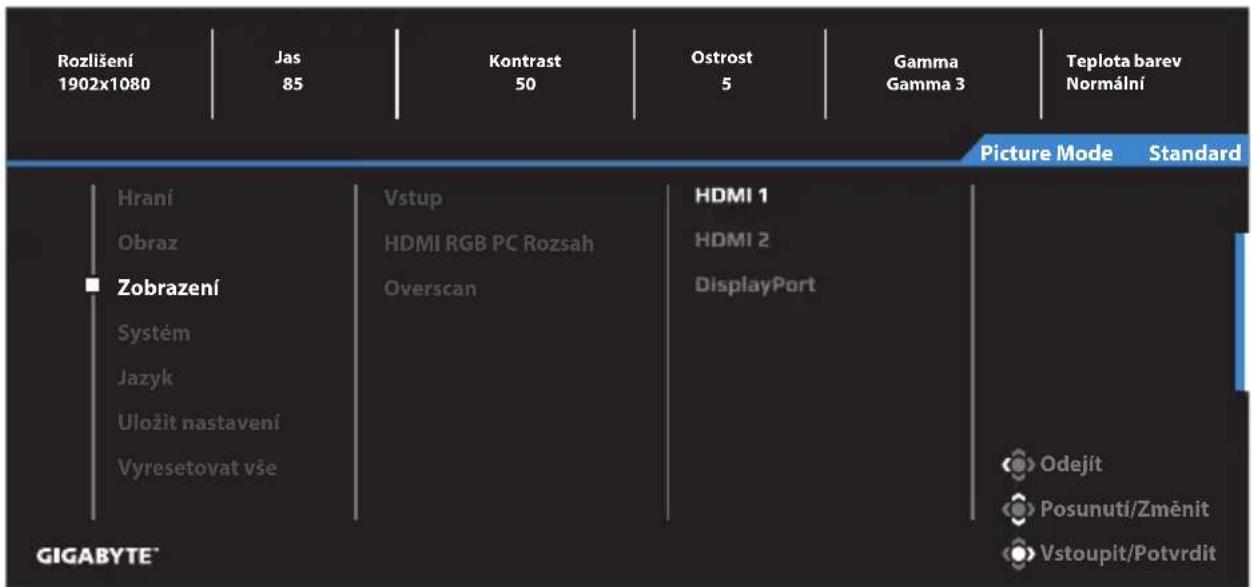

Zobrazení

Konfigurace nastavení souvisejících se zobrazením.

Položka Popis
Vstup Volba zdroje	vstupu
HDMI RGBPC Rozsah	Vyberte vhodné nastavení rozsahu RGB nebo nechte monitor, aby jej automaticky detekoval.Poznámka:Tato možnost je k dispozici pouze pro vstup HDMI.
Overscan	Je-li tato funkce povolena, mírně zvětší vstupní obraz a skryje okraje obrazu.Poznámka:Tato možnost je k dispozici pouze pro vstup HDMI.

Systém

Nakonfigurujte nastavení související se systémem.

Položka	Popis
Zvuk Slouží ke konfigurování nastavení sluchátek.Hlasitost: Slouží k nastavení úrovně hlasitosti.Ztlumit: Slouží k vypnutí/zapnutí zvuku.
Nastavení OSD	Nakonfigurujte nastavení související s nabídkou na obrazovce (OSD).Čas zobrazení: Nastavte dobu, po kterou zůstane nabídka OSD na obrazovce.Průhlednost OSD: Slouží k úpravám průhlednosti nabídky OSD.Zámek nabídky OSD: Pokud je tato funkce zapnutá, není povoleno žádné nastavení OSD.Poznámka: Chcete-li nabídku OSDodemknout, stiskněte tlačítko Control. Když se na obrazovce zobrazí zpráva, potvrďte výběrem Ano.
Položka Popis
Rychlé přepnutí	Přiřadte funkci klávesové zkratce.Dostupné možnosti: Aim Stabilizer, Black Equalizer, Low Blue Light, Hlasitost, Vstup, Kontrast, Jas, Režim obrazu a KVM přepínač.Výchozí nastavení klávesových zkratek je uvedeno níže:nahoru( ):Black Equalizerdolů ( ):Režim obrazuvpravo ( ):Vstupvlevo ( ):Zvukový režim
Ostatní nastavení •	Upozornění na rozlišení: Když je tato funkce povolena, při přepnutí monitoru na jiný vstupní zdroj se na obrazovce zobrazí zpráva s doporučeným rozlišením.Input Auto Switch: Když je tato funkce povolena, automaticky se přepne na dostupný vstupní zdroj.Automatické vypnutí: Je -li tato funkce povolena, monitor se po určité době automaticky vypne.DisplayPort Ver.: Nastavte verzi DisplayPort na 1.1, 1.2.Poznámka:Ujistěte se, že jste tuto možnost nakonfigurovali na základě verze DisplayPort podporované vaší grafickou kartou.

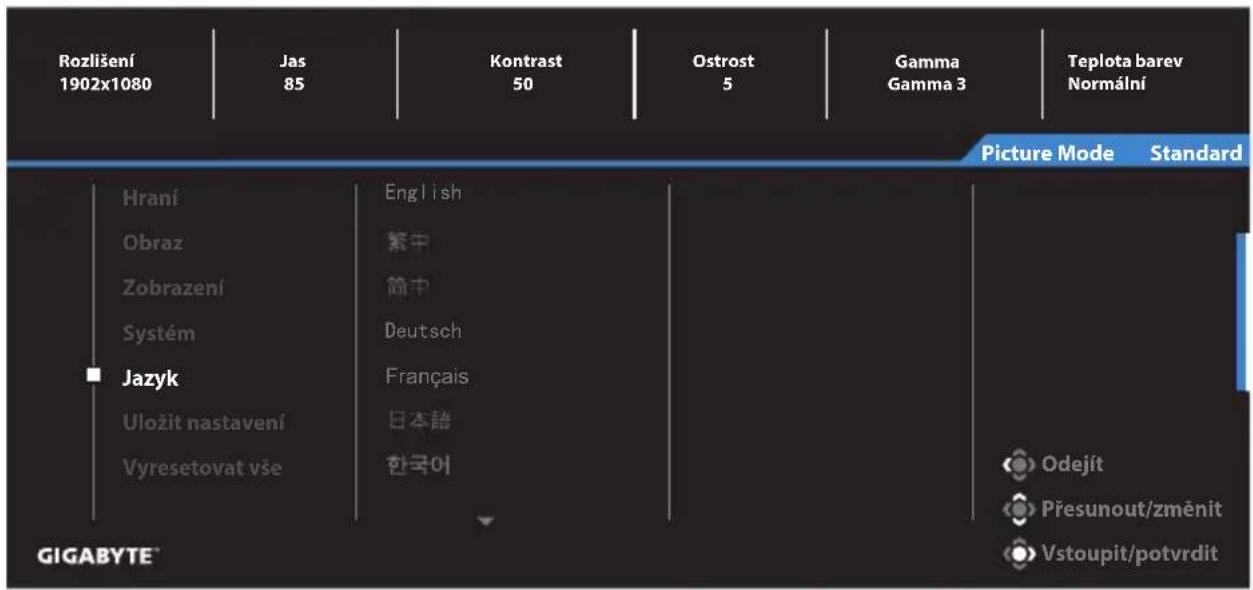

Jazyk

Nastavení související s jazykem

Položka Popis
Jazyk Vyberte dostupný jazyk nabídky OSD.

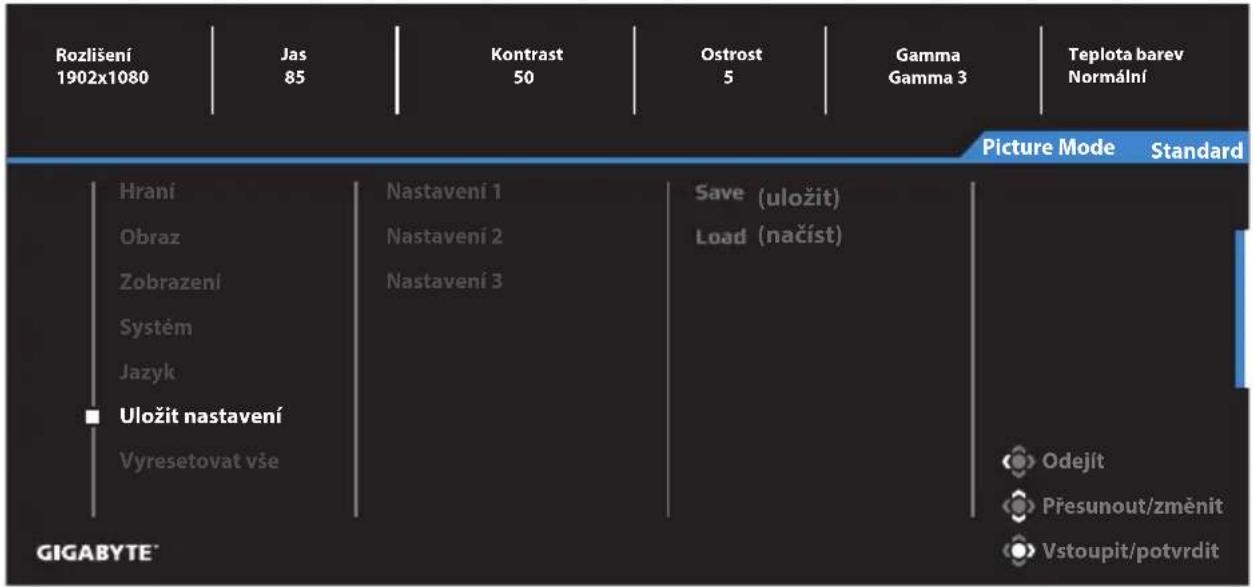

Uložit nastavení

Nastavte personalizované konfigurace OSD pro Nastavení1, Nastavení2 nebo Nastavení3.

Položka	Popis
Uložit	Uložte přizpůsobená nastavení.
Načíst Načtěte ulo	žená nastavení.

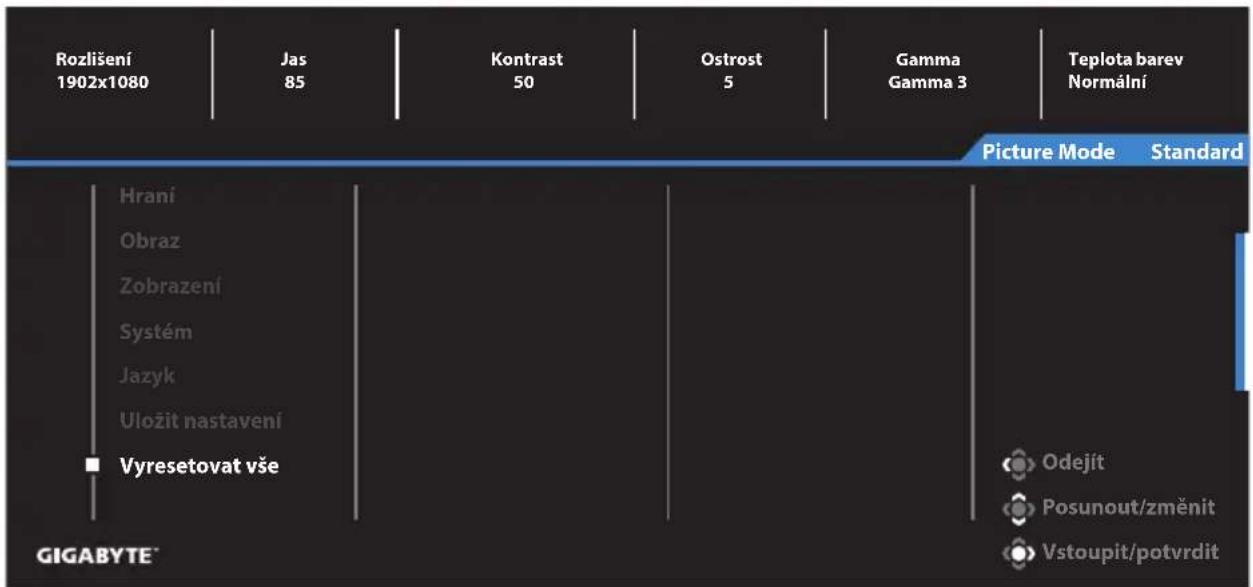

Vyresetovat vše

Obnovení do výchozího továrního nastavení monitoru.

DODATKY

Parametry

Položka Specifikace
Velikost panelů	27"
Poměr stran	16:9
Rozlišení	1920 x 1080
Obnovovací frekvence	144Hz
Životnost LED	30000 hod. (min.)
Rozteč pixelů	0.31125 x 0.31125
Doba odezvy	1ms (MPRT)
Jas	300nits (typ.) / 250nits (min.)
Kontrastní poměr	1000:1 (typ.)
Dynamický kontrastní poměr	12M:1 (typ.)
Barevná hloubka	16. 7M
Aktivní oblast obrazu	597.6(H) x 336.15 (V)
Pozorovací úhly	178° (H) / 178° (V)
Frekvence	48~144Hz (herní režim)
Vstupní/výstupní porty	• 2x HDMI 1.4 • 2x USB 3.0 (výstup)• 1x DP1.2 Podpora USB BC1.2• 1x Sluchátka specifikace:Jednoportový výstup: 5V/1.5A• 1x USB vstupní port Dvouportový výstup: 5V/1A
Napájení/vstup	AC100~240V@ 50/60Hz
Napájecí zdroj/model	Asian Power Devices Inc., NB-65B19
Spotřeba energie	• Zapnuto: 60W (Max.)• Nepřetržitě: 0.5W• Vypnuto: 0.3W
Rozměry (W x H x D)	619.04 x 518.88 x 202. 97mm (se stojanem)
Hmotnost	6.5±0.5 kgs (Net)
Teplotní rozsah(provozní)	0°C - 40°C

Poznámka: Specifikace se mohou změnit bez předchozího upozornění.

Seznam podporovaných obnovovacích frekvencí

Seznam časování	HDMI DP
640x480@60Hz	√	√
640x480@75Hz	√	√
720x480@60Hz	√	√
800x600@60Hz	√	√
800x600@75Hz	√	√
1024x768@60Hz	√	√
1024x768@75Hz	√	√
1280x720@60Hz	√	√
1280x720@120Hz	√	√
1280x720@144Hz	√	√
1920x1080@60Hz	√	√
1920x1080@120Hz	√	√
1920x1080@144Hz	√	√

Řešení problémů

Problém Možné(á)	řešení
Bez napájení • Zkontrolujte, zda je napájecí kabel správně připojen ke zdroji napájení a k monitoru.• Zkontrolujte kabel a zástrčku, zda něco z toho není poškozené.• Ujistěte se, že je monitor zapnutý.• Zkontrolujte, zda svítí kontrolka LED adaptéru.
Na obrazovce se neobjevuje žádný obraz	• Ujistěte se, že je monitor a počítač správně připojen a obě zařízení jsou zapnutá.• Ujistěte se, že jste vybrali správný vstup zdroje signálu. Viz strana 22 nebo 32.• Upravte nastavení jasu a kontrastu. Viz strana 30.
Obraz nevyplňuje celou obrazovku	• Zkuste jiné nastavení Režimu zobrazení (poměr stran). Viz strana 29.
Barvy jsou zkreslené	• Zkontrolujte, zda je kabel vstupního signálu správně připojen.• Nakonfigurujte nastavení související s obrazem Viz část „Obraz“.
Není slyšet žádný zvuk nebo je příliš potichu	• Zkontrolujte, zda je kabel sluchátek správně připojen.• Upravte úroveň hlasitosti. Viz strana 24 nebo 33.• Upravte nastavení související se zvukem počítače

Poznámka: Pokud problém přetrvává, obratte se na náš zákaznický servis a požádejte jej o další pomoc.

Základní péče

Když se obrazovka zašpiní, vyčistěte ji následujícím způsobem:

• Otřete obrazovku měkkým hadříkem, který nepouští vlákna, abyste odstranili veškerý zbytkový prach.
• Nastříkejte nebo naneste čisticí prostředek na měkký hadřík. Poté jemně otřete obrazovku vlhkým hadříkem.

Poznámka:

• Ujistěte se, že je hadřík vlhký, ale ne mokrý.
• Při stírání nevystavujte na obrazovku přílišnému tlaku.
• Kyselé nebo abrazivní čisticí prostředky mohou obrazovku poškodit.

Poznámky k USB nabíjení

Následující zařízení nejsou kompatibilní s BC 1.2 v režimu CDP. Pokud je rozbočovač připojen k počítači, nelze tato zařízení USB kabelem nabíjet.

Výrobce Zařízení	PID/VID
Apple IPad PID_129A/VID_05AC
Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8
Samsung GALAXY TabPro PID_6860/VID_04E8

Informace k servisu GIGABYTE

Další informace o službách najdete na oficiálních webových

stránkách GIGABYTE:

http://www.gigabyte.cz/
