NÁVOD K OBSLUZE AORUS FI25F GIGABYTE

Obchodní známky uvedené v této příručce jsou ze zákona zaregistrovány k příslušným vlastníkům.

Právní omezení

Informace v této příručce jsou chráněny zákony o autorském právu a jsou majetkem společnosti GIGABYTE.

Společnost GIGABYTE si vyhrazuje právo provádět změny technických údajů a vlastností v této příručce bez předchozího upozornění.

Žádná část této příručky nesmí být reprodukována, kopírována, překládána, prénášena nebo publikována v jakékoli formě nebo jakýmikoli prostředky bez předchozího písemného souhlasu společnosti GIGABYTE.

• Pro usnadnění používání tohoto monitoru si pečlivě přečtěte uživatelskou příručku.
• Další informace naleznete na našich webových stránkách: https://www.gigabyte.com

SAFETY INFORMATION

Regulatory Notices

ES Prohlášení o shodě

Toto zařízení splňuje požadavky Směrnice o Elektromagnetické kompatibilitě 2014/30/EU, Směrnice o Nízkém napětí 2014/35/EU, Směrnice ErP 2009/125/ES, Směrnice RoHS 2011/65/EU a 2015/863.

Tento produkt byl testován a bylo shledáno, že splňuje všechny základní požadavky směrnic.

Bezpečnostní opatření

Před používáním tohoto monitoru si přečtěte tato Bezpečnostní opatření.

• Používejte pouze příslušenství dodané s monitorem nebo příslušenství doporučené výrobcem.
• Uchovávejte plastové obalové sáčky k produktu na místě, které není přístupné dětem.
• Před připojením monitoru do elektrické zásuvky se ujistěte, že je s ní jmenovité napětí i napájecí vidlice v dané zemi kompatibilní.
• Zástrčka napájecího kabelu musí být připojena do řádně zapojené a uzemněné zásuvky.
• Nedotýkejte se zástrčky mokrýma rukama, jinak snadno způsobíte úraz elektrickým proudem.
• Umístěte monitor na stabilní a dobře větrané místo.
• Neumistujte monitor do blízkosti zdrojů tepla, jako jsou elektrické radiátory nebo přímé sluneční světlo.
• Otvory na monitoru slouží k větrání. Nezakrývejte ani neblokujte je žádnými předměty.
• Nepoužívejte monitor v blízkosti vody, nápojů nebo jakýchkoli druhů tekutin. Pokud tak neučiníte, může dojít k úrazu elektrickým proudem nebo k poškození monitoru.
• Před čištěním nezapomeňte odpojit monitor ze síťové zásuvky.
• Protože lze povrch obrazovky snadno poškrábat, nedotýkejte se jej žádnými tvrdými nebo ostrými předměty.
• Kotření obrazovky použijte měkký hadřík, který nepouští vlákna.
  • V případě potřeby můžete k čištění monitoru použít čistič skla.
• Nikdy však nestříkejte čistič přímo na obrazovku.
• Pokud monitor delší dobu nepoužíváte, odpojte napájecí kabel.
• Nepokoušejte se monitor sami rozebírat ani opravovat.

OBSAH

Informace pro zajištění bezpečnosti 3

Právní předpisy 3
Bezpečnostní opatření ......9

Představení 12

Rozbalení....12
Obsah balení....14
Popis produktu....15

Začínáme....17

Instalace základny monitoru....17
Postavení monitoru....19
Nastavení úhlu pohledu 20
Instalace držáku na zed' ( volitelné).... 22
Připojení kabelů 24

Používání zařízení 25

Zapnutí a vypnutí 25
Doporučení pro pohodlí uživatele .....26
Volba vstupu zdroje signálu 27

OBSLUHA 28

Rychlé menu 28

Funkční klávesy ....30
Konfigurace nastavení zařízení....33

DODATKY 42

Parametry 42
Seznam podporovaných obnovovacích frekvencí ....43
Řešení problémů 45
Základní péče 46
Poznámky k USB nabíjení....46

Informace k servisu GIGABYTE ....46

PŘEDSTAVENÍ

Rozbalení

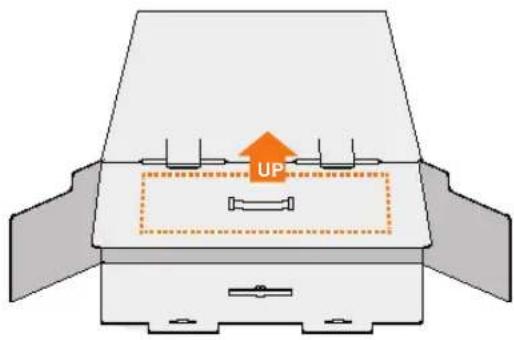

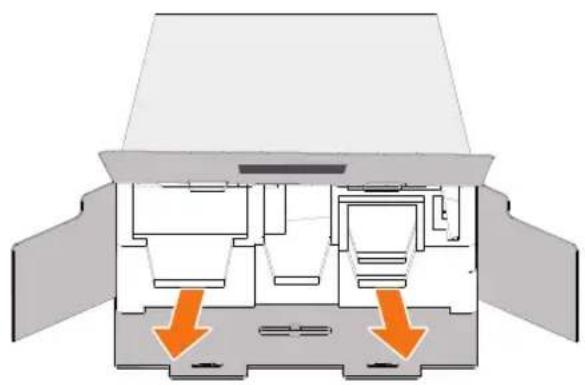

1. Otevřete horní kryt krabice. Poté postupujte podle pokynů k rozbalení na štítku připevněném na vnitřní části krabice. Ujistěte se, že je krabice ve správné poloze, opatrně ji položte na stabilní povrch.

1. Otevřete vnitřní kryt. Uchopte polystyreny (skrz otvory) a vytáhněte je z krabice.

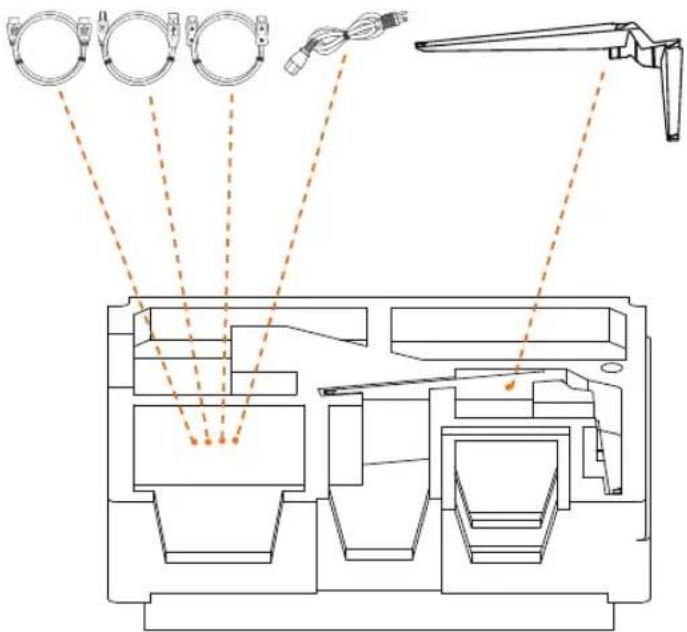

1. Vyjměte předměty z horní strany polystyrenů.

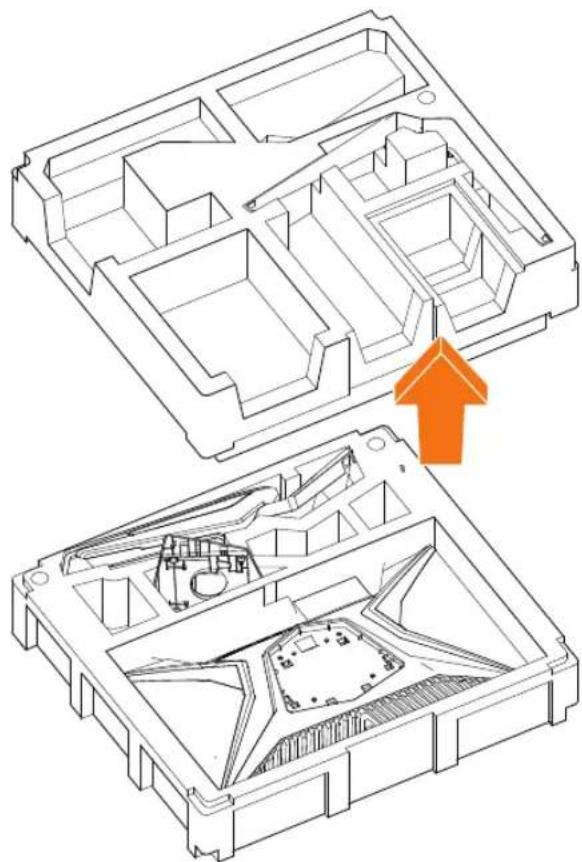

1. Odstraňte horní polystyren. Poté můžete ze spodního polystyrenu monitor vyjmout.

Součástí balení jsou následující položky. Pokud některá z nich chybí, kontaktujte prodejce.

Základna monitoru Napájecí kabel

Stojan

Rychlý návod

Záruční list

Poznámka: Uschovejte prosím krabici a obalové materiály pro budoucí přepravu monitoru.

Popis produktu

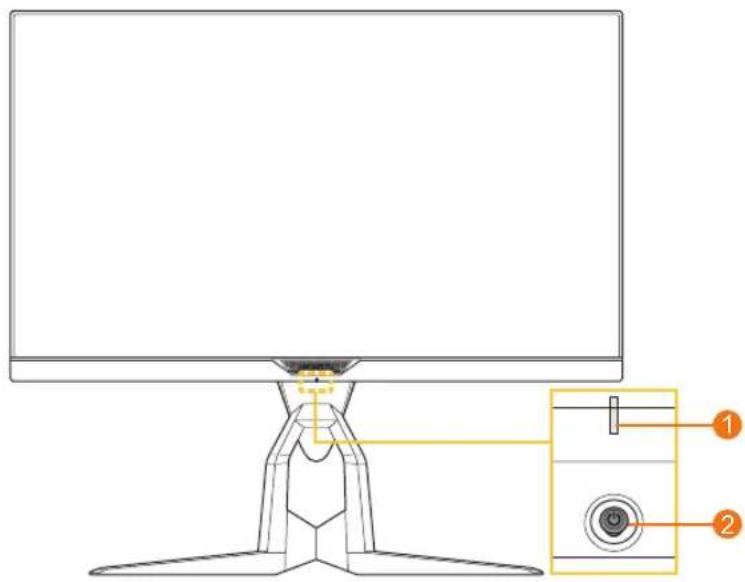

Přední pohled

1 LED signalizující zapnutí

2 Ovládací tlačítko

Zadní pohled

1 Tlačítko vypnutí / zapnutí
2 Napájení
3 Zámek Kensington
4 Výstup sluchátka
5 Výstup mikrofon

6 HDMI porty (x2)
7 DisplayPort
8 USB vstupní port
9 USB 3.0 porty (x2)

ZAČÍNÁME

Instalace základny monitoru

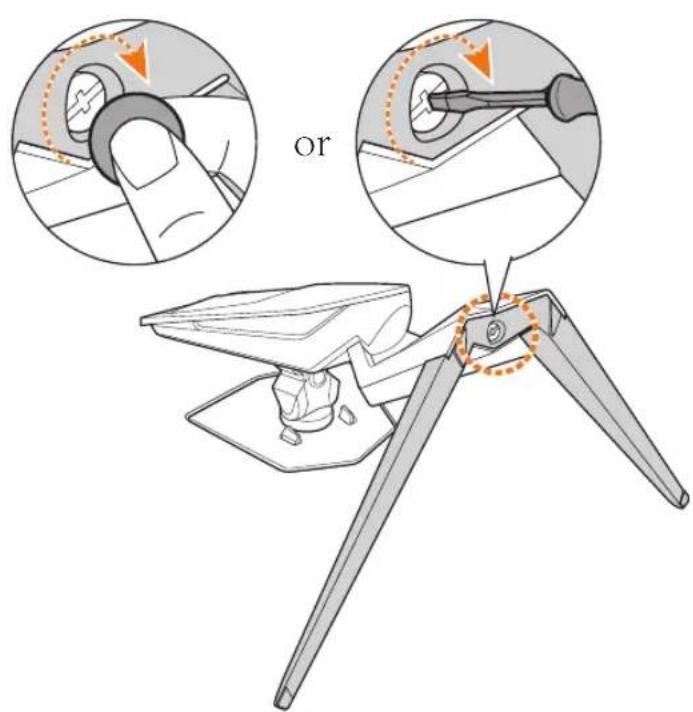

1. Zarovnejte podstavec stojanu s nohou stojanu. Poté jej k noze pripevněte.

Poznámka: K utažení šroubu můžete použít minci nebo malý plochý šroubovák.

1. Zvedněte sestavený stojan a základnu do svislé polohy a položte na stůl. Poté spustte desku stojanu, aby se přepravní pojistka mohla automaticky uvolnit ze svého slotu.

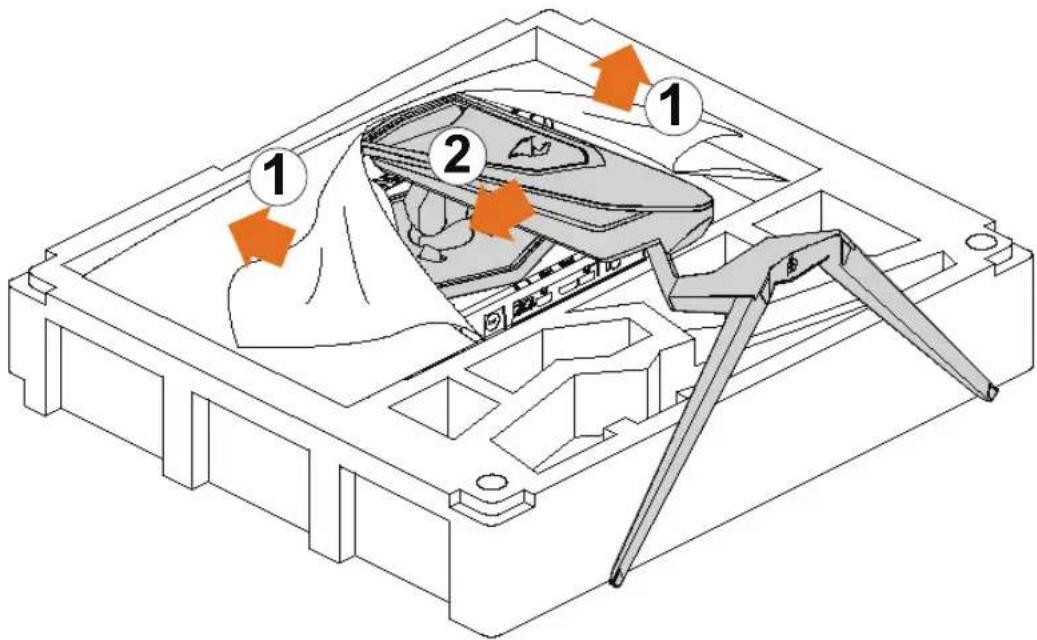

1. Umístěte monitor na polštář obalu nebo na rovný povrch obrazovkou obrácenou dolů. Roztrhněte EPE sáček a nainstalujte stojan na zadní stranu monitoru. Poté můžete monitor opatrně zvednout za stojan a a postavit jej na stůl.

Vytáhněte monitor z přepravního boxu, tak že jej uchopíte za stojan.

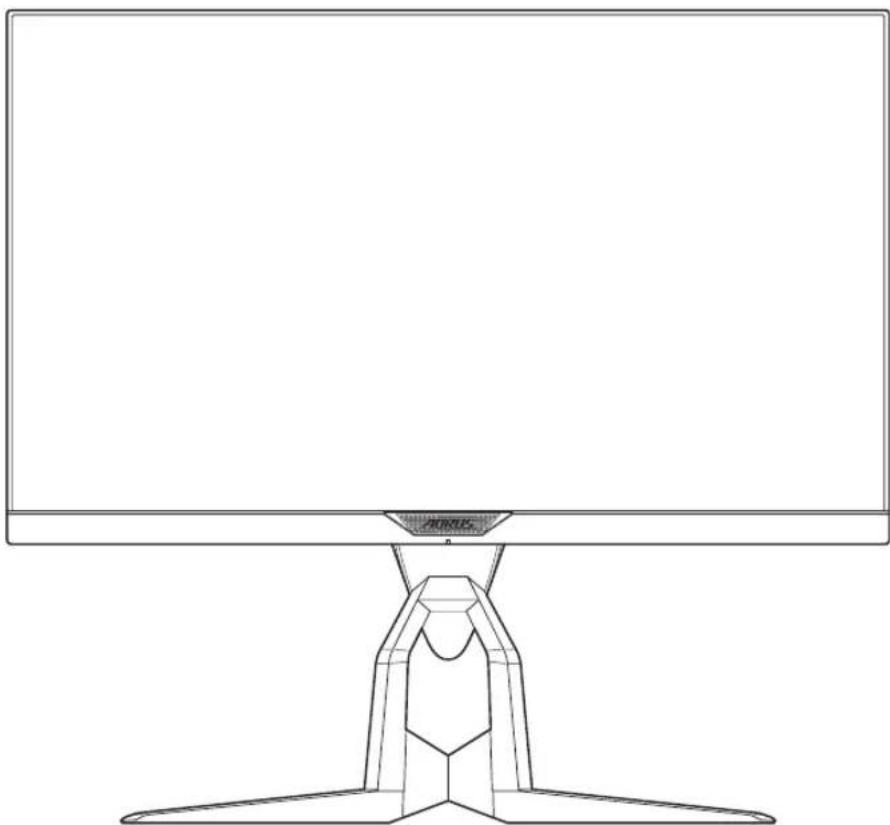

Opatrně zvedněte monitor, otočte jej a postavte jej podstavcem na rovný povrch. Sejměte z monitoru pěnový obal.

Poznámka: Zvažte uschování krabice a obalu pro pozdější použití. Originální pěnový obal je ideální pro ochranu monitoru během přepravy.

Nastavení úhlu pohledu

Poznámka: Držte základnu monitoru tak, aby se obrazovka při provádění úprav nepřevrhla.

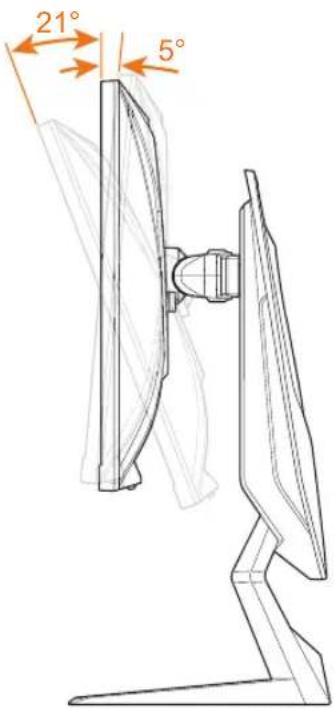

Nastavení úhlu náklonu

Nakloňte obrazovku dopředu nebo dozadu do požadovaného úhlu pohledu (-5° až 21°).

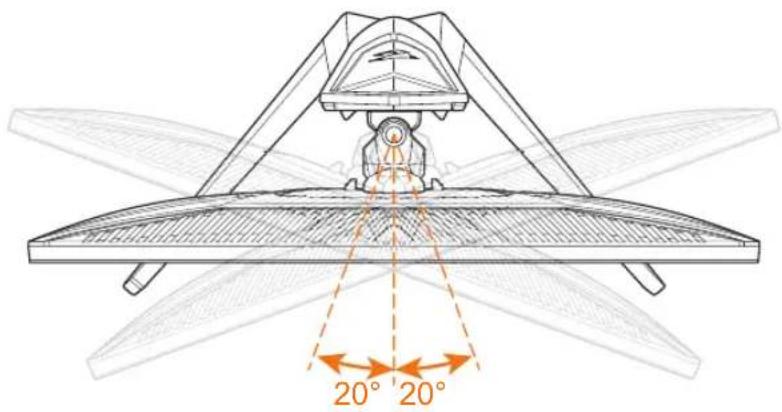

Nastavení úhlu natočení

Otočte obrazovku doleva nebo doprava o požadovaný úhel pohledu (20°).

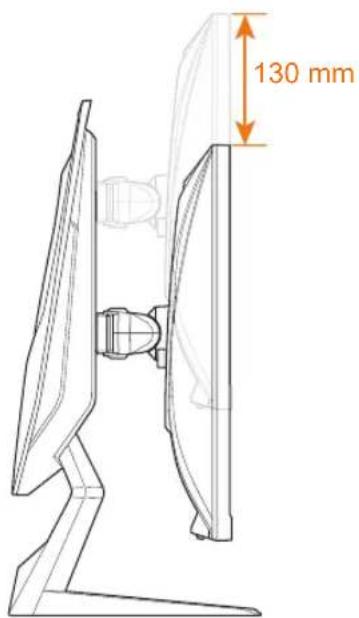

Nastavení výšky obrazovky

1. Spustte nebo zvedněte obrazovku do požadované výšky (130mm).

Poznámka: Před provedením nastavení výšky se ujistěte, že jste odstranili bezpečnostní přepravní pojistku ze stojanu.

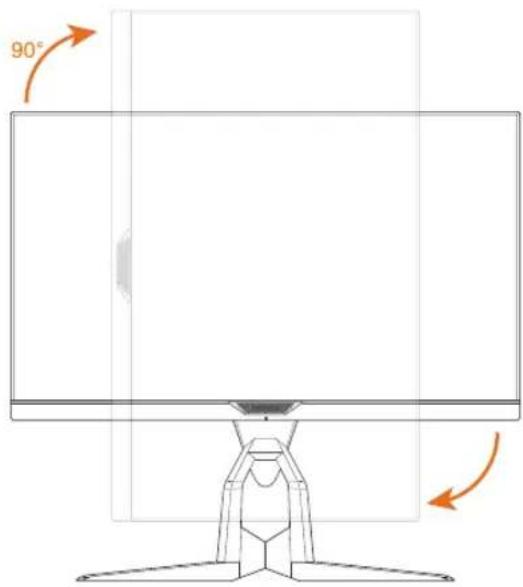

1. Pro orientaci na výšku můžete monitor otočit o 90° ve směru hodinových ručiček.

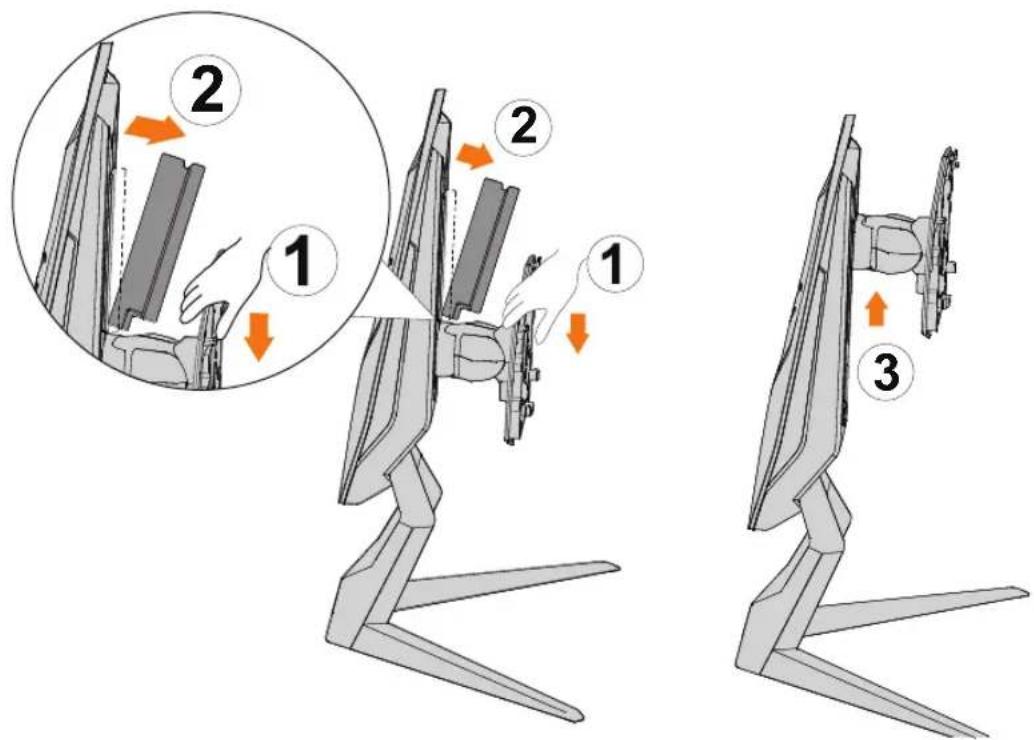

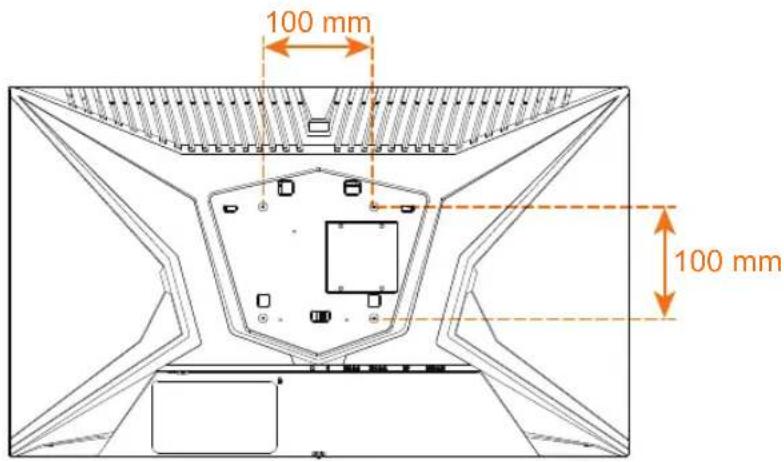

Instalace nástěnného držáku (volitelně)

Použijte pouze sadu pro upevnění na zed' 100 x 100 mm, doporučenou výrobcem.

1. Umístěte monitor na rovný, plochý a čistý povrch obrazovkou směrem dolů. Poznámka: Doporučujeme zakrýt povrch stolu měkkým hadrem, ubrusem, atd., aby nedošlo k poškození monitoru.

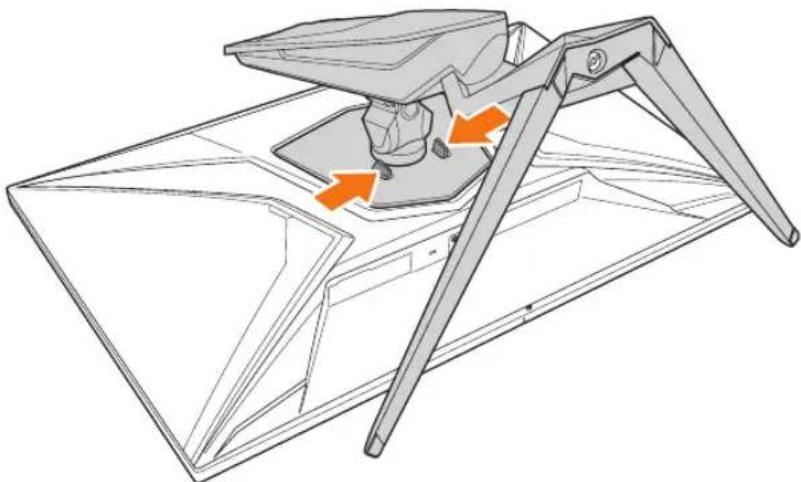

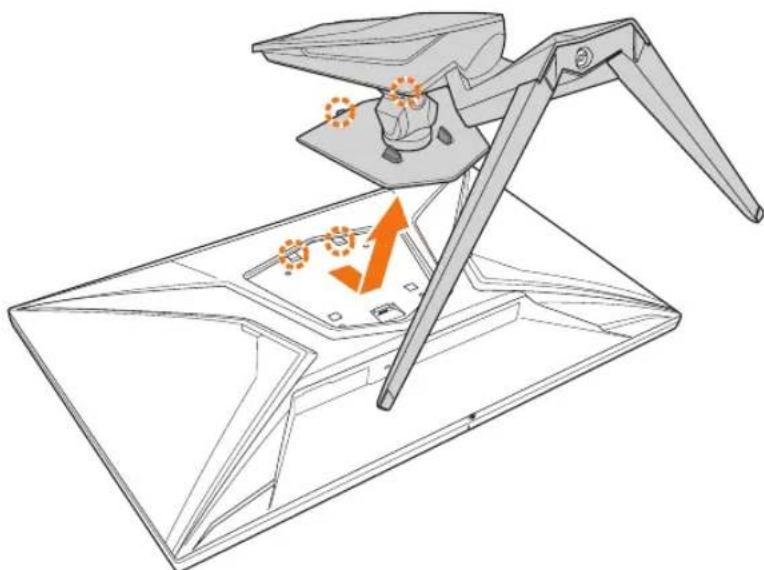

2. Zatlačením zajišťovacích svorek dovnitř odpojte podstavec od monitoru.

1. Lehce vytáhněte stojan, aby se háčky uvolnily. Poté odstraňte podstavec.

1. Připevněte montážní držák k montážním otvorům v zadní části monitoru. Potom pomocí šroubů připevněte držák na místo.

Poznámka: Chcete-li monitor namontovat na zed', postupujte podle návodu k instalaci, který je součástí sady nástěnného držáku.

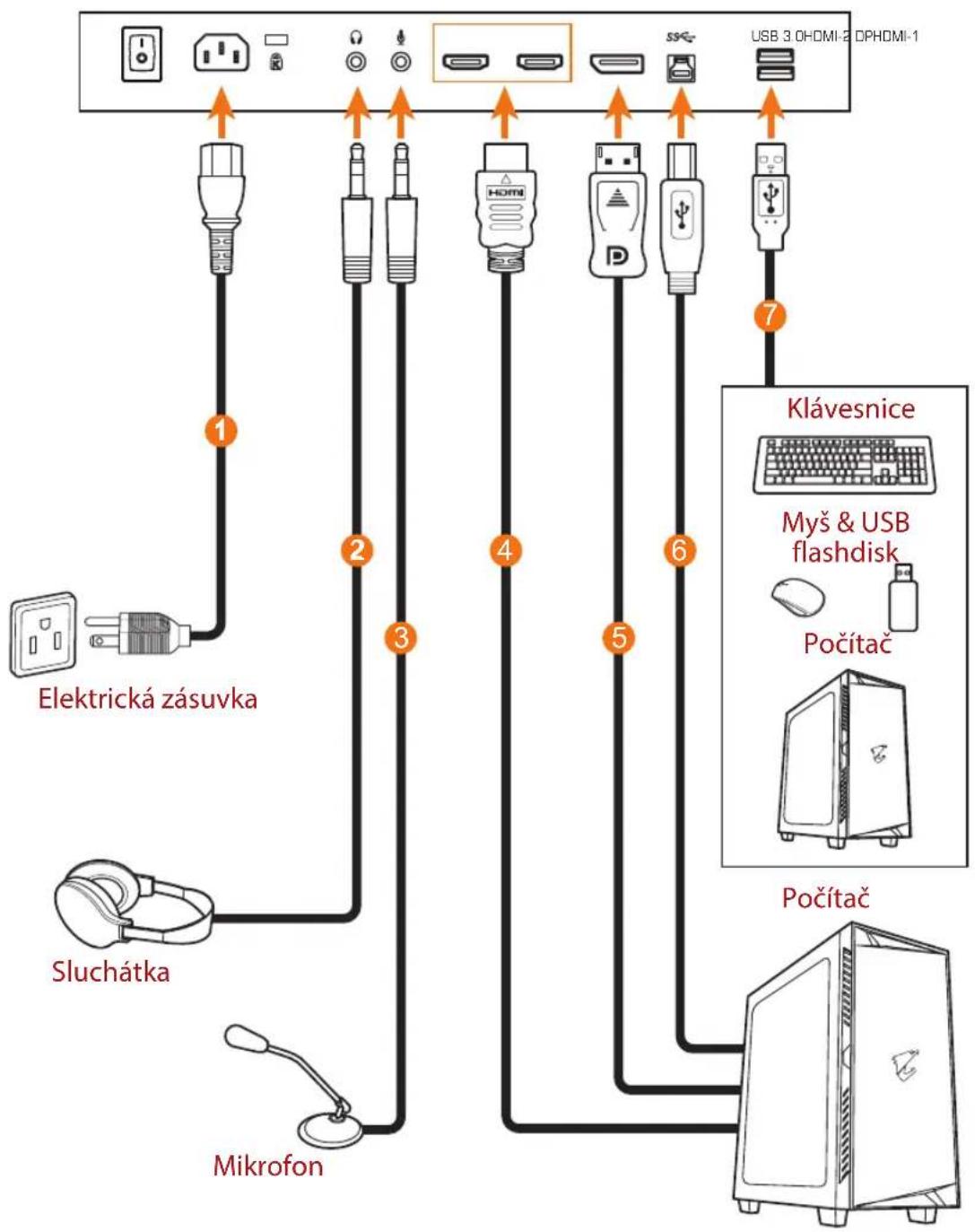

Zapojení

Ujistěte se, že tlačítko zapnutí v blízkosti AC jacku je v pozici ON.

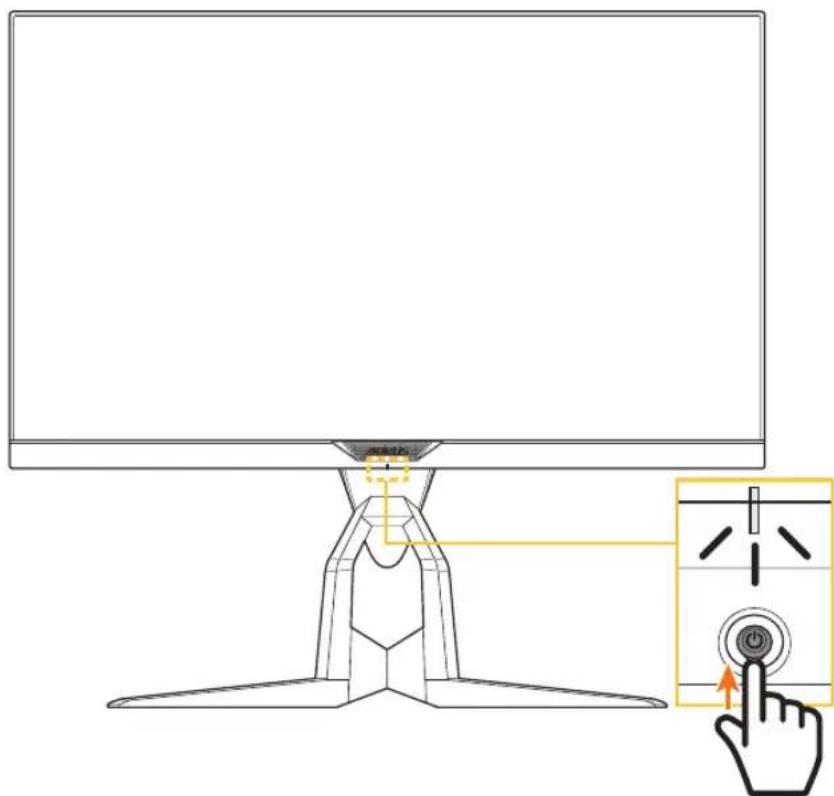

Power On

1. Připojte napájecí kabel ke konektoru AC IN na zadní straně monitoru.
2. Připojte napájecí kabel do elektrické zásuvky.
3. Stiskněte tlačítko Ovládání pro zapnutí monitoru. LED kontrolka se rozsvítí bíle, což znamená, že je monitor připraven k používání.

Poznámka: Pokud po zapnutí monitoru LED kontrolka napájení nesvítí, zkontrolujte nastavení LED indikátor v nabídce Nastavení monitoru. Viz strana 37.

Poznámka: Po zapnutí monitoru ve výchozím nastavení se LED RGB na zadní straně monitoru automaticky vypne po 15 sekundách. Zkontrolujte nastavení RGB LED v nabídce Systém a vyberte další RGB LED efekty.

Vypnutí

Stisknutím tlačítka Ovládání na 2 sekundy monitor vypnete.

Poznámka: Když se na obrazovce objeví nabídka Hlavní, můžete monitor vypnout také posunutím tlačítka posunutím (✗) tlačítka směrem dolů. Viz strana 28.

Doporučení pro pohodlí uživatele

Několik tipů pro pohodlné sledování obrazu na monitoru:

• Optimální pozorovací vzdálenosti od monitoru se pohybují od přibližně 510 mm do 760 mm (20" až 30").
• Obecným doporučením je umístit monitor tak, aby horní část obrazovky byla pohodlně usazena v úrovni nebo mírně pod úrovní očí.
• Používejte odpovídající osvětlení pro typ vykonávané práce.
• Dělejte pravidelné a časté přestávky (nejméně po dobu 10 minut) každou půlhodinu.
• Během přestávek se musíte přestat dívat na obrazovku monitoru a zaostřete na vzdálený objekt po dobu nejméně 20 sekund.
• Oční cvíky mohou pomoci snížit namáhání očí. Tato cvičení často opakujte: (1) podívejte se nahoru a dolů (2) pomalu otáčejte očima (3) pohybujte očima v šikmých směrech.

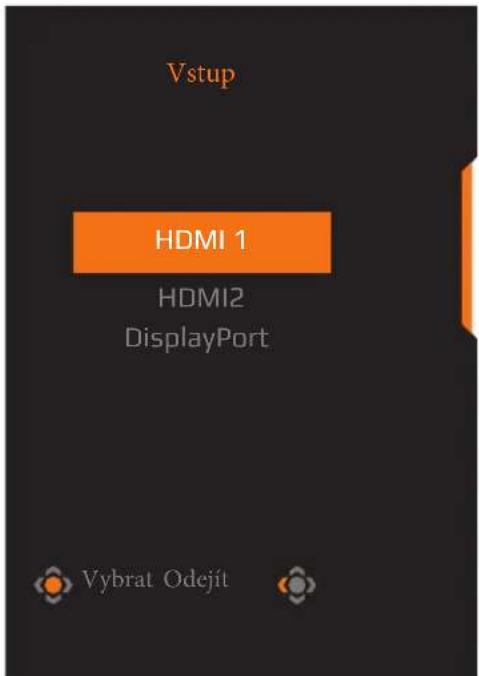

Volba vstupu zdroje signálu

1. Pohybem tlačítka Ovládání doprava

( ) přejděte do nabídky Vstup.

1. Pohybem tlačítka Ovládání vyberte ( ◆ ) požadovaný vstup. Poté stiskněte tlačítko Vybrat pro potvrzení.

OBSLUHA

Rychlé menu

Klávesová zkratka

Ve výchozím nastavení je tlačítku Ovládání přiřazena konkrétní funkce.

Poznámka: Chcete-li změnit funkci předvolené klávesové zkratky, přejděte na část „Rychlé přepnutí“ na straně 36.

Pro přístup k funkci klávesových zkratek, udělejte následující:

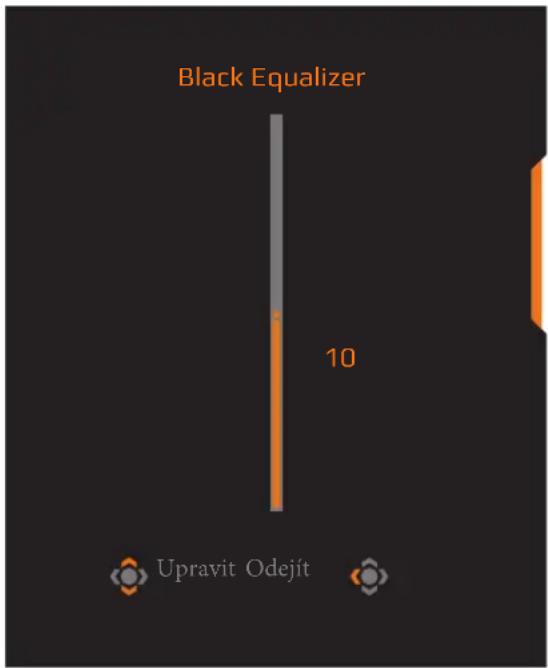

- Pohybem tlačítka Ovládání směrem nahoru (●) vstoupíte do

nabídky Black Equalizer.

Pohybem tlačítka Ovládání

nahoru/dolů (○) nastavte poža- dovanou hodnotu a stiskněte tlačítko Ovládání pro potvrzení.

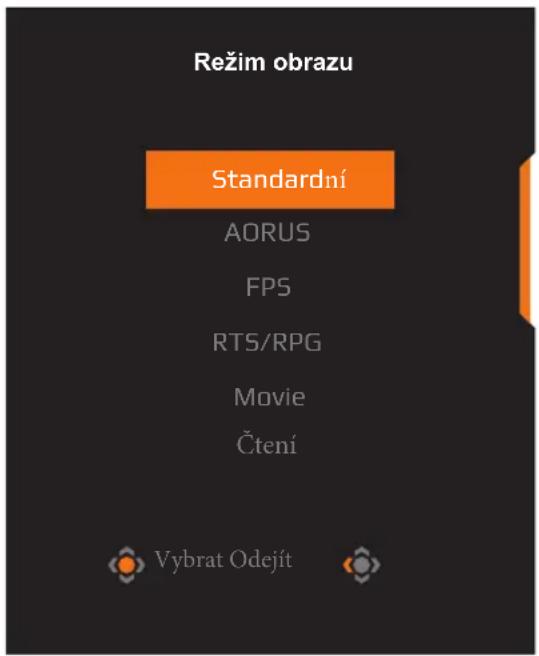

Posunutím tlačítka Ovládání směrem dolů (💡) vstoupíte do nabídky Režim obrazu.

Posouváním tlačítka Ovládání nahoru/dolů (✗) vyberte požadovanou možnost a stiskněte tlačítko Ovládání pro potvrzení.

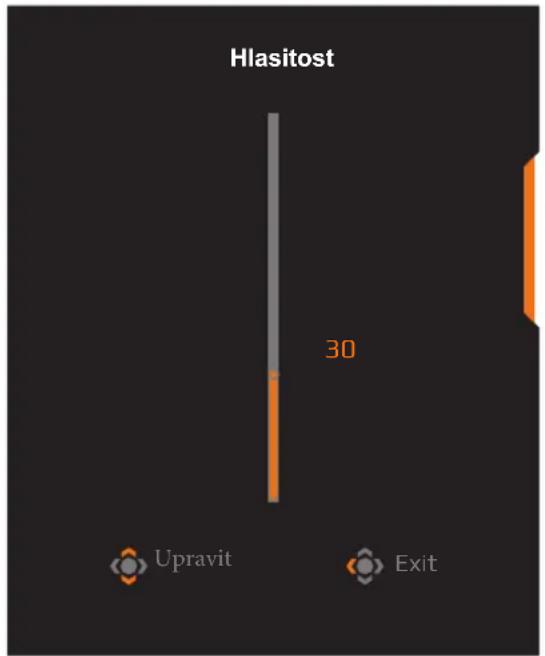

- Posunutím tlačítka Ovládání směrem doleva ( ◎ ) vstoupíte do

nabídky Hlasitost. Posouváním tlačítka Ovládání nahoru/dolů ( ) změňte úroveň hlasitosti sluchátek a stiskněte tlačítko Ovládání pro potvrzení.

- Posunutím tlačítka Ovládání směrem doprava (✗) vstoupíte do nabídky Vstup. Viz část "Výběr zdroje vstupu signálu .

Poznámka: pro zavření nabídky posuňte tlačítko Ovládání doleva (☐).

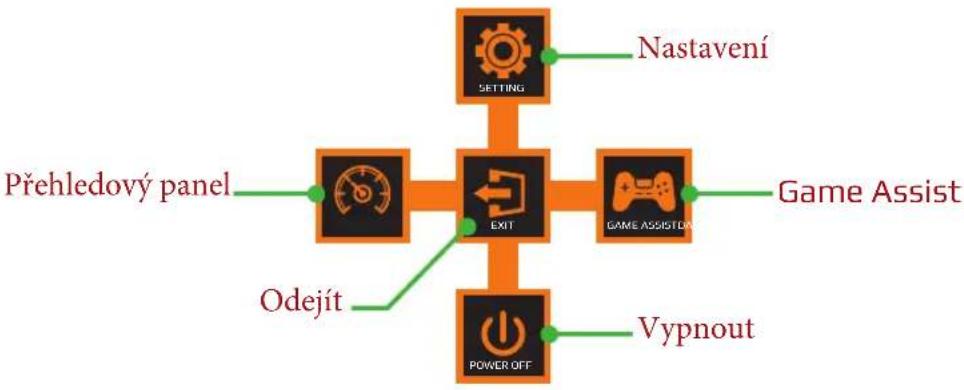

Průvodce funkčními klávesami

- Stiskněte tlačítko Ovládání pro zobrazení Hlavní nabídky.

Poté pomocí tlačítka Ovládání vyberte požadovanou funkci a nakonfigurujte související nastavení.

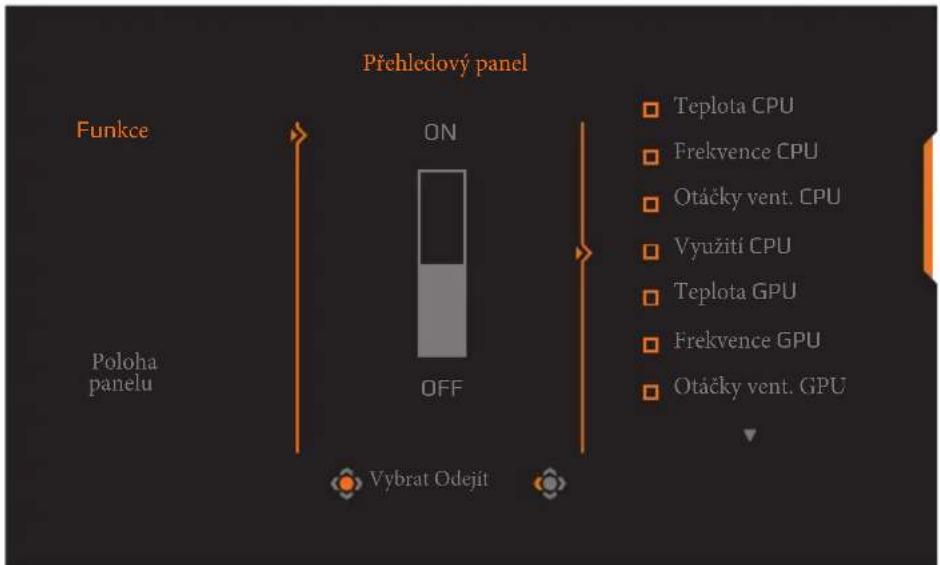

Přehledový panel

Jakmile se na obrazovce objeví Hlavní nabídka, pohybem tlačítka Ovládání doleva ( ◎) vstoupíte do do nabídky Přehledový panel.

• Funkce: povolit/zakázat funkci. Pokud je povolena, můžete vybrat požadované možnosti, které se mají na obrazovce zobrazit.
• Poloha panelu: určete umístění informací na přehledovém panelu, které se mají na obrazovce zobrazit.

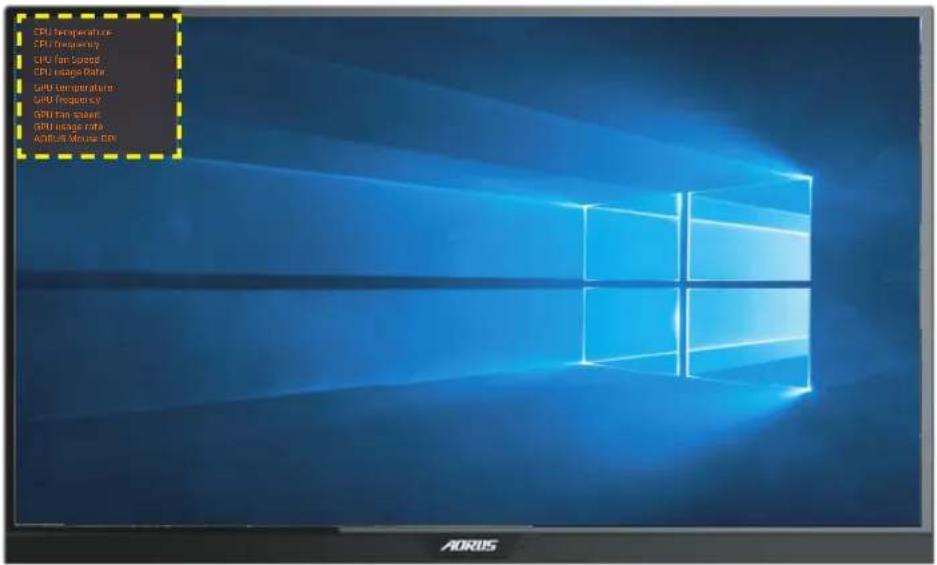

Po dokončení konfigurace přehledového panelu jsou systémová data přes port USB převedena do SOC a na obrazovce zobrazí hodnotu vybrané funkce (funkcí).

Poznámka: ujistěte se, že je USB kabel správně připojen do vstupního USB portu monitoru a USB portu počítače.

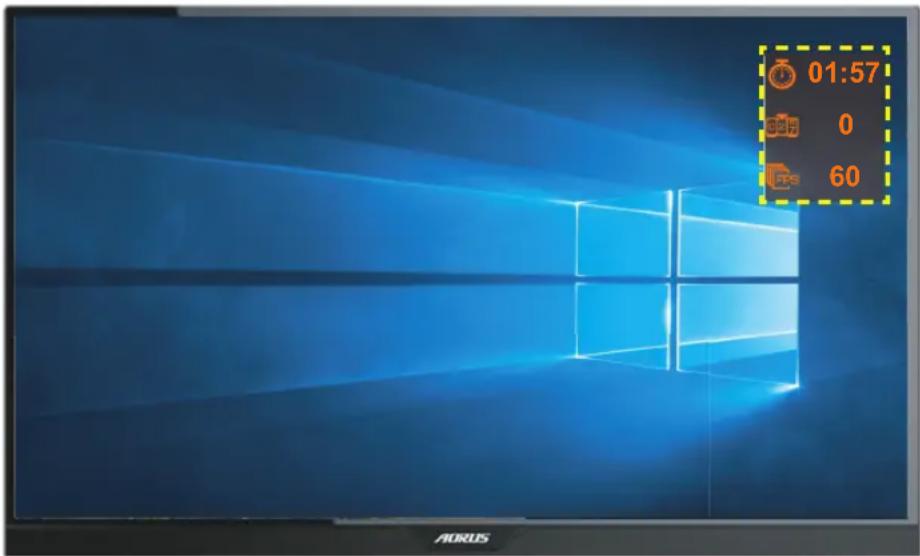

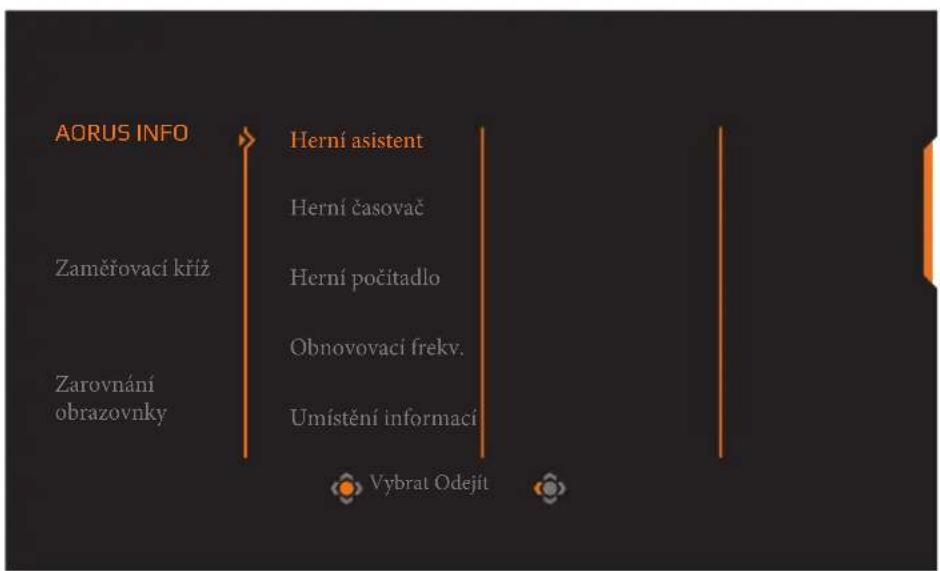

Game Assist

Jakmile na obrazovce objeví Hlavní nabídka, pohněte tlačítkem Ovládání doprava (●) pro vstup nabídky Herní asistent.

- HERNÍ INFO: Nakonfigurujte nastavení související s FPS (First Person Shooting) hrou.

Herní časovač pro výběr režimu časovače odpočítávání. Pro vypnutí této funkce zvolte Vypnout.

Herní počitadlo nebo Obnovovací frekv. pro vypnutí/ zapnutí herného počitadla nebo zobrazení obnovovací frekvence v reálném čase.

Umístění informací pro určení umístění informací, které se mají zobrazit na obrazovce.

• Zaměřovací kříž Vyberte požadovaný typ zaměřovacího kříže, který vyhovuje vašemu hernímu prostředí. Usnadňuje cílení.
• Zarovnání obrazovky: Pokud je funkce povolena, zobrazí se na čtyřech stranách obrazovky zarovnávací čáry, což vám poskytne užitečný nástroj pro dokonalé zarovnání více monitorů.

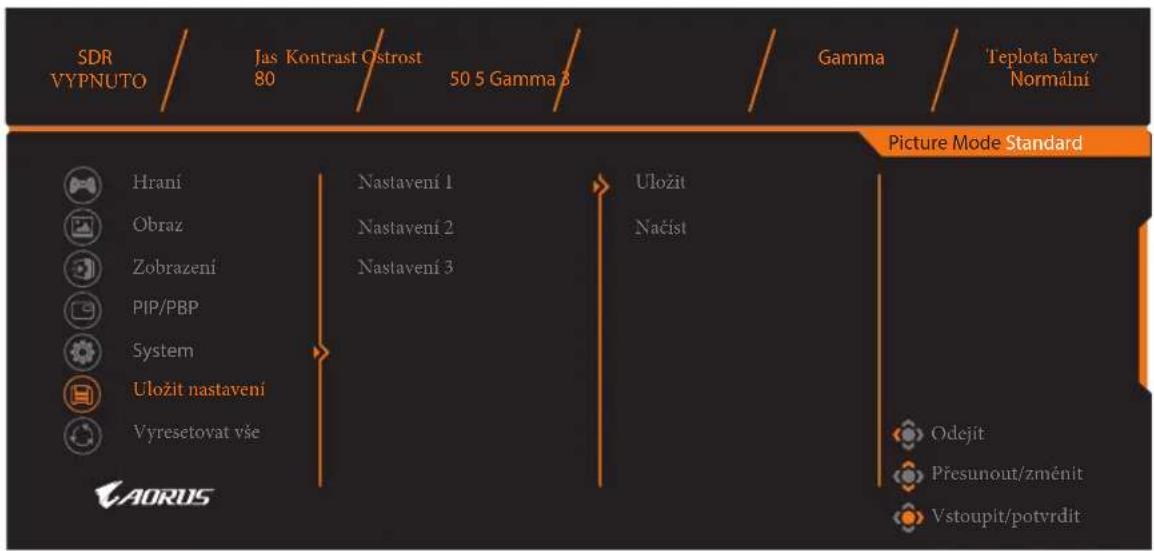

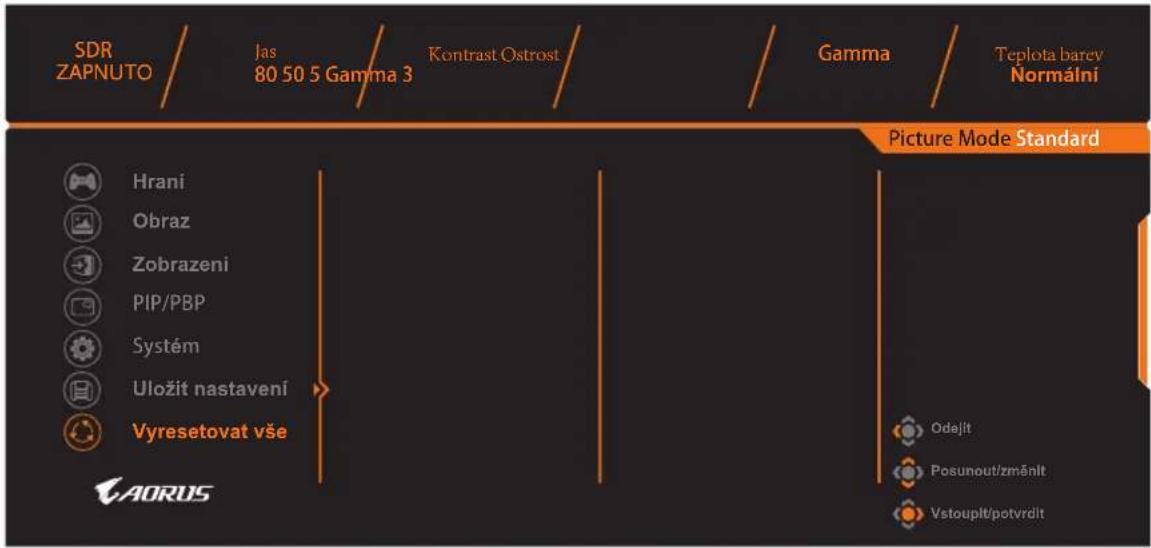

Konfigurace nastavení zařízení

Jakmile na obrazovce objeví Hlavní nabídka, přejděte pohybem tlačítka Ovládání směrem nahoru (☐) do nabídky Nastavení.

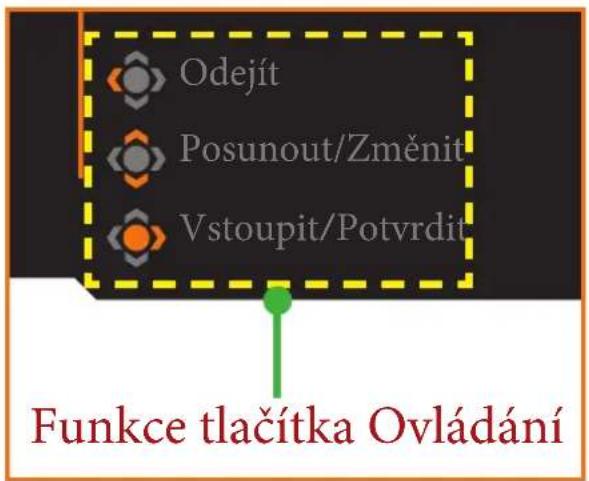

Poznámka: pomocí tlačítka Ovládání můžete procházet nabídkou a provádět úpravy.

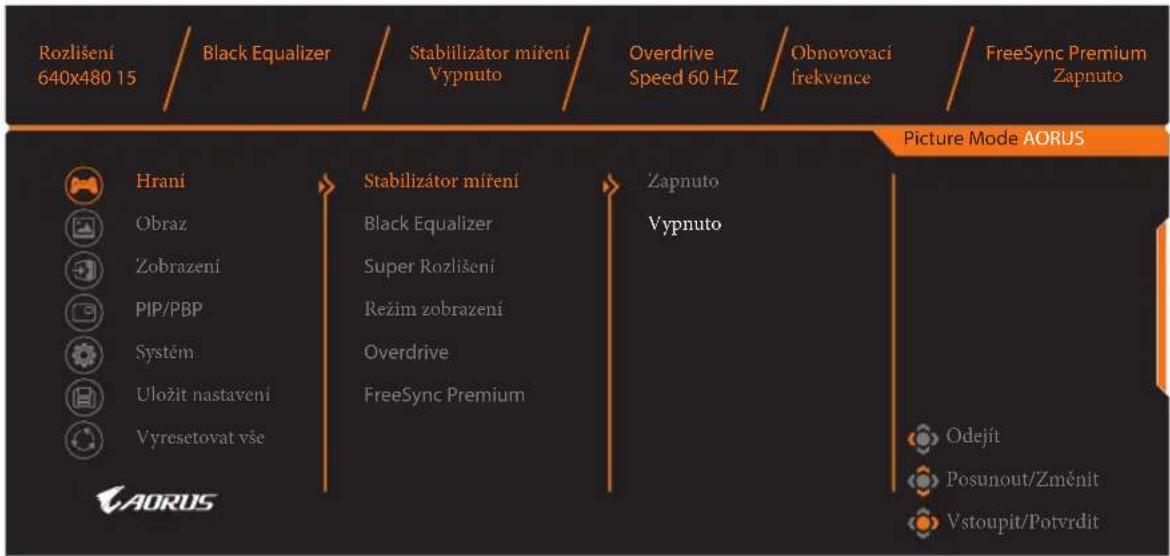

Hraní

Nakonfigurujte nastavení související s hrou.

    G["Hrani"] --> H["Obraz"]
    H --> I["Zobrazení"]
    I --> J["PIP/PBP"]
    J --> K["Systém"]
    K --> L["Uložit nastavení"]
    L --> M["Vyresetovat vše"]

    N["Stabilizátor míření"] --> O["Black Equalizer"]
    O --> P["Super Rozlišení"]
    P --> Q["Režim zobrazení"]
    Q --> R["Overdrive"]
    R --> S["FreeSync Premium"]

    T["Zapnuto"] --> U["Vypnuto"]

    V["Picture Mode AORUS"] --> W["Odejít"]
    W --> X["Posunout/Změnit"]
    W --> Y["Vstoupit/Potvrdit"]

Položka Popis
Stabilizátor míření	Pokud je tato funkce aktivována, snižuje rozmazání pohybu v rychle se pohybujících hrách Poznámka: Tato funkce není k dispozici za následujících podmínek:- pokud je nastavena frekvence nižší než 100 Hz.- pokud je aktivována funkce AMD FreeSync
Black Equalizer	Upravení jasu černých oblastí.
Super Rozlišení	Zaostření obrázků s nízkým rozlišením.
Režim zobrazení Vyberte poměr stran obrazovky.Vyplnění: změna měřítka vstupního obrazu tak, aby vyplnil obrazovku. Ideální pro obraz s poměrem stran 16: 9.V poměru: Zobrazení obrazu bez geometrického zkreslení při vyplnění co nejvíce obrazovky.1: 1: Zobrazí vstupní obraz v jeho přirozeném rozlišení bez změny měřítka.22 "W (16:10): Zobrazí vstupní obraz jako na 22" W monitoru s poměrem stran 16:10.23 "W (16: 9): Zobrazí vstupní obraz jako na 23" W monitoru s poměrem stran 16: 9.23,6 "W (16: 9): Zobrazí vstupní obraz jako na 23,6" W monitoru s poměrem stran 16: 9.24 "W (16: 9): Zobrazí vstupní obraz jako na 24" W monitoru s poměrem stran 16: 9.Poznámka:Toto nastavení není možné při FreeSync a PIP/ PBP.
Overdrive	Vylepšení doby odezvy LCD monitoru.
FreeSync Premium	Pokud je tato funkce povolena, eliminuje zpoždění a roztrhávání obrazu při hraní her.

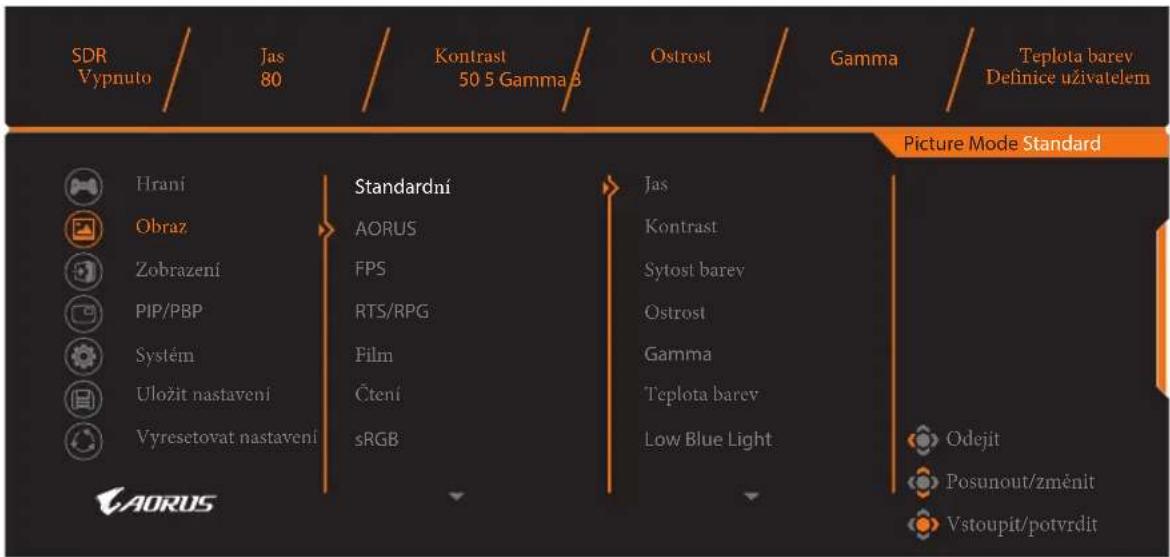

Obraz

Nakonfigurujte nastavení související s obrazem.

Položka	Description
Standardní	pro úpravy dokumentů nebo prohlížení webových stránek.
AORUS pro hraní	her AORUS hráči.
FPS	pro hraní FPS (First Person Shooting) her.
RTS/RPG	pro hraní RTS (Real-Time Strategy) nebo RPG (Role-Playing Game) her.
Film pro sledování	filmů.
Čtení pro prohlížení	dokumentů.
sRGB	pro práci s fotografiemi a grafikou na počítači.
Uživatelský 1	vlastní nastavení režimu obrazu.
Uživatelský 2	vlastní nastavení režimu obrazu.
Uživatelský 3	vlastní nastavení režimu obrazu.
Green	Pro úsporu energie a nízkou spotřebu energie.

Poznámka: Režim obrazu „Standardní“, Nízké modré světlo „Úroveň 10“ je optimalizované nastavení v souladu s certifikací TUV pro nízké modré světlo“.

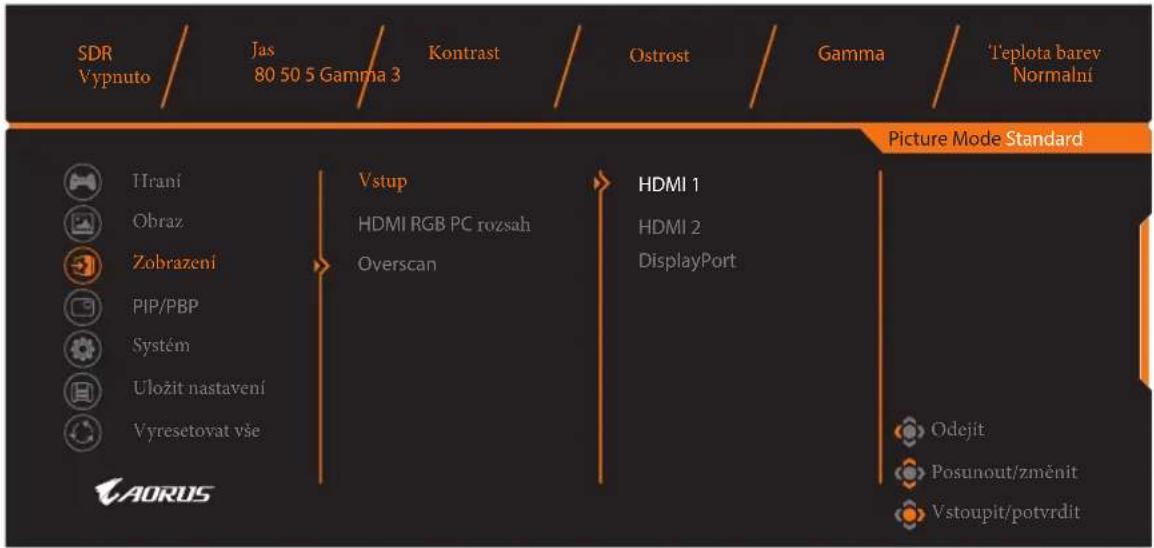

Zobrazení

Konfigurace nastavení souvisejících se zobrazením.

Položka Popis
Vstup Volba zdroje vstupu
HDMI RGB PC Rozsah	Výběr vhodného nastavení rozsahu RGB nebo jej lze nechat monitor detekovat automaticky.Poznámka:Tato možnost je dostupná pouze pro HDMI.
Overscan	Je-li tato funkce povolena, vstupní obraz se mírně zvětší, aby se skryly nejvzdálenější okraje obrazu.Poznámka:Tato možnost je dostupná pouze pro HDMI vstup.

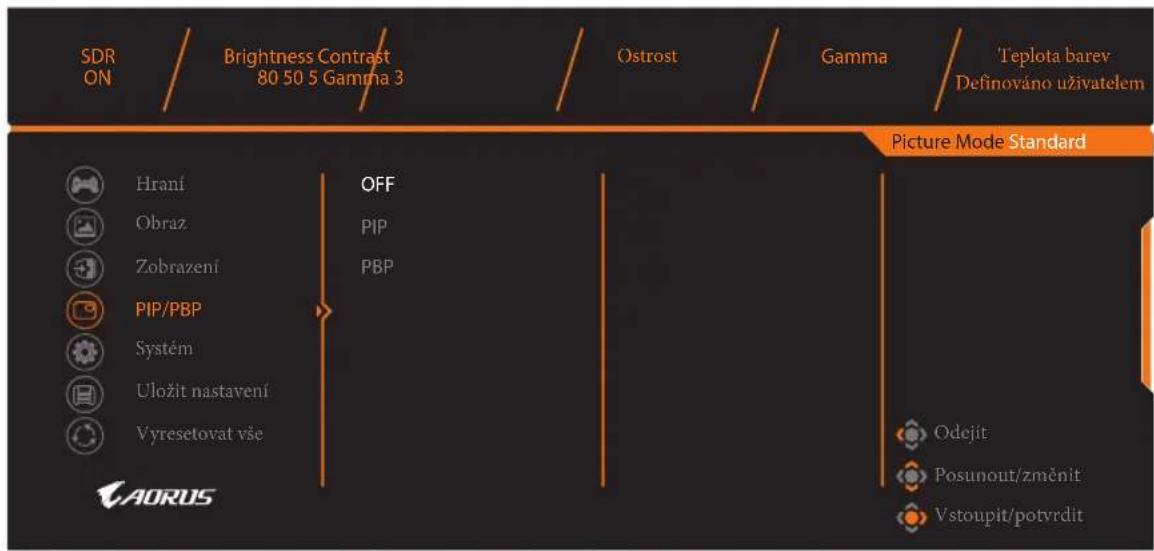

PIP/PBP

Nakonfigurujte nastavení týkající se zobrazení obrazu z více zdrojů.

Položka Popis
VYPNUTO	Vypnutí funkce PIP/PBP.
PIP	Rozdělení obrazovky na 2 části (hlavní okno a vložené okno).Zdroj: Změna zdroje vstupu pro vložené okno.PIP velikost: Úprava velikosti vloženého okna.Pozice: Změna polohy vloženého okna.Přepnutí obrazu: Prohození obou oken.Přepnutí zvuku: Výběr zdroje zvuku, který má být slyšet.
PBP	Zobrazení 1×1 dělené obrazovky (pravé a levé okno).Zdroj: Změna zdroje vstupu pro pravé okno.Přepnutí obrazu: Prohození obou oken.Přepnutí zvuku: Výběr zdroje zvuku, který má být slyšet.

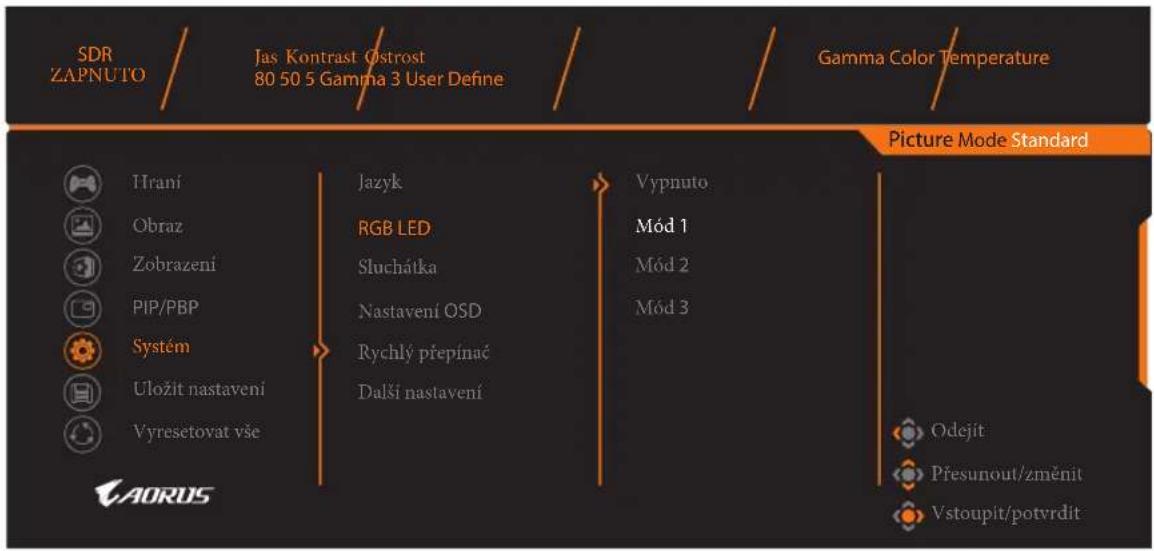

Systém

Nakonfigurujte nastavení související se systémem.

Položka Popis
Jazyk Vyberte jazyk OSD
RGB LED	Pokud je tato funkce zapnuta, můžete zvolit přednastavenou barvu LED osvětlení a efekt, který se zobrazí na zadní straně monitoru.
Sluchátka Konfigurace nastavení sluchátek.Volume: Nastavení úrovně hlasitosti.Mute: Zapnutí/vypnutí funkce ztlumení zvuku.
Nastavení OSD	Konfigurace související s nastavením nabídky na obrazovce (OSD).Čas zobrazení: Nastavte dobu, po kterou zůstane nabídka OSD na obrazovce.Průhlednost OSD: Upravte průhlednost OSD nabídky.
Nastavení OSD (pokračování)	Zámek OSD: Pokud je tato funkce povolena, jsou zakázány změny v OSD.Poznámka: pro deaktivaci funkce OSD zámku stiskněte tlačítko Ovládání. Jakmile se na obrazovce objeví tato zpráva zvolte Ano pro potvrzení.Tlačítko je uzamčenoPotyrdle odemknutí OSD menuNeAno
Rychlé přepnutí	Přiřadťe funkci rychlé volbě.Dostupné možnosti: Aim Stabilizer, Black Equalizer, Low Blue Light, Hlasitost, Vstup, Kontrast, Jas a Režim obrazu.The default setting of the hot keys as below:⇒ Nahoru(●): Black Equalizer⇒ Dolů (●): Režim obrazu⇒ Doprava (●): Vstup⇒ Doleva (●): Hlasitost
Ostatní nastavení	Upozornění na rozlišení: pokud je tato funkce povolena, zobrazí se na obrazovce při přepnutí monitoru na jiný vstupní zdroj zpráva s doporučeným rozlišením.Automatické přepnutí vstupu: pokud je tato funkce povolena, monitor se automaticky přepne na vstup s dostupným zdrojem signálu.Automatické vypnutí: pokud je tato funkce povolena, monitor se po určité době automaticky vypne.
Ostatní nastavení (pokračování)	LED indikátor: Defaultně je nastavený jako zapnutý.⇒ LED indikátor OFF: vypne napájecí LED.⇒ LED indikátor ON: Napájecí LED svítí bíle v průbehu činnosti a oranžově v řežimu Standby.⇒ LED indikátor Friendly: LED indikátor svítí oranžově v režimu standby.⇒ Po vypnutí napájení zůstává LED indikátor vypnutý.DisplayPort Ver.: Verze DisplayPort: nastavení DisplayPort verze na 1.1 nebo 1.2+HDR.Poznámka:Ujistěte se, že tuto možnost nakonfigurujete podle verze portu DisplayPort, jakou grafická karta podporuje.

Uložit nastavení

Uloží veškeré nastavení.

Položka Popis
Nastavení 1 Po	výběru se hráči zobrazí nabídka Uložit a načíst.
Nastavení 2	Po výběru se hráči zobrazí nabídka Uložit a načíst.
Nastavení 3 Po	výběru se hráči zobrazí nabídka Uložit a načíst.

7 ZSFTFUPWBU□WÝF

O COPWFO☐EP☐WÂDI P[ÓI P☐UPWÈSOÏI P☐OBTUBWFO☐N POJUPSV☐

DODATKY

Parametry

Položka Specifikace
Velikost panelu	24.5-inch
Poměr stran	16:9
Rozlišení	1920 x 1080
Obnovovací frekvence	240Hz
Životnost LED	30000 hod. (min.)
Rozteč pixelů	0.2832 x 0.2802
Doba odezvy	1ms(MPRT)
Jas	400 nits (typ.) / 320 nits (min.)
Kontrast	1000:1 (typ.)
Barevná hloubka	16.7M (8Bit)
Aktivní oblast obrazu	543.744(H) x 302.616(V)
Pozorovací úhly	178°(H)/178°(V)
Obnovovaící frekvence	48~240Hz
Vstupní/výstupní porty	• 2x HDMI 2.0 • 2x USB 3.0• 1x DP 1.2 (výstup), podpor• 1x Sluchátka a nabíjení BC 1.2• 1x Mikrofon (5V/1,5A)• 1x USB vstup
Napájení	AC 100 ~ 240V at 50/60Hz
Spotřeba energie	• Zapnuto: 60W (Max.)• Standby: 0.5W• Vypnuto: 0.3W
Dimensions (W x H x D) 558 X 485 X 236 mm (se stojanem)
Hmotnost	6.66kg (Čistá)

Poznámka: specifikace se mohou změnit bez předchozího upozornění.

Seznam podporovaných obnovovacích frekvencí

Seznam frekvencí	HDMI 2.0 Display	Port 1.2
640x480@60Hz	√	√
640x480@75Hz	√	√
640x480@100Hz	√	√
640x480@120Hz	√	√
720x400@70Hz	√	√
800x600@60Hz	√	√
800x600@75Hz	√	√
800x600@100Hz	√	√
800x600@120Hz	√	√
800x600@240Hz	√	√
832x624@75Hz	√	√
1024x768@60Hz	√	√
1024x768@75Hz	√	√
1024x768@100Hz	√	√
1024x768@120Hz	√	√
1280x720@60Hz	√	√
1280x1024@60Hz	√	√
1280x1024@75Hz	√	√
1920x1080@60Hz	√	√
1920x1080@100Hz	√	√
1920x1080@120Hz	√	√
1920x1080@144Hz	√	√
1920x1080@240Hz	√	√

Řešení problémů

Problém	Možné(á) řešení
Bez napájení • Zkontrolujte, zda je napájecí kabel správně připojen ke zdroji napájení a k monitoru.• Zkontrolujte kabel a zástrčku, zda něco z toho není poškozené.• Ujistěte se, že je monitor zapnutý.
Na obrazovce se neobjevuje žádný obraz	• Ujistěte se, že je monitor a počítač správně připojen a obě zařízení jsou zapnutá.• Ujistěte se, že jste vybrali správný vstup zdroje signálu. Viz strana 23 nebo 33.• Upravte nastaveníJasu a Kontrastu. Viz strana 31.
Obraz nevyplňuje celou obrazovku	• Zkuste jiné nastaveníRežimu zobrazení (poměr stran). Viz strana 30.
Barvy jsou zkreslené	• Zkontrolujte, zda je kabel vstupního signálu správně připojen.• Nakonfigurujte nastavení související s obrem . Viz část „Obraz“
Není slyšet žádný zvuk, nebo je příliš potichu	• Zkontrolujte, zda je kabel sluchátek správně připojen.• Upravte úroveň hlasitosti. Viz strana 25 nebo 35.• Upravte nastavení zvuku vašeho počítače.

Poznámka: Pokud problém přetrvává, obraťte se na náš zákaznický servis a požádejte jej o další pomoc.

Základní péče

Když se obrazovka zašpiní, vyčistěte ji následujícím způsobem:

• Otřete obrazovku měkkým hadříkem, který nepouští vlákna, abyste odstranili veškerý zbytkový prach.
• Nastříkejte nebo naneste čisticí prostředek na měkký hadřík. Poté jemně otřete obrazovku vlhkým hadříkem.

Poznámka:

• Ujistěte se, že je hadřík vlhký, ale ne mokrý.
• Při stírání nevystavujte na obrazovku přílišnému tlaku.
• Kyselé nebo abrazivní čisticí prostředky mohou obrazovku poškodit.

Poznámky k USB nabíjení

Následující zařízení nejsou kompatibilní s BC 1.2 v režimu CDP. Pokud je rozbočovač připojen k počítači, nelze tato zařízení USB kabelem nabíjet.

Výrobce Zařízení		PID/VID
Apple IPad PID_1	29A/VID_05AC
Samsung Galaxy	Tab2 10.1 PID_6860/VID_04E8
Samsung GALAXY	TabPro PID_6860/VID_04E8

Informace k servisu GIGABYTE

Další informace o službách najdete na oficiálních webových stránkách GIGABYTE:

http://www.gigabyte.cz/
