NÁVOD K OBSLUZE DI850 SCHEPPACH

DE	SchlagbohrmaschineOriginalbetriebsanleitung	7-11
GB	Hammer DrillTranslation of Original Operating Manual	12-17
FR	Perceuse électrique à percussionTraduction de la notice originale	18-24
CZ	Příklepová vrtačkaPřeklad originálního návodu k obsluze	25-31

SK	Príklepová vítačkaPreklad originálneho návodu na obsluhu	32-38
HU	ÜtvefúrógépAz eredeti használati útmutató fordítása	39-45
PL	Wiertarka udarowaTlumaczenie oryginalnej instrukcji obsługi	46-52

1

5 4 3 2 1 5a 5b 6 7 8 9 10 12 11

2

6 5 7

3

Vysvětlení symbolů na přístroji

	CZ	Pozor! Možná za nedodržení Nebezpečí ohrožení života, riziko zranění nebo poškození nářadí!
	CZ	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
	CZ	Noste ochranné brýle!
	CZ	Noste ochranná sluchátka!
	CZ	Bude-li se při práci prášit, noste ochranu dýchacích cest!
	CZ	Třída ochrany II

Úvod

VÝROBCE:

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

POZNÁMKA:

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

DOPORUČUJEME:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

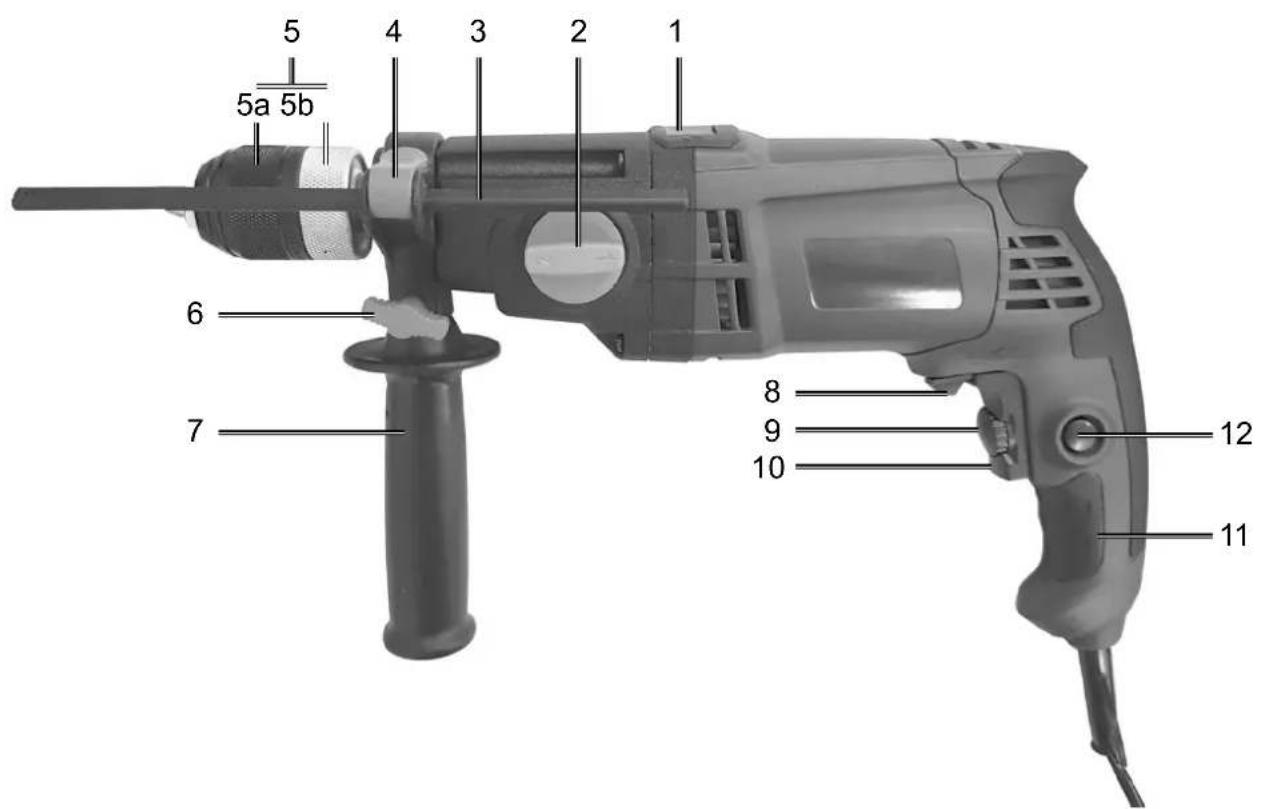

Popis přístroje (Fig. 1)

1 Přepínač vrtání/vrtání s příklepem
2 Přepínač převodového stupně
3 Hloubkový doraz
4 Odblokování hloubkového dorazu
5 Rychloupínací sklíčidlo

5a Přední objímka

5b Zadní objímka

8 Spínač směru otáčení

9 Kroužek nastavení otáček

10 Zapínač/vypínač

11 Rukojet'

12 Aretační knoflík trvalého chodu

Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

Použití podle účelu určení

Přístroj je vhodný k těmto činnostem:

• příklepové vrtání do betonu, zdí nebo kamene,
• vrtání do dřeva, kovu nebo plastů,
• zašroubování nebo uvolňování šroubů.

Každé jiné použití, které v tomto návodu není výslovně povoleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele.

Z bezpečnostních důvodů není přístroj vhodný pro děti a mládež mladší 16 let. Osoby mladší 16 let smí přístroj používat jen pod dohledem. Tento přístroj není určený pro komerční využití.

Výrobce neručí za škody, jenž byly způsobeny použitím k neurčenému účelu nebo nesprávnou obsluhou.

Obecné bezpečnostní pokyny pro elektrické nářadí

⚠ VÝSTRAHA!

Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, k požáru a/ nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ užívaný v bezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (sítovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez sítového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary..
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy je používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Elektrická nářadí chraňte před deštěm a vlhkostí. Při vniknutí vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte kabel v rozporu s jeho určením pro prénášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím ochranného spínače chybného proudu se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Bud'te stále pozorní, sledujte, co děláte, a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba

nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.

c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít k úrazu.
d) Předtím, než elektrické nářadí zapnete, odstraňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí v otáčející se části přístroje, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou tato připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.

4. Manipulace s elektrickým nářadím a jeho použití

a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí vhodné k danému účelu. S vhodným elektrickým nářadím se Vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož vypínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.
c) Před nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.
d) Nepoužívaná elektrická nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.
e) Údržbu elektrických nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda jim není bráněno v pohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí.
f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými řeznými hranami se méně zasekávají a snáze se vedou.

g) Elektrické nářadí, příslušenství, vsázecí nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrických nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.

5. Servis

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.
b) Výměnu zástrčky nebo přípojného kabelu nechte provádět vždy výrobcem elektrického nářadí nebo jeho zákaznickým servisem. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.

Bezpečnostní pokyny pro vrtačky

a) Při příklepovém vrtání noste ochranu sluchu. Kvůli hluku může dojít ke ztrátě sluchu.
b) S přístrojem používejte dodávané pomocné rukojeti. Ztratíte-li nad přístrojem kontrolu, může dojít ke zraněním.
c) Při práci držte přístroj na izolovaných úchopných plochách, může-li dojít k tomu, že použitý nástroj zasáhne skrytá napěťová vedení nebo vlastní síťový kabel. Při kontaktu s napěťovým vedením mohou být kovové součásti přístroje vystaveny elektrickému proudu, a může proto dojít k úrazu el. proudem.

d) Používejte vhodná vyhledávací zařízení, pomocí nichž vyhledáte skryté napájecí kabely, nebo konzultuje místní energetickou společnost. Při kontaktu s elektrickým vedením může dojít k úrazu elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení může dojít k poškození majetku nebo úrazu elektrickým proudem.

e) Ruce udržujte v bezpečné vzdálenosti od otáčejících se součástí. Před odložením nástroje počkejte, než se elektrický nástroj úplně zastaví. Hrozí nebezpečí poranění.

f) Nástroje ani obrobku se nedotýkejte bezprostředně po provedení prací. Součásti mohou být ještě horké, a může proto dojít k popáleninám.

g) Elektrický nástroj ihned vypněte, jakmile dojde k zablokování nástroje kvůli přetížení či zkroucení obrobku. Ztratíte-li nad přístrojem kontrolu, může dojít ke zraněním.

h) Pohyblivé obrobky zajistěte pomocí upínacích přípravků. Budete-li obrobek přidržovat rukou, může obrobek vyklouznout a ohrozit vaši bezpečnost.

i) Zapojte prístroj do zásuvky s proudovým chráničem (diferenciální proudová ochrana) s reakčním proudem nepřesahující 30 mA.

Zbytková rizika

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

• Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
• Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
• Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

Technická data

Jmenovité vstupní napětí	220-230 V~ / 50 Hz
Otáčky naprázdno n_0	0-1000 min ^-1 0-2800 min ^-1
Jmenovitý výkon (příkon) P	1050W
Počet úderů	0-16000 min ^-1 0-44800 min ^-1
Maximální kapacita upínací vložky	13 mm
Maximální průměr vrtáku ve dřevě	30 mm
v betonu	20 mm
v oceli	13 mm
Třída ochrany	II
Druh ochrany	IPX0
Hmotnost	3,2 kg

Hluk a vibrace

Hluk této pily byl změřen podle normy EN 60745.

Hladina akustického tlaku L_pA	95 dB(A)
Nejistota K_pA	3 dB
Hladina akustického výkonu L_WA	106 dB(A)
Nejistota K_pA	3 dB

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny podle EN 60745.

Vrtání v kovu: 7,31 m/s², K= 1,5 m/s²

Příklepové vrtání v betonu: 16,93 m/s ^2 , K= 1,5 m/s ^2

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjlimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Návod k montáži

Před jakoukoli prací na přístroji vytáhněte síťovou zástrčku ze zásuvky. Nebezpečí zásahu elektrickým proudem.

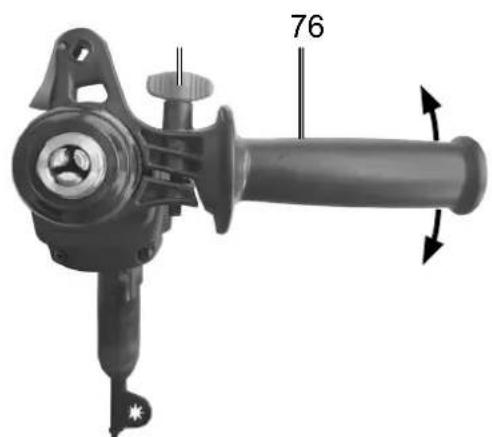

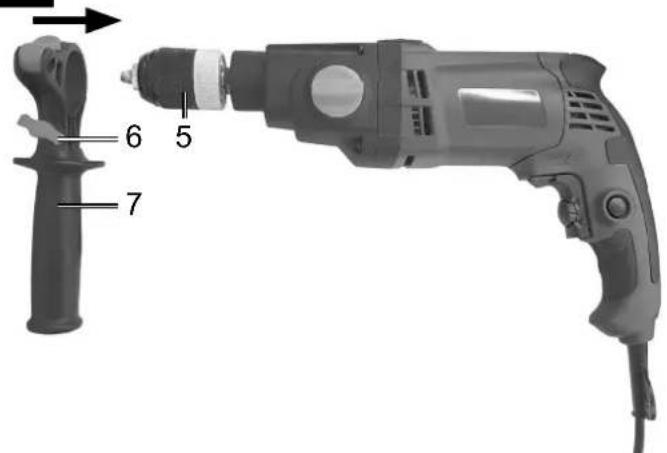

Montáž a vyklopení pomocné rukojeti (Fig. 2/3)

Přístroj nepoužívejte bez pomocné rukojeti. Rukojeť poskytuje dodatečný úchytný bod a omezuje riziko zranění.

1. Uvolněte aretaci přídavné rukojeti (6).
2. Přídavná rukojeť (7) přesuňte přes rychloupínák – upínací vložku (5) na přístroji.
3. Aretace přídavné rukojeť (6) do požadované pracovní polohy.
4. Aretaci přídavné rukojeti (6) opět utáhněte.

Montáž a nastavení hloubkového dorazu (Fig. 4)

Pomocí hloubkového dorazu můžete vyvrtávané ot-vory vyvrtat přesně do určité hloubky vrtání x.

1. Stiskněte odblokování hloubkového dorazu (4).
2. Nasad'te hloubkový doraz (3) do pomocné rukojeti (7). Dbejte na to, aby rýhování hloubkového dorazu (3) zapadlo do rýhování pomocné rukojeti (7).
3. Umístěte špičku hloubkového dorazu (3) zhruba do požadované hloubky vrtání x za špičku vrtáku.
4. Pustte odblokování hloubkového dorazu (4). Hloubkový doraz (3) je nyní zaaretován.
5. Vyvrtejte otvor, až se hloubkový doraz (3) dotkne obrobku.

Nasazení a výměna nástroje (Fig. 1)

1. Otočte rychloupínák – upínací vložku (5) až do polohy (RELEASE) tak, aby bylo možné nasadit příslušný nástroj. Pevně přidržte objímku (5b) rychloupínáku – upínací vložky (5) a otočte přední objímku (5a) proti směru hodinových ručiček.
2. Zasuňte nástroj co možná nejdále do rychloupínáku – upínací vložky (5).
3. Otočte rychloupínák – upínací vložku (5) do polohy (GRIP), čímž nástroj pevně upnete. Pevně přidržte objímku (5b) rychloupínáku – upínací vložky (5) a otočte přední objímku (5a) ve směru hodinových ručiček.
4. Budete-li chtít nástroj opět vyjmout, otočte rychloupínákem – upínací vložkou (5) a nástroj vytáhněte.

Při použití nasazovacích šroubováků používejte vždy univerzální držák nástrojů.

Obsluha

Přístroj nepoužívejte bez pomocné rukojeti. Rukojeť poskytuje dodatečný úchytný bod a omezuje riziko zranění.

Dbejte na odpovídající akustickou ochranu a místní předpisy.

Zapnutí a vypnutí (Fig. 1)

1. Připojte přístroj k síťovému napětí. Ujistěte se, zda se síťové napětí shoduje s údaji na typovém štítku na přístroji.
2. Zapínání: Stiskněte zapínač/vypínač (10).
3. Pomocí spínače (10) lze plynule regulovat otáčky. Mírný tlak: nižší otáčky Větší tlak: vyšší otáčky
4. Nepřetržitý chod: Stiskněte aretační tlačítko (12). Zapínač/vypínač (10) je v aretované pozici.
5. Vypínání: Uvolněte zapínač/vypínač (10). Při nepřetržitému chodu stiskněte krátce zapínač/vypínač (10).

Definice rozsahu otáček (Fig. 1)

Přepínač převodového stupně (2) vám umožňuje pracovat v rámci určitého rozsahu otáček.

Poloha spínače stupeň 1

Rozsah otáček: Vysoký krouticí moment, nízká rychlost

Poloha spínače stupeň 2

Rozsah otáček: Nízký krouticí moment, vysoká rychlost

Pozor! Tato nastavení neprovádějte během vrtání.

Předvolba otáček (Fig. 1)

1. Kroužek nastavení otáček (9) vám umožní definovat maximální otáčky.
2. Nastavte kroužek nastavení otáček (9) do požadované polohy.
3. Při plně zamáčknutém zapínači/vypínači (10) se motor otáčí jen tak rychle, jak bylo nastaveno pomoci kroužku nastavení otáček (9).
4. Nastavení může proběhnout i během provozu.

Nastavení směru otáčení (Fig. 1)

Pomocí přepínače směru otáčení můžete změnit směr otáčení přístroje.

1. Vyčkejte, než se přístroj úplně zastaví.
2. ñte spínač směru otáčení (8) do požadované polohy:
   Chod vpravo: vrtání a zašroubování šroubů.
   Chod vlevo: uvolňování šroubů.

Přepnutí vrtání/příklepové vrtání (Fig. 1)

1. Vyčkejte, než se přístroj úplně zastaví.
2. Vrtání a šroubování: Nastavte přepínač (1) na symbol „Vrtání“.
3. Příklepové vrtání: Nastavte přepínač (1) na symbol „Příklepové vrtání“.

Pracovní pokyny

• Vždy používejte vhodné nástroje.
- Pokud názor uvízne, přístroj ihned vypněte. Směru otáčení nastavte na chod vlevo a uvízlý nástroj opatrně vytáhněte vytáčením ven.

- Nepoužívejte tupé či poškozené nástroje a příslušenství.

Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Důležité pokyny

Při přetížení se motor automaticky vypne. Po určité době na vychladnutí (čas se liší) nechte motor znovu zapnout.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H 05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 230 V\~
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

Čištění a údržba

Před jakýmkoli nastavením, údržbou nebo opravou vytáhněte napájecí kabel.

⚠️ Práce, které nejsou popsány v tomto návodu k obsluze, přenechte odbornému servisu. Použí-vejte pouze originální díly. Před jakoukoliv údržbou nebo čištěním nechte přístroj vychladnout. Hrozí nebezpečí popálení!

Před každým použitím přístroje zkontrolujte případné zjevné vady, jako jsou uvolněné, opotřebované nebo poškozené součásti, a také správné usazení šroubů nebo jiných součástí. Poškozené díly vyměňte.

Čištění

Nepoužívejte čisticí prostředky ani rozpouštědla. Chemické látky mohou poškodit plastové části přístroje. Přístroj nikdy nečistěte pod tekoucí vodou.

• Spotřebič řádně vyčistěte po každém použití.
• Vyčistěte větrací otvory a povrch přístroje měkkým kartáčkem, štětcem nebo hadříkem.
• Odstraňte třísky, prach a nečistoty případně pomocí vysavače.
• Pravidelně namažte pohyblivé součásti.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: Uhlíkové kartáče, klínový řemen, baterií, vrtáku

* není nutně obsaženo v rozsahu dodávky!

Uložení

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.

Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Baterie nedávat do domovního odpadu, neházet do ohně nebo do vody. Baterie by měly být sbírány, recyklovány nebo ekologicky zlikvidovány. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU) a vnitrostátních zákounů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přirodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

Všeobecné bezpečnostné pokyny pre elektrické náradia

⚠ VÝSTRAHA!

1. Bezpečnost' na pracovisku

2. Elektrická bezpečnost'

Bezpečnostné pokyny pre vítačky

Hladina akustického tlaku L_pA	95 dB(A)
Nepresnost' K_pA	3 dB
Hladina akustického výkonu L_WA	106 dB(A)
Nepresnost' K_pA	3 dB

Noste ochranu sluchu.

Pred začatím akýchkol'vek prác na prístroji vytiahnite zástrčku zo zásuvky. Nebezpečenstvo zásahu elektrickým prúdom.

Pomocné držadlo montáž/naklopenie (Fig. 2/3)

1. Stlačte odblokovanie híbkového dorazu (4).
2. Vložte híbkový doraz (3) do pomocného držadla (7). Dbajte na to, aby ryhovanie híbkového dorazu (3) zaskočilo do ryhovania pomocného držadla (7).
3. Umiestnite hrot híbkového dorazu (3) o požadovanú híbku vrtania x za hrot vrtáka.
4. Pustite odblokovanie híbkového dorazu (4). Híbkový doraz (3) je teraz aretovaný.
5. Vřtajte otvor dovtedy, kým sa hrot híbkového dorazu (4) nedotýka obrábaného predmetu.

1. Otáčajte upínadlo vrtáka (5) dovtedy na (RELEASE), aby sa nástroj mohol vsadit. Pritom pevne držte zadné puzdro 5b) upínadla vrtáka (5) a otáčajte predné puzdro (5a) proti smeru otáčania hodinových ručičiek.
2. Zasuňte nástroj tak hlboko ako je to možné do upínadla vrtáka (5).
3. Otáčajte upínadlo vrtáka (5) na (GRIP), aby ste nástroj upli. Pritom pevne držte zadné puzdro (5b) upínadla vrtáka (5) a otáčajte predné puzdro (5a) v smere otáčania hodinových ručičiek.
4. Aby ste nástroj znova vybrali, odkrúcajte upínadlo vrtáka (5) a nástroj vyberte.

Poloha spínača stupeň 1

Poloha spínača stupeň 2

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnút.

Pred každým nastavením, údržbe alebo oprave vytiahnite siet'ovú zástrčku zo siete.

Diely podliehajúce opotrebeniu*: hlíkové kefy, klinový remeň, batérie, vrtáka

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Skladovanie

Staré zariadenia nevyhadzujte do domového odpadu!
