NÁVOD K OBSLUZE BP 7.000 Garden Kärcher
Použití v souladu s určením 67
Stupně nebezpečí 67
Ochrana životního prostředí.... 67
Příslušenství a náhradní díly.... 67
Rozsah dodávky.... 67
Záruka 67
Popis přístroje 67
Uvedení do provozu.... 67
Provoz 68
Péče a údržba.... 68
Přeprava....68
Skladování 68
Zvláštní příslušenství 68
Pomoc při poruchách 68
Technické parametry 69
Charakteristické vlastnosti 70
EU prohlášení o shodě.... 70
Obecné pokyny
Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené bezpečnostní pokyny. Řid'te se jimi.
Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.
Použití v souladu s určením
Při připojování tohoto výrobku na vodovodní řád je nutno dodržet požadavky normy EN 1717. S případnými otázkami se prosím obrat'te na svého dodavatele instalatérských služeb.
Tento přístroj byl vyvinut pro soukromé použití a není určen pro namáhání při průmyslovém použití.
Přístroj je převážně určený pro použití na zahradě a poskytuje konstantní tlak pro zavlažování zahrady. V případě připojení sprinklerů lze zavlažovat maximálně následující plochy:
• BP 4.500 Garden: 400 m²
• BP 5.000 Garden: 550 m²
• BP 6.000 Garden: 900 m²
• BP 7.000 Garden: 1000 m ^4
- BP 4.500 Garden: 400m^2 - BP 5.000 Garden: 550m^2 - BP 6.000 Garden: 900m^2 - BP 7.000 Garden: 1000m^2
⚠UPOZORNĚNÍ
Nebezpečí úrazu!
Riziko úrazu související s jedovatými látkami. Nepijte vodu čerpanou čerpadlem!
Přípustné čerpané kapaliny
Přípustné čerpané kapaliny:
• Užitková voda
- Studniční voda
- Pramenità voda
- Dešťová voda
- Bazénová voda při dávkování přísad podle určení Teplota čerpané kapaliny nesmí překročit 35 °C.
Nesprávné použití
Upozornění
Výrobce neručí za případné škody, které jsou zapřičiněny nesprávným použitím nebo chybnou obsluhou.
Stupně nebezpečí
⚠NEBEZPEČÍ
- Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.
⚠VAROVÁNÍ
- Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.
⚠UPOZORNĚNÍ
- Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.
POZOR
- Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.
Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo
likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.
Upozornění k obsaženým látkám (REACH)
Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH
Příslušenství a náhradní díly
Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.
Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.
Rozsah dodávky
Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.
Záruka
V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obrat’te s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.
(Adresa viz zadní stranu)
Popis přístroje
Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v rozsahu dodávky (viz obal).
llustrace viz strana s obrázky llustrace A
① Uzavírací víčko 2cestného připojovacího adaptéru
② 2cestný připojovací adaptér pro čerpadla G 1 (není součástí objemu dodávky BP 4.500 Garden)
③ Připojovací adaptér pro čerpadla G 1 (U BP 4.500 Garden 2x v objemu dodávky)
④ Uzavírací zátka
⑤ Připojení G1 (33,3 mm), sací vedení (vstup)
⑥ Plnicí hrdlo s uzavíracím víčkem
⑦ Připojení G1 (33,3 mm), tlakové vedení (výstup)
8 Spínač ZAP/VYP
⑨ Ventil k vypouštění vody
⑩ **Kohoutová přípojka G 1
11**Spojka se systémem Aqua Stop
12**Spojka
⑬ **Postřikovač
14 *Sada sací hadice včetně 3,5m vakuově těsné spirálové hadice připravené k připojení, se sacím filtrem a blokováním zpětného toku
⑮ **Zahradní hadice 1/2" 20 m
⑯ Sítový připojovací kabel se zástrčkou
* Příslušenství obsažené pouze u modelů Set a Set Plus.
** Příslušenství obsažené pouze u modelu Set Plus.
Uvedení do provozu
Doporučujeme používat pouze originální sací hadice Kärcher, komponenty filtrů a hadicové přípojky. Pokud
se používají součásti od jiných výrobců, může dojít k poruchám nasávání čerpané kapaliny, zejména při použití bajonetových spojovacích systémů.
Před uvedením do provozu
Příprava
- Sejměte uzavírací zátku.
- Našroubujte připojovací adaptér do sacího hrdla čerpadla (vstup). Utáhněte rukou.
- Připojte vakuově těsnou sací hadici. Ilustrace B
Upozornění
V případě znečištěné vody doporučujeme namontovat předřazený filtr (viz Zvláštní příslušenství) mezi zpětným ventilem a sací hadicí.
Illustrace C
Upozornění
Pro zkrácení doby opětného nasávání použijte sací hadici s blokováním zpětného toku. Tím se zabrání vyprázdnění sací hadice po použití (viz Zvláštní příslušenství).
- Našroubujte připojovací adaptér do tlakové přípojky čerpadla (výstup). Utáhněte rukou.
- Odšroubujte víko z plnicího hrdla.
- Doplňujte do čerpadla vodu, dokud nezačne přetékat.
Illustrace D
Ilustrace E
Illustrace F
Provoz
- Zasuňte síťovou zástrčku do zásuvky.
- Zapněte přístroj spínačem ZAP. / VYP.
- Pro zkrácení doby sání zvedněte tlakovou hadici asi o 1 m.
- Vyčkejte, dokud čerpadlo nezačne sát a rovnoměrně čerpat.
Illustrace I
⚠UPOZORNĚNÍ
Nebezpečí chodem nasucho
Chod nasucho poškozuje čerpadlo.
Nenechávejte čerpadlo běžet nasucho!
- Nenechávejte čerpadlo během provozu bez dozoru.
POZOR
Nebezpečí zranění. Systém je pod tlakem!
Nebezpečí zranění.
(Tlak viz kapitola Technické údaje)
Ukončení provozu
- Přístroj vypněte spínačem „ZAP / VYP“.
- Odpojte sít'ovou zástrčku ze zásuvky.
Péče a údržba
⚠ NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem.
Před veškerými pracemi na přístroji jej vypněte a odpojte síťovou zástrčku.
Přístroj je bezúdržbový.
Oplach
Upozornění
Při čerpání vody s přisadami propláchněte čerpadlo po každém použití čistou vodou.
Přeprava
⚠UPOZORNĚNÍ
Nebezpečí zranění
Nebezpečí zranění v důsledku převrácení přístroje. Při přepravě dbejte na hmotnost přístroje (viz kapitola Technické parametry) a při přepravě ve vozidlech jej odpovídajícím způsobem zajistěte.
Ruční přeprava
1 Srolujte kabel.
2 Přístroj nadzvedněte a prénášejte pomocí držadla.
Přeprava ve vozidle
1 Zajistěte přístroj proti sklouznutí a překlopení.
⚠UPOZORNĚNÍ
Nebezpečí úrazu
Nebezpečí úrazu v důsledku pádu přístroje. Při přepravě dbejte na hmotnost přístroje (viz technické údaje) a při přepravě ve vozidlech jej náležitě zajistěte.
Skladování
⚠UPOZORNĚNÍ
Nedodržení hmotnosti
Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje.
- Přístroj uložte na místo chráněné před mrazem.
Uložení prístroje
- Odtlakujte prístroj otevřením odběru vody prípojeného na tlakové straně (např. otevřením zahradního postřikovače).
- Vyprázdněte hadice.
- Odstraňte sací a tlakové vedení.
- Vyprázdněte čerpadlo přes ventil k vypouštění vody. Ilustrace H
- Přístroj uložte na místo chráněné před mrazem.
Zvláštní příslušenství
Možné zvláštní příslušenství naleznete na poslední straně tohoto návodu k použití.
Pomoc při poruchách
Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.
| Chyba | Příčina | Odstranění |
| Čerpadlo běží, ale nečerpá | V čerpadle je vzduch. | 1. Zkontrolujte správné uvedení do provozu (viz kapitola Příprava a Provoz). |
| Částice nečistot ucpávají oblast sání. | 1. Sítovou zástrčku vytáhněte ze zásuvky.2. Vyčistěte oblast sání. | |
| Nasávací hadice nebo připojovací adaptér není správně našroubován. | 1. Zkontrolujte, zda je správně nasazeno těsnění.2. Sací hadici a připojovací adaptér utáhněte rukou. | |
| Předřazený filtr je ucpaný. | 1. Vyčistěte předřazený filtr. | |
| Čerpadlo se nerozbíhá nebo se za provozu náhle zastaví | Přerušený přívod proudu. | 1. Zkontrolujte pojistky a elektrické spoje. |
| Čerpací výkon se snižuje nebo je příliš nízký | Oblast sání je ucpaná. | 1. Sítovou zástrčku vytáhněte ze zásuvky.2. Vyčistěte oblast sání. |
| Čerpací výkon čerpadla závisí na dopravní výšce a připojených periferních zařizeních. | 1. Dbejte na max. dopravní výšku (viz kapitola Technické parametry) a v případě potřeby vyberte jiný průměr hadice nebo délku hadice. | |
| Průřez na tlakové straně je zúžený, např. proto, že ventil/kulový kohout není zcela otevřen. | 1. Zcela otevřete ventil/kulový kohout. | |
| Hadice je zalomená na tlakové straně. | 1. Odstraňte zalomení v hadici. | |
| Předřazený filtr je ucpaný. | 1. Vyčistěte předřazený filtr. |
Technické parametry
| BP 4.500 Garden | BP 5.000 Garden | BP 6.000 Garden | BP 7.000 Garden | ||
| BP 4.500 Garden Set Plus | BP 5.000 Garden Set Plus | BP 6.000 Garden Set Plus | |||
| Napětí sítě | V | 230-240 | 230-240 | 230-240 | 230-240 |
| Sítová frekvence | Hz | 50 | 50 | 50 | 50 |
| Jmenovitý výkon | W | 550 | 650 | 1000 | 1100 |
| Čerpané množství, maximální | l/h | 4500 | 5000 | 6000 | 7000 |
| Sací výška (max.) | m | 8 | 8 | 8 | 8 |
| Obsah pevných látek ve vodě kg/m | ^3 | >2,5 | >2,5 | >2,5 | >2,5 |
| Tlak (max.) | MPa (bar) | 0,36 (3,6) | 0,40 (4,0) | 0,45 (4,5) | 0,5 (5,0) |
| Dopravní výška (max.) | m | 35 | 40 | 45 | 50 |
| Čerpací teplota (max.) | °C | 35,0 | 35,0 | 35,0 | 35,0 |
| Velikost částic (max.) přípustných čerpaných kapalin | mm | 1 | 1 | 1 | 1 |
| Typ čerpadla | Jet | Jet | Jet | Jet | |
| Hladina akustického tlaku L_pA | dB(A) | 56 | 58 | 69 | 68 |
| Hladina akustického výkonu L_WA zaručena | dB(A) | 71 | 73 | 84 | 83 |
| Rozměry a hmotnosti | |||||
| Hmotnost (bez příslušenství) | kg | 6,4 | 7,0 | 9,7 | 10,0 |
Upozornění
Důvod výjimky podle nařízení (EU) 2019/1781, příloha
I, oddíl 2 (12): j)
Technické změny vyhrazeny.
Charakteristické vlastnosti
line
| l/h | BP 7.000 Garden | BP 6.000 Garden | BP 5.000 Garden | BP 4.500 Garden | | ------ | --------------- | --------------- | --------------- | --------------- | | 0 | 50 | 45 | 35 | 30 | | 1000 | 45 | 40 | 30 | 25 | | 2000 | 40 | 35 | 25 | 20 | | 3000 | 35 | 30 | 20 | 15 | | 4000 | 30 | 25 | 15 | 10 | | 5000 | 25 | 20 | 10 | 5 | | 6000 | 20 | 15 | 5 | 2 | | 7000 | 15 | 10 | 2 | 1 |


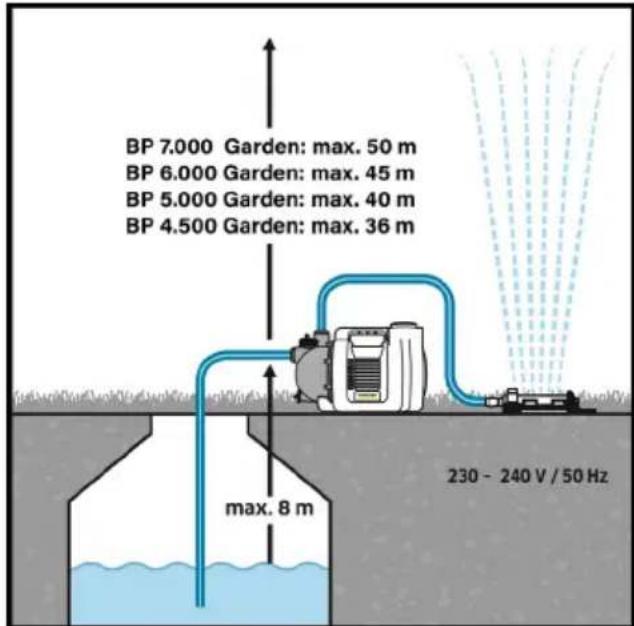

BP 7.000 Garden: max. 50 m BP 6.000 Garden: max. 45 m BP 5.000 Garden: max. 40 m BP 4.500 Garden: max. 36 m max. 8 m 230 - 240 V / 50 HzEU prohlášení o shodě
Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.
Výrobek: Čerpadlo
Typ: 1.645-xxx
Příslušné směrnice EU
Aplikované(á) nařízení
(EU) 2019/1781
Aplikované harmonizované normy
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Použitý postup posouzení shody
2000/14/ES: Příloha V
Hladina akustického výkonu dB(A)
BP 4.500 Garden
Naměřeno: 68
Zaručeno: 71
BP 5.000 Garden
Naměřeno: 70
Zaručeno: 73
BP 6.000 Garden
Naměřeno: 81
Zaručeno: 84
BP 7.000 Garden
Naměřeno: 81
Zaručeno: 83
Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.
Zmocněnec pro dokumentaci:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Německo)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Rozsah dodávky....83
Záruka 83
Popis prístroja 83
Starostlivost' a údržba.... 84
Preprava....84
Skladovanie....84
Technické údaje.... 85
Charakteristické krivky 86
Nebezpečenstvo vzniku poranení!
Nebezpečenstvo vzniku poranení spôsobených jedovatými látkami.
- úžitková voda
• voda zo studní
• voda z prameňov
• dažďová voda
• voda z bazénov pri správnom dávkovaní aditív
- Pripojte nasávaciu hadicu odolnú voči vákuu. Obrázok B
Upozornenie
Chod nasucho poškodzuje čerpadlo. Zabráňte chodu čerpadla nasucho!
Nebezpečenstvo vzniku poranení. Systém je pod tlakom!
Starostlivost' a údržba
⚠NEBEZPEČENSTVO
Nebezpečenstvo zásahu elektrickým prúdom.
Nebezpečenstvo vzniku poranení
1 N a v i ñte kábel.
2 Prístroj nadvihnite a prenášajte pomocou držadla.
Nebezpečenstvo vzniku poranení
Nerešpektovanie hmotnosti
Nebezpečenstvo zranenia a poškodenia
Typ čerpadla Jet Jet Jet Jet
| Hladina akustického tlaku L_pA | d | B | ( | A | ) | 5 |
| Garantovaná hladina akustického výkonu L_WA | d | B | ( | A | ) | 7 |
Rozmery a hmotnosti
Hmotnost' (bez príslušenstva) kg 6,4 7,0 9,7 10,0
Upozornenie

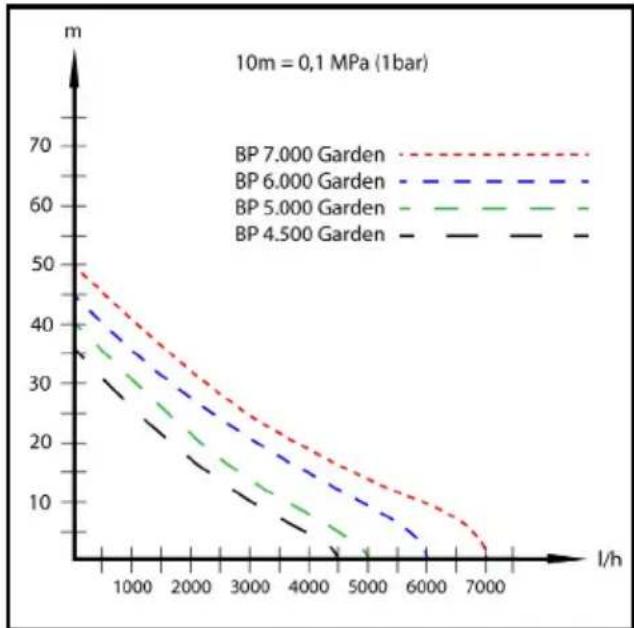

Charakteristické krivky
line
| l/h | BP 7.000 Garden | BP 6.000 Garden | BP 5.000 Garden | BP 4.500 Garden | | ------ | --------------- | --------------- | --------------- | --------------- | | 0 | 50 | 45 | 40 | 35 | | 1000 | 45 | 40 | 35 | 30 | | 2000 | 40 | 35 | 30 | 25 | | 3000 | 35 | 30 | 25 | 20 | | 4000 | 30 | 25 | 20 | 15 | | 5000 | 25 | 20 | 15 | 10 | | 6000 | 20 | 15 | 10 | 5 | | 7000 | 15 | 10 | 5 | 0 |
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Hladina akustického výkonu dB (A)
BP 4.500 Garden
Namerané: 68
Zaručené: 71
BP 5.000 Garden
Namerané: 70
Zaručené: 73
BP 6.000 Garden
Namerané: 81
Zaručené: 84
BP 7.000 Garden
Namerané: 81
Zaručené: 83
