NÁVOD K OBSLUZE K5 Premium Smart Control Flex Kärcher

Bezpečnostní zařízení.... 130

Symboly na přístroji.... 130

Ochrana životního prostředí.... 130

Použití ke stanovenému účelu 130

Příslušenství a náhradní díly.... 130

Rozsah dodávky.... 130

Popis přístroje 130

Montáž 131

První uvedení do provozu 131

Uvedení do provozu.... 132

Provoz 132

Přeprava.... 134

Skladování 134

Péče a údržba.... 134

Nápověda při poruchách 134

Záruka 135

Technické údaje 135

EU prohlášení o shodě.... 136

Aplikace KÄRCHER Home & Garden

Zařízení lze ovládat přímo vysokotlakou pistolí nebo pomocí mobilní zařízení® vybavených bezdrátovou technologií Bluetooth. K tomu je nutná aplikace KÄRCHER Home & Garden.

Aplikace také obsahuje:

• Informace o montáži a uvedení do provozu
• Informace o oblastech použití
- Tipy a triky
• FAQ s podrobným odstraňováním poruch
• Připojení k servisnímu středisku KÄRCHER

Aplikaci je možné si stáhnout zde:

Ochranná známka

• Bluetooth®Slovní značka a loga jsou registrované ochranné známky společnosti Bluetooth SIG, Inc. Jakékoli použití těchto značek společností Alfred Kärcher SE & Co. KG je podloženo licencí.
• Google Play™ a Android™ jsou ochranné známky nebo registrované ochranné známky společnosti Google Inc.
• Apple ^® a App Store ^® jsou ochranné známky nebo registrované ochranné známky společnosti Apple Inc.

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řid'te se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Bezpečnostní zařízení

⚠VAROVÁNÍ

Nebezpečí úrazu!

Vážná zranění v důsledku chybějících, upravených nebo neúčinných bezpečnostních zařízení. Neobcházejte ani neodstraňujte bezpečnostní zařízení, ani je nevyřazujte z činnosti. Bezpečnostní mechanismy slouží pro vaši ochranu.

Hlavní spínač

Hlavní spínač brání nechtěnému provozu přístroje.

Zajištění vysokotlaké pistole

Zajištění zablokuje páku vysokotlaké pistole a zabrání neúmyslnému zapnutí přístroje.

Funkce automatického zastavení

Při uvolnění páky vysokotlaké pistole vypne tlakový spínač čerpadlo a vysokotlaký paprsek se zastaví. Při stlačení páky se čerpadlo opět zapne.

Motorový jistič

V případě příliš velkého odběru proudu motorový jistič přístroj vypne.

Symboly na přístroji

Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný.

Přístroj chraňte před mrazem.

Přístroj se nesmí připojovat přímo k veřejnému vodovodnímu řádu.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Procesy čištění, u nichž vzniká odpadní voda obsahující oleje, např. mytí motoru, mytí spodků

vozidel se smí provádět pouze v mycích boxech s odlučovačem oleje.

Práce s čisticími prostředky se smí provádět výhradně na vodotěsných pracovních plochách s připojením ke kanalizaci odpadních vod. Čisticí prostředky nesmí proniknout do vod nebo půdy.
Odběr vody z veřejných vod je v některých zemích zakázaný.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Použití ke stanovenému účelu

Vysokotlaký čistič používejte výhradně pro soukromé domácí použití.

Vysokotlaký čistič je určený pro čištění strojů, vozidel, zdiva, nářadí, fasád, teras, zahradního náčiní atd. vysokotlakým vodním paprskem.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Popis přístroje

Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v rozsahu dodávky (viz obal).

Ilustrace viz strana s obrázky

Illustrace A

Illustrace B

1 Stojan s držadlem
② Vodní přípojka s vestavěným sítem
③ Přepravní kolo

④ Clona

⑤ Vedení hadice

⑥ Hlavní spínač „0/OFF“ / „I/ON“

⑦ Místo uložení pracovních nástavců

⑧ Vysokotlaká hadice

⑨ *Láhev na čisticí prostředek Plug 'n' Clean

⑩Uložení / Parkovací poloha pro vysokotlakou pistoli

⑪ Tryska Multi-Jet 3 v 1 se 3 typy stříkání (viz také kapitola Smart Control System)

⑫ Vysokotlaká pistole Smart Control

⑬ LCD displej (viz také kapitola LCD displej)

⑭ Zámek bateriové přihrádky

15 Bateriová přihrádka

⑯ Tlačítka „+/-“ pro ovládání tlaku

⑰ Zajištění vysokotlaké pistole

⑱ Tlačítko k odpojení vysokotlaké hadice od vysokotlaké pistole

19 Páka vysokotlaké pistole

20 Přepravní držadlo, teleskopické

21 Držadlo

22 Držák hadice

24 Ruční klika pro hadicový buben

25 Typový štítek

26 Přihrádka na příslušenství

27 Háček pro připevnění síťky

28 Sítka pro přihrádku na příslušenství

29 Sítové přívodní vedení se síťovou zástrčkou

③0 Dodané šrouby a hmoždinky

31 Spojka pro vodní přípojku

③2 * Zahradní hadice (vyztužená tkaninou, průměr nejméně 1/2 palce (13,5 mm), délka nejméně 7,5 m, s běžně dostupnou rychlospojkou)

③3* Sací hadice KÄRCHER pro zásobování vodou z otevřených nádrží (Obj. č. 2.643-100.0)

* dodateènì nutné

LCD displej

Illustrace C

① Oblast použití (1-MĚKKÁ / 2-STŘEDNÍ / 3-TVRDÁ, každá se 2 úrovněmi tlaku)

② Zobrazeni funkce BOOST

③ Doporučení druhu trysek (plochá tryska / čisticí prostředek / rotační tryska)

④ Zobrazení Bluetooth ^® spojení

⑤ Stav intenzity signálu (4 stupně)

⑥ Stav baterie (vybitá, téměř vybitá, z poloviny nabitá, plná)

⑦ Stupeň čisticího prostředku (1 / 2 / 3)

Dodané šrouby a hmoždinky

Illustrace D

①Stojanové hmoždinky (2 kusy)

② Šroub 4x22 (2 kusy)

③ Šroub 4x16 (10 kusů)

Montáž

Ilustrace viz strana s obrázky.

Před uvedením do provozu namontujte volně přiložené součástky na přístroj.

Připravte si dodané šrouby a příslušný šroubovák.

Montáž kol

1. Zasuňte kola.

Upozornění

Dávejte pozor na ustavení otvoru.

Ilustrace E

1. Každé kolo zajistěte 1 šroubem.

Montáž stojanu

1. Zasuňte stojan.

Illustrace F

1. Zastrčte 2 hmoždinky do otvorů až na doraz.

2. Stojan zajistěte 2 šrouby.

Montáž úložiště pro pracovní nástavce

1. Zavěste úložiště pro pracovní nástavce.

2. Úložiště zajistěte 2 šrouby. Ilustrace G

3. Clonu zajistěte 4 šrouby. Ilustrace H

Montáž přepravního držadla

1. Nasadte přepravní držadlo. Ilustrace I

Montáž sít'ky s příslušenstvím

1. Sít'ku s příslušenstvím zavěste na háčky. Ilustrace J

Zastrčení vysokotlaké hadice do vedení hadice

1. Vysokotlakou hadici zastrčte zezadu skrze vedení hadice.

Illustrace K

Montáž spojky pro vodní přípojku

1. Našroubujte spojku pro vodní přípojku na vodní přípojku přístroje.

Illustrace L

První uvedení do provozu

Upozornění

Pokud nepoužíváte zařízení na svém mobilním zařízení prostřednictvím a Bluetooth®Připojení, musíte provést pouze kroky v části „Spárování vysokotlaké pistole“.

Stáhněte si aplikaci a zaregistrujte své zařízení

1. Stáhněte si aplikaci KÄRCHER Düm a zahrada (viz kapitola Aplikace KÄRCHER Home & Garden).

2. Spuštění aplikace KÄRCHER Home & Garden:

3. Přihlaste se do aplikace KÄRCHER Home & Garden. V případě potřeby si k tomu vytvořte účet.

4. Naskenujte přiložený QR kód. Vysokotlaký čistič je zaregistrován.

Upozornění

Pokud nemáte po ruce přiložený QR kód, můžete zařízení zaregistrovat také pomocí čísla dílu a sériového čísla. Obě čísla jsou uvedena na typovém štítku.

1. Postupujte podle pokynů aplikace KÄRCHER Home & Garden.

Upozornění

Nezapomeňte to udělat před připojením vysokotlaké pistole Bluetooth® Aktivujte na svém mobilním zařízení.

Připojení vysokotlaké pistole

Upozornění

Podrobný popis k připojení najdete na stránce https://www.kaercher.com/FCR.

1. Sítovou zástrčku vysokotlakého čističe zapojte do zásuvky.

Zařízení se přepne do režimu párování na 60 s. Během této doby je možné vysokotlakou pistoli připojit.

1. Po dobu nejmén 3 sekund přidržte stlačená současně tlačítka „+“ a „-“ na vysokotlaké pistoli. Je-li připojení úspěšné, je třeba dodržet tlakové úrovně, jak ukazuje rádiová a Bluetooth® ikona zobrazená na displeji.

Illustrace M

Spojení Bluetooth ^® mezi mobilním zařízením a vysokotlakým čističem je navázáno automaticky.

Upozornění

V případě potřeby můžete použit spojení přes Bluetooth® rovněž později stisknutím tlačítka „-“ po dobu 10 sekund.

1. Pokud pokus o spárování selhal:

a Sít'ovou zástrčku vysokotlakého čističe vytáhněte ze zásuvky.
b V y čkejte 20 sekund.
c Vysokotlakou pistoli znovu připojte.

Uvedení do provozu

1. Postavte přístroj na rovnou plochu.
2. Vysokotlakou hadici odviňte úplně.
3. Vysokotlakou hadici úplně protáhněte vedením hadice směrem dopředu a odsstraňte případné smyčky a zakroucení.
4. Vysokotlakou hadici zasuňte do vysokotlaké pistole, až slyšitelně zaskočí.

Upozornění

Dbejte na správné ustavení vsuvky. Ilustrace N

1. Zkontrolujte bezpečné spojení zatáhnutím za vysokotlakou hadici.

2. Zastrčte sít'ovou zástrčku do zásuvky.

Zásobování vodou

Připojovací hodnoty viz typový štítek nebo kapitola Technické údaje. Dodržujte předpisy stanovené vodárnou.

POZOR

Škody způsobené znečištěnou vodou

Znečištení vody může poškodit čerpadlo i příslušenství. K ochraně doporučuje firma KÄRCHER použivání vodního filtru KÄRCHER (zvláštní příslušenství, objednací číslo 4.730-059).

Připojení k vodovodu

POZOR

Hadicová spojka s Aquastopem na vodní přípojce přístroje

Poškození čerpadla

Nikdy nepoužívejte hadicovou spojku s Aquastopem na vodní přípojce přístroje.

Můžete používat spojku Aquastop na vodovodním kohoutku.

1. Zahradní hadici nastrčte na spojku pro vodní přípojku.
2. Zahradní hadici připojte k vodovodu.
3. Úplně otevřete vodovodní kohoutek. Ilustrace O

Nasávání vody z otevřených nádrží

Tento vysokotlaký čistič je vhodný pro odsávání povrchové vody sací hadicí KÄRCHER, např.z kádí na dešťovou vodu nebo rybníčků (maximální sací výška viz Technické údaje).

1. Odšroubujte spojku z vodní přípojky.
2. Sací hadici naplňte vodou.
3. Sací hadici našroubujte na vodní přípojku přístroje a zavěste ji do vodního zdroje (např.. káď na dešťovou vodu).

Odvzdušnění přístroje

1. Zapněte přístroj „I/ON”.
2. Odblokujte páku vysokotlaké pistole.

3. Stiskněte páku vysokotlaké pistole. Přístroj se zapne.

4. Nechte přístroj běžet po dobu nanejvýše 2 minut, dokud u vysokotlaké pistole nevystoupí voda bez bublinek.

5. Uvolněte páku vysokotlaké pistole.
6. Zajistěte páku vysokotlaké pistole.

Provoz

POZOR

Nebezpečí poškození!

Poškození čerpadla při chodu nasucho.

Přístroj vypněte, pokud se nenatlakuje během 2 minut. Postupujte podle pokynů uvedených v kapitole Nápověda při poruchách.

Smart Control System

Úrovně tlaku a dávkování čisticího prostředku lze zvolit pomocí tlačítek „+/-“ na vysokotlaké pistoli. Typ stříkání lze změnit otočením trysky Multi Jet 3 v 1.

Upozornění

Citlivost materiálů se může velmi lišit v závislosti na věku a stavu. Doporučení proto nejsou závazná.

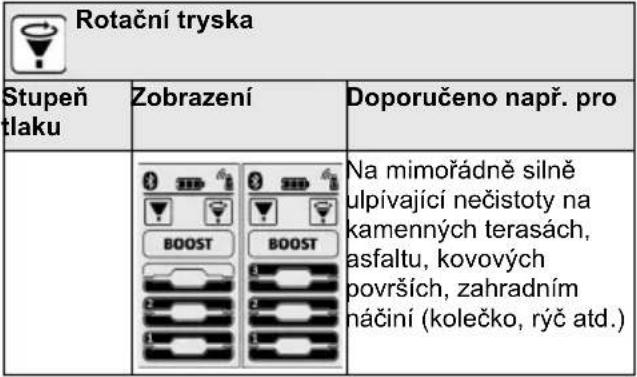

Plochá tryska
Stupeň tlaku	Zobrazení	Doporučeno např. pro
		Kamenné terasy, asfalt,kovové povrchy,zahradní nářadí(kolečko, rýč atd.)
2MEDIUM		Automobily / motocykly,cihlové povrchy,omítnuté stěny, plastovýnábytek
1SOFT		Dřevěné plochy, jízdníkolo, pískovcové plochy,ratanový nábytek

Tryska čisticího prostředku
Stupeň tlaku	Zobrazení	Doporučeno např. pro
		Provoz s čisticím prostředkem. Dávkování koncentrace čisticího prostředku podle potřeby

Provoz s vysokým tlakem

POZOR

Poškození lakovaných nebo citlivých povrchů

Povrchy jsou poškozeny při příliš nízké vzdálenosti paprsku vody nebo v důsledku volby nevhodného pracovního nástavce.

Dodržujte nejméně 30 cm vzdálenost paprsku vody při čištění lakovaných povrchů.

Pneumatiky, lak či citlivé povrchy jako dřevo nečistěte frézou na nečistoty.

1. Zasuňte pracovní nástavec 3-v-1 Multi Jet a zafixujte ho otočením o 90°. Při tom dbejte na ustavení!

Illustrace P

POZOR

Změna typu trysky při stisknutí páky vysokotlaké pistole

Poškození trysky

Před změnou typu stříkání uvolněte páku vysokotlaké pistole.

1. Zvolte typ paprsku. K tomuto účelu pootáčejte pracovní nástavec 3-v-1 Multi Jet, až je nahoře viditelné potřebné zobrazení paprsku.

Illustrace Q

1. Zapněte přístroj („I/ON“).
2. Odblokujte páku vysokotlaké pistole.
3. Stiskněte páku vysokotlaké pistole. Přístroj se zapne.

Aktivace funkce BOOST

K čištění mimořádně silných znečištění lze funkci BOOST aktivovat po dobu 30 sekund bez ohledu na nastavenou úroveň tlaku. Při tom se zvýší tlak vody.

1. Podržte tlačítko „+“ na vysokotlaké pistoli, dokud se na LCD displeji nezvýrazní indikace BOOST.

Illustrace R

Po uplynutí funkce BOOST pracuje přístroj s dříve nastavenou úrovní tlaku.

Jakmile displej prěstane blikat, funkce BOOST je opět k dispozici.

Provoz s čisticím prostředkem

⚠NEBEZPEČÍ

Nerespektování bezpečnostního listu

Vážná poškození zdraví v důsledku neodborného použití čisticích prostředků.

Ridte se bezpečnostním listem výrobce čisticích prostředků, zejména pokyny ohledně osobní ochranné výstroje.

Upozornění

Čistící prostředek lze přidávat výhradně při nízkém tlaku.

Upozornění

Pro provoz s čisticími prostředky je zapotřebí láhev na čisticí prostředek Plug 'n' Clean. Čisticí prostředky KÄRCHER je možné zakoupit již připravené k užívání v láhvi na čisticí prostředek Plug 'n' Clean.

1. Odejměte víko láhve na čisticí prostředek Plug 'n' Clean.
2. Zatlačte láhev na čisticí prostředek s otvorem směrem dolů do připojení pro čisticí prostředek Plug 'n' Clean.

Illustrace S

1. Otáčejte pracovním nástavcem 3-v-1 Multi Jet na trysku čisticího prostředku „MIX“, dokud se na indikaci tlaku vysokotlaké pistole nerozsvítí LCD kontrolka „MIX“.

Za provozu je roztok čisticího prostředku přidáván do vodního paprsku.

1. Pomocí tlačítek +/- vysokotlaké pistole nastavte požadovanou koncentraci čisticího prostředku.

Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek na suchý povrch a nechte působit (nikoliv zaschnout).
2. Uvoln ěnou nečistotu opláchněte vysokotlakým paprskem.

Po provozu s čisticím prostředkem

1. Vytáhněte láhev na čisticí prostředek Plug 'n' Clean z úchytu a uzavřete ji víkem.
2. Pro účely ukládání láhev na čisticí prostředek umístěte do úchytu s víkem nahoru.
3. Přístroj vypláchněte čistou vodou po dobu cca 30 sekund.

Přerušení provozu

1. Uvolněte spouštěcí páčku vysokotlaké pistole. Při uvolnění páky se čerpadlo vypne. Vysoký tlak zůstane v systému zachován.
2. Zajistěte páku vysokotlaké pistole. Ilustrace T
3. Vysokotlakou pistoli s pracovním nástavcem nastavte do parkovací polohy.
4. V případě pracovních přestávek nad 5 minut přístroj vypněte „0/OFF”.

Ukončení provozu

⚠UPOZORNĚNÍ

Nebezpečí úrazu!

Zranění v důsledku vody, která nekontrolovaně uniká pod vysokým tlakem.

Vysokotlakou hadici odpojte od vysokotlaké pistole nebo od přístroje jen tehdy, když systém není pod tlakem.

1. Uvolněte spouštěcí páčku vysokotlaké pistole.
2. Zavřete vodovodní kohoutek.
3. Stiskněte páku vysokotlaké pistole po dobu 30 sekund.

Systém se zbaví zbylého tlaku.

1. Uvolněte spouštěcí páčku vysokotlaké pistole.
2. Zajistěte páku vysokotlaké pistole.
3. Vypněte přístroj „0/OFF“.
4. Odpojte přístroj od zásobování vodou.
5. Sítovou zástrčku vytáhněte ze zásuvky.

Přeprava

⚠UPOZORNĚNÍ

Nebezpečí zranění a poškození v souvislosti s hmotností přístroje!

Zranění a poškození.

Při přepravě a skladování zohledněte hmotnost přístroje.

Přenášení přístroje

1. Přístroj nadzvedněte a prénášejte pomocí držadla.

Tažení přístroje

1. Vytáhněte přepravní držadlo, dokud neuslyšíte cvaknutí.

2. Přístroj tahejte za přepravní držadlo.

Přeprava přístroje ve vozidle

1. Před přepravou ve vodorovné poloze vytáhněte láhev na čisticí prostředek Plug 'n' Clean z úchytu a uzavřete ji víkem.

2. Zajistěte přístroj proti sklouznutí a překlopení.

Skladování

⚠UPOZORNĚNÍ

Nebezpečí zranění a poškození v souvislostí s hmotností přístroje!

Zranění a poškození.

Při přepravě a skladování zohledněte hmotnost přístroje.

Ukládání přístroje

1. Odstavte prístroj na rovnou plochu.
2. Odpojte pracovní nástavec od vysokotlaké pistole.
3. Stiskněte odpojovací tlačítko na vysokotlaké pistoli a odpojte vysokotlakou hadici od vysokotlaké pistole.
4. Bez hadicového navijáku: Uložte vysokotlakou hadici v přístroji.

POZOR

Poškození vysokotlaké hadice

Poškození vysokotlaké hadice v důsledku nesprávného směru otáčení

Při navíjení dbejte na směr otáčení hadicového bubnu.

1. S hadicovým navijákem: Pomocí ruční kliky otáčejte hadicovým bubnem proti směru hodinových ručiček a navíjejte vysokotlakou hadici.

2. Uložte síťové přívodní vedení a příslušenství v přístroji.

Před delším skladování dbejte na dodatečná upozornění, viz kapitolu Péče a údržba.

Ochrana před mrazem

POZOR

Nebezpečí mrazu

Ne zcela vypuštěné přístroje mohou být zničeny mrazem.

Přístroj a příslušenství zcela vyprázdněte.

Přístroj chraňte před mrazem.

Splněno musí být následující:

• Přístroj je odpojen od zásobování vodou.

• Vysokotlaká pistole je odpojena od vysokotlaké hadice.

• Zapněte přístroj „I/ON”.

• Vyčkejte maximálně 1 minutu, dokud voda zcela nepřestane unikat z vysokotlaké hadice.

• Vypněte přístroj.

• Přístroj s kompletním příslušenstvím skladujte v prostoru odolném proti mrazu.

Péče a údržba

⚠NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Zranění v důsledku kontaktu s částmi pod elektrickým proudem

Vypněte přístroj.

Odpojte síťovou zástrčku.

Přístroj je bezúdržbový, tj. nemusíte provádět pravidelné údržbářské práce.

Čištění síta ve vodní přípojce

POZOR

Nebezpečí poškození!

Poškození síta v důsledku nesprávného čištění. Síto čistěte pouze pod tekoucí vodou proti směru proudění.

Nepoužívejte špičaté nebo tvrdé předměty jako např. jehly nebo drátěné kartáče.

POZOR

Nebezpečí poškození!

Poškození přístroje a příslušenství při provozu bez síta nebo s poškozeným sítem.

Před vsazením síta do vodní přípojky zkontrolujte, zda není síto poškozené. Poškozené síto ihned vyměňte. Neprovozujte přístroj bez síta.

V případě potřeby vyčistěte síto ve vodní přípojce.

1. Odšroubujte spojku na vodní přípojce.
2. Vytáhněte síto. Ilustrace U
3. Síto očistěte pod tekoucí vodou.
4. Síto vsad'te do vodní přípojky.

Výměna baterií vysokotlaké pistole

Jsou potřeba dvě baterie nebo akumulátory typu AAA. Ilustrace V

1. Stiskněte uzavírací šoupátko. Ilustrace W

2. Otevřete bateriovou přihrádku.

3. Vyjměte baterie.

4. Vložte nové baterie a dbejte při tom na správné ustavení pólů.

5. Zavřete bateriovou přihrádku.

6. Použité baterie zlikvidujte podle platných zákonných předpisů.

Nápověda při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

⚠NEBEZPEČÍ

Nebezpečí ohrožení života!

Smrtelná poranění v důsledku zásahu elektrickým proudem při kontaktu s částmi pod napětím.

Nedotýkejte se částí pod napětím.

Vypněte přístroj.

Sít'ovou zástrčku vytáhněte ze zásuvky.

Přístroj neběží

1. Stiskněte páku vysokotlaké pistole. Přístroj se zapne.

2. Zkontrolujte, zda údaj o napětí na typovém štítku shoduje s napětím zdroje el. proudu.

3. Zkontrolujte nezávadnost síťového přívodního vedení.

4. Je-li motor přetížený a motorový ochranný spínač aktivovaný:

a Vypněte přístroj „0/OFF“.

b Nechte přístroj vychladnout po dobu 1 hodiny.

c Zapněte přístroj „I/ON“ a opět ho uvedte do provozu.

Pokud se porucha opakuje, nechte provést kontrolu přístroje zákaznickým servisem.

Přístroj se nerozběhne, motor bručí

Ztráta napětí z důvodu slabé elektrické sítě nebo při použití prodlužovacího kabelu

1. Při zapnutí nejprve stiskněte páku vysokotlaké pistole, poté přístroj zapněte „I/ON”.

Přístroj se nenatlakuje

Přívod vody je příliš malý.

1. Úplně otevřete vodovodní kohoutek.

2. Zkontrolujte, zda přívod vody vykazuje dostatečné čerpané množství.

3. Zkontrolujte nastavení na pracovním nástavci.

4. Zkontrolujte, že maximální sací výška nebyla překročena.

Síto ve vodní přípojce je znečištěné.

1. Vytáhněte síto ve vodní přípojce pomocí plochých kleští.

2. Síto očistěte pod tekoucí vodou. Ilustrace U

V přístroji je vzduch.

1. Odvzdušněte přístroj:

a Přístroj zapněte bez připojeného pracovního nástavce na dobu maximálně 2 minut.

b Stiskněte vysokotlakou pistoli a vyčkejte, dokud u vysokotlaké pistole nevystoupí voda bez bublinek.

c P řipojte pracovní nástavec.

Silné výkyvy tlaku

1. Čištění vysokotlaké trysky:

a Odstraňte jehlou nečistoty z otvoru trysky.

b Vysokotlakou trysku vypláchněte zepředu vodou.

1. Zkontrolujte množství přiváděné vody.

Přístroj netěsný

1. Nepatrná netěsnost přístroje má technické příčiny. V případě silné netěsnosti se obraťte na autorizovaný zákaznický servis.

Nedochází k nasávání čisticího prostředku

1. Pracovní nástavec 3-v-1 Multi Jet otočte na trysku čisticího prostředku „MIX“.

2. Zkontrolujte, zda je láhev na čisticí prostředek Plug 'n' Clean usazena otvorem dolů v přípojení pro čisticí prostředky.

Na vysokotlaké pistoli není indikace tlaku Ilustrace X

1. Zkontrolujte baterie a v případě potřeby je vyměňte.

2. Zmenšete vzdálenost mezi vysokotlakou pistolí a vysokotlakým čističem.

3. Znovu provedte připojení vysokotlakého čističe, viz kapitola První uvedení do provozu.

Funkce BOOST se na displeji nezobrazí a nelze ji spustit pomocí aplikace KÄRCHER Home & Garden Přístroj je přehřátý.

1. Zkontrolujte teplotu na přívodu vody (maximální teplota na přívodu vody viz kapitola Technické údaje).

2. Snižte teplotu na přívodu vody, aby se motor více ochladil.

Chybová hlášení Ilustrace Y

1. Vypněte přístroj „0/OFF“.

2. Sít'ovou zástrčku vytáhněte ze zásuvky.

3. Po 20 sekundách zasuňte síťovou zástrčku zpět do zásuvky.

4. Zapněte přístroj „I/ON”.

Pokud se porucha opakuje, nechte provést kontrolu přístroje zákaznickým servisem.

Nouzový provoz

Pokud je regulace tlaku na vysokotlaké pistoli vadná, vysokotlaký čistič pracuje na maximální úrovni.

1. Deaktivace nouzového provozu:

a Vypněte přístroj „0/OFF“.
b Sít'ovou zástrčku vytáhněte ze zásuvky.
c Po 20 sekundách zasuňte síťovou zástrčku zpět do zásuvky.
d Z a p n ěte přístroj „I/ON”.

Pokud se porucha opakuje, nechte provést kontrolu přístroje zákaznickým servisem.

Vysokotlaká pistole nefunguje správně Ilustrace Z

V elektronice vysokotlaké pistole došlo k vnitřní chybě.

1. Stiskněte uzavírací šoupátko.

Illustrace W

1. Otevřete bateriovou přihrádku.
2. Vyjměte baterie.
3. Vložte baterie a dbejte při tom na správné ustavení pólů.
4. Zavřete bateriovou přihrádku.

Pokud se porucha vyskytne opakovaně, nechejte vysokotlakou pistoli zkontrolovat zákaznickým servisem.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obrat’te s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.

(Adresa viz zadní stranu)

Další informace o záruce (jsou-li k dispozici) naleznete v servisní sekci na webové stránce místního zastoupení firmy Kärcher v části „Dokumenty ke stažení“.

Technické údaje

		K 5Smart Control Flex	K 5Premium Smart Control Flex
Elektrické připojení
Napětí	V		230
Fáze ~ 1 1
Kmitočet	Hz	50	50
Příkon	kW	2,1	2,1
Krytí		IPX5	IPX5
Třída krytí		I	I
Sítové jištění (se zpožděnou reakcí)	A	10	10
Vodní přípojka
Přívodní tlak (max.)	MPa	1,2	1,2
Vstupní teplota (max.)	°C	40	40
Vstupní množství (min.)	l/min	10	10
Sací výška (max.)	m	0,5	0,5

	K 5	K 5
	Smart	Premium
	Control	Smart
	Flex	Control
		Flex

Výkonnostní údaje přístroje

Provozní tlak MPa 12,5 12,5
Max. přípustný tlak MPa 14,5 14,5
Čerpané množství, voda l/min 7,5 7,5
Čerpané množství, maximální	l/min 8,3 8,3
Čerpané množství, čisticí prostředek	l/min 0,3 0,3
Reaktivní síla vysokotlaké pistole	N	2	0

Rozměry a hmotnosti

Typická provozní hmotnost kg 15,3 15,5
Délka mm	405	417
Šířka		mm	306	306
Výška		mm	584	584

Rádiový modul SRD

Kmitočet	MHz 868,7-869,2	868,7-869,2
Vysílací výkon ERP	mW 0,53	0,53

rádiový modul Bluetooth

Kmitočet	GHz	2,45	2,45
Vysílací výkon ERP	mW	6,3 6,3

Zjištěné hodnoty podle EN 60335-2-79

Hodnota vibrací rukou/paží m/s2		1,2 1,2
Nejistota K	m/s2	0,6 0,6
Hladina akustického tlaku LpA	dB(A)	77	77
Nejistota KpA	dB(A)	3	3
Hladina akustického výkonu LWA + Nejistota KWA	dB(A)	93	93

Důvod výjimky podle nařízení (EU) 2019/1781, přiloha I, oddíl 2 (12): j)

Technické změny vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže uvedený výrobek odpovídá příslušným ustanovením uvedených směrnic a předpisů. V případě provedení námi neschválené změny výrobku ztrácí toto prohlášení svoji platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.324-xxx

Směrnice a nařízení

Aplikované(á) nařízení

(EU) 2019/1781

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.2.2

EN IEC 63000: 2018

Použitý postup k posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

Naměřeno: 90

Zaručeno: 93

Jméno a adresa

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Nebezpečenstvo vzniku poranení!

Pri uvolnení páky na vysokotlakovej pištoli tlakový spínač vypne čerpadlo a vysokotlakový prúd sa zastaví. Ked' sa páka stlačí, čerpadlo sa znovu zapne.

Motorový istič

Vysokotlakový čistič používajte výhradne v domácnostiach.

Dodané skrutky a hmoždinky

Obrázok D

① Rozperka opornej nohy (2 kusy)
2 Skrutka 4x22 (2 kusy)
③ Skrutka 4x16 (10 kusov)

Montáž

Montáž prepravného držadla

1. Siet'ovú zástrčku vysokotlakového čističa zasuňte do zásuvky.

a Siet'ovú zástrčku vysokotlakového čističa vytiahnite zo zásuvky.

b P o čkajte 20 sekúnd.

c Znovu pripojte vysokotlakovú pištol'.

Nebezpečenstvo vzniku poškodení!

1. Pracovný nadstavec 3-in-1 Multi Jet zasuňte do vysokotlakovej pištole a upevnite ho otočením o 90°. Pritom dbajte na zarovnanie!

Obrázok P

POZOR

1. Podržte stlačené tlačidlo „+“ na vysokotlakovej pištoli, kým sa na LCD displeji nezvýrazní indikácia BOOST.

Obrázok R

Nebezpečenstvo vzniku poranení!

Pri navíjaní dbajte na smer otáčania hadicového bubna.

Ošetrovanie a údržba

⚠NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom

Vytiahnite sietovú zástrčku zo zásuvky.

Nebezpečenstvo vzniku poškodení!

Nebezpečenstvo vzniku poškodení!

Nebezpečenstvo vzniku smrtel'ných poranení!

Nedotýkajte sa častí pod napätím.

Vypnite prístroj.

Sietovú zástrčku vytiahnite zo zásuvky.

Prístroj nebeží

c Pripojte pracovný nadstavec.

Silné výkyvy tlaku

a Nečistoty z otvoru dýzy odstráňte ihlou.

b Vysokotlakovú hubicu spredu prepláchnite vodou.

Rádiový modul Bluetooth

Frekvencia GHz	2,45	2,45
Vysielaci výkon ERP		mW	6,3 6,3

Zistené hodnoty podl'a EN 60335-2-79

Hodnota vibrácií ruka-ra-meno	m/s ^2	1,2 1,2
Neistota K	m/s ^2	0,6 0,6
Hladina akustického tlaku L _pA	dB(A)	77 77
Neistota K _pA	dB(A)	3 3
Hladina akustického výko-nu L _WA + Neistota K _WA	dB(A)	93 93

Výrobok: Vysokotlakový čistič

Typ: 1.324-xxx

Smernice a nariadenia

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.2.2

EN IEC 63000: 2018

Hladina akustického výkonu dB (A)

Namerané: 90

Zaručené: 93

Meno a adresa
