NÁVOD K OBSLUZE Electric Scooter Series 3 ACER

Uživatelská příručka / Podręcznik użytkownika

Online uživatelská příručka a uživatelská příručka pro aplikaci

Online návod na použivanie a návod na použivanie aplikácie

Koloběžka *1
3mm šestihranný klíč *1
Uživatelská příručka *1
Záruční příručka *1
Nabíječka baterie *1
Šroub M5*14L *4 ks

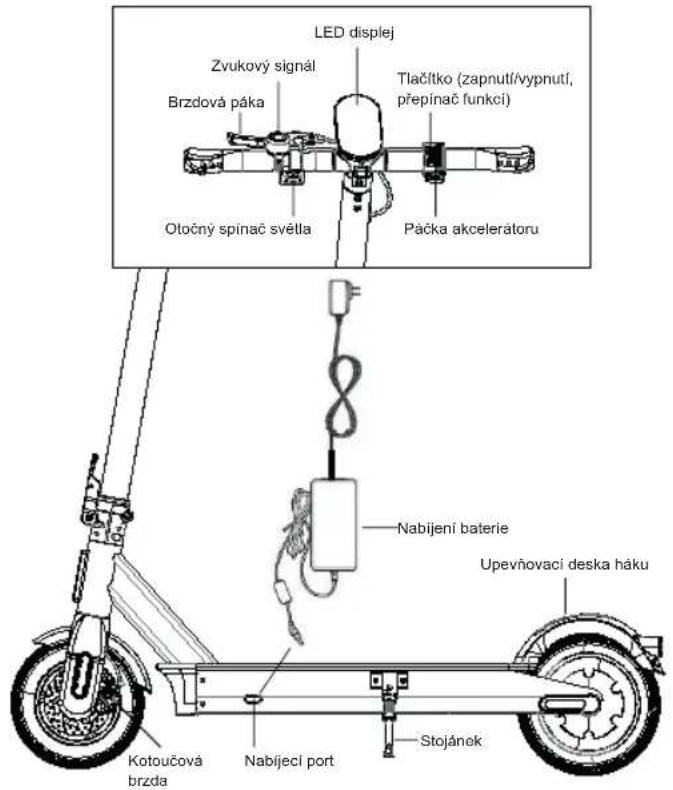

II. Díly

LED displej Zvukový signál Brzdová páka Tlačítko (zapnutí/vypnutí, přepínač funkci) Otočný spínač světla Páčka akcelerátoru Nabíjení baterie Upevňovací deska háku Kotoučová brzda Nabíjecí port Stojánek

Ridítka Přední světlo Upevňovací hák Konektor 3mm šestihranný klíč (součástí dodávky) M5 šestihranné šrouby (4 ks) Přední trubka Aretační tlačítko Sklopná páčka Skládací mechanismus Hlavová trubka Protiskluzová prýžová podložka Blatník zadního kola Zadní světlo Nášlapná plocha

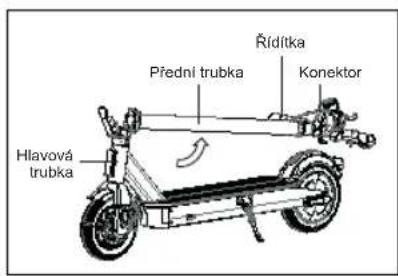

III. Montáž

Hlavová trubka Přední trubka Konektor Řídlíka

① Zvedněte přední trubku spolu s konektorem a řídítky do úrovně hlavové trubky.

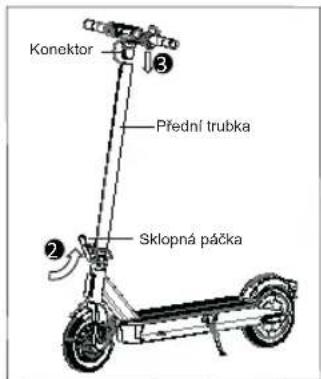

Konektor Přední trubka Sklopná páčka

② Sklopnou páčku zajistěte.

③ Vložte konektor do prední trubky.

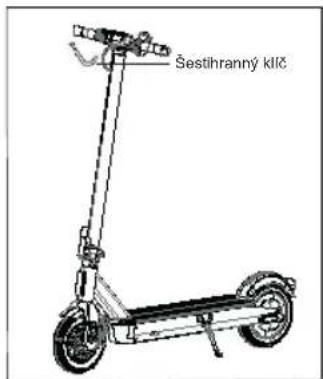

Šestihranný klíč

4 Šrouby M5 na obou stranách trubky zajistěte šestihranným klíčem.

IV. Dobití baterie

Před první jízdou koloběžku nabijte.

Poznámka: Kontrolka nabíječky při nabíjení svítí červeně a po dokončení nabíjení se změní na zelenou.

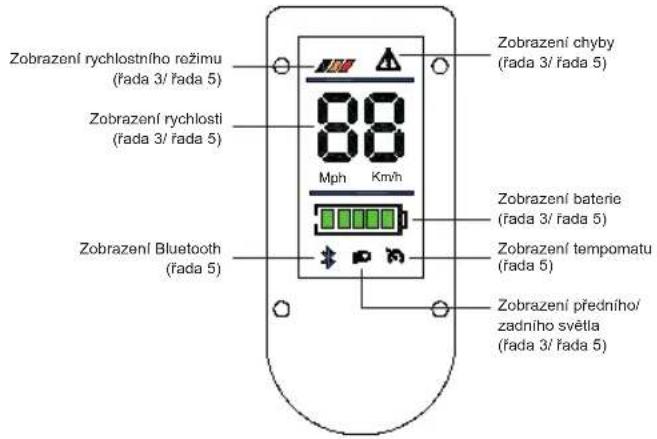

V. Představení ovládacího panelu

Zobrazení rychlostního režimu (řada 3/ řada 5) Zobrazení rychlosti (řada 3/ řada 5) 88 Mph Km'h Zobrazení chyby (řada 3/ řada 5) Zobrazení baterie (řada 3/ řada 5) Zobrazení tempomatu (řada 5) Zobrazení předního/ zadního světla (řada 3/ řada 5)

Zobrazení rychlostního režimu

	Rychlostní režim 1	Rychlost: 6 km/h
	Rychlostní režim 2	Rychlost: 10 km/h
	Rychlostní režim 3	Rychlost: 20 km/h nebo 25 km/h nebo 30 km/h
(bliká)	Rychlostní režim 4	Rychlost: 20 km/h nebo 25 km/h nebo 30 km/h

* Maximální rychlost v rychlostním režimu 3 a rychlostním režimu 4 závisí na předpisech dané země.

Zobrazení rychlosti: Zobrazení aktuální rychlosti vozidla; zobrazení kódu chyby v případě poruchy vozidla. (řada 3/ řada 5)

Zobrazení chyby: Pokud ikona svítí, je v sekci rychlosti uveden kód chyby. Obratte se na prodejce a požádejte ho o opravu. (řada 3/ řada 5)

Zobrazení baterie: přibližně 20 % na mřížku. (řada 3/ řada 5)

Zobrazení předního/zadního světla: Pokud svítí, rozsvítí se přední a zadní světlo. (řada 3/ řada 5)

Zobrazení Bluetooth: Ikona Bluetooth zůstane svítit, což znamená, že je zařízení připojeno. (řada 5)

Zobrazení tempomatu: Když kontrolka bliká, je tempomat zapnutý. Stisknutím a podržením akcelerátoru po dobu asi 7 sekund přejdete do režimu tempomatu, během kterého kontrolka tempomatu nepřetržitě svítí. (řada 5)

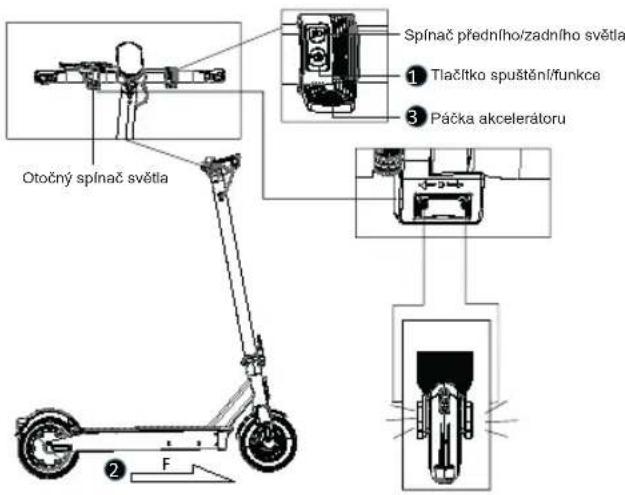

VI. Spuštění koloběžky

1. Stiskněte a podržte tlačítko start po dobu 3 sekund. Zapnutí napájení; rozsvítí se obrazovka displeje (po spuštění rychle stiskněte dvakrát za sebou tlačítko start pro přepnutí mezi vysokými a nízkými otáčkami. Tříkrát za sebou stiskněte tlačítko pro přepnutí mezi metrickými a imperiálními jednotkami.)

2. Oběma rukama pevně držte řídítka a dívejte se přímo před sebe, jednu nohu položte na nášlapnou plochu a druhou nohou si pomáhejte na zemi, abyste vozidlo posunuli dopředu.

3. Po posunutí pomalu stiskněte akcelerátor. Po spuštění motoru položte obě nohy na nášlapnou plochu.

Otočný spínač světla Spínač předního/zadního světla ① Tlačítko spuštění/funkce ③ Páčka akcelerátoru ② F

VII. Zastavení koloběžky

1. Uvolněte akcelerátor.
2. Jemně stiskněte brzdovou páku v závislosti na rychlosti vozidla.
3. Stisknutím a podržením tlačitka napájení po dobu 3 sekund se vypne, pokud se nepoužívá.

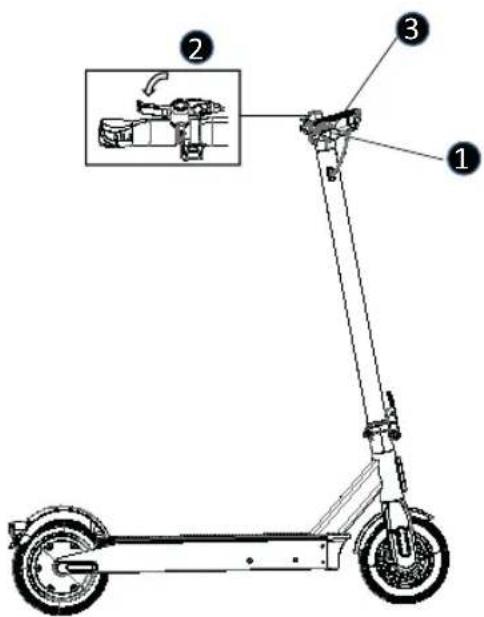

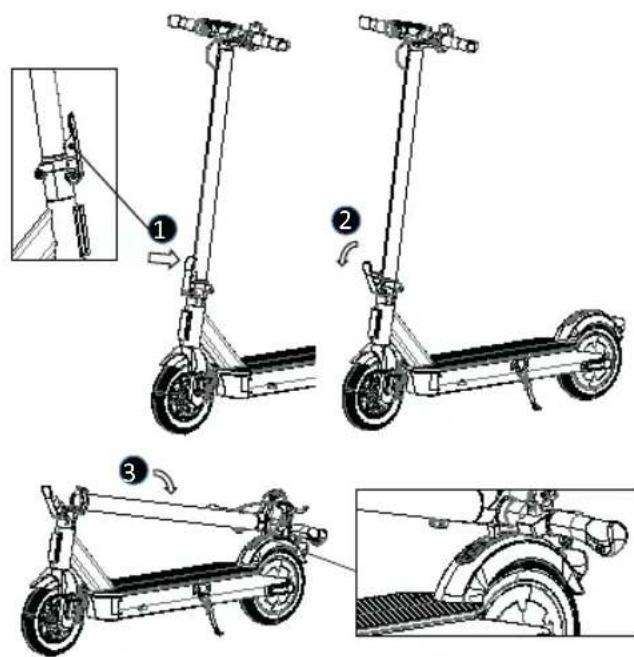

VIII. Složení koloběžky

1. Stiskněte aretační tlačítko.
2. Uvolněte sklopnou páčku.
3. Odklopte přední trubku a zajistěte upevňovací hák k upevňovací desce na blatníku zadního kola.

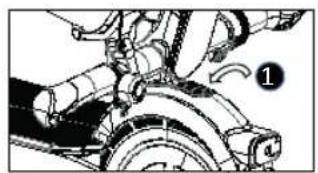

IX. Rozložení koloběžky

1. Zatlačte na upevňovací desku háku, aby se fixační hák uvolnil.
2. Zvedněte přední trubku.
3. Sklopnou páčku zajistěte.

Chyba 1: Význam a řešení chybových kódů

Chybový kód Řešení
Jak odstranit chybový kód „0E“, který se objeví na ovládacím panelu?	Když se na ovládacím panelu zobrazí chybový kód 0E, je třeba koloběžku nabít. Problém jednoduše vyřešíte nabitím baterie.
Jak odstranit chybový kód „1E“, který se objeví na ovládacím panelu?	Když se na ovládacím panelu zobrazí chybový kód 1E, baterie koloběžky dodává energii nad rámec zatížení systému. Pokud baterii nabíjíte, odpojte ji ze zásuvky.Pokud se závada nepodaří odstranit, obraťte se na svého prodejce, který provede opravu a kontrolu.
Jak odstranit chybový kód „2E“, který se objeví na ovládacím panelu?	Pokud se na ovládacím panelu zobrazí chybový kód 2E a koloběžka nefunguje správně, neprodleně se obraťte na prodejce, který zajistí opravu a kontrolu.
Jak odstranit chybový kód „3E“, který se objeví na ovládacím panelu?	Pokud se na ovládacím panelu zobrazí chybový kód 3E, znamená to, že systém vstoupil do ochranného stavu. Je to proto, že systém zjistil, že teplota regulátoru je příliš vysoká. Jednoduše přerušte jízdu, a jakmile se teplota vrátí do normálu, problém bude vyřešen.
Jak odstranit chybový kód „4E“, který se objeví na ovládacím panelu?	Pokud se na ovládacím panelu zobrazí chybový kód 4E, je možné, že se uvolnilo nebo vypadlo komunikační vedení ve spodní části koloběžky. Obrat’te se na prodejce a požádejte ho o opravu a kontrolu.
Jak odstranit chybový kód „5E“, který se objeví na ovládacím panelu?	Pokud se na ovládacím panelu zobrazí chybový kód 5E, může to být způsobeno uvolněným nebo rozpojeným spojením na motoru nebo mezi motorem a řídící jednotkou koloběžky. Obrat’te se na prodejce a požádejte ho o opravu a kontrolu.
Jak odstranit chybový kód „6E“, který se objeví na ovládacím panelu?	Pokud se na ovládacím panelu zobrazí chybový kód 6E, může to znamenat poruchu na plynové rukojeti koloběžky. Pokud se tento problém vyskytne, obrat’te se na prodejce a zašlete koloběžku k opravě a kontrole.

Chybový kód Řešení
Jak odstranit chybový kód „7E“, který se objeví na ovládacím panelu?	Pokud se na ovládacím panelu zobrazí chybový kód 7E, může to znamenat poruchu brzdového systému koloběžky. Pokud se tento problém vyskytne, obraťte se na prodejce a požádejte jej o opravu a kontrolu.
Jak odstranit chybový kód „8E“, který se objeví na ovládacím panelu?	Když se na ovládacím panelu zobrazí chybový kód 8E, může to být tím, že je koloběžka příliš rychlá při jízdě z kopce, dosáhla vysoké rychlosti s nadměrným proudem, což způsobiló, že systém vstoupil do automatické ochrany. Po zastavení koloběžku znovu nastartujte a zkontrolujte, zda je systém opět v normálu. Pokud není, obraťte se na prodejce a požádejte ho o opravu a kontrolu.
Jak odstranit chybový kód „9E“, který se objeví na ovládacím panelu?	Pokud se na ovládacím panelu zobrazí chybový kód 9E, může to znamenat, že je motor koloběžky během provozu zablokován. Koloběžku můžete zastavit a znovu spustit. Pokud problém přetrvává, obraťte se na svého prodejce a požádejte ho o opravu a kontrolu.

Chyba 2: Baterie se nemůže nabíjet

Metody řešení:

1. Zástrčka nabíječky není správně zasunuta do nabíjecího portu.
2. Nabíječka je poškozená. Vyměňte ji za novou.
3. Spojení mezi baterií a nabíjecí svorkou je uvolněné. Znovu zasuňte svorku.

Chyba 3: Nedostatečný počet ujetých kilometrů po nabití

Metody řešení:

1. Napětí je příliš nízké. Nabijte baterii na plnou kapacitu.
2. Spotřeba energie je nadměrná kvůli stoupání, silnému větru, nadměrnému zatížení, špatným podmínkám na silnici nebo nízké teplotě.
3. Spojení mezi baterií a nabíjecí dokovací svorkou je uvolněné. Znovu zasuňte svorku.

Chyba 4: Příliš nízká rychlost

Metody rešení:

1. Nedostatečné nabíjení. Nabijte baterii na plnou kapacitu.

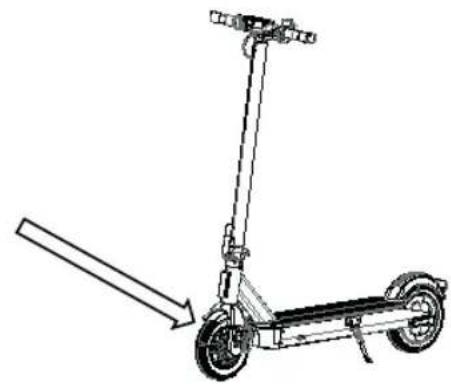

1. Jádro brzdového lanka je příliš dlouhé. Znovu utáhněte brzdové lanko, aby bylo správně zajištěno.
2. Pokud je brzdová destička poškozená, vyměňte ji za originál od výrobce.

Poznámka: Při zjištění poruchy se obraťte na autorizované servisní středisko. Koloběžku neopravujte ani neupravujte sami, protože tím můžete přijít o záruku a případně si způsobit zranění.

XI. Informace o používání

Název produktu Elektrická koloběžka Acer řada 3
Model AES023
Rozměry v rozloženém stavu 101 D x 49 Š x 120 V (cm)
Rozměry ve složeném stavu 101 D x 49 Š x 49 V (cm)
Hmotnost včetně baterie 15,61 kg
Motor 36 V / 350 W
Baterie 7,8 Ah
Typ baterie lithium-iontová
Výrobce baterie Jiangxi Hua ChuangLi New Energy Co.,Ltd.
Nabíjení 42 V / 3,0 A
Výrobce adaptéru FUYUANDIAN,Č. modelu: FY-1504203000
Plná doba nabíjení 3 hodiny
Maximální rychlost 20 km/h, 25 km/h nebo 30 km/h(v závislosti na předpisech dané země)
Maximální vzdálenost bez nabíjení	20 – 25 km
Regulace rychlosti Ano
Rychlostní režimy 4
Úroveň rychlostních režimů 0–6 km/h; 0–10 km/h; 0–20, 25 km/hnebo 30 km/h (v závislosti napředpisech dané země)
Skládací mechanismus Ano
Hlavní materiál	Nášlapná plocha z hliníkové slitiny,ocelová přední trubka
Maximální zatížení Až 120 kg
Světelná výška	8,5 cm

Výškově nastavitelná rukojeť	Ne
Brzdy Přední kotoučová brzda a zadní E-ABS
Displej	LED displej
Absorbér kola	Není
Kola	Pneumatika z PU pěny
Materiál pneumatiky	PU
Průměr kol	8,5"
Pohonná jednotka	Pohon zadního kola
Vodotěsnost	IPX5
Odrazky Ano
Přední světlo	Ano
Aplikace	Ne
Zvukový signál	Ano
Zadní světlo	Ano
Bluetooth	Ne
Schopnost jízdy do svahu	14%

Poznámka: Maximální rychlost uvedená ve specifikaci elektrické koloběžky je udávána při plně nabité baterii (100 %). Při brzdění dbejte zvýšené opatrnosti. Přední brzdu nestlačujte prudce, aby nedošlo k zablokování předního kotouče, což by mohlo způsobit nebezpečí smyku. „Celkový dojezd“ se testuje při plně nabité baterii, zatížení 75 kg, teplotě 25–30 stupňů a průměrné rychlosti 10 km/h na hladké betonové silnici bez zastavení.

Název produktu Elektrická koloběžka Acer / Predator řada 5
Model AES025 / PES025
Rozměry v rozloženém stavu 111 D x 49 Š x 126 V (cm)
Rozměry ve složeném stavu 111 D x 49 Š x 55 V (cm)
Hmotnost včetně baterie 18,12 kg
Motor 36 V / 500 W
Baterie 16 Ah
Typ baterie lithium-ionotová
Výrobce baterie Jiangxi Hua ChuangLi New Energy Co.,Ltd.
Nabíjení 42 V / 3,0 A
Výrobce adaptéru FUYUANDIAN,Č. modelu: FY-1504203000
Plná doba nabíjení 5 – 6 hodiny
Maximální rychlost 20 km/h, 25 km/h nebo 30 km/h(v závislosti na předpisech dané země)
Maximální vzdálenost bez nabíjení	55 – 60 km
Regulace rychlosti Ano
Rychlostní režimy 4
Úroveň rychlostních režimů 0–6 km/h; 0–10 km/h; 0–20, 25 km/hnebo 30 km/h (v závislosti napředpisech dané země)
Skládací mechanismus	Ano
Hlavní materiál	Slitina hliníku
Maximální zatížení Až 120 kg
Světelná výška	11 cm
Výškově nastavitelná rukojeť	Ne
Brzdy Přední kotoučová brzda a zadní E-ABS
Displej	LED displej
Absorbér kola	Ano
Kola	Pneumatika z PU pěny

Materiál pneumatiky	PU
Průměr kol	10"
Pohonná jednotka	Pohon zadního kola
Vodotěsnost	IPX5
Odrazky Ano
Přední světlo	Ano
Aplikace	Ano
Zvukový signál	Ano
Zadní světlo	Ano
Bluetooth	Ano
Schopnost jízdy do svahu	15%

Poznámka: Maximální rychlost uvedená ve specifikaci elektrické koloběžky je udávána při plně nabité baterii (100 %). Při brzdění dbejte zvýšené opatrnosti. Přední brzdu nestlačujte prudce, aby nedošlo k zablokování předního kotouče, což by mohlo způsobit nebezpečí smyku. „Celkový dojezd“ se testuje při plně nabité baterii, zatížení 75 kg, teplotě 25–30 stupňů a průměrné rychlosti 10 km/h na hladké betonové silnici bez zastavení.

Pro používání tohoto zařízení je nutný určitý proces učení. Používání bez správného procesu učení může vést ke zraněním. Používejte ochranné prvky, abyste zabránili poškození. Po dokončení těchto kroků můžete elektrickou koloběžku zapnout:

Před každou jízdou zkontrolujte brzdy. Pokud máte pocit, že je brzda příliš utažená, povolte šestihranným klíčem proti směru hodinových ručiček šrouby přítlačné destičky na uložení kotoučové brzdy, uvolněte brzdové vedení, abyste mírně zkrátili jeho odkrytou délku, a utáhněte šrouby přítlačné destičky. Pokud máte pocit, že je brzda příliš volná, uvolněte šrouby na přítlačné destičce, přetáhněte brzdové lanko, aby se mírně prodloužilo, a poté šrouby na přítlačné destičce zajistěte.

UPOZORNĚNÍ! Při prudkém brzdění hrozí vážné zranění v důsledku ztráty trakce a pádu. Udržujte mírnou rychlost a dávejte pozor na potenciální nebezpečí.

Po složení držte elektrickou koloběžku za trubku a přepravujte ji podle obrázku:

Varování: nedodržení těchto pokynů může vést k vážnému zranění.

• Na elektrické koloběžce NEJEZDĚTE za deště.
  • NENECHTE koloběžku zmoknout.
  Při průjezdu dveřmi si dávejte pozor na hlavu.
  Při jízdě přes zpomalovací retardéry, vjezdy do výtahu, hrbolaté silnice nebo jiné nerovné povrchy udržujte rychlost v rozmezí 5 až 10 km/h. Mírně pokrčte kolena, abyste tyto povrchy lépe tlumili.
  • NENECHÁVEJTE nohy na zadním blatníku.
• Při chůzi s elektrickou koloběžkou NEMAČKEJTE plyn.
  Dbejte na to, aby pneumatiky/kola nepřicházely do kontaktu s překážkami.
• Na řídítka NEDÁVEJTE těžké předměty.
• Na elektrické koloběžce NEJEZDĚTE pouze s jednou nohou.
• NEJEZDĚTE po veřejných a rychlostních komunikacích ani dálnicích.
• Při jízdě vysokou rychlostí NEOTÁČEJTE řídítky prudce.
• Po schodech NEJEZDĚTE nahoru a dolů a neskákejte přes překážky.
• Během jízdy NESUNDÁVEJTE ruce z řídlítek. Při jízdě se nedržte pouze jednou rukou.
• NEJEZDĚTE přes kaluže ani jiné (vodní) překážky. V takovém případě snižte rychlost a překážku objedťe.
• NEPŘEPRAVUJTE žádné cestující. Elektrická koloběžka je určena pouze pro jednoho jezdce.
• Nevozte dítě.
• Nejezděte v těhotenství.

• Při jízdě na elektrické koloběžce NEPOUŽÍVEJTE mobilní telefon ani sluchátka.

• Po jízdě se NEDOTÝKEJTE nábojového motoru, protože může být horký.

• Vždy mějte obě ruce na řídítkách, jinak hrozí vážné zranění v důsledku ztráty rovnováhy a pádu.
• Používat pouze za suchého počasí.
• Nedoporučujeme používat na veřejných komunikacích.
• Při rychlé jízdě nikdy prudce nezatáčejte.
• Nerozjíždějte se ani nezastavujte náhle.
• Ujistěte se, že rychlost elektrické koloběžky je bezpečná pro vás i ostatní, a budřte připraveni za jízdy kdykoli zastavit.
• Při jízdě na elektrické koloběžce se držte v dostatečné vzdálenosti od ostatních, aby nedošlo ke kolizi.
• Při zatáčení musíte využívat těžiště svého těla; prudká změna těžiště může způsobit poškození.
• Žádné další úpravy nejsou povoleny s výjimkou úprav stanovených výrobcem.
• Samojistné matice a další samojistné spojovací prvky mohou selhat.
  • Vyhněte se jízdě na svazích.

XIII. ČIŠTĚNÍ A ÚDRŽBA

Tato elektrická koloběžka může být používána jako dopravní prostředek a jako taková vyžaduje údržbu všech svých součástí, které se v důsledku používání opotřebovávají a na které se nevztahuje záruka.

ČIŠTĚNÍ

Před čištěním se ujistěte, že je elektrická koloběžka vypnutá, nabíjecí kabel je odpojený a gumová krytka na nabíjecím portu je pevně uzavřená; jinak můžete poškodit elektronické součásti. Vždy nejprve odpojte produkt od nabíječky, zakryjte nabíjecí vodotěsnou zástrčku, vypněte napájení produktu a zabraňte kontaktu tekutin s baterií, motorem a dalšími elektronickými součástmi během čištění, abyste předešli nepředvídanému nebezpečí. K čištění výrobku nepoužívejte vysokotláký proud vody ani jej nenamáčejte do vody.

K čištění elektrické koloběžky použijte vlhký hadřík. Pokud potřebujete nečistoty oškrábat, použijte měkký kartáč a poté vlhký hadřík.

Nezapomeňte zakrýt nabíjecí port, abyste předešli problémům s elektronickými součástmi.

Nepoužívejte alkohol, benzín, petrolej ani jiné těkavé nebo žíravé chemické složky. Mohlo by to poškodit vzhled i vnitřní konstrukci elektrické koloběžky. Nepoužívejte také tlakovou vodní pistoli ani tekoucí vodu.

USKLADNĚNÍ

Pokud elektrickou koloběžku nepoužíváte, skladujte ji v chladném a suchém prostředí. Nenechávejte ji venku, protože není vyrobena pro použití ve vlhku, v blízkosti korozivních látek, jako je mořská voda, přístavy apod. Rovněž se nedoporučuje vystavovat ji dlouhodobě vysokým teplotám způsobeným přímým slunečním zářením.

XIV. MANIPULACE S BATERIÍ A ZAKÁZANÉ ČINNOSTI

Nepoužívejte jiné modely nebo značky baterií, používejte pouze originální baterii.

Neumistujte baterii do prostředí s vysokými teplotami vyššími než 45°C nebo nižšími než -10°C (například v létě neumistujte elektrickou koloběžku do kufru auta) a neumistujte baterii do blízkosti ohně. V opačném případě může dojít k selhání baterie, přehřátí a dokonce k nebezpečí požáru.

Vyvarujte se úplného vybití baterií, je lepší je nabíjet, dokud jsou ještě nabité. Tím se prodlouží životnost baterie. Také pokud jezdíte na elektrické koloběžce ve velmi chladných nebo teplých oblastech, můžete zkrátit dobu používání baterií. Nejedná se o poruchu baterií, ale o jejich normální chování.

Pokud baterii nepoužíváte déle než 30 dní, plně ji nabijte a uložte na chladném a suchém místě a každých 60 dní ji plně nabijte. Při nedodržení těchto pokynů by mohlo dojít k poškození baterie, na které se nevztahuje záruka.

Je zakázáno demontovat prostor pro baterie. Manipulace s ním je povolena pouze v oficiálních technických službách nebo v příslušných dílnách.

K nabíjení použivejte pouze originální nabíječku, jinak hrozí nebezpečí poškození nebo požáru.

Nevhodná likvidace použitých baterií může způsobit vážné znečištění životního prostředí. Při likvidaci baterie dodržujte místní předpisy.

Po každém použití baterii nabijte, prodloužíte tím její životnost.

NEBEZPEČÍ!

Bateriový článek obsahuje hořlavé a nebezpečné látky. Nesprávná manipulace může způsobit požár, kouř, výbuch a vážné zranění osob nebo poškození majetku. Vždy si přečtěte a dodržujte následující zakázané činnosti a vybavte se vhodnými ochrannými pomůckami před prováděním jakýchkoli kroků souvisejících s baterií.

Aby nedošlo k nehodě, uchovávejte baterii mimo dosah kojenců a dětí. Pokud baterii používají mladší děti, měli by jim jejich opatrovníci před použitím vysvětlit správný způsob manipulace a bezpečnostní opatření a vždy zajistit neporušenost baterie.

Používejte pouze vyhrazenou nabíječku a nabíjejte baterii pouze vyhrazeným způsobem. Nenabíjejte baterii přímo z elektrické zásuvky nebo z nabíječky umístěné do automobilové zásuvky. Nenabíjejte baterii bez dozoru.

• Nenabíjejte baterii s obrácenou polaritou.
• Nenechávejte baterii v blízkosti ohně nebo zdroje tepla a nevhazujte ji do ohně.
• Nenabíjejte ani nepoužívejte baterii v autě nebo na podobném místě, kde může být vnitřní teplota vyšší než 50°C.
• Neponořujte, neházejte a nenamáčejte baterii do vody / mořské vody apod.
• Nezkratujte ani nespojujte kladné (+) a záporné (-) svorky s kovovými předměty. Neukládejte baterii do kapsy nebo tašky společně s kovovými předměty, jako jsou klíče, náhrdelníky, sponky do vlasů, mince nebo šroubky.
• Nepropichujte baterii ostrým předmětem, například jehlou nebo šroubovákem.

• Nezahřívejte žádnou oblast baterie horkými předměty, například pájkou.

• Netlučte do ní těžkými předměty, jako je kladivo nebo závaží. Na baterii nešlapejte, neházejte s ní a dbejte na to, aby vám neupadla, aby nedošlo k mechanickému nárazu. Nepoužívejte vážně deformovanou baterii.

• Baterii nerozebírejte ani neupravujte její konstrukci včetně elektrického obvodu.
• Nepájejte přímo na baterii a nepoužívejte ani nespojujte staré a nové baterie dohromady.
• Nevkládejte baterii do mikrovlnné trouby, sušičky nebo vysokotlaké nádoby.
• Nepoužívejte ani nesestavujte baterii s bateriemi jiných výrobců, s různými typy a/nebo modely baterií, jako jsou suché baterie, nikl-metalové vodíkové baterie nebo nikl-kadmiové baterie.

Nepoužívejte baterii v případě vzniku statické elektriny (více než 100 V), došlo by k poškození ochranného obvodu baterie.

Baterii nevyjímejte. Vyjmutí baterie je komplikované a může změnit provoz stroje. Pro provoz baterie se musíte obrátit pouze na autorizované servisní středisko.

Neskladujte ani nenabíjejte baterii při teplotách mimo stanovené limity (viz tento návod). Baterii nepropichujte. Řidte se místními zákony a předpisy týkajícími se recyklace a/nebo likvidace baterii.

Dobře udržovaná baterie může dobře fungovat i po ujetí mnoha kilometrů. Po každé jízdě baterii nabijte a vyhněte se jejímu úplnému vybití.

UPOZORNĚNÍ!

Při zjištění úniku nebo nepříjemného zápachu se okamžitě držte dál od ohně. Pokud vám kapalina unikne na kůži nebo oblečení, okamžitě ji dobře omyjte čistou vodou. Pokud se vám kapalina vytékající z baterie dostane do očí, netřete si je, vypláchněte si je čistou vodou a okamžitě vyhledejte lékaře. Pokud se svorky baterie znečistí, otřete je před použitím baterie suchým hadříkem.

Před likvidací zakryjte svorky vhodnou izolační páskou.

Před použitím / instalací / vyjmutím baterie nebo použitím nabíječky si vždy přečtěte uživatelskou příručku a dodržujte bezpečnostní opatření při manipulaci.

Vyměňte baterii, pokud je její výdrž mnohem kratší než obvykle.

Pokud je nutné baterii dlouhodobě skladovat, měla by být vyjmuta ze zařízení a uložena na místě s nízkou vlhkostí a teplotou.

Během nabíjení, používání a skladování baterii uchovávejte mimo dosah předmětů se statickou elektrinou.

Jako náhradu nelze použít nenabíjecí baterii.

Před vyřazením je nutné baterii ze spotřebiče vyjmout.

Při vyjímání baterie musí být spotřebič odpojen od elektrické sítě.

Baterii je třeba bezpečně zlikvidovat.

Nepokoušejte se baterii demontovat. Nedotýkejte se kontaktů baterie. Pouzdro nerozebírejte ani nepropichujte.

Kontakty baterie udržujte v dostatečné vzdálenosti od kovových předmětů, aby nedošlo ke zkratu. Nebezpečí požáru a úrazu elektrickým proudem. Nenablíjejte ani nepoužívejte baterii, pokud je poškozená nebo jsou na ní patrné stopy vody.

V případě nehody nebo poruchy: obrat'te se na autorizovaný servis ve vaší zemi.

Uživatel musí kontaktovat autorizovaný nebo specializovaný zákaznický servis.

XV. Nabíjení / vybíjení a skladování baterie

Upozornění: vždy dodržujte následující sdělení.

Používejte pouze originální nabíječku, nesprávné použití může způsobit zranění osob a ztrátu majetku. Záruka se nevztahuje na odpovědnost způsobenou použitím neoriginální nabíječky.

Nenabíjejte v blízkosti zdrojů tekutin / ohně, vždy se vyhněte hořlavým látkám. Nenechávejte zařízení během nabíjení bez dozoru.

Nenabíjejte, pokud je nabíjecí port nebo nabíjecí kabel mokrý.

Nenabíjejte ani nepoužívejte baterii, pokud je poškozená nebo jsou na ní patrné stopy vody.

Nabíjecí rozhraní je vybaveno speciálním slotem. Konektor nezasouvejte násilím, mohlo by dojít k poškození zařízení.

Když se baterie nabíjí, indikátor nabíječky svítí červeně. Po dokončení nabíjení svítí indikátor zeleně.

Když indikátor nabíječky svítí zeleně, vyjměte nabíječku. Nadměrné nabíjení nebo nadměrné vyblíjení způsobí nevratné poškození baterie nebo poškození majetku. Pokud se indikátor nabíječky při nabíjení po jízdě okamžitě rozsvítil zeleně, odpojte nabíječku a nechte baterii před nabíjením vychladnout. Jedná se o běžný jev inteligentní ochrany v důsledku vysoké vnitřní teploty baterie. Nabíjení lze zahájit po vychladnutí baterie.

Pokud není baterie plně nabitá ani po následující doporučené době, přestaňte nabíjet a odpojte nabíječku. Pro další informace kontaktujte zákaznický servis.

Nabíjecí port musí být po každém nabíjení zakryt přiloženou gumovou krytkou.

Při manipulaci s baterií vždy dbejte zvýšené opatrnosti.

Pokud se baterie abnormálně zahřívá nebo pokud během používání, nabíjení nebo skladování zjistíte zápach, změnu barvy, deformaci nebo jiný abnormální stav, přestaňte ji používat.

Baterii lze používat v následujících teplotních rozmezích. Tato rozmezí nepřekračujte.

Provozní teplota: -10–60 °C (výkon baterie závisí na teplotě)

Teplota pri nabíjení: 10–45 °C

Skladovací a přepravní teplota: -10–45 °C

Skladovací vlhkost: 10–80 %

XVI. Jiné

1. Datum výroby je uvedeno na štítku výrobku
2. Skladování

Tento výrobek skladujte na suchém, chladném a bezpečném místě, vyhněte se vlhkosti a vysokým teplotám. Vlhkost může způsobit poškození elektrických součástí. Pokud lithiová baterie selže, obrat'te se na místní recyklační agenturu a zlikvidujte lithiovou baterii v souladu s vnitrostátními nebo místními zákony a předpisy.

• Provozní teplota: -10–60 °C
- Teplota při nabíjení: 10–45 °C
- Skladovací a přepravní teplota: -10–45 °C
- Skladovací vlhkost: 10–80 %

1. Tento produkt nesmí být likvidován společně s ostatním domovním odpadem. Recyklujte jej, abyste minimalizovali znečištění životního prostředí v souladu s místními předpisy, nebo se obrat'te na místní městský úřad, službu likvidace domovního odpadu.

2. 1) Zařízení nejsou určena k použití v nadmořské výšce nad 2000 m n. m.

2) Dlouhodobé vystavení UV záření, dešti a povětrnostním vlivům může poškodit materiál krytu. Když zařízení nepoužíváte, skladujte je v interiéru.
3) VAROVÁNÍ – nebezpečí vznícení – žádné uživatelem opravitelné díly.

EU prohlášení o shodě

My.

Acer Incorporated

Produkt: Elektrická koloběžka Acer řada 3

Obchodní název: acer

Císlo modelu: AES023

Číslo SKU: AES023 *****

(^* = 0 - 9, a - z, A - Z nebo mezera)

My, společnost Acer Incorporated, tímto prohlašujeme na vlastní odpovědnost, že produkt popsaný výše je ve shodě s příslušnými právními předpisy Unie o harmonizaci: Směrnice o strojních zařízeních 2006/42/ES a směrnice RoHS 2011/65/EU. Použity byly následující harmonizované normy a/nebo další příslušné normy:

EN 17128:2020

EN IEC 63000:2018

Rok, kdy se začne používat označení CE: 2023.

RU Jan / sr. manažer

Acer Incorporated (Taipei, Tchaj-wan)

2/28/2024

Datum

EU prohlášení o shodě

My,

Acer Incorporated

Produkt: Elektrická koloběžka Acer řada 5

Obchodní název: acer

Číslo modelu: AES025

Číslo SKU: AES025 *****

("w"=0-9, a-z, A-Z nebo mezera)

My, společnost Acer Incorporated, tímto prohlašujeme na vlastní odpovědnost, že produkt popsaný výše je ve shodě s příslušnými právními předpisy Unie o harmonizaci: směrnice o strojních zařízeních 2006/42/ES, směrnice o rádiových zařízeních 2014/53/EU a směrnice RoHS 2011/65/EU. Použity byly následující harmonizované normy a/nebo další příslušné normy:

EN 17128:2020

EN 301 489-17 V3.2.4

EN 300 328 V2.2.2

EN 62479:2010

EN 301 489-1 V2.2.3

EN IEC 63000:2018

Rok, kdy se začne používat označení CE: 2023.

RU Jan / sr. manažer

Acer Incorporated (Taipei, Tchaj-wan)

2/28/2024

Datum

acer

EU prohlášení o shodě

My.

Acer Incorporated

Produkt: Elektrická koloběžka Predator řada 5

Obchodní název: acer

Číslo modelu: PES025

Číslo SKU: PES025 *****

(^k^ = 0 - 9, a - z, A - Z nebo mezera)

My, společnost Acer Incorporated, tímto prohlašujeme na vlastní odpovědnost, že produkt popsaný výše je ve shodě s příslušnými právními předpisy Unie o harmonizaci: směrnice o strojních zařízeních 2006/42/ES, směrnice o rádiových zařízeních 2014/53/EU a směrnice RoHS 2011/65/EU. Použity byly následující harmonizované normy a/nebo další příslušné normy:

EN 17128:2020

EN 301 489-17 V3.2.4

EN 300 328 V2.2.2

EN 62479:2010

EN 301 489-1 V2.2.3

EN IEC 63000:2018

Rok, kdy se začne používat označení CE: 2023.

RU Jan / sr. manažer

Acer Incorporated (Taipei, Tchaj-wan)

2/28/2024

Datum

1x kolobežka
1x 3 mm šesthranný klúč
1x návod na používanie
1x záručný list
1x nabíjačka batérie
4 ks skrutka M5*14L

II. Diely

LED displej Zvukový signál Tlačídlo (zapnutle/vypnutle, prepínač funkcie) Brzdová páka Spínač svetla Plynový pedal Nabijačka batérie Upevnovacia doska háku Kotúčová brzda Nabijací port Stojanček

Poznámka: Indikátor nabíjania svieti načerveno pri nabíjaní a po dokončení nabíjania svieti nazeleno.

Spínač svetla Spínač predného/zadného svetla ① Tlačidlo Start/Funkcia ③ Plynový pedál ② F

1. Uvolnite plynový pedál.
2. Opatrne stláčajte brzdovú páku podľa rýchlosti vozidla.
3. Ked' kolobežku nepouživatem vypnite ju stlačením a podržaním spínača po dobu 3 sekúnd.

Chyba 1: Úvod a usporiadanie kódu chyby

1. Zástrčka nabíjačky nie je správne zapojená do nabíjacieho portu.
2. Nabíjačka je poškodená. Vymeňte ju za novú.
3. Prepojenie medzi batériou a nabijacím konektorom je prerušené. Znova zapojte konektor.

1. Jadro brzdového káble je príliš dlhé. Opätovne utiahnite brzdové lanko pre správne zaistenie.
2. Ak je brzdová doštička poškodená, vymeňte ju za doštičku od pôvodného výrobcu.

Po zložení chytěte elektrickú kolobežku za tyč, aby ste ju prepravili, ako je znázornené na obrázku:

Pred likvidáciou zakryte svorky vhodnou izolačnou páskou.

Pred použitím/inštaláciou/vytiahnutím batérie alebo pred použitím nabíjačky si vždy prečítajte návod na použitie a dodržujte opatrenia pri manipulácii.

Batériu vymeňte, ked' sa doba používania batérie výrazne skráti oproti zvyklosti.

Ak je potrebné batériu skladovat' dlhší čas, batériu vytiahnite zo zariadenia a uskladnite na mieste s nízkou vlhkost'ou a teplotou.

Kým sa batéria nabíja, používa a skladuje, držte ju mimo dosahu predmetov so statickou elektrinou.

Batériu je potrebné bezpečne zlikvidovat.

Nepokúšajte sa batériu rozoberat'. Nedotýkajte sa kontaktov batérie. Nerozoberajte ani neprepichujte obal.

Nenabíjajte, ak je nabíjací port alebo nabíjací kábel vlhký.

Batériu nenabíjajte ani nepoužívajte, ak je poškodená alebo ak vidíte stopy vody.

Pri nabíjaní batérie svieti indikátor nabíjania načerveno. Indikátor je zelený, keď je nabíjanie dokončené.

Prevádzková teplota: -10 až 60 °C (výkon batérie sa líši v závislosti od teploty)

Teplota pri nabíjaní: 10 až 45 °C

Výrobok: Elektrická kolobežka Acer radu 3

Výrobok: Elektrická kolobežka Acer radu 5

Číslo variantu: AES025 *****

Výrobok: Elektrická kolobežka Acer Predator radu 5
