S-LS-81 - Měřicí zařízení Stamos - Bezplatný návod k obsluze

Typ výrobku	Laboratorní napájecí zdroj
Značka	Stamos
Model	S-LS-81
Jmenovité napětí	250 V / 50 Hz
Maximální příkon	320 W
Třída ochrany	I
Stupeň krytí IP	IP20
Rozsah nastavení napětí	0 – 64 V
Rozsah nastavení proudu	0 – 5 A
Stabilizace zátěže (CV)	≤ 0,1 % + 10 mV
Stabilizace zátěže (CC)	≤ 0,1 % + 10 mA
Integrované ochrany	OVP, OTP, OPP
Zbytkové zvlnění (napětí)	≤ 10 mV RMS
Zbytkové zvlnění (proud)	≤ 20 mA RMS
Pojistka	10 A / 250 V
Rozměry (D x V x Š)	127 x 275 x 155 mm
Hmotnost	3 kg
Max. okolní teplota	40 °C
Max. relativní vlhkost	80 %
Použití	Pouze uvnitř
Provozní režimy	CV (konstantní napětí) a CC (konstantní proud)
Nastavení	Hrubé a jemné (napětí a proud)
Údržba	Před čištěním odpojte; měkký hadřík; neponořujte

Často kladené otázky - S-LS-81 Stamos

Jak nastavit výstupní napětí v režimu CV?

Chcete-li nastavit napětí v režimu CV, otáčejte knoflíky hrubého a jemného nastavení napětí (knoflíky J a K na panelu) ve směru hodinových ručiček pro zvýšení hodnoty. Ujistěte se, že knoflíky proudu jsou nastaveny na maximum. Dioda CV se rozsvítí, když je režim aktivní.

Jak nastavit konstantní proud v režimu CC?

Pro režim CC nejprve nastavte nízké napětí (3-5 V) pomocí knoflíků napětí. Otočte knoflíky proudu (B a C) na minimum. Zkratujte výstupní svorky propojovacím vodičem, poté otáčejte knoflíky proudu pro nastavení požadované hodnoty. Odstraňte vodič. Dioda CC se rozsvítí, pokud je nastavení správné.

Jak aktivovat ochranu proti přepětí (OVP)?

Pro aktivaci OVP otočte regulátor OVP (knoflík 9) a knoflík jemného proudu na maximum. Nastavte výstupní napětí na požadovanou hodnotu OVP. Poté otáčejte regulátorem OVP proti směru hodinových ručiček, dokud se nerozsvítí dioda OVP. Výstup je pak vypnut. Pro deaktivaci otočte regulátor na maximum a resetujte zařízení.

Co dělat, když se během používání rozsvítí dioda OVP?

Dioda OVP indikuje aktivní ochranu proti přepětí. To znamená, že výstupní napětí překročilo nastavený práh. Odpojte zátěž, snižte výstupní napětí pod práh OVP a poté resetujte zařízení stisknutím tlačítka napájení.

Jak čistit napájecí zdroj S-LS-81?

Před čištěním odpojte zařízení a nechte vychladnout. Použijte měkký suchý hadřík. Nikdy neponořujte zařízení do vody ani nepoužívejte abrazivní prostředky. Vyčistěte ventilační otvory kartáčem a stlačeným vzduchem.

Mohu zařízení používat venku?

Ne, napájecí zdroj S-LS-81 je určen pouze pro vnitřní použití (IP20). Nevystavujte jej vlhkosti, dešti nebo extrémním teplotám.

Jaké je požadované vstupní napětí?

Zařízení pracuje na vstupním napětí 250 V / 50 Hz. Ujistěte se, že zásuvka odpovídá. Přepínač na zadní straně umožňuje výběr příslušného vstupního napětí.

Je zařízení chráněno proti přetížení?

Ano, napájecí zdroj má ochranu proti přetížení (OPP) a přepětí (OVP). Při přetížení se výstup automaticky vypne. Odpojte zátěž a před restartem zkontrolujte parametry.

Jak zařízení zapnout?

Umístěte zařízení na stabilní povrch, připojte napájecí kabel do síťové zásuvky. Stisknutím tlačítka napájení (E) zapnete. Před přesným použitím počkejte 30 minut pro lepší tepelnou stabilitu.

Jaké jsou rozměry a hmotnost zařízení?

Napájecí zdroj S-LS-81 má rozměry 127 x 275 x 155 mm (D x V x Š) a hmotnost 3 kg.

NÁVOD K OBSLUZE S-LS-81 Stamos

Popis parametru Hodnota parametru
Název výrobku LABORATORNI ZDROJ
Model S-LS-76 S-LS-77
Jmenovité napětí napajení IV-/J/Frekvence (Hz)	230/50
Maximalní spotřeba energie (W)	1500 600
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace intenzity proudu (A)	0-50 0-10
Koeficient provozní stability behem zatžení	CV≤0,3%mVCC≤0,3%mA	CV≤0,5%mVCC≤0,5%mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA
Ochrana OVP: OTP, OPP
Pulzace	≤ 1% RMS	≤ 1%
Pujistka	15A250V	10A250V
Rozměry [mm] 260x305x160	197x322x145
Hmotnost [kg]	7	4
Název výrobku LABORATORNI ZDROJ
Model S-LS-78 S-LS-79
Jmenovité napětí napajení IV-/J/Frekvence (Hz)	230/50
Maximalní spotřeba energie (W)	900	600
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace intenzity proudu (A)	0-30	0-20
Koeficient provozní stability behem zatžení	CV≤0,5%mVCC≤0,5%mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA
Ochrana OVP: OTP, OPP
Pulzace	≤ 1%
Pojistka	10A250V
Rozměry [mm]	200x320x154
Hmotnost [kg]	4

Nazev výrobku LABORATORNI ZDROJ
Model S-LS-76 S-LS-79
Jmenovité napětí napájení IV-/J/Frekvence (Hz)	230/50
Maximální spotřeba energie [W]	900	600
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace interzity proudu [A]	0-30	0-20
Koeficient provozní stability během zatížení	CV≤0,5%mVCC≤0,5%mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA
Ochrana OVP, OTP, OPP
Pulzace	≤1%
Pojistka	10A250V
Rozměry [mm]	200x320x154
Hmotnost [kg]	4
Nazev výrobku LABORATORNI ZDROJ
Model S-LS-80 S-LS-B1
Jmenovité napětí napájení IV-/J/Frekvence (Hz)	230/50
Maximální spotřeba energie [W]	300	320
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-64
Rozsah regulace interzity proudu [A]	0-10	0-5
Koeficient provozní stability během zatížení	CV≤0,3%mVCC≤0,3%mA	CV≤0,1%+5mVCC≤0,1%+10mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA	CV≤0,1%+10mVCC≤0,1%+10mA
Ochrana	OVP, OTP, OPP	OTP, OPP
Pulzace ≤1%	≤10 mV RMS	≤20 mA RMS
Pojistka	10A250V
Rozměry [mm] 200x320x154	127x275x155
Hmotnost [kg]	4	3

18 19

1. VŠEOBECNY POPIS

Návod slouži jako nápověda pro bezpečně a spolehlivé použivání výrobku. Výrobok je navržen a vyroben přesně podle technických údajů za použití nejnovéjsích technologii a komponentů a za dodržení nejvyšších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.

Pro zajistění dlouhčno a spolchlivného fungování zařízení pravidelné provádějte revize a údržbu v souladu s pokyny uvedenýmily tomto návodu. Technické udaje a specifikace uvodoné v navodu jsou aktuální. Výroboce si vyhrazuje právo provádět změny za účelem zvyšení kovality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpeči vyplývající z emise hluku bylo omezení na nejnižší úroveň.

VYSVĚTLENÍ SYMBOLŮ

CE	Výrobek splňuje požadavky příslušnýchbezpečnostník novem.
	Před použitím výrobku se seznamte snávodem.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ nebo VAROVÁNÍ neboPAMATUJE! poplující danou situaci(všeobecná výstražná znáčka).
	VAROVÁNÍ Nebezpečí úrazu elektrickýmproudom!
	Pouze k použití ve vnitřních prostorech.

POZORI Obrázky v tomto návodu jsou ilustrační. V některých detailech se od skutečného vzhledu zařízení mohou lišit.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překladem z německého jazyka.

2. BEZPEČNOST POUŽIVÁNÍ

POZNÁMKA! Přečlěte si tento návod včetné všech bezpečnostních pokynů. Nedodržování návodu a pokynů může věst k úrazu elektrickým proudem, požáru anebo těžkému úrazu či smrti.

Pojem „zařizcní” nebo „výrobek“ v bezpočnostních pokynech a návodu se vztahuje na LABORATORNÍ ZDROJ.

2.1. ELEKTRICKÁ BEZPEČNOST

a) Daná zásuvka musi být se zástrčkou zařízení kompatibilní. Zastrčku žádným způsobem neupravujte. Originalní zástrčky a příslušně zásuvky snízuji nebezpeči úrazu elektrickým proudem
b) Nodotýkojte se uzemněných předmětu jako jsou trubky, topidla, karma a chladničky. Pokud je zařízeni uzemněno, existuje zvyšené nebezpeči úrazu elektrickým proudem v následku působení destě, mokrého povrchu a práce se zařízením ve vlhkem prostředí. Proniknui vody do zařízení zvyšuje nebezpeči jeho poskozeni a úrazu elektrickým proudem.
c) Zařízení se nedotýkejte mokrýma nebo vlhkýma rukama.
d) Napájeci kabel nepouživejte na jinč účely, než na které je určen. Nikdy jej nepouživejte k prénášení zařízení nebo k vytahování zástrcky ze siťové zásuvky. Držte jej mimo dosah tepla, oleje, ostrých

hran nebo rotujících dílů. Poškozené nebo zamotané elektrické napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Je zakázano použivat zařízení, pokud je napájecí kabel poškozený nebo má zjevné známky opotřebení. Poškozený napájecí kabel musi byt vyměněn kvalifikovaným elektrikárem nebo v servisním středisku výrobce.
f) Aby nedošlo k zasažení elektrickým proudem, nesmite kabel, zástrčku ani samotné zařízení ponořovat clo vody nebo jiné tekutiny. Je zakázano používat zařízení na mokrém povrchu.
g) POZOR - OHROŽENI ZIVOTA! Během čistění nebo používání zařízení nikdy nesmi být ponořováno ve vodě nebo jiných kapalinách.
h) Behem zapojevani zařizení je treba prijmout opatrení na ochranu pred statickou elektrínou.
i) Zařízení nepoužívejte v prostřecli s velmi vysokou vlhkosti / v přimé blízkosti nádrží s vodou!
j): Zařízení nenorte do vody. Hrozi nebezpeči úrazu elektrickým proudem!

2.2. BEZPEČNOST NA PRACOVISTI

a) Na pracovišti udržujte pořadck a mějte dobré osvětlení. Nepofadck nebo špatné osvětlení mohou věst k úrazům. Budte předvidaví a sledujle, co se běhom práce kolom vás děje. Při práci se zařízením vždy zachovávějte zdravý rozum.
b) Se zařízením nepracujte ve výbušném prostředí, například v přitomnosti horlavých kapalin, plynů nebo prachu.
c) Pokud zjistite, že zařízení nepracuje správně, nebo je poškozeno, ihned jej vypněte a poruchu nahlaste autorizované osobě.
d) Pokud máte pochybnosti o tom, zda zařizení funguje správné, kontaktujte servis výrobce.
c) Opravy zařízeni může provádět pouze servis výrobce. Opravy neprovádějte samí!
f) V prípadě vzniku požáru k hašení zařízení pod napčetím používejte pouze práskové nebo sněhové hasící přístroje (CO.).
g) Návod k obsluze uschovejte za účcem jcho pozdejšno použiti. V připadě předanání zařízení třetím osobám musi byt spolu se zařízením předan rovněž návod k obsluze.
h) Zařízení mejte v dostatečné vzdálenosti od děti a zvírat.
Pokud společně s timto nástrojem pouziváte nějaké další nářadi, pak musite dodržovat také jeho návod k použiti.

2.3. OSOBNÍ BEZPEČNOST

a) Zařízeni nepouživejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo leků, které významně snízuji schopnost zařízeni ovládat.
b) Zarizení není určen k tomu, aby jej použivaly osoby (vřetné děti) s omezenými psychickými, smyslovými nebo duševními schopnostni nebo osoby bez příslušných zkušeností a/nebo znalosti, ledaže jsou pod dohledem osoby zodpovědne za jejich bezpečnost nebo od ni obdržely pokyny, jak zarizení obsluňovat.
c) Zabračte náhodněmu spuštěni. Ujistěte se, že je spinač ve vypnute poloze pred připojenim zařízeni k napájecímu zdroji.
d) Zařízení není hracka. Dohlizejte na děti, aby si nehrály se zařízením.

1. BEZPEČNĚ POUŽIVÁNÍ ZARÍZENÍ

a) Zatízení nepoužívejte, pokud spínač pro zapnutí a vypnutí zařízení neňupnje špávně. Zatízení, které nelze ovláčet spínačem, je nebezpečné a musi být opraveno.

b) Pred laždým seřizením, čistěním a údržbať odpoje zařízení od napájení. Tota bezpečnosní opatření snižuje nebezpečí náhodného zapnutí.

c) Nepouživaná zařízení uchovávejte mimo dosah dětí a osob, které nejsou seznámerny se zařízením rebo návodem k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.

d) Zařízení udržaje v dohrém technickem stavn. V prípadě, že zjistite poškození, nechte zařízení opravít.

e) Udržujte zařízeni mimo dosah rěti.

f) Oprava a údržbu zařízení by měly provizděr pouze kvali kované osoby za výhradního použní originálních náhradních dílů. Zajstí to bezpečné používání zařízení.

g) Pro zachování navržené mechanické integriy zařízení neodstráňujte předem namentované kryty nebo nevovolňujte šrouby.

h) Nepresnovejte, neprenášejte a neotáčejte zařízení v provozu.

i) Zapruće zařizení nerechávejte bez dozaru.

j) Pravitelné ristěte zařízení, aby nedošin k trvalómu usarovani neřístot.

k) Zařízení není hracka. Čišení a úděžu nesmi providět děti hvy dubledu dospělé osoby.

1) Nezasahaje da zařízení s celom změnír jeho parametry nebo konstrukci.

m) Udržuje zařízení minno zdroje půrně a tepla.

n) Zarizeni neprielžinje.

n) Je zakizino tilzubodobč použivat napajeci zdroj pri planem zařízeni, nuže ta visa k poškozeni zařízeni.

p) Výstupní napětí zdroje nemůže hýt výšší než vstupní napětí napájeného zařízení. Přilič vysoké napětí může prěkodit napájené zařízení.

q) Pirel kažlon změnou režirnu napšjerího zdroje je treba nejdrive odpojit pripojeré kahely vnějsíba zatříreni.

1) Pokud zařízeni pracuje s indukivni zatěži, jakou jsou magnetické ricky, stejnosměrné motory, krokové motory and., nezapoměre pomolu měnit napěřil proud. NIKDY nezapinejte nebo nevypinejte napajeci zdroj s přípojenou indukivni zatěži.

s) Nezapinejte neho nevypinejte napájecí zdroj prěpojený k zaříži.

ii) Nezakryvejte větraci olvory!

POZNÁMKAI I když zařízení bylo navrženo tak, aby bylo bezpečné, tedy má vhodné bezpečnostní pevky, tak i přes použní dodatečné ochrany uživstelern při práci se zařízením nodale existuje malé riziko úrazu neba poranční. Deporučnje se zarbovat apornost a zdravý rozum při jejbe používání.

1. ZÁSADY POLŽÍVÁNÍ

Přístroj je uřecu k napijeni externirh zařízení konstantním pruzlení se speci kovarišin napětim.

Odpovědnost za veškeré škody vzniklé v důsledku použiti zařizení v rozporu s určením nese uživatel.

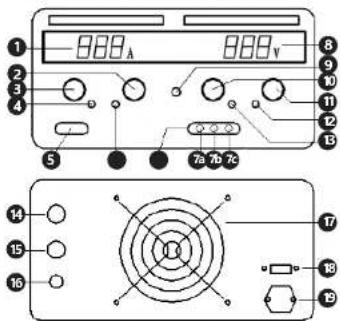

3.1. PÓPIS ZÁRIZENÍ

Model: S-LS-76, S-LS-77, S-LS-78, S-LS-79, S-LS-80

880A 880V 70 70 70 14 15 16 17 18 19

1. Zobrazení hodnoty výstupního proudu

2. Otačný kna ik pru nastavení orientační hodraty

intenzity proudu

1. Otočný kno šk pro nastavení přesné bodnoty

intenzity proudu

1. Dioda: režim stability intenziry proudu CC je aktivní

2. Tlačitko napájení

3. Dloda: aktivní přepěťová ochrana OVP (pokud je OVP

aktivní, je výstupní napájení vepnuto)

1. Výstupní zdítky (platí pro modely: S-LS-77, S-LS-78.

5-15-29 5-15-80

7a. Výstupní svěrka se zíparnou polaritou (-)

7b. Uzemňovací zásuvka (GND)

7c. Výstupní svorka s kladnou polaritou (+)

1. Zolrazení hodnoty výstupního napěti

2. Regulator OVP (přepěřové ochrany). Nastavte

pomoci malébo šroubováku

1. Otočně kno ik pro nastavení přesné hodnoty papěři

2. Otočný kno ik pro nastavení orientační hodnocy

napčí

1. Dioda: režim stability napěří CV je aktivní

2. Dioda: ochrana prodi pretrati OTP je aktivni (piti

vysoké teploré zařízení, výstupní napájení je vypnuto)

1. Výstupní svorka s kladnou polaritou (+)

2. Výskační svonka se zámorava požljíců (-)

3. Uzemňovaci zisuvka (GND)

4. Ventilátor

5. Zdříka napějení

6. Zdříka pojistky

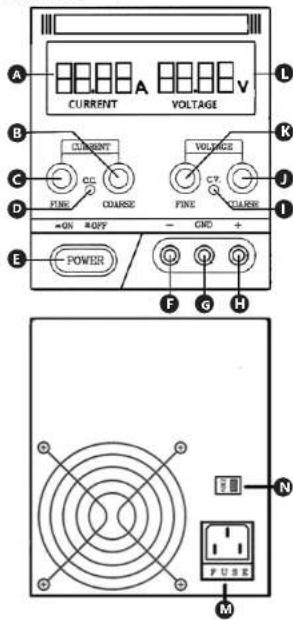

Model S-LS-81

A. Zobrazení hodnory prouční

B. Otočný kno ik pro nastavení orientační hodnoty

intenzity proudu

D. Dioda: režim stability interzity proudu CC je aktivní (konirolka je zapauva, pokud je napajetí zdroj ve stavu probnajícího nastavovní)

E. Výstupní svorka se zápornou polaritou (-)

G. Uzemňovaci zisuvka (GND)

H. Výstupní svarka s kladnou polaritou (–)

1. Dioda: režinn stability napěti CV je aktivní
2. Otořný kro. ik pm nastavení orientační hodnoty poměti

K. Otočný kno ik pru nastavení přesné hodnoty napětí

L. Zabrazení bodnoty výstupnilho napěd

M. Zdříka napijeni

N. Prépinač vstupního napěti

3.2. PRÍPRAVA K PRÁCI

UMÍSTĚNÍ ZARIZENÍ

Teplota okol nemí být vyšší než 40 °C a relativní vihlost nemí být vyšší než 80 %. Zařízení postavie takovým průsobem, aby byla zajstěna dobrá čiskulace vzduchu. Vzdalenost zařízení od atvý by něrné být mení než 10 cm. Zařízení se načiouch záměr odeka od jakehokoli konketo povrchu. Zařízení výd použivýje za revnoměrném, stabilním, čevem a obniylobnom povrchu, mino dosah delu a oslo s omezenýni psychickými, suštelyvým, a duševními funktení. Zařízení anikstete takovým zpdsobem, abyte v kladém okamžiku měli nícím nezatarasné přístup e elektrické zásuvce. Ujistse se, aby hodnoty studu, karyn m je zařízení napájenu, lyby shodně s dajeji uvedenými na technickém štoku zařízení!

1. PRÁCE SE ZAŘÍZENÍM

K dosálnutí co nejstabilnejšíbo nastavení v mezich tolerance nabiječky zapošte nabiječku 30 minut před zahájením práce.

Model: S-LS-76, S-LS-77, S-LS-78, S-LS-79, S-LS-80

1. Zatízení umístěce na stabilním povrchu a napájecí kabel připojte ke zdroji napájení dle údajů uvedených na výrobním štrku napájecíba zdroje.

2. Seznamte se s parametry napájení zařízení připojovaného k napájecímu zdrojí.

3. Zařízení zapněre stisknutím tlačitka napájení (5).

4. Nastavení hodnoty napětí nebo interzity proudu a přepěťové ochrany:

a) Práce v režimu CV – konstantního výstupního napětí: • Nastavte otařné kno ilky intenzity pruodu (2) a (3) ve směrn hodinových ručíček na maximální hodnotu.

- Pomoci oprčných kno iků pro nastavení napěři (10) a (11) nastavte požadovanou hodnotu.

- Režim stability napětí CV je aktivní, doda (12) je zapnuta.

h) Price v režimu CC – konstranného prausu zátěce: - Pomoci otočného kno ilou pro nastavení hodnocy napětí (11) nastavte hodnocu v rozmezí 3+5V.

- Nastavre otočné kno íky pro nastavrní interziny proudu (2) a (3) na minimální hodnotu.

- Pomoci měřićího kabelu propojte mezi seban kladný (7c) a záporný (7a) pól.

- Pomoci otočných kno ilců pro nastavení interzitý pruadu (2) a (3) nastavte požarčovanou hodnotu.

- Otočné kno šky pro nastavení napěři (10) a (11) nastavte na maximální bodnotu.

• Odpojte mérici kabel.

- Režim stability intenzity proudu CC je aktivni a dioda (4) je zapnuta (pokud se dioda (4) nerozsviti, znamená ta, že je třeba lehre zvyšit limir postavnen hodnoty intenzity proudu).

c) Vascaveni přepřové ochrany (OVP):

- Navtaver regulator prípěčové nehrany (9) a otořný kro ik (1) ve směru hodinových ručíček na maximální hodnotu.

- Pomoci oročných kna iků pro nastavení napění (10) a (11) nastavne pažadavonou hodnota OVE.

- Otoře regulárovem přepřové ochrany proti směnu badinových ručíček, až se rozsvití dioda (5). která signalizaje aktivní přepřové ochrany OVP. Zařizení vypne výstupní napájení.

• Vypněte zařízení striskautím tlařitka napějení (5).

- Nastavir otořné kno iky napěti (11) a (11) otařením prstí směru hulinovýrh měřek, dokud nedosáhnete malé hodnoty.

CZ FR

- Zapněte zařízení stisknutim tlačítka napějení (5). Dioda CV (12) se rozsvítí.

- Pomoci otočných knofliků pro nastavení napěti (10) a (11) nastavte požadovanou hodnotu.

- Zapojte zátěž do výstupních svorek. - Napajeci zdrí je připraven k pravoz

UPOZORNÉNÍ! Výstupní napětí by mélo být nižší než hodnota nastavení OVP. V opačném případé napájeci zdroj napájení bude pracovat v rčímu OVP a výstup bude vponut.

d) Vypnutí režimu OVP:

- Nastavte regulátor přepětové ochrany (9) otáčením ve směru hodinových ručiček na maximální hodnotu.

- Vyoněte zařízení stisknutím tlačítka napájení (5).

- Zapněte zařízení stisknutim tlačitka napájení (5). Diocla CV (4) nebo CC (12) se rozsvítí. Poté dojde k vypnutí přepětové ochrany.

1. Po nastavení parametrů připojte vncýsí zátěž k příslušným pólům (1) a (2).

2. Zařízení je vybaveno tepelnou ochranou. V případě spustění tepelné ochrany odpojte zařízení od napájení nechte vychladnout a odstraňte příčinu spustění tepelné ochrany. Zařízení můžete opět spustíc.

3. Zařízení je vybavcno ochranou proti pretižení (OCP) a přepčťovou ochranou (OVP). V případě spuštění ochrany odpojte vnější zátěž a zkontrolujte, zda její parametry napájení odpovídaji výstupním parametrům napájecního zdroje.

4. Po dokončeni práce vypněte zařizení, odpojte vnčjší zátěž a odpojte od zdroje napájení.

Model S-L5-81

UPOZORNÉNI! Není dovoleno připojovat zátěž k napájecimu zdroji před jeho zapnutim. Před vypnutim zařízeni je třeba zátěž odpojit.

1. Na zadní straně zařizení vyberte odpovídající vstupní napěti.

2. Zařizení umistěte na stabilním povrchu a připojte napájecí kabel ke zdrojí napájení dle údajů uvedených na výrobním šitku napájecího zdroje.

3. Seznamte se s parametry napájeni zařízeni připojovaného k napájecímu zdroji

4 Zapněte zařízeni stisknutim tlačitka napájeni (E) 5 Nastavte limitní hodnotu napětí nebo intenzity proudu:

a) Práce v režimu CV - konstantního výstupního napěti: - Otočnými knolliky (B) a (C) nastavie otácením ve směru hodinových ručíček maximální hodnotu.

- Pomoci otočných knofliků pro nastavení orientačního napěti a presneho napěti (K) a (J) nastavte požadovanou hodnotu napěti.

• Pripojte zatež k zařizení.

- Režim stability napěti CV je aktivní a dínda (I) se rozsviti.

- Výstupní napěti napájecího zdroje zůstává nezměcnéno a výstupní proud se mění v závislosti na zatěži.

b) Prace v režimu CC - konstantního proudu zátěze

- Otočnými knofliky (J) a (K) nastavte požadovanou hodnotu člačením ve směru hodinových ručíček.

- Otočne knofliky (B) a (C) nastavte na minimalni hodnotu jejich cláčením proti směru hodinových ručíček.

- Připojte zátěž k zařízení.

- Poté nastavte otočením knoflíku (B) a (C) ve směru hodinových ručiček požadovanou hodnotu proudu.

- Režim stability intenzity proudu CC je aktivní a dioda (D) se rozsviti.

- Napájeci zdroj je pod konstantním výstupním proudem a napěti se mění v závislosti na zátěži.

3.4. ČISTÉNÍ A ÚDRŽBA

a) Před každým čistěním, seřizováním, výměnou příslušenství a také vždy, kolyž zařízení nepoužíváte, vytáhněte sitovou zástrčku a nechte zařízení úplně vychladnouľ.

b) Zařízeni skladujte na suchém a chladném misté, chraněném proli vlhkosti a prímému slunečnímu svitu.

c) Je zakázáno zařízení polévat vodou nebo je do vody ponořovat.

d) Dávejte pozor, aby se ventilačními otvory nacházejícími se na krytu zařízení nedostala dovnitř voda.

c) Ventilačni otvory čistěte pomoci štětečku a stlačeného vzduchu.

f) Pravidelné provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.

g) K čistění použivcjte měkký hadřík.

h) K. čistění nepoužívejte ostré ani kovové předměty (například drátěný kartáč nebo kovovou obracečku), protože mohou poškodit povrch materiálu, z něhož je zařizení vyrobeno.

i) Zařízení nečistěte připravky s kyselým pH, dozinfekčními prostředky, ředidly, palivem, olejni nebo jinými chemickými látkami, může to poskodit zařízení.

LIKVIDACE OPOTŘEBENÝCH ZAŘÍZENÍ

Po ukončení doby použivání novyhazuje tento výrobek společné s komunálním odpadem, ale odevzdojte jej k recykliad do sběrny elektrických a elektronických zařízení O tom informuje symbol umistený na zařízení, v návodě k obsluze nebo na obalu. Komponenty použňé v zařízení jsou vhodné pro zužikovani v souladu s jejich oznacením. Díky zuzitkování, recykliad nebo jiným zpisoblum využití opřitčbených zařízení významně přispováte k ocraně zivotního prostředí. Informace a přisluňé sběrné opřitčbených zařízení poskytne místní obecný nebo městský úřad.

MANUEL D'UTILISATION
DÉTAILS TECHNIQUES
