NÁVOD K OBSLUZE NZ64B5046HK SAMSUNG

Indukční varná deska

Uživatelská příručka

SAMSUNG

Obsah

Použití této příručky 3

V uživatelské příručce se používaji následujici symboly: 3

Název modelu a sériové číslo 3

Bezpečnostní pokyny 3

Likvidace obalového materiálu 7

Správná likvidace starého spotřebiče 7

Správná likvidace tohoto produktu (Odpadní elektrická a elektronická zařízení) 7

Instalace varné desky 8

Bezpečnostní pokyny pro instalující osobu 8

Nástroje, které budete potřebovat 8

Připojování k sítovému napájení 8

Instalace do pracovní desky 9

Komponenty 11

Než začnete 11

Varné zóny 11

Ovládací panel 12

Indukční ohřev 13

Bezpečnostní vypnutí 13

Indikátor zbytkového tepla 14

Detekce teploty 14

Nádobí 14

Použiti dotykových tlačítek 18

Zvuky během provozu 18

Prvotní čištění 18

Provoz 18

Zapnutí spotřebiče 18

Vypnutí spotřebiče 18

Výběr varné zóny a úrovně výkonu 19

Maximalni zesilení 20

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu) 20

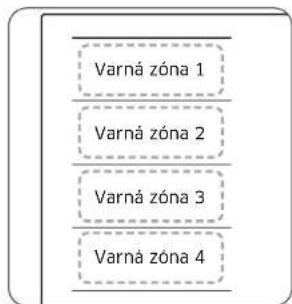

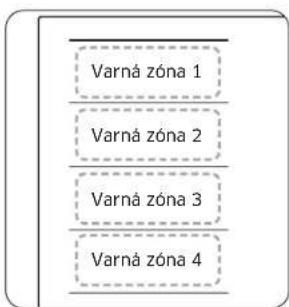

Flex zóna Plus (pouze pro modely vybavené funkci Flex zóna Plus) 21

Udržovat teplotu 22

Časovač 22

Funkce Pozastavit/Pokračovat 22

Rychlé zastavení 22

Dětský bezpečnostní zámek 23

Limit maximálního výkonu 23

Zapnutí/vypnutí zvuku 24

Smart Connect 24

Ovládání digestoře 25

Údržba zařízení 25

Varná deska 25

Lehké znečištění 25

Odolné znečištění 26

Problémové nečistaty 26

Rám varné desky (volitelný) 27

Zajištěni ochrany spotřebiče před poškozením 27

Odstraňování problémů a servis 27

Odstraňování problémů 27

Servis 29

Použití této příručky

Před použitím spotřebiče si přečtěte tuto uživatelskou příručku a zvláštni pozornost věnujte bezpečnostním informacím uvedeným v následující části. Příručku si uschovejte pro použití v budoučnu.

V případě převodu vlastnictví spotřebiče nezapomeňte předat příručku novému majiteli.

V uživatelské příručce se používají následující symboly:

VAROVÁNÍ

Nebezpečí nebo nebezpečné postupy, jež mohou mít za následek vážné zranění nebo smrt.

POZOR

Nebezpečí nebo nebezpečné poslupy, jež mohou mít za následek lehké zranění nebo škody na majetku.

POZOR

Dodržujte tato základní bezpečnostní opatření, abyste při používání varně desky snížili riziko požáru, výbuchu, úrazu elektrickým proudem nebo poranění osob.

POZNÁMKA

Užitečné tipy, doporučení nebo informace, jež uživateli pomáhají s manipulaci s produktem.

Název modelu a sériové číslo

Název modelu i sériové číslo lze najit pod základnou varné desky.

Pro pozdější použití si informace zapište nebo na aktuální stránku připevněte dodatečný produktový štítek (umístěný na horní straně produktu).

Název modelu

Sériové číslo

Bezpečnostní pokyny

Bezpečnostní aspekty tohoto spotřebiče odpovidaji všem přijatým technickým a bezpečnostním normám. Podle nás je také naší povinností jakožto výrobce seznámit vás s následujícími bezpečnostními pokyny.

▲VAROVÁNÍ

Tento spotřebič není určen pro použití ze strany osob (včetně dětí) se sníženými fyzickými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud je tato osoba nepoučila o používání spotřebiče. Děti by měly být pod dohledem, aby nehrozilo, že si budou se spotřebičem hrát.

Tento spotřebič mohou používat děti od 8 let a starší, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Prostředky pro odpojení musí být zabudovány do pevné elektroinstalace v souladu s předpisy pro elektroinstalaci.

Bezpečnostní pokyny

Tento spotřebič by měl mít po instalaci možnost odpojení od elektrické sítě. Odpojení lze zajistit bud tím, že bude přístupná zástrčka, nebo tím, že se do připojené elektroinstalace v souladu s předpisy pro elektroinstalaci zabuduje vypínač.

Pokud je prívodní kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se predešlo nebezpečí.

Uvedený způsob upevnění nesmí záviset na použití lepidel, protože ta se nepovažují za spolehlivý způsob fixace.

VAROVÁNÍ: Pokud je povrch prasklý, vypněte spotřebič, aby nehrozil úraz elektrickým proudem.

Během používání se spotřebič zahřivá. Dbejte na to, abyste se nedotýkali hřejících prvků uvnitř varné desky.

VAROVÁNÍ: Přístupné části se mohou během používání zahrát. Malé děti by se měly držet v dostatečné vzdálenosti.

Nesmí se používat parní čistič.

Kovové předměty, jako jsou nože, vidličky, Ižíce a pokličky, by se neměly pokládat na povrch varné desky, protože by mohlo hrozit jejich zahřátí.

Po použití vypněte prvek varné desky pomocí jeho ovládacího prvku a nespoléhejte se na detektor pánve.

Spotřebič není určen k ovládání pomocí externího časovače nebo samostatného systému dálkového ovládání.

POZOR: Vaření musí probíhat pod dohledem. Krátké vaření musí být pod nepřetržitým dohledem.

Spotřebič se nesmí instalovat za ozdobnými dvířky, aby nedošlo k přehřátí.

VAROVÁNÍ: Spotřebič a jeho přístupné části se během používání zahřívají. Dbejte na to, abyste se nedotýkali hřejících prvků. Děti mladší 8 let se musí držet v dostatečné vzdálenosti, pokud nejsou pod neustálým dohledem.

VAROVÁNÍ: Vaření na varné desce s použitím tuku nebo oleje bez dozoru může být nebezpečné a vést k požáru.

NIKDY se nepokoušejte uhasit oheň vodou, ale vypněte spotřebič a poté plamen zakryjte např. pokličkou nebo protipožární dekou.

VAROVÁNÍ: Nebezpečí požáru: Na varné plochy neodkládejte žádné předměty.

VAROVÁNÍ: Používejte pouze kryty varných desek, které navrhl výrobce varného spotřebiče nebo které jsou označeny výrobcem spotřebiče v návodu k použití jako vhodné, případně kryty varných desek zabudované do spotřebiče.

Použití zabudovaných krytů může způsobit nehody.

Povrchy mají tendenci se během použití zahřívat.

Tento spotřebič mohou používat děti od 8 let a starší, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmějí provádět děti, pokud nejsou starší 8 let a nejsou pod dohledem. Spotřebič a jeho kabel udržujte mimo dosah dětí mladších 8 let.

⚠️ POZOR

Spotřebič musí být správně nainstalován a uzemněn kvalifikovaným technikem.

Servis spotřebiče by měli provádět pouze kvalifikovaní servisní pracovníci. Opravy prováděné nekvalifikovanými osobami mohou způsobit zranění nebo vážnou poruchu. Pokud váš spotřebič potřebuje opravit, obraťte se na své místní servisní středisko. Pokud nebudete dodržovat tyto pokyny, může dojít k poškození spotřebiče a pozbyté platnosti záruky.

Zapuštěné spotřebiče lze používat pouze po jejich instalaci do skříněk a na pracoviště, jež odpovídají příslušným normám. Tím je zajištěna dostatečná ochrana elektrických jednotek před kontaktem, jak to vyžadují základní bezpečnostní normy. Pokud dojde k poruše spotřebiče nebo se objeví pukliny, praskliny či trhliny:

• vypněte všechny varné zóny;
- odpojte varnou desku od elektrické sítě; a
- obratte se na své místní servisní středisko.

Pokud varná deska praskne, vypněte spotřebič, abyste zabránili možnosti úrazu elektrickým proudem. Varnou desku nepoužívejte, dokud nebude skleněný povrch vyměněn.

Bezpečnostní pokyny

Na varné desce neohřívejte hliníkovou fólii, výrobky zabalené v hliníkové fólii ani mražené potraviny uložené v hliníkovém nádobí.

Kapalina mezi dnem pánve a varnou deskou může vytvářet tlak páry. Ten může způsobovat skákání pánve.

Vždy dbejte na to, aby varná deska a dno pánve byly suché. Varné zóny se při vaření zahřívají.

Vždy držte malé děti mimo dosah spotřebiče.

Všechny obalové materiály uchovávejte mimo dosah dětí, protože obalové materiály mohou být pro děti nebezpečné.

Tento spotřebič se smí používat pouze k běžnému domácímu vaření a smažení. Není určen pro komerční ani průmyslové použití.

Nikdy varnou desku nepoužívejte k vyhřívání místností.

Při zapojování elektrických spotřebičů do elektrické sítě v blízkosti varné desky budte opatrní. Sítové kabely nesmí přijít do kontaktu s varnou deskou.

Přehřátý tuk nebo olej se mohou rychle vznítit. Při přípravě pokrmů na tuku nebo oleji, například při přípravě hranolků, nikdy nenechávejte povrchové jednotky bez dozoru.

Nezapomeňte varné zóny po použití vypnout.

Ovládací panely udržujte vždy čisté a suché.

Nikdy na varnou desku nepokládejte hořlavé věci, mohly by se vznítit.

Při neopatrném používání hrozí nebezpečí popálení spotřebičem.

Kabely od elektrických spotřebičů se nesmí dotýkat horkého povrchu varné desky nebo horkého nádobí.

Varnou desku nepoužívejte k sušení oblečení.

Uživatelé s kardiostimulátory a aktivními srdečními implantáty musí udržovat horní část těla v minimální vzdálenosti 30 cm od zapnutých indukčních varných zón. V případě pochybností se obraťte na výrobce přístroje nebo na svého lékaře. (Pouze u indukčních varných desek)

Nepokoušejte se spotřebič sami opravovat, rozebírat nebo upravovat.

Před čištěním spotřebič vždy vypněte.

Varnou desku čistěte podle pokynů pro čištění a údržbu uvedených v tomto návodu.

Domácí mazlíčky udržujte v dostatečné vzdálenosti od spotřebiče, protože by mohly šlápnout na ovládací prvky spotřebiče a způsobit poruchu.

Likvidace obalového materiálu

VAROVÁNÍ

Všechny materiály použité k balení spotřebiče jsou plně recyklovatelné. Části z plechu a z tvrdé pény jsou příslušně označeny. Obalové materiály a staré spotřebiče likvidujte s ohledem na bezpečnost a životní prostředí.

Správná likvidace starého spotřebiče

VAROVÁNÍ

Před likvidaci starý spotřebič vyřadte z provozu, aby nemohl být zdrojem nebezpečí. Za tímto účelem pověřte kvalifikovaného technika, aby odpojil spotřebič od elektrické sité a vytáhl sitový kabel.

Spotřebič se nesmí vyhazovat do domovního odpadu.

Informace o terminech svozu a veřejných mistech pro ukládání odpadu se dozvíte na místním odboru odpadů nebo na obecním úřadě.

Správná likvidace tohoto produktu (Odpadní elektrická a elektronická zařízení)

(Platí v zemích se systémy tříděného odpadu)

Toto označení na výrobku, příslušenství nebo literatuře znamená, že výrobek a jeho elektronické příslušenství (např. nabiječka, náhlavní souprava, kabel USB) by se po skončení životnosti neměly likvidovat společně s ostatním domácím odpadem. Aby se předešlo možnému poškození životního prostředí nebo lidského zdravi v důsledku nekontrolované likvidace odpadu, oddělte tyto produkty od ostatních druhů odpadu a zodpovědně je recyklujte, čimž podpořite udržitelné opětovné využívání materiálních zdrojů.

Domáci uživatelé by se měli obrátit bud na prodejce, u kterého tento výrobek zakoupili, nebo na místní úřad, kde se dozvi, kam a jak mohou tyto výrobky odevzdat k ekologické recyklaci.

Firemní uživatelé by měli kontaktovat svého dodavatele a přečíst si podmínky kupní smlouvy. Tento výrobek a jeho elektronické přislušenství by se při likvidaci nemély kombinovat s jiným komerčním odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a regulačních povinnostech týkajících se konkrétních výrobku, např. REACH, naleznete na adrese: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Instalace varné desky

VAROVÁNÍ

Ujistěte se, že nový spotřebič instaluje a uzemňuje pouze kvalifikovaný personal.

Dodržujte tyto pokyny. Záruka se nevztahuje na škody, které mohou vzniknout v důsledku nesprávné instalace.

Technická data najdete na konci této příručky.

Bezpečnostní pokyny pro instalující osobu

• V elektrické instalaci musí být k dispozici zařízení, které umožňuje odpojení spotrebiče od sitě na všech polech se šiřkou kontaktního otvoru nejměné 3 mm. Mezi vhodná izolační zařízení patří odpojovače chránící vedení, pojistky (šroubové pojistky se musi vyjmout z držáku), zemnicí svodové pojistky a stykače.
• Z hlediska požární ochrany tento spotřebič odpovídá normě EN 60335 - 2 - 6. Tento typ spotřebiče lze instalovat s vysokou skřiní nebo stěnou na jedné straně.
• Instalace musi zaručoval ochranu proti otřesům.
• Kuchyňská linka, ve které je spotřebič namontován, musí splňovat požadavky na stabilitu podle normy DIN 68930.
• V rámci ochrany proti vlhkosti je třeba všechny rezné plochy utěsnit vhodným tmelem.
• U pracovních ploch obložených dlaždicemi musi být spáry v mistě, kde se nacházi varná deska, zcela vyplněny spárovaci hmotou.
• U desek z přírodního či umělého kamene nebo keramických desek musí být zaklapávaci pružiny upevněny vhodnou umělou pryskyřici nebo smišeným lepidlem.
• Ujistěte se, že je těsnění správně a bez mezer usazeno na pracovní ploše. Nesmí se nanašet další vrstva silikonového tmelu, protože by ztežovala sundávání během údržby.
• Varnou desku je pri sundávani nutné vytlacit odspodu.
• Pod varnou desku lze nainstalovat desku.
• Větraci mezera mezi pracovní deskou a přední části jednotky pod ni musí zůstat volná a nezakrytá.

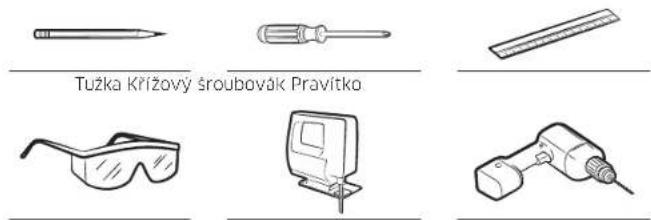

Nástroje, které budete potřebovat

Bezpečnostní brýle Prímočará pila Vrtačka

Připojování k sítovému napájení

Před připojením zkontrolujte, zda jmenovité napěti spotřebiče, tj. napěti uvedené na typovém štítku, odpovídá dostupnému napájecímu napětí. Typový štitek se nacházi na spodním krytu varné desky.

VAROVÁNÍ

Před připojováním vodičů k obvodu vypněte napájení.

Napětí hřejících prvků je AC 230 V-. Spotřebič bez problémů funguje rovněž v sitích s napětim AC 220 V\~ nebo AC 240 V\~. Varná deska musi být připojena k elektrické síti pomocí zařízení, které umožňuje odpojení spotřebiče od síte na všech półech, se šířkou kontaktního otvoru nejměně 3 mm, např. automatický výřez na ochranu vedení. zemní svody nebo pojistky.

VAROVÁNÍ

Připojení kabelů musí být provedeno v souladu s předpisy a šrouby svorek musí být pevně dotaženy.

VAROVÁNÍ

Po připojení varné desky k elektrické siti zkontrolujte, zda jsou všechny varné zóny připraveny k použiti. To provedete tak, že každou z nich postupné krátce zapnete na maximální stupeň s vhodným nádobím.

VAROVÁNÍ

Věnujte pozornost rozdělení fázi a nulových vodičů domovní připojky a spotřebiče (schémata připojení), jinak může dojít k poškození komponent. Záruka se nevztahuje na škody způsobené nesprávnou instalací.

! VAROVÁNÍ

Pokud je prívodní kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se predešlo nebezpečí.

01 02 03 0406 05 L N E

1 N\~ (32 A)

01 220-240 V ~	04 Modrá
02 Černá 05 Šedá
03 Hnědá 06 Zelená/žlulá

01 02 03 04 05 06 07 LIL2N

2 N\~ (16 A): Před připojením oddělte dvoufázové vodiče (L1 a L2).

01 220-240 V ~	05 Modrá
02 380-415 V ~	06 Šeda
03 Černá 07 Zelená/Žlutá
04 Hnědá

0104 02 05 03 06 L3N1E2N2 07

2 × 1N\~ (16 A): Pred prípojením oddělte vodiče.

01 220-240 V ~	05 Hnědá
02 Černá 06 Šedá
03 Modrá 07 Zelená/Žlutá
04 220-240 V ~

VAROVÁNÍ

Pro správné připojení napájení postupujte podle schématu zapojení přiloženého nedaleko svorek.

Instalace do pracovní desky

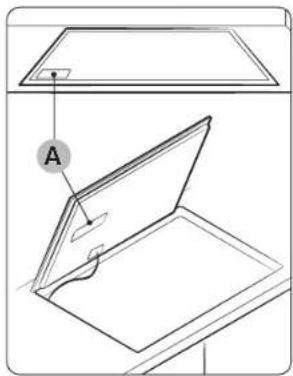

A

A. Sériové číslo

POZNÁMKA

Před instalací si poznamenejte sériové číslo na výrobním štitku spotřebíče. Toto číslo budete potřebovat v případě požadavku na servis a po instalaci již nebude přístupné, protože je uvedeno na původním výrobním štitku na horní nebo spodní straně spotřebíče.

POZNÁMKA

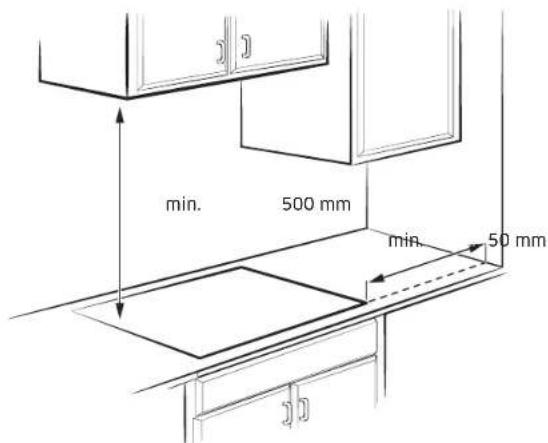

Zvláštní pozornost věnujte požadavkům na minimální prostor a vzdálenost.

POZNÁMKA

Spodní část varně desky je vybavena ventilátorem. Pokud se pod varnou deskou nachází zásuvka, neměly by se do ní ukládat drobné předměty nebo papíry, protože by je ventilátor mohl nasát a mohlo by dojít k jeho poškození nebo k narušení chlazení.

Instalace varné desky

Typ zapuštěné instalace (nainstalovat lze pouze model NZ6*****FK)

Indukční varná deska Pružina držáku

Než začnete

Varné zóny

NZ63*403*GK NZ63*504**K

01 01 01 02 Ovládaci panel 1 / 2 Ovládaci p

0101 rel.1/202

NZ63*605**K NZ64*401**K

0101 0202 Ovladaci panel 1 / 3

01 01 01 01 Ovládaci panel 1 / 2

Než začnete

NZ64*504**K NZ64*5066*K

01 01 01 02 Ovládaci panel 1 / 2 Ovládaci panel 1 / 2 02 0101

NZ64*605**K

01 01 01 02 Ovládaci panel 1 / 3

01 Indukčni varná zóna

02 Ovládací panel

Ovládací panel

Ovládací panel 1

01020304 0505 0606 08 188 88% 188 88% 0606 09 15 07 Max

Ovládací panel 2

01020304 05 0606 08 188 88 188 88 0606 10 + 07 Max

Ovládací panel 3

0107020304 05 0606 08 :88 88: :88 - 88: 0606 11 Max II dmsed

01	Zapnout/Vypnout	Aktivace a deaktivace varné desky.
02	Časovač Zapnutí nebo vypnutí časovače a jeho nastavení.
03	Udržovat teplotu	Udržování teploty vařeného jídla.
04	Pozastavenía zámek	Přepnutí všech varných zón na nízký výkon.Podržením po dobu 3 sekund uzamknete nebo odemknete ovládací panel. (Dětský bezpečnostní zámek)
05	Flex zóna Výběr Flex zóny.
06	Varná zóna Výběr varné zóny.
07 Max Maximální zesílení	Aktivace uvedené funkce.
08 Displej	Zobrazení nastavení ohřevu, zbytkového tepla a připojení Wi-Fi.
09 Ovládaci panel Nastavení ohřevu a přidávání či ubíráni času.
10 Ovládaci tlačitko Nastavení ohřevu a přidávání či ubíráni času.
11 Ovládaci knoflik Nastavení ohřevu a přidávání či ubíráni času.

Indukční ohřev

A. Indukční cívka
B. Indukované proudy
c. Elektronické obvody

• Princip indukčního ohřevu: Když umístite nádobí na varnou zónu a zapnete ji. elektronické obvody indukční varné desky vytvoří na dně nádobí „indukované proudy“, které okamžitě zvýši teplotu nádobí.
• Vysši rychlost pri vaření a smažení: Jelikož se ohřívá přímo pánev, a nikoli sklo, je účinnost vyšší než u jiných systému - nedochází totíž k tepelným ztrátám. Většina absorbované energie se přemění na teplo.

Bezpečnostní vypnutí

Pokud některou z varných zón nevypnete nebo po delší době neupravíte úroveň výkonu, daná varná zóna se automaticky vypne. Varné zóny se vypínají po následující době.

Úroveň výkonu Vypnutí
1-3 Po 6 hodinách
4-6 Po 5 hodinách
7-9 Po 4 hodinách
10-15 Po 1,5 hodině

POZNÁMKA

Pokud se varná deska přechřívá z důvodu nesprávného fungování, zobrazi se [ ] A varná deska se vypne.

POZNÁMKA

Pokud je nádobí nevhodné, přiliš malé nebo na varnou zónu nebylo umístěno žádné nádobí, zobrazi se. ☐ A po 1 minutě se příslušná varná zóna vypne.

POZNÁMKA

Pokud se alespoň jedna varných zón vypne před uplynutím uvedené doby, přečtěte si část „Odstraňování problémů“.

Další důvody, proč se varná zóna sama vypne

Všechny varné zóny se samy vypnou, pokud dojde k překypění tekutiny na ovládací panel.

Automatické vypnutí se aktivuje také v případě, že na ovládací panel položite vlhký hadr. V obou těchto případech je nutně spotřebič po odstranění tekutiny nebo hadříku znovu zapnout tlačítkem Zapnout/Vypnout ①.

Než začnete

Indikátor zbytkového tepla

Když je jednotlivá varná zóna nebo varná deska vypnutá, přítomnost zbytkového tepla se na dísplojí příslušné varné zóny zobrazi pomoci symbolu H, hož znamená „horké”). I když varnou zónu vypnete, indikátor zbytkového tepla zhasne až po vychladnutí varné zóny. Zbytkové teplo můžete využít k rozmrazování nebo udržování teploty potravin.

⚠️ VAROVÁNÍ

Dokud svití ukazatel zbytkového tepla, hrozí nebezpečí popálení.

VAROVÁNÍ

Pokud dojde k prerušení napájení, symbol H. zhasne a informace o zbytkovém teple již nebudou dostupné. Stále se však může stát, že se spálíte. Tomu se můžete vyhnout tím, že budete v blizkosti varné desky vždy opatrní.

Detekce teploty

Pokud by teplota na některé z varných zón z jakéhokoli důvodu překročila bezpečnostní hodnoty. varná zóna automaticky sníží výkon na nižší úroveň. Jakmile ukončite používání varné desky, bude chladici ventilátor dál pracovat, dokud elektronika varné desky nevychladne. Chladici ventilátor se vypíná v závislosti na teplotě elektroniky.

Nádobí

Použivejte nádobí s plochým dnem, které se zcela dotýká celé varné zóny. Zkontrolujte, zda je dno nádobí rovné. To provedete tak, že po něm budete otácet pravítkem. Dodržujte všechna doporučení pro používání nádobí.

• Používejte nádobí vyrobené ze správného materiálu pro indukční vaření.
• Používejte kvalitní nádobí s těžším dnem pro lepší rozložení tepla. Tím dosáhnete nejlepších výsledků vaření.
• Velikost nádobí přizpůsobte množství připravovaného jídla.
• Nádobí nenechávejte vařit na sucho. Mohlo by tak dojit k trvalému poškození v podobě rozbití, roztavení nebo otlaků, které mohou mít vliv na keramickou varnou desku. (Na tento typ poškození se nevztahuje záruka).
• Nepoužívejte špinavé nádobí ani nádobí se silným nánosem tuku. Vždy používejte nádobí, které se po vaření snadno čisti.

POZOR

• Varné zóny se po vypnutí mohou jevit jako vychladlé. Skleněný povrch však může být horký od zbytkového tepla prénášeného z nádobí. Nadále hrozí popálení.
• Horkého nádobí se nedotýkejte holýma rukama. Vždy si chraňte ruce před popálením pomocí rukavic nebo chňapek.
• Neposouvejte nádobí po povrchu varné desky. Mohlo by dojít k trvalému poškození varné desky.

Nádobí pro indukční varné zóny

Indukční hořák lze zapnout pouze tehdy, když je na jedné z varných zón umístěno nádobí s magnetickou základnou. Můžete použit nádobí niže označené jako vhodné.

Materiál Vhodnost
Ocel, smaltovaná ocel, litina Ano
Nerezová ocel Ano (pokud se ke dnu nádobí přichytí magnet)
Hliník, měd, mosaz, sklo, keramika, porcelán	Ne

POZNÁMKA

• Nádobí vhodné pro indukční vaření označuje jako vhodné výrobce.
• Některé nádobí může při použití na indukčních varných zónách vydávat zvuky.
• Tyto zvuky neznamenaji poruchu varné desky a nijak neovlivňují její provoz.
• Speciální nádobí z nerezové oceli nemusí být vhodné pro indukční vaření. Zkontrolujte, zda dno nádobí přitahuje magnet.

Velikosti nádobí pro indukční varné zóny

Indukční varné zóny se automaticky přizpůsobují velikosti dna nádobí, a to až do určitěho limitu. Magnetická část dna nádoby však musí mít minimální průměr v závislosti na velikosti varné zóny.

Pro dosažení nejlepších výsledků použivejte nádobí, jehož feromagnetický průměr odpovídá průměru hořáku. Pokud hořák nádobí nedetekuje, zkuste použit hořák menší velikosti.

POZNÁMKA

Průměr nádobí naleznete ve specifikacích varných zón modelu.

Než začnete

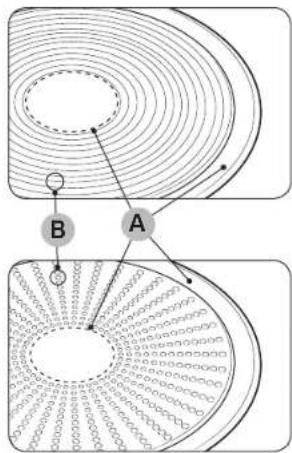

Jiné indukční nádobí

Nékteré nádobí má na dně tenký magnetický materiál, který umožňuje fungování s indukční varnou deskou. Toto nádobí má slabý magnetismus a nemusi dobře fungovat. (Slabý magnetismus znamená, že magnet nedrží pevně nebo že oblast, kde magnet drží, je malá.)

A. Oblast, kde magnet nedrži B. Oblast, kde magnet drží

- Přestože nádobí může být určeno pro indukční varnou desku, může být výkon ohřevu slabý nebo někdy varná deska nemusí nádobí rozpoznat, a to v závislosti na velikosti a silc magnetické plochy na dně nádobí.

Při použití velkého nádobí s menším feromagnetickým prvkem se zahřívá pouze feromagnetický prvek. V důsledku toho nemusi být teplo rozloženo rovnoměrně.

Test vhodnosti

Nádobí je vhodné pro indukční vaření, pokud se na jeho dno přichytí magnet a je výrobcem označeno jako vhodné.

• Dobré nádobí poznáte podle jeho dna. Dno by mělo být co možná nejsilnější a nejrovnější.
• Při nákupu nádobí věnujte zvlástní pozornost průměru dna. Výrobcí často udávají jen průměr horní hrany.
• Nepouživejte nádobí, jehož dno je poškozeno a má hrubě hrany nebo otřepy. Pokud byste poškozené nádobí přetahovali po keramické varné desce, mohli byste její povrch trvale poškrábat.
• Za studena je dno nádobí obvykle mírně prohnuté dovnitř (konkávní). Nesmí být vypouklá směrem ven (konvexní).
• Pokud chcete použit speciální typ nádobí, například tlakový hrnec, pánev na vaření nebo pánev wok, postupujte podle pokynů výrobce.

Správné umístění

Správné Nesprávné
Nádobí s plochým dnem a rovnými stěnami	Nádobí se zakřiveným či pokriveným dnem nebo stěnami
Nádobí splňuje nebo překračuje doporučenou minimální velikost pro varnou zónu.	Nádobí nesplňuje doporučenou minimální velikost pro aktuální varnou zónu.
Nádobí zcela sedí na povrchu varně desky.	Nádobí sedí na liště varné desky nebo zcela nedosedá na povrch varné desky.
Nádobí je dokonale vyvážené. Těžká rukojeť způsobuje naklánění nádobí.

Tipy k úspoře energie

Tyto tipy vám pomchou snížit spotřebu energie.

• Nádobí vždy pokládejte na varnou zónu před zapnutím přislušného hořáku.
• Udržujte varné zóny a dno nádobí v čistotě. Jinak se bude spotřebovávat více energie.
• Pokud má nádobí pokličku, pevně ji uzavřete. Tím snížite spotřebu energie.
• Před koncem vaření vypněte hořák. Pomocí zbytkového tepla udržujte teplotu pokrmů.

Správné umístění

Nádobí je možné vyzkoušet a ověřit, zda je vhodné pro použití s timto produktem.

1. Varnou desku zapnete stisknutím tlačitka Zapnout/Vypnout ① po dobu 1-2 sekund.
2. Dělský bezpečnostní zámek aktivujete stisknutím tlačítka Pozastavení a zámek II po dobu 3 sekund.
3. Režim testování vhodnosti nádobí aktivujete stisknutim tlačitka Časovač ① po dobu 3 sekund.
4. Umístěte nádobí na jednu z varných zón a poté stiskněte a podržte tlačitko Varná zóna do dobu 3 sekund.

Displej Popis
0 Nádobí není vhodné
1-5 Nádobí je vhodné	ale neefektivní
6-10 Nádobí je vhodné

Než začnete

Použití dotykových tlačítek

Dotyková tlačítka se používají tak, že se dotknete požadovaného tlačítka špičkou prstu, dokud se nerozsvití nebo nezhasnou přislušné indikátory, případně dokud se neaktivuje požadovaná funkce. Při ovládání spotřebiče se dotýkejte vždy jen jednoho tlačítka. Pokud na tlačítko přitisknete příliš velkou plochu prstu, může se aktivovat i sousední tlačítko.

Zvuky během provozu

Pokud slyšite:

• Praskání: nádobí je vyrobeno z jiných materiálů.
• Pískání: používáte více než dvě varné zóny a nádobí je vyrobeno z různých materiálů.
• Hučení: využíváte vysoké úrovně výkonu.
  • Cvakání: dochází k elektrickému spínání.
• Syčení, bzučení: pracuje ventilátor.
  Tyto zvuky jsou normální a nejedná se o závadu.

VAROVÁNÍ

Nepoužívejte nádobí o různých velikostech a z různých materiálů. Použití nádobí o různých velikostech nebo z různých materiálů může způsobovat hluk a vibrace.

POZNÁMKA

Použití nízkých úrovní výkonu (1-5) může způsobit cvakání.

Prvotní čištění

Otřete sklokeramický povrch desky vlhkým hadříkem a čisticím prostředkem na sklokeramické desky.

VAROVÁNÍ

Nepoužívejte žíravé nebo brusné čisticí prostředky. Mohlo by dojít k poškození povrchu.

Provoz

Zapnutí spotřebiče

Spotřebič se zapíná pomoci tlačítka Zapnout/Vypnout ①. Stiskněte tlačítko Zapnout/Vypnout ①přibližně na 1–2 sekundy.

POZNÁMKA

Po stisknutí tlačitka Zapnout/Vypnout ① za účelem zapnutí spotřebiče je potřeba přibližně do 20 sekund zvolit úroveň výkonu. Jinak se spotřebič z bezpečnostních důvodů vypne.

Vypnutí spotřebiče

Spotřebič můžete úplně vypnout tlačitkem Zapnout/Vypnout ① Stiskněte tlačitko Zapnout/Vypnout ① přibližně na 1-2 sekundy.

POZNÁMKA

Po vypnutí jedné varné zóny nebo celé varné plochy se na digitálních displejích příslušných varných zón zobrazí varování před zbytkovým teplem ve formě H dva kroky h pro „horké”. Teplota se sníží a H zmizí.

Výběr varné zóny a úrovně výkonu

1. Pro výběr varné zóny stiskněte příslušné tlačitko Varná zóna □
2. Pro nastavení a úpravu úrovně výkonu použijte ovládací panel, ovládací tlačítko nebo ovládací knoflik.

Ovládací panel	0 ———— 15 — Max
Ovládací tlačítko	— + Max
Ovládací knoflik	Max

POZNÁMKA

• Ve výchozím nastavení je při výběru varné zóny zvolena úroveň 15.
• Pokud je více než jedno tlačitko stisknuto po dobu delší než 8 sekund, zobrazí se na displeji varné zóny dů.

Navrhovaná nastavení pro vaření konkrétních jídel

Čísla v tabulce níže jsou orientační. Úroveň výkonu potřebná pro různé způsoby vaření závisí na řadě proménných, včetně kvality použitého nádobí a typu a množství vařených potravin.

Úroveň výkonu	Způsob vaření Pří	klady použití
14-15	Ohřívání/smažení/fritování	Ohřívání velkého množství tekutín, vaření nudlí, restování masa, pečení guláše, dušení masa.
8-11	Intenzivni smažení	Steak, svíčková, bramboráčky, klobásy, palačinky/lívance
7-10 Smažení		Řízky, játra, ryby, karbanátky, smažená vejce
5-7 Vaření		Vaření až 1,5 l tekutiny, brambory, zelenina
2-4	Vaření v páře / dušení / vaření	Vaření v páře a dušení malého množství zeleniny, vaření rýže a mléčných pokrmů
1-2 Rozpouštění Rozpouštění		násla, želatiny, čokolády

POZNÁMKA

Úroveň výkonu je třeba upravit podle konkrétního nádobí a potravin.

Provoz

Maximální zesílení

Funkce Maximální zesílení zajištuje dodatečný výkon pro jednotlivé varné zóny. (například: potřebujete přívěst k varu velké množství vody) Po uplynutí doby funkce Maximální zesílení se varné zóny automaticky nastavení zpět na nejvyšší nastavení ohřevu.

POZNÁMKA

• Za určitých okolností se může funkce Maximální zesílení deaktivovat automaticky, aby se ochránily interní elektronické současti varné desky. Napřiklad není možně nastavit maximální výkon na zadní i přední Flex zóně současně.
• Informace o době funkce Maximální zesílení najdete ve specifikaci varných zón vašeho modelu.

Řízení napájení

Varné zóny mají k dispozici maximální výkon. Pokud je tento rozsah výkonu překročen zapnutím funkce Maximální zesílení, řízení napájení automaticky sniží úroveň výkonu varné zóny. Na displeji této varné zóny se po dobu několika sekund střídavě zobrazuje nastavený stupeň výkonu a maximální možný stupeň výkonu. Poté se na displeji změní nastavená úroveň výkonu na maximální možnou úroveň výkonu.

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu)

Flex funkce dokáže ovládat celou levou varnou zónu, także se dá používat velké nádobí. (například: ovální nádobí, hrnec na vaření ryb)

1. Stiskněte tlačítko Flex zóna ☐.

2. Pro nastavení a úpravu úrovně výkonu slouži tlačitko Power level (Úroveň výkonu).

POZNÁMKA

• Stiskněte tlačítko Flex zóna vypnuta.
  ☐ během provozu, funkce Flex zóna bude
• Pokud stisknete tlačitko Flex zóna ☐, zatimco každý hořák funguje na jiné úrovni výkonu, nastaví se hořák na vysokou úroveň.

Flex zóna Plus (pouze pro modely vybavené funkci Flex zóna Plus)

Flexi: zóna je velká varná plocha na levé straně varné desky (viz obrázek vlevo), která je speciálně navržena tak, aby se do ni vešlo více hrnců a pávní rúzných tvarů a velikostí najednou. Flex zóna má čtyří zóny, které jsou ovládány jednotlivými induktory, což umožňuje vařit bez ohledu na to, kde je na varné zóně umístěno nádobí.

Díky funkci Flex zóna Plus můžete ke zvětšení varné oblasti použit kombinaci různých varných zón. Stisknutím tlačítko Flex zóna ☐ můžete použit varnou zónu následujícím způsobem.

Varná zóna 1 Varná zóna 1Varná zóna 1Varná zóna 1 Varná zóna 2 Varná zóna 2Varná zóna 2Varná zóna 2 Varná zóna 3 Varná zóna 3Varná zóna 3Varná zóna 3 Varná zóna 4 Varná zóna 4Varná zóna 4Varná zóna 4 • Při přesuvá operaci a zóna

POZNÁMKA

• Při použití pouze jedné varné zóny musí být průměr dna nádoby menší než 14 cm.
• Varné desce může trvat 5–10 sekund, než rozpozná polohu nádobí.
• Zatímco varná deska rozpoznává nádobí, mohou být slyšet zvuky.
• Během vaření nesundávejte nádobí z desky. Z. bezpečnostních důvodů se varná deska automaticky zastaví, pokud je nádobí sejmuto na dobu delší než 5 sekund.

Použití Flex zóny Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

1. Stiskněte tlačítko Flex zóna

1. Pro nastavení a úpravu úrovně výkonu slouží tlačitko Power level (Úroveň výkonu).

POZNÁMKA

- Když stiskněte tlačitko Flex zóna bude vypnuta.

během provozu, funkce Flexibilní zóna

Když sisknete dačítko Flex zóna , zaůmco jednollivé varné zóny pracují na různých úrovních výkonu, výkon se automaticky nastaví na vyšší úroveň.
- Při přesouvání nebo přidávání nádobí do nové Flex zóny zrušte aktualní operaci a poté stisknutím příslušného tlačítka Varná zóna varnou zóhu

Provoz

Udržovat teplotu

1. Pomocí léto funkce se udržuje teplota vařeného jídla. Stiskněte příslušné tlačítko Maximální zesilení ☐.
2. Stiskněte tlačitko Udržovat teplotu
3. Změni se displej varné zóny
4. Opětovným stisknutim tlačitka Udržovat teplotu varnou zónu vypnete.

Časovač

Použití časovače jako bezpečnostního vypnutí

Pokud je pro varnou zónu nastaven určitý čas, po jeho uplynutí se varná zóna sama vypne. Tuto funkcí lze použit pro vlce varných zón současně.

Nastavení časovače

Varné zóny, pro které chcete použit bezpečnostní vypnutí, musí být zapnuté.

1. Stiskněte tlačitko Časovač
2. Časovač můžete nastavit opakovaným mačkáním tlačítka Časovač
3. Pokud chcete nastavení časovače zrušit, podržte tlačitko Časovač ① po dobu 3 sekund.

POZNÁMKA

• Pokud chcete nastavení změnit rychleji, stiskněte a podržte libovolné tlačitko Časovač ①, dokud nedosáhnete požadované hodnoty.
• Po ukončení časovače se ozve několik pípnuti. Varná zóna však nebude vypnuta.

Funkce Pozastavit/Pokračovat

Funkce Pozastavit/Pokračovat současně přepne všechny zapnuté varně zóny na nizký výkon a poté zpět na dříve nastavený stupeň výkonu. Tuto funkci lze použít ke krátkému prerušení vaření a následněmu pokračování, např. za účelem vyřízení telefonního hovoru.

Po aktivaci funkce Pozastavit/Pokračovat se deaktivují všechna tlačitka kromě tlačitek Pozastavení a zámek 12 a Zapnout/Vypnout. ①

Ve vařeni můžete pokračovat po opětovném stisknutí tlačitka Pozastavení a zámek II

	Ovládací panel Displej.
Zapnuti	Stiskněte tlačitkoPozastavení a zámekII	''
Vypnuti	Stiskněte tlačitkoPozastavení a zámekII	Návrat na předchozi úroveň výkonu

Rychlé zastavení

Tato možnost snižuje počet kroků a dobu potřebnou k ukončení vaření. Varnou zónu můžete vypnout stisknutim tlačitka Varná zóna podobu 2 sekund.

POZNÁMKA

Tlačitko Flex zóna ☐ nepodporuje funkci rychlého zastavení.

Dětský bezpečnostní zámek

Dětský bezpečnostní zámek můžete použit jako ochranu proti nechtěnému zapnutí varné zóny a aktivaci varné plochy. Také ovládací panel, s výjimkou tlačítka Zapnutí/Vypnutí ① (pouze vypnutí ovládání), lze uzamknout, aby se zabránilo neúmyslné změně nastavení, například při otírání panelu hadřikem.

Aktivace/deaktivace dětského bezpečnostního zámku

1. Stiskněte tlačitko Pozastavení a zámek II přibližně na 3 sekundy. Ozve se potvrzovací akustický signál.
2. Stiskněte libovolné tlačitko. L se objevi na displejích, což značí aktivaci dětského bezpečnostního zámku.
3. Dětský bezpečnostní zámek můžete vypnout opětovným stisknutím tlačítka Pozastavení a zámek II po dobu 3 sekund. Ozve se potvrzovací akustický signál.

POZNÁMKA

• Dětský zámek se aktivuje bez ohledu na zapnutí/vypnutí napájení.
• Dělský bezpečnostní zámek můžele zapnout i během vaření. Pokud chcete vypnout hořák se zapnutým dětským bezpečnostním zámek, stiskněte tlačítko Zapnout/Vypnout ① nebo nejprve vypněte dětský bezpečnostní zámek a poté stiskněte příslušné tlačítko Varná zóna □

Limit maximálního výkonu

Tato funkce umožňuje nastavit maximální výkon jednotky.

1. Ponechejte spotřebič vypnutý.
2. Dětský bezpečnostní zámek zapnete stisknutím tlačítka Pozastavení a zámek _01 po dobu přibližně 3 sekund.
3. Stiskněte současně levé přední tlačítko Varná zóna ☐ a pravé přední tlačítko Varná zóna ☐ do obu přibližně 3 sekund.
4. Stiskněte tlačítko Časovač 📁přibližně na 3 sekundy.
   Na displejích se zobrazi Paaktuální maximální výkon.
5. Limit výkonu můžete upravit pomocí tlačitka Pozastavení a zámek II (3000 W, 4000 W, 7400 W)
6. Nastavení potvrdíte stisknutím tlačitka Zapnout/Vypnout ①

POZNÁMKA

V režimu nízkého výkonu (3000 W, 4000 W) se úroveň výkonu přizpůsobí automaticky.

Provoz

1. Stiskněte tlačítko Zapnout/Vypnout ① přibližně na 1-2 sekundy.
2. Do 10 sekund od zapnuti spotřebiče stiskněte tlačitko Časovač 📍 po dobu 3 sekund.
3. Zvuk se vypne a na displeji se zobrazi .OF
4. Pokud chcete změnit nastavení zvuku, opakujte kroky 1 a 2. Zvuk se zapne a na displeji se zobrazí On

POZNÁMKA

Po uplynutí 10 sekund od zapnutí spotřebiče již není možné měnit nastavení zvuku.

Smart Connect

Varná deska je vybavena vestavěným Wi-Fi modulem, který lze použit pro synchronizaci varné desky s aplikací SmartThings. V aplikaci ve smartphonu můžete:

• monitorovat provozní stav a nastavení úrovně výkonu prvků varné desky;

- kontrolovat a měnit nastavení časovače.

Funkce, které lze ovládat z aplikace SmartThings, nemusi fungovat hladce, pokud jsou špatné komunikační podmínky nebo je produkt nainstalován na mistě se slabým signálem Wi-Fi.

Jak připojit varnou desku

Než budete moci použivat funkce dálkového ovládání varné desky Samsung, musíte ji spárovat s aplikaci SmartThings.

1. Stáhněte si aplikaci SmartThings do chytrého zařízení a otevřete ji.
2. Varnou desku zapnete stisknutim tlačitka Zapnout/Vypnout ① po dobu 1-2 sekund.
3. Dětský bezpečnostní zámek zapnete stisknutim tlačitka Pozastavení a zámek ^II po dobu přibližně 3 sekund.
4. Postupujte podle pokynů v aplikaci a poté stiskněte a podržte tlačitko Max po dobu 3 sekund.
5. Během navazování spojení bude blikat indikátor Wi-Fi. Po dokončení procesu bude indikátor svítit bez blikání. Nyní je varná deska úspěšně připojena.
6. Pokud se indikátor Wi-Fi Smart Connect nerozsvítí, postupujte podle pokynů v aplikaci a připojte se znovu.

POZNÁMKA

• Dbejte na to, abyste funkci Smart Connect nastavovali pouze v době, kdy není varná deska v provozu.
• Další informace najdele ve webové příručce na adrese www.samsung.com

Zapnutí/vypnutí Wi-Fi

- Pokud chcete zapnout/vypnout Wi-Fi, opakujte kroky 2 až 4.

Údržba zařízení

Ovládání digestoře

Tento produkt je vybaven zařizením Bluetooth, které můžete použít k připojení varné desky k modelům digestoří s podporou ovládání od spolčnosti Samsung. Prostřednictvím připojení Bluetooth můžete z aplikace SmartThings ovládat digestoř.

Více informací o modelech digestoří s podporou ovládání od společnosti Samsung najdete na webu www.samsung.com.

Připojení modelu digestoře s podporou ovládání

1. Stähněte si do smartphonu aplikaci SmartThings a spustte ji. Poté dokončete postup Smart Connect a připojte se k varné desce.
2. Postupujte podle pokynů Bluetooth modelu digestoře s ovládáním a aktivujte připojení Bluetooth.
3. Připojení Bluetooth navážete souběžným stisknutím a podržením tlačitek Časovač a Pozastavení a zámek II. Po úspěšném navázání připojení Bluetooth se na displeji zobrazí b
4. Při používání ovládání digestoře postupujte podle pokynů uvedených v uživatelské přiručce modelu digestoře s ovládáním a v průvodci aplikaci.

POZNÁMKA

• Pokud se připojení Smart Connect nezdaří, nelze aplikaci SmartThings použit k monitorování a ovládání digestoře.
• Bez připojení Smart Connect k varné desce můžete ke spárování varné desky s digestoří a následné synchronizaci použít připojení Bluetooth. K tomu je nutné postupoval podle výše uvedených kroků 2 a 3.

Varná deska

VAROVÁNÍ

Čistící prostředky nesmí přijít do styku s vyhřivaným sklokeramickým povrchem: Všechny čistící prostředky musí být po čistění odstrančny dostatečným množstvím čisté vody, protože při zahřátí povrchu mohou mít leptavý účinek. Nepoužívejte žadné agresivní čistící prostředky, jako jsou spreje na grily nebo trouby, drátěnky nebo abrazivní čistící prostředky na pánve.

POZNÁMKA

Sklokeramický povrch čistěte po každém použití, když je ještě toplý na dotek. Tím zabráníte tomu, aby se rozlitá tekutina připálila na povrch. Odstraňte vodní kámen, stopy po vodě, kapky od tuku a kovové zabarvení pomocí běžně dostupného čisticího prostředku na keramické sklo nebo nerezovou ocel.

Lehké znečištění

1. Sklokeramický povrch otřete vlhkým hadrem.
2. Otřete do sucha čistým hadrem. Na povrchu nesmí zůstat zbytky čisticího prostředku.
3. Jednou týdně důkladně vyčistěte celou sklokeramickou varnou plochu běžně dostupným čisticím prostředkem na keramické sklo nebo nerezovou ocel.
4. Sklokeramický povrch otřete dostatečným množstvím čisté vody a poté do sucha čistým hadříkem, který nepouští vlákna.

Údržba zařízení

Odolné znečištění

1. K odstranění zapečených potravin a odolných skvrn použijte škrabku na sklo.
2. Přiložte škrabku na sklo zešikma ke sklokeramickému povrchu desky.
3. Odstraňte nečistoty seškrábnutím hranou škrabky.

POZNÁMKA

Škrabky na sklo a čističe sklokeramických desek jsou k dostání ve specializovaných prodejnách.

Problémové nečistoty

1. Připálený cukr, roztavený plast, hliníkovou fólii nebo jiné materiály odstraňte ihned škrabkou na sklo, dokud jsou ještě horké.

VAROVÁNÍ

Při použití škrabky na sklo na horké varné zóně hrozí nebezpeči popálení:

1. Až varná deska vychladne. vyčistěte ji běžným způsobem. Pokud již varná zóna, na které se něco roztavilo, vychladla, znovu ji zahřejte a vyčistěte.

POZNÁMKA

Škrábance nebo tmavé skvrny na povrchu sklokeramické desky, zpúsobené napřiklad pánví s oslrými hranami, nelze odstranit. Nemají však negativní vliv na fungování varné desky.

Odstraňování problémů a servis

Rám varné desky (volitelný)

VAROVÁNÍ

Na rám varné desky nepoužívejte ocet, citronovou štávu ani odstraňovač vodního kamene, jinak se na ném objevi matné skvrny.

1. Rám otřete vlhkým hadrem.
2. Vysušené nečistoty navlhčete mokrým hadrem. Otřete a osušte.

Zajištění ochrany spotřebiče před poškozením

• Nepoužívejte varnou desku jako pracovní povrch ani na nic neodkládejte
• Nepoužívejte varnou zónu, pokud na varné desce není žádná pánev nebo pokud je pánev prázdná.
• Sklokeramická deska je velmi pevná a odolná vůči teplotním šokům, ale není nerozbitná. Může se poškodit pádem obzvláště ostrého nebo tvrdého předmětu na varnou desku.
• Nepokládejte pánev na rám varné desky. Mohlo by dojít k poškrábání a poškození povrchové úpravy.
• Dávejte pozor, aby se na rám varné desky nevylily kyselé tekutiny, například ocet, citronová šťáva a prostředky na odstraňování vodního kamene, protože by mohly způsobit vznik matných skvrn.
• Pokud se do kontaktu s horkou varnou zónou dostane cukr nebo přípravek obsahující cukr a rozpustí se, měl by se okamžitě odstranit kuchyňskou škrabkou, dokud je ještě horký. Pokud se nechá zchiadnout, může při odstraňování poškodit povrch desky.
• Všechny předměty a materiály, které by se mohly roztavit, například plasty, hlinikové fólie a pečici fólie, ukládejte mimo povrch sklokeramické desky. Pokud se něco takového na varné desce připeče, je třeba to okamžité odstranit škrabkou.

Odstraňování problémů

Závada může být způsobena drobnou informací, kterou můžete za pomoci následujících pokynů sami opravit. Pokud následující pokyny ve vašem konkrétním případě nepornohou, nepokoušejte se o další opravy.

VAROVÁNÍ

Opravy spotřebiče smí provádět pouze kvalifikovaný servisní technik. Nesprávně provedené opravy mohou pro uživatele znamenat značné riziko. Pokud spotřebič potřebuje opravu, obratte se na zákaznické středisko.

Problém Možná	příčina Rešení
Co mám dělat,pokud varné zónynefunguji?	Pojistka v domovníelektroinstalaci nenív pořádku.	Pokud se pojistkyněkolikrátvypnou, zavolejteautorizovanéhoelektrikáře.
Co mám dělat,pokud se varné zónynezapínají?	Omylem bylostisknuto tlačitkoZapnout/Vypnout1Ovládací panel jecástečně zakrytývlhkým hadrem nebopokrytý tekutinou.	Spotřebič je správnězapnutý.Očistěte ovládacípanel.
Co mám dělat,když nähled zmizizobrazení s výjimkouH indikátoruzbytkového tepla?	Omylem bylostisknuto tlačitkoZapnout/Vypnout1Ovládací panel jecástečně zakrytývlhkým hadrem nebopokrytý tekutinou.	Spotřebič je správnězapnutý.Očistěte ovládacípanel.
Co mám dělat, když sepovypnutí varnýchzón na displejinezobrazuje indikátorzbytkového tepla?	Varná zóna sepouživala jen krátce,a proto se dostatečněnezahřála.	Pokud je varná zónahorká, zavolejtemístnímu servisnimustředisku.

Odstraňování problémů a servis

Informační kód Možná přičina Řešení

Je problém se senzorem teploty hořáku.	Restartujte spotřebič pomocí tlačitkaZapnout/VypnoutPokud problém přetrvává, odpojte napájení na děle než 30 sekund. Poté spotřebič restartujte a zkuste to znovu. Pokud problém nadále přetrvává, kontaktujte místní servisní středisko.
Zjištěná teplota je vyšší, než je určeno.
Je problém se senzorem PBA.
Stejnosměrný motor nepracuje kvůli problémům s deskou plošných spojů či kabeláží nebo kvůli elektrickým poruchám na lopatce motoru.
Tlačitko je stisknuté děle než 8 sekund.	Zkontrolujte, zda je tlačitko mokré nebo stisknuté. Pokud problém přetrvává, restartujte spotřebič pomocí tlačitkaZapnout/VypnoutPokud problém nadále přetrvává, kontaktujte místní servisní středisko.
Nefunguje komunikace mezi hlavní a vedlejší deskou plošných spojů.Integrovaný obvod s dotykovým ovládáním nekomunikuje běžným způsobem.	Restartujte spotřebič pomocí tlačitkaZapnout/VypnoutPokud problém přetrvává, odpojte napájení na děle než 30 sekund. Poté restartujte spotřebič. Pokud problém nadále přetrvává, kontaktujte místní servisní středisko.
Hodnota je mimo normalní napětí (220 - 240 V).	Zkontrolujte domáci prostředí napájení.
Pokud varná nádoba není vhodná pro indukci nebo spotřebič pracuje bez varné nádoby, zobrazi se informace na displejí.	Použijte varnou nádobu vhodnou pro indukci.

Co mám dělat, pokud se varná zóna nezapíná nebo nevypíná?

To může mít jednu z následujících příčin:

• Ovládací panel je částečně zakrytý vlhkým hadrem nebo pokrytý tekutinou.
• Je aktivován dětský zámek a zobrazuje se

Co mám dělat, pokud je rozsvíceno ?

Zkontrolujte následující:

• Ovládací panel je částečně zakrytý vlhkým hadrem nebo pokrytý tekutinou. Reset provedete stisknutím tlačítka Zapnout/Vypnout .
• Pokud kapalina přetekla na ovládaci panel, otřete ji.

Co mám dělat, pokud je rozsvíceno ?

Zkontrolujte následující:

• Varná deska je přehřátá z důvodu nesprávného fungování.
• Po zchladnutí varné desky provedte reset stisknutím tlačitka Zapnout/Vypnout

Co mám dělat, pokud je rozsvíceno ?

Zkontrolujte následující:

• Nádobí je nevhodné, příliš malé nebo na varnou zónu nebylo umístěno žádně nádobí.
• Při použití nevhodného nádobí zobrazená zpráva automaticky zmizí.

Co mám dělat, když po vypnuti varné desky běži chladici ventilátor?

Zkontrolujte následující:

• Po skončení použivání varné desky se chladici ventilátor sám spusti a začne chladit.
• Po vychladnutí elektroniky varné desky nebo po uplynutí maximální doby (10 minut) se chladicí ventilátor vypne.
• Pokud si vyžádáte servisní zásah v souvislosti s informacemi, které se vyskytly během provozu spotřebiče, může být návštěva technika zákaznického servisu zpoplatněna i přesto, že je výrobek ještě v záruce.

Poznámka

Servis

Než zavoláte o radu nebo na servis, podívejte se do části „Odstraňování problémů“. Pokud nadále potřebujete pomoc, postupujte podle niže uvedených pokynů.

Jde o technickou závadu?

Pokud ano, kontaktujte zákaznické středisko.

Vždy se predem připravte na diskuzi. To usnadni proces diagnostiky problému a také rozhodování, zda je nutná návštěva zákaznického servisu.

Poznamenejte si prosím následující informace.

- Jak se problém projevuje?

- Za jakých okolnosti k problému dochází?

Během hovoru mějte po ruce informaci o modelu a sériovém čísle svého spotřebiče. Tyto informace jsou na typovém štítku uvedeny následovně:

- Popis modelu

• S/N kód (15 číslic)

Doporučujeme vám si tyto informace opsat.

- Model:

- Sériové číslo:

Kdy vám vznikají náklady i během záruční doby?

- Pokud jste mohli problém odstranit sami použitím některého z řešení uvedených v části „Odstraňování problémů“.

- Pokud musí technik zákaznického servisu absolvovat několik servisních výjezdů, protože mu před návštěvou nebyly poskytnuty všechny relevantní informace, takže musi například jet pro nahradní díly. Vyše popsaná příprava na telefonní hovor vám ušetří náklady na tyto cesty.

OTÁZKY NEBO KOMENTÁŘE?

ZEMĚ VOLEJTE		NEBO NÁS NAVŠTIVTE ONLINE NA ADRESE
AUSTRIA 0800	72 67 864 (0800 SAMSUNG) www.samsung.com/at/support
BELGIUM 02-	201-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
DENMARK 707	019 70 www.samsung.com/dk/support
FINLAND 030	6227 515 www.samsung.com/fi/support
FRANCE 01 48	63 00 00 www.samsung.com/fr/support
GERMANY 061	96 77 555 77 www.samsung.com/de/support
ITALIA 800	SAWSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile andland line	www.samsung.com/gr/support
LUXEMBURG 26	1 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300 www.samsung.com/se/support
SWITZERLAND 0800	726 786	www.samsung.com/ch/support(German)www.samsung.com/ch fr/support(French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

ZEMĚ VOLEJTE		NEBO NÁS NAVŠTIVTE ONLINE NA ADRESE
ALBANIA 045	620 202 www.samsung.com/al/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	0800 11131 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09:00 до18:00 - Понеделник до Петък	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800 726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENECRO	020 405 888	www.samsung.com/support
POLAND	801-172-678" lub [phone]"* (opłata według taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat in retea Program Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800 726 786)	www.samsung.com/sk/support
LITHUANIA 8-8	800-77777 www.samsung.com/lt/support
LATVIA	8000-7267 www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
KOSOVO 038	40 30 90 www.samsung.com/support

Používanie tohto návodu 3

Názov modelu a sériové číslo 3

Bezpečnostné pokyny 3

Likvidácia obalového materiálu 7

Správna likvidácia starého spotrebiča 7

Správna likvidácia tohto výrobku

(odpad z elektrických a elektronických zariadení) 7

Indikátor zvyškového tepla 14

Detekcia teploty 14

Riad 14

Rám varnej dosky (volitelný) 27

Aby ste zabránili poškodeniu spotrebiča 27

Riešenie problémov a servis 27

Používanie tohto návodu

Pri zmene majitela spotrebiča nezabudnite odovzdat návod novému majitelovi.

Názov modelu a sériové číslo

Po použití vypnite prvok varnej dosky jeho ovládacím prvkom a nespoliehajte sa na detektor panvice.

Spotrebič a jeho kábel uchovávajte mimo dosahu detí do 8 rokov.

⚠ UPOZORNENIE

Pri varení sa varné zóny zohrejú na velmi vysokú teplotu. Malé deti nikdy nepúšťajte do blízkosti spotrebiča.

Po použití varné zóny vypnite.

Ovládacie panely udržiavajte vždy čisté a suché.

Pred čistením spotrebič vždy vypnite.

Likvidácia obalového materiálu

VAROVANIE

Správna likvidácia starého spotrebiča

VAROVANIE

Správna likvidácia tohto výrobku (odpad z elektrických a elektronických zariadení)

(Platí v krajinách so systémom separovaného zberu)

Bezpečnostné okuliare Šablová píla Vrtačka

Pred pripojením vodičov k obvodu vypnite napájanie obvodu.

01	220 - 240 V-	04	Modrý
02	Čierny	05	Šedý
03	Hnedý	06	Žltozelený

01 02 03 04 LIL2N 05 06 07

2N - (16 A): Pred pripojením oddelte 2-fázové vodiče (L1 a L2).

01	220 - 240 V~	05	Modrý
02	380 - 415 V~	06	Šedý
03	Čierny	07	Žltozelený
04	Hnedý

0104 02 05 03 06 CIN1L2N2 07

2 x 1N\~ (16 A): Pred pripojením oddelte vodiče.

01	220 - 240 V-	05	Hnedý
02	Čierny	06	Šedý
03	Modry	07	Žltozeleny
04	220 - 240 V-

VAROVANIE

01 Indukčná varná zóna

02 Ovládací panel

Ovládací panel

Ovládací panel 1

01020304 0505 0606 08 188 88% 188 88% 0606 09 15 07 Max

Ovládací panel 2

01020304 ① ② ③ ④ ⑤ 05 0606 08 88 88# 88 88# 0606 10 - + 07 Max

Ovládací panel 3

0107020304 05 0606 08 :88 88: :88 - 88: 0606 11 Max II dms

Indikátor zvyškového tepla

1. Stlačením tlačidla Zap./Vyp. ① na 1 – 2 sekundy zapnite varnú dosku.
2. Stlačením tlačidla Pozastavenie a uzamknutie detskú poistku. II na 3 sekundy aktivujte
3. Stlačením tlačidla Časovač na 3 sekundy aktivujte režim testu vhodnosti riadu.
4. Položte riad na niektorú varnú zónu a potom stlačte a 3 sekundy podržte slačené tlačidlo Varná zóna . □

Sklokeramický povrch utrite vlhkou handričkou a čistiacim prostriedkom na sklokeramicků varnú dosku.

VAROVANIE

Ak chcete spotrebič úplne vypnút, použite tlačidlo Zap./Vyp. ① Tlačidlo Zap./Vyp. ① stlačte približne na 1 - 2 sekundy.

POZNÁMKA

Ovládacia lišta	0 ———— 15 — Max
Ovládacie tlačidlo	— + Max
Ovládací gombík	Max

POZNÁMKA

1. Stlačte tlačidlo Flex zóna

2. Na nastavenie a upravenie výkonového stupňa použite tlačidlo Power level (Výkonový stupeň).

POZNÁMKA

• Stlačením tlačidla Flex zóna ☐ počas prevádzky funkciu Flex zóna vypnete.
• Ak stlačite tlačidlo Flex zóna ☐, ked každý horák pracuje na odlišnom stupni, horák sa nastavi na vysoký stupeň.

Flex zóna Plus (Len pre modely s použitou Flex zónou Plus)

1. Stlačte tlačidlo Flex zóna
2. Na nastavenie a upravenie výkonového stupňa použite tlačidlo Power level (Výkonový stupeň).

POZNÁMKA

• Ak stlačite tlačidlo Flex zóna vypnete.
  ☐ počas prevádzky, funkciu Flex zóna
• Ak stlačite tlačidlo Flex zóna ☐ked' każda varná zóna pracuje na odlišnom stupni, automaticky sa nastavi na vyšší stupeň.

1. Stlačte tlačidlo Časovač
2. Časovač nastavte opakovaným stláčaním tlačidla Časovač ⏻.
3. Ak chcele nastavenia časovača zrušit, podržte stlačené tlačidlo Časovač na 3 sekundy.

POZNÁMKA

• Ak chcete nastavenia menit rýchlejšie, podržte stlačené tlačidlo Časovač ⚙, kým sa nezobrazi požadovaná hodnota.
• Po ukončení časovača zaznie nickolko pipnutí. Varná zóna sa však nevypne.

Pozastavenie/Obnovenie

1. Tlačidlo Pozastavenie a uzamknutie II stlačte približne na 3 sekundy. Na potvrdenie zaznie zvukový signál.
2. Stlačte lubovolne tlačidlo. L sa zobrazi na displejoch na indikáciu, že je aktivovaná detská poistka.
3. Ak chcete detsků poistku vypnút, znova stlačte tlačidlo Pozastavenie a uzamknutie II na 3 sekundy. Na potvrdenie zaznie zvukový signál.

POZNÁMKA

V režime nízkeho výkonu (3000 W, 4000 W) sa výkonový stupeň automaticky upraví.

Prevádzka

Zapnutie/vypnutie zvuku

1. Tlačidlo Zap./Vyp. Šlačte približne na 1 - 2 sekundy.
2. Do 10 sekünd od zapnutia napájania stlačte tlačidlo Časovač 📁na 3 sekundy.
3. Zvuk sa vypne a na displeji sa zobrazi .OF
4. Ak chcete zmenit nastavenie zvuku, zopakujte kroky 1 a 2. Zvuk sa zapne a na displeji sa zobrazi On.

POZNÁMKA

Pripojenie k modelu s ovládaním digestora

Rám varnej dosky (volitelný)

VAROVANIE

Aby ste zabránili poškodeniu spotrebiča

- Zapnutá je detská poistka a zobrazuje sa L.

- Po ochladení varnej dosky stlačením tlačidla Zap./Vyp. ① spotrebič zresetujte.

Vždy sa na rozhovor vopred pripravte. Ulahčí to proces diagnostikovania problému a tiež sa tým ulahčí rozhodnutie, či je potrebná návšteva zákaznickeho servisu.

• Kód sériového čísla (15 číslic)
