NÁVOD K OBSLUZE Conga Rockstar 2500 X-Treme CECOTEC

Bezpečnostní pokyny 35

ÍNDICE

1. Části a složení 108
2. Před použitím 108
3. Montáž produktu 109
4. Fungování 109
5. Čištění a údržba 111
6. Rešení problémů 113
7. Kódy chyby 113
   B. Technické specifikace 114
8. Recyklace elektrospotřebičů 115
9. Záruka a technický servis 115

SPIS TREŚCI

Před použitím přístroje si pozorně přečtěte následující bezpečnostní pokyny. Uchovejte tento manuál pro pozdější použití nebo pro nové uživatele.

• Ujistěte se, že elektrická síť má stejné napětí jako je uvedené na etiketě produktu a že zásuvka je uzemněná.

• Tento produkt je je vhodný výlučně pro domácí využití. Není vhodný pro komerční nebo průmyslové účely.

• Pravidelně kontrolujte přívodový kabel, abyste zjistili viditelná poškození. Pokud je kabel poškozen, musí být opraven u oficiálního technického servisu Cecotec, aby se tak předešlo jakýmkoli nebezpečím.

• Nepoužívejte přístroj, pokud spadl nebo pokud vykazuje viditelné poškození.
• Nepokoušejte se opravit přístroj vlastními silami. V případě pochybností kontaktujte oficiální Asistenční technický servis Cecotec.
• K čištění zařízení nikdy nepoužívejte lubrikanty nebo žíravé nebo abrazivní čisticí prostředky.
• Nepoužívejte žádné příslušenství, které nebylo doporučeno výrobcem, protože by mohlo způsobit škodu.
• Nepoužívejte přístroj v blízkosti zdrojů tepla, hořlavých látek, mokrých povrchů, odkud by mohl spadnout nebo spadnout do vody, a nedovolte, aby příšel do kontaktu s vodou nebo jinými tekutinami. Nepoužívejte venku.
• Nepoužívejte tento přístroj na vysávání tekutin, zapálených zápalek, nedopalků nebo horkého popela, ani mokrých povrchů.
• Nepoužívejte na vysávání betonových povrchů, asfaltu, nebo jiných drsných povrchů.
• Z vnitřku zařízení odstraňte vše tlustší než brčko, protože by to mohlo ucpat sací trubici.
• Přestaňte zařízení používat, pokud si všimnete neobvyklého zvuku nebo vyšší než normální teploty.
• Udržujte vývod vzduchu bez překážek, aby nedošlo ke ztrátě sacího výkonu.
• Čas od času zkontrolujte sací trubici, zda nejsou ucpané.
• Dávejte obzvlástě pozor při použití na schodech.

• Neblokujte otvory přístroje, ani nebraňte proudu vzduchu. Udržujte otvory bez předmětů a nezakrývejte je oděvem nebo prsty

• Vypněte a odpojte přístroj od zdroje napájení, pokud se nebude nějakou dobu používat, před jeho čištěním, před montáží nebo demontáží komponentů a před vyjmutím baterie.

• Na baterii neprovádějte žádné změny.
• Nepoužívejte žádnou baterii, která nebyla poskytnuta k přístroji firmou Cecotec.
• Před likvidací je nutné baterii ze zařízení vyjmout.
• Pro bezpečnou likvidaci je nutné baterii vyjmout (další informace naleznete v části „Recyklace“).
• Baterie a akumulátory, které lze spolknout, uchovávejte mimo dosah dětí.
• Před nabíjením je nutné dobíjecí baterie vyjmout.
• Požití může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po požití.
• Při požití baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Použijte pouze dodanou nabíječku.
• UPOZORNĚNÍ: K dobíjení baterie používejte pouze napájecí jednotku dodanou se zařízením.
• Nenabíjecí baterie se nesmí dobíjet.
• Napájecí svorky baterie nesmí být zkratovány.
• Pokud má být přístroj uložen na delší dobu, doporučujeme baterii vyjmout.
• Baterie musí být vložena ve správné poloze.
• Svorky baterie nesmí být zkratovány.
• Nevhodné baterie je nutné ze zařízení vyjmout a bezpečně zlikvidovat. Další informace naleznete v části této příručky věnované recyklaci.
• UPOZORNĚNÍ: Tato trubka obsahuje elektrické přípojky:

• Nepoužívejte k vysávání vody;

• Čištění se neprovádí ponořením do vody;

• Trubice by se měla pravidelně kontrolovat a v případě poškození by se neměla používat.
• UPOZORNĚNÍ: Váš spotřebič má rotující části, které mohou představovat riziko zachycení. Dbejte zvýšené opatrnosti.
• Vyvarujte se uchopení baterie za kabel, ani kabel neomotávejte kolem baterie při úschově přístroje.
• Pro odpojení zatáhněte za zástrčku, ne za kabel.
• Nedávejte kabel, zásuvku nebo jinou část přístroje do vody ani jiné tekutiny. Nevystavujte elektrické spoje vodě. Ujistěte se, že máte naprosto suché ruce, než se dotknete zásuvky nebo zapnete přístroj.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

Pokyny pro použití baterie

• Zařízení obsahuje lithium-iontovou baterii.
• Nespalujte je a nevystavujte vysokým teplotám, protože mohou explodovat.
• Stejně baterie přístroje, jako malé baterie, mohou téct, pokud je vystavíte extrémním podmínkám. Pokud z baterie vytéká tekutina, nedotýkejte se jí. Pokud se tato tekutina dostane do kontaktu s kůží, okamžitě ji omyjte velkým množstvím vody s mýdlem. Pokud se tato tekutina dostane do kontaktu s očima, okamžitě je vymyjte čistou vodou po dobu nejméně 10ti minut a okamžitě vyhledejte lékařskou pomoc. Pro manipulaci s baterií používejte rukavice a okamžitě ji vyhodťe podle místních předpisů.
• Zabraňte kontaktu baterie a malých kovových předmětů, jako jsou klipy, mince, klíče, hřebíky a matice.

1. PIEZAS Y COMPONENTES

1. Tlačitko uvolnění základny vysávání

2. Tlačitko uvolnění vysávaci trubice

3. Tlačitko otevření spacního krytu nádoby na nečistoty

4. Otevíráni nádoby na nečistoty a tlačitko pro přístup k filtru

5. Tlačitko On/Off

6. Adaptér elektrického proudu

7. Nabijeci základna

B. Příslušenství 2 v 1 úzké na nábytek a rohy

1. Príslušenství 2 v 1 široké na nábytek a rohy

2. Kartáč Jaliscozo

3. Sací základna

Obr.1.1

1. Obrazovka

2. Vallč rychlasti

3. Tlačitko On/Off

4. Baterie

5. Tlačitko vyjmutí baterie

2. PŘED POUŽITÍM

- Vyjměte příslušenství z krabice.

Zkontrolujte, zda jsou zahrnuty všechny součásti. Pokud některý z nich chybí nebo není v dobrém stavu, kontaktujte co nejdříve oficiální servisní středisko Cecotec.

- Prístroj pred prvním použitím nabijte.

- Přístroj je dodán nabitý, nicméně se doporučuje znovu ho nabít 12 hodin před prvním použitim. Po nabití a vybití baterie zařízení se zařízení začne normálné nabijet.

- Průměrný čas nabiti jsou 3 hodiny. Jakmile je baterie nabitá, odpojte prístroj.

- Odstraňte záložku pro první použití nainstalovanou na filtru.

Obsah krabice

- Vysavač Congo Rockstar 2500 X Treme

- Příslušenství 2 v 1 široké na nábytek a rohy

- Příslušenství 2 v 1 úzké na nábytek a rohy

- Kartáč Jaliscazo

- 1 vysoce účinný náhradní filtr

- Nabijecí základna

- Návod k použití

3. MONTÁŽ PRODUKTU

Sestava sací trubice a sací základny

- Chcete-li nasadit sací základnu na sací trubici, vyrovnejte obě části tak, aby přiruba na sací základně a vodítka trubice souhlasily, a zasuňte trubici do základny, dokud nezapadne na místo.

Pro demontaž stiskněte tlačítko uvolnění základny vysávání a zatáhněte silně za sací trubici.

Upozornění

Při smontování těchto dvou částí se ujistěte, že rukojeť a kartáč směřují na stejnou stranu.

Montáž sací trubice, sací základny a hlavního tělesa

Obr. 2.

Po nasazení sací základny na sací trubici držte trubici ve svislé poloze a zasurňte ji do hlavního tělesa, abyste dokončili instalaci zařizení.

Montáž baterie

Obr.3

- Vložte bateril do slotu v hlavním tělese podle vodítek. Po vložení uslyšite cvaknutí. Zkontroluite, zda je pevně na svém místě.

- Chcete-li baterii vyjmout, stiskněte tlačitko pro vyjmuti (obr. 1.1) a baterii vyjměte.

Upozornění

Vyndejte baterii a skladujte ji na bezpečném a suchém místě pokud prístroj po nějaký čas nebudete používat.

4. FUNGOVÁNÍ

Tento vysavač můžete používat dvěma různými způsoby:

- Ruční vysavač s přímým připojením příslušenství k hlavnímu tělu.

- Stojanový vysavač s použitím sací trubice s připojeným příslušenstvím.

Jak používat vysavač

- Znovu stiskněte tlačitko On/off pro zapnutí/vypnutí přístroje.

- Opakovaným stisknutím voliče rychlosti zvolte provozní rychlost zařízení: LOW (nízka),

ČEŠTINA ČEŠTINA

MED (střední), HIGH (vysoká) a AUTO. Zařízení je ve výchozím nastavení v režímu LOW.

• Pokud zvolite režim AUTO, přístroj automaticky upraví sacívýkon v závislostí na koncentrací prachu a typu povrchu.
• Když baterie ukazuje procentuální podíl rovný nebo menší než 20% při provozu vysokou rychlostí, zařízení začne automaticky pracovat střední rychlostí, aby se prodloužila životnost baterie.

Jak používat podlahovou sací základnu

• Přípevněte sací trubící k sací základně a poté k hlavnímu tělesu, jak je popsáno v části o montaži výrobku.
• Stisknutim tlačitka zapnutí/vypnutí zařizení zapnete a vypnete.
• Stisknutim volice rychlosti nastavte úroveň výkonu mezi režimy LOW, MED, HIGH a AUTO.
• Sací základna dokáže odstranit prach z koberců, tvrdých podlah, měkkých podlah a dlaždic.

- Pokud má nasát príliš mnoho částic nebo vláken nebo se dítě náhočně dotkne kartáče, když je v chodu, rotující kartáč se automaticky zastaví, aby se zabránilo zamotání nebo možnému zranění.

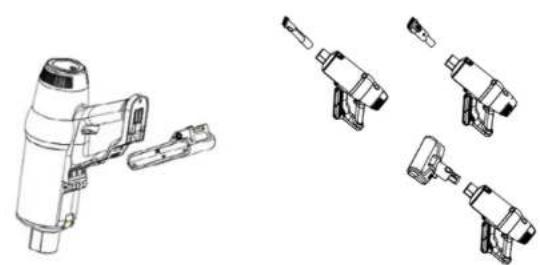

Příslušenství

Obr.4

Toto příslušenství má různá příslušenství, která dovolují vysát různé druy povrchů, předmětů a nečistot. Některé z nich se používají jako stojanové vysavače a jiné se přednostně používají jako ruční vysavače.

Kartáč Jaliscazo

Instalujte toto příslušenství na vertikální vysavač. Tento kartáč je zvláště navržen na čištění tvrdých podlah, ale je možné ho také efektivně používat na podlahy měkké.

Příslušenství 2 v 1 široké na nábytek a rohy

Obr. 5

Toto příslušenství se používá hlavně s ručním vysavočem. Dovoluje vysát nábytek, aniž byste ho poškodili, stejně tak jako nečistoty nahromaděné v rozích.

Příslušenství 2 v 1 úzké na nábytek a rohy

Obr. 6

Toto príslušenství se používá hlavně s ručním vysavačem. Dovoluje vysát nábytek, aniž byste ho poškodili, stejně tak jako nečistoty nahromaděné v rozích.

Instalace nabíjecí základny na zed'

0br.7

1. Umístěte nabíjecí základnu na stěnu a označte 3 body, ve kterých budou vyvrtány otvory pro upevnění základny. Je důležité, aby se sací základna opírala o podlahu, aby zátěžová

základna nenesla celou váhu vysavače.

1. Do stěny vyvrtejte 3 otvory (podle výše uvedeného označení) a vložte do nich hmoždinky a šrouby M4 x 32 mm.
2. Ujistěte se, že je nabíjecí základna pevně přípevněna ke zdi, a umístěte vysavač na nabíjecí základnu a zasuňte nabíjecí svorky vysavače do nabíjecích svorek základny (plastový výstupek).
3. Po instalaci nástěnné nabíjecí základny připojte napájecí adaptér k nabíjecímu portu a poté můžete zařízení nabít jednoduchým posunutím nahoru a dolů na nástěnné nabíjecí základně. Obr. B

Nabíjení a obrazovka

• Když baterle zobrazi procento rovné nebo menší než 20%, zařizení automaticky přejde do režimu nizké spotřeby. Po dosažení této hodnoty je vhodné zařizení nabít.
• Akumulátor lze nabíjet v nabíjecí základně zatímco je připojen k hlavnímu tělu. Připojte jeden konec adaptéru do síťové zásuvky a druhý konec připojte k základně pro rychlé nabíjení. Obr. 8
• Během nabíjení se indikátor nabití baterie rozsvití červeně a na displeji se zobrazí aktuální procento nabití. Po dokončení nabíjení se indikátor baterie rozsvití zeleně a na displeji se zobrazí procento 100 %. Obr. 9
• Baterli můžete nabíjet i bez použití nabíjecí základný. Nabíjení baterle lze provádět s baterli nainstačovanou v zařízení nebo mimo zařízení. Připojte adaptér a připojte druhý konec kabelu k baterli a dávojte pozor na směr, kterým se připojuje. Po úspěšném připojení se indikátor nabíjení rozsvítí červeně a po dokončení nabíjení se rozsvítí zeieně. Obr. 10-11

5. ČIŠTĚNÍ A ÚDRŽBA

• Pred čistěním přístroj vypněte a odpolte od elektrické sítě a nechte jej vychladnout.
• K čištění povrchu výrobku použijte měkký, mírně navlhčený hadřík.
• Nikdy neponeňuje přístroj do vody nebo jiných tekutin, ani nedovolte, aby se do přístroje dostaly.
• Nepoužívejte houby, prášky nebo abrazivní čistící prostředky na čistění tohoto přístroje.
• Nenechávejte zařízení na přímém slunečním světle.
• Po čistění nenechávejte přístroj mokrý.
• Po dlouhodobém používání kartáče se štětiny monou zamotat do vlasů nebo jlných částic. Vyčistěte ho, aby znovu správně fungoval.

Člštění filtrů a nádrže

- Abyste zabránili přehřátí přístroje a ztrátě sacího výkonu, je nutné pravidelné čistit filtry. Abyste co nejlépe využili sací výkon, doporučujeme provádět toto čistění po každém použití.

ČEŠTINA ČEŠTINA

• Životnost filtrů závisí na celkovém používání a typu částic, které jsou pravidelně vysávány. Filtry se doporučuje vyměňovat každých 6 měsíců.
• Vyjmutí filtrů (obr. 12)
• Stiskněte tlačitko pro otevření nádoby na prach označené „CLEAN“, zatáhněte za kovovou rukojeť a vyjměte filtrační systém.
• Po vyjmutí filtračního systému otočte kovovou rukojetí proti směru hodinových ručiček a vysoce účinný filtr lze vyjmout.
• Vysoce účinný filtr lze omývat vlažnou vodou (obr. 13). Přestože se doporučuje vysávat nebo vytřepávat, aby se zabránilo namočení nebo navlhnutí filtru, protože to může ovíknit výkon vysavače.
• Pokud se jej rozhodnete vyčistit, ujistěte se, že je před opětovnou instalací do zařizení zcela suchý.
• Filtry nelze prát v pračce ani sušit fénem.
• Filtr nečistěte kartáčem.
• Chcete li vyprázdnit nádobu na prach, stisknutím tlačítka otevřete spodní kryt nádoby na nečistoty, jakmile je kryt otevřený, lze jej vyprázdnit. Obr. 14

Člštění kartáče Jallscazo

Obr.15

1. Posuňte uvolňovací tlačitko na rotujícím kartáčí prstem ve směru šlipky a sejměte kryt na stejné straně kartáče.
2. Odstraňte jeden konec kartáče, jak je znázorněno na obrázku.
3. Je důležité odstranit veškeré nečistoty, které se mohly usazovat na hřídelích rotujících kartáčů.
   Pokud se rozhodnete kartáč vyčistit, je třeba nechat všechny jeho části uschnout. Abyste mohli kartáč znovu použit, sestavte cily v opačném pořadí, než byly demontovány.

Jak baterii vyjmout

Stiskněte tlačítko pro uvolnění baterie a vyjměte baterii, jak je znázorněno na obrázku. Baterii skladujte v plastovém sáčku a nechte ji na suchém místě. Obr. 16

Uskladnění přístroje

Vyndejte baterii a skladujte ji na bezpečném a suchém místě pokud prístroj po nějaký čas nebudete používat.
- Indikátor údržby
- Pokud údržba nebyla provedena s potřebnou frekvencí, zařízení zobrazí na obrazovce ikoru plné nácrže nebo zaneseného filtru. Obr. 17

1. ŘEŠENÍ PROBLÉMŮ

Problém Možné příčiny Řešení
Motor nefunguje Baterie už nefungujeKovové trubice, podlahové kartáče, baterie nebo samotný spotřebič nejsou správné umistény.		Nabijte vysavač.Ujistěte se, že různé části zařízení jsou správně sestaveny.
Saci výkon byl snížen, zařízení vydává hodně hluku.Cbr. 17	Nádoba na nečistoty je plná.Ve filtru je příliš mnoho prachu.Vstup rotujícího elektrického kartáče je zablokován nebo je kartáč zablokován.	Vyprázdňte nečistotyVyčistěte nebo vyměňte filtry.Odstraňte nečistoty z rotujícího elektrického kartáče.
Čas, po který je možné vysavač po nabiti používat, se zkrátil.(Autonomie baterií se může lišit v závislosti na okolní teplotů).	Nedostatečná doba nabíjení,Baterie je stará.	Nabijte baterii 100% podle pokynů v této příručce.Baterie jsou snadno recyklovatelné. Iděče do nejoližšího servisního místa a kupte si nové baterie.

1. KÓDY CHYBY

Kód Probóm	Frčina
E1 Zařízení se	vypne a nenabíjí se Zkrat
E2 Zařízení se	nenabíjí Napětí nabíječky je více než 36,3 V
E2 Zařízení se	nenabíjí Napětí nabíječky je méné než 36,3 V
	Zařízení se vypne Vybitá baterie
E3 Zařízení se	vypne a na obrazovce sezobraží E5	Při vybití baterie dojde ke zkratumotoru
E5 Zařízení se	vypne a na obrazovce sezobraží E5	Přetižení motoru (druhý stupeň)
E6 Zařízení se	vypne a na obrazovce sezobraží E6	Přetižení motoru (základní)

ČEŠTINA ČEŠTINA

E9 Zafizení se	yypne a na obrazovce se zobraží E9	Teplota je příliš vysoká nebo nízká.
E7 Přístroj se	nezapne nebo nevypne a zobraží E7	Chyba baterie (první stupeň)
E8 Zafizení se	yypne a na obrazovce se zobraží E8	Problém základové desky (zkrat na termistoru)
Logo filtru s vysakou účinnosti bliků	Přístroj se nezapne nebo nevypne. Obr. 18	Vysoce účinný filtr není instalován
Logo sady filtrů bliků	Funguje normalně. Obr. 17 Nádoba na nečlistoty nebo vstupní filtr jsou zablokovány
Logo štětce bliků	Dlouhý kartáč a motor se zastavi. Obr. 19	Zamčený dlouný kartáč Dlouný kartáč je plíný vlasů

Upozornění

- Po vyjmutí nabiječky zmizi varování o vybití baterie.

- Chyba vybití baterie (s výjlmkou výpadku napájení způsobeného vybitou baterli) se vypne o

6 sekund později. Pokud ne, zastavte jej stisknutím tlačitka on / off.

- Chyba komunikace nebo chyba NTC: Vypne se o 60 sekund později.

8. TECHNICKÉ SPECIFIKACE

Reference produktu: 05688

Produkt: Rockstar 2500 X-Treme

Napětí a frekvence 100-240 V - 50/60 Hz

Baterie 29,6 V DC 3000 mAh 88Wh

Nominální výkon motoru: 630 W

Nominální výkon kartáče: 50 W

Vyrobeno v Číně | Navrženo ve Španělsku

9. RECYKLACE ELEKTROSPOTŘEBIČŮ

Tento symbol označuje, že podle platných předpisů musí být výrobek a/nebo baterie likvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli baterie/akumulátory vyjmout a odněst na sběrné místo určené místními úřady.

Podrobné informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo baterií by měli spotřebitelé ziskat od místních úřadů.

Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

10. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživatelí nebo spotřebiteli za jakýkou nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personal.

Pokud zlistite problém s výrobkem nebo máte jakékoll dotazy, obratte se na oficlátní technickou podporu společnosti Cecotec na čísle -34 96 321 07 28.

11. Copyright

Práva duševního vlastnictví k textům v této příručce patří společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesml být vcelku ani po částech reprodukován, uklácán do vyhledávacíno systému, prénášen nebo šířen jakýmkoli způsobem (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobné) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

4 3 2 1 11 10 5 6 7 8 9

Fig./Img./Abb./Rys./Obr.1
