NÁVOD K OBSLUZE Bolero Flux DT 606500 CECOTEC

Bezpečnostní pokyny 37

ÍNDICE

1. Díly a součásti 114

2. Před použitím 114

3. Instalace 114

4. Provoz 115

5. Čištění a údržba 116

6. Řešení problémů 118

7. Technické specifikace 120

8. Recyklace elektrických a elektronických zařízení 121

9. Záruka a technický servis 121

10. Copyright 121

Před použitím výrobku si pečlivě přečtěte následující pokyny. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Pokud je sítový kabel poškozen, musí jej vyměnit výrobce, jeho poprodejní servis nebo podobně kvalifikovaný personál, aby se předešlo nebezpečí.
• Musí umožňovat odpojení zařízení od zdroje napájení po instalaci.
• Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Pokud se čištění neprovádí podle pokynů, hrozí nebezpečí požáru.
• Neprovádějte flambování pod odtahovou digestoří.
• POZOR: Přístupné části se mohou při použití s varnými spotřebiči zahřát.
• Vzduch se nesmí odvádět do potrubí používaného k odvádění výparů ze spotřebičů spalujících plyn nebo jiná paliva.
• Minimální vzdálenost mezi opěrnou plochou varných nádob na pracovní desce a nejnižší částí odtahového digestoře, pokud je digestoř umístěna nad plynovým spotřebičem, musí

být nejméně 65 cm. Pokud je v návodu k instalaci plynové varné desky uvedena větší vzdálenost, je třeba ji zohlednit. Vzdálenost 65 cm lze zredukovat pro:

I. Nehořlavé části odtahových digestoří.
II. Části provozované pod bezpečným extra nízkým napětím (za předpokladu, že tyto části neumožňují přístup k aktivním částem, pokud jsou deformované).

- Musí být dodrženy normy pro vypouštění do ovzduší.

- Odtahová digestoř je určena pouze k instalaci nad varnou desku se čtyřmi horáky.

- Co byste nikdy neměli dělat:

I. Nepokoušejte se používat odtahovou digestoř bez tukového filtru nebo pokud je filtr nadměrně znečištěný nebo mastný!
II. Digestoř neinstalujte nad sporák s vysoko posazeným grilem.
III. Nenechávejte pánve během používání bez dozoru, protože přehřáté tuky nebo oleje se mohou vznítit.

• Hromadění mastnoty v digestoři může způsobit nebezpečí požáru. Spotřebič čistěte podle pokynů uvedených v tomto návodu.
• Při čištění spotřebiče dbejte zvýšené opatrnosti. Riziko popálení a/nebo pořezání. Doporučujeme používat rukavice.
• Nikdy nenechávejte pod odtahovou digestoří otevřený oheň.
• Pokud je odtahová digestoř poškozena, nepokoušejte se jí používat.
• Když jsou odtahová digestoř a jiné spotřebiče, s elektrickou energií rozdílnou než elektrickou, v provozu současně, nesmí podtlak v místnosti překročit 4 Pa (4 x 10-5 bar).
• Důležité! Při instalaci a údržbě vždy odpojte napájení.
• Odtahová digestoř musí být nainstalována v souladu s návodem k instalaci a při dodržení všech opatření.

• Veškeré instalační práce musí provádět odborně způsobilá osoba nebo kvalifikovaný elektrikář.

• Obalový materiál pečlivě zlikvidujte. Děti jsou vůči němu zranitelné.

• Dávejte pozor na ostré hrany ve vnitřním prostoru odtahové digestoře, zejména při instalaci a čištění.
• Ujistěte se, že potrubí nemá ohyby ostřejší než 90 stupňů, protože to snižuje účinnost odtahové digestoře.
• Varování: Nebudou-li šrouby nebo upevňovací zařízení instalovány v souladu s těmito pokyny, může dojít k ohrožení elektrickým proudem.
• Varování: Před přístupem k elektrickým svorkám je nutné odpojit všechny napájecí obvody.
• Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Pozor: Spotřebič a jeho přístupné části se mohou během provozu zahřát. Dávejte pozor, abyste se nedotkli přístupných částí. Děti mladší 8 let by se měly držet dál, pokud nejsou pod stálým dohledem.
• Je třeba dodržovat místní předpisy pro vypouštění do ovzduší.
• Z bezpečnostních důvodů používejte pouze dodané upevňovací nebo montážní šrouby (v závislosti na modelu) nebo šrouby stejné velikosti, jaké jsou doporučeny v tomto návodu k použití.
• Nepoužívejte parní čisticí přístroj.
• Nikdy se nepokoušejte hasit oheň vodou, nýbrž vypněte spotřebič a poté plamen zakryjte, např. poklicí nebo protipožární dekou.
• Nikdy nepoužívejte prodlužovací kabely, vícenásobné zásuvky nebo externí prvky pro připojení časovače.

• Pokud je napájecí kabel poškozen, musí být vyměněn odborným servisem Cecotec nebo podobným kvalifikovaným personálem, aby se předešlo nebezpečí.

• Spotřebič nesmí být provozován, pokud je napájecí kabel porušen, poškozen, nebo přeříznut.

• Pokud spotřebič přestane fungovat nebo funguje nestandardně, odpojte jej od elektrické sítě a kontaktujte technickou podporu společnosti Cecotec.
• Společnost Cecotec odmítá jakoukoli odpovědnost za škody nebo zranění způsobené nedodržením pokynů k instalaci a/nebo provozu uvedených v tomto návodu k použití.

1. PIEZAS Y COMPONENTES

Fig. 1

1. Dotyková ikona zapnutí/vypnutí (ON/OFF)
2. Dotyková ikona funkce "BOOSTER"
3. Dotyková ikona zvýšení rychlosti/času
4. Displej
5. Dotyková ikona pro snížení rychlosti/času
6. Dotyková ikona pro funkci "DELAY" (Odložené vypnutí)
7. Dotyková ikona zapnutí/vypnutí světla

Poznámka:

Grafika v této příručce je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte zařízení z krabice a odstraňte veškerý obalový materiál. Původní krabici a další obaly můžete uschovat na bezpečném místě, aby nedošlo k poškození zařízení, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat původní obal, ujistěte se, že všechny položky správně recyklujete.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí dodávky a v dobrém stavu. Pokud některá chybí nebo není v dobrém stavu, okamžitě kontaktujte oficiální servisní službu Cecotec.

Obsah krabice

• Odtahová digestoř
• Montážní sada
• Tento návod k použití

3. INSTALACE

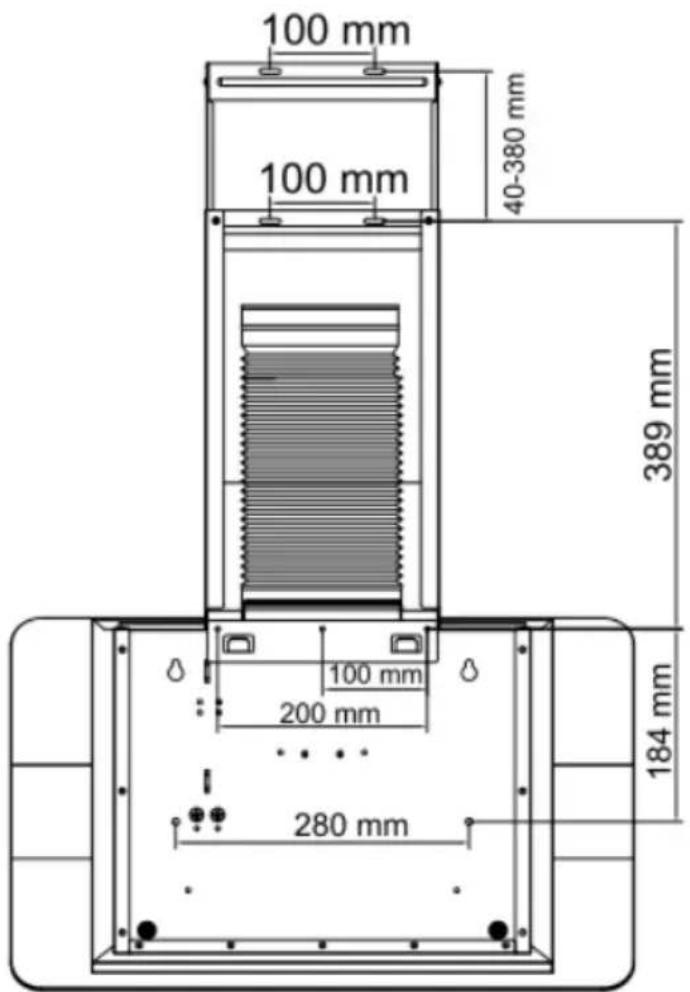

• Na obrázku 2 jsou znázorněny rozměry (v mm) potřebné pro instalaci digestoře.
• Před instalací odtahové digestoře se ujistěte, že je prostor čistý, aby se zabránilo nasávání zbytků prachu.
• Upozorňujeme, že odtahová digestoř nesmí sdílet stejnou ventilační trubku s jinými spotřebiči na plyn nebo jiná paliva.
• Pro usnadnění odtahu vzduchu by měla mít větrací trubka zakřivení ≥120° a měla by být připojena k vnější stěně.

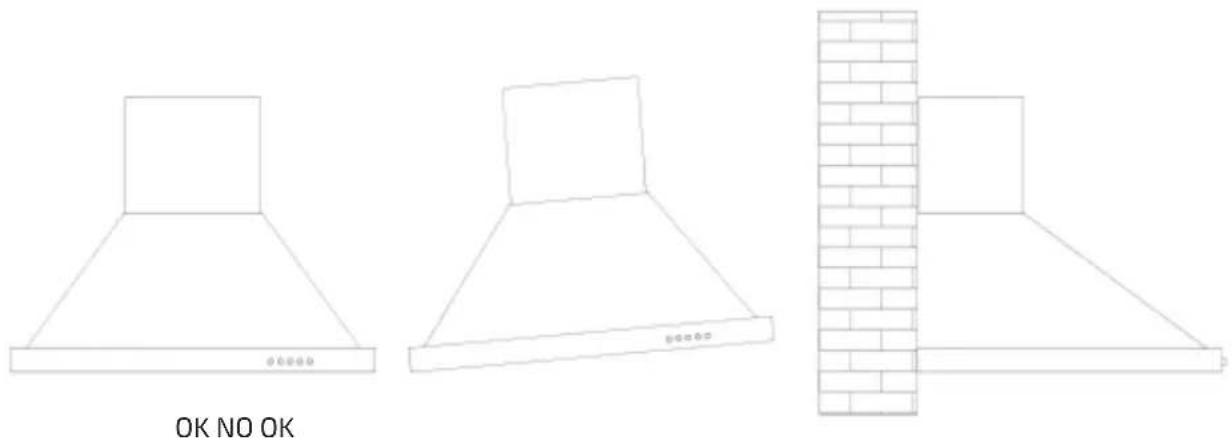

- Po instalaci se ujistěte, že je odtahová digestoř v rovině, aby nedocházelo k usazování mastnoty na její okraji (Obrázek 3).

Na obrázku 4 jsou znázorněny svorky a háčky pro instalaci.

Legenda k obrázku 4:

1. Vnitřní držák komínu
2. Vnější držák komínu

3. Nástěnný háček

4. Odtahová digestoř by měla být umístěna ve vzdálenosti 65-75 cm nad varnou plochou, aby se dosáhlo co nejlepšího účinku. Obr. 5

5. Nainstalujte nástěnný háček na vhodné místo po určení instalační výšky a udržujte jej v jedné rovině. Pomocí šroubů ji připevněte ke stěně. Obr. 6 Legenda obrázek 6

A.- Vnitřní držák komínu

B.- Nástěnný háček

1. Připevněte vnější držák na komín a ujistěte se, že vnitřní část komína lze přizpůsobit instalační výšce, stejně jako ohebné připojovací potrubí. Poté nainstalujte ohebné připojovací potrubí do komína odtahové digestoře a umístěte digestoř na držák. Obr. 7

Legenda obrázek 7:

A. Ohebné připojovací potrubí
B. Vnitřní strana komína
C. Držák
D. Vnější strana komína

1. Odtahovou digestoř nasadte na háček na stěně. Obr. 8
2. Připevněte vnitřní a vnější stranu komína ke držákům pomocí dvou šroubů (ST4*8 mm). Kryt zajistěte bezpečnostními šrouby (ST4*30 mm). Obr. 9

Poznámka

V zadním krytu jsou dva ventilační bezpečnostní otvory.

4. PROVOZ

Když je odtahová digestoř zapnutá, pouze světelný indikátor zapnutí/vypnutí svítí červeně.

Dotyková ikona zapnutí/vypnutí

• Stiskněte dotykovou ikonu zapnutí/vypnutí, digestoř vydá zvukový signál a všechny ikony se rozsvítí, což znamená, že odtahová digestoř přešla do pohotovostního režimu.
• Znovu stiskněte ikonu, digestoř vydá zvukový signál a vypne se.

ČEŠTINA

Dotyková ikona funkce "Booster"

• V pohotovostním režimu stiskněte dotykovou ikonu "Booster", digestoř vydá zvukový signál.
• Na displeji se zobrazí číslo 4, což znamená, že byl aktivován režim maximální ventilace (booster). Po 5 minutách se automaticky vrátí na rychlost 3.

Dotykové ikony "zvýšit/snížit"

• Když je odtahová digestoř v pohotovostním režimu, stiskněte ikonu zvýšení a ozve se zvukový signál. Na displeji se zobrazí číslo 1, což znamená, že digestoř pracuje při nízké rychlosti. Znovu stiskněte ikonu △ a na displeji se zobrazí číslo 2, což znamená, že digestoř pracuje při střední rychlosti. Pokud ikonu △ stisknete potřetí, na displeji se zobrazí číslo 3 a digestoř bude pracovat při nejvyšší rychlosti.
• Pro snížení výkonu odtahu na střední úroveň stiskněte ikonu snížení a na displeji se znovu zobrazí číslo 2.
• Znovu stiskněte ikonu a na displeji se zobrazí číslo 1, což znamená, že digestoř pracuje při nejnižší rychlosti.

Dotyková ikona "Delay" (Odložené vypnutí)

• Když je odtahová digestoř v provozu, stiskněte dotykovou ikonu "Delay", zazní zvukový signál a indikátor začne blikat, což znamená, že se odtahová digestoř přepnula do režimu odloženého vypnutí. Doba odložení je 5 minut.
• Po uplynutí 5 minut se odtahová digestoř vypne.

Dotyková ikona zapnutí/vypnutí světla

Stiskněte dotykovou ikonu žárovky pro zapnutí osvětlení odtahové digestoře. Pro vypnutí jej stiskněte znovu.

Ovládání pomocí gest

• Pro zajištění optimálního provozu této funkce by ruka by se měla přiblížit k odtahové digestoři do vzdálenosti maximálně 80 mm.
• Posuňte rukou zleva doprava pro spuštění digestoře při nízké rychlosti, zazní zvukový signál a rozsvítí se ikona světla. Znovu posuňte rukou a zvyšte výkon odtahu, a takto pokračujte až do rychlosti režimu "Booster".
• A naopak, když posunete rukou zprava doleva, odtahová digestoř sníží rychlost z rychlosti "Booster" na rychlost 3 a takto pokračuje, dokud se nevypne. Světlo zůstane svítit, także znovu posuňte prstem směrem doleva pro jeho vypnutí.

5. ČIŠTĚNÍ A ÚDRŽBA

- Před jakýmkoli čištěním nebo údržbou digestoře vždy odpojte napájení. Upozorňujeme, že četnost čištění a údržby digestoře závisí na typu a intenzitě používání.

1. Aby se zabránilo poškození vnějšího povrchu odtahové digestoře v průběhu času, doporučuje se ji čistit horkou vodou a nekorozivním čisticím prostředkem každé dva měsíce.
2. Nepoužívejte abrazivní čisticí prostředky. V opačném případě může dojít k poškození povrchu digestoře.
3. Motor a ostatní díly uchovávejte mimo dosah vody, protože voda může spotřebič poškodit.
4. Uhlíkový filtr nesmí být vystaven teplu.

Čištění hliníkových filtrů. Obr. 10

K čištění mastnoty z hliníkových filtrů nepoužívejte agresivní čisticí prostředky. Pravidelné čištění hliníkových filtrů prodlouží životnost spotřebiče a přispěje k jeho správnému provozu. Postupujte podle následujících pokynů:

Způsob čištění 1:

Ponořte hliníkové filtry do horké vody (40-50 °C), přidejte čisticí prostředek a nechte je namočené 2 až 3 minuty. Chraňte se rukavicemi a filtry čistěte kartáčkem nebo jemnou houbou. Netlačte příliš na ne, protože filtry jsou velmi jemné a mohou se snadno poškodit.

Způsob čištění 2:

Pokud chcete, můžete filtry mýt také v myčce nádobí při teplotě přibližně 60 °C.

Uhlíkový filtr. Obr. 11

Tento typ filtru obsahuje aktivní uhlí a zajištuje čištění vzduchu a pohlcování pachů z vaření. Aktivní uhlí se po určité době zanese, čímž se sníží absorpční kapacita filtru. Uhlíkový filtr nelze mýt ani nijak čistit, po skončení jeho životnosti jej musíte vyměnit za nový.

1. Vyjměte hliníkové filtry.
2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte jimi, dokud nebudou pevně uchyceny.
3. Pro výměnu uhlíkového filtru postupujte v opačném pořadí. Legenda obrázek 11:

A. Zavřít
B. Otevřít
C. Otevřít
D. Zavřít

• Doporučuje se pravidelně kontrolovat stav uhlíkových filtrů, alespoň dvakrát až třikrát ročně. Jejich výměna závisí na způsobu používání odtahové digestoře a také na každodenním trvání provozu.
• V případě velmi častého smažení zkratte časový interval pro kontrolu a/nebo výměnu uhlíkových filtrů.

ČEŠTINA

Výměna žárovky/lampy

Důležité:

• Výměnu žárovky/lampy musí provést technická podpora společnosti Cecotec nebo akreditovaní kvalifikovaní technici.
• Před jakoukoli operací na spotřebiči vždy odpojte napájení. Při manipulaci s žárovkou/lampou se ujistěte, že před jakýmkoli přímým kontaktem s rukama zcela vychladly.
• Při manipulaci s žárovkami je uchopte pomocí hadříku nebo rukavic, abyste zabránili kontaktu potu s žárovkou, protože to může zkrátit její životnost.

Poznámka:

• Před výměnou žárovek/lamp se ujistěte, že je spotřebič vypnutý a odpojený od sítě
• Při výměně žárovek/lamp se chraňte před nebezpečím, např. používáním rukavic.

6. ŘEŠENÍ PROBLÉMŮ

Problém Příčina	Řešení
Kontrolka svítí, ale motor nefunguje	Digestoř je ucpaná	Odstraňte nečistoty, které blokují digestoř
	Kondenzátor je poškozený	Pro výměnu kondenzátoru se obratte na oficiální servisní středisko společnosti Cecotec
	Motor je zaseknutý nebo je poškozené ložisko	Pro výměnu motoru se obratte na oficiální technickou asistenční službu společnosti Cecotec
	Motor je spálený nebo nepříjemně zapáchá	Pro výměnu motoru se obratte na oficiální technickou asistenční službu společnosti Cecotec
Světlo ani motor nefungují	Kromě výše uvedeného zkontrolujte následující:
	Žárovka se přepálila	Pro výměnu žárovky se obratte na oficiální technickou asistenční službu společnosti Cecotec
	Napájecí kabel se uvolnil	Pro připojení kabelů podle schématu zapojení se obratte na oficiální technickou asistenční službu společnosti Cecotec.
Z hliníkových filtrů odkapává mastnota	Filtry jsou velmi znečištěné	Okamžitě vyčistěte nebo vyměňte hliníkové filtry
Digestoř vibruje	Ventilátor je poškozený, což způsobuje vibrace digestoře při odtahu vzduchu	Pro výměnu ventilátoru se obraťte na oficiální servisní středisko společnosti Cecotec
	Motor není bezpečně upevněn	Motor řádně upevněte
	Odtahová digestoř není řádně upevněna	Digestoř řádně připevněte
Digestoř neodsává dostatečně	Vzdálenost mezi odtahovou digestoří a varnou plochou je příliš velká	Upravte vzdálenost
	V místnosti je přílišné větrání v důsledku otevřených dveří nebo oken	Přemístěte digestoř a znovu ji nainstalujte
Digestoř je nakloněná	Upevňovací šrouby nejsou řádně dotaženy	Digestoř opět nastavte do vodorovné polohy a utáhněte šrouby
	Plastové hmoždinky nejsou správně dotažené	Digestoř opět nastavte do vodorovné polohy a utáhněte hmoždinky

• Pokud žádná z těchto situací neodpovídá vašemu problému, nepokoušejte se zařízení sami rozebírat nebo opravovat. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážným poruchám v provozu. Obratte se na Technický servis firmy Cecotec. Opravu musí provádět autorizovaný technik a musí být použity pouze originální náhradní díly.
• Vlastní údržba nebo neoprávněná údržba má vliv na bezpečné používání výrobku a na uplatnění záručních podmínek.

Upozornění:

Veškeré elektrické opravy tohoto spotřebiče musí odpovídat místním a/nebo státním zákonům. V případě pochybností a před provedením jakékoli z výše uvedených operací se obratte na technickou asistenční službu společnosti Cecotec.

Při otevírání spotřebiče jej vždy odpojte od zdroje napájení.

7. TECHNICKÉ SPECIFIKACE

Reference produktu: 02891 / 02897

Název produktu: Bolero Flux DT 606500 Glass Black A / Bolero Flux DT 906500 Black Glass A

Veškeré technické informace jsou k dispozici na veřejných internetových stránkách Evropského registru výrobků pro označování energetickými štítky (EPREL):

eprel.ec.europa.eu/screen/home

Nařízení (EU) č. 65/2014

Směrnice 2010/30/EU

Nominální napětí: 220-240 V\~

Nominální frekvence: 50 Hz

Celkový výkon: 168 W

Motor: 165 W

Lampa: 2 x 1,5 W

Průtok vzduchu: 650 m3/h

Typ lampy: obdélníkové světlo LED

Rozměry lampy: (120 x 33) mm

Kód ILCOS D: DBL-1.5-S-120/33

	Symbol	Hodnota Jednotka
Identifikace modelu		02891(1)/02897(2)
Roční spotřeba energie	AEC_digestoř	41,8 kWh/a
Faktor přírůstku času f 1,0
Dynamická účinnost kapalin	FDE_digestoř	27,3
Třída energetické účinnosti	EEI_digestoř	54,6
Průtok vzduchu měřený v bodě nejvyšší účinnosti	Q_BEP	293,0 m	^3/h
Tlak vzduchu měřený v bodě nejvyšší účinnosti	P_BEP	364 Pa
Maximální průtok vzduchu	Q_máx	594,2 m	^3/h
Elektrický výkon měřený v bodě nejvyšší účinnosti	W_BEP	108,4 W
Nominální výkon systému osvětlení	W_L	1,5 (x 2) W
Měření osvětlenosti systému osvětlení na varné ploše E	střední	79(1)72(2)	lux
Spotřeba energie v pohotovostním režimu P	s	N/A W
Spotřeba energie v režimu vypnutí P	o	0,45 W
Hladina hluku (Nejvyšší nastavení) L	WA	67 dB
Hladina hluku (Nejnižší nastavení) L	WA	61 dB

Tento výrobek obsahuje energeticky účinný světelný zdroj B.

Spotřeba energie ve "vypnutém" stavu je 0,45 W podle normy EN 50564:2011 a evropských předpisů 1275/2008/ES a 801/2013/ES. K tomu je zařízení připojeno k elektrické síti, aniž by vykonávalo jakoukoli funkci. Přepínač/ovladač zařízení byl nastaven do polohy „vypnuto“.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Podrobné informace o tom, jak správně likvidovat elektrická a elektronická

zařízení a/nebo baterie, by měli spotřebitelé získat od místních úřadů.

Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Čecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte incident s produktem nebo máte nějaké dotazy, kontaktujte oficiální službu technické pomoci společnosti Cecotec na telefonním čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v této příručce jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, prénášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

1235467

Fig./Img./Abb./Afb./Rys.1

100 mm 100 mm 40-380 mm 389 mm 100 mm 200 mm 280 mm 184 mm

Fig./Img./Abb./Afb./Rys.2

Fig./Img./Abb./Afb./Rys. 3
