NÁVOD K OBSLUZE Bolero Flux TM 603500 CECOTEC

Bezpečnostní pokyny 34

ÍNDICE

1. Díly a součásti 97
2. Před použitím 97
   3.Instalace 97
3. Provoz 98
4. Čištění a údržba 98
5. Řešení problémů 100
6. Technické specifikace 101
7. Recyklace elektrických a elektronických zařízení 102
8. Záruka a technický servis 103
9. Copyright 103

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Pokud je sítový kabel poškozen, musí jej vyměnit výrobce, jeho poprodejní servis nebo podobně kvalifikovaný personál, aby se předešlo nebezpečí.
• Musí umožňovat odpojení zařízení od zdroje napájení po instalaci.
• Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používáná současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Hrozí nebezpečí požáru, pokud se čištění neprovádí podle pokynů.
• Neprovádějte flambování pod odtahovou digestoří.
• POZOR: Přístupné části se mohou zahřát, když se používají s varnými spotřebiči.
• Vzduch se nesmí odvádět do potrubí používaného k odvádění výparů ze spotřebičů spalujících plyn nebo jiná paliva.
• Minimální vzdálenost mezi opěrnou plochou varných nádob na pracovní desce a nejnižší částí odtahového digestoře,

pokud je digestoř umístěna nad plynovým spotřebičem, musí být nejméně 65 cm. Pokud je v návodu k instalaci plynové varné desky uvedena větší vzdálenost, je třeba ji zohlednit. Vzdálenost 65 cm lze zredukovat pro:

I. Nehořlavé části odtahových digestoří.

II. Části provozované pod bezpečným extra nízkým napětím (za předpokladu, že tyto části neumožňují přístup k aktivním částem, pokud jsou deformované).

- Musí být dodrženy normy pro vypouštění do ovzduší.

- Odtahová digestoř je určena pouze k instalaci nad varnou desku se čtyřmi horáky.

- Co byste nikdy neměli dělat:

I. Nepokoušejte se používat odtahovou digestoř bez tukového filtru nebo pokud je filtr nadměrně znečištěný nebo mastný!

II. Neinstalujte digestoř nad sporák s vysoko posazeným grilem.

III. Nenechávejte pánve během používání bez dozoru, protože přehřáté tuky nebo oleje se mohou vznítit.

- Hromadění mastnoty na digestoři může způsobit nebezpečí požáru. Provádějte čištění spotřebiče podle pokynů uvedených v tomto návodu.

- Dbejte zvýšené opatrnosti při čištění spotřebiče. Riziko popálení a/nebo pořezání. Doporučujeme používat rukavice.

- Nikdy nenechávejte pod odtahovou digestoří otevřený oheň.

- Pokud je odtahová digestoř poškozena, nepokoušejte se jí používat.

- Když jsou odtahová digestoř a jiné spotřebiče, s elektrickou energií rozdílnou než elektrickou, v provozu současně, nesmí podtlak v místnosti překročit 4 Pa (4 x 10-5 bar).

- Důležité! Vždy odpojte elektrické napájení během instalace a údržby.

- Odtahová digestoř musí být nainstalováná v souladu s návodem k instalaci a při dodržení všech opatření.

• Veškeré instalační práce musí provádět odborně způsobilá osoba nebo kvalifikovaný elektrikář.
• Zlikvidujte pečlivě obalový materiál. Děti jsou vůči němu zranitelné.
• Dávejte pozor na ostré hrany ve vnitřním prostoru odtahové digestoře, zejména při instalaci a čištění.
• Ujistěte se, že potrubí nemá ohyby ostřejší než 90 stupňů, protože to snižuje účinnost odtahové digestoře.
• Varování: Nebudou-li šrouby nebo upevňovací zařízení instalovány v souladu s těmito pokyny, může dojít k úrazu elektrickým proudem.
• Varování: Před přístupem k elektrickým svorkám je nutné odpojit všechny napájecí obvody.
• Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používáná současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Pozor: Spotřebič a jeho přístupné části se mohou během provozu zahřát. Dávejte pozor, abyste se nedotkli přístupných částí. Děti mladší 8 let by se měly držet dál, pokud nejsou pod stálým dohledem.
• Musí splňovat platné místní předpisy pro vypouštění do ovzduší.
• Z bezpečnostních důvodů používejte pouze dodané upevňovací nebo montážní šrouby (v závislosti na modelu) nebo šrouby stejné velikosti, jaké jsou doporučeny v tomto návodu k použití.
• Nepoužívejte parní čisticí přístroj.
• NIKDY se nepokoušejte hasit oheň vodou, nýbrž vypněte spotřebič a poté plamen zakryjte, např. přikrývkou nebo protipožární dekou.

• Nikdy nepoužívejte prodlužovací kabely, vícenásobné zásuvky nebo externí prvky pro připojení časovače.

• Pokud je napájecí kabel poškozen, musí být vyměněn odborným servisem Cecotec nebo podobným kvalifikovaným personálem, aby se předešlo nebezpečí.

• Nesmíte spotřebič uvést do provozu, pokud napájecí kabel je porušen, poškozen, znehodnocen nebo přeříznut.
• Pokud spotřebič přestane fungovat nebo funguje nestandardně, odpojte jej od elektrické sítě a kontaktujte Technickou podporu společnosti Cecotec.
• Společnost Cecotec odmítá jakoukoli odpovědnost za škody nebo zranění způsobené nedodržením pokynů k instalaci a/nebo provozu uvedených v tomto návodu k použití.

ESPAÑOL

1. PIEZAS Y COMPONENTES

Fig. 1

1. Tlačítko vypnutí
2. Tlačítko pro nízkou rychlost
3. Tlačítko pro střední rychlost
4. Tlačítko pro vysokou rychlost
5. Tlačítko světla

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Odtahová digestoř
• Montážní sada
• Tento návod k použití

3. INSTALACE

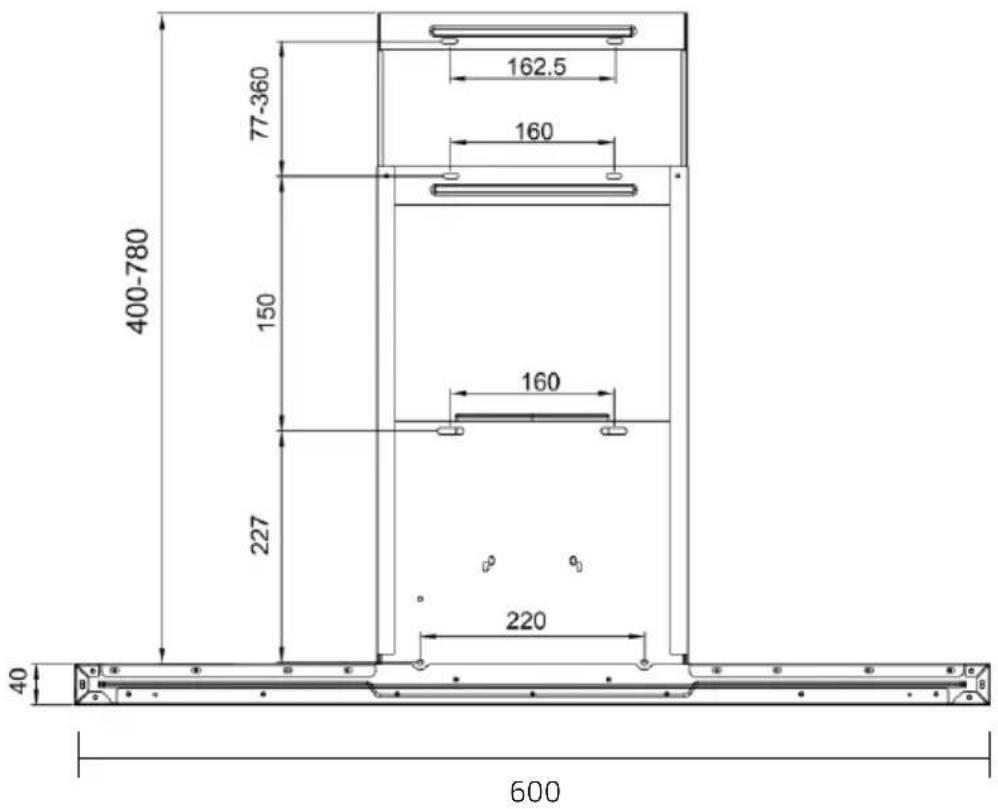

Na obrázcích 2.a a 2.b vidíte rozměry (v mm) potřebné pro instalaci digestoře.

Obr. 2.a: 02876_Bolero Flux TM 603500 Inox A

Obr. 2.b: 02877_Bolero Flux TM 703500 Inox A

• Před instalací odtahové digestoře se ujistěte, že je prostor čistý, aby se zabránilo nasávání zbytků prachu.
• Upozorňujeme, že odtahová digestoř nesmí sdílet stejnou ventilační trubku s jinými spotřebiči na plyn nebo jiná paliva.
• Pro usnadnění odtahu vzduchu by měla mít větrací trubka zakřivení ≥120° a měla by být připojena k vnější stěně.

ČEŠTINA

- Po instalaci se ujistěte, že odtahová digestoř je nivelizována, aby nedocházelo k usazování mastnoty na její okrajích.

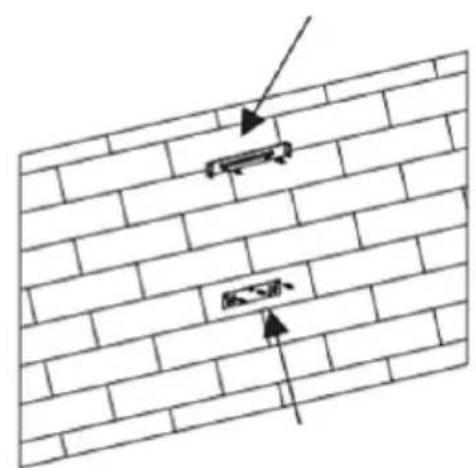

Na obrázku 3 jsou znázorněny svorky a háčky pro instalaci.

Legenda k obrázku 3:

1. Vnitřní držák komínu
2. Vnější držák komínu

3. Nástěnný háček

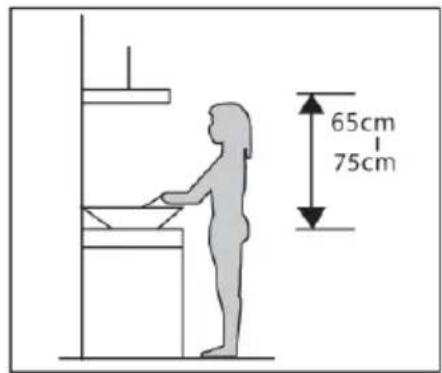

4. Odtahová digestoř by měla být umístěna ve vzdálenosti 65-75 cm nad varnou plochou, aby se dosáhlo co nejlepšího účinku. Obr. 4

5. Nainstalujte nástěnný háček na vhodné místo po určení instalační výšky a udržujte jej v jedné rovině. Pomocí šroubů ji připevněte ke stěně. Obr. 5
6. Připevněte vnější držák na komín a ujistěte se, že vnitřní část komína lze přizpůsobit instalační výšce, stejně jako ohebné připojovací potrubí. Poté nainstalujte ohebné připojovací potrubí do komína odtahové digestoře a umístěte digestoř na držák. Obr. 6
7. Odtahovou digestoř nasadte na háček na stěně. Obr. 7
8. Připevněte vnitřní a vnější stranu komína ke držákům pomocí dvou šroubů (ST4*8 mm). Kryt zajistěte bezpečnostními šrouby (ST4*30 mm). Obr. 8
   Poznámka: V zadním krytu jsou dva ventilační bezpečnostní otvory.

4. PROVOZ

1. Stiskněte tlačítko zapnutí/vypnutí a motor se spustí/vypne.
2. Stiskněte tlačítko nízkého výkonu, digestoř vydá zvukový signál a motor pracuje při nízké rychlosti.
3. Stiskněte tlačítko středního výkonu, digestoř vydá zvukový signál a motor se pracuje při střední rychlosti.
4. Stiskněte tlačítko vysokého výkonu, digestoř vydá zvukový signál a motor pracuje při vysoké rychlosti.
5. Stiskněte tlačítko osvětlení a žárovky se rozsvítí. Znovu jej stiskněte a kontrolka zhasne.

5. ČIŠTĚNÍ A ÚDRŽBA

Odpojte vždy elektrické napájení, než začnete provádět čištění nebo údržbu digestoře.

Upozorňujeme, že četnost čištění a údržby digestoře závisí na typu a intenzitě používání.

1. Aby se zabránilo poškození vnějšího povrchu odtahové digestoře v průběhu času, doporučuje se ji čistit horkou vodou a nekorozivním čisticím prostředkem každé dva měsíce.

ČEŠTINA

1. Nepoužívejte abrazivní čisticí prostředky. V opačném případě může dojít k poškození povrchu digestoře.
2. Uchovávejte motor a ostatní díly mimo dosah vody, protože voda může spotřebič poškodit.
3. Uhlíkový filtr nesmí být vystaven teplu.

Čištění hliníkových filtrů

Obr. 9

Nepoužívejte korozivní čisticí prostředky k čištění mastnoty z hliníkových filtrů. Pravidelné čištění hliníkových filtrů prodlouží životnost spotřebiče a přispěje k jeho správnému provozu. Postupujte podle následujících pokynů:

Způsob čištění 1:

Ponořte hliníkové filtry do horké vody (40-50 °C), přidejte čisticí prostředek a nechte je namočené 2 až 3 minuty. Chraňte se rukavicemi a filtry čistěte kartáčkem nebo jemnou houbou. Netlačte příliš na ne, protože filtry jsou velmi jemné a mohou se snadno poškodit.

Způsob čištění 2:

Pokud si přejete, filtry můžete mýt také v myčce nádobí při teplotě nastavené na přibližně 60 °C.

Uhlíkový filtr. Obr. 10

Tento typ filtru obsahuje aktivní uhlí a zajišťuje čištění vzduchu a pohlcování pachů z vaření. Aktivní uhlí se po určité době zanese, čímž se sníží absorpční kapacita filtru. Uhlíkový filtr nelze mýt ani nijak čistit, po skončení jeho životnosti jej musíte vyměnit za nový.

1. Vvjměte hliníkové filtry.
2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte jimi, dokud nebudou pevně uchyceny.
3. Pro výměnu uhlíkového filtru postupujte v opačném pořadí
   Rozměry uhlíkového filtru: Φ132*18,5 mm

Výměna žárovky/lampy

Důležité:

• Výměnu žárovky/lampy musí provést Technická podpora společnosti Cecotec nebo akreditovaní kvalifikovaní technici.
• Odpojte vždy napájecí zdroj, než začnete se spotřebičem provádět jakoukoli operaci. Při manipulaci s žárovkou/lampou se ujistěte, že zcela vychladla před tím, než se jí dotknete přímo rukama.
• Při manipulaci s žárovkami je uchopte pomocí hadříku nebo rukavic, abyste zabránili kontaktu potu s žárovkou, protože to může zkrátit její životnost.

ČEŠTINA

Poznámka:

• Před výměnou žárovek/lamp se ujistěte, že je spotřebič vypnutý a odpojený od sítě.

• Chraňte se před nebezpečím při výměně žárovek/lampy, např. použitím rukavic.

• ŘEŠENÍ PROBLÉMŮ

Problém Příčina	Řešení
Kontrolka svítí, ale motor nefunguje	Digestoř je ucpaná Odstraňte nečistoty, které blokují digestoř
	Kondenzátor je poškozen Kontaktujte Oficiální technickou asistenční službu společnosti Cecotec pro výměnu kondenzátoru
	Motor je zaseknutý nebo je poškozené ložisko	Kontaktujte Oficiální technickou asistenční službu společnosti Cecotec pro výměnu motoru
	Motor je spálený nebo nepříjemně zapáchá	Kontaktujte Oficiální technickou asistenční službu společnosti Cecotec pro výměnu motoru
Nefunguje světlo ani motor	Kromě výše uvedeného zkontrolujte následující:
	Žárovka se přepálila Kontaktujte Oficiální technickou asistenční službu společnosti Cecotec pro výměnu žárovky
	Napájecí kabel se uvolnil Kontaktujte Oficiální technickou asistenční službu společnosti Cecotec pro připojení kabelů podle schématu elektrického zapojení
Odkapává mastnota z hliníkových filtrů	Filtry jsou velmi znečištěné Okamžitě vyčistěte nebo vyměňte hliníkové filtry
Digestoř vibruje	Ventilátor je poškozen, což způsobuje vibrace digestoře při odtahu vzduchu	Kontaktujte Oficiální technickou asistenční službu společnosti Cecotec pro výměnu ventilátoru
	Motor není bezpečně upevněn	Motor řádně upevněte
	Odtahová digestoř není řádně upevněna	Digestoř řádně připevněte
Digestoř neodtahuje dostatečně	Vzdálenost mezi odtahovou digestoří a varnou plochou je příliš velká	Upravte vzdálenost
	V místnosti je přílišné větrání v důsledku otevřených dveří nebo oken	Přemístěte digestoř a znovu ji nainstalujte
Digestoř je nakloněná	Upevňovací šrouby nejsou řádně dotaženy	Digestoř opět nastavte do vodorovné polohy a utáhněte šrouby
	Plastové hmoždinky nejsou správně dotažené	Digestoř opět nastavte do vodorovné polohy a utáhněte hmoždinky

Pokud žádná z těchto situací neodpovídá vašemu problému, nepokoušejte se zařízení sami rozebírat nebo opravovat. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážným poruchám v provozu. Obratte se na Technickou podporu společnosti Cecotec. Opravu musí provést autorizovaný technik a musí být použity pouze originální náhradní díly.

Vlastní údržba nebo neoprávněná údržba má vliv na bezpečné používání výrobku a na uplatnění záručních podmínek.

UPOZORNĚNÍ:

Veškeré elektrické opravy tohoto spotřebiče musí odpovídat místním a/nebo státním zákonům. Kontaktujte Oficiální technickou asistenční službu společnosti Cecotec v případě pochybností a před provedením výše uvedených operací. Odpojte vždy spotřebič od zdroje napájení, když jej otevíráte.

7. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 02876 / 02877

Název produktu: Flux TM 603500 Inox A / Flux TM 703500 Inox A

Nominální napětí: 220-240V\~

Nominální frekvence: 50Hz

Průtok vzduchu: 350 m³/h

Kódy ILCOS D: DBL-1.5-S-120/33

Obdélníkové světlo LED 120x33 mm

ČEŠTINA

	Symbol Hodnota Jednotka
Identifikace modelu		02876 / 02877
Roční spotřeba energie	AEC_digestoř	23 kWh/a
Faktor přírůstku času	f1,2
Dynamická účinnost kapalin	FDE_digestoř	21,4
Třída energetické účinnosti	EEI_digestoř	53,4
Průtok vzduchu měřený v bodě nejvyšší účinnosti Q	_BEP	190,7 m	^3/h
Tlak vzduchu měřený v bodě nejvyšší účinnosti P	_BEP	192 Pa
Maximální průtok vzduchu Q	_máx	326,3 m	^3/h
Elektrický výkon měřený v bodě nejvyšší účinnosti W	_BEP	47,6 W
Nominální výkon systému osvětlení W	L	3(2*1,5) W
Měření osvětlenosti systému osvětlení na varné ploše	E_střední	147 lux
Spotřeba energie v pohotovostním režimu	P_S	0	W
Spotřeba energie v režimu vypnutí	PO	0	W
Hladina hluku (Nejvyšší nastavení)	L_WA	64	dB
Hladina hluku (Nejnižší nastavení)	L_WA	54 dB

Tento výrobek obsahuje energeticky účinný světelný zdroj A.
Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.
Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy.

Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, prénášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

12345

Fig./Img./Abb./Afb./Rys.1

400-780 77-360 150 227 40 600 162.5 160 160 220

Fig./Img./Abb./Afb./Rys. 2.a

700

Fig./Img./Abb./Afb./Rys. 2.b

123

Fig./Img./Abb./Afb./Rys. 3

65cm 75cm

Fig./Img./Abb./Afb./Rys. 4
