NÁVOD K OBSLUZE RhapsodyDP61 MAX

Gratulujeme ke koupi tohoto produktu MAX Music. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto příručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se poradte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normalní a po chvíli to zmizí.
• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumistujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné sítové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sitě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sitě.
• Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.

• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.
• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sítě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajišlěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Příneste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitim nebo nerespektováním varování obsažených v této přiručce. Max Music nemůže nést odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

OKYNY K VYBALOVÁNÍ

UPOZORNĚNÍ Po obdržení krabice ji pečlivě vybalte. Zkontrolujte obsah a ujistěte se, že jsou všechny díly přítomny a byly doručeny v dobrém stavu. Pokud se některé díly zdají být poškozené při přepravě nebo samotný obal vykazuje známky špatného zacházení, neprodleně to oznamte odesílateli a ponechte si obalový materiál. Balení a veškerý obalový materiál uschovejte. Pokud je nutné výrobek vrátit, je důležité, aby byl výrobek vrácen v původní krabici a obalu od výrobce. Pokud byl přístroj vystaven prudkému kolísání teplot (např. po přepravě), nezapínejte jej ihned. Vzniklá kondenzovaná voda by mohla zařízení poškodit. Zařízení nechte vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Na štítku na spodní straně výrobku je uvedeno, k jakému typu napájení musí být výrobek připojen. Zkontrolujte, zda tomu odpovídá síťové napětí, všechna jiná napětí mohou způsobit nenapravitelné škody. Výrobek musí být také připojen přímo k elektrické síti, bez stmívače nebo nastavitelného zdroje.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařízení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požaru.

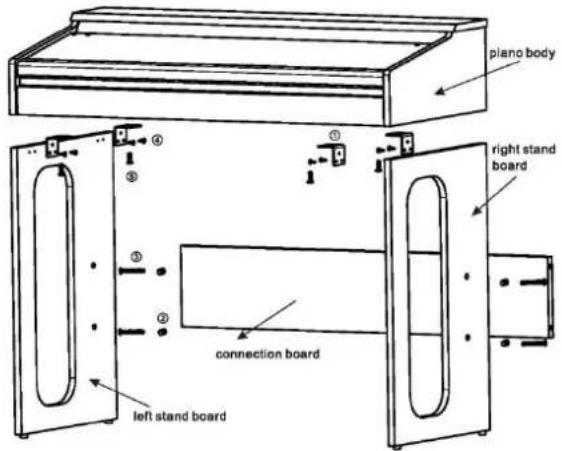

MONTÁŽNÍ STOJAN NA KLAVÍRNÍ NÁBYTEK

1. Pomocí šroubů (TA4*50) připevněte úhelník na levou a pravou desku stojanu zvlášť.
2. Do čtyř otvorů spojovací desky upevněte šrouby s maticí.
3. Pomocí šroubů (TM6*50) připevněte spojovací desku k levé a pravé stojanové desce, pak je stojan sestaven hotový.
4. Položte tělo piana na dřevěný stojan a pomocí šroubů (TM6*20) jej upevněte.

Otáčením tlačitka [Master Vol] zvýšit nebo snížit hlavní hlasitost.

2. TEMPO

Stisknutím tlačítka [Tempo v] nebo [Tempo ∧] zvýšíte nebo snížíte tempo stylu, beatu nebo ukázky. Výchozí hodnota tempa je 120. Stisknutím obou současně obnovíte výchozí hodnotu.

3. ACCOMP VOLUME

K dispozici je 9 úrovní hlasitosti doprovodu stylu, výchozí hodnota systému je 07, stisknutím tlačítka [V/A] lze hlasitost doprovodu upravit. Stisknutím obou současně obnovíte výchozí hodnotu.

4. INTRO/ENDING

Stisknutím tlačítka [Intro/Ending] zahájíte přehrávání preludia, poté otočte na běžný styl a pokračujte. Během přehrávání stylu stiskněte tlačítko [Intro/Ending] pro zahájení přehrávání kódu pro ukončení.

5. SYNC

Stisknutím tlačítka [Sync] vstoupíte do funkce Sync před přehráním stylu. Stiskněte libovolné tlačítko z 19 tlačítek v levé ruce tot zahájení přehrávání stylu. Na displeji LCD se rozsvítí bod Beat. Na displeji se zobrazí aktuální tón nebo styl. Pokud byla spuštěna funkce akordu, stiskněte příslušnou klávesu v oblasti akordu 19 kláves, spustí se automatický akord. Tuto funkci ukončíte opětovným stisknutím tlačítka [Sync].

6. FILL IN

Stisknutím tlačítka [FILL-IN] přidáte do stylu Style mezihru. Přehrávaná výplň je určena zvoleným doprovodným stylem. Po skončení výplně bude pokračovat přehrávání vybraného doprovodného stylu.

7. VARIATION

V režimu stylu stiskněte tlačítko [Variation], klavír bude hrát styl s variací stylu. Stisknutím tlačítka [Variation] tuto funkci ukončíte.

8. START/STOP

Stisknutím tlačítka [Start/Stop] přehrajete styl, dalším stisknutím tlačítka [Start/Stop] tuto funkci ukončíte.

9. SINGLE CHORD 1

Stiskněte tlačítko [Style] a poté stiskněte tlačítko [Single chord 1] pro spuštění jednoprstového doprovodu. Stisknutím libovolné klávesy z 19 levých tlačítek spustíte styl. Stisknutím různých kláves na levé klaviatuře vyberete jiný akord. Jedna stisknutá klávesa vždy určí kořen zahraného akordu. Tuto funkci ukončíte stisknutím tlačítka [Start/Stop].

10. SINGLE CHORD 2

Stiskněte tlačítko [Style] a poté stiskněte tlačítko [Single chord 2] pro spuštění jednoprstového doprovodu. Stisknutím libovolné klávesy z 19 levých tlačítek spustíte styl. Stisknutím různých kláves na levé klaviatuře vyberete jiný akord. Jedna stisknutá klávesa vždy určí kořen zahraného akordu. Tuto funkci ukončíte stisknutím tlačítka [Start/Stop].

11. FINGER CHORD

Stiskněte tlačitko [Style] a poté stiskněte tlačitko [Finger chord] pro spuštění prstokladu. Stisknutím libovolné klávesy z 19 levých tlačítek spustíte styl. Stisknutím jiné klávesy na levé klaviatuře zvolíte jiný akord. Efekt ukončíte stisknutím tlačítka [Start/Stop].

12. CHORD CLOSE

Stisknutím tlačítka [Chord Close] zastavíte akordový doprovod, zatímco styl pokračuje v přehrávání.

13. BASS CHORD

Stisknutím tlačítka [Bass Chord] vytvoříte efektní těžké basy, dalším stisknutím tlačítka [Bass Chord] funkci ukončíte.

14. ACCORDION

Digitální piano tuto funkci speciálně navrhlo. Umožňuje rychle zvolit režim akordeonu při jiném stavu. Stisknutím tlačítka [Accordion] lze přímo vstoupit nebo vystoupit z akordeonové hry.

15. REC

Stisknutím tlačítka [Rec] můžete přehrávanou hudbu nahrávat.

16. PLAY

Stisknutím tlačítka [Play] můžete přehrávat nahrané noty nebo styly.

17. PROG

Stisknutím tlačítka [Program] přejdete do režimu programování stylů.

18. PRC

1. Stiskněte tlačítko [PRC]. Beatový hlas se vytvoří. Poté jednotlivé klávesy odpovídají jednotlivým bicím. K dispozici je celkem 61 druhů perkusí. Opětovným stisknutím tlačítka [PRC] ukončíte funkci beat.

20. METRONOME

Na klaviatuře jsou uloženy 4 druhy metronomů: V nabídce jsou dva metronomy: 1/4 taktu, 2/4 taktu, 3/4 taktu a 4/4 taktu. Jedním stisknutím tlačítka [Metronome] nastavíte rytmus na 1/4 taktu, druhým stisknutím na 2/4 taktu atd. pátým stisknutím funkci zrušíte.

21. TRANSPOSE

Stisknutím tlačítka [Transpose v/ʌ] transponujete tón not. Transpozici lze nastavit v rozsahu od „-6“ do „+6“. Současným stisknutím obou tlačítek se transpozice vrátí na výchozí hodnotu.

22. GUITAR

Tuto funkci digitální piano navrhlo speciálně. Může vám umožnit rychle zvolit režim kytary, když jste v jiném stavu. Stiskněte tlačítko [Guitar], Ize přímo vstoupit nebo ukončit kytarové představení.

23. LCD DISPLEJ

Zobrazuje aktuální režim, noty ke hraní, styl, tempo atd.

24. PIANO

Digitální piano tuto funkci navrhlo speciálně. Umožňuje rychle zvolit režim klavíru, když jste v jiném stavu. Stiskněte tlačítko [Piano], může přímo vstoupit nebo vystoupit z klavírního představení.

25. STYLE

Toto piano má 300 druhů stylů pro váš výběr. Tabulku stylů naleznete v appendix II. Stiskněte tlačítko [Style]. Výchozí styl je „000“. Styl můžete zvolit přímým stisknutím číselných tlačítek [0-9] nebo stisknutím tlačítek [+ / -].

26. TONE

Toto piano má 300 druhů tónů, které si můžete vybrat. Tabulku stylů naleznete v Appendix I Stiskněte tlačítko [Tone] a tón můžete vybrat stisknutím číselného [0-9] čísla nebo tlačítka [+/-].

27. DEMO

Tato klaviatura má uloženo 80 demo skladeb [000 až 079] pro váš výběr Appendix III. Stiskněte tlačítko [Demo] a začne se přehrávat výchozí demo skladba. Během přehrávání stiskněte tlačítko [Demo] pro přehrání další demonstrační skladby. Stisknutím tlačítka [Start/Stop] přehrávání ukončíte. Během procesu přehrávání můžete také stisknutím čísel [0-9] nebo [+ / -] vybrat další demonstrační skladby. Vybraná ukázková skladba se pak bude přehrávat opakovaně.

28. ONE KEY

Stisknutím vstoupíte do funkce výuky jedním tlačítkem.

29. FOLLOW

Stisknutím vstoupíte do funkce výuky následování.

30. ENSEMBLE

Stisknutím vstoupíte do funkce výuky souboru.

31. NUM-PAD

Stisknutím tlačítek [+ / -] nebo [0-9] v číselných skupinách zvolte doprovod.

32. DOUBLE

Stiskněte tlačítko [Double], digitální piano přejde do režimu dvojhlasu. Konkrétně je každá nota složena ze dvou hlasů. První hlas je hlas před stisknutím tlačítka [Double] a druhý hlas je zvolený hlas po stisknutí tlačítka [Double].

33. SPLIT

Stiskněte tlačítko [Split], z levého 24. tlačítka klaviatura vytvoří levou a pravou dvoutónovou klaviaturu. V režimu „tone“ stiskněte tlačítko s čísly nebo tlačítko [+/-] pro nastavení hlasu pro klávesnici pravé zóny. Opětovným stisknutím tlačítka [Split] tuto funkci ukončíte. Klávesnice se vrátí k hlasu nízké oblasti kláves.

34. SUSTAIN

Stiskněte tlačítko [Sustain] a noty hrané na klaviatuře budou po zvednutí prstu z klaviatury postupně doznívat. Opětovným stisknutím tohoto tlačítka se efekt sustain vypne.

35. VIBRATION

Stiskněte tlačítko [Vibrato] a aktivuje se efekt vibrato. Stiskněte toto tlačítko znovu a efekt vibrato bude deaktivován.

36. TOUCH

Toto piano je dotykovou klaviaturou. Po otevření piana se automaticky spustí dotyková funkce. Když budete na klaviaturu hrát různou silou, piano bude hrát různě velkou hlasitostí. Stisknutím tlačítka [Touch], vypnete dotykovou funkci. Opětovným stisknutím tlačítka [Touch] dotykovou funkci znovu spustíte.

37. MEMORY

Toto piano má funkci paměti registrace panelu, lze ji použit pro uložení vašeho nejoblíbenějšího nastavení, abyste nastavení mohli snadno a rychle naladit, když ho budete potřebovat. Po nastavení tónu, stylu a tempa stiskněte tlačítko [Memory] a stiskněte libovolné tlačítko [M1-M4], pak se aktuální tón, styl a tempo zaznamenají: Stiskněte libovolné tlačítko [M1-M4], které bylo zaznamenáno v předchozím případě, chcete-li jej wymazat.

38. M1-M2-M3-M4

39.

Přepínač pro nastavení zapnutí/vypnutí napájení.

CONNECTIONS

40. DC-9V

Zásuvka pro připojení dodaného 9V adaptéru.

41. ZÁSUVKA PRO SLUCHÁTKA

Při připojení sluchátek k portu PHONES/OUTPUT se automaticky vypne reproduktor. Můžete vystupovat, aniž byste rušili ostatní.

42. LINE OUT

39 40 41 42 43

Toto piano má vestavěný systém reproduktorů. Lze k němu připojit jiný externí zesilovač nebo reproduktorový systém. Nejprve vypněte napájení piana a externího zařízení, poté vložte jeden konec stereofonního audio kabelu do konektoru LINE IN nebo AUX IN jiného hi-fi zařízení a druhý konec do konektoru LINE OUT na zadním panelu piana.

43. KONEKTOR SUSTAIN PEDÁLU

Funkce sustain může při hře vytvářet přirozený sustain sešlápnutím sustain pedálu. Zasuňte zástrčku sustain pedálu do konektoru SUS PEDAL. Funkci sustain můžete otevřít/zavřít prostřednictvím zástrčky sustain pedálu.

44. USB PORT

Připojte klaviaturu k jinému zařízení kompatibilnímu s MIDI. Přenášejte informace s počítačem oběma směry, například můžete ukládat hudbu, kterou jste na jeho klaviatuře hráli, do počítače.

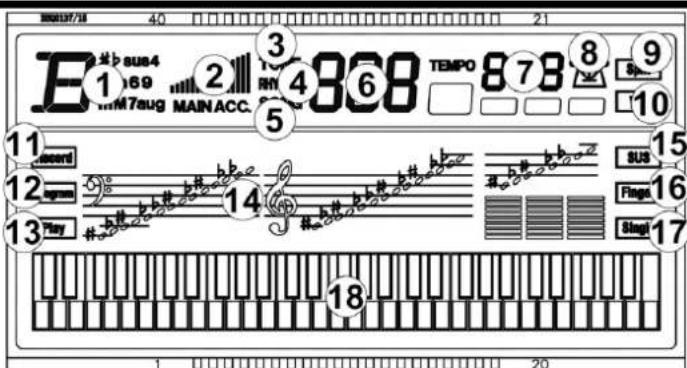

DISPLAY

1. Chord display Area

2. Volume

3. Tone

4. Rhythm

5. Demo

6. Number display

7. Tempo

8. Beat (metronome shows the current beat)

9. Split

10. Vibrato

11. Record

12. Program

13. Play

14. Staff notation

15. Sustain

16. Finger chord

17. Single chord

Black/white key display

Použijte speciální napájecí adaptér, kterým je tato elektronická klávesnice vybavena, nebo napájecí adaptér s výstupním napětím DC 9V 500m A. Zasuňte zástrčku DC nebo napájecí adaptér do konektoru DC 9V na zadním panelu elektronické klávesnice, druhý konec zasuňte do hlavní zásuvky, zapněte vypínač a spustěte výkon.

NAHRÁVÁNÍ

1. Stiskněte tlačítko [Rec] pro vstup do modelu nahrávání. Uslyšíte zvuky metronomu a výchozí tempo je 120. Nyní stiskněte libovolné tlačítko nebo klávesu bicích pro zahájení nahrávání. Maximální množství záznamu je 180. Po naplnění maximálního množství se zvuk metronomu zastaví a v nahrávání nelze pokračovat. Při každém stisknutí tohoto tlačítka se paměť v předchozím záznamu vymaže a piano opět vstoupí do modelu nahrávání.
2. Stisknutím tlačítka [Play] přehrajete nahrané noty.
3. Stisknutím tlačítka [Prog] přejděte do režimu programování stylu, stisknutím klávesnice naprogramujte odstavec stylu. Tento upravený styl může zaznamenat maximálně 32ks bicích bodů. Stisknutím tlačítka [Play] přehrajete postupně editované bicí tóny, čímž po dokončení programování vytvoříte jakýsi vlastní styl. Nejlepšího efektu přehrávání stylu dosáhnete nastavením tlačítek [Tempo / ]. Pokaždé, když stisknete tlačítko [Prog], dojde k vymazání poslední paměti a opětovnému přechodu do režimu programování.

FUNKCE VÝUKY

Výuka: Stisknutím tlačítka [One Key], [Follow] nebo [Ensemble] vstupte do funkce výuky a poté stisknutím číselných tlačítek nebo tlačítka [Λ/ν] vyberte různé výukové skladby. Tuto funkci ukončíte opětovným stisknutím tlačítka [One Key].

• One key: Pouze je stisknuto tlačítko, pak bude pokračovat ukázka. V opačném případě bude demo zastaveno. Bez ohledu na to, zda hrajete správně nebo ne, bude skladba automaticky přehrávána nepřetržitě.
• Follow: Hlavní část dema bude obnovena. Podle displeje zahrajte správně notu a poté zahrajte další notu, která se automaticky zobrazí na displeji.
• Ensemble: Hlavní část dema bude obnovena, podobně jako Karaoke, demo skladba nebude zastavena, pokud během 5 sekund nedojde k žádnému stisknutí klávesnice, hlavní část dema bude pokračovat v přehrávání. Po naučení jedné skladby se zopakuje učení aktuální skladby. Můžete si také vybrat svou oblíbenou skladbu, kterou se chcete naučit.

APPENDIX I (TONE)
