NÁVOD K OBSLUZE Rhapsody61P MAX

Gratulujeme ke koupi tohoto produktu MAX Music. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto příručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se poradte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normalní a po chvíli to zmizí.
• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumistujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné sítové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.

• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.
• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sítě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Příneste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitim nebo nerespektováním varování obsažených v této přiručce. Max Music nemůže nést odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

OKYNY K VYBALOVÁNÍ

UPOZORNĚNÍ Po obdržení krabice ji pečlivě vybalte. Zkontrolujte obsah a ujistěte se, že jsou všechny díly přítomny a byly doručeny v dobrém stavu. Pokud se některé díly zdají být poškozené při přepravě nebo samotný obal vykazuje známky špatného zacházení, neprodleně to oznamte odesílateli a ponechte si obalový materiál. Balení a veškerý obalový materiál uschovejte. Pokud je nutné výrobek vrátit, je důležité, aby byl výrobek vrácen v původní krabici a obalu od výrobce. Pokud byl přístroj vystaven prudkému kolísání teplot (např. po přepravě), nezapínejte jej ihned. Vzniklá kondenzovaná voda by mohla zařízení poškodit. Zařízení nechte vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Na štítku na spodní straně výrobku je uvedeno, k jakému typu napájení musí být výrobek připojen. Zkontrolujte, zda tomu odpovídá síťové napětí, všechna jiná napětí mohou způsobit nenapravitelné škody. Výrobek musí být také připojen přímo k elektrické síti, bez stmívače nebo nastavitelného zdroje.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařízení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požaru.

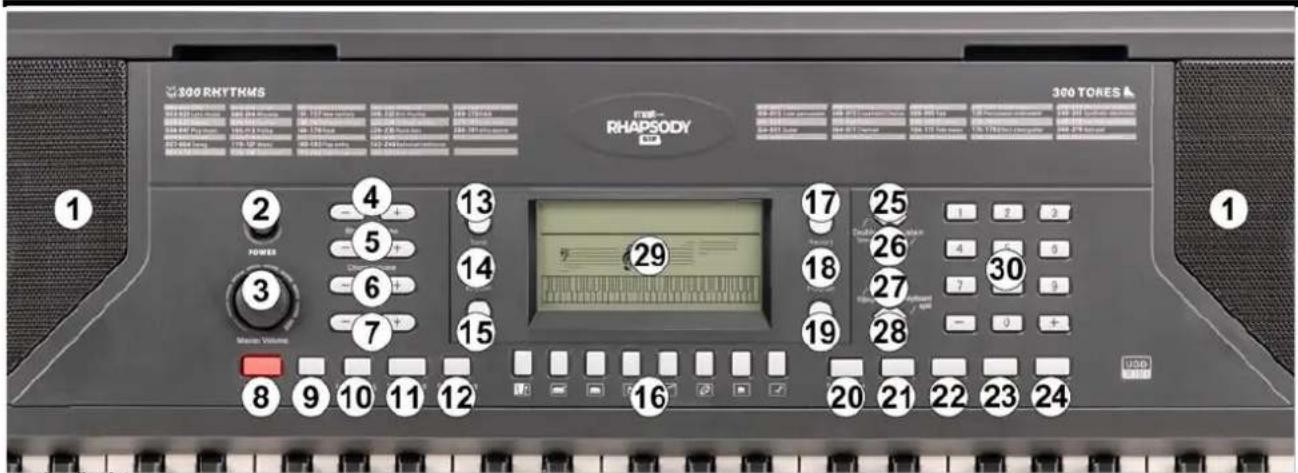

OPERACE

300 RNTTKMS RhapsODY 300 TONES 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

1. REČNÍCI

Reproduktory pro reprodukci zvuku přehrávané hudby. úroveň zvuku se určuje na základě nastavení hlasitosti.

2. POWER

Stisknutím zapnete/vypnete napájení.

3. MASTER VOLUME

Otáčením tlačítka [Master Vol +] nebo [Master Vol -] zvyšte nebo snižte hlavní hlasitost.

4. RHYTHM VOLUME

Stisknutím tlačitka [Rhythm Vol +] nebo [Rhythm Vol -] zvýšite nebo snížite hlasitost doprovodu. K dispozici je 9 úrovní hlasitosti. Výchozí hlasitost je 06. Stisknutím obou současně obnovíte výchozí hodnotu.

5. CHORD VOLUME

Stisknutím tlačítka [Chord Vol +] nebo [Chord Vol -] zvýšíte nebo snížíte hlasitost akordu. K dispozici je 9 úrovní hlasitosti. Výchozí hlasitost je 07. Stisknutím obou současně obnovíte výchozí hodnotu.

6. TEMPO

Stisknutím tlačítka [Tempo +] nebo [Tempo -] zvýšíte nebo snížíte tempo Rhythm, Beat nebo Demo. Výchozí hodnota tempa je 120. Oblast nastavení je 30-240. Stisknutím obou současně obnovíte výchozí hodnotu.

7. TRANSPOSE

Stisknutím tlačítka [Transpose +] nebo [Transpose -] zvýšíte nebo snížíte hodnotu transpozice nahoru a dolů +/- 6 úrovní a posunete výšku tónu celé klaviatury nahoru a dolů v půltónových intervalech. Stisknutím obou současně obnovíte výchozí hodnotu.

8. START/STOP

Stisknutím tohoto tlačítka spustíte nebo zastavíte vybrané programy.

9. SYNC

Stisknutím tlačítka [Sync] vstoupíte do funkce Sync před přehráním rytmu. Stisknutím libovolné klávesy z 19 kláves v levé ruce spustíte přehrávání Rhythm. Na displeji LCD se rozsvítí bod Beat. Na displeji se zobrazí aktuální tón nebo Rhythm's. Pokud byla spuštěna funkce Akord, stiskněte příslušnou klávesu v oblasti Akord 19 kláves, spustí se automatický akord. Opětovným stisknutím tlačítka [Sync] tuto funkci ukončíte.

10. INTRO/ENDING

Stisknutím tlačitka [Intro/Ending] zahájíte přehrávání preludia, poté se otočte na běžný Rhythm a pokračujte. Během přehrávání Rhythm stiskněte tlačitko [Intro/Ending] pro zahájení přehrávání kódu pro ukončení.

11. SINGLE CHORD

Stiskněte tlačítko [Rhythm] a poté stisknutím tlačítka [Single chord] spustěte jednoprstový doprovod. Stisknutím libovolné klávesy z levých 19 kláves spustíte Rhythm. Stisknutím různých kláves na levé klaviatuře zvolíte jiný akord. Jedna stisknutá klávesa vždy určí kořen zahraného akordu. Tuto funkci ukončíte stisknutím tlačítka [Start/Stop].

12. FINGER CHORD

Stiskněte tlačitko [Rhythm] a poté stiskněte tlačitko [Finger chord] pro spuštění prstokladu. Stisknutím libovolné klávesy z 19 levých tlačítek spustíte Rhythm. Stisknutím jiné klávesy na levé klaviatuře zvolíte jiný akord. Efekt ukončíte stisknutím tlačítka [Start/Stop].

13. TONE

K dispozici je celkem 300 tónů. Stisknutím tlačítka [Tone] spustíte požadovaný tón. Tóny začínají od "000" do "299". Můžete stisknout čísla [0-9] nebo tlačítka [+] či [-].

14. RHYTHM

K dispozici je celkem 300 rytmů. Stisknutím tlačítka [Rhythm] spustíte Rytmus, který potřebujete. Rytmus začíná od "000" do "299". Můžete stisknout tlačítka [0-9] s čísly nebo tlačítka [+] či [-].

15. CHORD CLEAR

Stisknutím tlačítka [Chord clear] ukončíte doprovod ve stavu akordů, Rytmus bude pokračovat v přehrávání.

16. KEYBOARD PERCUSSIONS

Stiskněte jedno z tlačítek Percussion. Pro tuto klaviaturu je k dispozici 8 druhů perkusí.

• Basový buben 1
• Boční palička
• Akustický virbl
• Ruční tleskání
• Crash činel 1
• Tamburína
  • Vysoký tympán
• Claves

17. RECORD

Stisknutím tlačítka [REC] aktivujte funkci nahrávání, na displeji se zobrazí „rEC“.

18. PROGRAM

Stisknutím tlačítka [Program] povolíte funkci programování rytmu.

19. PLAY

Stisknutím tlačítka [Play] přehrajete nahrané noty nebo Rytmy.

20. METRONOME

Na klaviatuře jsou uloženy 4 druhy metronomů: Metronomy: 1/4 taktu, 2/4 taktu, 3/4 taktu a 4/4 taktu. Stisknutím tlačítka [Metronome] jednou nastavíte rytmus na 1/4 taktu, dvakrát na 2/4 taktu atd. pátým stisknutím funkci zrušíte.

21. TOUCH

Klávesnice má při spuštění automaticky dotykovou funkci. Můžete hrát s intenzitou různých kláves bude vydávána různá hlasitost. Stisknutím tlačítka [Touch] tuto funkci ukončíte.

22. ONE KEY TEACHING

Stisknutím tlačítka [One Key] povolíte funkci výuky jedné klávesy. Stisknutím čiselných tlačítek [1-9] nebo tlačítka [+/-] vyberte skladbu, která se má učit. Výuka podle jedné klávesy je zaměřena na učení po dobu trvání a nejsou při ní kladeny žádné požadavky na výšku tónu nebo kreativitu. Tento režim umožňuje při hře na klávesy dělat chyby, ale klaviatura stále přehrává správné noty.

23. FOLLOW TEACHING

Stisknutím tlačítka [Follow teaching] zapnete funkci výuky podle kláves. Podle displeje zahrajte správně notu a poté zahrajte automaticky další notu zobrazenou na displeji.

24. DEMO

Stiskněte tlačítko [DEMO], přehraje skladby v režimu nepřetržitého přehrávání a začne od čísla skladby "00" do "39" nebo stisknutím tlačítka [+] nebo [-] zvolte správná čísla potřebných skladeb. Pokud chcete přehrávání zastavit, stiskněte znovu tlačítko [DEMO] nebo jen stiskněte tlačítko [Start/Stop].

25. DUAL VOICE

Stisknutím tlačítka [Dual Voice] spustíte funkci dvojitého hlasu. Provedený tón je tón, který se skládá ze dvou druhů tónu. Nyní se zobrazuje název druhého tónu. Předchozí tón je tón před stisknutím tlačítka Dual Voice. Opětovným stisknutím tlačítka [Dual Voice] tuto funkci ukončíte.

26. SUSTAIN

Stisknutím tlačítka [Sustain] prodloužíte zvuk klávesy. Opětovným stisknutím tlačítka [Sustain] tuto funkci ukončíte.

27. VIBRATO

Stiskněte tlačitko [Vibrato] a aktivuje se efekt vibrato. Opětovným stisknutím tlačitka [Vibrato] se efekt deaktivuje.

28. KEYBOARD SPLIT

Stisknutím tlačítka [Keyboard Split] rozdělíte klaviaturu na levou a pravou. Levých 24 kláves bude tvořit levorukou klaviaturu a zbývající část kláves bude rozdělena jako pravoruká klaviatura. Hlas na pravé klávesnici lze vybrat stisknutím čísla na tlačítkách číselné skupiny. Hlas na levé klávesnici je zpočátku nastaven výrobcem. Opětovným stisknutím tlačítka efekt rozdělení vypnete.

29. LCD DISPLEJ

Zobrazuje aktuální režim, noty ke hraní, rytmus, tempo atd.

30. NUM PAD +/-

Stisknutím tlačítek [+/-] nebo „000“ až „299“ v číselné skupině tlačítek vyberte doprovod.

31. Pitch bend

Otáčením a podržením přidejte plynulou změnu tónu. Otáčením kolečka pitch bend levou rukou nahoru zvýšíte tón nebo snížíte tón otáčením kolečka pitch bend dolů při hře pravou rukou.

CONNECTIONS

32. Slot USB

Zásuvka pro připojení napájecího kabelu micro USB.

33. Zásuvka PEDAL

Zásuvka pro připojení sustain pedálu.

34. SLUCHÁTKA/VÝSTUP

Při připojení sluchátek do portu PHONES/OUTPUT se automaticky vypne reproduktor. Můžete tak hrát, aniž byste rušili ostatní.

35. VSTUP PRO MIKROFON

Připojte mikrofon k portu MIC a zpívejte při hře na klávesy.

36. DC 9V VSTUP

Zásuvka pro připojení dodaného 9V adaptéru.Zásuvka pro připojení dodaného 9V adaptéru.

32 VOLUME 33 USD TO PEACE 34 35 36

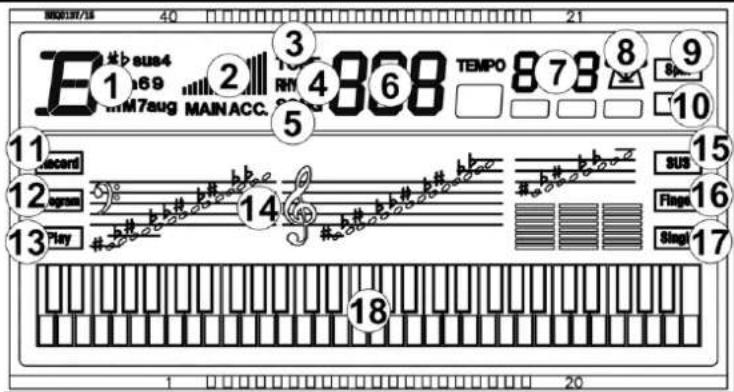

DISPLAY

1. Zobrazení akordů Oblast

2. Hlasitost

3. Tón

4. Rytmus

5. Demo

6. Zobrazení čísla

7. Tempo

8. Beat (metronom zobrazuje aktuální beat)

9. Split

10. Vibrato

11. Nahrávání

12. Program

13. Přehrát

14. Notový zápis

15. Sustain

16. Prstový akord

17. Jednoduchý akord

18. Černobílé zobrazení kláves

Eaves4 169 3 RHY 4868 TEMPO 873 8 8p 9 10 11 12 13 14 Play

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

b#

B####

169 17aug MAIN ACC. SUS Fings Singl 18

PŘED SPUŠTĚNÍM

POWERSUPPLY:

• Pomocí AC-DC adaptéru:

Použijte speciální napájecí adaptér, kterým je tato elektronická klávesnice vybavena, nebo napájecí adaptér s výstupním napětím DC 9V 500m A. Zasuňte zástrčku DC nebo napájecí adaptér do konektoru DC 9V na zadním panelu elektronické klávesnice, druhý konec zasuňte do hlavní zásuvky, zapněte vypínač a spustře výkon.

- Použití baterií: (nejsou součástí dodávky):

Otevřete kryt prostoru pro baterie umístěný na spodním panelu elektronické klaviatury. Vložte 8x baterie typu d, přičemž dbejte na dodržení označení polarity na skříni. Vraťte kryt přihrádky a ujistěte se, že je pevně zajištěn.

- Umístěte notový stojan do slotu klaviatury.

NAHRÁVÁNÍ

Stisknutím tlačítka [Rec] aktivujte funkci nahrávání, na displeji se zobrazí „rEC“. V tomto režimu se budou nahrávat všechny přehrávané noty. Maximální množství záznamu je 120 not. Po zaplnění paměti bude na displeji blikat „Ful“ a nahrávání se automaticky zastaví. Stisknutím tlačítka [Play] přehrajete nahrané noty, na displeji se zobrazí „Ply“. Po dokončení přehrávání se na displeji zobrazí „rEC“. Můžete nahrát nový rytmus nebo stisknutím tlačítka [Play] přehrát nahraný rytmus.

Stisknutím tlačítka [Program] přejdete do režimu programování Rytmu. Stisknutím 6 druhů panelových bicích nebo klaviatury naprogramujete odstavec Rhythm. Upravený Rhythm může zaznamenat maximálně 32 bicích bodů. Stisknutím tlačítka [Play] postupně přehrajete upravený zvuk bicích a vytvoříte tak po dokončení programování jakýsi vlastní Rytmus. Nejlepšího efektu přehrávání Rytmu lze dosáhnout nastavením tlačítek [Temp +/-]. Při každém stisknutí tlačítka [Program] dojde k vymazání poslední paměti a opětovnému přechodu do režimu programování.

Jedno klíčové učení:

Po stisknutí tlačítka [One key teaching] vyberte skladbu, kterou se chcete naučit, pomocí čiselných tlačítek a tlačítek [+] nebo [-]. Na LCD displeji se zobrazi aktuální číslo skladby. Funkce One key teaching je speciální pro učení skladeb. Připomene notu, kterou je třeba v současné době přehrát. Nemá požadavek na výšku a správnost not. Jedna skladba byla naučena nadoraz, bude se opakovaně učit současnou nebo další skladbu automaticky. Stisknutím tlačítka [Start/stop] nebo opětovným stisknutím tlačítka [One key teaching] funkci učení ukončíte.

Následná výuka:

Výběr skladby, kterou se potřebujete naučit, pomocí číselných tlačítek a tlačítek [+] nebo [-] po stisknutí tlačítka [Follow teaching].

Funkce Follow teaching je speciální pro následné přehrávání správných not, abyste mohli pokračovat v učení Můžete pokračovat v přehrávání na základě DEMO. Klaviatura připomene notu, kterou je třeba v současné době zahrát. Můžete se učit na základě hodnoty kláves 'not zobrazených na LCD displeji. Skladba může pokračovat v přehrávání, pokud zahrajete odpovídající noty. Skladba bude po celou dobu v čekacím stavu, dokud nezahrajete správné noty. Stisknutím tlačítka [Start/stop] nebo opětovným stisknutím tlačítka [Follow teaching] ukončíte funkci učení.

Poznámka: Správně zahrané klávesy lze přehrát, na špatně zahrané klávesy není v režimu funkce následného učení žádná odezva. Bude se opakovaně učit současnou nebo následující skladbu automaticky.

APPENDIX I (TONE)
