NÁVOD K OBSLUZE XR-42A90K SONY

Cyfrowy: UHF/VHF/kabel

Tento televizor je dodáván s následujícími návody. Uschovejte tyto návody pro jejich případné budoucí použití.

Průvodce nastavením

- Instalace a nastavení televize.

Referenční příručka (tento návod) / Bezpečnostní dokumentace

- Bezpečnostní informace, dálkové ovládání, řešení problémů, instalace na stěnu, specifikace atd.

Uživatelská příručka (Návod na obrazovce)

• Nastavení, funkce, připojení k internetu, řešení problémů atd.
• Chcete-li ji otevřít, stiskněte (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

- Uživatelskou příručku můžete najít a přečíst si ji ve svém chytrém telefonu.

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace“.
• Přečtěte si dodaný dokument bezpečnostní dokumentace, kde naleznete další bezpečnostní informace.
• Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.
• Symbol „x”/„xx“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.

DŮLEŽITÁ POZNÁMKA

Prohlášení k rádiovým zařízením

Sony Corporation tímto prohlašuje, že rádiová zařízení XR-48A90K, XR-42A90K jsou v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: https://compliance.sony.eu

U tohoto rádiového zařízení se vztahují následující omezení uvádění do provozu nebo požadavků na povolení použití v AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Pásmo 5150 – 5350 MHz je omezeno pouze na interní provoz.

Bezpečnostní informace

Přeprava

• Před přemístěním televizoru odpojte všechny kabely.
• Pred prepravou televizoru sejměte kryty konektorů.
• Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob.
• Když prénášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na panel a rám okolo obrazovky.
• Při zdvihnutí TV pevně držte za spodní stranu.

- Při manipulaci s televizorem nebo jeho instalaci nepokládejte přístroj na zem.

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

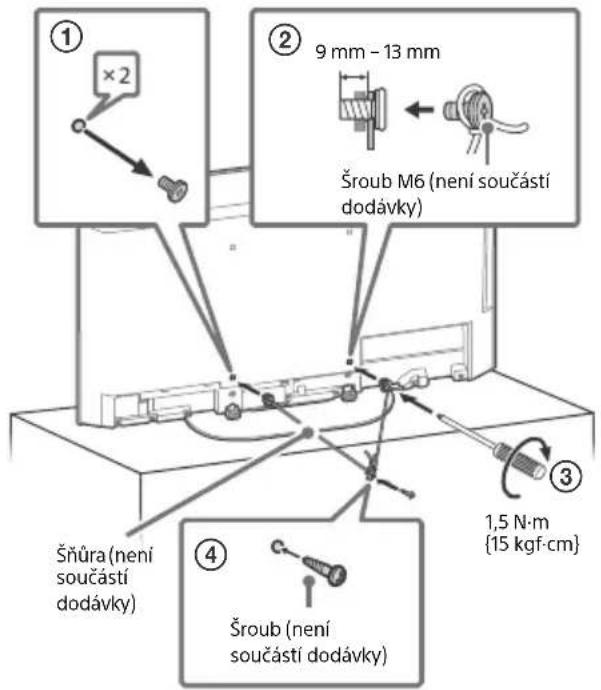

Ochrana před převrácením

① ×2 ② 9 mm - 13 mm Šroub M6 (není součástí dodávky) ③ 1,5 N·m {15 kgf·cm} Šňůra (není součástí dodávky) ④ Šroub (není součástí dodávky)

Ochrana obrazovky TV (OLED TV)

Opatření na ochranu obrazovky před poškozením

Ulpívání obrazu

TV s obrazovkou OLED mají v důsledku vlastností použitých materiálů sklony k ulpívání obrazu (vypálení obrazu). K ulpívání obrazu může dojít, pokud je obraz opakovaně zobrazován na stejném místě obrazovky nebo pokud je zobrazován po delší dobu. Nejde o poruchu TV. Vyhýbejte se zobrazování obrazu, který může způsobit ulpívání obrazu.

Následující příklady druhů obrazu mohou způsobit ulpívání obrazu:

• Obsah s černými pruhy v horní a dolní nebo levé a pravé části obrazovky. (např. formát letterbox, zobrazení v poměru 4:3, standardní rozlišení)
• Statické obrázky, například fotografie.
• Nabídky na obrazovce, televizní programy, loga kanálu atd.
  • Statický obsah pocházející z aplikací.
• Informační pruhy na obrazovce, například pruhy v televizních zprávách nebo pruhy s hlavičkami.

Snížení rizika ulpívání obrazu:

• Společnost Sony doporučuje vypnout televizor normálně stisknutím tlačítka napájení na dálkovém ovládání nebo na televizoru.
• Zobrazte obraz na celou obrazovku přepnutím na možnost [Širokoúhlý režim]. Tím odstraníte černé pruhy. Vyberte jiný typ režimu [Širokoúhlý režim] než [4:3].
• Vypněte funkci OSD (zobrazení na obrazovce) stisknutím tlačítka 123 (Ovládací nabídka) vyberte možnost [Informace], a vypněte nabídky připojeného zařízení.
• Vyhněte se zobrazování statických obrázků s jasnými barvami (včetně bílé), hodin nebo log ve kterékoli části obrazovky.
• Nastavte nastavení obrazu podle okolních podmínek. K domácímu použití a zobrazování obsahu, který často zobrazuje loga stanic atd., se doporučuje použit standardní obraz.

TV je vybaven následujícími funkcemi umožňujícími zmírnit/ zabránit ulpívání obrazu.

Obnova panelu

Obnova panelu zajistí rovnoměrné a homogenní zobrazení panelu. Obnovu panelu je možno spustit, ale měla by být provedena pouze v případě, pokud se v obrazu objevují zřetelné stopy nebo kontury předchozího obrazu.

Pozor:

• Použití funkce obnovy panelu může mít vliv na životnost panelu. Obnovu panelu neprovádějte častěji než jednou ročně, protože to může ovlivnit celkovou životnost panelu.
• Dokončení obnovy panelu trvá přibližně deset minut.
• Účinnost obnovy panelu se může lišit v závislosti na stupni a podmínkách ulpívání obrazu.

Posun pixelů

Automaticky posouvá obraz na obrazovce, aby se předešlo ulpívání obrazu.

Další funkce

Při zobrazení statických obrázků, hodin, jasných barev nebo log se automaticky sníží jas obrazovky.

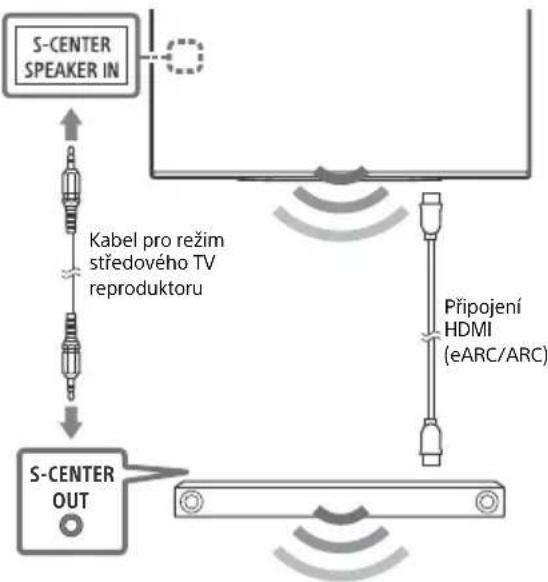

Použití TV jako části audio systému

Poznámka

• Než připojíte kabely, odpojte televizor i přijímač AV od elektrické sítě.
• Viz návod na použití audiosystému s terminálem S-CENTER OUT, kde jsou podrobnosti.


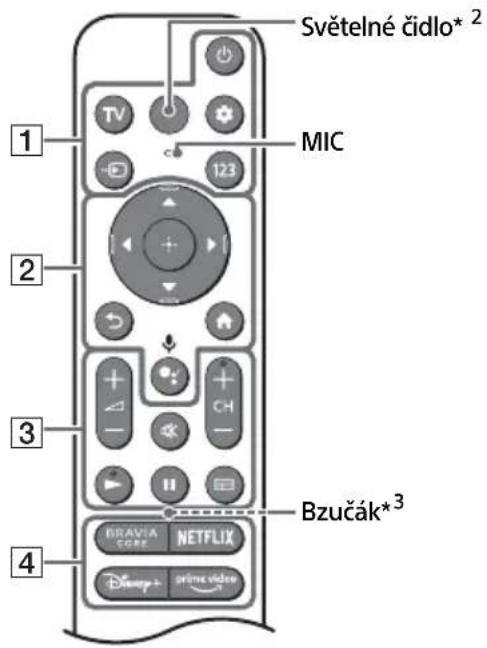

Dálkové ovládání a televizor

Tvar dálkového ovladače, rozložení, dostupnost a funkce tlačitek dálkového ovladače se může lišit v závislosti na zemi, oblasti, modelu televizoru a nastavení televizoru*1.

Světelné čidlo* 2 MIC 1 2 3 4 Bzučák*3 BRAVIA CORE NETFLIX Disney+ srima video

1 ⏻(Napájení)

TV: Zobrazte seznam televizních kanálů nebo přepněte na určení vstupu.

(Rychlá nastavení): Zobrazit rychlá nastavení.

→ (Volba vstupu): Zobrazte a zvolte vstupní zdroj atd.

123 (Ovládací nabídka): Zobrazte Ovládací nabídku.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Navigace a výběr v nabídce na obrazovce.

(Zpět)

(Domovská obrazovka)

● (Asistent Google) / ⚫ (Mikrofon):

Použijte Asistent Google ^45 nebo hlasové vyhledávání ^*5 .

3 +1 - (Hlasitost)

(Ztišit)^*6

CH + / - (Kanál)

/

(Průvodce): Zobrazte digitálního programového průvodce televizoru nebo kabelového/satelitního přijímače*7.

4 Tlačítka aplikací

5 (Napájení)

6 BUILT-IN MIC SWITCH (Spínač vestavěného mikrofonu)*4: Zapnutí/vypnutí vestavěného mikrofonu.

7 Vestavěný mikrofon ^458 : K povolení vestavěného mikrofonu stiskněte tlačítko Asistent Google/mikrofon na dálkovém ovládání a řídte se pokyny na obrazovce.

8 Čidlo dálkového ovládání / Světelné čidlo / LED

*1 Informace o dalších modelech dálkového ovládání naleznete v Uživatelské příručce, která je k dispozici online.
*2 Podsvícení dálkového ovládání se rozsvítí, pokud světelné čidlo detekuje slabé okolní osvětlení. Automatické osvětlení podsvícení je možné vypnout.
*3 Bzučák bude při použití funkce dálkového vyhledávání vydávat zvukový signál. Podrobnosti naleznete online v Uživatelské příručce.
*4 Pouze pro některé oblasti/země/modely/jazyky.
*5 Asistent Google nebo hlasové vyhledávání vyžaduje připojení k internetu.
*6 Zkratka přístupnosti je k dispozici stisknutím a podržením ☒ (Ztišit).
*7 Je vyžadováno nastavení [Nastavení kabelového/satelitního přijímače].
*8 Spotřeba elektrické energie se zvýší, když bude vestavěný mikrofon stále zapnutý, protože stále naslouchá povelům.

Více informací naleznete v dokumentu Uživatelská příručka. Stiskněte (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

Uspořádání kabelů volitelného modulu kamery s mikrofonem (není součást dodávky)

Poloha na stolním stojanu

Poznámka

- Nepřipevňujte držák kabelů ke krytu konektorů, aby toto nebránilo při odstraňování tohoto krytu.

Poloha při montáži na stěnu

Řešení problémů

Při obecném řešení problémů, jako jsou černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta sítě, postupujte následovně.

1 Vypněte televizor stisknutím tlačítka napájení na dálkovém ovládání přibližně na 5 sekund a znovu zapněte. Televizor se restartuje. Pokud se funkce televizoru neobnoví, zkuste jej odpojit od zdroje napájení, poté stiskněte a uvolněte tlačítko napájení na televizoru. Počkejte dvě minuty a TV opět připojte ke zdroji napájení. Nebo stiskněte tlačítko zapínání na televizoru asi na 40 sekund, dokud se televizor nevypne.
2 Viz níže uvedená nabídka Nápovědy.
3 Připojte televizor k internetu a aktualizujte software. Společnost Sony doporučuje udržovat software televizoru aktualizovaný. Softwarové aktualizace poskytují nové funkce a vylepšení výkonu.

4 Navštivte internetové stránky podpory Sony (informace naleznete na konci tohoto návodu).

Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru.

Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu.

Dálkové ovládání nefunguje.

• Vyměňte baterie.

Zapomněli jste heslo rodičovského zámku.

- Zadejte 9999 pro kód PIN a zadejte nový PIN.

Jas obrazovky se v průběhu sledování TV snižuje.

- Pokud je část obrazu nebo celý obraz nehybný, jas obrazovky bude postupně snižován, aby se předešlo ulpívání obrazu. Nejde o poruchu TV.

Obáváte se ulpívání obrazu.

Pokud se opakovaně nebo po delší dobu zobrazuje stejný obraz, může dojít k ulpívání obrazu. Aby se omezilo ulpívání obrazu, doporučujeme TV normálně vypnout vypínačem na dálkovém ovladači nebo na TV.

Poznámka

- Obnovení panelu provedte pouze v případě, když se v obrazu objevují výrazné kontury předchozího obrazu. Vyhněte se provedení obnovy panelu častěji než jednou ročně, protože to může ovlivnit celkovou životnost panelu. - Obraz, který zahrnuje hodiny, loga a jasné barvy (včetně bílé), může snadno způsobovat ulpívání obrazu. Vyhněte se delšímu zobrazování těchto druhů obrazu, jinak může dojít k ulpívání obrazu.

Zobrazuje se zpráva [Obnova panelu nebyla dokončena...].

Když i) je televizor zapnutý nebo ii) je během obnovování panelu odpojen síťový kabel, obnova panelu není dokončena. Během obnovy panelu se vyhněte výše uvedeným dvěma podmínkám.

Další informace o řešení problémů naleznete v Uživatelské příručce. Stiskněte → (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

Specifikace

Systém

Systém panelu: Panel OLED (organická dioda vyzařující světlo)

TV systém: Závisí na oblasti, zemi nebo modelu televizoru

Analogové: B/G, D/K, I

Digitální: DVB-T/DVB-C/DVB-T2

Satelit: DVB-S/DVB-S2

Systém barev: PAL/SECAM/NTSC3.58 (Pouze video)/NTSC4.43 (Pouze video)

Výběr kanálů: Závisí na oblasti, zemi nebo modelu televizoru

Analogové: UHF/VHF/kabel

Digitální: UHF/VHF/kabel

Satelit: Mezifrekvenční kmitočet 950-2150 MHz

Zvukový výstup: 10 W + 10 W + 5 W

Bezdrátová technologie

Protokol IEEE 802.11a/b/g/n/ac

Verze Bluetooth ^® 4.2

Frekvenční rozsah Výstupní výkon
Bezdrátová sít LAN (Televize)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televize)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX900U)
2400-2483,5 MHz < 10,0 dBm

Vstupní/Výstupní konektory

Anténa/kabel

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa

Konektor typ F (zásuvka), 75 ohmová.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, rozvod signálu jediným kabelem EN50494.

→ / AV IN / S-CENTER SPEAKER IN

Video/audio vstup (mini jack konektor)

Vstup reproduktoru S-centre (mini jack konektor)

HDMI IN 1/2/3/4 (kompatibilní s HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)^^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Podrobnosti naleznete online v Uživatelské příručce.

Kromě režimu eARC

5,1 kanálové lineární PCM: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bitü,

Dolby Audio, Dolby Atmos, DTS

Podrobnosti naleznete online v Uživatelské příručce.

V režimu ARC

Dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio, Dolby Atmos, DTS

Digitální optický konektor jack (dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio, DTS)

1, 2 (HDD^6 REC)^*

Port zařízení USB (2 USB HDD zařízení pro funkci nahrávání)

USB port 1 podporuje vysokorychlostní USB (USB 2.0)

USB port 2 podporuje super rychlé USB

(USB 3.2 Gen 1)

Slot CAM (modul podmíněného přístupu)

Konektor 10BASE-T/100BASE-TX (V závislosti na provozním prostředí sítě se rychlost připojení může lišit. Rychlost a kvalita komunikace nejsou zaručeny.)

Napájení, specifikace produktu a další

Požadavky na napájení

220 V - 240 V AC, 50 Hz

Velikost obrazovky (úhlopříčka) (přibl.)

XR-48A9xK: 120,7 cm / 48 palců

XR-42A9xK: 105,5 cm / 42 palců

Spotřeba elektrické energie v pohotovostním

režimu ^78

0,50 W

Rozlišení displeje (vodorovně × svisle) (pixely) 3840 × 2160

Vlastnosti výstupu

500 mA (pro USB 1), 900 mA (pro USB 2)

Rozměry (přibl.) (š × v × h) (cm)

se stolním stojanem

Standardní poloha:

XR-48A9xK: 106,9 × 62,9 × 22,5

XR-42A9xK: 93,3 × 55,1 × 22,5

Poloha reproduktoru Soundbar:

XR-48A9xK: 106,9 × 69,7 × 22,5

XR-42A9xK: 93,3 × 62,0 × 22,5

bez stolního stojanu

Šířka stojanu (přibl.) (cm)

50,0

Hmotnost (přibl.) (kg)

se stolním stojanem

Standardní poloha:

XR-48A9xK: 16,5

XR-42A9xK: 16,4

Poloha reproduktoru Soundbar:

XR-48A9xK: 16,8

XR-42A9xK: 16,7

bez stolního stojanu

XR-48A9xK: 13,4

XR-42A9xK: 13,3

Ostatní

Volitelné příslušenství

Nástěnný držák: SU-WL850 (pouze modely XR-48A9xK)

Nástěnný držák: SU-WL450

Průměr a délka šroubu:

9 mm - 13 mm

Šroub (M6) Nástěnný držák Zadní kryt TV

Modul kamery s mikrofonem: CMU-BC1

Provozní teplota: 0 °C – 40 °C

Provozní vlhkost: Relativní vlhkost 10 % – 80 %

(nekondenzující)

*1 Když je vstup 4096 × 2160p a [Širokoúhlý režim] je nastaveno na [Výchozí], rozlišení bude zobrazeno jako 3840 × 2160p. Pro zobrazení 4096 × 2160p, nastavte [Širokoúhlý režim] na [Plný 1] nebo [Plný 2].

*2 Viz nabídka na obrazovce pro nastavení [Formát signálu HDMI].

*3 Podrobnosti naleznete online v Uživatelské příručce.

*4 Pouze HDMI IN 3 & 4. K připojení použijte ultra vysokorychlostní kabel HDMI.

*5 Připojte svůj audio systém do portu HDMI IN 3 pro reprodukci zvuku TV vaším audio systémem.

*6 Funkce není v Itálii dostupná.

*7 Specifikovaná spotřeba elektrické energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

*8 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.

Poznámka

• Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě.
• Vzhled a specifikace se mohou změnit bez předchozího upozornění.
• Pro použivání Asistent Google může být vyžadováno předplatné služeb a aplikací a mohou platit další smluvní podmínky a/nebo poplatky.
• Specifikace produktu v této příručce jsou určeny pro NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 1062/2010. Další informace o nařízení (EU) 2019/2013 naleznete na příslušných webových stránkách.

Číslo registrace výrobku (NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 2019/2013)

XR-48A90K (1034521), XR-42A90K (1034520).

O príručkách

• Nastavenia, funkcie, pripojenie k internetu, riešenie problémov atd.
• Ak ho chcete otvorit, stlačte (Výber vstupu) na dialkovom ovládači a zvolte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvolte [Upravit] a pridajte [Pomocník].

Informácie o bezpečnosti

Preprava

Jas obrazovky sa automaticky zníži pri zobrazení statických záberov, hodín, jasných farieb alebo log a podobne.

Viac informácií nájdete v dokumente Príručka. Stlačte (Výber vstupu) na dialkovom ovládači a zvolte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvolte [Upravit] a pridajte [Pomocník].

Pozícia montáže na stenu

Riešenie problémov

Dialkový ovládač nefunguje.

• Vymeňte batérie.

Čalšie informácie o riešení problémov nájdete v Príručke. Stlačte – (Výber vstupu) na dialkovom ovládači a zvolte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvolte [Upravit] a pridajte [Pomocník].

Špecifikácie

Systém

Systém panela: Panel OLED (Organic Light Emitting Diode)

Analógový: UHF/VHF/káblový

Digitálny: UHF/VHF/káblový

Satelit: Medzifrekvencia 950-2150 MHz

Zvukový výstup: 10 W + 10 W + 5 W

Vstupné a výstupné konektory

Anténa/kábel

75 ohmov, externý konektor pre VHF/UHF

Satelitná anténa

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Jednokáblový rozvod EN50494.

→ / AV IN / S-CENTER SPEAKER IN

Vstup video/audio (mini jack)

5,1 lineárny kanál PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bitov, Dolby

Audio, Dolby Atmos, DTS

Digitálny optický konektor (dvojkanálový

lineárny PCM: 48 kHz 16 bitov, Dolby Audio,

DTS)

1, 2 (HDD^6 REC)^*

Port v zariadení USB (2 Zariadenie s USB

so stolovým stojanom

Štandardná poloha:

XR-48A9xK: 106,9 × 62,9 × 22,5

XR-42A9xK: 93,3 × 55,1 × 22,5

Hmotnost (Pribl.) (kg)

so stolovým stojanom

Štandardná poloha:

XR-48A9xK: 16,5

XR-42A9xK: 16,4

Montážna konzola na stenu: SU-WL450

Montážna konzola na stenu

*1 Ked'je vstup 4096 × 2160p a [Široký režim] je nastavené na [Štandardný], rozlíšenie sa zobrazí ako 3840 × 2160p. Na zobrazenie 4096 × 2160p vyberte nastavenie [Široký režim] na [Plný 1] alebo [Plný 2].

*2 Informácie o tom, ako nastavit [Formát signálu HDMI], nájdete v ponuke na obrazovke.

*3 Podrobnosti nájdete v online Príručke.
