NÁVOD K OBSLUZE NZ84C5047HK SAMSUNG

- Ako se tečnost prosula na kontrolnu tablu, obrišite tečnost.

Šta da radim ako svetli na ekranu?

Proverite sledeće:

- Ploča se pregrejala usled nenormalnog rada.

Indukční varná deska

Uživatelská příručka

NZ84C5047** / NZ85C5047** / NZ84C6057** /

NZ84C6058** / NZ85C6057** / NZ85C6058**

SAMSUNG

Obsah

Použití této příručky 3

V uživatelské příručce se používají následující symboly: 3

Název modelu a sériové číslo 3

Bezpečnostní pokyny 3

Likvidace obalového materiálu 7

Správná likvidace starého spotřebiče 7

Bezpečnostní pokyny pro instalující osobu 8

Nástroje, které budete potřebovat

Připojování k sítovému napájení

Instalace do pracovní desky

Komponenty 11

Než začnete 11

Varné zóny 11

Ovládací panel 13

Indukční ohřev 14

Bezpečnostní vypnutí 15

Indikátor zbytkového tepla 15

Detekce teploty 15

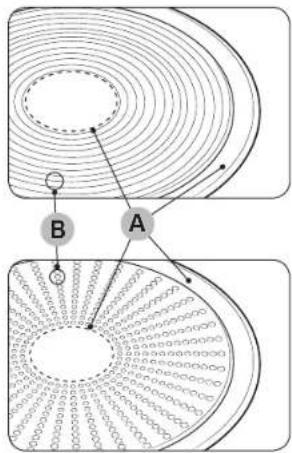

Nádobí 16

Použiti dotykových tlačítek 19

Zvuky během provozu 19

Prvotní čištění 19

Použití (NZ8\*\*\*\*7\*\*) 19

Zapnutí spotřebiče 19

Vypnutí spotřebiče 19

Výběr varné zóny a úrovně výkonu 19

Maximální zesilení 20

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu) 20

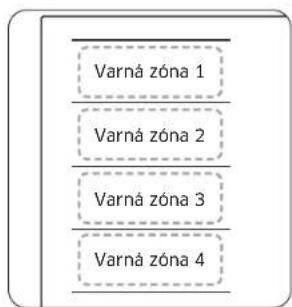

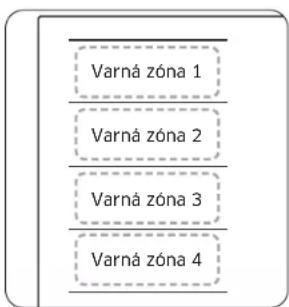

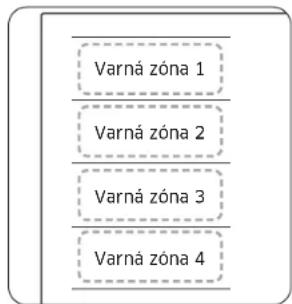

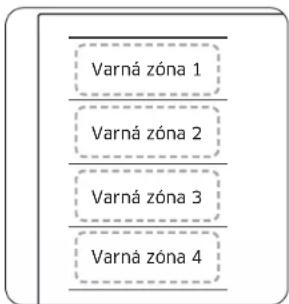

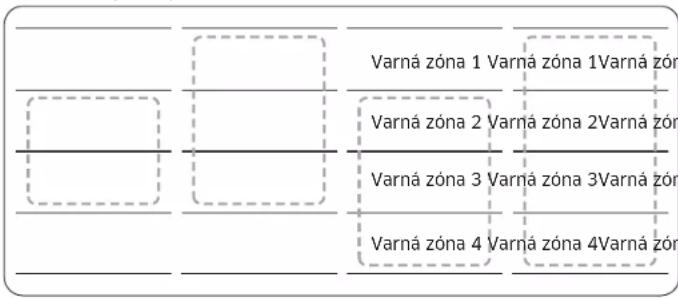

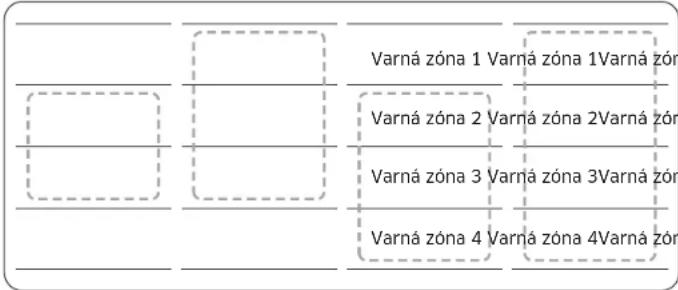

Flex zóna Plus (pouze pro modely vybavené funkcí Flex zóna Plus) 21

Časovač 21

Funkce Pozastavit/Pokračovat 22

Rychlé zastavení 22

Dětský bezpečnostní zámek 22

Limit maximálního výkonu 23

Ovládání digestoře 24

Použití (NZ8\*\*\*\*8\*\*) 24

Zapnutí spotřebiče 24

Vypnutí spotřebiče 24

Výběr varné zóny a úrovně výkonu 24

Maximální zesílení 25

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu) 25

Flex zóna Plus (pouze pro modely vybavené funkci Flex zóna Plus) 26

Udržovat teplotu 27

Časovač 27

Funkce Pozastavit/Pokračovat 27

Rychlé zastavení 27

Dětský bezpečnostní zámek 28

Limit maximálního výkonu 28

Ovládání digestore 29

Údržba zařízení 30

Varná deska 30

Lehké znečištění 30

Odolné znečištění 30

Problémové nečistaty 31

Rám varné desky (volitelný) 31

Zajištění ochrany spotřebiče před poškozením 31

Odstraňování problémů a servis 32

Odstraňování problémů 32

Servis 33

Použití této příručky

Před použitím spotřebiče si přetěte tuto uživatelskou příručku a zvláštni pozornost věnujte bezpečnostním informacím uvedeným v následující části. Příručku si uschovejte pro použití v budoučnu. V případě převodu vlaslnictví spotřebiče nezapomeňte předat příručku novému majiteli.

V uživatelské příručce se používají následující symboly:

⚠️ VAROVÁNÍ

Nebezpečí nebo nebezpečné postupy, jež mohou mit za následek vážné zranění nebo smrt.

⚠ POZOR

Nebezpeči nebo nebezpečné postupy, jež mohou mít za následek lehké zranění nebo škody na majetku.

POZOR

Dodržujte tato základní bezpečnostní opatření, abyste při použivání varně desky snížili riziko požáru, výbuchu, úrazu elektrickým proudem nebo poranění osob.

POZNÁMKA

Užitečné tipy, doporučení nebo informace, jež uživateli pomáhají s manipulaci s produktem.

Název modelu a sériové číslo

Název modelu i sériové číslo lze najit pod základnou varné desky.

Pro pozdějši použití si informace zapište nebo na aktuální stránku připevněte dodatečný produktový štítek (umístěný na horní straně produktu).

Název modelu

Sériové číslo

Bezpečnostní pokyny

Bezpečnostní aspekty tohoto spotřebiče odpovídaji všem přijatým technickým a bezpečnostním normám. Podle nás je také naší povinností jakožto výrobce seznámit vás s následujícími bezpečnostními pokyny.

▲ VAROVÁNÍ

Tento spotřebič není určen pro použití ze strany osob (včetně dětí) se sníženými fyzickými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud je tato osoba nepoučila o používání spotřebiče. Děti by měly být pod dohledem, aby nehrozilo, že si budou se spotřebičem hrát.

Tento spotřebič mohou používat děti od 8 let a starší, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Prostředky pro odpojení musí být zabudovány do pevné elektroinstalace v souladu s předpisy pro elektroinstalaci.

Bezpečnostní pokyny

Tento spotřebič by měl mít po instalaci možnost odpojení od elektrické sítě. Odpojení lze zajistit bud tím, že bude přístupná zástrčka, nebo tím, že se do připojené elektroinstalace v souladu s předpisy pro elektroinstalaci zabuduje vypínač.

Pokud je přívodní kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.

Uvedený způsob upevnění nesmí záviset na použití lepidel, protože ta se nepovažují za spolehlivý způsob fixace.

VAROVÁNÍ: Pokud je povrch prasklý, vypněte spotřebič, aby nedošlo k úrazu elektrickým proudem.

Během používání se spotřebič zahřívá. Dbejte na to, abyste se nedotýkali hřejících prvků uvnitř varné desky.

VAROVÁNÍ: Přístupné části se mohou během používání zahřát. Malé děti by se měly držet v dostatečné vzdálenosti.

Nesmí se používat parní čistič.

Kovové předměty, jako jsou nože, vidličky, lžíce a pokličky, by se neměly pokládat na povrch varné desky, protože by mohlo hrozit jejich zahřátí.

Po použití vypněte prvek varné desky pomocí jeho ovládacího prvku a nespoléhejte se na detektor pánve.

Spotřebič není určen k ovládání pomocí externího časovače nebo samostatného systému dálkového ovládání.

POZOR: Vaření musí probíhat pod dohledem. Krátké vaření musí být pod nepřetržitým dohledem.

Spotřebič se nesmí instalovat za ozdobnými dvířky, aby nedošlo k přehřátí.

VAROVÁNÍ: Spotřebič a jeho přístupné části se během používání zahřívají. Dbejte na to, abyste se nedotýkali hřejících prvků. Děti mladší 8 let se musí držet v dostatečné vzdálenosti, pokud nejsou pod neustálým dohledem.

VAROVÁNÍ: Vaření na varné desce s použitím tuku nebo oleje bez dozoru může být nebezpečné a vést k požáru.

NIKDY se nepokoušejte uhasit oheň vodou, ale vypněte spotřebič a poté plamen zakryjte např. pokličkou nebo protipožární dekou.

VAROVÁNÍ: Nebezpečí požáru: Na varné plochy neodkládejte žádné předměty.

VAROVÁNÍ: Používejte pouze kryty varných desek, které navrhl výrobce varného spotřebiče nebo které jsou označeny výrobcem spotřebiče v návodu k použití jako vhodné, případně kryty varných desek zabudované do spotřebiče. Použití zabudovaných krytů může způsobit nehody.

Povrchy mají tendenci se během použití zahřívat.

Tento spotřebič mohou používat děti od 8 let a starší, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmějí provádět děti, pokud nejsou starší 8 let a nejsou pod dohledem.

Spotřebič a jeho kabel udržujte mimo dosah dětí mladších 8 let.

⚠️ POZOR

Spotřebič musí být správně nainstalován a uzemněn kvalifikovaným technikem.

Servis spotřebiče by měli provádět pouze kvalifikovaní servisní pracovníci. Opravy prováděné nekvalifikovanými osobami mohou způsobit zranění nebo vážnou poruchu.

Pokud vás spotřebič potřebuje opravit, obraťte se na své místní servisní středisko. Pokud nebudete dodržovat tyto pokyny, může dojít k poškození spotřebiče a pozbyté platnosti záruky.

Zapuštěné spotřebiče lze používat pouze po jejich instalaci do skříněk a na pracoviště, jež odpovídají příslušným normám.

Tím je zajištěna dostatečná ochrana elektrických jednotek před kontaktem, jak to vyžadují základní bezpečnostní normy.

Pokud dojde k poruše spotřebiče nebo se objeví pukliny, praskliny či trhliny:

• vypněte všechny varné zóny;
- odpojte varnou desku od elektrické sítě; a
- obratte se na své místní servisní středisko.

Pokud varná deska praskne, vypněte spotřebič, abyste zabránili možnosti úrazu elektrickým proudem. Varnou desku nepoužívejte, dokud nebude skleněný povrch vyměněn.

Bezpečnostní pokyny

Na varné desce neohřívejte hliníkovou fólii, výrobky zabalené v hliníkové fólii ani mražené potraviny uložené v hliníkovém nádobí.

Kapalina mezi dnem pánve a varnou deskou může vytvářet tlak páry. Ten může způsobovat skákání pánve.

Vždy dbejte na to, aby varná deska a dno pánve byly suché. Varné zóny se při vaření zahřívají.

Vždy držte malé děti mimo dosah spotřebiče.

Všechny obalové materiály uchovávejte mimo dosah dětí, protože obalové materiály mohou být pro děti nebezpečné.

Tento spotřebič se smí používat pouze k běžnému domácímu vaření a smažení. Není určen pro komerční ani průmyslové použití.

Nikdy varnou desku nepoužívejte k vyhřívání místností.

Při zapojování elektrických spotřebičů do elektrické sítě v blízkosti varné desky budte opatrní. Sítové kabely nesmí přijít do kontaktu s varnou deskou.

Přehřátý tuk nebo olej se mohou rychle vznítit. Při přípravě pokrmů na tuku nebo oleji, například při přípravě hranolků, nikdy nenechávejte povrchové jednotky bez dozoru.

Nezapomeňte varné zóny po použití vypnout.

Ovládací panely udržujte vždy čisté a suché.

Nikdy na varnou desku nepokládejte hořlavé věci, mohly by se vznítit.

Při neopatrném používání hrozí nebezpečí popálení spotřebičem.

Kabely od elektrických spotřebičů se nesmí dotýkat horkého povrchu varné desky nebo horkého nádobí.

Varnou desku nepoužívejte k sušení oblečení.

Uživatelé s kardiostimulátory a aktivními srdečními implantáty musí udržovat horní část těla v minimální vzdálenosti 30 cm od zapnutých indukčních varných zón. V případě pochybností se obraťte na výrobce přístroje nebo na svého lékaře. (Pouze u indukčních varných desek)

Nepokoušejte se spotřebič sami opravovat, rozebírat nebo upravovat.

Před čištěním spotřebič vždy vypněte.

Varnou desku čistěte podle pokynů pro čištění a údržbu uvedených v tomto návodu.

Domácí mazlíčky udržujte v dostatečné vzdálenosti od spotřebiče, protože by mohly šlápnout na ovládací prvky spotřebiče a způsobit poruchu.

Likvidace obalového materiálu

VAROVÁNÍ

Všechny materiály použité k balení spotřebiče jsou plně recyklovatelné. Části z plechu a z tvrdé pény jsou příslušně označeny. Obalové materiály a staré spotřebiče likvidujte s ohledem na bezpečnost a životní prostředí.

Správná likvidace starého spotřebiče

! VAROVÁNÍ

Před likvidaci starý spotřebič vyřadte z provozu, aby nemohl být zdrojem nebezpeči. Za tímto účelem pověřte kvalifikovaného technika, aby odpojil spotřebič od elektrické sitě a vytáhl sitový kabel.

Spotřebič se nesmí vyhazovat do domovního odpadu. Informace o terminech svozu a veřejných mistech pro ukládání odpadu se dozvíte na místním odboru odpadů nebo na obecním úřadě.

Správná likvidace výrobku (Elektrický a elektronický odpad)

(Platí pro země s odděleným systémem sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabiječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázano likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidaci zabráníte oddělením zminěných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácnosti by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyzádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatele by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické príslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a regulačních povinnostech týkajících se konkrétních výrobku, např. REACH, naleznete na adrese: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Instalace varné desky

VAROVÁNÍ

Ujistěte se, že nový spotřebič instaluje a uzemňuje pouze kvalifikovaný personal. Dodržujte tyto pokyny. Záruka se nevztahuje na škody, které mohou vzniknout v důsledku nesprávné instalace. Technická data najdete na konci této příručky.

Bezpečnostní pokyny pro instalující osobu

• V elektrické instalaci musí být k dispozici zařízení, které umožňuje odpojení spotřebiče od sítě na všech pálech se šiřkou kontaktního otvoru nejmeně 3 mm. Mezi vhodná izolační zařízení patři odpojovače chránící vedení, pojistky (šroubové pojistky se musí vyjmout z držáku), zemnicí svodové pojistky a stykače.
• Z hlediska požární ochrany tento spotřebič odpovídá normě EN 60335 - 2 - 6. Tento typ spotřebiče lze instalovat s vysokou skřiní nebo stěnou na jedné straně.
• Instalace musí zaručovat ochranu proti otrésům.
• Kuchyňská linka, ve které je spotřebič namontován, musí splňoval požadavky na stabilitu podle normy DIN 68930.
• V rámci ochrany proti vlhkosti je třeba všechny řezné plochy utěsnit vhodným tmelem.
• U pracovních ploch obložených dlaždicemi musí být spáry v místě, kde se nacházi varná deska, zcela vyplněny spárovaci hmotou.
• U desek z přirodního či umělého kamene nebo keramických desek musi být zaklapávací pružiny upevněny vhodnou umělou pryskyřící nebo smíšeným lepidlem.
• Ujistěte se, že je těsnění správně a bez mezer usazeno na pracovní ploše. Nesmí se nanášet další vrstva silikonového tmelu, protože by ztěžovala sundávání během údržby.
• Varnou desku je při sundávání nutné vytlačit odspodu.
• Pod varnou desku Ize nainstalovat desku.
• Větrací mezera mezi pracovní deskou a přední částí jednotky pod ní musí zůstat volná a nezakrytá.

Nástroje, které budete potřebovat

Tužka Křížový šroubovák Pravítko

Bezpečnostní brýle Přímočará pila Vrtačka

Připojování k sítovému napájení

Před připojením zkontrolujte, zda jmenovité napěti spotřebiče, tj. napěti uvedené na typovém štítku, odpovídá dostupnému napájecímu napětí. Typový štítek se nachází na spodním krytu varné desky.

VAROVÁNÍ

Musí být namontován vhodně podle dané komponenty, případně vyškolenou osobou.

Před připojováním vodičů k obvodu vypněte napájení.

Napětí hřejících prvků je AC 230 V\~. Spotřebič bez problémů funguje rovněž v sitích s napětim AC 220 V\~ nebo AC 240 V\~. Varná deska musi být připojena k elektrické síti pomocí zařizení, které umožňuje odpojení spotřebiče od síte na všech půlech, se šírkou kontaktního otvoru nejměně 3 mm, např. automaticky výřez na ochranu vedení. zemní svody nebo pojistky.

⚠️ VAROVÁNÍ

Připojení kabelů musí být provedeno v souladu s předpisy a šrouby svorek musí být pevně dotaženy.

VAROVÁNÍ

Po připojení varné desky k elektrické síti zkontrolujte, zda jsou všechny varné zóny připraveny k použiti. To provedete tak, že každou z nich postupně krátce zapnete na maximální stupeň s vhodným nádobím.

VAROVÁNÍ

Věnujte pozornost rozdělení fázi a nulových vodičů domovní připojky a spotřebiče (schémata připojení), jinak může dojít k poškození komponent. Záruka se nevztahuje na škody způsobené nesprávnou instalací.

VAROVÁNÍ

Pokud je prívodní kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se predešlo nebezpečí.

01 02 03 0406 05 L N

1 N\~ (32 A)

01 220-240 V ~	04 Modrá
02 Černá 05 Šedá
03 Hnědá 06 Zelená/žlutá

01 02 03 04 05 06 07 CIL2N

2 N\~ (16 A): Před připojením oddělte dvoufázové vodiče (L1 a L2).

01 220-240 V ~	05 Modrá
02 380-415 V ~	06 Šedá
03 Černá 07 Zelená/žlutá
04 Hnědá

0104 02 03 05 06 CIN1,CIN2 07

2 x 1N\~ (16 A): Pred pripojenim oddělte vodiče.

01 220-240 V ~	05 Hnédá
02 Černá 06 Šedá
03 Modrá 07 Zelena/žlutá
04 220-240 V ~

VAROVÁNÍ

Pro správné připojení napájení postupujte podle schématu zapojení přiloženého nedaleko svorek.

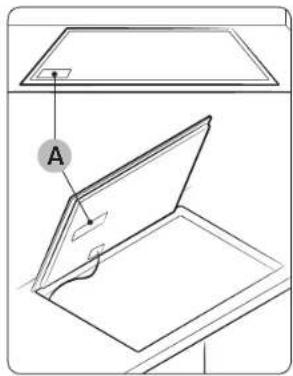

Instalace do pracovní desky

Před instalací si poznamenejte sériové číslo na výrobním štitku spotřebíče. Toto číslo budete potřebovat v případě požadavků na servis a po instalaci již nebude přístupné, protože je uvedeno na původním výrobním štitku na horní nebo spodní straně spotřebíče.

POZNÁMKA

Zviáštni pozornost věnujte požadavkům na minimální prostor a vzdálenost.

POZNÁMKA

Spodní část varné desky je vybavena ventilátorem. Pokud se pod varnou deskou nachází zásuvka, neměly by se do ní ukládat drobné předměty nebo papíry, protože by je ventilátor mohl nasát a mohlo by dojít k jeho poškození nebo k narušení chlazení.

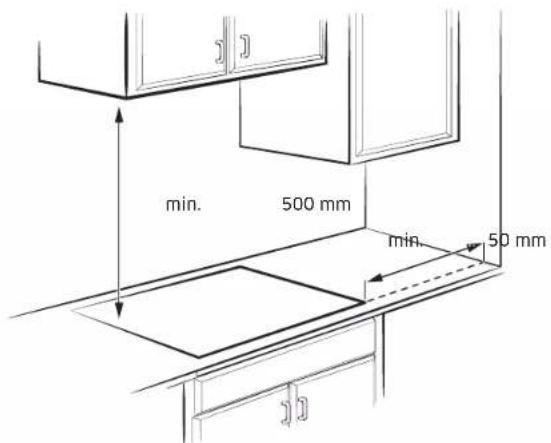

Instalace varné desky

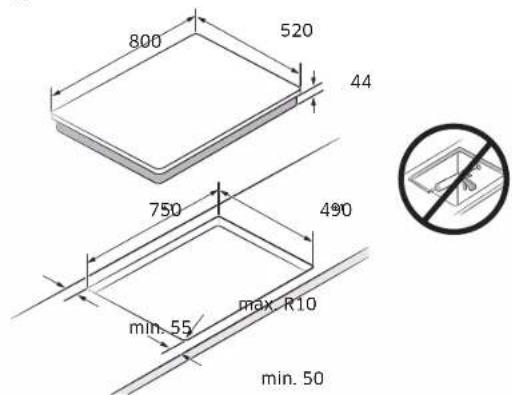

Normální typ instalace

800 520 44 750 490 min. 55 max. R10 min. 50

Jednotka: mm

Typ zapuštěné instalace (nainstalovat lze pouze model NZ8*****FK)

Indukční varná deska

Pružina držáku (8) a šrouby (16)

Než začnete

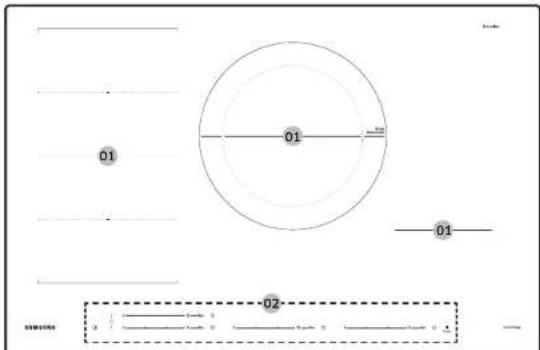

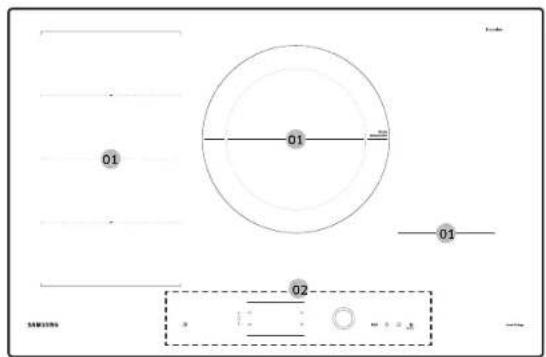

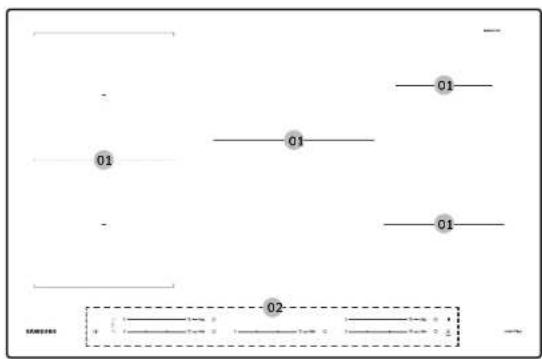

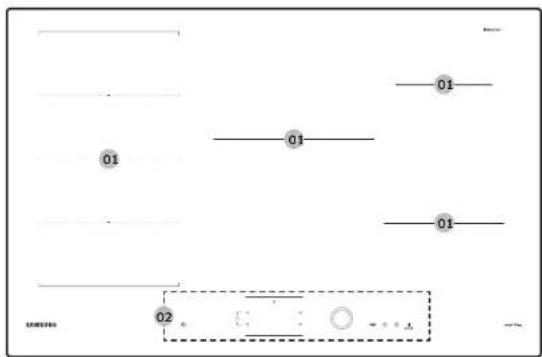

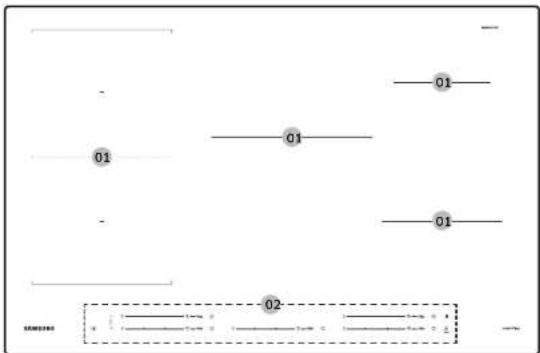

Varné zóny

NZ84C5047**

01 01 01 02

NZ85C5047**

Čeština 11

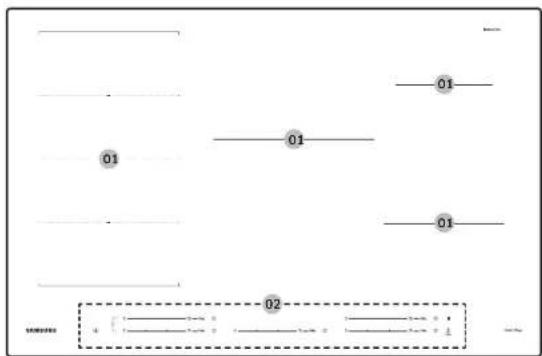

Než začnete

NZ84C6057**

01 01 01 02-

NZ85C6057**

01 01 01 02

NZ84C6058**

01 01 01 02 SABR356 x 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

NZ85C6058**

01 Indukční varná zóna 02 Ovládací panel

Ovládací panel

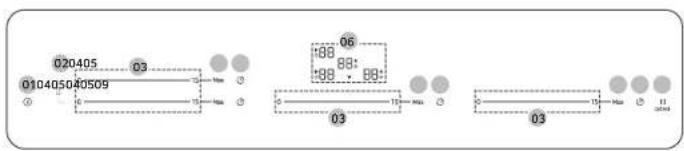

Ovládací panel 1 - NZ84C5047**


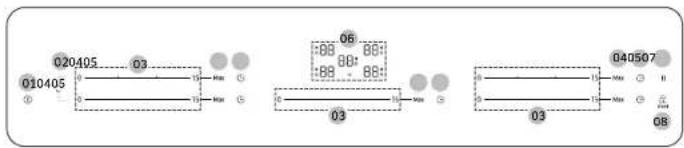

Ovládací panel 2 - NZ85C5047**

020405 010405 03 06 08 08 03 040507 03 08

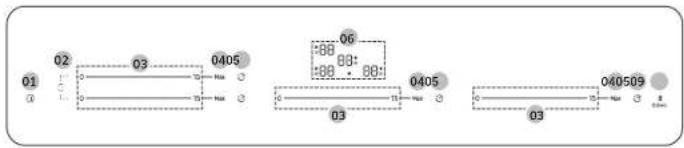

Ovládací panel 3 - NZ84C6057**

01 02 03 0405 06 08 08: 88 03 0405 03 040509

Ovládací panel 4 - NZ84C6058**

01 ① 101011 02 06 88 88 88 88 Max 12090504

Ovládací panel 5 - NZ85C6057**

Ovládaci panel 6 - NZ85C6058**

0104120509 ① 02 10 :88 06 88: :88 88: 11 MAX Ⅱ 20543

Než začnete

01 ☐ Zapnout/Vypnout		Aktivace a deaktivace varné desky.
02 ☐ Flex zóna Výběr Flex zóny.
03 Ovládací panel Nastavení ohřevu a přidávání či ubírání času.
04 Max Maximální zesilení		Aktivace uvedené funkce.
05 ☐ Časovač Zapnutí nebo vypnutí časovače a jeho nastavení.
06 Displej		K zobrazení nastavení ohřevu, zbytkového tepla a připojení Wi-Fi
07 || Pozastavit Přepnutí všech varných zón na nízký výkon.
08 ☑ Zámek		Podržením po dobu 3 sekund uzamknete nebo odemknete ovládací panel. (Dětský bezpečnostní zámek)
09 || Pozastavení a zámek		Přepnutí všech varných zón na nízký výkon. Podržením po dobu 3 sekund uzamknete nebo odemknete ovládací panel. (Dětský bezpečnostní zámek)
10 ☐ Varná zóna Výběr varné zóny.
11 Ovládací knoflík Naslavení ohřevu a přidávání či ubírání času.
12 ☑ Udržovat teplotu		Udržování teploty vařeného jídla.

- Princip indukčního ohřevu: Když umistite nádobí na varnou zónu a zapnete ji, elektronické obvody indukční varne desky vytvoří na dně nádobí „indukované proudy”, které okamžitě zvýsi teplotu nádobí.

- Vyšši rychlost při vaření a smažení: Jelikož se ohřivá přímo pánev, a nikoli sklo, je účinnost vyšší než u jiných systémů – nedochází totiž k tepelným ztrátám. Větsina absorbované energie se přemění na teplo.

Bezpečnostní vypnutí

Pokud některou z varných zón nevypnete nebo po delší době neupravíte úroveň výkonu, daná varná zóna se automaticky vypne. Varně zóny se vypínají po následující době.

Úroveň výkonu Vypnutí
1-3 Po 6 hodině
4-6 Po 5 hodině
7-9 Po 4 hodině
10-15 Po 1,5 hodině

POZNÁMKA

Pokud se varná deska přehřivá z důvodu nesprávného fungování, zobrazí se 📄. A varná deska se vypne.

POZNÁMKA

Pokud je nádobí nevhodné, příliš malé nebo na varnou zónu nebylo umistěno žádné nádobí, zobrazí se 89. A po 1 minutě se příslušná varná zóna vypne.

POZNÁMKA

Pokud se alespoň jedna nebo více z varnych zón vypne před uplynutim uvedené doby, přečtěte si část „Odstraňování problémů“.

Další důvody, proč se varná zóna sama vypne

Všechny varné zóny se samy vypnou, pokud dojde k překypěni tekutiny na ovládací panel.

Automatické vypnuti se aktivuje také v prípadě, že na ovládaci panel položíte vlhký hadr. V obou těchto prípadech je nutné spotřebič po odstranění tekutiny nebo hadříku znovu zapnout tlačitkem Zapnout/Vypnout ^① .

Indikátor zbytkového tepla

Když je jednotlivá varná zóna nebo varná deska vypnutá, přítomnost zbytkového tepla se na displeji příslušné varné zóny zobrazi pomocí symbolu ☐B. ☐Brož znamená „horké“). I když varnou zónu vypnete, indikátor zbytkového tepla zhasne až po vychiadnutí varné zóny. Zbytkové teplo můžete využít k rozmrazování nebo udržování teploty potravin.

VAROVÁNÍ

Dokud svítí ukazatel zbytkového tepla, hrozi nebezpečí popálení.

VAROVÁNÍ

Pokud dojde k prerušení napájení, symbol H. Bhasne a informace o zbytkovém teple již nebudou dostupné. Stále se však může stát, že se spálite. Tomu se můžete vyhnout tím. že budete v blízkosti varné desky vždy opatrní.

Detekce teploty

Pokud by teplota na některé z varných zón z jakéhokoli důvodu překročila bezpečnostní hodnoty, varná zóna automaticky sníží výkon na nižší úroveň. Jakmile ukončíte používání varné desky, bude chladící ventilátor dál pracovat, dokud elektronika varné desky nevychladne. Chladící ventilátor se vypíná v závislosti na teplotě elektroniky.

Než začnete

Nádobí

Použivejte nádobí s plochým dnem, které se zcela dotýká celé varné zóny. Zkontrolujte, zda je dno nádobí rovné. To provedete tak, že po ném budete otáčet pravitkem. Dodržujte všechna doporučení pro použivání nádobí.

• Používejte nádobí vyrobené ze správného materialu pro indukční vaření.
• Používejte kvalitní nádobí s těžším dnem pro lepší rozložení tepla. Tím dosáhnete nejlepších výsledků vaření.
• Velikost nádobí přizpůsobte množství připravovaného jídla.
• Nádobí nenechávejte vařit na sucho. Mohlo by tak dojít k trvalému poškození v podobě rozbití, roztavení nebo otlaků, které mohou mít vliv na keramickou varnou desku. (Na tento typ poškození se nevztahuje záruka).
• Nepoužívejte špinavé nádobí ani nádobí se silným nánosem tuku. Vždy používejte nádobí, které se po vaření snadno čistí.

POZOR

• Varné zóny se po vypnutí mohou jevit jako vychladlé. Skleněný povrch však může být horký od zbytkového tepla prénášeného z nádobí. Nadále hrozi popálení.
• Horkého nádobí se nedotýkejte holýma rukama. Vždy si chraňte ruce před popálením pomocí rukavic nebo chňapek.
• Neposouvejte nádobí po povrchu varné desky. Mohlo by dojit k trvalému poškození varné desky.

Nádobí pro indukční varné zóny

Indukční hořák lze zapnout pouze tehdy, když je na jedné z varných zón umistěno nádobí s magnetickou základnou. Můžete použit nádobí níže označené jako vhodné.

Materiál Vhodnost
Ocel, smaltovaná ocel, litina Ano
Nerezová ocel Ano (pokud se ke dnu nádobí prichyti magnet)
Hliník, měd, mosaz, sklo, keramika, porcelán	Ne

POZNÁMKA

• Nádobí vhodné pro indukční vaření označuje jako vhodné výrobce.
• Některé nádobí může při použiti na indukčních varných zónách vydávat zvuky.
• Tyto zvuky neznamenají poruchu varné desky a nijak neovlivňují její provoz.
• Speciální nádobí z nerezové oceli nemusí být vhodné pro indukční vaření. Zkontrolujte, zda dno nádobí přitahuje magnet.

Velikosti nádobí pro indukční varné zóny

Indukční varné zóny se automaticky přizpůsobují velikosti dna nádobí, a to až do určitého limitu. Magnetická část dna nádoby však musí mít minimální průměr v závislosti na velikosti varné zóny. Pro dosažení nejlepších výsledků používejte nádobí, jehož feromagnetický průměr odpovídá průměru hořáku. Pokud hořák nádobí nedetekuje, zkuste hořák větší velikosti.

POZNÁMKA

Průměr nádobí naleznete ve specifikacích varných zón modelu.

Jiné indukční nádobí

Nékteré nádobí má na dně tenký magnetický materiál, který umožňuje fungování s indukční varnou deskou. Toto nádobí má slabý magnetismus a nemusi dobře fungovat. (Slabý magnetismus znamená, že magnet nedrží pevně nebo že oblast, kde magnet drží, je malá.)

A. Oblast, kde magnet nedrži B. Oblast, kde magnet drží

- Přestože nádobí může být určeno pro indukční varnou desku, může být výkon ohřevu slabý nebo někdy varná deska nemusí nádobí rozpoznat, a to v závislosti na velikosti a sile magnetické plochy na dně nádobí.

Při použití velkého nádobí s menším feromagnetickým prvkem se zahrívá pouze feromagnetický prvek. V důsledku toho nemusí být teplo rozloženo rovnoměrně.

Test vhodnosti

Nádobí je vhodné pro indukční vaření. pokud se na jeho dno přichytí magnet a je výrobcem označeno jako vhodné.

• Dobré nádobí poznáte podle jeho dna. Dno by mělo být co možná nejsilnější a nejrovnější.
• Při nákupu nádobí věnujte zvlástní pozornost průměru dna. Výrobcí často udávají jen průměr horní hrany.
• Nepouživejte nádobí, jehož dno je poškozeno a má hrubě hrany nebo otřepy. Pokud byste poškozené nádobí přetahovali po keramické varné desce, mohli byste její povrch trvale poškrábat.
• Za studena je dno nádobí obvykle mírně prohnuté dovnitř (konkávní). Nesmí být vypouklá směrem ven (konvexní).
• Pokud chcete použit speciální typ nádobí, například tlakový hrnec, pánev na vaření nebo pánev wok, postupujte podle pokynů výrobce.

Provoz

Správné umístění

Správné Nesprávné
Nádobí s plochým dnem a rovnými stěnami	Nádobí se zakřiveným či pokřiveným dnem nebo stěnami
Nádobí splňuje nebo překračuje doporučenou minimální velikost pro varnou zónu.	Nádobí nesplňuje doporučenou minimální velikost pro aktuální varnou zónu.
Nádobí zcela sedí na povrchu varně desky.	Nádobí sedí na liště varné desky nebo zcela nedosedá na povrch varné desky.
Nádobí je dokonale vyvážené. Těžká rukojet způsobuje naklánění nádobí.

Tipy k úspoře energie

Tyto tipy vám pomchou snížit spotřebu energie.

• Nádobí vždy pokládejte na varnou zónu před zapnutím príslušného hořáku.
• Udržujte varné zóny a dno nádobí v čistotě. Jinak se bude spotřebovávat více energie.
• Pokud má nádobí pokličku, pevně ji uzavřete. Tím snížíte spotřebu energie.
• Pred koncem vařeni vypněte hořák. Pomocí zbytkového tepla udržujte teplotu pokrmů.

Test vhodnosti nádobí

Nádobí je možné vyzkoušet a ověřit, zda je vhodné pro použiti s tímto produktem.

1. Varnou desku zapnete stisknutim tlačitka Zapnout/Vypnout ① po dobu 1-2 sekund.
2. Dětský bezpečnostní zámek aktivujete stisknutím tlačitka Zámek po dobu 3 sekund.
3. Režim testování vhodnosti nádobí aktivujete stisknutím pravého předního llačítka Časovačpo dobu 3 sekund.
4. Umístěte nádobí na jednu z varných zón a poté stiskněte a podržte tlačitko Maximální zesílení Max dobu 3 sekund.

Displej Popis
0 Nádobí není vhodné
1-7 Nádobí je vhodné, ale neefektivní
8-10 Nádobí je vhodné

Použití (NZ8\*\*\*\*\*7\*\*)

Použití dotykových tlačitek

Dotyková tlačitka se používají tak, že se dotknete požadovaného tlačitka špičkou prstu, dokud se nerozsviti nebo nezhasnou přislušné indikátory, případně dokud se neaktivuje požadovaná funkce. Při ovládání spotřebiče se dotýkejte vždy jen jednoho tlačitka. Pokud na tlačitko přitisknete příliš velkou plochu prstu, může se aktivovat i sousední tlačitko.

Zvuky během provozu

Pokud slyšite:

• Praskání: nádobí je vyrobeno z jiných materialů.
• Pískání: používáte více než dvě varně zóny a nádobí je vyrobeno z různých materiálů.
• Hučení: využiváte vysoké úrovně výkonu.
  • Cvakání: dochází k elektrickému spínáni.
• Syčení, bzučení: pracuje ventilátor.
  Tyto zvuky jsou normalní a nejedná se o závadu.

VAROVÁNÍ

Nepoužívejte nádobí o různých velikostech a z různých materiálů. Použití nádobí o různých velikostech nebo z různých materiálů může způsobovat hluk a vibrace.

POZNÁMKA

Použití nízkých úrovní výkonu (1-5) můze způsobit cvakání.

Prvotní čištění

Otřete sklokeramický povrch desky vlhkým hadříkem a čisticím prostředkem na sklokeramické desky.

VAROVÁNÍ

Nepoužívejte žíravé nebo brusné čisticí prostředky. Mohlo by dojít k poškození povrchu.

Zapnutí spotřebiče

Spotřebič se zapiná pomocí tlačítka Zapnout/Vypnout ^1 Stiskněte tlačítko Zapnout/Vypnout ^1 přibližně na 1-2 sekundy.

POZNÁMKA

Po slisknutí tlačitka Zapnout/Vypnout ^① za účelem zapnutí spotřebiče je potřeba přibližně do 20 sekund zvolit úroveň výkonu. Jinak se spotřebič z bezpečnostních důvodů vypne.

Vypnutí spotřebiče

Spotřebič můžete úplně vypnout tlačitkem Zapnout/Vypnout① Stiskněte tlačitko Zapnout/Vypnout① přibližně na 1-2 sekundy.

POZNÁMKA

Po vypnutí jedné varné zóny nebo celé varné plochy se na digitálnich displejích příslušných varných zón zobrazí varování před zbytkovým teplem ve formě H, dva kroky B pro „horké”. Teplota se sníží a B. Bmizí.

Výběr varné zóny a úrovně výkonu

1. Pro výběr varné zóny stískněte příslušný ovládací panel.
2. Pro nastaveni a úpravu úrovně vykonu použijte ovládací panel.

Ovládací panel	0——15—Max
Ovládací knoflík	Max

POZNÁMKA

Pokud je vice než jedno tlačitko stisknuto po dobu delši než 8 sekund, zobrazí se na displeji varné zóny 80.

Použití (NZ8\*\*\*\*\*7\*\*)

Navrhovaná nastavení pro vaření konkrétních jídel

Čisla v tabulce níže jsou orientační. Úroveň výkonu potřebná pro různé způsoby vaření závisí na řadě proměnných, včetně kvality použitého nádobí a typu a množství vařených potravin.

Úroveň výkonu	Způsob vaření Příklady použití
14-15	Ohřívání/smažení/fritování	Ohřívání velkého množství tekutín, vaření nudlí, restování masa, pečení guláše, dušení masa.
8-11	Intenzivní smažení	Steak, svíčková, bramboráčky, klobásy, palačinky/lívance
7-10 Smažení		Řízky, játra, ryby, karbanátky, smažená vejce
5-7 Vaření		Vaření až 1,5 l tekutiny, brambory, zelenina
2-4	Vaření v páře / dušení / vaření	Vaření v páře a dušení malého množství zeleniny, vaření rýže a mléčných pokrmů
1-2 Rozpouštění Rozpouštění		másla, želatiny, čokolády

POZNÁMKA

Úroveň výkonu je třeba upravit podle konkrétního nádobí a potravin.

Maximální zesílení

Funkce Maximální zesílení zajištuje dodatečný výkon pro jednotlivé varné zóny. (například: potřebujete přivěst k varu velké množství vody) Po uplynuti doby funkce Maximální zesílení se varné zóny automaticky nastavení zpět na nejvyšší nastavení ohřevu.

POZNÁMKA

• Za určitých okolností se může funkce Maximální zesílení deaktivovat automaticky, aby se ochránily interní elektronické součásti varné desky. Například není možně nastavit maximální výkon na zadní i přední Flex zóně současně.
• Informace o době funkce Maximální zesílení najdete ve specifikaci varných zón vašeho modelu.

Řízení napájení

Varné zóny mají k dispozici maximální výkon. Pokud je tento rozsah výkonu překročen zapnutím funkce Maximální zesilení, řízení napájení automaticky sníží úroveň výkonu varné zóny. Poté se na displeji změní nastavená úroveň výkonu na maximální možnou úroveň výkonu.

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu)

Flex funkce dokáže ovládat celou 1 varnou zónu, także se dá použivat velké nádobí. (například: ovální nádobí, hrnec na vaření ryb)

1. Stiskněte tlačítko Flex zóna
2. Pro nastavení a úpravu úrovně výkonu použijte ovládací panel.

POZNÁMKA

• Stiskněte tlačitko Flex zóna během provozu, funkce Flex zóna bude vypnuta.
• Pokud stisknete tlačitko Flex zóna, zatímco každý hořák funguje na jiné úrovni výkonu, nastaví se hořák na vysokou úroveň.

Flex zóna Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

Flexi, zóna je velká varná plocha na levé straně varné desky (viz obrázek vlevo), která je speciálně navržena tak, aby se do ni vešlo více hrncú a pánví různých tvarů a velikostí najednou. Flex zóna má čtyří zóny, které jsou ovládány jednotlivými induktory, což umožňuje vařit bez ohledu na to, kde je na varné zóně umístěno nádobí.

Díky funkci Flex zóna Plus můžete ke zvětšení varné oblasti použít kombinaci různých varných zón. Stisknutim tlačitko Flex zóna, můžete použít varnou zónu následujícím způsobem.

• Pri použiti pouze jedné varné zóny musi být průměr dna nádoby menší než 14 cm.
• Varné desce může trvat 5–10 sekund, než rozpozná polohu nádobí.
• Zatimco varná deska rozpoznává nádobí, mohou být slyšet zvuky.

- Během vaření nesundávejte nádobí z desky. Z bezpečnostních důvodů se varná deska automaticky zastaví, pokud je nádobí sejmuto na dobu delší než 5 sekund.

Použití Flex zóny Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

1. Stiskněte tlačítko Flex zóna
2. Pro nastavení a úpravu úrovně výkonu slouží tlačítko Power level (Úroveň výkonu).

POZNÁMKA

• Když stiskněte tlačítko Flex zóna během provozu, funkce Flexibilní zóna bude vypnuta.
• Když slisknete tlačitko Flex zóna ☐, zatímco jednotlivé varné zóny pracují na různých úrovních výkonu, výkon se automaticky nastaví na vyšší úroveň.
• Při přesouvání nebo přidávání nádobí do nové Flex zóny zrušte aktuální operaci a poté stisknutím příslušného tlačítka Varná zóna varnou zónu aktivujte.

Časovač

Použití časovače jako bezpečnostního vypnutí

Pokud je pro varnou zónu nastaven určitý čas, po jeho uplynutí se varná zóna sama vypne. Tuto funkci lze použit pro více varných zón současně.

Nastavení časovače

3Varná zóna 3 varne zóny, pro které chcete použít bezpečnostní vypnutí, musí být zapnuté.

1. Stiskněte tlačitko Časovač Ⓛ.

4Vá: náčzora/4č můžete nastavit opakovaným mačkáním tlačítka Časovač.

1. Pokud chcete nastavení časovače zrušit, podržte tlačitko Časovač po dobu 3 sekund.

POZNÁMKA

• Pokud chcete nastavení změnit rychleji, stiskněte a podržte libovolné tlačitko Časovač ^① , dokud nedosáhnete požadované hodnoty.
• Po ukončení časovače se ozve několik pípnutí. A poté se varná zóna vypne.

Použití (NZ8\*\*\*\*\*7\*\*)

Funkce Pozastavit/Pokračovat

Funkce Pozastavit/Pokračovat současně přepne všechny zapnuté varné zóny na nízký výkon a poté zpět na dríve nastavený stupeň výkonu. Tuto funkci lze použít ke krátkému přerušení vaření a následnému pokračování, např. za účelem vyřízení telefonního hovoru.

Po aktivaci funkce Pozastavit/Pokračovat se deaktivují všechna tlačítka kromě tlačítek Pozastavit II. Zámek Zapnout/Vypnout.

Ve vaření můžete pokračovat po opětovném stisknutí tlačitka Pozastavit II.

	Ovládací panel Displej
Zapnuti	Stiskněte tlačitkoPozastavit ||	''
Vypnuti	Stiskněte tlačitkoPozastavit ||	Návrat na předchozí úroveň výkonu

Rychlé zastavení

Tato možnost snižuje počet kroků a dobu potřebnou k ukončení vaření. Varnou zónu můžete vypnout stisknutím tlačítka Varná zóna ☐ po dobu 2 sekund.

POZNÁMKA

Tlačitko Flex zóna ☐ nepodporuje funkci rychlého zastaveni.

Dětský bezpečnostní zámek

Dětský bezpečnostní zámek můžete použit jako ochranu proti nechtěnému zapnutí varné zóny a aktivaci varné plochy. Také ovládací panel, s výjimkou tlačitka Zapnutí/Vypnutí ^① (pouze vypnutí ovládání). Ize uzamknout, aby se zabránilo neúmyslné změně nastavení, například při otírání panelu hadříkem.

Aktivace/deaktivace dětského bezpečnostního zámku

1. Stiskněte tlačitko Zámek 📋 přibližně na 3 sekundy. Ozve se potvrzovací akustický signál.
2. Stiskněte libovolné tlačitko. 📄 se objeví na displejich, což značí aktivaci dětského bezpečnostního zámku.
3. Dětský bezpečnostní zámek můžete vypnout opětovným stisknutím tlačitka Zámek po dobu 3 sekund. Ozve se potvrzovací akustický signál.

POZNÁMKA

• Dětský zámek se aktivuje bez ohledu na zapnuti/vypnuti napájení.
• Dětský bezpečnostní zámek můžete zapnout i během vaření. Pokud chcete vypnout hořák se zapnutým dětským bezpečnostním zámkem, stiskněte tlačítko Zapnout/Vypnout①.

Limit maximálního výkonu

Tato funkce umožnuje nastavit maximální výkon jednotky.

1. Ponechejte spotřebič vypnutý.
2. Současně stiskněte levé přední tlačitko Maximální zesílení Max a levé zadní tlačitko Časovač po dobu přibližně 3 sekund.
3. Stiskněte pravé přední tlačítko Časovač 📋 približně na 3 sekundy.
4. Stiskněte levé přední tlačitko Časovač ⑨ přibližně na 1,5 sekundy. Na displejích se zobrazi Pmaktuální maximální výkon.
5. Limit výkonu můžete upravit pomocí tlačítka Zámek (3000 W, 4000 W, 7400 W)
6. Nastavení potvrdíte stisknutím tlačítka Zapnout/Vypnout ①.

POZNÁMKA

V režimu nízkého výkonu (3000 W, 4000 W) se úroveň výkonu přizpůsobí automaticky.

1. Stiskněte tlačítko Zapnout/Vypnout 📋ibližné na 1-2 sekundy.
2. Do 10 sekund od zapnutí spotřebiče stiskněte pravé přední tlačitko Časovač po dobu 2 sekund.
3. Zvuk se vypne a na displeji se zobrazí 08.
4. Pokud chcete změnit nastavení zvuku, opakujte kroky 1 a 2. Zvuk se zapne a na displeji se zobrazi ☐n.

POZNÁMKA

Po uplynutí 10 sekund od zapnutí spotřebiče již není možné měnit nastavení zvuku.

Smart Connect

Varná deska je vybavena vestavěným Wi-Fi modulem, který lze použit pro synchronizaci varné desky s aplikaci SmartThings. V aplikaci v telefonu můžete:

• monitorovat provozní stav a nastavení úrovně výkonu prvků varné desky;

• monitorování nastavení časovače.

Funkce, které lze ovládat z aplikace SmartThings, nemusi fungovat hladce, pokud jsou špatné komunikační podmínky nebo je produkt nainstalován na místě se slabým signálem Wi-Fi.

Jak připojit varnou desku

Než budete moci používat funkce dálkového ovládání varné desky Samsung, musíte ji spárovat s aplikací SmartThings.

1. Stáhněte si aplikaci SmartThings do chytrého zařízení a otevřete ji.
2. AP zapnete stisknutim tlačitka Pozastavit II po dobu přibližně 5 sekund.
3. Během navazování spojení bude blikat indikátor Wi-Fi. Po dokončení procesu bude indikátor svítit bez blikání. Nyní je varná deska úspěšně připojena.
4. Pokud se indikátor Wi-Fi Smart Connect nerozsvítí, postupujte podle pokynů v aplikaci a připojte se znovu.

POZNÁMKA

• Dbejte na to, abyste funkci Smart Connect nastavovali pouze v době, kdy není varná deska v provozu.
• Další informace najdete ve webové přiručce na adrese www.samsung.com

Zapnutí/vypnutí Wi-Fi

Pokud chcete zapnout/vypnout Wi-Fi, opakujte kroky 1 až 3.

1. Varnou desku zapnete stisknutím tlačitka Zapnout/Vypnout ① po dobu 1-2 sekund.
2. Dětský bezpečnostní zámek zapnete stisknutim tlačitka Zámek po dobu přibližně 3 sekund.
3. Postupujte podle pokynů v aplikaci a poté stiskněte a podržte tlačítko Max po dobu 3 sekund.

Použití (NZ8\*\*\*\*\*7\*\*)

Ovládání digestoře

Tento produkt je vybaven zařizením Bluetooth, které můžete použít k připojení varně desky k modelům digestoří s podporou ovládání od spolčnosti Samsung. Prostřednictvím připojení Bluetooth můžete z aplikace SmartThings ovládat digestoř.

Více informací o modelech digestoří s podporou ovládání od společnosti Samsung najdete na webu www.samsung.com.

Připojení modelu digestoře s podporou ovládání

1. Postupujte podle pokynů Bluetooth modelu digestoře s ovládáním a aktivujte připojení Bluetooth.
2. Připojení Bluetooth navážete soubčným stisknutim a podržením pravých předních tlačítek Časovač a Pozastavit II Po úspěšném navázání připojení Bluetooth se na displeji zobrazíb

POZNÁMKA

• Pokud se připojení Smart Connect nezdaří, nelze aplikaci SmartThings použit k monitorování a ovládání digestoře.
• Bez připojení Smart Connect k varné desce můžete ke spárování varné desky s digestoří a následně synchronizaci použít připojení Bluetooth. K tomu je nutné postupovat podle výše uvedených kroků 2 a 3.

Použití (NZ8\*\*\*\*\*8\*\*)

Zapnutí spotřebiče

Spotřebič se zapíná pomoci tlačítka Zapnout/Vypnout ^① . Stiskněte tlačítko Zapnout/Vypnout ^① přibližně na 1–2 sekundy.

POZNÁMKA

Po slisknutí tlačitka Zapnout/Vypnout ① za účelem zapnutí spotřebiče je potřeba přibližně do 20 sekund zvolit úroveň výkonu. Jinak se spotřebič z bezpečnostních důvodů vypne.

Vypnutí spotřebiče

Spotřebič můžete úplně vypnout tlačitkem Zapnout/Vypnout① Stiskněte tlačitko Zapnout/Vypnout① přibližně na 1-2 sekundy.

POZNÁMKA

Po vypnutí jedné varné zóny nebo celé varné plochy se na digitálních displejích příslušných varných zón zobrazí varování před zbytkovým teplem ve formě H. dva kroky H pro „horké”. Teplota se sníží a H. Emizí.

Výběr varné zóny a úrovně výkonu

1. Pro výběr varné zóny stiskněte příslušné tlačítko Varná zóna
2. Pro nastaveni a úpravu úrovně výkonu použijte ovládací panel, ovládací tlačítko nebo ovládací knoflík.

Ovládací panel	0——15——Max
Ovládací knoflík	Max

POZNÁMKA

• Ve výchozím nastavení je při výběru varné zóny zvolena úroveň 15.
• Pokud je více než jedno tlačitko stisknuto po dobu delší než 8 sekund, zobrazí se na displeji varné zóny.

Navrhovaná nastavení pro vaření konkrétních jídel

Čisla v tabulce niže jsou orientačni. Úroveň výkonu potřebná pro různé způsoby vaření závisí na řadě proměnných, včetné kvality použitého nádobí a typu a množství vařených potravin.

Úroveň výkonu	Způsob vaření Příklady použití
14-15	Ohřívání/smažení/fritování	Ohřívání velkého množství tekutin, vaření nudlí, restování masa, pečení guláše, dušení masa.
8-11	Intenzivni smažení	Steak, svicková, bramboráčky, klobásy, palačinky/lívance
7-10 Smažení		Rízky, játra, ryby, karbanátky, smažená vejce
5-7 Vaření		Vaření až 1,5 l tekutiny, brambory, zelenina
2-4	Vaření v páře / dušení / vaření	Vaření v páře a dušení malého množství zeleníny, vaření rýže a mléčných pokrmů
1-2 Rozpouštění Rozpouštění		másla, želatiny, čokolády

POZNÁMKA

Úroveň výkonu je třeba upravit podle konkrétního nádobí a potravin.

Maximální zesílení

Funkce Maximální zesílení zajištuje dodatečný výkon pro jednotlivé varné zóny. (například: potřebujete přivést k varu velké množství vody) Po uplynuti doby funkce Maximální zesílení se varné zóny automaticky nastavení zpět na nejvyšší nastavení ohřevu.

POZNÁMKA

• Za určitých okolností se může funkce Maximální zesílení deaktivovat automaticky, aby se ochránily interní elektronické součásti varně desky. Například není možně nastavit maximální výkon na zadní i přední Flex zóně současně.
• Informace o době funkce Maximální zesílení najdete ve specifikaci varných zón vašeho modelu.

Řízení napájení

Varné zóny mají k dispozici maximální výkon. Pokud je tento rozsah výkonu překročen zapnutím funkce Maximální zesilení, řízení napájení automaticky sníží úroveň výkonu varné zóny. Na displeji této varné zóny se po dobu několika sekund střídavě zobrazuje nastavený stupeň výkonu a maximální možný stupeň výkonu. Poté se na displeji změní nastavená úroveň výkonu na maximální možnou úroveň výkonu.

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu)

Flex funkce dokáže ovládat celou levou varnou zónu, także se dá použivat velké nádobí. (například: ovální nádobí, hrnec na vaření ryb)

1. Stiskněte tlačítko Flex zóna
2. Pro nastaveni a úpravu úrovně výkonu slouží tlačitko Power level (Úroveň výkonu).

POZNÁMKA

• Stiskněte tlačitko Flex zóna ☐ během provozu, funkce Flex zóna bude vypnuta.
• Pokud stisknete tlačitko Flex zóna ☐, zatimco každý hořák funguje na jiné úrovni výkonu, nastaví se hořák na vysokou úroveň.

Flex zóna Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

Flexi\, zóna je velká varná plocha na levé straně varné desky (viz obrázek vlevo), která je speciálně navržena tak, aby se do ni vešlo více hrnců a pánví různých tvarů a velikosti najednou. Flex zóna má čtyří zóny, které jsou ovládány jednotlivými induktory, což umožňuje vařit bez ohledu na to, kde je na varné zóně umístěno nádobí.

Díky funkci Flex zóna Plus můžete ke zvětšení varně oblasti použít kombinaci různých varných zón. Stisknutím tlačítko Flex zóna, můžete použít varnou zónu následujícím způsobem.

• Při použití pouze jedné varné zóny musí být průměr dna nádoby menší než 14 cm.
• Varné desce může trvat 5–10 sekund, než rozpozná polohu nádobí.
• Zatímco varná deska rozpoznává nádobí, mohou být slyšet zvuky.
• Během vaření nesundávejte nádobí z desky. Z bezpečnostních důvodů se varná deska automaticky zastaví, pokud je nádobí sejmuto na dobu delší než 5 sekund.

Použití Flex zóny Plus (pouze pro modely vybavené funkci Flex zóna Plus)

1. Stiskněte tlačítko Flex zóna
2. Pro nastavení a úpravu úrovně výkonu slouži tlačitko Power level (Úroveň výkonu).

POZNÁMKA

• Když stiskněte tlačítko Flex zóna ☐ během provozu, funkce Flexibilní zóna bude vypnuta.
• Když stisknete tlačitko Flex zóna, zatimco jednotlivé varné zóny pracuji na různých úrovních výkonu, výkon se automaticky nastaví na vyšší úroveň.
• Při přesouvání nebo přidávání nádobí do nové Flex zóny zrušte aktuální operaci a poté stisknutím příslušného tlačitka Varná zóna varnou zónu

Udržovat teplotu

1. Pomoci této funkce se udržuje teplota vařeného jídla. Stiskněte příslušné tlačítko varné zóny.
2. Stiskněte tlačitko Udržovat teplotu 📄
3. Změní se displej varné zóny.
4. Opětovným stisknutím tlačítka Udržovat teplotu varnou zonu vypnete.

Časovač

Použití časovače jako bezpečnostního vypnutí

Pokud je pro varnou zónu nastaven určitý čas, po jeho uplynutí se varná zóna sama vypne. Tuto funkcí lze použit pro více varných zón současně.

Nastavení časovače

Varné zóny, pro které chcete použit bezpečnostní vypnutí, musí být zapnuté.

1. Stiskněte tlačítko Časovač ⑨.
2. Časovač můžete nastavit opakovaným mačkáním tlačitka Časovač ⏻.
3. Pokud chcete nastaveni časovače zrušit, podržte tlačitko Časovač po dobu 3 sekund.

POZNÁMKA

• Pokud chcete nastavení změnit rychleji, stiskněte a podržte libovolné tlačitko Časovač, dokud nedosáhnete požadované hodnoty.
• Po ukončení časovače se ozve několik pípnuti. Varná zóna však nebude vypnuta.

Funkce Pozastavit/Pokračovat

Funkce Pozastavit/Pokračovat současně přepne všechny zapnuté varné zóny na nizký výkon a poté zpět na dříve nastavený stupeň výkonu. Tuto funkci lze použit ke krátkému prerušení vaření a následněmu pokračování, např. za účelem vyřízení telefonního hovoru.

Po aktivaci funkce Pozastavit/Pokračovat se deaktivují všechna tlačitka kromě tlačitek Pozastavení a zámek ^II a Zapnout/Vypnout ①

Ve vaření můžete pokračovat po opětovném stisknutí tlačitka Pozastavení a zámek II.

	Ovládací panel Displej
Zapnuti	Stiskněte tlačitkoPozastavení a zámek _II	“
Vypnutí	Stiskněte tlačitkoPozastavení a zámek _II	Návrat na předchozi úroveň výkonu

Rychlé zastavení

Tato možnost snižuje počet kroků a dobu potřebnou k ukončení vaření. Varnou zónu můžete vypnout stisknutim tlačitka Varná zóna☐po dobu 2 sekund.

POZNÁMKA

Tlačítko Flex zóna ☐ nepodporuje funkci rychlého zastavení.

Použití (NZ8\*\*\*\*\*8\*\*)

Dětský bezpečnostní zámek

Dětský bezpečnostní zámek můžete použít jako ochranu proti nechtěnému zapnutí varně zóny a aktivaci varně plochy. Také ovládací panel, s výjimkou tlačítka Zapnutí/Vypnutí ① (pouze vypnutí ovládání). Ize uzamknout, aby se zabránilo neúmyslné změně nastavení, například při otlínání panelu hadříkem.

Aktivace/deaktivace dětského bezpečnostního zámku

1. Stiskněte tlačitko Pozastavení a zámek II přibližně na 3 sekundy. Ozve se potvrzovací akustický signál.
2. Stiskněte libovolné tlačitko. 📄 se objeví na displejích, což značí aktivaci dětského bezpečnostního zámku.
3. Dětský bezpečnostní zámek můžete vypnout opětovným stisknutím tlačítka Pozastavení a zámek _podne^II po dobu 3 sekund. Ozve se potvrzovací akustický signál.

POZNÁMKA

• Dětský zámek se aktivuje bez ohledu na zapnutí/vypnutí napájeni.
• Dělský bezpečnostní zámek můžele zapnout i během vaření. Pokud chcete vypnout hořák se zapnutým dětským bezpečnostním zámek, stiskněte tlačítko Zapnout/Vypnout ① nebo nejprve vypněte dětský bezpečnostní zámek a poté stiskněte příslušné tlačítko Varná zóna

Limit maximálního výkonu

Tato funkce umožňuje nastavit maximální výkon jednotky.

1. Ponechejte spotřebič vypnutý.
2. Dětský bezpečnostní zámek zapnete stisknutím tlačitka Pozastavení a zámek _056 po dobu přibližně 3 sekund.
3. Stiskněte současně levé přední tlačítko Varná zóna a pravé přední tlačítko Varná zóna no dobu přibližně 3 sekund.
4. Stiskněte tlačítko Časovač 📊 približně na 3 sekundy.
   Na displejích se zobrazi P a aktuální maximální výkon.
5. Limit výkonu můžete upravit pomocí tlačitka Pozastavení a zámek II (3000 W, 4000 W, 7400 W)
6. Nastavení potvrdíte stisknutím tlačitka Zapnout/Vypnout ①.

POZNÁMKA

V režimu nízkého výkonu (3000 W, 4000 W) se úroveň výkonu přizpůsobí automaticky.

1. Stiskněte tlačítko Zapnout/Vypnout ① přibližně na 1-2 sekundy.
2. Do 10 sekund od zapnutí spotřebiče stiskněte tlačítko Časovač 📊 po dobu 3 sekund.
3. Zvuk se vypne a na displeji se zobrazí 08.
4. Pokud chcete změnit nastavení zvuku, opakujte kroky 1 a 2. Zvuk se zapne a na displeji se zobrazí.

POZNÁMKA

Po uplynutí 10 sekund od zapnutí spotřebiče již není možné měnit nastavení zvuku.

Smart Connect

Varná deska je vybavena vestavěným Wi-Fi modulem, který lze použít pro synchronizaci varné desky s aplikaci SmartThings. V aplikaci ve smartphonu můžete:

• monitoroval provozní stav a naslavení úrovně výkonu prvků varné desky;
- kontrolovat a ménit nastavení časovače.

Funkce, které lze ovládat z aplikace SmartThings, nemusi fungovat hladce, pokud jsou špatné komunikační podmínky nebo je produkt nainstalován na místě se slabým signálem Wi-Fi.

Jak připojit varnou desku

Než budete moci používat funkce dálkového ovládání varné desky Samsung, musite ji spárovat s aplikaci SmartThings.

1. Stáhněte si aplikaci SmartThings do chytrého zařízení a otevřete ji.
2. Varnou desku zapnete stisknutím tlačitka Zapnout/Vypnout ① po dobu 1-2 sekund.
3. Dětský bezpečnostní zámek zapnete stisknutím tlačitka Pozastavení a zámek _dodne po dobu přibližně 3 sekund.
4. Postupujte podle pokynů v aplikaci a poté stiskněte a podržte tlačitko Max po dobu 3 sekund.
5. Během navazování spojení bude blikat indikátor Wi-Fi. Po dokončení procesu bude indikátor svitit bez blikání. Nyní je varná deska úspěšně připojena.
6. Pokud se indikátor Wi-Fi Smart Connect nerozsvítí, postupujte podle pokynů v aplikaci a připojte se znovu.

POZNÁMKA

• Dbejte na to, abyste funkci Smart Connect nastovali pouze v době, kdy není varná deska v provozu.
• Další informace najdele ve webové příručce na adrese www.samsung.com

Zapnutí/vypnutí Wi-Fi

- Pokud chcete zapnout/vypnout Wi-Fi, opakujte kroky 2 až 4.

Ovládání digestoře

Tento produkt je vybaven zařízením Bluetooth, které můžete použít k připojení varně desky k modelům digestorí s podporou ovládání od společností Samsung. Prostřednictvím připojení Bluetooth můžete z aplikace SmartThings ovládat digestorí.

Vice informaci o modelech digestori s podporou ovládání od společnosti Samsung najdete na webu www.samsung.com.

Připojení modelu digestoře s podporou ovládání

1. Stähněte si do smartphonu aplikaci SmartThings a spustte ji. Poté dokončete postup Smart Connect a připojte se k varné desce.
2. Postupujte podle pokynů Bluetooth modelu digestoře s ovládáním a aktivujte připojení Bluetooth.
3. Pripojení Bluetooth navážete souběžným stisknutím a podržením tlačítek Časovač a Pozastavení a zámek II . Po úspěšném navázání připojení Bluetooth se na displeji zobrazí bt
4. Při použivání ovládání digestoře postupujte podle pokynů uvedených v uživatelské příručce modelu digestoře s ovládáním a v průvodcí aplikací.

POZNÁMKA

• Pokud se připojení Smart Connect nezdaří, nelze aplikaci SmartThings použit k monitorování a ovládání digestore.
• Bez připojení Smart Connect k varně desce můžete ke spárování varné desky s digestoří a následné synchronizací použit připojení Bluetooth. K tomu je nutné postupoval podle výše uvedených kroků 2 a 3.

Údržba zařízení

Varná deska

VAROVÁNÍ

Čistící prostředky nesmí přijít do styku s vyhřívaným sklokeramickým povrchem: Všechny čistící prostředky musí být po čistění odstraněny dostatečným množstvím čisté vody, protože při zahrátí povrchu mohou mít leptavý účinek. Nepouživejte žadné agresivní čistící prostředky, jako jsou spreje na grily nebo trouby, drátěnky nebo abrazivní čistící prostředky na pánve.

POZNÁMKA

Sklokeramický povrch čistěte po každém použiti, když je ještě teplý na dotek. Tím zabráníte tomu, aby se rozlitá tekutina připálila na povrch. Odstraňte vodní kámen, stopy po vodě, kapky od tuku a kovové zabarvení pomocí běžně dostupného čisticího prostředku na keramické sklo nebo nerezovou ocel.

Lehké znečištění

1. Sklokeramický povrch otřete vlhkým hadrem.
2. Otřete do sucha čistým hadrem. Na povrchu nesmí zůstat zbytky čisticiho prostředku.
3. Jednou týdně důkladně vyčistěte celou sklokeramickou varnou plochu běžně dostupným čisticím prostředkem na keramické sklo nebo nerezovou ocel.
4. Sklokeramický povrch otřete dostatečným množstvím čisté vody a poté do sucha čistým hadříkem, který nepoušti vlákna.

Odolné znečištění

1. K odstranění zapečených potravin a odolných skvrn použijte škrabku na sklo.
2. Přiložte škrabku na sklo zešikma ke sklokeramickému povrchu desky.
3. Odstraňte nečistoty seškrábnutím hranou škrabky.

POZNÁMKA

Škrabky na sklo a čistíče sklokeramických desek jsou k dostání ve specializovaných prodejnách.

Problémové nečistoty

1. Připálený cukr, roztavený plast, hlinikovou fólii nebo jiné materiály odstraňte ihned škrabkou na sklo, dokud jsou ještě horké.

VAROVÁNÍ

Při použití škrabky na sklo na horké varně zóně hrozí nebezpečí popálení:

1. Až varná deska vychladne, vyčistěte ji běžným způsobem. Pokud již varná zóna, na které se něco roztavilo, vychladla, znovu ji zahřejte a vyčistěte.

POZNÁMKA

Škrábance nebo tmavé skvrny na povrchu sklokeramické desky, způsobeně napřiklad pánví s ostrými hranami, nelze odstranit. Nemají však negativní vliv na fungování varně desky.

Rám varné desky (volitelný)

VAROVÁNÍ

Na rám varné desky nepoužívejte ocet, citronovou štávu ani odstraňovač vodního kamenc, jinak se na něm objeví matné skvrny.

1. Rám otřete vlhkým hadrem.

2. Vysušené nečistoty navlhčete mokrým hadrem. Otřete a osušte.

Zajištění ochrany spotřebiče před poškozením

• Nepoužívejte varnou desku jako pracovní povrch ani na nic neodkládejte
• Nepoužívejte varnou zónu, pokud na varné desce není žádná pánev nebo pokud je pánev prázdná.
• Sklokeramická deska je velmi pevná a odolná vůči teplotním šokům, ale není nerozbitná. Může se poškodit pádem obzvlástě ostrého nebo tvrdého předmětu na varnou desku.
• Nepokládejte pánev na rám varné desky. Mohlo by dojít k poškrábání a poškození povrchové úpravy.
• Dávejte pozor, aby se na rám varné desky nevylily kyselé tekutiny, například ocet, citronová šťava a prostředky na odstraňování vodního kamene, protože by mohly způsobit vznik matných skvrn.
• Pokud se do kontaktu s horkou varnou zónou dostane cukr nebo přípravek obsahující cukr a rozpusti se, měl by se okamžitě odstranit kuchyňskou škrabkou, dokud je ještě horký. Pokud se nechá zchladnout, může pri odstraňování poškodit povrch desky.
• Všechny předměty a materiály, které by se mohly roztavit, například plasty, hliníkové fólie a pečicí fólie, ukládejte mimo povrch sklokeramické desky. Pokud se néco takového na varné desce připeče, je treba to okamžitě odstranit škrabkou.

Odstraňování problémů a servisOdstraňování problémů a servis

Odstraňování problémů

Závada může být způsobena drobnou informací, kterou můžete za pomoci následujících pokynů sami opravit. Pokud následující pokyny ve vašem konkrétním případě nepomohou, nepokoušejte se o další opravy.

VAROVÁNÍ

Opravy spotřebiče smí provádět pouze kvalifikovaný servisní technik. Nespravně provedené opravy mohou pro uživatele znamenat značné riziko. Pokud spotřebič potřebuje opravu, obratte se na zákaznické středisko.

Problém Možná příčina Řešení
Co mám dělat,pokud varné zónynefunguji?	Pojistka v domovníelektroinstalaci nenív pořádku.	Pokud se pojistkyněkolikrátvypnou, zavolejteautorizovanéhoelektrikáře.
Co mám dělat,pokud se varné zónynezapínají?	Omylem bylostisknuto tlačítkoZapnout/Vypnout1.Ovládací panel jecástečně zakrytývihkým hadrem nebopokrytý tekutinou.	Spotřebič je správnězapnutý.Očistěte ovládacípanel.
Co mám dělat,když náhled zmizízobrazení s výjimkou8H,8Indikátoruzbytkového tepla?	Omylem bylostisknuto tlačítkoZapnout/Vypnout1.Ovládací panel jecástečně zakrytývihkým hadrem nebopokrytý tekutinou.	Spotřebič je správnězapnutý.Očistěte ovládacípanel.
Co mám dělat, když sepov vypnutí varnýchzón na displejinezobrazuje indikátorzbytkového tepla?	Varná zóna sepouživala jen krátce,a proto se dostatečněnezahrála.	Pokud je varná zónahorká, zavolejtemistnimu servisnimustředisku.

Informační kód Možná přičina Rešení
60	Je problém se senzorem teploty horáku.	Restartujte spotřebič pomocí tlačítka Zapnout/Vypnout1. Pokud problém přetrvává, odpojte napájení na děle než 30 sekund. Poté spotřebič restartujte a zkuste to znovu. Pokud problém nadále přetrvává, kontaktujte místní servisní středisko.
63	Zjištěná teplota je vyšší, než je určeno.
62	Je problém se senzorem PBA.
82	Stejnosměrný motor nepracuje kvůli problémům s deskou plošných spojů či kabelázi nebo kvůli elektrickým poruchám na lopatce motoru.
80	Tlačitko je stisknuté děle než 8 sekund.	Zkontrolujte, zda je tlačitko mokré nebo stisknutě. Pokud problém přetrvává, restartujte spotřebič pomocí tlačítka Zapnout/Vypnout1. Pokud problém nadále přetrvává, kontaktujte místní servisní středisko.
60	Nefunguje komunikace mezi hlavní a vedlejší deskou plošných spojů.	Restartujte spotřebič pomocí tlačítka Zapnout/Vypnout1. Pokud problém přetrvává, odpojte napájení na děle než 30 sekund. Poté restartujte spotřebič. Pokud problém nadále přetrvává, kontaktujte místní servisní středisko.
62	Integrovaný obvod s dotykovým ovládáním nekomunikuje běžným způsobem.
68	Hodnota je mimo normální napěti (220–240 V).	Zkontrolujte domáci prostředí napájení.
98	Pokud varná nádoba není vhodná pro indukci nebo spotřebič pracuje bez varně nádoby, zobrazí se informace na displeji.	Použijte varnou nádobu vhodnou pro indukci.

Co mám dělat, pokud se varná zóna nezapíná nebo nevypíná?

Může to mít jednu z následujících příčin:

- Ovládací panel je častečně zakrytý vlhkým hadrem nebo pokrytý tekutinou.

- Je aktivovan dětský zámek a zobrazuje se BB.

Co mám dělat, pokud je rozsvíceno 80?

Zkontrolujte následující:

- Ovládaci panel je částečně zakrytý vlhkým hadrem nebo pokrytý tekutinou. Reset provedete stisknutím tlačitka Zapnout/Vypnout①.

- Pokud kapalina přetekla na ovládací panel, otřete ji.

Co mám dělat, pokud je rozsvíceno 08?

Zkontrolujte následující:

- Varná deska je přehřátá z důvodu nesprávného fungování.

- Po zchladnuti varne desky provedte reset stisknutím tlačitka Zapnout/Vypnout ①.

Co mám dělat, pokud je rozsvíceno 89?

Zkontrolujte následující:

- Nádobí je nevhodné, přiliš malé nebo na varnou zónu nebylo umístěno žádné nádobí.

- Při použití nevhodného nádobí zobrazená zpráva automaticky zmizí.

Co mám dělat, když po vypnutí varné desky běži chladici ventilátor?

Zkontrolujte následující:

- Po skončeni používání varné desky se chladící ventilátor sám spustí a začne chladit.

- Po vychladnutí elektroniky varné desky nebo po uplynutí maximální doby (10 minut) se chladici ventilátor vypne.

- Pokud si vyžádate servisní zásah v souvislosti s informacemi, které se vyskytly během provozu spotřebiče, může být návštěva technika zákaznického servisu zpoplatněna i přesto, že je výrobek ještě v záruce.

Servis

Než zavoláte o radu nebo na servis, podívejte se do částí „Odstraňování

problémů". Pokud nadále potřebujete pomoc, postupujte podle niže uvedených pokynů.

Jde o technickou závadu?

Pokud ano, kontaktujte zákaznické středisko.

Vždy se předem připravte na diskuzi. To usnadní proces diagnostiky problému a také rozhodování, zda je nutná návštěva zákaznického servisu.

Poznamenejte si prosím následující informace.

- Jak se problém projevuje?

- Za jakých okolností k problému dochází?

Během hovoru mějte po ruce informaci o modelu a sériovém čisle svého spotřebiče. Tyto informace jsou na typovém štitku uvedeny následovně:

- Popis modelu

• S/N kód (15 číslic)

Doporučujeme vám si tyto informace opsat.

- Model:

- Sériové číslo:

Kdy vám vznikaji náklady i během záručni doby?

- Pokud jste mohli problém odstranit sami použitim některého z rešení uvedených v části „Odstraňování problémů“.

- Pokud musí technik zákaznického servisu absolvovat několik servisních výjezdů, protože mu před návštěvou nebyly poskytnuty všechny relevantní informace, także musí například jet pro náhradní díly. Výše popsaná příprava na telefonní hovor vám ušetří náklady na tyto cesty.

OTÁZKY NEBO KOMENTÁŘE?

ZEMĚ VOLEJTE		NEBO NÁS NAVŠTIVTE ONLINE NA ADRESE
UK 0333	000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support
GERMANY 06	196 77 555 77 www.samsung.com/de/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
SPAIN 91	175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098 Chamada para a rede fixa nacional Dias útcis das 9h às 20h	www.samsung.com/pt/support
LUXEMBURG	261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
BELGIUM 02	-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY	21629099	www.samsung.com/no/support
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND 03	6227 515 www.samsung.com/fi/support
SWEDEN	0771 400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support

ZEMĚ VOLEJTE		NEBO NÁS NAVŠTIVTE ONLINE NA ADRESE
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
Kosovo	038 40 30 90	www.samsung.com/support
ALBANIA	045 620 202	www.samsung.com/al/support
BULCARIA	0800 111 31 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09:00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat in reteaProgram Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-5AMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile and land line
POLAND	801-172-678*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
LITHUANIA 8	800-77777 www.samsung.com/it/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA 800	7267 www.samsung.com/ee/support

Používanie tohto návodu 3

Názov modelu a sériové číslo 3

Bezpečnostné pokyny 3

Likvidácia obalového materiálu 7

Správna likvidácia starého spotrebiča 7

Správna likvidácia tohoto výrobku

(Elektrotechnický a elektronický odpad) 7

Indikátor zvyškového tepla 15

Detekcia teploty 15

Riad 16

Rám varnej dosky (volitelný) 31

Aby ste zabránili poškodeniu spotrebiča 31

Riešenie problémov a servis 32

Používanie tohto návodu

Pri zmene majitela spotrebiča nezabudnite odovzdat návod novému majitelovi.

Názov modelu a sériové číslo

Po použití vypnite napájanie prvku varnej dosky jeho ovládacím prvkom a nespoliehajte sa na detektor panvice.

Spotrebič a jeho kábel uchovávajte mimo dosahu detí do 8 rokov.

⚠ UPOZORNENIE

Pri varení sa varné zóny zohrejú na velmi vysokú teplotu. Malé deti nikdy nepúšťajte do blízkosti spotrebiča.

Po použití varné zóny vypnite.

Ovládacie panely udržiavajte vždy čisté a suché.

Pred čistením spotrebič vždy vypnite.

Likvidácia obalového materiálu

VAROVANIE

Správna likvidácia starého spotrebiča

VAROVANIE

Správna likvidácia tohoto výrobku (Elektrotechnický a elektronický odpad)

Bezpečnostné okuliare Šablová píla Vřtačka

2N \~ (16 A): Pred pripojením oddelte 2-fázové vodiče (L1 a L2).

01 220 - 240 V ~	05 Modrý
02 380 - 415 V ~	06 Sedý
03 Čierny 07 Žltoze ený
04 Hnedý

0104 02 03 05 06 07 L1N1L2N2

2 x 1N\~ (16 A): Pred pripojením oddelte vodiče.

01 220 - 240 V ~	05 Hnedý
02 Čierny 06 Šedy
03 Modry 07 Žitoze Lený
04 220 - 240 V ~

VAROVANIE

Pružinové držiaky (8) a Skrutky (16)

Skôr ako začnete

Varné zóny

NZ84C5047**

01 01 01 02

NZ85C5047**

Skôr ako začnete

NZ84C6057**

01 01 -02

NZ85C6057**

NZ84C6058**

01 01 01 02 SABRIN x y = 0.5

NZ85C6058**

01 Indukčná varná zóna 02 Ovládací panel

Ovládací panel

Ovládací panel 1 - NZ84C5047**

Ovládací panel 2 - NZ85C5047**

02 010405 03 0405 06 88 88 88 88 03 040507 03 08

Ovládací panel 3 - NZ84C6057**

01 02 03 0405 06 08 08 08 0405 03 040509 03

Ovládací panel 4 - NZ84C6058**

01 ① 101011 02 06 88 88 88 88 Max 12090504

Ovládací panel 5 - NZ85C6057**

Ovládaci panel 6 - NZ85C6058**

0104120509 ① 02 10 :88 06 88: :88 88: 11 MAX Ⅱ 20543

Skôr ako začnete

Všetky varně zóny sa samy vypnu, ak tekutina vykypí na ovládaci panel. Automatické vypnutie sa aktivuje aj vledy, ak na ovládaci panel položíte vlhků handričku. V oboch týchto pripadoch bude spotrebič potrebné znovu zapnúť tlačidlom Zap./Vyp. ① po odstránení tekutiny alebo handričky.

Indikátor zvyškového tepla

Riad možete vyskúšat a zistit, či je vhodný na použitie s týmto vyrobkom.

1. Stlačením tlačidla Zap./Vyp. ① na 1 - 2 sekundy zapnite varnú dosku.
2. Stlačením tlačidla Pozastavenie 📋 na 3 sekundy aktivujte detsků poistku.

3. Stlačenim pravého predného tlačidla Časovač ① na 3 sekundy aktivujte režim testu vhodnosti riadu.

4. Položte riad na niektorú varnú zónu a potom stlačte a 3 sekundy podržte stlačené tlačidlo Max. zosilnenie Max

Sklokeramický povrch utrite vlhkou handričkou a čistiacim prostriedkom na sklokeramicků varnú dosku.

VAROVANIE

1. Stlačte tlačidlo Flex zóna ☐
2. Na nastavenie a upravenie výkonového stupňa použite ovládaciu lištu.

POZNÁMKA

• Stlačením tlačidla Flex zóna ☐ počas prevádzky funkciu Flex zóna vypnete.
• Ak stlačite tlačidlo Flex zóna ☐, keď každý horák pracuje na odlišnom stupní, horák sa nastavi na vysoký stupeň.

Flex zóna Plus (Len pre modely s použitou Flex zónou Plus)

1. Stlačte tlačidlo Flex zóna
2. Na nastavenie a upravenie výkonového stupňa použite tlačidlo Power level (Výkonový stupeň).

POZNÁMKA

4Varná zóna 4 1. Strácte tlačidlo Časovač

1. Časovač nastavte opakovaným stláčaním tlačidla Časovač
2. Ak chcete nastavenia časovača zrušit, podržte stlačené tlačidlo Časovač na 3 sekundy.

POZNÁMKA

• Ak chcete nastavenia menit rýchlejšie, podržte stlačené tlačidlo Časovač, kým sa nezobrazí požadovaná hodnota.
• Po ukončeni časovača zaznie niekolko pípnuti. Potom sa varná zóna vypne.

Slovenčina 21

Prevádzka (NZ8\*\*\*\*\*7\*\*)

Pozastavenie/Obnovenie

1. Tlačidlo Uzamknutie 📋 stlačte približne na 3 sekundy. Na potvrdenie zaznie zvukový signál.
2. Stlačte lubovolné tlačidlo. ☐ sa zobrazi na displejoch na indikáciu, že je aktivovaná detská poistka.
3. Ak chcete detsků poistku vypnút, znova stlačte tlačidlo Uzamknutie 📊️ na 3 sekundy. Na potvrdenie zaznie zvukový signál.

POZNÁMKA

V režime nizkeho výkonu (3000 W. 4000 W) sa výkonový stupeň automaticky upraví.

Zapnutie/vypnutie zvuku

1. Tlačidlo Zap./Vyp. glače približne na 1 - 2 sekundy.
2. Do 10 sekúnd od zapnutia napájania stlačte pravé predné tlačidlo Časovač na 2 sekundy.
3. Zvuk sa vypne a na displeji sa zobrazí 08.
4. Ak chcete zmenit nastavenie zvuku, zopakujte kroky 1 a 2. Zvuk sa zapne a na displeji sa zobrazi.

POZNÁMKA

Pripojenie k modelu s ovládaním digestora

1. Postupujte podla pokynov Bluetooth modelu s ovládaním digestora a aktivujte pripojenie Bluetooth.

2. Súčasne podržte stlačené pravé predné tlačidlo Časovač a tlačidlo Pozastavenie Ilaby sa vytvorilo pripojenie Bluetooth. Po úspešnom vytvorení pripojenia Bluetooth sa na displeji zobrazíbt

POZNÁMKA

Ak chcete spotrebič úplne vypnút, použite tlačidlo Zap./Vyp. ① Tlačidlo Zap./Vyp. ① stlačte približne na 1 - 2 sekundy.

POZNÁMKA

1. Stlačte tlačidlo Flex zóna ☐
2. Na nastavenie a upravenie výkonového stupňa použite tlačidlo Power level (Výkonový stupeň).

POZNÁMKA

• Stlačením tlačidla Flex zóna ☐ počas prevádzky funkciu Flex zóna vypnete.
• Ak stlačíte tlačídlo Flex zóna ☐, keď každý horák pracuje na odlišnom stupní, horák sa nastaví na vysoký stupeň.

Flex zóna Plus (Len pre modely s použitou Flex zónou Plus)

1. Stlačte tlačidlo Flex zóna ☐.
2. Na nastavenie a upravenie výkonového stupňa použite tlačidlo Power level (Výkonový stupeň).

POZNÁMKA

• Ak stlačíte tlačidlo Flex zóna počas prevádzky, funkciu Flex zóna vypnete.
• Ak stlačite tlačidlo Flex zóna ☐, ked każdá varná zóna pracuje na odlišnom stupní, automaticky sa nastaví na vyšší stupeň.

1. Stlačte tlačidlo Časovač Ⓛ.

2. Časovač nastavte opakovaným stláčaním tlačidla Časovač ⏻.

3. Ak chcete nastavenia časovača zrušit, podržte stlačené tlačidlo Časovač na 3 sekundy.

POZNÁMKA

• Ak chcete nastavenia menit rýchlejsie, podržte stlačené tlačidlo Časovač ⏻, kým sa nezobrazi požadovaná hodnota.
• Po ukončení časovača zaznie niekolko pipnutí. Varná zóna sa vsak nevypne.

Pozastavenie/Obnovenie

1. Tlačidlo Pozastavenie a uzamknutie II stlačte približne na 3 sekundy. Na potvrdenie zaznie zvukový signál.
2. Stlačte lubovolně tlačidlo. ☐ sa zobraží na displejoch na indikáciu, že je aktivovaná detská poistka.
3. Ak chcete detskú poistku vypnút, znova stlačte tlačidlo Pozastavenie a uzamknutie ^II na 3 sekundy. Na potvrdenie zaznie zvukový signál.

POZNÁMKA

V režime nízkeho výkonu (3000 W, 4000 W) sa výkonový stupeň automaticky upraví.

Zapnutie/vypnutie zvuku

1. Tlačidlo Zap./Vyp. ④lačte približne na 1 - 2 sekundy.
2. Do 10 sekúnd od zapnutia napájania stlačte tlačidlo Časovač 📊 na 3 sekundy.
3. Zvuk sa vypne a na displeji sa zobrazí 08.
4. Ak chcete zmenit nastavenie zvuku, zopakujte kroky 1 a 2. Zvuk sa zapne a na displeji sa zobrazí ☐.

POZNÁMKA

Pripojenie k modelu s ovládaním digestora

Rám varnej dosky (volitelný)

VAROVANIE

Aby ste zabránili poškodeniu spotrebiča

- Ovládací panel je člastočne zakrytý vlhkou handričkou alebo pokrytý tekutinou.

- Zapnutá je detská poistka a zobrazuje sa 88.

- Po dokončení použivania varnej dosky sa chladiaci ventilátor sám spustí, aby spotrebič ochladil.

• Kód sériového čisla (15 číslic)
