INSTRUKCJA OBSŁUGI NZ84C5047HK SAMSUNG

Nepieciešamie instrumenti

Korzystanie z instrukcji 3

W instrukcji obsługi stosowane są następujące symbole: 3

Nazwa modelu i numer seryjny 3

Instrukcje dotyczące bezpieczeństwa 3

Utylizacja opakowania 7

Właściwa utylizacja zużytego urządzenia 7

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny) 7

Montaż płyty grzejnej 8

Instrukcje bezpieczeństwa dla instalatora 8

Potrzebne narzędzia 8

Podłączenie do sieci zasilającej 8

Montaż w blacie kuchennym 9

Komponently 11

Przed rozpoczęciem 11

Pola grzejne 11

Panel sterowania 13

Podgrzewanie indukcyjne 14

Funkcja wyłącznika bezpieczeństwa 15

Wskaźnik ciepła resztkowego 15

Wykrywanie temperatury 15

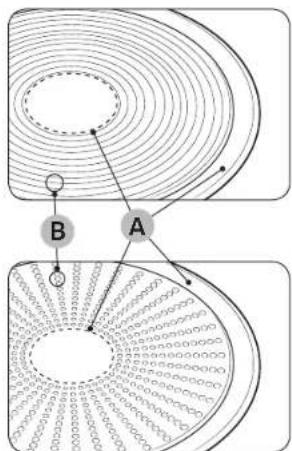

Naczynia kuchenne 16

Używanie przycisków dotykowych 19

Odgłosy podczas pracy 19

Pierwsze czyszczenie 19

Czynność (NZ8\*\*\*\*7\*\*) 19

Włączanie urządzenia 19

Wyłączanie urządzenia 19

Wybór pola grzejnego i poziomu mocy 19

Funkcja Max Boost 20

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex) 20

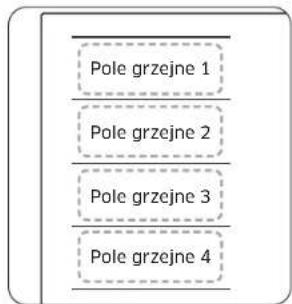

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus) 21

Minutnik 21

Pauza/Wznowienie 22

Szybkie zatrzymanie 22

Blokada rodzicielska 22

Ograniczenie mocy maksymalnej 23

Włącznie/wyłączanie dźwięku 23

Smart Connect 23

Sterowanie okapem 24

Czynność (NZ8\*\*\*\*\*8\*\*) 24

Włączanie urządzenia 24

Wyłączanie urządzenia 24

Wybór pola grzejnego i poziomu mocy 24

Funkcja Max Boost 25

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex) 25

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus) 26

Utrzymywanie temperatury 27

Minutnik 27

Pauza/Wznowienie 27

Szybkie zatrzymanie 27

Blokada rodzicielska 28

Ograniczenie mocy maksymalnej 28

Włącznie/wyłączanie dźwięku 28

Smart Connect 29

Sterowanie okapem 29

Konserwacja 30

Płyta grzejna 30

Lekkie zabrudzenia 30

Silne zabrudzenia 30

Trudne do usunięcia zabrudzenia 31

Ramka płyty grzejnej (opcja) 31

Aby uniknąć uszkodzenia urządzenia: 31

Rozwiązywanie problemów i serwis 32

Rozwiązywanie problemów 32

Serwis 33

Korzystanie z instrukcji

Przed przystąpieniem do użytkowania urządzenia należy uważnie przeczytać instrukcję obsługi, ze szczególnym uwzględnieniem informacji dotyczących bezpieczeństwa zawartych w poniższym rozdziale. Instrukcję należy zachować w celu wykorzystania w przyszłości.

Przekazując to urządzenie innemu użytkownikowi, należy pamiętać o przekazaniu wraz z nim niniejszej instrukcji obsługi.

W instrukcji obsługi stosowane są następujące symbole:

OSTRZEŻENIE

Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do poważnych obrażeń lub śmierci.

PRZESTROGA

Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do drobnych obrażeń lub uszkodzenia mienia.

PRZESTROGA

Aby zmniejszyć ryzyko pożaru, ekspłozji, porażenia prądem lub obrażeń ciała, w trakcie korzystania z płyty grzejnej należy przedsięwziąć następujące podstawowe środki ostrożności.

UWAGA

Użyteczne wskazówki, zalecenia i informacje ułatwiające korzystanie z produktu.

Nazwa modelu i numer seryjny

Zarówno nazwa modelu jak i numer seryjny podane są na etykiecie pod spodem płyty grzejnej.

Zapisz te informacje lub przyklej dodatkową etykietę produktu (znajdującą się na wierzchu produktu) na tę stronę w celu wykorzystania w przyszłości.

Nazwa modelu

Numer seryjny

Instrukcje dotyczące bezpieczeństwa

To urządzenie spełnia wszystkie obowiązujące normy dotyczące parametrów technicznych oraz bezpieczeństwa. Uważamy jednak, że odpowiedzialnością producenta jest umożliwiaienie użytkownikom zapoznania się z zasadami bezpieczeństwa zamieszczonymi poniżej.

⚠ OSTRZEŻENIE

Osoby o ograniczonej sprawności fizycznej, sensorycznej, umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy (np. dzieci) nie powinny korzystać z urządzenia bez nadzoru lub przeszkolenia w zakresie obsługi przez inną osobę odpowiedzialną za ich bezpieczeństwo.

Nie dopuścić, aby dzieci bawiły się urządzeniem.

Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Dzieci mogą przeprowadzać czyszczenie i konserwację urządzenia wyłącznie pod nadzorem osoby dorosłej.

Stałe okablowanie musi uwzględniać możliwość odłączenia urządzenia zgodnie z odpowiednimi zasadami.

Instrukcje dotyczące bezpieczeństwa

Należy zapewnić możliwość odłączenia zamontowanego urządzenia od zasilania. Możliwość odłączenia można zapewnić poprzez umieszczenie wtyczki w dostępnym miejscu lub zainstalowanie przełącznika w okablowaniu zgodnie z odpowiednimi zasadami.

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę. Metoda mocowania nie może być oparta na wykorzystaniu klejów, ponieważ nie są one uważane za niezawodny sposób mocowania.

OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, by uniknąć porażenia prądem elektrycznym.

Urządzenie nagrzewa się w czasie pracy. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi wewnątrz płyty.

OSTRZEŻENIE: podczas pracy urządzenia łatwo dostępne części mogą się nagrzewać. Nie należy pozwalać małym dzieciom zbliżać się do urządzenia.

Nie należy używać myjki parowej.

Na powierzchni płyty nie należy klaść metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ może to doprowadzić do ich silnego rozgrzania.

Po użyciu należy wyłączyć płytę grzejną za pomocą przycisku oraz nie należy polegać wyłącznie na czujniku wykrywającym obecność naczyń.

Urządzenie nie zostało zaprojektowane z myślą o współpracy z zewnętrznym minutnikiem lub oddzielnym systemem zdalnego sterowania.

PRZESTROGA: należy nadzorować proces gotowania.

Krótkotrwałe gotowanie należy nadzorować przez cały czas jego trwania.

W celu uniknięcia przegrzania, urządzenia nie należy umieszczać za dekoracyjnymi drzwiczkami.

OSTRZEŻENIE: podczas pracy urządzenia dochodzi do nagrzania łatwo dostępnych części. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi. Dzieci poniżej 8. roku życia powinny korzystać z urządzenia wyłącznie pod stałą kontrolą.

OSTRZEŻENIE: pozostawienie płyty grzejnej bez nadzoru podczas gotowania z użyciem tłuszczu lub oleju może być niebezpiecznie i doprowadzić do pożaru.

POD ŻADNYM POZOREM NIE WOLNO gasić takiego pożaru przy użyciu wody. Należy wyłączyć urządzenie i zakryć płomień np. pokrywką lub kocem gaśniczym.

OSTRZEŻENIE: zagrożenie pożarem: nie należy przechowywać przedmiotów na powierzchni przeznaczonej do gotowania.

OSTRZEŻENIE: używaj tylko osłon zaprojektowanych przez producenta tego urządzenia lub wskazanych przez producenta w instrukcji obsługi jako odpowiednich albo osłon będących częścią urządzenia. Użycie niewłaściwych osłon może doprowadzić do wypadku.

Powierzchnie nagrzewają się w czasie użytkowania.

Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci, chyba że mają powyżej 8 lat i są pod nadzorem.

Urządzenie i przewody należy przechowywać w miejscu niedostępnym dla dzieci poniżej 8. roku życia.

⚠️ PRZESTROGA

Urządzenie powinno zostać prawidłowo zamontowane i uziemione przez wykwalifikowanego pracownika technicznego.

Urządzenie powinno być serwisowane jedynie przez wykwalifikowanych pracowników serwisu. Naprawy wykonywane przez osoby nieuprawnione mogą spowodować obrażenia ciała lub poważną awarię urządzenia. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym. Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie urządzenia i unieważnienie gwarancji.

Urządzenia przeznaczone do zabudowy mogą być używane wyłącznie po zamontowaniu w szafkach i miejscach roboczych zgodnych z odpowiednimi standardami. Zapewnia to właściwą ochronę przed kontaktem z podzespołami elektrycznymi, zgodnie z podstawowymi normami bezpieczeństwa.

W przypadku nieprawidłowego działania urządzenia bądź pojawienia się uszkodzeń, pęknięć lub zarysowań należy:

• wyłączyć wszystkie pola grzejne;
• odłączyć płytę od sieci elektrycznej;
• skontaktować się z lokalnym centrum serwisowym.

Jeśli płyta grzejna jest pęknięta, należy wyłączyć zasilanie, by uniknąć porażenia prądem elektrycznym. Nie używać płyty do czasu wymiany szklanej powierzchni.

Instrukcje dotyczące bezpieczeństwa

Nie należy używać płyty grzejnej do podgrzewania folii aluminiowej, produktów zawiniętych w folię aluminiową lub zamrożonej żywności zapakowanej w aluminium.

Jeśli pomiędzy dno garnka i płytę grzejną dostanie się płyn, może powstawać sprężona para powodująca podskakiwanie garnka.

Należy zawsze pilnować, by płyta grzejna i dno garnka były suche.

Pola grzejne nagrzewają się podczas gotowania.

Nie należy pozwalać małym dzieciom przebywać w pobliżu urządzenia.

Żaden element opakowania nie powinien znaleźć się w zasięgu dzieci, ponieważ stanowi dla nich zagrożenie.

Niniejsze urządzenie powinno być użytkowane wyłącznie do gotowania i smażenia żywności w gospodarstwie domowym. Urządzenie nie jest przeznaczone do zastosowań komercyjnych lub przemysłowych.

Nigdy nie należy używać płyty grzejnej do ogrzewania pomieszczenia.

Należy zachować ostrożność podczas podłączania urządzeń elektrycznych do gniazdek znajdujących w pobliżu płyty grzejnej. Przewody zasilające nie mogą stykać się z płytą. W przypadku nadmiernego nagrzania tłuszcz i olej mogą się szybko zapalić. Nigdy nie należy pozostawiać naczyń bez nadzoru podczas przygotowywania potraw z użyciem tłuszczu lub oleju, np. podczas smażenia frytek.

Po zakończeniu gotowania należy wyłączyć płyty grzejne.

Panele sterowania zawsze powinny być czyste i suche.

Na płycie grzejnej nie wolno kłaść łatwopalnych przedmiotów, ponieważ grozi to pożarem.

Nieuważne korzystanie z urządzenia może być przyczyna pożaru.

Przewody urządzeń elektrycznych nie powinny dotykać gorących powierzchni płyty ani naczyń kuchennych.

Nie należy używać płyty grzejnej do suszenia odzieży.

Osoby posiadające rozrusznik serca lub aktywne implanty serca muszą dbać o to, aby ich górna część ciała znajdowała się zawsze w odległości co najmniej 30 cm od włączonych pół płyty indukcyjnej. W przypadku wątpliwości należy skonsultować się z producentem urządzenia lub lekarzem. (Dotyczy tylko modeli z płytą indukcyjną).

Nie należy próbować samodzielnie naprawiać, rozkładać ani przerabiać urządzenia.

Przed czyszczeniem należy zawsze wyłączyć urządzenie.

Płytę grzejną należy czyścic zgodnie z instrukcjami czyszczenia i konserwacji, które przedstawiono w niniejszej instrukcji obsługi.

Zwierzęta nie powinny przebywać w pobliżu urządzenia, ponieważ mogłyby stanąć na przyciskach sterowania i spowodować jego awarię.

Utylizacja opakowania

OSTRZEŻENIE

Wszystkie materiały użyte do zapakowania urządzenia podlegają recyklingowi. Karton i elementy wykonane z twardej pianki zostały odpowiednio oznaczone. Opakowania i zuzyte urządzenia należy utylizować z uwzględnieniem kwestii bezpieczeństwa i ochrony środowiska.

Właściwa utylizacja zużytego urządzenia

OSTRZEŻENIE

Przed utylizacją zużytego urządzenia należy uniemożliwić jego pracę, aby nie mogło stać się źródłem zagrożenia. W tym celu należy zlecić wykwalifikowanemu technikowi odlączenie urządzenia od zasilania sieciowego i usunięcie przewodu sieciowego. Urządzenia nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi. Informacje o datach zbiórek oraz publicznych miejscach utylizacji odpadów można uzyskać w lokalnym zakładzie utylizacji lub u władz lokalnych.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Więcej informacji na temat zobowiązań środowiskowych firmy Samsung i szczególnych obowiązków regulacyjnych dotyczących produktów, np. rozporządzenie REACH, znajduje się na stronie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Montaż płyty grzejnej

OSTRZEŻENIE

Nowe urządzenie może zostać zamontowane i uziemione wyłącznie przez wykwalifikowany personel.

Należy przestrzegać niniejszej instrukcji. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowej instalacji.

Dane techniczne urządzenia znajdują się na końcu niniejszej instrukcji.

Instrukcje bezpieczeństwa dla instalatora

• Urządzenie należy podłączyć do instalacji elektrycznej, która umożliwia jego odłączenie od zasilania na wszystkich biegunach z szerokością otwarcia styków wynoszącą co najmniej 3 mm. Jako urządzenia izolacyjne można stosować przerywacze do ochrony linii, bezpieczniki (bezpieczniki wkręcane należy wyjąć z uchwytu), wyłączniki prądu upływowego i styczniki.
• To urządzenie spełnia wymagania normy PN-EN 60335-2-6 w zakresie ochrony przeciwpożarowej. Urządzenie tego typu można instalować obok wysokiej szafki lub ściany z jednej strony.
• Montaż musi zapewniać ochronę przed wstrząsami.
• Zabudowa, w której zamontowane jest urządzenie, musi spełniać wymagania normy DIN 68930 w zakresie stabilności.
• Aby zapewnić ochronę przed wilgocią, wszystkie powierzchnie cięte muszą zostać uszczelnione przy użyciu właściwego uszczelniacza.
• W przypadku powierzchni roboczych wyłożonych kafelkami ceramicznymi złącza w miejscu osadzenia płyty grzejnej muszą zostać całkowicie wypełnione zaprawą.
• W przypadku powierzchni ceramicznych lub wykonanych z kamienia naturalnego bądź sztucznego sprężyny z mechanizmem migowym należy przymocować z użyciem odpowiedniej żywicy syntetycznej lub mieszanego spółwa.
• Uszczelnienie musi właściwie przylegać do powierzchni roboczej i być pozbawione pustych przestrzeni. Nie należy stosować dodatkowego uszczelniacza silikonowego, ponieważ utrudniłoby to demontaż podczas serwisowania.
• Podczas demontażu płytę grzewczą należy wypychać od spodu.
• Pod płytą grzewczą można zamontować płytę oddzielająca.
• Nie należy zakrywać otworu wentylacyjnego znajdującego się pomiędzy blatem roboczym a przednią częścią urządzenia znajdująca się pod nim.

Potrzebne narzędzia

Ołówek Wkrętak krzyżakowy Linijka lub kątownik

Okulary ochronne Wyrzynarka Wiertarka

Podłączenie do sieci zasilającej

Przed podłączeniem urządzenia należy sprawdzić, czy jego napięcie znamionowe, wskazane na tabliczce znamionowej, odpowiada napięciu w gniażdku elektrycznym. Tabliczka znamionowa znajduje się na dolnej części obudowy płyty grzejnej.

OSTRZEŻENIE

Urządzenie powinno być odpowiednio zainstalowane przez kompetentną lub przeszkoloną osobę.

Przed podłączeniem przewodów należy wyłączyc zasilanie obwodu.

Napięcie elementu grzejnego wynosi 230 V AC\~. Urządzenie może także pracować w sieciach o napięciu 220 V AC\~ lub 240 V AC\~. Płyte grzejną należy podłączyć do zasilania przy użyciu urządzenia, które umożliwiaj jej odłączenie od zasilania na wszystkich biegunach z szerokością otwardcia styków co najmniej 3 mm (np. automatyczny przerywacz do ochrony linii, wyłącznik pradu upływowego lub bezpiecznik).

OSTRZEŻENIE

Połączenia przewodów należy wykonać zgodnie z obowiązującymi przepisami, dbając o odpowiednie dokręcenie śrub zaciskowych.

OSTRZEŻENIE

Po podłączeniu płyty grzejnej do sieci zasilania należy sprawdzić, czy wszystkie pola grzejne są gotowe do użycia, włączając je kolejno na krótki czas z zastosowaniem maksymalnego ustawienia mocy i przy użyciu odpowiednich naczyń kuchennych.

OSTRZEŻENIE

Należy zwrócić uwagę (zgodność) na fazowe i neutralne przyporządkowanie przyłączy domowych i urządzenia (schematy przyłączy); w przeciwnym razie może dojść do uszkodzenia komponentów. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego montażu.

OSTRZEŻENIE

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.

01 02 03 0406 05 L N

1N\~(32A)

01 220-240 V ~	04 Niebieski
02 Czarny 05 Szary
03 Brązowy 06 Zielony/zółty

01 02 03 04 LIL2N 05 06 07 +

2N \~ (16A): Przed podłączeniem rozdzielic przewody 2-fazowe (L1 i L2).

01 220-240 V ~	05 Niebieski
02 380-415 V ~	06 Szary
03 Czarny 07 Zielony/żółty
04 Brązowy

0104 02 03 05 06 07 LIN1L2N2

2 x 1N\~ (16A): Przed podłączeniem rozdzielić przewody.

01 220-240 V -	05 Brązowy
02 Czarny 06 Szary
03 Niebieski 07 Zielony/żółty
04 220-240 V ~

OSTRZEŻENIE

Aby zapewnić odpowiednie połączenie, postępuj według schematu okablowania w poblizu gniazd.

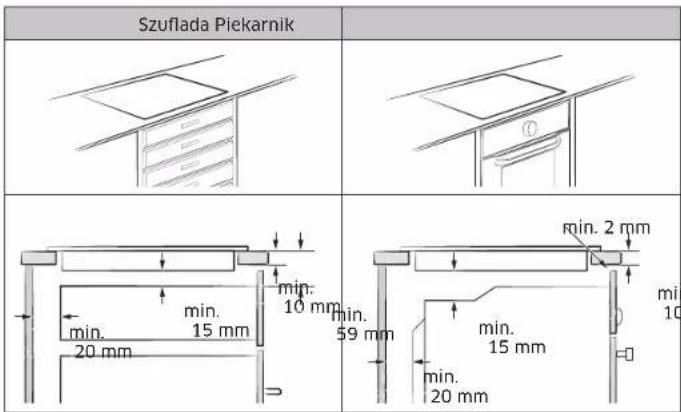

Montaż w blacie kuchennym

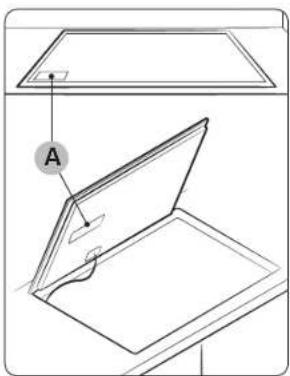

Przed montażem zanotuj numer seryjny urządzenia znajdujący się na tabliczce znamionowej. Numer ten jest wymagany przy zgłoszeniach serwisowych, a po zakończeniu montażu nie będzie do niego dostępu, gdyż jest on zapisany na tabliczce znamionowej znajdującej się na spodzie lub na wierzchu urządzenia.

UWAGA

Należy zwrócić szczególną uwagę na wymagania w zakresie minimalnej przestrzeni i odstępu od innych elementów wyposażenia w pomieszczeniu.

UWAGA

Na spodzie płyty grzejnej zamontowany jest wentylator. Jeżeli pod płytą grzejną znajduje się szuflada, nie powinno się przechowywać w niej drobnych przedmiotów lub papieru, gdyż istnieje możliwość uszkodzenia wentylatora lub zakłócenia procesu chłodzenia płyty w przypadku wciągnięcia tych przedmiotów lub papieru przez wentylator.

Montaż płyty grzejnej

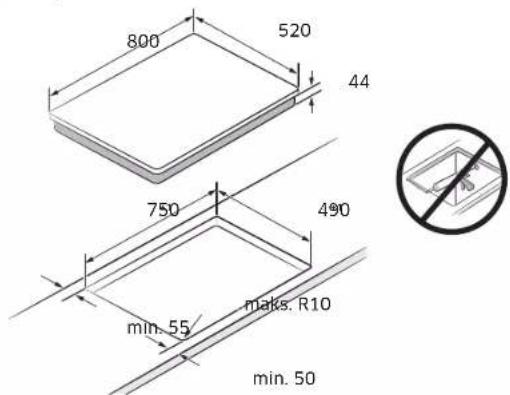

Normalny rodzaj montażu

800 520 44 750 490 min. 55 maks. R10 min. 50

Jednostka: mm

Typ wpuszczany (można zainstalować tylko model NZ8*****FK)

maks. R10 maks. R7 6,5 - 3 90° 804 750 maks. R7 524 490 maks. R10 min. 55 min. 50 Table Hob ※ Przed oddaniem urządzenia do serwisu należy usunąć silikon nożem.

Komponenty

Płyta indukcyjna

Uchwyty montażowe (8) i Śruby (16)

Przed rozpoczęciem

Pola grzejne

NZ84C5047**

01 01 01 02

NZ85C5047**

Przed rozpoczęciem

NZ84C6057**

01 01 01 02-

NZ85C6057**

01 01 01 02

NZ84C6058**

01 01 01 02 SABR356 x 0.000000

NZ85C6058**

01 Indukcyjne pole grzejne 02 Panel sterowania

Panel sterowania

Panel sterowania 1 - NZ84C5047**

Panel sterowania 2 - NZ85C5047**

02 010405 03 0405 06 88 88 88 88 03 040507 03 08

Panel sterowania 3 - NZ84C6057**

01 02 03 0405 06 08 08 08 0405 03 040509 03

Panel sterowania 4 - NZ84C6058**

01 ① 101011 02 06 88 88 88 88 Max 12090504

Panel sterowania 5 - NZ85C6057**

Panel sterowania 6 - NZ85C6058**

0104120509 ① 02 10 :88 06 88: :88 88: 11 MAX Ⅱ 20543

Przed rozpoczęciem

Podgrzewanie indukcyjne

A. Cewka indukcji
B. Prady indukcyjne
c. Układy elektroniczne

• Zasada działania podgrzewania indukcyjnego: Po umieszczeniu naczynia na polu grzejnym i włączeniu urządzenia układy elektroniczne płyty indukcyjnej rozpoczną generowanie „prądów indukcyjnych” w spodniej części naczynia, co powoduje natychmiastowy wzrost temperatury w naczyniu.
• Szybsze gotowanie i smażenie: Dzięki bezpośredniemu ogrzewaniu naczyn, zamlast płyty szklanej urządzenia, możliwe jest uzyskanie większej wydajności gotowania niż w innych systemach, ponieważ nie występuje utrata ciepła. Większość zużywanej energii jest przekształcana w ciepło.

Funkcja wyłącznika bezpieczeństwa

Jeśli jedno z pół grzejnych nie zostanie wyłączone lub poziom mocy nie zostanie zmieniony przez dłuższy czas, pole grzejne wyłączy się automatycznie. Pola grzejne wyłączają się automatycznie po upływie podanego nizej czasu.

Poziom mocy Wyłączenie
1-3 Po 6 godzinach
4-6 Po 5 godzinach
7-9 Po 4 godzinach
10-15 Po 1,5 godzinach

UWAGA

Jeżeli płyta grzejna ulegnie przegrzaniu z powodu nieprawidłowego działania, wyświetli się symbol B. Następnie płyta grzejna zostanie wyłączona.

UWAGA

Jeśli użyte naczynie jest niewłaściwe, zbyt małe lub na polu grzejnym nie umieszczono żadnego naczynia, wyświetli się symbol. Po upływie 1 minuty dane pole grzejne zostanie wyłączone.

UWAGA

Jeśli jedno lub więcej pół grzejnych wyłączyć się przed upływem wskazanego czasu, należy zapoznać się z informacjami zawartymi w rozdziale „Rozwiązywanie problemów”.

Inne przyczyny samoczynnego wyłączenia się pół grzejnych

Wszystkie pola wyłączają się, gdy na panel sterowania wykipi gotowana zawartość.

Funkcja wyłącznika automatycznego zostanie także uruchomiona w przypadku umieszczenia na panelu sterowania wilgotnej ściereczki. W obu tych przypadkach konieczne jest ponowne włączenie urządzenia przy użyciu przycisku Wt./Wyt. ① po usunięciu cieczy lub ściereczki.

Wskaźnik ciepła resztkowego

Gdy pojedyncza strefa gotowania lub płyta jest wyłączona, obecność ciepła resztkowego wskazana jest na wyświetlaczu odpowiednici strefy gotowania w postaci H. Bkw przypadku „wysokiej temperatury"). Wskaźnik ciepła resztkowego wyłączy się dopiero po schłodzeniu się strefy gotowania, nawet jeśli została ona już wyłączona.

Z ciepła resztkowego można skorzystać do roztapiania lub utrzymywania temperatury żywności.

OSTRZEŻENIE

Dopóki wskaźnik ciepła resztkowego jest podświetlony, istnieje ryzyko poparzenia.

OSTRZEŻENIE

W wypadku przerwy w zasilaniu, symbol B, B wyłączy się i informacja o cieple resztkowym przestanie być widoczna. Natomiast dalej istnieć będzie możliwość oparzenia się. Można tego uniknąć zachowując uwagę w pobliżu płyty grzejnej.

Wykrywanie temperatury

Jeśli z dowolnej przyczyny temperatura jakiegokolwiek pola grzejnego przekroczy poziom bezpieczeństwa, poziom mocy podgrzewania dla tego pola zostanie automatycznie zmniejszony.

Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował pracę do momentu schłodzenia układów elektronicznych. Wentylator włącza się i wyłącza w zależności od temperatury układów elektronicznych.

Przed rozpoczęciem

Naczynia kuchenne

Należy korzystać z naczyń z płaskim dnem, które umożliwiają pełen kontakt z powierzchnią pola grzejnego. To, czy dno naczynia jest płaskie, można sprawdzić obracając na nim linijke. Należy pamiętać o przestrzeganiu wszystkich zaleceń dotyczących wykorzystywanych naczyń kuchennych.

• Używać naczyń wykonanych z materiału odpowiedniego do gotowania indukcyjnego.
• Wybierać naczynia wysokiej jakości z cięższym dnem, które zapewniają lepsze rozprowadzanie ciepła. Pozwoli to uzyskać najlepsze rezultaty.
• Rozmiar naczynia dobierać do ilości przygotowywanego pożywienia.
• Nie zostawiać pustych naczyń na włączonych polach grzejnych. Może to spowodować ich trwałe uszkodzenie w postaci pęknięcia, stopienia lub zniszczenia, które może wpłynąć na działanie ceramicznej płyty grzejnej (tego typu uszkodzenia nie są objęte gwarancją).
• Nie używać brudnych naczyń ani naczyń z grubą warstwą tłuszczu. Zawsze używać naczyń, które można w łatwy sposób wyczyścić po zakończeniu gotowania.

PRZESTROGA

• Może się wydawać, że pola grzejne wystygły po wyłączeniu. Jednak szklana powierzchnia może być gorąca z uwagi na ciepło resztkowe pochodzące z naczynia. Dlatego nadal istnieje ryzyko poparzenia.
• Nie dotykać gorących naczyń gołymi rękoma. Zawsze stosować rękawice kuchenne lub łapki, aby chronić ręce przed poparzeniem.
• Nie przesuwać naczyń po powierzchni płyty grzejnej. Może to spowodować jej trwałe uszkodzenie.

Naczynia do gotowania na płycie indukcyjnej

Palnik płyty indukcyjnej należy włączać dopiero po umieszczeniu naczynia z dnem magnetycznym na jednym z pół grzejnych. Można używać naczyń określonych poniżej jako odpowiednie.

Materiał Odpowiedniość
Stal, emaliowana stal, żeliwo Tak
Stal nierdzewna	Tak (jeśli magnes przyczepia się do spodu naczynia)
Aluminium, miedź, mosiądz, szkło, ceramika, porcelana	Nie

UWAGA

• Naczynia nadające się do stosowania na płytach indukcyjnych są przez producenta odpowiednio oznaczone.
• Niektóre naczynia mogą powodować hałas podczas ich użytkowania na polach indukcyjnych.
• Odglosy te nie oznaczają, że płyta grzejna działa nieprawidłowo i nie mają żadnego wpływu na jej funkcjonowanie.
• Specjalne naczynia ze stali nierdzewnej mogą nie nadawać się do gotowania indukcyjnego. Należy sprawdzić, czy magnes przyczepia się do podstawy naczynia.

Wymiary naczyń do gotowania na płycie indukcyjnej

Pola indukcyjne do pewnego stopnia automatycznie dostosowują się do rozmiaru dna naczynia. Magnetyczna część dna naczynia musi jednak mieć określoną minimalną średnicę, w zależności od wielkości danego pola grzejnego. Najlepsze rezultaty można uzyskać używając naczyń kuchennych, których średnica części ferromagnetycznej odpowiada średnicy palnika. Jeśli naczynie nie jest wykrywane przez palnik, spróbuj użyć palnika o większej średnicy.

UWAGA

Średnice naczyń kuchennych podane są w specyfikacjach pół grzejnych danego modelu.

Inne naczynia indukcyjne

Niektore naczynia mają na dnie cienką warstwę materiału magnetycznego umożliwiającego ich wykorzystanie do gotowania na indukcyjnej płycie grzejnej. Naczynia te charakteryzują się słabym magnetyzmem i mogą działać nieprawidłowo (oznacza to, że magnes nie przyczepia się wystarczająco mocno lub obszar przyciągający magnes jest niewielki).

A. Obszar, który nie przyciąga magnesu
B. Obszar przyciągający magnes

W przypadku używania dużych naczyń z mnicjszym elementem ferromagnetycznym nagrzewa się wyłącznie ten element. W efekcie ciepło może nie być równomiernie rozprowadzane.

Test przydatności

Naczynie nadaje się do gotowania indukcyjnego, jeśli zostało przez producenta opatrzone odpowiednim oznaczeniem, a magnes przyczepia się do jego spodu.

• Dobre naczynie można rozpoznać, sprawdzając jakość jego dna. Dno powinno być tak grube i płaskie, jak to tylko możliwe.
• Kupując nowe naczynia, należy zwracać szczególną uwagę na średnicę dna. Producenci często podają tylko średnicę górnej krawędzi naczynia.
• Nie należy używać naczyń, które mają uszkodzone dno (nierówne krawędzie lub zadziory). Przesuwanie uszkodzonych naczyń po powierzchni ceramicznej płyty grzejnej może ją trwale zarysować.
• Dno zimnego naczynia jest zwykle lekko wygięte do środka (wkłęste). Nie powinno być wygięte na zewnątrz (wypukłe).
• Chcąc skorzystać z naczyń specjalnego rodzaju. na przykład woka, szybkowaru lub naczynia do gotowania na wolnym ogniu, należy przestrzegać instrukcji producenta.

Obstuga

Prawidłowe ustawienie

Prawidłowe Nieprawidłowe
Naczynie z płaskim dnem i prostymi ściankami.	Naczynie z zakrzywionym lub wygiętym dnem lub ściankami.
Naczynie spełnia lub przekracza zalecenia dotyczące minimalnego rozmiaru dla danego pola grzejnego.	Naczynie nie spełnia zaleceń dotyczących minimalnego rozmiaru wymaganego dla danego pola grzejnego.
Naczynie całkowicie przylega do powierzchni płyty grzejnej.	Naczynie opiera się o brzeg płyty grzejnej lub nie przylega całkowicie do powierzchni płyty.
Naczynie jest odpowiednio wywazone.	Ciężki uchwyt powoduje przechylanie się naczynia.

Wskazówki dotyczące oszczędzania energii

W celu ograniczenia zużycia energii należy postępować zgodnie z opisanymi wskazówkami.

• Przed włączeniem pola grzejnego należy zawsze postawić na nim naczynie.
• Utrzymywać pola grzejne oraz dna naczyń w czystości. W przeciwnym razie urządzenie będzie zużywało więcej energii.
• Jeśli to możliwe, dokładnie zakrywać naczynie. Ograniczy to zużycie energii.
• Wyłączać używany palnik przed końcem czasu gotowania. Wykorzystywać ciepło resztkowe do utrzymania temperatury pożywienia.

Test przydatności naczyń kuchennych

Naczynie można przetestować pod względem przydatności do zastosowania z urządzeniem.

1. Dotknij przycisku Wt./Wyt. ① i przytrzymaj go przez 1-2 sekundy, aby włączyć płytę grzejna.
2. Naciśnij przycisk Blokada 📄 i przytrzymaj go przez 3 sekundy, aby uruchomic blokadę rodzicielską.
3. Naciśnij prawy, przedni przycisk Minutnik ⓘ i przytrzymaj go przez 3 sekundy, aby włączyć tryb testu przydatności naczynia.
4. Umieść naczynie na jednym z pół grzejnych, po czym naciśnij przycisk Max Boost Max i przytrzymaj go przez 3 sekundy.

Wyświetlacz Opis
0 Naczynie	nie nadaje się do używania
1-7 Naczynie	nadaje się do używania, lecz jest niewydajne
8-10 Naczynie	nadaje się do używania

Czynność (NZ8\*\*\*\*\*7\*\*)

Używanie przycisków dotykowych

Aby użyć przycisku dotykowego, dotknij żadanego przycisku końcem wyprostowancego palca w celu włączenia lub wyłączenia żadanych wyświetlaczy bądź włączenia żądanej funkcji. Upewnij się, że podczas obsługi urządzenia dotykasz tylko jednego przycisku. Umieszczenie palca zbyt piasko na przycisku może spowodować naciśniecie także sąsiedniego przycisku.

Odgłosy podczas pracy

Jeśli słychać:

• Odgłos trzaskania: naczynia są wykonane z rożnych materiałów.
• Gwizdanie: wykorzystywane są więcej niż dwa pola grzejne, a naczynia są wykonane z różnych materiałów.
• Brzeczenie: stosowane są wysokie poziomy mocy.
• Klikanie: występuje zmiana napięcia.
• Szum, buczenie: wentylator pracuje.
  Powyższe odgłosy są normalne i nie oznaczają żadnej usterki.

OSTRZEŻENIE

Nie wolno korzystać z naczyń o rożnym rozmiarze lub wykonanych z różnych materiałów.

Korzystanie z naczyń o różnych rozmiarach lub materiałach może wywołać hałas i wibracje.

UWAGA

Korzystanie z niskich poziomów mocy (1-5) może wywołać odgłosy „klikania”.

Pierwsze czyszczenie

Przetrzeć powierzchnie ze szkła ceramicznego wilgotną ściereczką z użyciem środka do czyszczenia szklanych płyt grzejnych.

OSTRZEŻENIE

Nie należy używać substancji zracych ani ściernych. Może to doprowadzić do uszkodzenia powierzchni.

Włączanie urządzenia

Urządzenie włącza się za pomocą przycisku Wt./Wyt. ① . Dotknij przycisku Wt./Wyt. ⑪ przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po włączeniu urządzenia za pomocą przycisku Wt./Wyt.① w ciągu ok. 20 sekund należy wybrać poziom mocy, aby włączyć płytę grzejną. W przeciwnym razie urządzenie wyłączy się ze względuw bezpieczeństwa.

Wyłączanie urządzenia

W celu całkowitego wyłączenia urządzenia należy użyć przycisku Wt./Wył.①. Dotknij przycisku Wt./Wył.① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po wyłączeniu pojedynczego pola grzejnego lub całej powierzchni grzejnej obecność ciepła resztkowego będzie wskazywana na cyfrowych wyświetlaczach odpowiednich pół grzejnych w postaci dwustopniowego symbolu B8, B6 oznaczającego „wysoką temperaturę”. Gdy temperatura spadnie, symbol B8, B6 niknie.

Wybór pola grzejnego i poziomu mocy

1. Aby wybrać pole grzejne, naciśnij odpowiedni pasek sterowania.
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania.

Pasek sterowania	0——15—Max
Pokrętło sterowania	Max

B UWAGA

Dotknięcie i przytrzymanie przez ponad 8 sekund więcej niż jednego przycisku spowoduje wyświetlenie symbolu no wyświetlaczu pola grzejnego.

Czynność (NZ8\*\*\*\*\*7\*\*)

Zalecane ustawienia dla gotowania określonych rodzajów żywności

Wartości przedstawione w poniższej tabeli stanowią zalecenia. Ustawienia poziomu mocy wymagane dla różnych metod gotowania zależą od wielu czynników, takich jak jakość używanych naczyń czy typ i ilość gotowanej żywności.

Poziom mocy	Metoda gotowania	Przykłady użycia
14-15	Podgrzewanie / gotowanie sautę / smażenie	Podgrzewanie dużej ilości płynu, gotowanie makaronu, smażenie mięsa, podsmażanie gulaszu, duszenie mięsa
8-11	Intensywne smażenie	Steki, połądwica wołowa, smażone ziemniaki, kiełbaski, naleśniki / racuchy
7-10 Smażenie		Szynycle / kotlety, wątróbka, ryby, kotlety mielone, jajka sadzone
5-7 Gotowanie		Gotowanie do 1,5 litra płynu, ziemniaków, warzyw
2-4	Gotowanie na parze / duszenie / gotowanie	Gotowanie na parze lub duszenie małych ilości warzyw, gotowanie ryżu i potraw mlecznych
1-2 Roztąpianie Roztąpianie masła, żelatyny, czekolady

UWAGA

Poziom mocy należy dostosować w zależności od używanych naczyń i przyrządzanych potraw.

Funkcja Max Boost

Funkcja Max Boost sprawia, że poszczególne pola grzejne mogą pracować z większą mocą (np. w celu zagotowania dużej ilości wody).

Po upływie czasu działania funkcji Max Boost ustawienie podgrzewania pół grzejnych zostaje przywrócone na najwyższą moc.

UWAGA

• W niektórych przypadkach funkcja Max Boost może zostać automatycznie wyłączona, aby chronić wewnętrzne podzecpoły elektroniczne płyty grzejnej. Nie można np. ustawić najwyższej mocy jednocześnie dla przedniej i tylnej części panelu Flex.
• Czas działania funkcji Max Boost można znaleźć w specyfikacji pół grzejnych posiadanego modelu płyty.

Zarządzanie energią

Istnieje maksymalna moc, z którą mogą działać pola grzejne.

Przekroczenie zakresu mocy przez włączenie funkcji Max Boost spowoduje automatyczne zredukowanie ustawienia poziomu mocy pola grzejnego przez funkcję zarządzania energią.

Następnie wyświetlacz zmienia się z ustawionego poziomu mocy na maksymalny możliwy poziom mocy.

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex)

Funkcja Flex służy do obsługi całej jednej strony pola grzejnego w wypadku korzystania z dużych naczyń kuchennych (np. naczynia owalne, garnki do przyrządzania ryb).

1. Dotknij przycisku Panel Flex ☐
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania.

UWAGA

• Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex.
• Dotknięcie przycisku Panel Flex ⚡ w sytuacji, gdy każdy palnik działa z inną mocą spowoduje ustawienie palnika na najwyższą moc.

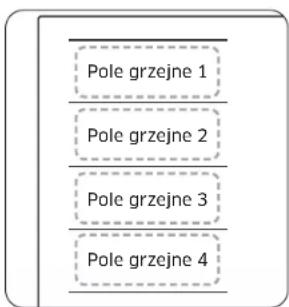

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus)

Pole grzejne 1 Pole grzejne 2 Pole grzejne 3 Pole grzejne 4

Panel Flex to duży obszar gotowania, który znajduje się po lewcj stronie płyty grzejnej (patrz rysunek po lewej stronie), zaprojektowany tak, aby pomieścić jednocześnie wiele garnków i patelni o różnych kształtach i rozmiarach. Panel Flex wyposażony jest w cztery pola sterowane przez pojedyncze cewki indukcyjne, co umożliwia gotowanie niezależnie od ustawienia naczyń na polu grzejnym.

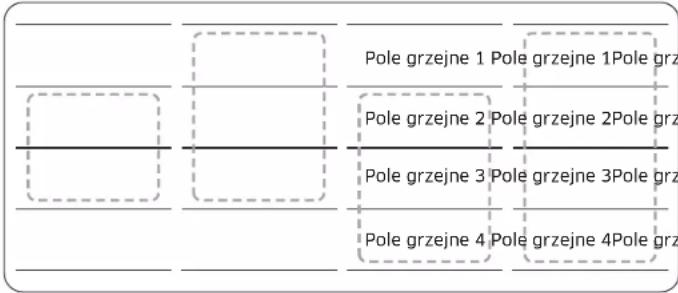

Funkcja panelu Flex Plus umożliwia łączenie pół grzejnych w celu powiększenia powierzchni gotowania. Dotknij przycisku Panel Flex, aby wykorzystać pole grzejne w następujący sposób.

Pole grzejne 1 Pole grzejne 1 Pole grz Pole grzejne 2 Pole grzejne 2 Pole grz Pole grzejne 3 Pole grzejne 3 Pole grz Pole grzejne 4 Pole grzejne 4 Pole grz

UWAGA

• W przypadku korzystania z jednego pola grzejnego średnica dna naczynia musi być mniejsza niż 14 cm.
• Rozpoznanie położenia naczynia przez płytę grzejną może zając 5–10 sekund.
• W trakcie rozpoznawania naczynia z urządzenia mogą dobiegać odgłosy.

- Nie należy zdejmować naczyń w trakcie gotowania. Działanie płyty zostanie automatycznie przerwane ze względów bezpieczeństwa, jeśli naczynia zostaną zdjęte na ponad 5 sekund.

Korzystanie z panelu Flex Plus (tylko modele z funkcją panelu Flex Plus)

1. Dotknij przycisku Panel Flex
2. Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy.

B UWAGA

• Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex.
• Dotknięcie przycisku Panel Flex w sytuacji, gdy każde pole grzejne działa z inną mocą spowoduje automatyczne wyregulowanie mocy na najwyższy obecny poziom.
• W przypadku przenoszenia naczyń lub stawiania nowych na panelu Flex należy przerwać pracę urządzenia, a następnie dotknąć odpowiedniego przycisku Pole grzejne □ aby włączyć dane pole.

Minutnik

Zplesowanie minutnika jako wyłącznika bezpieczeństwa

Jeśli dla pola grzejnego ustawiono określony czas działania, zostanie ono wyłączone po upływie tego czasu. Funkcja ta może być używana dla wielu pół grzejneje finaczenie.

Ustawianje migutnika

Pola grzejne, dla których ma zostać zastosowana funkcja wyłącznika bezpieczeństwa, muszą być włączone.

4Pole grzejne 4 1. Dotknij przycisku Minutnik 📞.

1. Ustaw minutnik wielokrotnie dotykając przycisku Minutnik

2. Aby anulować ustawienia minutnika, przytrzymaj przycisk Minutnik ⑨ przez 3 sekundy.

UWAGA

• Aby szybciej dostosować ustawienia, dotknij przycisku Minutnik ⓘ i przytrzymaj go do momentu osiągnięcia żądanej wartości.
• Po upływie czasu kilkukrotnie zabrzmi sygnał dźwiękowy. Pole grzejne zostanie wyłączone.

Czynność (NZ8\*\*\*\*\*7\*\*)

Pauza/Wznowienie

Funkcja Pauza/Wznowienie równocześnie przełącza wszystkie włączone pola grzejne na niski poziom mocy, a następnie z powrotem na ustawienie poziomu mocy wybrane wcześniej. Za pomocą tej funkcji można przerwać gotowanie na chwile, a później je kontynuować (np. aby odebrać telefon).

Po włączeniu funkcji Pauza/Wznowienie zdezaktywowane zostaną wszystkie przyciski z wyjątkiem przycisków Pauza II, Blokada „Braz Wt./Wył. ① Aby wznowić gotowanie, należy ponownie nacisnąć przycisk Pauza II

	Panel sterowania Wyświetlacz
Włączanie	Naciśnij przyciskPauza ||	''
Wyłączenie	Naciśnij przyciskPauza ||	Powrót do poprzedniegopoziomu mocy

Szybkie zatrzymanie

Opcja ta zmniejsza ilość kroków oraz czas potrzebny do zakończenia gotowania. Aby wyłączyć pole grzejne, dotknij przycisku Pole grzejne □ i przytrzymaj go przez 2 sekundy.

UWAGA

Przycisk Panel Flex ☐ nie obsługuje funkcji szybkiego zatrzymania.

Blokada rodzicielska

Funkcja blokady rodzicielskiej uniemożliwia przypadkowe włączenie pół grzejnych i uaktywnienie powierzchni gotowania. Możliwe jest także zablokowanie panelu sterowania, z wyjątkiem przycisku Wt./Wył. ① (wt./wył. - tylko wyłączanie), aby zapobiec przypadkowej zmianie ustawień, na przykład podczas przecierania panelu ściereczką.

Włączanie i wyłączanie funkcji blokady rodzicielskiej

1. Naciśnij przycisk Blokada i przytrzymaj go przez około 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.
2. Dotknij dowolnego przycisku. 88 Na wyświetlaczu pojawi się symbol wskazujący na aktywację funkcji blokady rodzicielskiej.
3. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie naciśnij przycisk Blokada i przytrzymaj go przez 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.

UWAGA

• Blokada rodzicielska zostanie aktywowana niezależnie od tego, czy zasilanie jest włączone.
• Funkcję blokady rodzicielskiej można ustawić w czasie gotowania. Aby wyłączyć palnik przy włączonej blokadzie rodzicielskiej, naciśnij przycisk Wt./Wyt. ①.

Ograniczenie mocy maksymalnej

Funkcja ta pozwala dostosować maksymalną moc urządzenia.

1. Zasilanie musi być wyłączone.
2. Jednocześnie naciśnij lewy, przedni przycisk Max Boost Max i lewy, tylny przycisk Minutnik ⑨ oraz przytrzymaj je przez około 3 sekundy.
3. Naciśnij prawy, przedni przycisk Minutnik ⓘ i przytrzymaj go przez około 3 sekundy.
4. Naciśnij lewy, przedni przycisk Minutnik ⓘ i przytrzymaj go przez około 1,5 sekundy. Na wyświetlaczu pojawi się symbol Poraz aktualna moc maksymalna.
5. Za pomocą przycisku Blokada 📋 możesz wyregulować limit mocy. (3000 W, 4000 W, 7400 W).
6. Dotknij przycisku Wt./Wył. ④by potwierdzić ustawienie.

UWAGA

W trybie niskiego poziomu mocy (3000 W, 4000 W) poziom mocy zostanie dostosowany automatycznie.

Włącznie/wyłączanie dźwięku

1. Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy.
2. W ciągu 10 sekund od włączenia zasilania nacisnij prawy, przedni przycisk Minutnik⑨ przytrzymaj go przez 2 sekundy.
3. Dźwięk zostanie wyłączony, a na wyświetlaczu pojawi się symbol 08.
4. Aby zmienić ustawienie dźwięku, powtórz kroki 1 i 2. Dźwięk zostanie włączony, a na wyświetlaczu pojawi się symbolo

UWAGA

Po upływie 10 sekund od włączenia zasilania zmiana ustawień dźwięku nie jest możliwa.

Smart Connect

Płyta grzejna ma wbudowany moduł Wi-Fi, który można wykorzystać do zsynchronizowania płyty z aplikacją SmartThings. Za pośrednictwem aplikacji na telefonie można:

• monitorować stan działania i ustawienia poziomu mocy elementów płyty grzejnej.
  • monitorować ustawienia minutnika.
  Funkcje, które można obsługiwać za pomocą aplikacji SmartThings, mogą nie działać płynnic, jeśli warunki komunikacji są złę lub jeśli produkt został zainstalowany w miejscu o słabym sygnale sieci Wi-Fi.

Sposób podłączenia płyty grzejnej z aplikacją

Przed rozpoczęciem korzystania ze zdalnych funkcji płyty grzejnej Samsung musisz sparować ją z aplikacją SmartThings.

1. Pobierz i otwórz aplikację SmartThings na swoim urządzeniu.
2. Dotknij przycisku Pauza II i przytrzymaj go przez około 5 sekund, aby włączyć blokadę „AP”.
3. Podczas nawiązywania połączenia wskaźnik Wi-Fi będzie migał. Po zakończeniu tego procesu wskaźnik będzie świecił nieprzerwanie. Płyta grzejna została pomyślnie połączona.
4. Jeśli wskaźnik Wi-Fi funkcji Smart Connect nie włącza się, postępuj zgodnie z instrukcjami w aplikacji, aby ponownie nawiązać połączenie.

UWAGA

• Przed ustawianiem funkcji Smart Connect należy upewnić się, że płyta grzejna nie jest używana.
• Dalsze instrukcje można znaleźć w internetowej instrukcji obsługi dostępnej na stronie www.samsung.com

Włączanie/wyłączanie połączenia Wi-Fi

Aby włączyć lub wyłączyć połączenie Wi-Fi, powtórz kroki 1 do 3.

1. Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy, aby włączyć płytę grzejną.
2. Dotknij przycisku Puza i blokada „przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską.
3. Postępuj zgodnie z instrukcjami w aplikacji, a następnie dotknij przycisku Max i przytrzymaj go przez 3 sekundy.

Czynność (NZ8\*\*\*\*\*7\*\*)

Sterowanie okapem

Ten produkt jest wyposażony w urządzenie Bluetooth, za pomocą którego można połączyć płytę grzejną z modelami okapów Samsung umożliwiającymi zdalne sterowanie. Dzięki połączeniu Bluetooth można korzystać z funkcji sterowania okapem za pośrednictwem aplikacji SmartThings.

Aby dowiedzieć się więcej o modelach okapów Samsung obsługujących zdalne sterowanie, odwiedź stronę www.samsung.com.

Łączenie z modelem okapu pozwalającym na zdalne sterowanie

1. Postępuj według instrukcji łączenia modelu okapu obsługującego sterowanie zdalne przez Bluetooth i włącz połączenie Bluetooth.
2. Jednocześnie naciśnij prawe przednie przyciski Minutnik ⓘ i Pauza II oraz przytrzymaj je, aby nawiązać połączenie przez Bluetooth. Po udanym nawiązaniu połączenia przez Bluetooth na wyświetlaczu pojawi się symbol bt.

UWAGA

• Jeśli nawiązanie połączenia Smart Connect nie powiedzie się, nie będzie można użyć aplikacji SmartThings do monitorowania okapu i sterowania nim.
• Zamiast połączenia Smart Connect do sparowania płyty grzejnej z okapem i zsynchronizowania obu urządzeń można użyć połączenia Bluetooth. Aby to zrobić, wykonaj kroki 2 i 3 opisane powyżej.

Czynność (NZ8\*\*\*\*\*8\*\*)

Włączanie urządzenia

Urządzenie włącza się za pomocą przycisku Wt./Wył. ① . Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po włączeniu urządzenia za pomocą przycisku Wt./Wyt.① w ciągu ok. 20 sekund należy wybrać poziom mocy, aby włączyć płytę grzejną. W przeciwnym razie urządzenie wyłączy się ze względów bezpieczeństwa.

Wyłączanie urządzenia

W celu całkowitego wyłączenia urządzenia należy użyć przycisku Wt./Wył. ①. Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po wyłączeniu pojedynczego pola grzejnego lub całej powierzchni grzejnej obecność ciepła resztkowego będzie wskazywana na cyfrowych wyświetlaczach odpowiednich pół grzejnych w postaci dwustopniowego symbolu B, B oznaczającego „wysoką temperaturę”.
Gdy temperatura spadnie, symbol B, B zifiknie.

Wybór pola grzejnego i poziomu mocy

1. Aby wybrać pole grzejne, dotknij przycisku Pole grzejne □ danego pola grzejnego.
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania, przycisku sterowania lub pokrętła sterowania.

Pasek sterowania	0——15——Max
Pokrętło sterowania	Max

UWAGA

• Domyślnie moc podgrzewania pola grzejnego jest ustawiona na 15.
• Dotknięcie i przytrzymanie przez ponad 8 sekund więcej niż jednego przycisku spowoduje wyświetlenie symbolu na wyświetlaczu pola grzejnego.

Zalecane ustawienia dla gotowania określonych rodzajów żywności

Wartości przedstawione w poniższej tabeli stanowią zalecenia. Ustawienia poziomu mocy wymogane dla różnych metod gotowania zależą od wielu czynników, takich jak jakość używanych naczyń czy typ i ilość gotowanej żywności.

Poziom mocy	Metoda gotowania	Przykłady użycia
14-15	Podgrzewanie / gotowanie sauté / smażenie	Podgrzewanie dużej ilości płynu, gotowanie makaronu, smażenie mięsa, podsmażanie gulaszu, duszenie mięsa
8-11	Intensywne smażenie	Steki, połędwica wołowa, smażone ziemniaki, kiełbaski, naleśniki / racuchy
7-10 Smażenie		Szynycle / kotlety, wątróbka, ryby, kotlety mielone, jajka sadzone
5-7 Gotowanie		Gotowanie do 1,5 litra płynu, ziemniaków, warzyw
2-4	Gotowanie na parze / duszenie / gotowanie	Gotowanie na parze lub duszenie małych ilości warzyw, gotowanie ryżu i potraw mlecznych
1-2 Roztąpianie Roztąpianie masła, żelatyny, czekolady

UWAGA

Poziom mocy należy dostosować w zależności od używanych naczyń i przyrządzanych potraw.

Funkcja Max Boost

Funkcja Max Boost sprawia, że poszczególne pola grzejne mogą pracować z większą mocą (np. w celu zagotowania dużej ilości wody). Po upływie czasu działania funkcji Max Boost ustawienie podgrzewania pół grzejnych zostaje przywrócone na najwyższą moc.

UWAGA

• W niektórych przypadkach funkcja Max Boost może zostać automatycznie wyłączona, aby chronić wewnętrzne podzespoły elektroniczne płyty grzejnej. Nie można np. ustawić najwyższej mocy jednocześnie dla przedniej i tylnej części panelu Flex.
• Czas działania funkcji Max Boost można znaleźć w specyfikacji pół grzejnych posiadanego modelu płyty.

Zarządzanie energią

Istnieje maksymalna moc, z którą mogą działać pola grzejne. Przekroczenie zakresu mocy przez włączenie funkcji Max Boost spowoduje automatyczne zredukowanie ustawienia poziomu mocy pola grzejnego przez funkcję zarządzania energią.

Wyświetlacz danego pola grzejnego zmienia się przez kilka sekund pomiędzy ustawionym poziomem mocy a maksymalnym możliwym poziomem mocy. Następnie wyświetlacz zmienia się z ustawionego poziomu mocy na maksymalny możliwy poziom mocy.

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex)

Funkcja Flex służy do obsługi całej lewej strony pola grzejnego w wypadku korzystania z dużych naczyń kuchennych (np. naczynia owalne, garnki do przyrządzania ryb).

1. Dotknij przycisku Panel Flex ☐.

2. Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy.

UWAGA

• Dotknięcie przycisku Panel Flex ⚡ w trakcie działania spowoduje wyłączenie funkcji panelu Flex.
• Dotknięcie przycisku Panel Flex ⚡ w sytuacji, gdy każdy palnik działa z inną mocą spowoduje ustawienie palnika na najwyższą moc.

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus)

Panel Flex to duży obszar gotowania, który znajduje się po lewej stronie płyty grzejnej (patrz rysunek po lewej stronie), zaprojektowany tak, aby pomieścić jednocześnie wiele garnków i patelni o różnych kształtach i rozmiarach. Panel Flex wyposażony jest w cztery pola sterowane przez pojedyncze cewki indukcyjne, co umożliwia gotowanie niezależnie od ustawienia naczyń na polu grzejnym.

Funkcja panelu Flex Plus umożliwia łączenie pół grzejnych w celu powiększenia powierzchni gotowania. Dotknij przycisku Panel Flex ☐, aby wykorzystać pole grzejne w następujący sposób.

Pole grzejne 1 Pole grzejne 1 Pole grz Pole grzejne 2 Pole grzejne 2 Pole grz Pole grzejne 3 Pole grzejne 3 Pole grz Pole grzejne 4 Pole grzejne 4 Pole grz

UWAGA

• W przypadku korzystania z jednego pola grzejnego średnica dna naczynia musi być mniejsza niż 14 cm.
• Rozpoznanie położenia naczynia przez płytę grzejną może zając 5–10 sekund.
• W trakcie rozpoznawania naczynia z urządzenia mogą dobiegać odgłosy.
• Nie należy zdejmować naczyń w trakcie gotowania. Działanie płyty zostanie automatycznie przerwane ze względów bezpieczeństwa, jeśli naczynia zostaną zdjęte na ponad 5 sekund.

Korzystanie z panelu Flex Plus (tylko modele z funkcją panelu Flex Plus)

1. Dotknij przycisku Panel Flex
2. Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy.

UWAGA

• Dotknięcie przycisku Panel Flex ⚡ w trakcie działania spowoduje wyłączenie funkcji panelu Flex.
• Dotknięcie przycisku Panel Flex w sytuacji, gdy każde pole grzejne działa z inną mocą spowoduje automatyczne wyregulowanie mocy na 1 Polejahrzejny obecny poziom.
• W przypadku przenoszenia naczyń lub stawiania nowych na panelu Flex należy, przerwać pracę urządzenia, a następnie dotknąć odpowiedniego 2Pole grzejne 2 przyścisku Pole grzejne □ aby włączyć dane pole.

Utrzymywanie temperatury

1. Użyj tej funkcji, aby utrzymać ciepło potraw. Dotknij odpowiedniego przycisku

Pole grzejne

1. Dotknij przycisku Utrzymywanie temperatury 📞.
2. Informacje widoczne na wyświetlaczu pola grzejnego zmienią się.
3. Dotknij przycisku Utrzymywanie temperatury 📣 ponownie, aby wyłączyć pole grzejne.

Minutnik

Zastosowanie minutnika jako wyłącznika bezpieczeństwa

Jeśli dla pola grzejnego ustawiono określony czas działania, zostanie ono wyłączone po upływie tego czasu. Funkcja ta może być używana dla wielu pół grzejnych jednocześnie.

Ustawianie minutnika

Pola grzejne, dla których ma zostać zastosowana funkcja wyłącznika bezpieczeństwa, muszą być włączone.

1. Dotknij przycisku Minutnik
2. Ustaw minutnik wielokrotnie dotykając przycisku Minutnik
3. Aby anułować ustawienia minutnika, przytrzymaj przycisk Minutnik ⑨ przez 3 sekundy.

UWAGA

• Aby szybciej dostosować ustawienia, dotknij przycisku Minutnik i przytrzymaj go do momentu osiągnięcia żądanej wartości.
• Po upływie czasu kilkukrotnie zabrzmi sygnał dźwiękowy. Natomiast pole grzejne nie zostanie wyłączone.

Pauza/Wznowienie

Funkcja Pauza/Wznowienie równocześnie przełącza wszystkie włączone pola grzejne in niski poziom mocy, a następnie z powrotem na ustawienic poziomu mocy wybrane wcześniej. Za pomocą tej funkcji można przerwać gotowanie na chwile, a później je kontynuować (np. aby odebrać telefon).

Po włączeniu funkcji Pauza/Wznowienie zdezaktywowane zostaną wszystkie przyciski z wyjątkiem przycisków Puza i blokada ^II i Wt./Wył. ① Aby wznowić gotowanie, należy ponownie nacisnąć przycisk Puza i blokada ^II

	Panel sterowania Wyświetlacz
Włączanie	Dotknij przyciskuPuza i blokada _2019	''
Wyłączanie	Dotknij przyciskuPuza i blokada _2019	Powrót do poprzedniego poziomu mocy

Szybkie zatrzymanie

Opcja ta zmniejsza ilość kroków oraz czas potrzebny do zakończenia gotowania. Aby wyłączyć pole grzejne, dotknij przycisku Pole grzejne☐i przytrzymaj go przez 2 sekundy.

B UWAGA

Przycisk Panel Flex ☐ nie obsługuje funkcji szybkiego zatrzymania.

Czynność (NZ8\*\*\*\*\*8\*\*)

Blokada rodzicielska

Funkcja blokady rodzicielskiej uniemożliwia przypadkowe włączenie pół grzejnych i uaktywnicnie powierzchni gotowania. Możliwe jest także zablokowanie panelu sterowania, z wyjątkiem przycisku Wt./Wyt. ① (wt./wył. - tylko wyłączanie), aby zapobiec przypadkowej zmianie ustawień, na przykład podczas przecierania panelu ściereczką.

Włączanie i wyłączanie funkcji blokady rodzicielskiej

1. Dotknij przycisku Puza i blokada ^11 i przytrzymaj go przez około 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.
2. Dotknij dowolnego przycisku. Na wyświetlaczu pojawi się symbol wskazujący na aktywację funkcji blokady rodzicielskiej.
3. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie dotknij przycisku Puza i blokada ^II przytrzymaj go przez 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.

UWAGA

• Blokada rodzicielska zostanie aktywowana niezależnie od tego, czy zasilanie jest włączone.
• Funkcję blokady rodzicielskiej można ustawić w czasie gotowania. Aby wyłączyć palnik, gdy funkcja blokady rodzicielskiej jest włączona, dotknij przycisku Wt./Wył. ① lub najpierw dezaktywuj funkcję blokady rodzicielskiej, a następnie dotknij odpowiedniego przycisku Pole grzejne

Ograniczenie mocy maksymalnej

Funkcja ta pozwala dostosować maksymalną moc urządzenia.

1. Zasilanie musi być wyłączone.
2. Dotknij przycisku Puza i blokada ^II effekt i przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską.
3. Jednocześnie dotknij przycisków Pole grzejne lewego przedniego pola grzecnego i Pole grzejne prawego pola grzecnego oraz przytrzymaj je przez około 3 sekundy.
4. Dotknij przycisku Minutnik ⓘ i przytrzymaj go przez około 3 sekundy. Na wyświetlaczu pojawi się symbol Poraz aktualna moc maksymalna.
5. Za pomocą przycisku Puza i blokada 11 możesz wyregulować moc maksymalną (3000 W, 4000 W, 7400 W).
6. Dotknij przycisku Wt./Wył. ①, aby potwierdzić ustawienie.

UWAGA

W trybie niskiego poziomu mocy (3000 W, 4000 W) poziom mocy zostanie dostosowany automatycznie.

Włącznie/wyłączanie dźwięku

1. Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy.
2. W ciągu 10 sekund od włączenia zasilania dotknij przycisku Minutnik ⓘ i przytrzymaj go przez 3 sekundy.
3. Dźwięk zostanie wyłączony, a na wyświetlaczu pojawi się symbol 08.
4. Aby zmienić ustawienie dźwięku, powtórz kroki 1 i 2. Dźwięk zostanie włączony, a na wyświetlaczu pojawi się symbol 08.

UWAGA

Po upływie 10 sekund od włączenia zasilania zmiana ustawień dźwięku nie jest możliwa.

Smart Connect

Płyta grzejna ma wbudowany moduł Wi-Fi, który można wykorzystać do zsynchronizowania płyty z aplikacją SmartThings. Za pośrednictwem aplikacji na smartfonie można:

• monitorować stan działania i ustawienia poziomu mocy elementów prłyty grzejnej.

- sprawdzać i zmieniać ustawienia minutnika.

Funkcje, które można obsługiwać za pomocą aplikacji SmartThings, mogą nie działać płynnie, jeśli warunki komunikacji są złę lub jeśli produkt został zainstalowany w miejscu o słabym sygnale sieci Wi-Fi.

Sposób podłączenia płyty grzejnej z aplikacją

Przed rozpoczęciem korzystania ze zdalnych funkcji płyty grzejnej Samsung musisz sparować ją z aplikacją SmartThings.

1. Pobierz i otwórz aplikację SmartThings na swoim urządzeniu.

2. Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy, aby włączyć płytę grzejną.

3. Dotknij przycisku Puza i blokada i przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską.

4. Postępuj zgodnie z instrukcjami w aplikacji, a następnie dotknij przycisku Max i przytrzymaj go przez 3 sekundy.

5. Podczas nawiązywania połączenia wskaźnik Wi-Fi będzie migał. Po zakończeniu tego procesu wskaźnik będzie świecił nieprzerwanie. Płyta grzejna została pomyślnie połączona.

6. Jeśli wskaźnik Wi-Fi funkcji Smart Connect nie włącza się, postępuj zgodnie z instrukcjami w aplikacji, aby ponownie nawiązać połączenie.

UWAGA

- Przed ustawianiem funkcji Smart Connect należy upewnić się, że płyta grzejna nie jest używana.

- Dalsze instrukcje można znaleźć w internetowej instrukcji obsługi dostępnej na stronie www.samsung.com

Włączanie/wyłączanie połączenia Wi-Fi

Aby włączyć lub wyłączyć połączenie Wi-Fi, powtórz kroki 2 do 4.

Sterowanie okapem

Ten produkt jest wyposażony w urządzenie Bluetooth, za pomocą którego można połączyć płytę grzejną z modelami okapów Samsung umożliwiającymi zdalne sterowanie. Dzięki połączeniu Bluetooth można korzystać z funkcji sterowania okapem za pośrednictwem aplikacji SmartThings.

Aby dowiedzieć się więcej o modelach okapów Samsung obsługujących zdalne sterowanie, odwiedź stronę www.samsung.com.

Łączenie z modelem okapu pozwalającym na zdalne sterowanie

1. Pobierz i otwórz aplikację SmartThings na swoim smartfonie. Następnie przeprowadź procedurę Smart Connect, aby połączyć się z płytą grzejną.
2. Postępuj według instrukcji łączenia modelu okapu obsługującego sterowanie zdalne przez Bluetooth i włącz połączenie Bluetooth.
3. Jednocześnie dotknij przycisków Minutnik 📋 i Puza i blokada now oraz przytrzymaj je, aby nawiązać połączenie przez Bluetooth. Po udanym nawiązaniu połączenia przez Bluetooth na wyświetlaczu pojawi się symbol bt.
4. Aby skorzystać z funkcji sterowania okapem, postępuj zgodnie z instrukcjami zawartymi w instrukcji obsługi modelu okapu obsługującego zdalne sterowanie oraz w przewodniku aplikacji.

UWAGA

• Jeśli nawiązanie połączenia Smart Connect nie powiedzie się, nie będzie można użyć aplikacji SmartThings do monitorowania okapu i sterowania nim.
• Zamiast połączenia Smart Connect do sparowania płyty grzejnej z okapem i zsynchronizowania obu urządzeń można użyć połączenia Bluetooth. Aby to zrobić, wykonaj kroki 2 i 3 opisane powyżej.

Konserwacja

Płyta grzejna

OSTRZEŻENIE

Nie należy stosować środków czyszczących na podgrzanej powierzchni ze szkła ceramicznego. Po zakończeniu czyszczenia substancje czyszczące należy usunąć za pomocą odpowiedniej ilości czystej wody, ponieważ po rozgrzaniu się powierzchni mogą one wykazywać działanie żrące. Nie należy używać agresywnych środków czyszczących (takich jak aerozole do czyszczenia grilla lub pickarnika), szorstkich gąbek ani druciaków do czyszczenia patelni.

UWAGA

Powierzchnię ze szkła ceramicznego należy czyścić po każdym użyciu, kiedy wciąż jest lekko ciepła w dotyku. Zapobiegnie to przypaleniu się rozłanych płynów na powierzchni płyty. Kamień, ślady wody, tłuszczu oraz metaliczne odbarwienia należy usuwać za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej.

Lekkie zabrudzenia

1. Przetrzyj powierzchnię ze szkła ceramicznego ściereczka zwilżoną woda.
2. Wytrzyj do sucha czystą ściereczką. Na powierzchni nie wolno pozostawiać resztek środka czyszczącego.
3. Raz w tygodniu wyczyść dokładnie cała powierzchnię do gotowania ze szkła ceramicznego za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej.
4. Przelrzyj powierzchnię ze szkła ceramicznego z użyciem odpowiedniej ilości czystej wody, a następnie wytrzyj do sucha czystą, niestrzępiącą się ściereczką.

Silne zabrudzenia

1. Aby osunąć przypalone jedzenie i trudne do usunięcia plamy, użyj skrobaka do szkła.
2. Przytoż skrobak pod lekkim kątem do powierzchni ze szkła ceramicznego.
3. Wyczyść zabrudzenia, usuwając je za pomocą ostrza.

UWAGA

Skrobaki do szkła i środki do czyszczenia szkła ceramicznego są dostępne w sklepach specjalistycznych.

Trudne do usunięcia zabrudzenia

1. Spalony cukier, rozpuszczony plastik, folię aluminiową i inne tworzywa tego typu należy natychmiast usuwać skrobakiem do szkła przed ich zastygnięciem.

OSTRZEŻENIE

Użycie skrobaka do szkła w gorącym polu grzejnym może być przyczyną poparzeń.

1. Wyczyść standardowo płytę po jej schłodzeniu. Jeśli rozpuszczone tworzywo w polu grzejnym zdażyło zastygnać, należy podgrzać je ponownie w celu wyczyszczenia.

UWAGA

Usunięcie zarysowań lub ciemnych plam, spowodowanych na przykład przez naczynia z ostrymi krawędziami, nie jest możliwe. Ich obecność nie wpływa jednak na działanie płyty grzejnej.

Ramka płyty grzejnej (opcja)

OSTRZEŻENIE

Do czyszczenia ramki nie należy używać octu, soku cytrynowego lub środków do usuwania kamienia. Może to spowodować pojawienie się ciemnych plam.

1. Przetrzyj ramkę za pomocą ściereczki zwilzonej woda.
2. Zwilż zaschnięte zabrudzenia wilgotną ściereczką. Przetrzyj powierzchnię i wytrzyj ją do sucha.

Aby uniknąć uszkodzenia urządzenia:

• Nie używaj płyty grzejnej jako powierzchni roboczej ani nie przechowuj na niej żadnych przedmiotów.
• Nie używaj pola grzejnego bez naczyń ani z pustymi naczyniami.
• Szkło ceramiczne jest niezwykle wytrzymałe i odporne na zmiany temperatury. Niemniej jednak może ulec zniszczeniu. Istnieje niebezpieczeństwo uszkodzenia szkła ceramicznego poprzez upuszczenie ostrego lub twardego przedmiotu na płyte grzejną.
• Nie umieszczaj naczyń na ramce płyty grzejnej. Może to spowodować zarysowanie i zniszczenie obudowy płyty.
• Unikaj rozlewania na ramkę płyty grzejnej kwaśnych płynów, na przykład octu, soku cytrynowego lub odkamieniaczy. ponieważ mogą one spowodować powstanie ciemnych plam.
• Jeśli cukier lub substancja zawierająca cukier zetknie się z gorącym polem grzejnym, a następnie się rozpuści, za pomocą skrobaka należy natychmiast usunać powstałe zabrudzenie, nie dopuszczając do jego zastygnięcia. Zastygnięcie substancji może spowodować uszkodzenie powierzchni płyty podczas czyszczenia.
• Wszystkie przedmioty i tworzywa, które mogą ulec rozpuszczeniu, takie jak plastik, folia aluminiowa i folia do pieczenia, należy przechowywać z dala od powierzchni ze szkła ceramicznego. Jeśli tworzywo tego typu rozpuści się na płycie grzejnej, należy usunąć je natychmiast za pomocą skrobaka.

Rozwiązywanie problemów i serwis Rozwiązywanie problemów i serwis

Rozwiązywanie problemów

Drobne awarie urządzenia można naprawić samodzielnie, korzystając z instrukcji zamieszczonych poniżej. Nie należy podejmować dalszych prób naprawy, jeśli poniższe instrukcje nie okażą się przydatne.

OSTRZEŻENIE

Naprawy urządzenia mogą być wykonywane jedynie przez wykwalifikowanych pracowników serwisu. Nieprawidłowo wykonane naprawy mogą stanowić poważne zagrożenie dla zdrowia użytkownika. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym.

Problem Możliwa przyczyna Rozwiązanie
Co należy zrobić, jeśli pola grzejne nie działają?	Bezpiecznik w instalacji elektrycznej domu nie jest sprawny.	Jeśli bezpiecznik wyłącza się kilkakrotnie, wezwij wykwalifikowanego elektryka.
Co należy zrobić, jeśli pola grzejne się nie włączają?	Przypadkowo naciśnięto przycisk Wt./Wyt.1.Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.	Sprawdź, czy urządzenie jest prawidrowo włączone.Wyczyść panel sterowania.
Co należy zrobić, jeśli wyświetlacz nagle gaśnie, a widoczny jest tylko wskaźnik pozostałego ciepła B, B?	Przypadkowo naciśnięto przycisk Wt./Wyt.1Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.	Sprawdź, czy urządzenie jest prawidrowo włączone.Wyczyść panel sterowania.
Co należy zrobić, jeśli po wyłączeniu pół grzejnych wskaźnik pozostałego ciepła nie pojawia się na wyświetlaczu?	Pole grzejne było używane przez krótki czas i nie rozgrzało się wystarczająco.	Jeśli pole grzejne jest gorące, skontaktuj się z lokalnym centrum serwisowym.

Kod informacyjny	Możliwa przyczyna Rozwiązanie
60	Wystąpił problem z czujnikiem temperatury palnika.	Uruchom ponownie urządzenie za pomocą przycisku Wt./Wył.1. Jeżeli problem nadal występuje, wyłącz zasilanie na ponad 30 sekund. Następnie ponownie uruchom urządzenie i próbuj jeszcze raz. Jeżeli problem nadal nie ustępuje, kontaktuj się z lokalnym centrum serwisowym.
60	Wykryto temperaturę wyższą niż określona.
62	Wystąpił problem z czujnikiem PBA.
82	Silnik prądu stałego nie działa z powodu problemów z obwodami drukowanymi, przewodami lub elektrycznymi zaburzeniami w wirniku silnika.
80	Przycisk jest dotykany dłuzej niż przez 8 sekund.	Sprawdź, czy przycisk jest mokry lub czy jest dotykany.Jeżeli problem nadal występuje, uruchom urządzenie ponownie za pomocą przycisku Wt./Wył.1. Jeżeli problem nadal nie ustępuje, kontaktuj się z lokalnym centrum serwisowym.
60	Awaria komunikacji między głównym a podrzędnym układem drukowanym.	Uruchom ponownie urządzenie za pomocą przycisku Wt./Wył.1. Jeżeli problem nadal występuje, wyłącz zasilanie na ponad 30 sekund. Następnie, uruchom urządzenie ponownie. Jeżeli problem nadal nie ustępuje, kontaktuj się z lokalnym centrum serwisowym.
62	Dotykowy moduł IC działa niepoprawnie.
88	Jest poza normalnym napięciem (220-240 V).	Sprawdź środowisko zasilania w domu.
98	Jeśli naczynie do gotowania nie jest odpowiednie do indukcji lub działa bez naczynia do gotowania, jest to wyświetlane.	Use a cooking container suitable for inductions.

Co należy zrobić, jeśli pola grzejne się nie włączają albo nie wyłączają?

Może to być spowodowane jedną z następujących przyczyn:

- Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.

- Włączono funkcję blokady przed dziećmi i widoczny jest znak 88.

Co należy zrobić, jeśli wyświetlone jest oznaczenie?

Możliwe przyczyny takiej sytuacji:

- Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem. Aby zresetować urządzenie, nacisnąć przycisk Wt./Wyt.①.

- W przypadku rozlania płynu na panel sterowania, należy go wytrzeć.

Co należy zrobić, jeśli wyświetlone jest oznaczenie?

Możliwe przyczyny takiej sytuacji:

- Płyta przegrzała się ze względu na niepoprawną obstługę urządzenia.

- Po schłodzeniu płyty, dotknij przycisku Wt./Wyt. ①, aby zresetować urządzenie.

Co należy zrobić, jeśli wyświetlone jest oznaczenie?

Możliwe przyczyny takiej sytuacji:

- Użyto niewłaściwego lub zbyt małego naczynia bądź nie umieszczono żadnego naczynia w polu grzejnym.

- Po użyciu odpowiedniego naczynia komunikat przestanie być wyświetlany.

Co należy zrobić, gdy wentylator wciąż działa po wyłączeniu kuchenki?

Możliwe przyczyny takiej sytuacji:

- Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował schładzanie.

- Po pełnym schłodzeniu części elektrycznych lub upływie maksymalnego czasu (10 minut) wentylator wyłączy się samoistnie.

- Jeśli zamówiono wilzytę technika serwisowego w wyniku błędu w obstudze urządzenia, może być ona odpłatna nawet w okresie obowiązywania gwarancji.

Serwis

Przed skontaktowaniem się z producentem w celu skorzystania z pomocy technicznej lub serwisu należy zapoznać się z informacjami w części „Rozwiązywanie problemów”. Jeśli nadal konieczna jest pomoc techniczna, należy postępować zgodnie z poniższymi instrukcjami.

Czy wystąpiła awaria techniczna?

Jeśli tak, należy skontaktować się z lokalnym centrum serwisowym. Należy przygotować informacje niezbędne podczas rozmowy z pracownikiem obsługi klienta. Ułatwii to proces diagnozowania problemu, a także pozwoli podjąć decyzję o konieczności odbycia wizyty serwisowej u klienta. Należy zapisać następujące informacje:

- Jak objawia się problem z urządzeniem?

• W jakich okolicznościach występuje?

Przed połączeniem należy przygotować informacje o modelu i numerze seryjnym urządzenia. Informacje te znajdują się na tabliczce znamionowej:

- Opis modelu

- Numer seryjny (15 cyfr)

Zalecamy zapisanie tych informacji w tym miejscu w celu odniesienia się do nich w razie potrzeby.

- Model:

- Numer seryjny:

W jakich przypadkach zostanie naliczona opłata za serwis, także w okresie obowiązywania gwarancji?

- Jeśli użytkownik mógł rozwiązać problem samodzielnie, stosując jedno z rozwiązań przedstawionych w rozdziale „Rozwiązywanie problemów”.

- Jeśli serwisant musi odbyć kilka wizyt serwisowych, ponieważ nie uzyskał wszystkich niezbędnych informacji przed ich odbyciem i konieczne było dodatkowe dowożenie części zamiennych. Przygotowanie się do rozmowy telefonicznej w sposób opisany powyżej pozwoli uniknąć dodatkowych kosztów.

ZADAWANIE PYTAŃ LUB ZGŁASZANIE UWAG

KRAJ ZADZ	WON POD NUMER	LUB ODWIEDZ STRONE INTERNETOWA POD ADRESEM
UK 0333	000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support
CERMANY 06	196 77 555 77 www.samsung.com/de/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
SPAIN 91	175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098 Chamada para a rede fixa nacional Dias úteis das 9h às 20h	www.samsung.com/pt/support
LUXEMBURG	261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
BELGIUM 02	-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NORWAY	21629099	www.samsung.com/no/support
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND 03	0 6227 515 www.samsung.com/fi/support
SWEDEN	0771-400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support

KRAJ ZADZ	WON POD NUMER	LUB ODWIEDZ STRONE INTERNETOWA POD ADRESEM
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
Kosovo	038 40 30 90	www.samsung.com/support
ALBANIA	045 620 202	www.samsung.com/al/support
BULGARIA	0800 111 31 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09-00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat in reteaProgram Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile and land line
POLAND	801-172-678*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
LITHUANIA 8	800-77777 www.samsung.com/it/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA 800	7267 www.samsung.com/ee/support

Ndezja e pajisjes 19

Fikja e pajisjes 19

Ndezja e pajisjes 24

Fikja e pajisjes 24

Pravítko alebo zrovnávacia lata
