NÁVOD K OBSLUZE POWP6081 PowerPlus

5.4 Používání elektrických strojů a péče o ně ............................................................... 4

8.5 Použití v zafixovaném stavu / použití bez držení rukama (obr. 2) .......................... 7

8.6 Připevnění správného příslušenství ........................................................................ 8

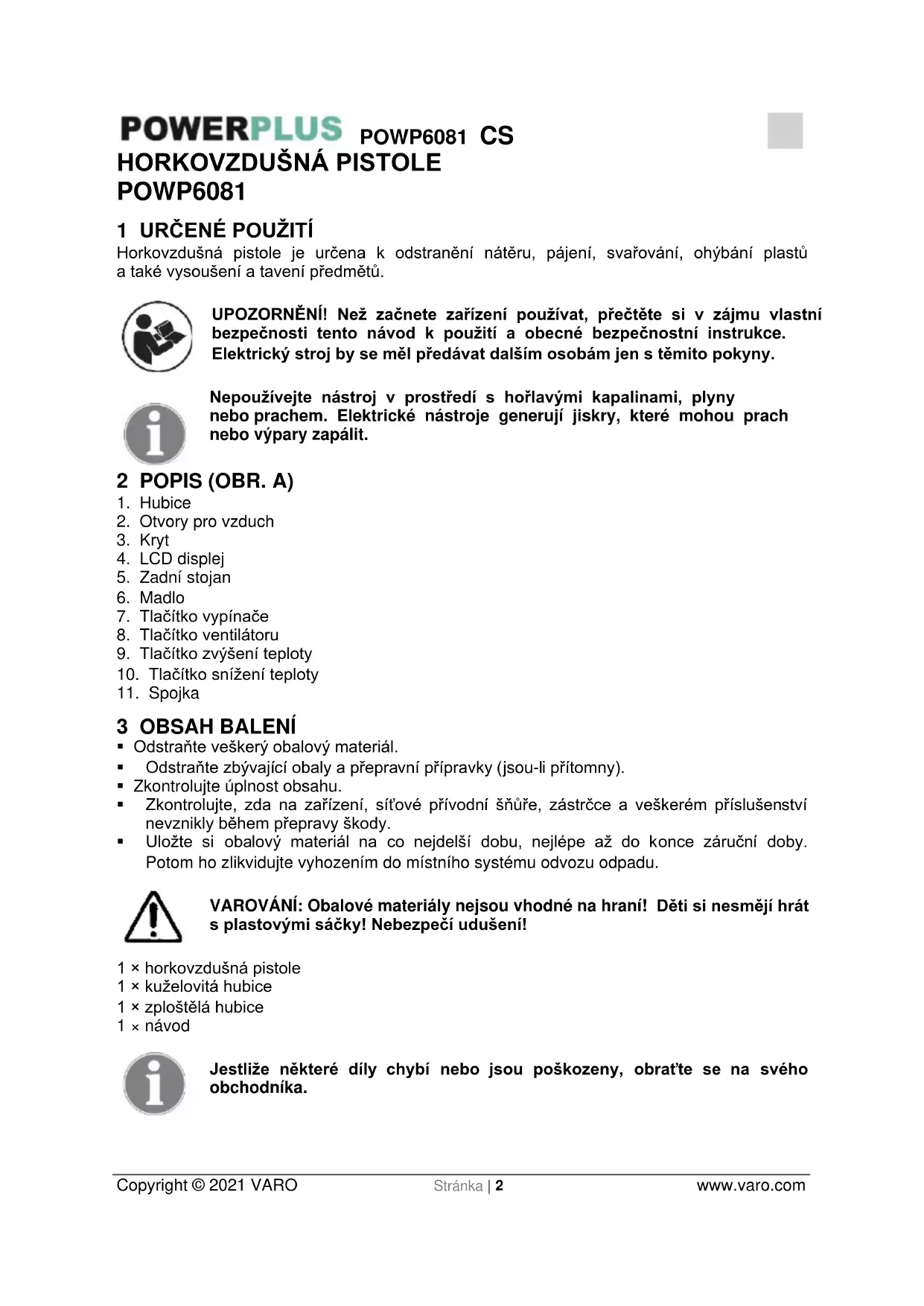

Horkovzdušná pistole je určena k odstranění nátěru, pájení, svařování, ohýbání plastů a také vysoušení a tavení předmětů. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny. Nepoužívejte nástroj v prostředí s hořlavými kapalinami, plyny nebo prachem. Elektrické nástroje generují jiskry, které mohou prach nebo výpary zapálit. 2 POPIS (OBR. A)

2. Otvory pro vzduch

7. Tlačítko vypínače

8. Tlačítko ventilátoru

9. Tlačítko zvýšení teploty

10. Tlačítko snížení teploty

• Odstraňte veškerý obalový materiál.

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

• Zkontrolujte úplnost obsahu.

• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu. VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1 × horkovzdušná pistole 1 × kuželovitá hubice 1 × zploštělá hubice 1 × návod Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka.POWP6081 CS Copyright © 2021 VARO Stránka | 3 www.varo.com 4 SYMBOLY V tomto návodu a na stroji jsou používány následující symboly:

Před použitím si přečtěte návod k použití.

Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka.

V souladu se základními požadavky evropské směrnice/evropských směrnic.

Označuje riziko úrazu nebo poškození stroje. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Elektrická bezpečnost

• Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, když je vaše tělo uzemněné.

• Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.

• S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

• Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

• Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým strojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.

• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.POWP6081 CS Copyright © 2021 VARO Stránka | 4 www.varo.com

• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických strojů a péče o ně

• Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí, na kterou byl zkonstruován.

• Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.

• Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

• Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

• Toto zařízení nemohou používat děti nebo lidé s fyzickým, duševním nebo vývojovým postižením nebo lidé s nedostatečnými zkušenostmi nebo znalostmi s výjimkou případu, kdy se těmto lidem dostane poučení osobou odpovědnou za jejich bezpečnost, pracovníkem dohledu nebo tak, že si sami prostudovali předcházející pokyny upravující používání tohoto zařízení

• Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.POWP6081 CS Copyright © 2021 VARO Stránka | 5 www.varo.com 6 DALŠÍ BEZPEČNOSTNÍ POKYNY PRO HORKOVZDUŠNÉ PISTOLE

• Ruce nepřikládejte na ventilátory vzduchu ani je neucpávejte.

• Tryska i příslušenství mají během používání stroje velmi vysokou teplotu. Před dotykem nechte tyto části vychladnout.

• Dříve než stroj odložíte z ruky, vypněte jej.

• Nenechávejte stroj bez dozoru, pokud je zapnutý.

• Při neopatrném používání hrozí nebezpeční požáru.

• Žár vznikající při práci může být příčinou vznícení hořlavých látek, které mohou být lidským okem neviditelné. Nepoužívejte ve vlhkém prostředí, můžou se objevit v místnosti hořlavé plyny nebo materiály.

• Před uskladněním nechte stroj úplně vychladnout.

• Při práci se mohou vyprodukovat toxické plyny, zajistěte proto řádné větrání.

• Nepoužívejte jako vysoušeč vlasů.

• Neucpávejte přívody vzduchu, může to vést k přehřátí stroje a následně k jeho zničení.

• Nemiřte horkým vzduchem na ostatní osoby.

• Nedotýkejte se kovové trysky. Během práce se zahřívá na velmi vysokou teplotu a zůstává horká ještě 30 minut po ukončení práce.

• Nemiřte při práci nebo ihned po práci tryskou na předměty, které by mohly způsobit požár.

• Nestrkejte do trysky cizí předměty, hrozí úraz elektrickým proudem. Nedívejte se při práci do trysky. Díky vysoké teplotě může dojít ke zranění.

• Zabraňte nánosu barvy na trysce, může způsobit pozdější požár.

• Nepoužívejte stroj k odstranění barvy obsahující olovo. Kousky barvy a páry mohou obsahovat olovo, které je jedovaté. Některé budovy postavené před rokem 1960 mohou být vymalované několika vrstvami barev. Pokud se dotýkáte pracovní plochy, zamezte styku rukou s ústy, nebezpečné olovo se může dostat do úst. Kontakt i jen s malým množstvím olova může vést k poškození mozku a nervového systému. Mladé a nenarozené děti jsou obzvláště náchylné.

• Při odstraňování staré barvy zabezpečte, aby byla pracovní oblast uzavřená. Doporučujeme použití protiprachového respirátoru.

• Nezapalujte starou barvu. Používejte dodávanou škrabku a trysku přitom držte minimálně 25 mm daleko od pracovní plochy. Při práci ve svislém směru, pracujte ve směru shora dolů, zamezíte tím pádu kousků barvy do stroje a následnému požáru.

• Veškerý odpad po práci řádně ukliďte a vyčistěte pracovní plochu. 8 PROVOZ Plně zasuňte konektor kabelu do madla horkovzdušné pistole (obr. 1). Vždy dodržujte bezpečnostní pokyny a platné předpisy.

• Stroj držte v jedné ruce. Druhou ruku nedávejte nad vzduchové ventilátory. Před započetím práce:

• připevněte na stroj správné příslušenství.

• Zapnutí stroje provedete stiskem tlačítka vypínače (7). Po zapnutí může dojít k vývinu kouře; neznamená to problém.

• Vypnutí stroje provedete stiskem tlačítka vypínače (7). Slovo „COOL“ a oblast průtoku vzduchu na LCD budou blikat. Po třiceti sekundách chlazení se stroj vypne.

• K okamžitému vypnutí podržte tlačítko vypínače (7) po dobu tří sekund.POWP6081 CS Copyright © 2021 VARO Stránka | 6 www.varo.com

8.2 Nastavení teploty/průtoku vzduchu

Stiskem tlačítka nastavení (8) můžete zvolit některý ze šesti stupňů průtoku vzduchu. Příslušná oblast n displeji zobrazí aktuální nastavení průtoku.

8.3 Nastavení teploty

Teplotu je možné nastavit stiskem tlačítka plus („+“) (9) nebo mínus („-“) (10).

• Každým stiskem se teplota zvýší, nebo sníží o deset stupňů (°C). Dlouhým stiskem dosáhnete rychlejší změny teploty.

• Po nastavení bude LCD zobrazovat aktuální teplotu a šipku, označující změnu teploty ve směru nastavení. Po dosažení nastavené hodnoty šipka zmizí. Poznámka: šipka zmizí při teplotě nad 999 ve °F. Teplota se zvyšuje. Teplota se snižuje. Teplotu je možné řídit změnou vzdálenosti mezi výstupem a nahřívaným povrchem. Čím je vzdálenost větší, tím bude teplota nižší. Nikdy se nezastavujte a nezdržujte nad jedním místem.

8.4 Změna zobrazených jednotek teploty

Následujícím postupem je možné změnit zobrazené jednotky teploty mezi °F a °C.

• A: Stiskněte tlačítko mínus „ “ (10), držte ho stlačené a zastrčte zástrčku do zásuvky. Na obrazovce se zobrazí F, nebo C, což znamená °F nebo °C.

• B: Stiskem tlačítka „ “ (9) jednotky přepněte, a potom vytáhněte zástrčku ze zásuvky. Před použitím nechte horkovzdušnou pistoli několik minut běžet a dosáhnout nastavené teploty. Před sestavením a nastavením vždy stroj odpojte od napájení.POWP6081 CS Copyright © 2021 VARO Stránka | 7 www.varo.com Teplotu vzduchu je možné nastavit, aby vyhovovala mnoha použitím. Níže uvedená tabulka obsahuje doporučené hodnoty pro různá použití. Pokud si nejste jisti správným nastavením, začněte s nižším nastavením teploty, které postupně zvyšujte, dokud nedosáhnete optimálních výsledků. Odstraňování barvy

• Nastavte vyšší teplotu vzduchu.

• Namiřte horký vzduch na plochu, ze které chcete odstranit barvu.

• Když se barva roztaví, použijte škrabku k odstranění barvy z povrchu. Nemiřte pistolí příliš dlouho na jedno místo. Předejdete tím vznícení pracovní plochy. Škrabku pravidelně při práci čistěte, aby nedošlo ke vznícení odstraněné staré barvy. Pokud je to nutné, odstraňte nožem starou barvu ze škrabky.

8.5 Použití v zafixovaném stavu / použití bez držení rukama (obr. 2)

Pistole může být použita také v zafixovaném režimu. Tato horkovzdušná pistole má zabudovaný stojánek. Umístěte pistoli na stabilní stůl. VAROVÁNÍ: Nikdy neumisťujte pistoli na viklající se stůl. Horkovzdušná pistole by se mohla převrhnout a zapálit předměty v okolí. Když je pistole zapnutá, nenechávejte ji nikdy bez dozoru. Zajistěte, aby tryska nemířila na vás nebo na osoby okolo stojící. Zabraňte vniknutí cizích předmětů do trysky.POWP6081 CS Copyright © 2021 VARO Stránka | 8 www.varo.com

8.6 Připevnění správného příslušenství

Ochranná tryska Ochrana oken při odstraňování barvy z rámů

Zrcadlová tryska Pájení rour

Konická tryska Svařování, smršťování (žár na malé ploše)

Plochá tryska Sušení, tavení (žár rozpuštěn na větší ploše)

Škrabka Odstraňování barvy a laku Ujistěte se, že je stroj vypnutý a trysky jsou vychladlé. Nasaďte požadované příslušenství na trysku.

Tryska a příslušenství jsou během použití velmi horké. Než je uschováte, nechejte je zcela vychladnout. Během vychládání nebo odpočinku po provozu umisťujte horkovzdušnou pistoli svisle.

• Abyste zkrátili dobu chlazení, přepněte stroj na nejnižší teplotu a nechte ho běžet několik minut s nastaveným nejvyšším průtokem vzduchu.

• Stroj vypněte a nechte vychladnout alespoň 30 minut.

9 DOPORUČENÉ TEPLOTY A POUŽITÍ

Použití Nastavená teplota / °C Odstraňování laku / uvolnění lepidel

Tvarování plastových potrubí HDPE

Poznámka: Teplota se může lišit podle tvaru. Smršťování

Odmrazování vodovodních potrubí Kov PVC (tvrdé)

DŮLEŽITÉ: Před odmrazováním trubek se ujistěte, že se skutečně jedná o vodovodní potrubí.POWP6081 CS Copyright © 2021 VARO Stránka | 9 www.varo.com

Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte jej od sítě.

• Abyste předešli přehřátí motoru, udržujte větrací otvory stroje čisté.

• Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.

• Udržujte větrací otvory bez prachu a nečistot.

• Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla. Nikdy nepoužívejte rozpouštědla, například benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.

Výrobek nepotřebuje žádné mazání. 11 TECHNICKÉ ÚDAJE Jmenovité napětí 220–240 V Jmenovitá frekvence 50 Hz Jmenovitý příkon 2000 W Délka kabelu 4 m Gumový kabel Ano Elektronické nastavení otáček Ano Ochrana před přetížením Ano Měkký úchop Ano Teplotní pojistka Ano Nepřetržité řízení teploty Ano Studené madlo Ano Nastavení průtoku vzduchu I 180 l/min Nastavení průtoku vzduchu II 200 l/min Nastavení průtoku vzduchu III 220 l/min Nastavení průtoku vzduchu IV 240 l/min Nastavení průtoku vzduchu V 260 l/min Nastavení průtoku vzduchu VI 280 l/min Nastavení teploty 1 50 °C Nastavení teploty 2 50–600 °CPOWP6081 CS Copyright © 2021 VARO Stránka | 10 www.varo.com 12 ZÁRUKA

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.

• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.

• Více informací můžete získat na čísle 00 32 3 292 92 90.

• Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.

13 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na místní sběrný dvůr. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.POWP6081 SK Copyright © 2021 VARO Strana | 1 www.varo.com

8. Tlačidlo ventilátora

9. Tlačidlo na zvýšenie teploty

10. Tlačidlo na zníženie teploty

Pred použitím si prečítajte návod.

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Na držanie nástroja používajte len jednu ruku. Druhú ruku neklaďte na vetracie otvory. Pred začatím činnosti:

Teplotu zvolíte stlačením tlačidla plus („+“) [9] alebo mínus („-“) [10].

Lyžicový reflexný násadec Spájkovanie potrubí

Poznámka: Správna teplota záleží aj od tvaru. Zmršťovanie
