LO3000 - Odšťavňovač Concept - Bezplatný návod k obsluze

Značka	Koncept
Model	LO3000
Typ produktu	Odšťavňovač
Výkon	150 W
Napětí	220-240 V ~ 50/60 Hz
Hlučnost	≤ 65 dB
Max. doba nepřetržitého provozu	10 minut
Rychlosti	Soft (65 ot/min ±20 %) pro měkké ovoce; Hard (80 ot/min ±20 %) pro tvrdé ovoce a zeleninu
Funkce zpětného chodu (REV)	Ano, pro uvolnění dužiny
Nádoba na šťávu	Součástí, kapacita neuvedena
Nádoba na dužinu	Součástí, kapacita neuvedena
Pěchovadlo	Součástí
Tác na ovoce	Součástí
Šnek (mlýnek)	Součástí
Údržba a čištění	Odnímatelné části omyvatelné teplou vodou; tělo přístroje čistěte vlhkou houbou, neponořujte
Bezpečnost	Spuštění možné pouze pokud jsou všechny součásti správně umístěny; automatické zastavení v případě ucpání?; nepoužívejte bez nádoby na dužinu
Náhradní díly	Šnek, pěchovadlo, tácy, nádoby (není uvedeno, zda jsou k dispozici samostatně)
Opravitelnost	Opravy pouze v autorizovaném servisu
Určené použití	Pouze pro domácí použití

Často kladené otázky - LO3000 Concept

Jak sestavit odšťavňovač LO3000?

Umístěte šnek do těla lisu na ovoce, zavřete zadní kryt, poté nasaďte přední kryt a tác na ovoce. Upevněte sestavu na tělo přístroje, dokud neuslyšíte cvaknutí. Umístěte nádoby na šťávu a dužinu. Ujistěte se, že jsou všechny součásti správně usazeny před spuštěním.

Jaká je maximální doba nepřetržitého provozu?

Přístroj může pracovat nepřetržitě po dobu maximálně 10 minut. Poté jej nechte vychladnout před dalším použitím.

Jak čistit odšťavňovač?

Odpojte přístroj. Tělo čistěte vlhkou houbou (neponořujte). Odnímatelné části (šnek, tácy, nádoby) omyjte teplou vodou. Pozor na ostré nože.

Co dělat, když se motor během používání zastaví?

Může to být způsobeno příliš tvrdým ovocem nebo ucpáním. Stiskněte tlačítko REV pro obrácení směru otáčení a uvolnění dužiny. Pokud problém přetrvává, vypněte, odpojte, rozeberte a odstraňte zablokované potraviny.

Mohu odšťavňovat banány nebo avokádo?

Z banánů, avokáda, ostružin, fíků, lilků nebo jahod je obtížné získat šťávu. Tyto potraviny jsou příliš měkké nebo kašovité. Dávejte přednost tvrdému ovoci a zelenině.

Jak zabránit zhnědnutí šťávy?

Zhnědnutí je způsobeno oxidací. Šťávu konzumujte ihned. Přidejte několik kapek citronové šťávy pro zpomalení procesu. Skladujte v lednici ve skleněné nebo porcelánové nádobě.

Mohu používat přístroj bez nádoby na dužinu?

Ne, přístroj nesmí být používán bez správně nasazené nádoby na dužinu. To je součástí bezpečnostních pokynů.

Jaké ovoce mohu vkládat bez loupání?

Jablka a hrušky lze vkládat celé nebo ve velkých kusech bez loupání a odstraňování jader. Citrusy je třeba oloupat. Hrozny se oddělí na bobule. Rybíz celý bez drcení.

Co dělat, když přístroj vibruje nebo vydává neobvyklý hluk?

Okamžitě přístroj zastavte. Může to znamenat ucpání nebo nesprávnou montáž. Zkontrolujte, zda jsou všechny součásti správně usazeny a že dužina neblokuje šnek. Pokud hluk přetrvává, kontaktujte autorizované servisní středisko.

Je přístroj v záruce?

Nedodržení bezpečnostních pokynů ruší záruku. Pro všechny opravy kontaktujte autorizované servisní středisko. Nepokoušejte se opravovat přístroj sami.

NÁVOD K OBSLUZE LO3000 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Napětí 220–240 V ~ 50/60 Hz
Přikon 150 W
Hlučnost ≤65 dB
Doba nepřetržitého provozu (KB) max. 10 min.

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nenechávejte spotřebič bez dozoru, pokud je zapnutý, popřípadě zapojený do zásuvky elektrického napětí.
• Před připojením nebo vypojením spotřebiče ze zásuvky elektrického napětí se ujistěte, že je vypínač v poloze vypnuto.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby. Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Před čištěním a po použití spotřebič vypněte, vypojte ze zásuvky elektrického napětí a nechte vychladnout.
• Nenechávejte přívodní kabel viset volně přes hranu pracovní desky. Dbejte na to, aby se nedotýkal horkých povrchů. Nenechávejte spotřebič viset na přívodním kabelu.

CZ

concept

concept

CZ

• Nepoužívejte spotřebič bez správně nasazené nádoby na dužninu.
• Spotřebič obsahuje ostré části. Při čištění dbejte zvýšené opatrnosti.
• Kprotlačování potravin vstupním otvorem používejte vždy pěchovadlo. Nikdy neprotlačujte potraviny prsty, vidličkou, lžící, nožem nebo jiným předmětem.
• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.
• Nepoužívejte spotřebič, pokud nepracuje správně, byl-li upuštěn, poškozen nebo ponořen do kapaliny. Nechte ho přezkoušet a opravit autorizovaným servisním střediskem.
• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.
• Spotřebič nepoužívejte ve venkovním prostředí.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.
• Spotřebič pokládejte na stabilní rovný povrch.
• Neopravujte spotřebič sami. Obratte se na autorizovaný servis.
• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu. Děti si se spotřebičem nesmějí hrát.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Přívodní šňůra
2 Displej
3 Télo prístroje
4 Uzamykací knoflik
5 Nadoba na tekutiny
6 Nádoba na dužinu
7 Zadnikryt
8 Šnek
9 Pěchovadlo
10 Tác na ovoce
11 Tělo odštavňovače
12 Předni kryt
13 Výpust šťávy

Kontrolní panel

A. REV- zpětná funkce použijte pokud dužina není hladká nebo se zasekává.
B. OFF- tlačitko vypnuti.
C. Soft- nizsi rychlost 65 ot./min ± 20% ( pro odštavňování měkkého ovoce- pomeranč, hrozny, vodní meloun nebo malá rajčata.
D. Hard- vyšší rychlost 80 ot./min ±20% ( pro odstavňování tvrdšího ovoce a zeleniny- mrkev,celer,jablka atd.).

CZ

concept

concept

CZ

NÁVOD K OBSLUZE

UPOZORNÉNÍ

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů zvenčí otrít vlhkým hadříkem a všechny odnímatelné části umýt v teplé vodě.

Spotřebič obsahuje ostré části. Pří čištění dbejte zvýšené opatnosti.

Spotřebič a jeho příslušenství nejsou vhodné pro použití v mikrovlnné troubě.

Tipy k připravě šťávy

• Kupujte jen nejčerstvějsi ovoce a zeleninu.
- Ovoce a zelenina obsahují hodnotné vitamíny a minerály, které se znehodnocují při kontaktu s kyslíkem a světlem. Pijte štávu ihned po jejím vylisování. Je-li nezbytné štávu několik hodin skladovat, dejte ji do ledničky v porcelánovém nebo skleněném nádobi. Přidáním citrónové štávy zlepšite její schopnost konzervace.
- Dužinu můžete použit na přípravu jiných jídel (džemy, kompoty atd.).
- Je-li ovoce velmi vodnaté (melouny atd.), vkládejte je pomalu, abyste z ného vylisovali co nejvice štávy.
- Odštavňujete-li velmi zralé ovoce, může se stát, že štávy bude málo. V tomto případě je nezbytné, abyste ovoce zpracovávali velmi pomalu, aby štáva mohla odtékat snadněji a nedocházelo k ucpávání spotřebiče.
- Je obvyklé, že při zpracovávání jablek a banánů se nevylisuje čistá šťáva.

Odštavňování

Poznámka: Spotřebič může být zapnut, jen když jsou všechny komponenty spotřebiče správně usazené.

1. Umístěte spotřebič na stabilní povrch.

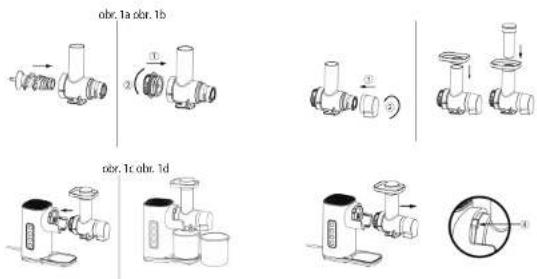

2. Vložte šnek do těla odstavňovače a uzavřete zadním krytem viz obrázek 1a.
3. Nasadte i prední kryt a tác na ovoce viz obr.1b.
4. Nasadte tělo odštavňovače na tělo přístroje viz 1c, po správném nasazení by mělo být slyšet "klik" viz. obr. 1d.
5. Umistěte nádobu na tekutinu ( menší) a nádobu na dužinu ( větší) viz 1c.
6. Do vstupniho otvoru pomalu vsunujte omyté kousky potravin.

Jablka a hrušky můžete vkládat celé nebo nakrájené na větší kusy. Nemusíte je loupat ani odstraňovat jádra. Citrusy zbavte slupky, hrozny vina nejdríve otrhejte a vkládejte jednotlivé kulicky. Pri odstávnování rybizu můžete vkládat celé trsy. Je obtižné ziskat šťávu z banánu, avokáda, ostruzin, fiků, lilku, jahod apod.

Upozornění: K protlačování potravin vstupním otvorem používejte vždy pěchovadlo. Nlkdy neprotlačujte potraviny prsty, vidlickou, lžici, nožem nebo jiným předmětem.

POZÓRI

Pokud se během odštavňování výrazně zvýší hlučnost spotřebiče nebo docházi k silnějším vibracím, ihned spotřebič vyčistěte!

1. Po použití vypněte spotřebič, vypojte ho ze zásuvky elektrického napětí, odstraňte zbylou dužninu a jednotlivé části očistěte (viz odstavec Čištění a údržba).

Upozornění: Hotová Štáva je určena k okamžité spotřebě, protože na vzduchu velmi rychle oxiduje, což může zhoršít její chuť, změnit barvu, a především snížit její nutriční hodnotu. Štáva z jablek nebo hrušek rychle hnědne, přidáním několika kapek citrónu se tento proces zpomali.

Skřípavé zvuky, které mohou vycházet z uložení šneku ve víku, odstraníte přidáním kapky oleje na hrot šneku.

Nádoba na štávu není určena k uchovávání štávy nebo jiných potraviní

Jak použivat:

1. Stisknete HARD nebo SOFT aby prístroj začal pracovat. Prístroj by měl být v činnosti maximálné 10 minut.
2. Stisknutim OFF prístroj vypnete.
3. Stiskněte REV pokud se dužina zasekává nebo není hladká. Po 10 vterinách se funkce automaticky vypne. Poté můžete opět začlt odštavňovat zmáčknutím tlačítka SOFT/HARD.
4. Ve chvili kdy již nevytéká žadná tekutina, vypněte přístroj. Počkejte dokud se nedotoči šnek a pak uzavřete výpust šťávy. Poté odeberte nádobu na šťávu.

ČIŠTĚNÍ A ÚDRŽBA

Před každým čisténím spotřebíče vytáhněte přívodní kabel z elektrické zásuvky!

K čistění povrchu spotřebiče použivejte pouze vlhký hadřík, žádné čisticí prostředky nebo tvrdé předměty, protože mohou povrch spotřebiče poškodit!

Odnimatelné části umyjte v teplé vodě. Stiskněte uzamykaci knoflik a odeberte celé odšťavnovací tělo. Poté odeberte tác na ovoce a pěchovadlo. Poté odeberte přední kryt, šneka a zadní kryt. Každý díl zvlást pečlivé umyjte.

Nikdy nečistěte tělo spotřebiče pod tekoucí vodou, neoplachujte ho ani neponořujte do vodyl

ŘEŠENÍ POTIŽI

Problém Příčina Řešení
Motor nepracuje.	Špatné nebo málo zasunutá zástrčka do zásuvky.	Zkontrolujte připojení zástrcky.
	Zásuvka není napájena.	Zkontrolujte přitomnost napěti, např. jiným spotřebičem.
	Motor běžel prilíš dlouhou dobu. Nechte spotřebić vypnutý.
	Poškozený přivodní kabel.	Dejte jej přezkoušet a opravit autorizovaným servisním střediskem.
Motor prestal pracovat.	Je vloženo prilíš tvridé ovoce. Odeberte toto ovoce..

concept

concept

SERVIS

Údržbu rozsählejsího charakteru nebo opravu, která vyžaduje zásah do vnitřních části výrobku, musí provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sačky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotrebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepafílo do domáčho odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajistěním spravné likvidace tohoto výrobku pomůžete zabránit savitavním důsledkům pro životní prostříd a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistite u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Tento vyrobek splňuje veškeré základní požadavky směrníc EU, které se na něj vztahuji.

Zmény v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Pod'akovanie

Technické parametre
Napátle 220-240 V ~ 50/60 Hz
Prikon 150 W
Hlučnost' ≤65 dB
Doba nepretržitého používania (KB) „MAX“. 10 min.

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

Prv než uvedlete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov zvonka pretrič vlnkou handričkou a všetky odnímatelné časti umyt v teplej vode.

Spotrebič obsahuje ostré časti. Pri čistení budte velmi opatrní.

Je tažké získat stavu z banana, avokáda, ostružin, fig, baklažana, jahôd a pod.

1. Po použiti vypnite spotrebić, odpojte ho zo zásuvky elektrického napätia, odstránte zvyšnú dužinu a jednotlivé časti vyčistite (pozri odsek Čistenie a údržba)

Pred čistením spotrebiča vytiahnite privodný kabel z elektrickej zasuvkyl
Povrch spotrebiča čistite iba vlhkou handričkou, nikdy čistiacimi prípravkami ani tvrdými predmetmi, aby ste nepoškodili povrch spotrebical
Odnímatelné časti umyte v teplej vode. Stisknéte uzamykací knoflik a odeberte celé odštavňovací tělo. Poté odeberte tác na ovoce a péchovadlo. Poté odeberte přední kryt, šneka a zadní kryt. Každý díl zvlášť pečlivé umyjte.

RIEŠENIE PROBLÉMOV

Concept kód Český název Anglický název
42394936 Motor s převodovkou LO3000	Motor DC LO3000
42394937 Elektronika ovládání LO3000	PCB control LO3000
42394938 Elektronika napájení LO3000	PCB power LO3000
42394939 Pěchovadlo LO3000	Pusher LO3000
42394940 Šnek LO3000	Auger LO3000
42394941 Spojka LO3000	Connection head LO3000
42394942 Těsnění spojky LO3000	Sealing ring LO3000
42394943 Tělo odštavňovače LO3000	Juicing body LO3000
42394944 Uzávěr odtoku LO3000	Jouice spout LO3000
42394945 Přední kryt- odtok LO3000 Front cover LO3000
42394946 Nádoba na odpad LO3000	Pulp collector jug LO3000
42394947 Nádoba na šťávu LO3000 Juice cup complete LO3000
