| Typ výrobku | Benzínový křovinořez |
| Značka | PowerPlus |
| Model | POWEG8012 |
| Typ motoru | Dvoudobý motor chlazený vzduchem |
| Zdvihový objem | 42,7 cm³ |
| Výkon | 1,25 kW |
| Palivo | Směs bezolovnatého benzínu a dvoudobého oleje (40:1) |
| Objem nádrže | 0,95 L |
| Šířka řezu (strunová hlava) | 460 mm |
| Šířka řezu (kovový nůž) | 255 mm |
| Průměr struny | 2,4 mm |
| Otáčky (strunová hlava) | 8000 min⁻¹ |
| Otáčky (nůž) | 8500 min⁻¹ |
| Zapalovací svíčka | CDK |
| Hladina akustického tlaku | 88 dB(A) |
| Zaručená hladina akustického výkonu | 110 dB(A) |
| Vibrace | 7,5 m/s² (K=1,5 m/s²) |
| Záruka | 24 měsíců |
| Dodávané příslušenství | Dvojitý postroj, struna, kovový nůž, nástavec na zapalovací svíčku, šroubovák, plochý klíč, imbusové klíče, nádobka |
| Bezpečnost | Ochranný kryt, bezpečnostní spínač, zastavení motoru, postroj |
| Běžná údržba | Čištění vzduchového filtru, seřízení zapalovací svíčky, čištění po použití |
Často kladené otázky - POWEG8012 PowerPlus
Dotazy uživatelů ohledně POWEG8012 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Křovinořez ve formátu PDF zdarma! Najděte svůj návod POWEG8012 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWEG8012 značky PowerPlus.
NÁVOD K OBSLUZE POWEG8012 PowerPlus
7.1 Obouruční vidlicový držák 5
7.3 Montáž vyžínače (Obr. 2)....5
7.4 Montáž řezného listu (Obr. 3) 5
7.5 Instalace chrániče před úlomky (Obr. 4)......6
7.6 Nastavení postroje....6
8 PALIVO A MAZIVA 6
8.1 Palivo....6
8.1.1 Směs benzínu a oleje v poměru 40:1....6
9 OBSLUHA 7
9.1 Provoz zařízení....7
9.2 Používání popruhu....7
9.3 Spouštění stroje (Studený motor)....7
9.4 Spouštění stroje (teplý motor) 8
9.5 Vypnutí stroje....8
9.6 Kontrola volnoběhu motoru 8
9.7 Obecné provozní pokyny....8
9.8 Práce s pružinovým vřetenem....8
9.8.1 Prodlužování řezací struny....8
9.9 Práce s kovovým řezacím listem....9
10 ČIŠTĚNÍ A ÚDRŽBA....9
10.1 Čištění zařízení....9
10.2 Vzduchový filtr....9
10.3 Výměna / nastavení zapalovací svíčky 10
POWERPLUS POWEG8012 CS
10.4 Seřízení karburátoru 10
11 ŘEŠENÍ PROBLÉMŮ 10
12 TECHNICKÉ ÚDAJE....11
13 HLUČNOST....11
14 PŘEPRAVA....11
15 USKLADNĚNÍ ..... 12
16 NOVÉ ZAHÁJENÍ PROVOZU....12
17 ZÁRUKA....13
18 ŽIVOTNÍ PROSTŘEDÍ......13
19 PROHLÁŠENÍ O SHODĚ 14

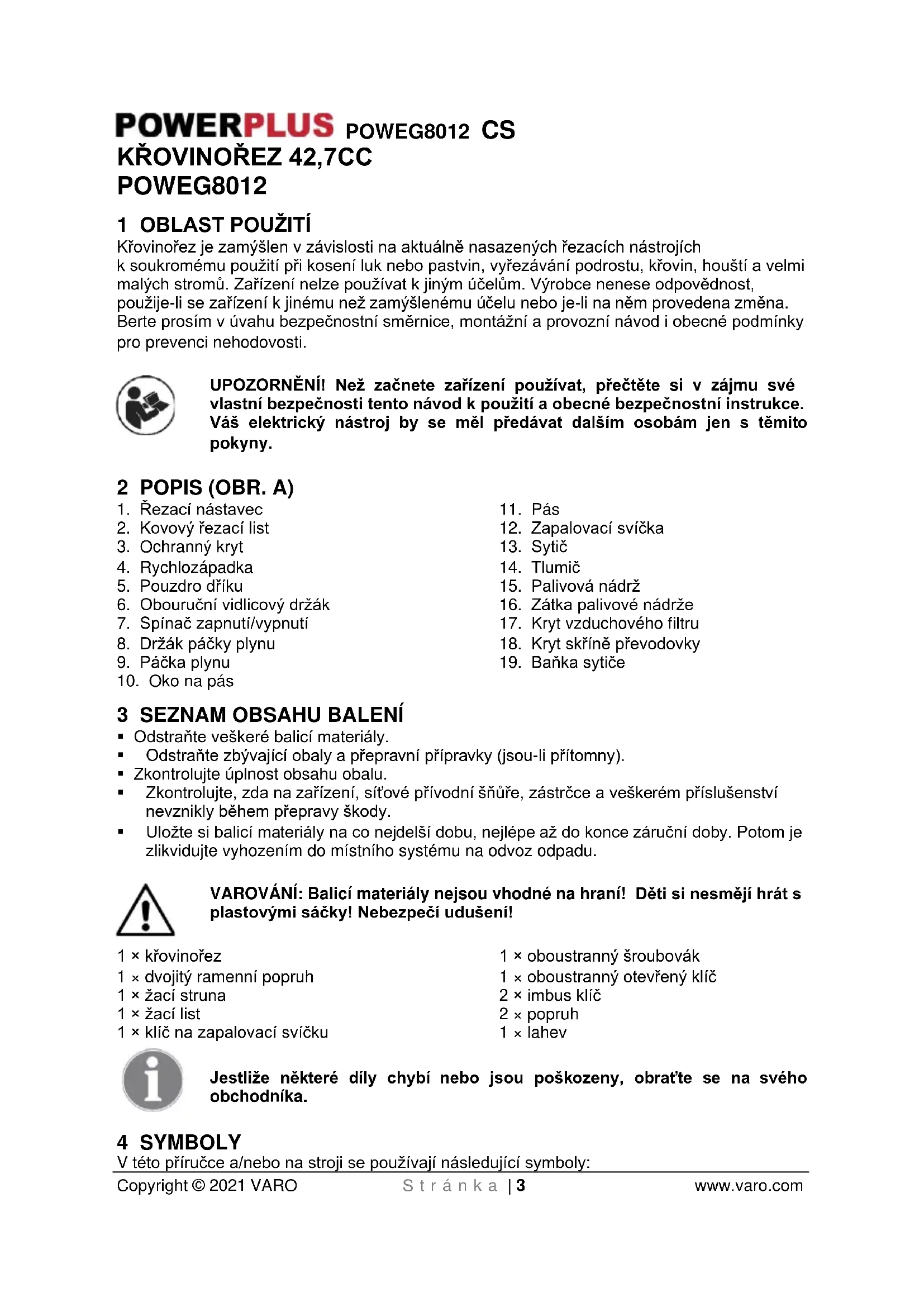

POWERPLUS POWEG8012 CS KŘOVINOŘEZ 42,7CC POWEG8012
1 OBLAST POUŽITÍ
Křovinořez je zamýšlen v závislosti na aktuálně nasazených řezacích nástrojích k soukromému použití při kosení luk nebo pastvin, vyřezávání podrostu, křovin, houští a velmi malých stromů. Zařízení nelze používat k jiným účelům. Výrobce nenese odpovědnost, použije-li se zařízení k jinému než zamýšlenému účelu nebo je-li na něm provedena změna. Berte prosím v úvahu bezpečnostní směrnice, montážní a provozní návod i obecné podmínky pro prevenci nehodovosti.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBR. A)
- Řezací nástavec
- Kovový řezací list
- Ochranný kryt
- Rychlozápadka
- Pouzdro dříku
- Obouruční vidlicový držák
- Spínač zapnutí/vypnutí
- Držák páčky plynu
- Páčka plynu
- Oko na pás
- Pás
- Zapalovací svíčka
- Sytič
- Tlumič
- Palivová nádrž
- Zátka palivové nádrže
- Kryt vzduchového filtru
- Kryt skříně převodovky
- Baňka sytiče
3 SEZNAM OBSAHU BALENÍ
- Odstraňte veškeré balicí materiály.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu obalu. - Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.
VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1 × křovinořez
1 × dvojitý ramenní popruh
1 × žací struna
1 × žací list
1 × klíč na zapalovací svíčku
1 × oboustranný šroubovák
1 × oboustranný otevřený klíč
2 × imbus klíč
2 × popruh
1 × lahev
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V této příručce a/nebo na stroji se používají následující symboly:
POWERPLUS POWEG8012 CS
 | Před použitím si přečtěte návod k použití. |  | Noste pevnou obuv s protiskluznými podrážkami! | ||
 | Označuje riziko úrazu nebo poškození nástroje. |  | Noste schválené pomůcky na ochranu sluchu a bezpečnostní brýle. | ||
 | |||||
 | V souladu se základními platnými bezpečnostními normami Evropských směrnic. | — |  | Noste dobré a pevné rukavice! | |
 | Při použití zachovávejte vzdálenost minimálně 15 m mezi strojem a třetími osobami. |  | POZOR na riziko požáru! Benzín a jeho výpary se snadno vznítí! | ||
 | Dávejte pozor na částice odletující od řezacího zařízení. |  | Výfukové plyny jsou jedovaté a mohou způsobit udušení! | ||
5 SPECIÁLNÍ BEZPEČNOSTNÍ POKYNY PRO KŘOVINOŘEZY
- ŘIĐTE SE VŠEMI UPOZORNĚNÍMI a pokyny upravujícími provoz a instalaci čepele.
ČEPEL MŮŽE ODSKOČIT ZNAČNOU SILOU OD MATERIÁLU, KTERÝ NEDOKÁŽE PROŘÍZNOUT – můžete přijít o ruce nebo o nohy. Udržujte odstup od okolostojících osob a zvířat na vzdálenost 50 stop (15 metrů) ve všech směrech. Jestliže se čepel za provozu setká s cizími předměty, vypněte motor a nechte čepel se zastavit. Potom zkontrolujte, zda není čepel poškozena. Čepel vždy vyhodťe, je-li pokřivená nebo prasklá.
VYŽÍNAČ A NÁSTAVCE VŽDY PŘED POUŽITÍM PROHLÉDNĚTE – nikdy zařízení nepoužívejte, nebyly-li všechny nástavce řádně nainstalovány.
ČEPEL SĚ PO UVÓLNĚNÍ PÁČKY PLYNU JEŠTĚ SETRVAČNOSTÍ OTÁČÍ – dobíhající čepel může zranit vás nebo okolostojící osoby. Před servisováním čepele vypněte motor a ujistěte se, že se dobíhající čepel zastavila.
■ VAROVÁNÍ! NEPOUŽÍVEJTE JINÉ PALIVO než které se doporučuje v návodu. Vždy se řídte pokyny z tohoto návodu v odstavci o palivu a mazivech. Nikdy nepoužívejte benzín, není-li správně smíšen s olejem pro dvoutaktní motory. Výsledkem bude trvalé poškození motoru a ztráta platnosti záruky výrobce.
■ NEKURTE při doplňování paliva ani při práci se zařízením.
■ NEPROVOZUJTE ZAŘÍZENÍ BEZ TLUMIČE a řádně nainstalovaného krytu tlumiče.
■ NEDOTÝKEJTE SE horkého tlumiče nebo kabelu zapalovací svíčky ani nedovolte, aby s nimi přišly do kontaktu vaše ruce nebo tělo. - NEPROVOZUJTE ZAŘÍZENÍ V NEPOHODLNÝCH POLOHÁCH, když nejste v rovnováze, když máte natažené paže ani jednou rukou. Vždy používejte obě ruce a zařízení držte palci a prsty tak, že jimi uchopíte rukojeti.
- NEZVEDEJTE STRUNOVOU HLAVU nad úroveň země za provozu zařízení. Mohlo by dojít k úrazu pracovníka obsluhy.
ZAŘÍZENÍ NEPOUŽÍVEJTE K ÚČELŮM JINÝM než k vyžínání trávy a úpravám zahrady.
■ NEPROVOZUJTE ZAŘÍZENÍ PO DLOUHOU DOBU. Pravidelně odpočívejte.
■ NEPROVOZUJTE ZAŘÍZENÍ, JSTE-LI POD VLIVEM ALKOHOLU NEBO LĚKŮ.
■ NEPROVOZUJTE ZAŘÍZENÍ, NENÍ-LI NASAZEN ŠTÍT A/NEBO KRYT CHRÁNÍCÍ PŘED ODLETUJÍCÍMI ÚLOMKY A NENÍ–LI V DOBRÉM STAVU.
POWERPLUS POWEG8012 CS
K TOMUTO VÝROBKU NIC NEPŘIDÁVEJTE, NIC Z NĚHO NEODEBÍREJTE A NIC NA NĚM NEMĚNTE. Pokud to uděláte, může dojít k úrazu a/nebo k poškození zařízení a záruka výrobce pozbude platnosti.
- NEPROVOZUJTE zařízení v blízkosti hořlavých kapalin nebo plynů a to ani ve vnitřním ani ve venkovním prostoru. Výsledkem může být výbuch a/nebo požár.
- NEPOUŽÍVEJTE ŽÁDNÝ JINÝ ŘEZACÍ NÁSTAVEC. Používejte pouze naše náhradní díly a naše příslušenství konstruované speciálně za účelem zvýraznění a posílení výkonnosti a provozní bezpečnosti našich výrobku. Pokud tak neučiníte, může být výsledkem špatný výkon a může dojít i k úrazu. Používejte jen strunovou hlavu dodávanou s výrobkem. Nepoužívejte žádný jiný řezací nástavec. Použití podobných nástavců způsobí neplatnost tovární záruky a může vést k vážným úrazům.
6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU
VAROVÁNÍ: Při zacházení s palivy bud'te zvláště opatrní. Jsou hořlavá a jejich páry jsou výbušné. Je třeba dodržovat následující body:
- Používejte jen schválenou nádobu.
- Nikdy nesnímejte zátku palivové nádrže a nedoplňujte palivo za chodu motoru. Nechte součásti výfuku motoru vychladnout a teprve potom tankujte.
- Nekuřte.
- Nikdy do stroje nedoplňujte palivo ve vnitřním prostoru.
- Nikdy neukládejte stroj nebo palivové nádrže v uzavřeném prostoru, kde je otevřený oheň, např. ohřívač vody.
- Jestliže se palivo vyleje, nesnažte se spustit motor, nýbrž přemístěte stroj pryč od místa vylití a teprve potom startujte.
- Po doplnění paliva vždy vraťte na místo zátku palivové nádrže a pevně ji utáhněte.
■ Vypouštíte-li nádrž, je vhodné to udělat venku.
7 MONTÁŽ
7.1 Obouruční vidlicový držák
- Povolte šrouby v rukojeti a vložte ji do držáku tak, jak je patrné z hlavní ilustrace.
■ Znovu utáhněte šrouby a ověřte jejich řádné utažení.
Varování: Ujistěte se, že je držák řádně nasazen a pravidelně jej kontrolujte. Díly, které nejsou řádně namontovány, představují nebezpečí úrazu.
- Namontujte ochranný kryt, jak ukazuje obrázek 1, všimněte si, že šrouby by měly být utaženy.
- Na ochranném krytu už jsou osazeny dva upevňovací šrouby. Nejprve je vyjměte z otvorů, pak ochranný kryt dejte opět na místo a přišroubujte ho k hliníkové trubce (5).
7.3 Montáž vyžínače (Obr. 2)
- Nasadte díl (B) na výstupní nápravu dílu (C).
- Našroubujte cívku (A) do výstupní nápravy a utáhněte ručně.
7.4 Montáž rezného listu (Obr. 3)
- Připevněte horní desku (E) k výstupní nápravě.
- Otáčejte nožovou nápravou, dokud nebude jeden z otvorů v horní desce zarovnán s otvorem ve skříni převodovky (G).
POWERPLUS POWEG8012 CS
Vložte do otvoru (H) pojistný čep tak, aby byla náprava uzamčena. Umístěte nůž (D), spodní desku (C) a skřín desky (B) na výstupní hřídel. Nasadte matici (A). Používejte nástrčný klíč ze sady nástrojů. Držte rukojeť klíče co nejblíže ke krytu nože. Matice je utažena, když se klíč otočí proti směru otáčení (levý závit).
Pozor! Během práce s řezacím zařízením noste vždy pracovní rukavice, abyste se vyhnuli poranění při řezání.
Pozor! Používejte pouze kovové řezací listy, které jsou nepoškozené a nezohýbané.
Řezací list lze sejmout stejným postupem v opačném pořadí.
Pozor! Průměr vrtání řezacího listu musí přesně ladit s průměrem otočného talíře.
7.5 Instalace chrániče před úlomky (Obr. 4)
- Upevněte strunovou řezačku (A) ke štítu (C) šroubem ST3.5x12, jak je znázorněno.
- Připojte prodloužení štítu (B) ke dnu štítu.
7.6 Nastavení postroje
- Na přední straně je snadno dostupná rychlozápadka.
- Vytáhněte červený popruh.
- Boční popruh a jeden ramenní popruh se automaticky uvolní ve stejnou dobu.
8 PALIVO A MAZIVA
8.1 Palivo
Používejte bezolovnatý benzín s olejem pro dvoutaktní motory v poměru 40:1. To zajistí optimální výkon motoru.
Upozornění! Ve svém zařízení nikdy nepoužijte čistý benzín. Mohli byste motor trvale poškodit a ztratit veškeré nároky na záruku za tento výrobek. Nikdy nepoužijte palivovou směs skladovanou déle než 90 dní.
Upozornění! Používejte pouze prvotřídní olej na dvoutakty s mísením v poměru 40:1. Nepoužívejte olej na dvoutakty s doporučeným mísicím poměrem 100:1. V případě poškození způsobeným nedostatečným mazáním nebude možné požadovat záruční plnění.
8.1.1 Směs benzínu a oleje v poměru 40:1
Začněte nalitím oleje do míchací lahve a poté přidáním benzínu, aby se olej dobře promíchal. Lahvičku dobře protřepejte, aby se ingredience dobře promíchaly.
Upozornění! Nedostatečné mazání vylučuje záruční nároky. Benzín a olej je třeba míchat v poměru 40:1.
POWERPLUS POWEG8012 CS
9 OBSLUHA
9.1 Provoz zařízení
Pozor! Nepoužívejte zařízení bez ochranného krytu. Stav zařízení zkontrolujte vždy před jeho použitím.
Než uvedete zařízení do provozu, zkontrolujte jeho bezpečnost, zvláště pokud jde o následující body:
- Spínač zapnutí/vypnutí
- Páčka plynu a její držák
■ Provoz ochranných mechanismů - Pevnost, poškození a opotřebování řezacích součástí
- Rukojeti / páčky – musejí být čistě a suché.
9.2 Používání popruhu
- Nasad'te připojený postroj.
- Zapněte motor, vrat'te páčku škrticí klapky na nejnižší otáčky a připevněte postroj na závěsnou část stroje.
- Upravte délku postroje tak, aby byla čepel řezací hlavy v pracovní poloze rovnoběžná se zemí. Aby se zabránilo pronášení postroje během provozu, upevněte volný konec postroje tak, aby nepředstavoval žádné nebezpečí.
9.3 Spouštění stroje (Studený motor)
Pozor! Nikdy nestartujte potor poblíž čerpací stanice.
Důležité: Před nastartováním zařízení přiřízněte řezací strunu na 13 cm, abyste se vyhnuli přetížení motoru při spouštění.
- Položte zařízení na pevný a rovný povrch. Ujistěte se, že se řezací součásti nedotýkají ničeho na zemi.
- Přepněte hlavní spínač zapnout / vypnout (7) do polohy „ON“.
- Stiskněte baňku startéru 7 až 10krát, dokud nebudou vzduchové bubliny pryč.
- Přepněte páčku sytiče (13) do polohy označené „N“ (CLOSE).
- Zatáhněte několikrát za startovací šňůru, abyste dodali do motoru dostatek směsi paliva a vzduchu. Tahejte, dokud se stroj nerozběhne.
■ Nechte stroj běžet, dokud se dostatečně nezahřeje.
- Páčku sytiče posuňte do napůl otevřené polohy.
- Dejte plný plyn.
- Nechte motor v chodu 10 vteřin, aby se zahřál. Krátce postrčte plynovou páčku (9), motor se přepne na volnoběh.
- Přepněte páčku sytiče (13) do polohy označené " | | |" (ON).
■ Jestliže motor nenastartuje, opakujte kroky 2-10.
Pozor! Jestliže motor nenastartuje po dvou pokusech, zkuste nastartovat bez sytiče. Jestliže nezabere ani to, je motor "přesycen". Řid'te se pokyny uvedenými v kapitole "Údržba a čištění" - "Motor nestartuje".
POWERPLUS POWEG8012 CS
9.4 Spouštění stroje (teplý motor)
Teplý motor se spouští bez sytiče. Startujte stejně jako se studeným motorem, jen použijte startovací napůl otevřenou polohu.
9.5 Vypnutí stroje
■ Povolte páku plynu (9).
■ Vypněte zapalování stiskem na spínači zapnout / vypnout (7).
9.6 Kontrola volnoběhu motoru
Není-li páčka plynu stisknuta, nesmějí se řezací součásti při volnoběhu pohybovat. Pozor! Po vypnutí zařízení se řezací nástavec bude otáčet ještě několik vteřin.
9.7 Obecné provozní pokyny
- Při spouštění stroje a za jeho provozu si držte řezací díly mimo dosah částí těla. Zvláště rukou a nohou.
- Pravidelně odstraňujte nečistoty z ochranného krytu, řezacího nástavce a řezacího mechanismu. Během těchto činností musí být stroj vypnutý.
9.8 Práce s pružinovým vřetenem
Pozor! Používejte jen originální řezací díly. Je zakázáno používat kovový drát namísto plastové struny.
Řezací nástavec držte vždy v blízkosti země a pomalu jím pohybujte sem a tam. Řezací nástavec nedržte pod úhlem a nezvedejte jej do výšky.
- Dlouhou trávu řežte ve vrstvách od špičky dolů.
- Při vyžínání kolem stromů, plotových tyčí nebo jiných překážek pohybujte mechanismem pomalu kolem předmětů a trávu řežte konečky struny.
- Vyhýbejte se kontaktu s pevnými předměty (kameny, zdmi, dřevěnými ploty atd.). Struna se může velmi rychle opotřebovat.
9.8.1 Prodlužování řezací struny
Vaše zařízení je vybaveno automatickým dvoustrunným poklepávacím mechanismem, tj. obě struny se prodlouží, když poklepete řezacím nástavcem o zem. Jsou-li struny na začátku delší než daný řezací průměr, čepel na přiříznutí struny jejich délku automaticky upraví. Pozor!
Z čepele na přiříznutí struny pravidelně odstraňujte nečistoty. Jinak bude řezný účinek omezen.
V případě, že se řezný účinek zmenšuje:
Spust'te motor a držte zařízení nad trávou. Klepněte řezacím nástavcem o zem. Struna se automaticky prodlouží.
■ Pokud strunu nelze prodloužit:
- Vypněte zařízení.
– Zasuňte řádně vřeteno a silně zatáhněte za konec struny.
■ Nevidíte-li konce struny:
– Vyměňte strunové vřeteno.
POWERPLUS POWEG8012 CS
9.9 Práce s kovovým řezacím listem
Pozor! Během práce vždy mějte nasazený popruh a noste vhodné pracovní oblečení. Ubezpečte se, že je řezací list řádně namontován. Poškozené a tupé díly zařízení je třeba vyměnit. Hrozí nebezpečí úrazu.
- Rezací list používejte na volném a plochém povrchu. Pečlivě si zkontrolujte oblasti, na nichž budete pracovat, a odstraňte z nich cizí předměty. Vyhýbejte se kontaktu s kameny, kovem a jinými překážkami. Kovový řezací kotouč by se mohl poškodit a je zde i riziko znětného rázu.
- Během práce držte řezací nástavec blízko nad zemí a zařízením pohybujte jako běžnou kosou ze strany na stranu.
- Řezací nástavec nedržte pod úhlem a nezvedeite jej do výšky.
- Zařízení nepoužíveite na řezání keřů, chrastí nebo nízkého podrostu.
- Pravidelně kontrolujte stav řezacího listu a poškozené řezací listv vyměňujte.
10 ČIŠTĚNÍ A ÚDRŽBA
POZOR! Všechny opravy a údržbu nepopsané v tomto návodu zadávejte profesionální servisní dílně. Používejte jen originální náhradní díly. Veškerou údržbu a čištění je třeba provádět pouze tehdy, když je motor vypnut a zapalování odpojeno. Nebezpečí úrazu! Nechte stroj vychladnout a teprve poté se pouštějte do údržby nebo čištění. Části motoru jsou horké. Hrozí nebezpečí popálení!
■ Tento nástroj vyhovuje příslušným bezpečnostním předpisům.
- Opravy, servis a údržbu musejí provádět výhradně oprávněné servisní dílny / vyškolení profesionálové.
- Při opravách je dovoleno používat pouze originální náhradní díly; jinak obsluze hrozí nebezpečí úrazu.
10.1 Čištění zařízení
Podrobujte své zařízení pravidelnému čištění a péči. Bude vám za to dobře sloužit po dlouhou dobu.
■ Po každé operaci odstraňte z řezacího nástavce trávu a půdu.
- Zařízení čistěte měkkým kartáčkem nebo hadrem.
■ Na zařízení se nesmí stříkat vodou ani se nesmí do vody ponořovat.
- Nepoužívejte prací ani čisticí roztoky. Zařízení se může poškodit. Chemické látky mohou negativně ovlivnit plastové díly zařízení.
10.2 Vzduchový filtr
Vzduchový filtr by měl být pravidelně čištěn s odstraněním prachu a nečistot, aby se předešlo:
■ selhání karburátoru.
■ problémům se startováním.
■ poklesu výkonu motoru.
- zbytečnému opotřebení dílů motoru.
■ neobvyklé spotřebě paliva.
Čištění vzduchového filtru:
- Odsvorkujte kryt vzduchového filtru a vyjměte vzduchový filtr.
- Filtr vymyite v čisté, teplé mýdlové vodě.
- Ujistěte se před opětovným vložením, že filtr je suchý.
- Vzduchový filtr používaný po dlouhou dobu nelze nikdy úplně vyčistit. Proto je čas od času třeba vyměnit vzduchový filtr za nový.
POWERPLUS POWEG8012 CS
Pozor! Nepoužívejte zařízení bez vzduchového filtru. Filtr je třeba udržovat čistý. Poškozený filtr se musí nahradit novým.
10.3 Výměna / nastavení zapalovací svíčky
Pozor! Opotřebované zapalovací svíčky nebo příliš velká vzdálenost mezi kontakty přerušovače snižují výkon motoru.
- Odpojte zařízení.
- Odpojte kabel zapalovací svíčky od zapalovací svíčky.
- Zapalovací svíčku odšroubujte proti směru pohybu hodinových ručiček klíčem na zapalovací svíčky. Nepoužívejte jiný nástroj k tomu, abyste zabránili poškození.
- Použijte kontrolní šablonu (k dostání ve specializovaných obchodech) a zkontrolujte vzdálenost mezi kontakty přerušovače. Vzdálenost musí činit 0,635 mm.
- V případě potřeby upravte vzdálenost opatrným přihnutím zápalné klenby zapalovací svíčky.
- Vyčistěte zapalovací svíčku drátěným kartáčem.
Vložte vyčištěnou a nastavenou zapalovací svíčku nebo vyměňte poškozenou za novou. - Znovu zapojte kabel zapalovací svíčky.
10.4 Seřízení karburátoru
Karburátor byl na optimální výkon seřízen již ve výrobě. Je-li třeba seřídit karburátor znovu, zadejte tuto práci specializované dílně.
11 ŘEŠENÍ PROBLÉMŮ
| PROBLÉM | KONTROLA | STAV | PŘÍČINA | NÁPRAVA |
| ▪ Palivo v karburátoru | ▪ Žádné palivo v karburátoru | ▪ Palivové sítko ucpané▪ Palivové vedení ucpané | ▪ Vyčistěte nebo vyměňte▪ Vyčistěte nebo vyměňte▪ Konzultujte s obchodníkem | |
| ▪ Palivo ve válci | ▪ Žádné palivo ve válci | ▪ Karburátor | ▪ Konzultujte s obchodníkem | |
| Motor má vrtochy - startuje obtížně/nestartu je | ▪ Tlumič vlhký od paliva | ▪ Palivová směs příliš bohatá | ▪ Otevřete sytič▪ Vyčistěte nebo vyměňte vzduchový filtr▪ Nastavení karburátoru | |
| ▪ Jiskra na konci kabelu svíčky | ▪ Žádná jiskra | ▪ Vypnutý proud▪ Elektrický problém▪ Bezpečnostní spínač | ▪ Zapněte spínač▪ Konzultujte s obchodníkem▪ Konzultujte s obchodníkem | |
| ▪ Jiskra na zapalovací svíčce | ▪ Žádná jiskra | ▪ Vzdálenost elektrod zapalovací svíčky je nesprávná▪ Pokrytá uhlíkem▪ Zašpiněná palivem▪ Vadná zapalovací | ▪ Upravte na 0,65 mm▪ Vyčistěte nebo vyměňte▪ Vyčistěte nebo vyměňte▪ Vrat’te zátku na místo |
POWERPLUS POWEG8012 CS
| svíčka | ||||
| Motor běží, ale zhasíná nebo řádně neakceleruje | ▪ Vzduchový filtr | ▪ Vzduchový filtr je znečištěný | ▪ Normální opotřebení | ▪ Vyčistěte nebo vyměňte |
| ▪ Palivový filtr | ▪ Palivový filtr je znečištěný | ▪ Rezidua nečistot v palivu | ▪ Vyměňte | |
| ▪ Palivový filtr | ▪ Palivový otvor ucpán | ▪ Rezidua nečistot v palivu | ▪ Vyčistěte nebo vyměňte | |
| ▪ Zapalovací svíčka | ▪ Zapalovací svíčka znečištěná / opotřebova ná | ▪ Normální opotřebení | ▪ Vyčistěte a seřídte nebo vyměňte | |
| ▪ Karburátor | ▪ Nesprávné seřízení | ▪ Vibrace | ▪ Seřídte | |
| ▪ Chladicí systém | ▪ Přílišné znečištění / úlomky suti | ▪ Rozšířený provoz ve znečištěných / prašných lokalitách | ▪ Vyčistěte | |
| ▪ Sít'ka lapače jisker | ▪ Sítko prasklé nebo perforované | ▪ Normální opotřebení | ▪ Vyměňte | |
| Motor nenabíhá | ▪ nevztahuje se | ▪ nevztahuje se | ▪ Vnitřní problém motoru | ▪ Konzultujte s obchodníkem |
12 TECHNICKÉ ÚDAJE
| Model | POWEG8012 |
| Motor | Vzduchem chlazený dvoutaktní motor |
| Objem válce | 42,7 CC |
| Výkon | 1,25 kW |
| Obsah nádrže | 0,95 L |
| Žnutí navijákovou hlavou: | 460 mm |
| Průměr struny: | 2,4 mm |
| Řezání nožem | 255 mm |
| Rychlost otáčení travního vyžínače | 8000 min-1 |
| Rychlost otáčení křovinořezu | 8500 min-1 |
| Zapalovací svíčka | CDK |
13 HLUČNOST
Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA 88 dB(A) Úroveň akustického výkonu LwA 110 dB(A)
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.
Vibrace
7,5 m/s²
K = 1,5 ~m / s^2
14 PŘEPRAVA
- Vypněte motor při přepravě nástroje.
■ Během přepravy by měla být ochrana přitažena k čepeli.
POWERPLUS POWEG8012 CS
- Během přepravy ve vozidle by měl být nástroj umístěn tak, aby se zabránilo jakémukoli úniku paliva.
- Pokud má být vaše zařízení přepravováno, musí být palivová nádrž zcela vyprázdněna.
- Při vykládání zařízení z vozidla po přepravě dejte pozor, aby motor nedopadl tvrdě na zem. Mohlo by to způsobit vážné poškození palivové nádrže.
15 USKLADNĚNÍ
Upozornění! Nedodržování následujících pokynů může vést k usazeninám v karburátoru a trvalému poškození.
- Vykonávejte všechna doporučení ohledně údržby upřesněné v kapitole „ČIŠTĚNÍ A ÚDRŽBA "
- Čistěte vnější povrch motoru, pouzdro dříku, ochranný kryt a strunový nástavec.
■ Vypustte palivo z nádrže.
- Po vypuštění paliva spustte motor.
- Nechte motor v chodu, dokud se sám nezastaví. V důsledku tohoto postupu nezůstane palivo v karburátoru.
■ Nechte motor chladnout (asi 5 minut).
- Odpoite kabel zapalovací svíčky klíčem na zapalovací svíčky.
- Nalejte trochu oleje na dvoutaktní motory do spalovací komory. Několikrát zatáhněte za startovací šňůru – olej se rozleje do motoru. Vyměňte zapalovací svíčku.
- Skladujte zařízení na chladném a suchém místě vzdáleném od zdrojů ohně, jakým jsou olejové hořáky, ohřívače vody atd.
16 NOVÉ ZAHÁJENÍ PROVOZU
- Vyjměte zapalovací svíčku a rychle zatáhněte za startovací šňůru, abyste odstranili olej ze spalovací komory.
■ Vvčistěte zapalovací svíčku, v případě potřeby ji vyměňte.
- Připravte zařízení k novému zahájení provozu a naplňte nádrž správnou směsí paliva a oleje (40:1).
POWERPLUS POWEG8012 CS
17 ZÁRUKA
- V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 nebo 24 měsíců platná od data jeho zakoupení prvním uživatelem. - Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadých dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
- Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
■ Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
- Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
- Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
- Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
18 ŽIVOTNÍ PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.
POWERPLUS POWEG8012 CS 19 PROHLÁŠENÍ O SHODĚ
VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: KŘOVINOŘEZ benzínový
Výrobní značka: PowerPlus
Model: POWEG8012
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2006/42/EC
2014/30/EU
2000/14/EC Annex V LwA
Measured 106dB(A)
Guaranteed 110dB(A)
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN ISO 11806-1 : 2011
EN ISO 14982 : 2009
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti,
Philippe Vankerkhove
Regulativní postupy - Manažer pro dohled nad řádným jednáním
