NÁVOD K OBSLUZE BM 710 EINHELL

Návod k použití Elektronická příklepová vrtačka BM 710

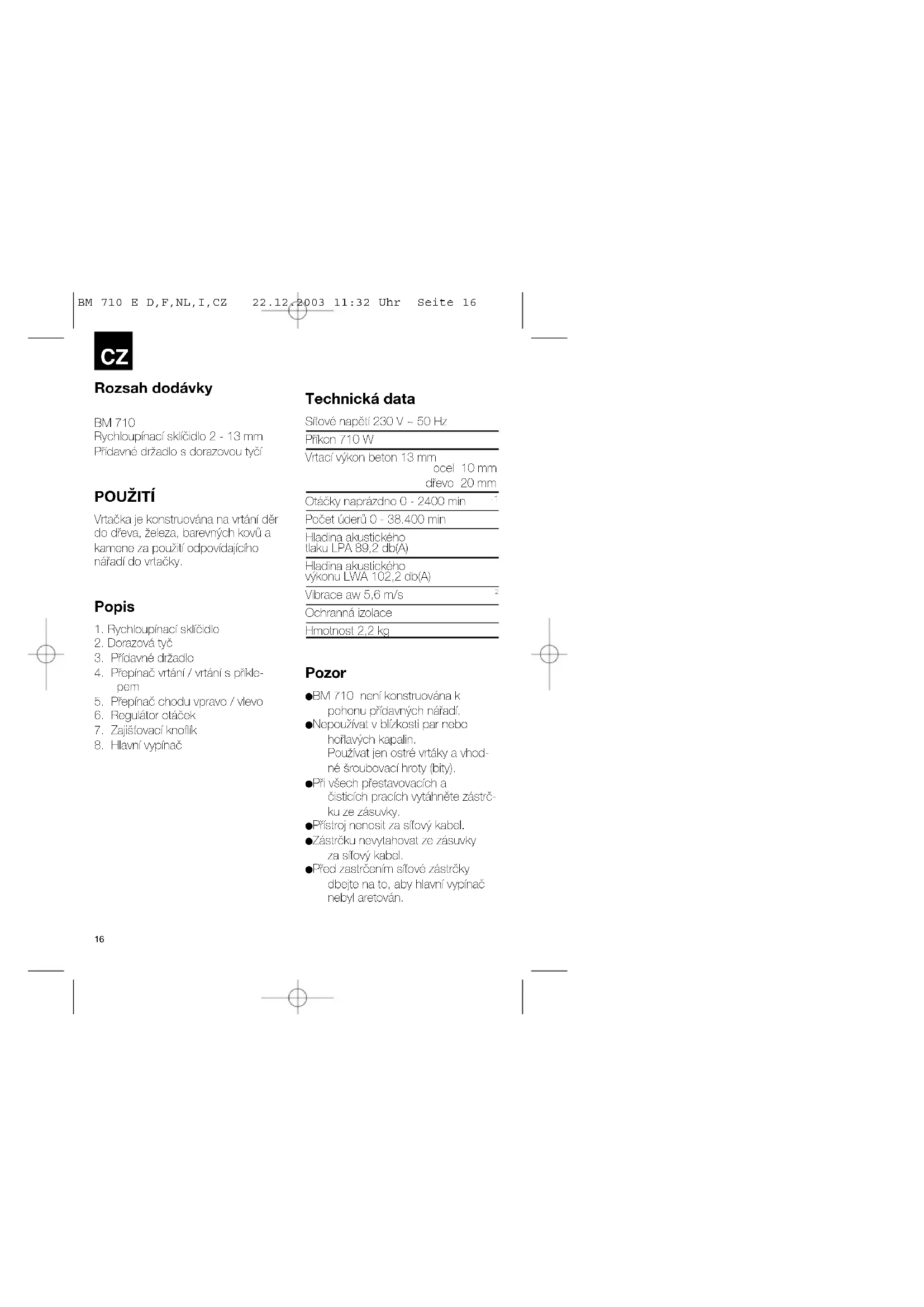

Rozsah dodávky BM 710 Rychloupínací sklíčidlo 2 - 13 mm Přídavné držadlo s dorazovou tyčí POUŽITÍ Vrtačka je konstruována na vrtání děr do dřeva, železa, barevných kovů a kamene za použití odpovídajícího nářadí do vrtačky. Popis

1. Rychloupínací sklíčidlo

4. Přepínač vrtání / vrtání s příkle-

5. Přepínač chodu vpravo / vlevo

7. Zajišťovací knoflík

Technická data Síťové napětí 230 V ~ 50 Hz Příkon 710 W Vrtací výkon beton 13 mm ocel 10 mm dřevo 20 mm Otáčky naprázdno 0 - 2400 min

Počet úderů 0 - 38.400 min Hladina akustického tlaku LPA 89,2 db(A) Hladina akustického výkonu LWA 102,2 db(A) Vibrace aw 5,6 m/s

Ochranná izolace Hmotnost 2,2 kg Pozor BM 710 není konstruována k pohonu přídavných nářadí. Nepoužívat v blízkosti par nebo hořlavých kapalin. Používat jen ostré vrtáky a vhod- né šroubovací hroty (bity). Při všech přestavovacích a čisticích pracích vytáhněte zástrč- ku ze zásuvky. Přístroj nenosit za síťový kabel. Zástrčku nevytahovat ze zásuvky za síťový kabel. Před zastrčením síťové zástrčky dbejte na to, aby hlavní vypínač nebyl aretován. BM 710 E D,F,NL,I,CZ 22.12.2003 11:32 Uhr Seite 16CZ

Při použití kabelového bubnu kabel zcela odrolovat. Průřez drátu min 1,5 mm

Stroj nepřetěžovat. Všechny opracovávané obrobky dostatečně zajistěte. Děti nepouštět ke stroji. Dbejte na bezpečné stání na žebřících nebo lešeních při vrtání volně z ruky. Ve zdech, ve kterých je nevidi- telně zabudované vedení proudu, vody nebo plynu nejdříve lokalizo- vat vedení přístrojem na hledání vedení. Noste ochranné brýle a při prašných pracích používejte pra- chovou masku. Opravy smí provádět pouze odborný elektrikář. Používejte pouze originální náh- radní díly. Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto případě jsou pro obsluhu nutná ochranná opaření proti hluku a na ochranu sluchu. Hluk tohoto přístroje je měřen podle EN 50144-1. Vyslané kmity byly zjištěny podle EN 50144-1. Údržba Udržujte vrtačku vždy čistou. K čištění umělých hmot nepoužívejte žíravé prostředky. Při nadměrné tvorbě jisker nechte uhlíkové kartáče překontrolovat odborným servisem. Větrací otvory udržujte čisté. BM 710 E D,F,NL,I,CZ 22.12.2003 11:32 Uhr Seite 17CZ

Otočný spínač v poloze vrtání s příklepem. Přepínat pouze při klidu stroje! Pokyn: při vrtání do dlaždic a dlaždiček nastavit polohu vrtání! Otočný spínač v poloze vrtání. Přepínat pouze při klidu stroje! Za-/vypínač: Zapnout: Zmáčknout vypínač A Trvalý provoz: Vypínač A zajistit zajišťovacím knoflíkem B. Vypnout: Vypínač A krátce zamáčknout. Méně nebo více silným stlačením vypínače A volíte počet otáček. Otáčením rýhovaného šroubu ve vypínači A můžete počet otáček nastavit předem.

Na přístroj označený v návodu poskytujeme záruku 2 let, pro ten případ, že by byl náš výrobek vadný. Tato 2letá lhůta začíná přechodem rizika nebo převzetím přístroje zákazníkem. Předpokladem pro uplatňování záruky je řádná údržba příslušně podle návodu k obsluze a používání našeho přístroje k určenému účelu. Samozřejmě Vám během těchto 2 let zůstanou zachována zákonná záruční práva. Záruka platí na území Spolkové republiky Německo nebo příslušné země regionálního hlavního distribučního partnera jako doplněk lokálně platných zákonných předpisů. V případě potřeby se prosím obrat’te na Vašeho kontaktního partnera regionálního příslušného zákaznického servisu nebo na dole uvedenou servisní adresu. BM 710 E D,F,NL,I,CZ 22.12.2003 11:32 Uhr Seite 2122 Notizen: BM 710 E D,F,NL,I,CZ 22.12.2003 11:32 Uhr Seite 2223

Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobků, také pouze výňatků, je přípustné výhradně se souhlasem firmy ISC GmbH.
