NÁVOD K OBSLUZE BOXI 955 000 SM AMICA

• VÁŽENÝ ZÁKAZNÍKU, Varná deska je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po přečtení návodu, obsluha varné desky nebude problém. Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost. Prosíme Vás o pozorné přečtení návodu k obsluze před uvedením spotřebiče do provozu. Dodržovaní pokynů v něm uvedených Vás ochrání před nepatřičným používáním. Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný. Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se neho- dám. Pozor! Spotřebič obsluhujte pouze po přečtení tohoto návodu. Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřívání místností) je v nesouladu s jeho určením a může být nebezpe- čné. Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.3 OBSAH Základní informace p. 2
• Pokyny týkající se bezpečného používání p. 4
• Popis výrobku p. 9
• Instalování p. 10
• Obsluha p. 16
• Čištění a údržba p. 28
• Činnost v havarijních situacích p. 30

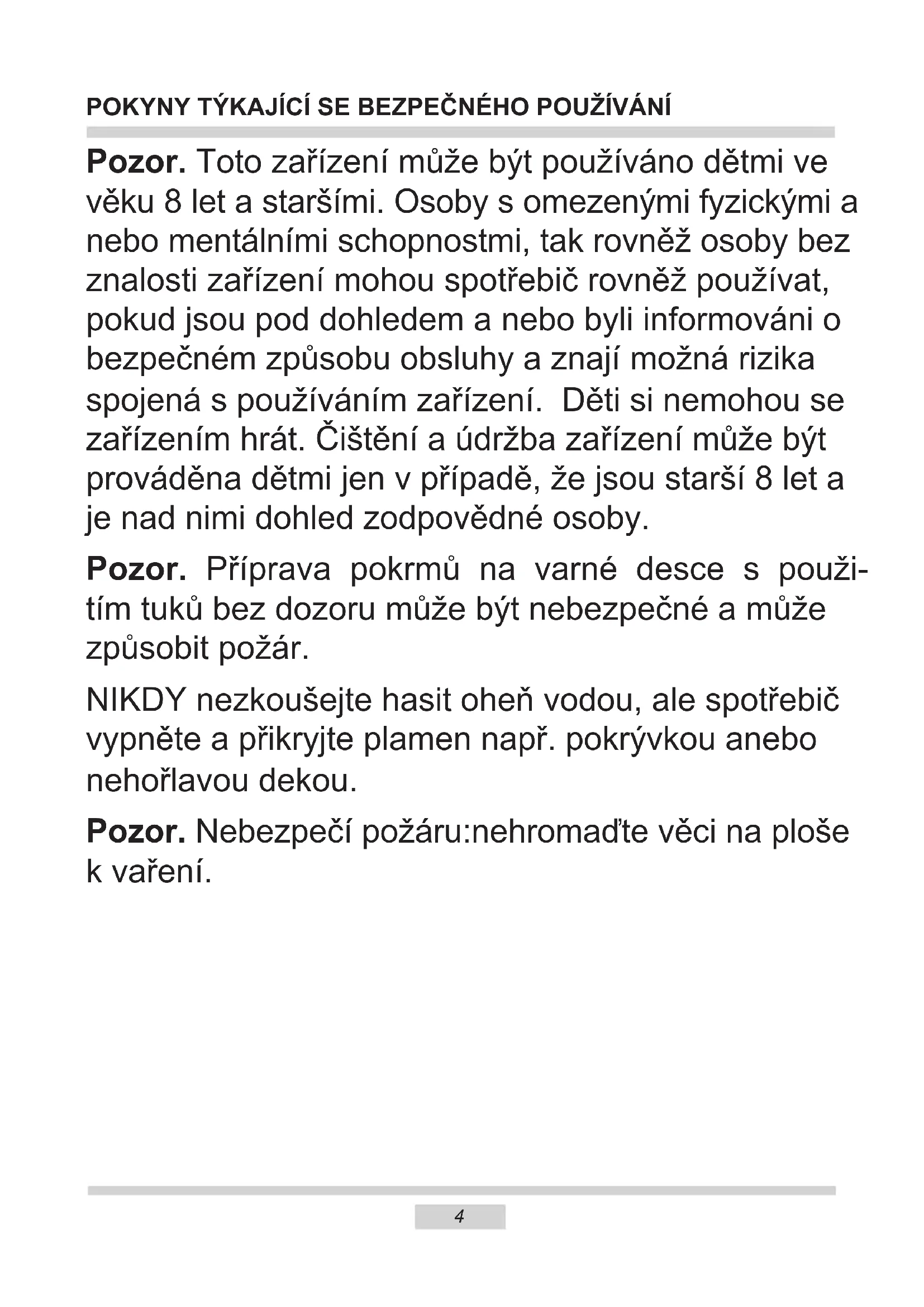

• Technické údaje POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ Pozor. Toto zařízení může být používáno dětmi ve věku 8 let a staršími. Osoby s omezenými fyzickými a nebo mentálními schopnostmi, tak rovněž osoby bez znalosti zařízení mohou spotřebič rovněž používat, pokud jsou pod dohledem a nebo byli informováni o bezpečném způsobu obsluhy a znají možná rizika spojená s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a údržba zařízení může být prováděna dětmi jen v případě, že jsou starší 8 let a je nad nimi dohled zodpovědné osoby. Pozor. Příprava pokrmů na varné desce s použi- tím tuků bez dozoru může být nebezpečné a může způsobit požár. NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou. Pozor. Nebezpečí požáru:nehromaďte věci na ploše k vaření.5 POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ Pozor. Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem. Pozor. Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké. Po požití vypněte varnou desku regulátorem a ne- spoléhejte se na ukázání detektoru nádobí. Zařízení neovládejte vnějšími hodinami anebo ne- závislým systémem dálkového ovládání. K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.6 POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ ● Před prvním použitím indukční varné desky je potřebné přečíst návod k používání. Tímto způsobem si zajistíme bezpečnost a vyhneme se poškození varné desky. ● Jestliže indukční varná deska je používaná v bezprostřední blízkosti radia, televizoru anebo jiného emitujícího zařízení, zkontrolujte, zda je zajištěná správná činnost panelu ovládajícího varnou desku. ● Varnou desku musí zapojit oprávněný instalatér-elektrikář. ● Není dovoleno instalovat varné desky poblíž chladících zařízení. ● Nábytek, ve kterém je umístěna varná deska, musí být odolný vůči teplotě cca 100°C. Týká se to překližek, hran, umělohmotných povrchů, lepidel, jak rovněž laků. ● Varnou desku používejte pouze po jejím vestavění. Tímto způsobem se zabezpečujeme před dotknutím částí, které jsou pod napětím. ● Opravy elektrických spotřebičů mohou provádět pouze specialisté. Neodborně provedené opravy mohou způsobit vážné nebezpečí pro uživatele. ● Spotřebič zbude odpojený od elektrické sítě pouze tehdy, pokud bude vypnutá pojistka anebo zástrčka bude vytáhnutá ze zásuvky. ● Zástrčka napájecího vodiče po instalování varné desky musí být dostupná. ● Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. ● Osoby s implantovanými zařízeními podporujícími životní funkce (např. kardiostimu- látor, inzulinová pumpa anebo náslechový přístroj) se musí přesvědčit, práce těchto zařízení nebude indukční varnou deskou narušena (oblast frekvence činnosti indukční varné desky obnáší 20-50 kHz). ● V případě zániku napětí v síti je zrušeno jakékoliv nastavení. Po opětovném objevení se napětí v síti je doporučovaná opatrnost. Pokud jsou varná pole horká, bude promítaný ukazatel zbytkového tepla „H”, jak rovněž jako při prvním zapnutí klíč blokády. ● Vestavěný do elektronické soustavy ukazatel zbytkového tepla ukazuje, zda je varná deska zapnutá, případně, zda je ještě horká. ● Jestliže se zásuvka nachází poblíž varného pole, dávejte pozor, aby se kabel spotřebiče nedotýkal zahřátých míst. ● Při používáni olejů a tuků nenechávejte varné desky bez dozoru, protože existuje požární ohrožení. ● Nepoužívejte nádob z umělých hmot a hliníkové folie. Roztavují se ve vysokých teplotách a mohou poškodit keramické varné pole. ● Cukr, kyselina citronová, sůl apod. v stálém i kapalném stavu, jak rovněž umělá hmota se nemůže ocitnout na horkém varném poli. ● Jestliže se v důsledku nepozornosti cukr anebo umělá hmota dostane na horké varné pole, v žádném případě není dovoleno vypnout varnou desku, ale seškrabte cukr a umělou hmotu ostrým škrabákem. Chraňte ruce před popařením a poraněním.7 ● Při používání indukční varné desky používejte pouze hrnce a kastroly s plochým dnem, bez hran a výronků, protože v opačném případě může vzniknout poškrábání tabule. ● Hřejný povrch indukční varné desky je odolný vůči tepelnému šoku. Není citlivá ani na chladno ani na horko. ● Vyhýbejte se úpadku předmětů na tabuli varné desky. Bodové údery např. úpadek lahvičky s kořením, může způsobit prasknutí a úlomky keramické tabule. ● Pokud dojde k poškození, kypící jídlo může vniknout do částí indukční varné desky, které jsou pod napětím. ● Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem. ● Není dovolené používat povrchu varné desky jako krájecí desky anebo pracovního stolu. ● Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké. ● Není možné vestavět varnou desku nad pečicí troubou, nad myčkou nádobí, chladničkou a mrazničkou anebo pračkou. ● Jestliže byla varná deska vestavěná do stolní desky, kovové předměty, které se nacházejí ve skřínce, mohou být zahřáté vzduchem vyplývajícím z ventilačního systému varné desky na vysokou teplotu. Z tohoto důvodu se doporučuje použití bezprostředního krytu (viz výkr. 2). ● Dodržujte pokyny týkající se ošetřování a čištění keramické tabule. V případě nesprávného jednání s ní neodpovídáme z titulu záruky. ● Na zapnutou varnou desku nikdy nestavte prázdné varné nádoby, mohlo by vést k po- škození jak hrnce tak i varné zóny. POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ8 Spotřebič byl na čas trans- portu zabezpečený před poškozením. Po vybalení spotřebiče Vás prosíme o odstranění elementů obalu způsobem, který neohrožuje životní prostředí. Všechny materiály použité do balení jsou v 100% pro životní prostředí neškodné, a jsou vhodné k zpětnému získání a označeno je příslušným symbolem. Pozor! Materiály použité pro balení (po- lyetylenové sáčky, pěnový polystyren apod.) v průběhu vybalování nenechávejte v blízkosti dětí. VYBALENÍ p. 324

Takové označení informuje, že toto zařízení, po období jeho používání nemůže být umístěné spolu s jinými odpadky, po- cházejícími z domácího hospo- dářství. Uživatel je povinný ode- vzdat ho osobám zabývajícími se sběrem opotřebovaného elektrického a elektronického zařízení. Provádějící sběr, v tom místní sběrná střediska, obchody a obecní úřady, tvoří systém umožňující ode- vzdávání těchto spotřebičů. Odpovídající zacházení s opotřebovanými elektrickými a elektronickými spotřebiči přispívá k vyhnutí se pro lidské zdraví a přírodního prostře- dí škodlivým konsekvencím, vyplývajícím z přítomnosti nebezpečných složek a ne- správného skladování a přetváření těchto spotřebičů. Tento spotřebič je označený v souladu s Evropskou směrnicí 2012/19/UE a polským zákonem o opotřebovaném elektrickém a elektronickém zařízení symbolem přeškrt- nutého kontejneru na odpady.

Kdo používá energii odpo- vědným způsobem, chrání nejenom domácí rozpočet, ale vědomě a činně půso- bí ve prospěch životního prostředí. Proto pomožme, šetřeme elektrickou energii! A provádí se to následujícím způsobem: ●Používání odpovídajících nádob na vaření. Hrnce s plochým a hrubým dnem umožňují ušetřit až 1/3 elektrické energie. Pamatujte o používání poklice, v opačném případě spotře- ba elektrické energie vzrůstá čtyřnásobně! ●Dbalost o čistotu varných polí a dna hrnců. Nečistoty překážejí v odevzdávání tepla – sil- ně připálené zašpinění se často dá odstranit pouze přípravky, které silně zatěžují přírodní prostředí. ●Vyhýbání se zbytečnému „nahlížení do hrnců”. ●Nevstavením varné desky do bezpro- střední blízkosti chladniček/mrazniček. Spotřeba jejich elektrické energie zbytečně vzrůstá.9

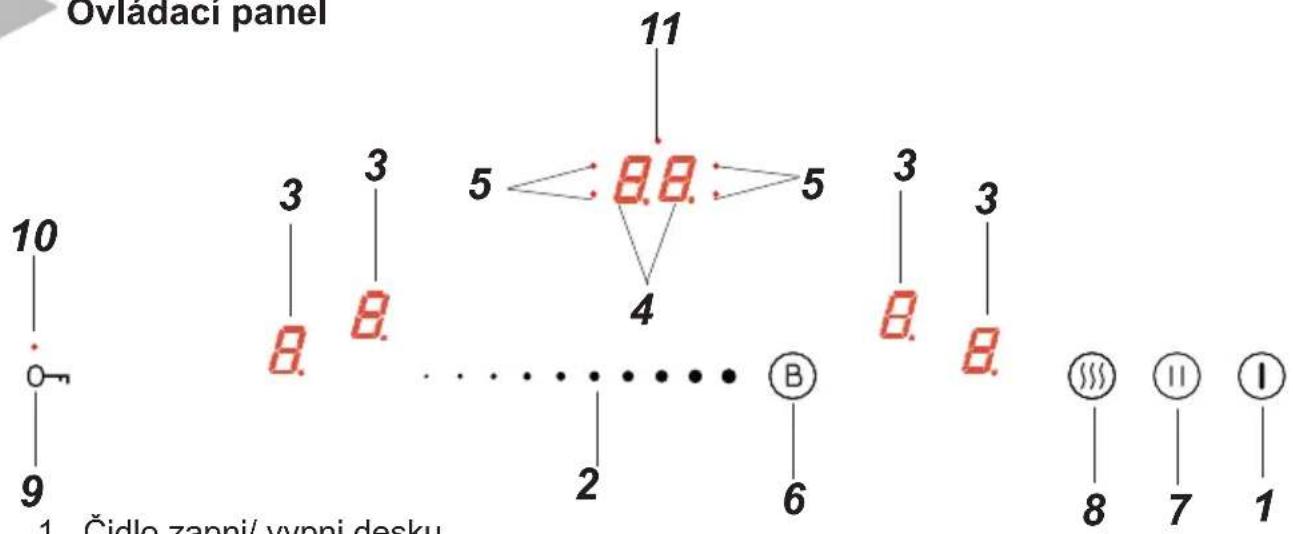

Popis varné desky Ovládací panel

1. Čidlo zapni/ vypni desku

2. Čidlo změny tepelného výkonu

3. Ukazatel varné zóny

5. Signalizační dioda hodin

7. Čidlo funkce pauza

8. Čidlo funkce ohřívání

10. Signalizační dioda čidla klíč

11. Signalizační dioda minutky

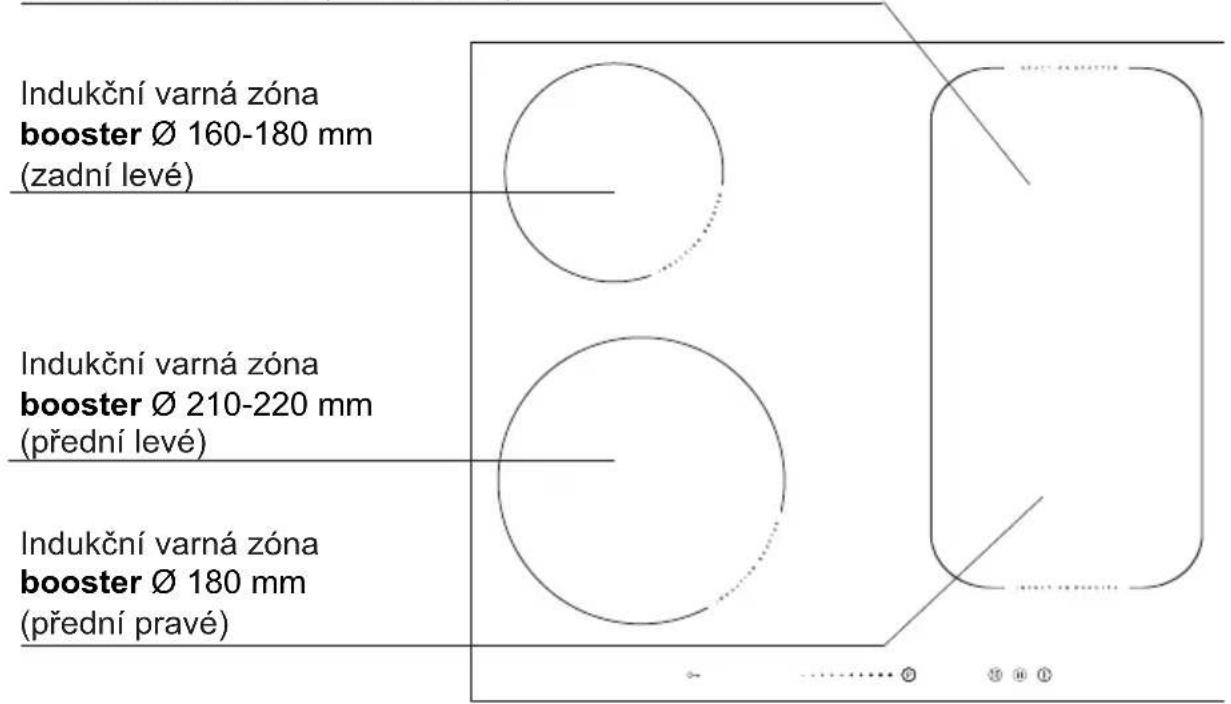

Indukční varná zóna booster Ø 160-180 mm (zadní levé) Indukční varná zóna booster Ø 180 mm (zadní pravé) Indukční varná zóna booster Ø 210-220 mm (přední levé) Indukční varná zóna booster Ø 180 mm (přední pravé)

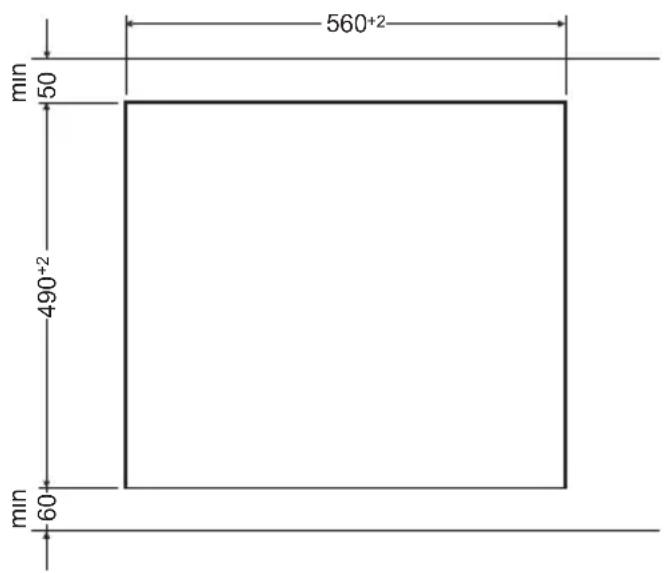

Příprava desky nábytku do vestavění varné desky l Tloušťka stolní desky nábytku se musí pohybovat v rozmezí 28 až 40 mm, hloubka desky min. 600 mm. Stolní deska musí být plochá a správně nivelovaná . Je nutné utěsnit a zajistit stolní desku od strany stěny před zalitím a vlhkem. l Vzdálenost mezi hranou otvoru a hranou stolní desky vpředu by měla být min. 60 mm, a vzadu min. 50 mm. lVzdálenost mezi hranou otvoru a boční nábytkovou stěnou by měla být minimálně 55 mm. l Nábytek musí mít překližku a lepidla do jejího přilepení odolné vůči teplotě 100°C. Nespl- nění této podmínky může způsobit deformaci povrchu anebo odlepení překližky. l Hrany otvoru musí být zabezpečené odolným materiálem vůči pohlcování vlhkosti. lOtvor v desce proveďte v souladu s uvedenými rozměry na výkr. 1. l Pod spodem varné desky ponechejte nejméně 25 mm volného prostoru, aby umožnit odpovídající cirkulaci vzduchu a rovněž z důvodu vyhnutí se přehřátí povrchu okolo varné desky.

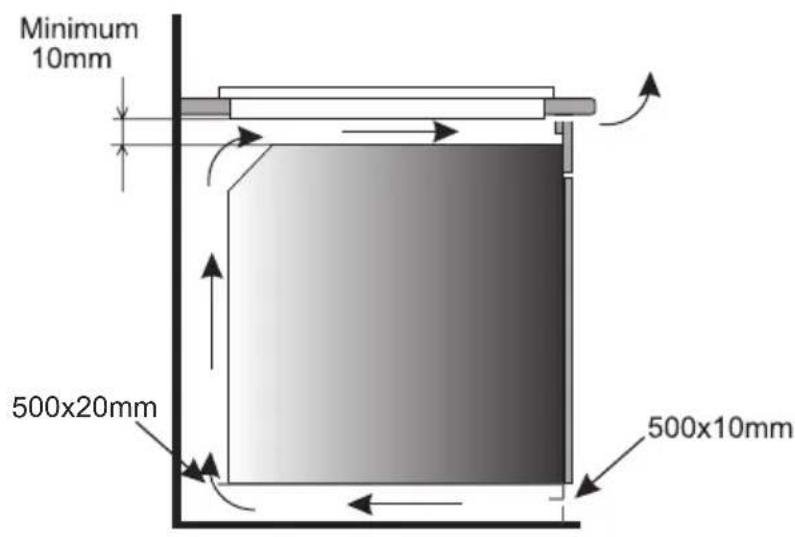

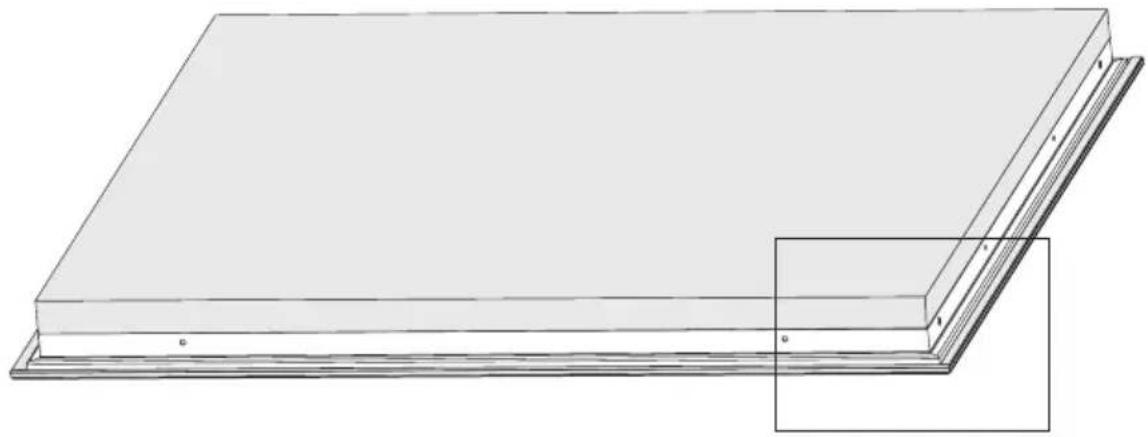

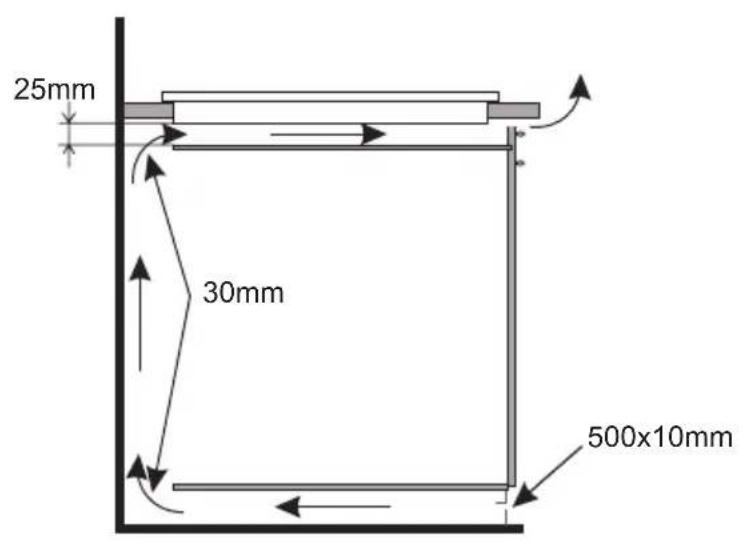

+211 Je zakázané připevnění varné desky nad pečicí troubou bez ventilace. Výkr. 2 Vestavění do desky nosné skříně. Vestavění do pracovní desky nad pečicí troubou s ventilací. INSTALOVÁNÍ 5 10mm÷ 5 10mm÷ 500x10mm 25mm 30mm 500x20mm12 Montáž pěnového těsnění. Vstavení spotřebiče bez těsnění je zakázané. Těsnění umístěte na spotřebiči následujícím způsobem: Před vstavením spotřebiče do kuchyňské vestavby, je zapotřebí zespodu k rámu kuchyňské desky přilepit pěnové těsnění, připojené k spotřebiči. - z těsnění odstraňte ochrannou folii, - poté těsnění přilepte zespodu rámu. (výkr.) INSTALOVÁNÍ13 INSTALOVÁNÍ ● provést spojení desky elektrickým vodičem podle připojeného schématu spojení ● očistěte stolní desku z prachu, vložte desku do otvoru a silně přitlačte k stolní desce (Výkr. 3). Instalování desky Výkr. 3

INSTALOVÁNÍ Připojení varné desky k elektrické instalaci Pozor! Připojení k instalaci může provést pouze kvalikovaný instalatér mající příslušná oprávnění. Zakazuje se samovolné provádění předělávání anebo změn v elektrické instalaci. Pokyny pro instalatéra Varná deska je vybavená přípojnou lištou umožňující volbu odpovídajících spojů pro konkrétní druh napájení elektrickou energií. Přípojná lišta umožňuje následující spojení: - jednofázové 230 V ~ - dvoufázové 400 V 2N ~ - třífázové 400 V 3N ~ Připojení varné desky k příslušnému napájení je možné provedením přemostění svorek na přípojné liště v souladu s umístěným schématem spojů. Schémat spojů je rovněž umístěný na spodní části dolního krytu. Přístup do přípojné lišty je možný po otevření svorkovnicové skřínky. Pamatujte o správném výběru připojovacího vodiče, berouce do úvahy druh připojení a jmenovitý výkon varné desky. Pozor! Pamatujte o nutnosti připojení ochranného obvodu ke svorce přípojné lišty, označené znakem . Elektrická instalace napájející varnou desku musí být zabezpečená příslušně zvoleným zabezpečením a jako dodatečné zabezpečení napájecí linie může být vybavená odpovídajícím vypínačem, který umožňuje vypnutí proudu v havarijní situaci. Před provedením připojení varné desky k elektrické instalaci, je nutné se seznámit s infor- macemi nacházejícími se na popisném štítku a schématu připojení. Jiný způsob připojení varné desky než je ukázaný v schématu může způsobit její poškození. POZOR! Instalatér je povinen vydat uživateli „osvědčení o připojení výrobku k elektrické in- stalaci” (nachází se v záručním listu). Po ukončené instalaci instalatér je také povinen umístit informaci o způsobu provedeného připojení: - jednofázovém, dvojfázovém anebo trojfázovém, - průřezu připojovacího vodiče, - druhu použitého zabezpečení (druh pojistky).15 INSTALOVÁNÍ

SCHÉMA PŘÍPUSTNÝCH ZAPOJENÍ

Pozor! Napětí výhřevných elementů 230V Pozor! V případě každého spoje, ochranný vodič musí být spojený se svorkou Typ / průřez vodiče Ochranná pojistka 1 Pro síť 230 V připojení jedno- fázové s neutrálním vodičem, svorky L1 a L2 spojené můstkem, neutrální vodič do N, ochranný vodič do 1N~ HO5VV-FG 3X 4 mm

min. 30 A 2* Pro síť 230/400V dvoufázové připojení s neutrálním vodičem, neutrální vodič do N, ochranný vodič do 2N~ HO5VV-FG 4X2,5mm

min. 16 A 3* Pro síť 230/400V třífázové připojení s neutrálním vodičem, neutrální vodič do N, ochranný vodič do 3N~ HO5VV-FG 5X1,5mm

min. 16 A L1=R, L2=S, L3=T, N= svorka neutrálního vodiče, = svorka ochranného vodiče

• V případě domácí 3-fázové instalace 230/400V, zbývající vodič připojte do svorky:L3, která není spojená s vnitřní instalací desky.

• Svorky N-N jsou vnitřně spojené, není zapotřebí je můstkovat L1L2

L316 OBSLUHA Před prvním zapnutím varné desky ● nejdříve indukční varnou desku důkladně očistěte. Varné indukční desky ošetřujte jako skleněné povrchy, ● při prvním použití může dojít k přechodnému vylučování zápachu, proto v místnosti zapněte ventilaci anebo otevřete okno, ● obslužné činnosti provádějte při zachovávání bezpečnostních pokynů. Zásady činnosti indukční zóny Elektrický generátor napájí cívku umístěnou uvnitř spotřebiče. Tato cívka vytváří magnetické pole, které je přenášené na nádobu. Magnetické pole způsobuje, že se nádoba zahřívá Tento systém předpokládá používání nádob, jejichž dna jsou citlivá na činnost magnetické- ho pole. Všeobecně se indukční technologie charakterizuje dvěma přednostmi: ● Teplo je emitované výlučně prostřednictvím nádoby, využití tepla je téměř maximální, ● Nevyskytuje se jev tepelné bezvládnosti, protože vaření se automaticky začíná v okamžiku umístění nádoby na varné desce a končí se s okamžikem jejího sejmutí z varné desky. V průběhu normálního používání varné desky mohou vzniknout zvuky různého druhu, které nemají žádný vliv na dobrou práci desky. ● Hvizd nízké frekvence. Zvuk vzniká, když je nádoba prázdná, ztrácí se po nalití vody anebo vložení pokrmu. ● Hvizd vysoké frekvence. Zvuk vzniká v nádobách, které byly vyrobené z mnoha vrstev různých materiálů a zapnutí maximálního tepelného výkonu. Tento zvuk se rovněž zesiluje, pokud současně používáme dvě anebo více varných zón na maximální výkon. Zvuk ztrácí se anebo je méně intenzivní po snížení výkonu. ● Zvuk skřípění. Zvuk vzniká v nádobách, které byly vyrobené z mnoha vrstev různých materiálů. Intenzita zvuku závisí od způsobu vaření. ● Zvuk zvonění. Zvuk vzniká během práce ventilátoru chladícího elektronické systémy. Zvuky, které mohou být slyšitelné v průběhu správné exploatace vznikají z práce chladicího ventilátoru, rozměrů nádob a materiálu, z kterého bylo vyrobené, způsobu vaření pokrmů a zapnutého tepelného výkonu. Tyto zvuky nejsou normálním jevem a nejsou poruchami varné desky.17 OBSLUHA Jestliže na varné zóně nebudou umístěny hrnce anebo na nich byly umístěny neod- povídající hrnce, na displeji se objeví symbol . Zóna nebude zapnutá Jestliže v průběhu 90 sekundy nebude detekovaný hrnec, operace zapnutí varné desky bude zrušena. Pro vypnutí varné zóny, proveďte tuto operaci prostřednictvím ovladače čidla, a ne pouze sejmutím hrnce. Detektor přítomnosti hrnce v indukčním poli Detektor přítomnosti hrnce je instalovaný ve varných deskách obsahujících indukční zóny. V průběhu práce varné desky detektor přítomnosti hrnce automaticky začíná anebo zastavuje vylučování tepla v zóně vaření v okamžiku umístění hrnce na varné desce anebo jeho sejmutí z varné desky. Zajišťuje to větší energetickou úsporu. ●Jestliže je varná zóna používaná ve spojení s odpovídajícím hrncem, na displeji je uváděná úroveň tepla. ●Indukce vyžaduje používání hrnců přesně přizpůsobených, vybavených dnem z magnetic- kého materiálu (Tabulka) Detektor hrnce nepracuje jakčidlo zapnutí/vypnutí varné desky. Věnujte pozornost, aby při zapínání a vypínání, jak rovněž při nastavování stupně výkonu ohřevu vždy stlačovat pouze jedno čidlo. V případě současného stlačení většího počtu čidel (s výjimkou hodin a klíče), systém ignoruje ovládací signály, a při dlouhodobém stlačování uvolňuje signál poruchy. Po ukončení používání vypněte varnou zónu regulátorem a nespoléhejte se na údaje detektoru nádob. Indukční varná deska je vybavená čidly obsluhované dotknutí prstem označených povrchů. Každé přesměrování čidla je potvrzované akustickým signálem. Zabezpečující zařízení: Jestliže varná deska byla instalovaná podle pravidel a je správně používaná, je jen zřídka potřebné zabezpečující zařízení. Ventilátor: slouží pro ochranu a zchlazování ovládacích a napájejících elementů. Může pracovat při dvou různých rychlostech, je činný automatickým způsobem. Ventilátor pracuje tehdy, když varné zóny jsou zapnuté a funguje při vypnuté desce do okamžiku dostatečného ochlazení elektronického systému. Tranzistor: Teplota elektronických elementů je nepřetržitě měřená prostřednictvím sondy. Jestliže teplo vzrůstá w nebezpečným způsobem, tato soustava automaticky snižuje výkon var- né zóny anebo odpojí varné zóny nacházející se nejblíže zahřátých elektronických elementů. Detekce: detektor přítomnosti hrnce umožňuje práci varné desky, a tím samým ohřívání. Malé předměty umístěné na varné zóně (např. lžička, nůž, prstýnek...) nebudou považované za hrnce a varná nebude zapnutá.18 OBSLUHA Odpovídající kvalita hrnců je základní podmínkou pro získání vysoké efektivnosti práce varné desky. Charakteristika nádob. ● Vždy používejte hrnce vysoké kvality, s ideálně plochým dnem: používání nádob tohoto druhu předchází vzniku bodů s příliš vysokou teplotou, ve kterých by se pokrmy vaření mohly připalovat.Hrnce a pánve se zesílenými kovovými stěnami zajišťují výborný rozklad tepla. ● Věnujte pozornost tomu, aby dna nádob byla suchá: v průběhu naplňování hrnce anebo během používání nádoby vyjmuté z chladničky zkontrolujte před jejím umístěním na varné desce, zda povrch dna je úplně suchý. Umožní to vyhnout se zašpinění povrchu varné desky. ● Poklička na hrnci předchází úniku tepla a tímto způsobem zkracuje čas ohřívání a snižuje spotřebu elektrické energie. ● Pro zjištění zda nádoby jsou odpovídající, zkontrolujte, zda dno nádoby je přitahováno magnetem. ● Pro zajištění optimální kontroly teploty indukčním modulem dno nádoby musí být ploché. ● Vypuklé dno hrnce anebo hlubokoko vytisknuté logo výrobce mají negativní vliv na kontrolování teploty indukčním modulem a mohou způsobit přehřátí nádob. ● Nepoužívejte poškozené nádoby např. se zdeformovaným dnem v důsledku nad- měrné teploty. ● Používajíce velké nádoby s ferromagnetickým dnem, jehož průměr je menší od celko- vého průměru nádoby, ohřívá se pouze ferromagnetická část nádoby. Způsobuje to situaci, ve které není možné rovnoměrné rozvádění tepla v nádobě. Ferromagnetická zóna v dnu nádoby je zmenšená z důvodu v něj umístěných hliníkových elementů, proto také dodávané množství tepla může být menší. Mohou se vyskytnout problémy se zaznamenáním nádoby anebo nádoba nebude vůbec zaznamenaná. Průměr ferromagnetické části nádoby musí být přizpůsobený k velikosti varné zóny, s cílem získání optimálních výsledků vaření. V případě, kdy nádoba nebyla zaznamenána ve varné zóně, doporučuje se její vy- zkoušení ve varné zóně s příslušně menším průměrem. Volba nádob na vaření v indukční zóně19 OBSLUHA Označení na kuchy- ňských nádobách Zkontrolujte, zda se na etiketě nachází znak informující , že hrnek je vhodný pro indukční varné desky Používejte magnetické hrnce (z emailovaného ple- chu, ferritové nerezavějící oceli, z litiny), zkontrolujte přiložením magnetu do dna hrnce (musí přilehnout) Nerezavějící ocel Nereaguje na přítomnost hrnce S výjimkou hrnců z ferromagnetické oceli Hliník Nereaguje na přítomnost hrnce Litina Vysoká účinnost Pozor: hrnce mohou porýsovat varnou desku Emailová ocel Vysoká účinnost Doporučuje se nádoby s plochým, hrubým a hladkým dnem Sklo Nereaguje na přítomnost hrnce Porcelán Nereaguje na přítomnost hrnce Nádoby měděným dnem Nereaguje na přítomnost hrnce K indukčnímu vaření používejte pouze ferromagnetické nádoby , z materiálů jako: ●emailová ocel ● litina ● speciální nádoby z nerezavějící oceli pro indukční vaření. Rozměry nádob.

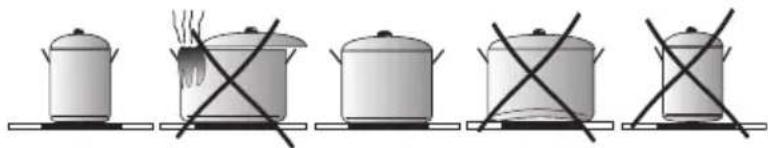

Chce-li dosáhnout nejlepšího výsledku vaření, používejte nádoby s průměrem dna (fer- romagnetickou částí) odpovídající velikosti varného pole. ● Používání nádob s průměrem dna menším než varné pole snižuje výkonnost varného pole a prodlužuje dobu vaření. ● Varná pole mají spodní mez možnosti zjišťování nádoby, která závisí na průměru ferromag- netické části dna nádoby a materiálu, ze kterého je nádoba vyrobena. Použití nevhodné nádoby může způsobit, že varná pole nezjistí nádobu. Odgovarajuća kvaliteta posuda je osnovni uvjet za visoku učinkovitost ploče. Upo- raba praznih posuda na grijaćim poljima može prouzrokovati njihovo oštećenje ili probleme s detekcijom posuda.20 OBSLUHA Ovládací panel ● Po připojení varné desky do elektrické sítě, na okamžik se rozsvítí všechny ukazatelé. Varná deska je připravena k exploataci. ● Varná deska je vybavená elektronickými čidly, která zapínáme stlačením prstu minimálně1 sekundu. ● Každé zapnutí čidel je signalizované zvukem. Na povrch čidel nepokládejte žádné předměty (může být vyvolané ohlášení poruchy), tyto povrchy udržujte neustále v čistotě. Nastavení stupně tepelného výkonu indukční zóny V průběhu ukazování na ukazateli varné zóny střídavě podsvícené (3) “0” můžeme začít nastavovat požadovaný stupeň výkonu ohřevu pomocí čidla (2). Zapnutí varné zóny Po zapnutí varné desky čidlem (1), v průběhu následujících 10 sekund zapněte zvolenou varnou zónu (3).

1. Po dotknutí čidla označujícího vybranou varnou zónu (3), na té zóně příslušné ukazateli

stupně výkonu se střídavě svítí podsvícená číslice „0”.

2. Přesouvajíce prstem po čidle (2) nastavujeme požadovaný stupeň tepelného výkonu..

Zapnutí varné desky Čidlo zapnout/vypnout (1) musí být přidržené prstem nejméně 1 sekundu. Varná deska je aktivní, na všech ukazatelích (3) výkonu se svítí číslice „0”. Jestliže v průběhu 10 sekund nebude přesměrované žádné čidlo, tehdy se varná deska vypíná. Jestliže v průběhu 10 sekund po zapnutí varné desky nebude přesměrované žádné čidlo, tehdy se varná zóna vypne. Varné pole je aktivní pokud se na všech displejích svítí číslice anebo písmeno, co znamená, že pole je připravené k provedení nastavování tepelného výkonu.21 OBSLUHA Vypínání celé varné desky ● Varná deska pracuje, pokud je zapnuté nejméně jedna varná zóna. ● Stlačením čidla zapnutí/vypnutí (1) vypínáme celou varnou desku. Jestliže je varné pole horké, na ukazateli varného pole (3) se svítí písmeno "H"- symbol zbytkového tepla. Vypínání varných zón ● Varná zóna musí být aktivní. Ukazatel stupně výkonu ohřevu se střídavě svítí. ● Vypnutí následuje po dotknutí čidla zapnout/vypnout desky nebo přidržením čidla (3) po dobu 3 sekund, nebo přesouváním prstu nalevo po čidle (2) snižujeme stupeň výkonu do „0”. Funkce Booster „P” Funkce Booster spočívá na zvýšení výkonu zóny -Ø 180 - z 1600W na 2500W, -Ø 210-220 - z 2000W na 3000W, -Ø 160-180 - z 1200W na 1400W Bridge z 3000W na 5000W. Pro zapnutí funkce Booster vyberte zónu vaření, a poté čidlem (6) zapněte funkci Booster, co je signalizované ukázáním se písmene “P” na displeji varného pole (3). Vypnutí funkce Booster následuje po stlačení čidla (2) a snížení tepelného výkonu při aktivní varné zóně, anebo po zdvihnutí hrnce z varné zóny. Pro varnou zónu Ø 180, Ø 210-220, Ø160-180 čas činnosti funkce Booster je omezený čidlovým panelem do 10 minut. Po automatickém vypnutí funkce Booster, varná zóna nadále hřeje s nominálním výkonem. Funkce Booster může být opětovně zapnutá, pod podmínkou, že čidla teploty v elektronických soustavách a cívky mají takovou možnost. Jestliže hrnec bude sejmutý z varné zóny v čase činnosti funkce Booster, funkce je nadále aktivní a odpočítávání času pokračuje. V případě překročení teploty (elektronické soustavy anebo cívky) varné zóny v průběhu činnosti funkce Booster, je funkce Booster automaticky vypínaná. Varná zóna se vrací k nominálnímu výkonu.22 OBSLUHA Zóny vaření jsou spojeny páry svisle nebo křížem v závislosti na modelu. Celkový výkon je dělený v okruhu těchto párů. Zkouška zapojení funkce Booster pro obě zóny vaření současně by způsobila překročení maximálního dostupného výkonu. V takovém případě tepelný výkon první aktivované tepelné zóny bude snížený do pokud možno co největší úrovně. Ovládání funkce Booster Funkce blokády slouží k tomu, aby chránila varnou desku před nehodlaným nechtěným uvedením do provozu dětmi, a její zapnutí je možné po odblokování. Funkce blokády Funkce blokády je možná při zapnuté i vypnuté desce. Varná deska zůstává zablokovaná až do jejího odblokování, a to i tehdy, jestliže panel varné desky je zapínaný a vypínaný. Odpojení desky od napájecí sítě způ- sobí vypnutí blokády desky. Zapnutí i vypnutí funkce blokády Zapnutí a vypnutí funkce blokády desky se provádí pomocí čidla (9) přidržujíce čidlo po dobu 5 sekund. Zapnutí funkce blokády je signalizované rozsvícením signalizační diody (10). V průběhu výluky elektrického proudu ukazatel zbytkového tepla „H“ není již promítaný. Mimoto varné zóny mohou být ještě tehdy horké! Ukazatel zbytkového tepla Po zakončení vaření, v keramické desce zůstává tepelná energie nazývaná zbytkovým tep- lem. Promítnutí ukázání zbytkového tepla probíhá ve dvou etapách. Po vypnutí varné zóny anebo celého spotřebiče, když temperatura přesahuje 60°C, se na příslušném displeji ukáže písmeno „H”. Ukázání zbytkového tepla je promítané tak dlouho, jak teplota varného pole překračuje 60°C. V rozmezí teplot od 45°C do 60°C bude na displeji viditelné ukázání „h” symbolizující nízké zbytkové teplo. Když se teplota sníží pod 45°C ukazatel zbytkového tepla zhasne. V čase činnosti ukazatele zbyt- kového teplanení dovolené dotý- kat se varné zóny s ohledem na možnost popaření se, ani klást na něm předměty citlivé na teplo!23 OBSLUHA Omezení času práce Pro zvýšení pracovní spolehlivosti je indukční varná deska vybavená omezovačem času práce pro každou z varných zón. Maximální čas práce se nastavuje v souladu s posledně zvoleným stupněm tepelného výkonu. Jestliže delší dobu neměníme stupeň tepel- ného výkonu (viz tabulka), tehdy dotyčná varná zóna zůstane automaticky vypnutá a je aktivovaný ukazatel zbytkového tepla. Můžeme jednak v každé chvíli zapínat a obsluhovat jednotlivé varné zóny v souladu s návodem k používání. Funkce automatického přihřívání ● Zvolenou varnou zónu aktivujte čidlem (3) ● Následovně čidlem (2) a nastavte úroveň výkonu v rozmezí od 1-8, a opětovně stlačte čidlo (3) ● Na displeji bude střídavě promítaná čís- lice nastaveného výkonu s písmenem A. Po uplynutí času dodávání dodatkového výkonu, se varná zóna automaticky pře- pojí na požadovaný stupeň výkonu, který bude ukázaný na ukazateli. Jestliže nádoba z varné zóny bude sejmutá a opětovně umístěná před uplynutím času trvání automatiky přihřívání, přihřívání s dodateč- ným výkonem bude uskutečněné do konce. Stupeň tepelné- ho výkonu Čas trvání automa-tického přihřívání dodatečným vý-konem(v minutách)

8 3,2 Stupeň tepelné- ho výkonu Maximální čas práce v hodi- nách

6 1,5 7 1,5 8 1,5 9 1,5 P 0,1624 OBSLUHA Všechny varné ony mohou současně pracovat v systému časového programo- vání prostřednictvím hodin. Funkce hodin Programující hodiny usnadňují proces vaření díky možnosti zaprogramování času činnosti varných zón. Může rovněž sloužit jako minutka. Zapnutí hodin Programující hodiny usnadňují proces vaření díky možnosti zaprogramování času činnosti varných zón. Tuto funkci je možné zapnout pouze při vaření (když je tepelný výkon větší než „0”). Funkci hodin je možné současně zapnout všech čtyřech varných zónách. Hodiny je možné nastavit v rozmezí 1 až 99 minut po 1 minutě. Pro nastavení času hodin je nutné: ● čidlem (3) zvolte varnou zónu a čidlem (2) nastavte tepelný výkon v rozmezí 1-9. Na displeji bliká zvolený tepelný výkon v rozmezí od 1-9. ● následovně v čase 10 sek je nutné zvolit čidlo aktivace hodin (4). Na displeji (4) se ukážou číslice „00” s diodou (5), signalizující zapnutí příslušného varného pole. ● po aktivování hodin, nastavte čas hodin posouváním prstu po čidle (2). W první řadě následuje nastavení druhé číslice, a následovně nastavení první číslice. Po nastavení druhé číslice opětovně stlačujeme čidlo (4) a přecházíme do nastavování první číslice. Jestliže nenastavíme žádnou hodnotu pro první číslici, to po 10 s hodiny přijmou hodnotu „0” ( např. „0 6” ). Hodiny začínají fungovat, když dioda (5), signalizující zapnutí příslušného varného pole, začne blikat. Jestliže je nastavený více než jeden čas na displeji hodin, je promítaný nejkratší nastavený čas. Dodatečně je to signalizované blikající diodou (5). Změna zaprogramovaného času vaření Kontrola uplynutí času vaření Čas zbývající do konce vaření je možné v každém okamžiku zkontrolovat, dotknutím čidla hodin (4). Aktivní čas činnosti hodin pro příslušnou varnou zónou je signalizovaný blikající diodou (5). V každém okamžiku vaření je možné změnit zaprogramovaný čas jeho trvání Pro tento cíl vykonejte stejnou proceduru programování jak v bodu „Zapnutí hodin” s takovým rozdílem, že po volbě varného pole čidlem (3) nenastavujeme tepelný výkon pomocí čidla (2), pouze bezprostředně přecházíme do procedury aktivování hodin pomocí čidla (4).25 OBSLUHA Vypnutí hodin Po uplynutí zaprogramovaného času vaření, se zapne zvukový signál, který je možný vypnout dotknutím libovolného čidla anebo se alarm automaticky vypne po 2 minutách. Jestliže dojde k nutnosti předčasného vypnutí hodin: ● Čidlem (3) aktivujeme varné pole. Číslice tepelného výkonu je výrazně osvětlená zespodu. ● Následovně stlačte čidlo (4), přidržte 3 sekundy anebo změňte čas minutky pomocí čidla (2) do polohy „00” Hodiny jako minutka Hodiny programující čas vaření mohou být používané jako dodatečný alarm, jestliže není časově ovládaná činnost varných zón. Zapnutí minutky Jestliže je varná deska vypnutá: ● Dotknutím čidla zapnout/vypnout varné desky (1), zapínáme varnou desku. Na ukazatelích varných polí (3) se ukáže číslice „0”. ● Následovně je nutné zvolit v čase 10 sek čidlo aktivace minutky (4). Na ukazateli minutky (4) se ukážou číslice „00”. ● po aktivaci minutky, přesouváním prstu po čidle (2) je nutné nastavit čas minutky. W první řadě následuje nastavení druhé číslice, a následovně nastavení první číslice. Po nasta- vení druhé číslice minutka automaticky přechází do nastavování první číslice. Jestliže nenastavíme žádnou hodnotu pro první číslici, to po 10 s minutka přijme hodnotu „0”. ( např. „06” ). Minutka začne fungovat, když začne blikat dioda minutky (11). Vypnutí minutky Po uplynutí zaprogramované doby, zazní přerušovaný zvukový alarm, který je možné vypnout, dotknutím libovolného čidla nebo počkat až se automaticky vypne po 2 minutách. Jestliže je potřebné dřívější vypnutí alarmu: ● Stlačte čidlo (4), přidržte 3 sekundy nebo změňte čas minutky pomocí čidla (2), posou- váním prstu do polohy „00”. ● Jestliže byly hodiny zaprogramované jako minutka, tehdy neúčinkují jako hodiny progra- mující čas vaření. Funkce minutky bude zrušená v okamžiku kdy je aktivovaná funkce hodin.26 OBSLUHA Funkce přihřívání Funkce přihřívání pokrmů udržuje teplo připraveného jípro na varné zóně . Zvolená varná zóna je zapnutá na nízký výkon ohřevu. Díky této funkci budeme mít teplý uvařený pokrm k jídlu, který nemění svoji chuť a nepřipaluje dno hrnce. Tuto funkci je možné využít k rozpouštění másla, čokolády apod. Podmínkou správného využití této funkce je použití odpovídajícího hrnce s plochým dnem, aby byla teplota hrnce důkladně měřená čidlem, které je umístěno ve varné zóně. Funkci podhřívání pokrmu můžeme zapnout na každé varné zóně. Na varné zóně můžeme nastavit 3 úrovně teploty ohřevu 42°C, 70°C a 94°C. Zapnutí funkce podhřívání se provádí následujícím způsobem: ● po zvolení příslušného pole čidlem (3) stlačujeme čidlo funkce podhřívání (8), co je sig- nalizované rozsvícením se na displeji vodorovného znaku( ) - znamená to zvolení úrovně ohřevu 42°C, ● stlačujeme čidlo funkce podhřívání (8) podruhé, co je signalizované rozsvícením se na displeji dvojitého vodorovného znaku ( ) - znamená to zvolení úrovně ohřevu 70°C, ● stlačujeme čidlo funkce podhřívání (8) potřetí, co je signalizované rozsvícením se na displeji trojitého vodorovného znaku ( ) - znamená to znamená to zvolení úrovně ohřevu 94°C, ● Funkci podhřívání je možné v každé chvíli vypnout, aktivujíc zvolené varné pole stlačením čidla (3), a poté posouváním čidlem (2) nastavte úroveň výkonu ohřevu na polohu „0” . Funkce Stop’n go „II” Funkce Stop’n go působí jako standardní pauza. Díky ní je možné v libovolném okamžiku zastavit činnost varné desky a vrátit se k dřívějším nastavením. Aby zapnout funkci stop’n go musí být zapnutá nejméně jedna varná zóna. Následovně stlačujeme čidlo (7). Na všech ukazatelích varných polí (3) se rozsvěcuje sym- bol „II” . Když je varné pole horké, symbol „II” bude blikat střídavě z písmene „H” na „h”, označujíc zbytkový ohřev varného pole. Pro vypnutí funkce stop’n go opětovně stlačte čidlo (7). Na ukazatelích varných zón (3) se rozsvítí nastavení, která byla nastavena před zapnutím funkce stop’n go.27 Funkce Bridge Díky funkci Bridge můžete zkontrolovat 2 varné zóny varné desky jako jednu zónu ohřevu. Funkce Bridge je velmi pohodlná, zvlášť pokud pro vaření používáte nádoby typu pekáče. Varná deska má funkci Bridge pro pravá varná pole. Pro zapnutí funkce Bridge stlačte čidlo varného pole (3) a poté současně stlačte 2 čidla volby varného pole (3) na levé nebo pravé straně. Na horním displeji se rozsvítí symbol „ ” a na dolním displeji se ukáže číslice „0”. Poté posouváním prstu po čidle změny tepelného výkonu (2) nastavujeme libovolný výkon ohřevu. Od té doby ovládáte dvě varné zóny pomocí jednoho čidla. Pro vypnutí funkce Bridge stlačte po dobu 3 sekund čidlo volby varného pole (3) s rozsvíce- ným symbolem „ ”. Na displejích se rozsvítí číslice „0”. Od té doby varné zóny fungují samostatně. OBSLUHA28 Péče uživatele o průběžné udržování varné desky v čistotě, jak rovněž její údržba, mají výrazný vliv na prodloužení bezporuchového exploatačního období. Čištění po každém použití ● Slabé, nepřipálené nečistoty setřete vlhkou utěrkou bez čisticího přípravku. Použití prostředku na mytí nádobí může způsobit výskyt modravého přebarvení. Tyto tvrdošíjné skvrny není vždy možné odstranit při prvním čištění a to i při použití speciálního čisticího prostředku. ● Silně přichycené nečistoty odstraňujte ostrou škrabkou. Poté varný povrch setřete vlhkou utěrkou.

Škrabka na čištění varné desky Při čištění keramické tabule jsou závazné identické zásady co v přípa- dě skleněného povrchu. V žádném případě nepoužívejte brusných anebo agresivních čisticích prostředků ani písku do drhnutí, či houbičky s drsným povrchem. Nepoužívejte také čisticí zařízeni vyvíjejících páru na účely čištění. Odstraňování skvrn ● Světlé skvrny s perlovým odstínem (zůstatek hliníku) je možné odstraňo- vat z ochlazené varné desky pomocí speciálního čisticího přípravku. Zůstatky vápenatých substancí (např. po vykypění vody) je možné odstraňovat octem anebo speciálním čisticím přípravkem. ● Při odstraňování cukru, pokrmů s obsa- hem cukru, umělých hmot a hliníkové folie není možné vypínat dané varné pole! Okamžitě důkladně z horkého varného pole seškrabujte zbytky (v horkém stavu) ostrou škrabkou. Po odstranění nečistot je možné varnou desku vypnout a již zchla- zenou varnou desku dočistit speciálním čisticím přípravkem. Speciální čisticí přípravky je možné koupit v obchodních domech, speciálních elek- trotechnických obchodech, drogeriích, v potravinářských obchodech a kuchyňských salonech. Ostré škrabky je možné koupit v obchodech pro kutily, jak rovněž v obchodech se stavebním materiálem, jak rovněž v ob- chodech s malířským příslušenstvím.29

Nikdy nenanášejte čisticí přípravek na horkou varnou desku. Nejlépe umožněte čisticím přípravkům trochu oschnout a teprve potom je setřete na mokro. Eventuální zůstatky či- sticího přípravku setřete vlhkou utěrkou před opětovným nahřáním. V opačném případě mohou působit leptavě. V případě nesprávného zacházení s ke- ramickou tabulí varné desky neneseme odpovědnost z titulu záruky! Pozor! Jestliže ovládání z jakéhokoliv důvodu již není možné obsluhovat ve stavu zapnutí varné desky, tehdy vypněte existující hlavní vypínač anebo vyšroubujte odpovídající po- jistku a obraťte se na servis. Pozor! V případě výskytu prasknutí anebo zlámání keramické tabule musíte varnou desku okamžitě vypnout a odpojit od sítě. Z tohoto důvodu vypněte pojistku anebo vyjměte zástrčku ze zásuvky. Poté se obraťte na servisní službu. Periodické prohlídky Mimo činnosti, které mají za úkol běžné udržování čistoty varné desky je dále potřebné: ● provádět periodickou kontrolu činnosti ovládacích elementů a pracovních so- ustav varné desky. po uplynutí záruky, nejméně jednou za dva roky, objednejte v středisku servisní obsluhy technickou prohlídku varné desky, ● odstraňte zjištěné provozní poruchy, ● proveďte periodickou údržbu pracovních soustav varné desky. Pozor! Veškeré opravy a regulační činnosti provádějte prostřednictvím vhod- ného střediska servisní obsluhy anebo instalatérem, který vlastní příslušná oprávnění.30

ČINNOST V HAVARIJNÍCH SITUACÍCH

V každé havarijní situaci proveďte následující: ● vypněte pracovní soustavy varné desky ● odpojte elektrické napájení ● přihlaste opravu ● Některé drobné poruchy si může uživatel odstranit sám, pokud se bude řídit pokyny uve- denými v níže umístěné tabulce; předtím než se obrátíte na oddělení obsluhy zákazníka anebo servisu zkontrolujte postupně body v tabulce.

PROBLÉM PŘÍČINA POSTUP

1.Spotřebič nefunguje - výluka dodávky elektrické- ho proudu -zkontrolujte pojistku domácí instalace, spálenou vyměňte 2.Spotřebič nereaguje na zaváděné hodnoty - dotykový panel nebyl zapnutý - zapněte - příliš krátce bylo stlačo- váno tlačítko (méně než 1 sekundu) - o něco déle stlačujte tlačítka - současně bylo stlačeno více tlačítek - vždy stlačujte pouze jedno tlačítko (s výjimkou kdy vypínáme varnou zónu) 3.Spotřebič nereaguje a vy- dává dlouhý zvukový signál - nesprávná odsluha (bylo stlačeno nevhodné čidlo anebo příliš rychle) - opětovně uveďte do provo- zu varnou desku - čidlo (a) zakryté(á) anebo zašpiněné(á) - odkryjte anebo očistěte čidla 4.Celý spotřebič se vypíná - po zapnutí nebyly zave- dené žádné hodnoty v čase delším než 10 s - opětovně zapněte do- tykový panel a okamžitě zaveďte údaje - čidlo (a) zakryté(á) anebo zašpiněné(á) - odkryjte anebo očistěte čidla 5.Jedna varná zóna se vy- píná, na displeji se svítí pís- meno „H” - omezení času práce - opětovně zapněte varnou zónu - čidlo (a) zakryté(á) anebo zašpiněné(á) - odkryjte anebo očistěte čidla - přehřátí elektronických ele- mentů31

6. Nesvítí ukazatel zbytko-

vého tepla, mimo že varné zóny jsou ještě horké. - výluka v dodávce proudu, spotřebič byl odpojený od sítě. - ukazatel zbytkového tepla se aktivuje teprve po opě- tovném zapnutí zařízení. 7.Prasknutí v keramické varné desce. Nebezpečí! Okamžitě odpojte varnou desku od sítě (pojistka). Obraťte se na nejbližší servis. 8.Pokud vada ještě nebyla odstraněna. Odpojte varnou desku od sítě (pojistka!). Obraťte se na nejbližší servis. Důležité! Zákazník odpovídá za správný stav spotřebiče a jeho odpovídající používání v domácnosti. Jestliže z důvodu chyby v obsluze objednáte servis, tehdy taková návštěva v záruční lhůtě bude pro Vás spojena s náklady. Za škody způsobené nedodržováním tohoto návodu ne- můžeme bohužel odpovídat.

9. Indukční varná deska

vyluzuje chraplavé zvuky. Je to normální jev. Pracuje ventilátor chladící elektronické soustavy.

10. Indukční varná deska

vydává zvuky, které se spojují s hvizdy. Je to normální jev. V souladu s pracovní frekvencí varných polí při používání několika varných zón deska při maximálním výkonu vydává lehký hvizd.

11. Varná deska nefungu-

je, varné zóny se nedají zapnout a nefungují - závada elektroniky - desku resetujte, na několik minut ji odpojte od sítě (vy- jměte pojistku instalace).32 Jmenovité napětí 230/400V 3N~50 Hz Jmenovitý výkon varných desek: 7,4 kW Model: PG4VI525FTB4SC (BOXI*) - indukční varné pole : Ø 180 mm - indukční varné pole : Ø 210-220 mm - indukční varné pole : Ø 160-180 mm - indukční varné pole Booster : Ø 180 mm - indukční varné pole Booster : Ø 210-220 mm - indukční varné pole Booster : Ø 160-180 mm 1600 W 2000 W 1200 W 1600/2500 W 2000/3000 W 1200/1400 W Rozměry 576 x 518 x 59

Opis dosky Ovládací panel

Hmotnosť ca.10,5 kg; Vyhovuje požiadavkám noriem EN 60335-1; EN 60335-2-6 platných v Európskej únii. TECHNICKÉ ÚDAJEZáruční a pozáruční servis spotřebičů značky Amica zajišťuje rma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska. Martykán servis Zámecká 3 698 01 Veselí nad Moravou Tel: [phone] e-mail: [e-mail] www.martykanservis.cz Fastplus s.r.o. Na pántoch 18 831 06 Bratislava - Rača Tel: [phone] www.fastplus.sk
