NÁVOD K OBSLUZE DDI3201B AMICA

Varná deska Amica je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po přečtení návodu, obsluha varné desky nebude problém.

Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost.

Prosíme Vás o pozorné přečtení návodu k obsluze před uvedením spotřebiče do provozu. Dodržovaní pokynů v něm uvedených Vás ochrání před nepatřičným používáním.

Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný.

Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se nehodám.

Pozor!

Spotřebič obsluhujte pouze po přečtení tohoto návodu.

Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřivání místností) je v nesouladu s jeho určením a může být nebezpečné.

Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.

OBSAH

Základní informace....2
Pokyny týkající se bezpečného používání....4
Popis výrobku....8
Instalování....9
Obsluha....12
Čištění a údržba....23
Činnost v havarijních situacích....25
Technické údaje....27
Záruka 27

Pozor. Spotřebič a jeho dostupné části jsou v průběhu používání horké. Možnosti dotknutí výhřevných elementů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.

Tento spotřebič může být používaný dětmi staršími než 8 roků a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zkušeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bezpečnost. Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.

Pozor. Příprava pokrmů na varné desce s použitím tuků bez dozoru může být nebezpečné a může způsobit požár.

NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.

Pozor. Nebezpečí požáru:nehromad'te věci na ploše k vaření.

Pozor. Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.

Pozor. Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké.

Po požití vypněte varnou desku regulátorem a ne- spoléhejte se na ukázání detektoru nádobí.

Zařízení neovládejte vnějšími hodinami anebo ne- závislým systémem dálkového ovládání.

K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.

• Před prvním použitím indukční varné desky je potřebné přečíst návod k používání. Tímto způsobem si zajistíme bezpečnost a vyhneme se poškození varné desky.
• Jestliže indukční varná deska je používaná v bezprostřední blízkosti radia, televizoru anebo jiného emitujícího zařízení, zkontrolujte, zda je zajištěná správná činnost panelu ovládajícího varnou desku.
• Varnou desku musí zapojit oprávněný instalatér-elektrikář.
• Není dovoleno instalovat varné desky poblíž chladících zařízení.
• Nábytek, ve kterém je umístěna varná deska, musí být odolný vůči teplotě cca 100°C. Týká se to překližek, hran, umělohmotných povrchů, lepidel, jak rovněž laků.
• Varnou desku používejte pouze po jejím vestavění. Tímto způsobem se zabezpečujeme před dotknutím částí, které jsou pod napětím.
• Opravy elektrických spotřebičů mohou provádět pouze specialisté. Neodborně provedené opravy mohou způsobit vážné nebezpečí pro uživatele.
• Spotřebič zbude odpojený od elektrické sítě pouze tehdy, pokud bude vypnutá pojistka anebo zástrčka bude vytáhnutá ze zásuvky.
• Zástrčka napájecího vodiče po instalování varné desky musí být dostupná.
• Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály.

POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ

• Osoby s implantovanými zařízeními podporujícími životní funkce (např. kardiostimulátor, inzulinová pumpa anebo náslechový přístroj) se musí přesvědčit, práce těchto zařízení nebude indukční varnou deskou narušena (oblast frekvence činnosti indukční varné desky obnáší 20-50 kHz).
• V případě zániku napětí v síti je zrušeno jakékoliv nastavení. Po opětovném objevení se napětí v síti je doporučovaná opatrnost. Pokud jsou varná pole horká, bude promítaný ukazatel zbytkového tepla „H“, jak rovněž jako při prvním zapnutí klíč blokády.
• Vestavěný do elektronické soustavy ukazatel zbytkového tepla ukazuje, zda je varná deska zapnutá, případně, zda je ještě horká.
• Jestliže se zásuvka nachází poblíž varného pole, dávejte pozor, aby se kabel spotřebiče nedotýkal zahřátých míst.
• Při používáni olejů a tuků nenechávejte varné desky bez dozoru, protože existuje požární ohrožení.
• Nepoužívejte nádob z umělých hmot a hliníkové folie. Roztavují se ve vysokých teplotách a mohou poškodit keramické varné pole.
• Cukr, kyselina citronová, sůl apod. v stálém i kapalném stavu, jak rovněž umělá hmota se nemůže ocitnout na horkém varném poli.
• Jestliže se v důsledku nepozornosti cukr anebo umělá hmota dostane na horké varné pole, v žádném případě není dovoleno vypnout varnou desku, ale seškrabte cukr a umělou hmotu ostrým škrabákem. Chraňte ruce před popařením a poraněním.
• Při používání indukční varné desky používejte pouze hrnce a kastroly s plochým dnem, bez hran a výronků, protože v opačném případě může vzniknout poškrábání tabule.
• Hřejný povrch indukční varné desky je odolný vůči tepelnému šoku. Není citlivá ani na chladno ani na horko.
• Vyhýbejte se úpadku předmětů na tabuli varné desky. Bodové údery např. úpadek lahvičky s kořením, může způsobit prasknutí a úlomky keramické tabule.
• Pokud dojde k poškození, kypící jídlo může vniknout do částí indukční varné desky, které jsou pod napětím.
• Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.
• Není dovolené používat povrchu varné desky jako krájecí desky anebo pracovního stolu.
• Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké.
• Není možné vestavět varnou desku nad pečicí troubou, nad myčkou nádobí, chladničkou a mrazničkou anebo pračkou.
• Jestliže byla varná deska vestavěná do stolní desky, kovové předměty, které se nacházejí ve skřínce, mohou být zahřáté vzduchem vyplývajícím z ventilačního systému varné desky na vysokou teplotu. Z tohoto důvodu se doporučuje použití bezprostředního krytu (viz výkr. 2).
• Dodržujte pokyny týkající se ošetřování a čištění keramické tabule. V případě nesprávného jednání s ní neodpovídáme z titulu záruky.

JAK ŠETŘIT ENERGIÍ

Kdo používá energii odpovědným způsobem, chrání nejenom domácí rozpočet, ale vědomě a činně působí ve prospěch životního prostředí. Proto pomožme, šetřeme elektrickou energii!

A provádí se to následujícím způsobem:

- Používání odpovídajících nádob na vaření.

Hrnce s plochým a hrubým dnem umožňují ušetřit až 1/3 elektrické energie. Pamatujte o používání poklice, v opačném případě spotřeba elektrické energie vzrůstá čtyřnásobně!

Nečistoty překážejí v odevzdávání tepla – silně připálené zašpinění se často dá odstranit pouze přípravky, které silně zatěžují přírodní prostředí.

- Vyhýbání se zbytečnému „nahlížení do hrnců”.

- Nevstavením varné desky do bezpro-střední blízkosti chladniček/mrazniček.

Spotřeba jejich elektrické energie zbytečně vzrůstá.

VYBALENÍ

Spotřebič byl na čas transportu zabezpečený před poškozením. Po vybalení spotřebiče Vás prosíme o odstranění elementů obalu způsobem, který neohrožuje

životní prostředí. Všechny materiály použité do balení jsou v 100% pro životní prostředí neškodné, a jsou vhodné k zpětnému získání a označeno je příslušným symbolem.

Pozor! Materiály použité pro balení (polyetylenové sáčky, pěnový polystyren apod.) v průběhu vybalování nenechávejte v blízkosti dětí.

ODSTRAŇOVÁNÍ OPOTŘEBOVA- NÝCH SPOTŘEBIČŮ

Tento spotřebič je označený v souladu s Evropskou směrnicí 2002/96/ES a polským zákonem o opotrebovaném elektrickém a elektronickém zařízení symbolem přeškrtnutého kontejneru na odpady.

Takové označení informuje, že toto zařízení, po období jeho používání nemůže být umístěné spolu s jinými odpadky, po-cházejícími z domácího hospodářství. Uživatel je povinný odevzdat ho osobám zabývajícími se sběrem opotřebova-

ného elektrického a elektronického zařízení. Provádějící sběr, v tom místní sběrná střediska, obchody a obecní úřady, tvoří systém umožňující odevzdávání těchto spotřebičů. Odpovídající zacházení s opotřebovanými elektrickými a elektronickými spotřebiči přispívá k vyhnutí se pro lidské zdraví a přírodního prostředí škodlivým konsekvencím, vyplývajícím z přítomnosti nebezpečných složek a nesprávného skladování a přetváření těchto spotřebičů.

Popis varné desky PBP2VI501FTB1

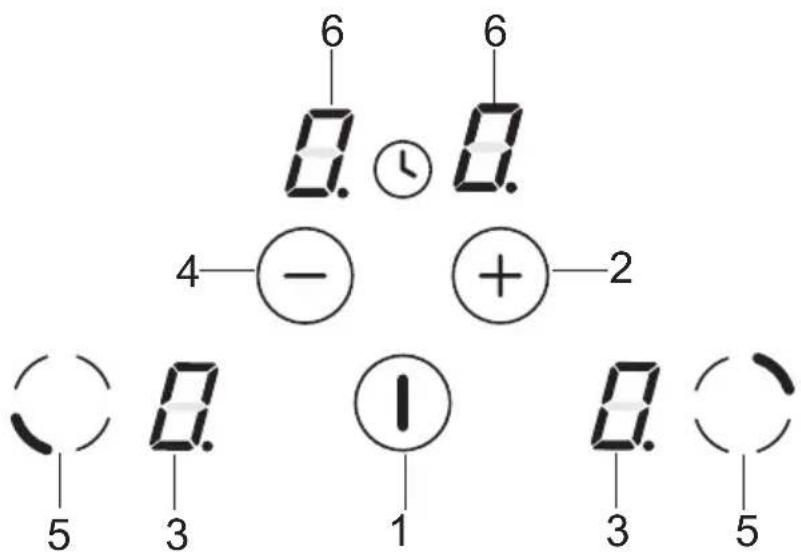

Ovládací panel

1. Čidlo zapnutí/vypnutí varné desky
2. Čidlo plus
3. Ukazatel varného pole
4. Čidlo minus
5. Čidlo volby varných polí
6. Ukazatel hodin

Příprava desky nábytku do vestavění varné desky

• Tloušťka stolní desky nábytku se musí pohybovat v rozmezí 28 až 40 mm, hloubka desky min. 600 mm. Stolní deska musí být plochá a ve vodorovné poloze. Utěsněte a zajistěte desku od strany stěny před zalitím a vlhkem.
• Vzdálenost mezi hranou otvoru a hranou stolní desky vpředu by měla být min. 60 mm, a vzadu min. 50 mm.
• Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou by měla být minimálně 55 mm.
• Nábytek musí mít překližku a lepidla do jejího přilepení odolné vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení překližky.
• Hrany otvoru musí být zabezpečené odolným materiálem vůči pohlcování vlhkosti.
• Otvor v desce provedte v souladu s uvedenými rozměry na výkr. 1.
• Pod spodem varné desky ponechejte nejméně 25 mm volného prostoru, aby umožnit odpovídající cirkulaci vzduchu a rovněž z důvodu vyhnutí se přehřátí povrchu okolo varné desky, výkr. 2

Výkr. 2

Vestavění do desky nosné skříně.

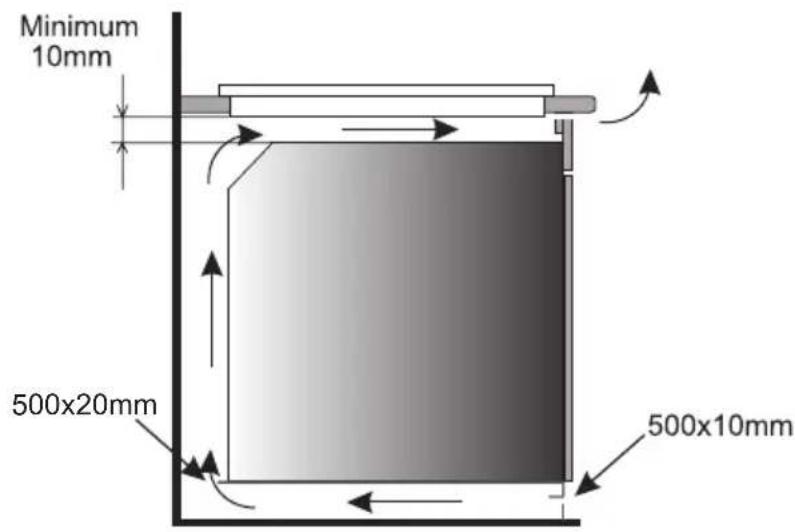

Vestavění do pracovní desky nad pečicí troubou s ventilací.

Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.

Instalace varné desky PBP2VI501FTB1 - úchyt

• V případě pracovní desky o tloušt'ce 38 mm využijte k připevnění varné desky 4 úchyty "A". Způsob montáže je ukázaný na výkr. 3 a 4. V případě stolní desky o tloušt'ce 28 mm použijte úchyty"A" a dodatečně použijte 4 dřevěné kolíky o rozměrech 15x15x50 mm. Způsob montáže je ukázaný na výkr. 5 a 6.
• Zkontrolujte, zda těsnění těsně přiléhá do varné desky. Zlehka přišroubujte úchyty od spodu varné desky.
• Očistěte stolní desku, vložte varnou desku do otvoru a přitlačte do stolní desky.
• Nastavte kolmo úchyty do hrany desky a zcela dotáhněte.

1. stolní deska nábytku
2. vrut
3. připevňující úchyt
4. varná deska
5. těsnění varné desky

1. stolní deska nábytku
2. vrut
3. připevňující úchyt
4. varná deska
5. těsnění varné desky
6. dřevěný kolík

- Deska má trvale připojený síťový napájecí kabel s ochranným kontaktem a může být připojená pouze do zásuvky 230 V \~ 50 Hz s ochranným kolíkem. Obvod napájející zásuvku musí být zabezpečený pojistkou 16 A.

Před prvním zapnutím varné desky

• nejdříve indukční varnou desku důkladně očistěte. Varné indukční desky ošetřujte jako skleněné povrchy,
• při prvním použití může dojít k přechodnému vylučování zápachu, proto v místnosti zapněte ventilaci anebo otevřete okno,
• obslužné činnosti provádějte při zachovávání bezpečnostních pokynů.

Zásady činnosti indukčního pole

Elektrický generátor napájí cívku umístěnou uvnitř spotřebiče. Tato cívka vytváří magnetické pole, a tedy s okamžikem umístění hrnce na varné desce do hrnce pronikají indukční proudy.

Tyto proudy vytvářejí z hrnce opravdové tepelné vysílače, zatímco skleněný povrch varné desky zůstává chladný.

Tento systém předpokládá používání hrnců, jejichž dna jsou citlivá na činnost magnetického pole.

Všeobecně se indukční technologie charakterizuje dvěma přednostmi:

• Teplo je emitované výlučně prostřednictvím hrnce, využití tepla je téměř maximální,
• Nevyskytuje se jev tepelné bezvládnosti, protože vaření se automaticky začíná v okamžiku umístění hrnce na varné desce a končí se s okamžikem jeho sejmutí z varné desky.

Zabezpečující zařízení:

Jestliže varná deska byla instalovaná podle pravidel a je správně používaná, je jen zřídka potřebné zabezpečující zařízení.

Ventilátor: slouží pro ochranu a zchlazování ovládacích a napájejících elementů. Může pracovat při dvou různých rychlostech, je činný automatickým způsobem. Ventilátor pracuje tehdy, když jsou varné zóny zapnuté a pracuje při vypnuté desce do okamžiku postačujícího zchlazení elektronického systému.

Tranzistor: Teplota elektronických elementů je nepřetržitě měřená prostřednictvím sondy. Jestliže teplo vzrůstá w nebezpečným způsobem, tato soustava automaticky snižuje výkon varného pole anebo odpojí varná pole nacházející se nejblíže zahřátých elektronických elementů.

Detekce: detektor přítomnosti hrnce umožňuje práci varné desky, a tím samým ohřívání. Malé předměty umístěné na varném poli (např. lžička, nůž, prstýnek...) nebudou považované za hrnce a varná nebude zapnutá.

Detektor prítomnosti hrnce v indukčním poli

Detektor přítomnosti hrnce je instalovaný ve varných deskách obsahujících indukční pole. V průběhu práce varné desky detektor přítomnosti hrnce automaticky začíná anebo zastavuje vylučování tepla v poli vaření v okamžiku umístění hrnce na varné desce anebo jeho sejmutí z varné desky. Zajišťuje to větší energetickou úsporu.

• Jestliže je varné pole používané ve spojení s odpovídajícím hrncem, na displeji je uváděná úroveň tepla.
• Indukce vyžaduje používání přizpůsobených hrnců, vybavených v dna z magnetického materiálu (Tabulka str. 15).

Jestliže na varném poli nebudou umístěny hrnce anebo na nich byly umístěny neodpovídající hrnce, na displeji se objeví symbol 🚫. Pole nebude zapnuté. Jestliže v průběhu 10 minut nebude detekovaný hrnec, operace zapnutí varné desky bude zrušena.

Pro vypnutí varného pole, provedte tuto operaci prostřednictvím ovladače čidla, a ne pouze sejmutím hrnce.

Detektor hrnce nepracuje jak čidlo zapnutí/vypnutí varné desky.

Indukční varná deska je vybavená čidly obsluhované dotknutí prstem označených povrchů. Každé přesměrování čidla je potvrzované akustickým signálem.

Věnujte pozornost, aby při zapínání a vypínání, jak rovněž při nastavování stupně výkonu ohřevu vždy stlačovat pouze jedno čidlo. V případě současného stlačení většího počtu čidel (s výjimkou hodin a klíče), systém ignoruje ovládací signály, a při dlouhodobém stlačování uvolňuje signál poruchy.

Po ukončení používání vypněte varné pole regulátorem a nespoléhejte se na údaje detektoru nádob.

Odpovídající kvalita hrnců je základní podmínkou pro získání vysoké efektivnosti práce varné desky.

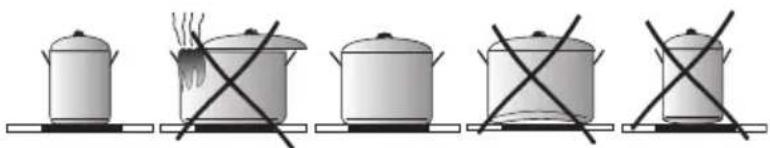

Volba nádob na vaření v indukčním poli

• Vždy používejte hrnce vysoké kvality, s ideálně plochým dnem: používání hrnců tohoto druhu předchází vzniku bodů s příliš vysokou teplotou, ve kterých by se pokrmy vaření mohly připalovat. Hrnce a pánve se zesílenými kovovými stěnami zajišťují výborný rozklad tepla.
• Věnujte pozornost tomu, aby dna hrnců byla suchá: v průběhu naplňování hrnce anebo během používání hrnce vyjmutého z chladničky zkontrolujte před jeho umístěním na varné desce, zda povrch dna je úplně suchý. Umožní to vyhnout se zašpinění povrchu varné desky.
• Poklička na hrnci předchází úniku tepla a tímto způsobem zkracuje čas ohřívání a snižuje spotřebu elektrické energie.

Energie je nejlépe odevzdávaná, pokud rozměr hrnce odpovídá rozměru varného pole. Nejmenší i největší možné průměry jsou představené v níže uvedené tabulce a závisí od kvality nádoby.

Indukční varné pole Průměr dna hrnce pro indukční vaření
Průměr (mm) Minimum (mm) Optimální (mm)
220 140 220
180 90 180

Při používání hrnců menších než jsou minimální průměry, indukční varné pole může nefungovat.

Pro zajištění optimální kontroly teploty indukčním modulem dno nádoby musí být ploché.

Vypuklé dno hrnce anebo hluboko vytisknuté logo výrobce mají negativní vliv na kontrolování teploty indukčním modulem a mohou způsobit přehřátí nádob.

Nepoužívejte poškozené nádoby např. se zdeformovaným dnem v důsledku nadměrné teploty.

Volba hrnců pro indukční pole

Označení na kuchy-ňských nádobách	[ХК8К] Zkontrolujte, zda se na etiketě nachází znak informující , že hrnek je vhodný pro indukční varné desky
	Používejte magnetické hrnce (z emailovaného plechu, ferritové nerezavějící oceli, z litiny), zkontrolujte přiložením magnetu do dna hrnce (musí přilehnout)
Nerezavějící ocel Nereaguje na přítomnost hrnce
Hliník Nereaguje na přítomnost hrnce
Litina Vysoká účinnost
	Pozor: hrnce mohou porýsovat varnou desku
Emailová ocel Vysoká účinnost
Doporučuje se nádoby s plochým, hrubým a hladkým dnem
Sklo Nereaguje na přítomnost hrnce
Porcelán Nereaguje na přítomnost hrnce
Nádoby měděným dnem	Nereaguje na přítomnost hrnce

Ovládací panel

• Po připojení varné desky do elektrické sítě, na okamžik se rozsvítí všechny ukazatelé. Varná deska je připravena k exploataci.
• Varná deska je vybavená elektronickými čidly, které zapínáme stlačením prstu minimálně1 sekundu.
• Každé zapnutí čidel je signalizované zvukem.

Na povrch čidel nepokládejte žádné předměty (může být vyvolané ohlášení poruchy), tyto povrchy udržujte neustále v čistotě.

Zapnutí varné desky

Čidlo zapnutí/vypnutí (1) musí být přidržené prstem nejméně 1 sekundu. Varná deska je aktivní, pokud se na všech ukazatelích (3) svítí číslice„0”.

Jestliže v průběhu 20 sekund nebude přesměrované žádné čidlo, tehdy se varná deska vypíná.

Po zapnutí varné desky čidlem (1), v průběhu následujících 20 sekund zapněte zvolené varné pole (5).

1. Po dotknutí čidla označujícího zvolené varné pole (5), na odpovídajícím tomu poli ukazateli stupně výkonu se výrazně svítí číslice „0”.

2. Stlačování čidla „+” (2) anebo čidla „-” (4) nastavujeme požadovaný stupeň ohřevu.

Jestliže v průběhu 20 sekund po zapnutí varné desky nebude přesměrované žádné čidlo, tehdy se varné pole vypne.

Varné pole je aktivní pokud se na všech displejích svítí číslice anebo písmeno, co znamená, že pole je připravené k provedení nastavování tepelného výkonu.

Nastavení stupně tepelného výkonu indukčního pole

V čase indikace na ukazateli varného pole, výrazně osvětleného (3) "0" můžeme začít nastavovat požadovaný stupeň tepelného ohřevu prostřednictvím čidla „+” (2) a „-” (4).

Vypínání varných polí

• Varné pole musí být aktivní. Ukazatel stupně tepelného výkonu se výrazně svítí.
• Vypnutí se uskuteční po dotknutí čidla zapnutí/vypnutí varné desky, anebo prostřednictvím čidla „-” (4) snižujeme stupeň výkonu do „0”.

Vypínání celé varné desky

• Varná deska pracuje, pokud je zapnuté nejméně jedno varné pole.
• Stlačením čidla zapnutí/vypnutí (1) vypínáme celou varnou desku.
  Jestliže je varné pole horké, na ukazateli varného pole (3) se svítí písmeno „H“- symbol zbytkového tepla.

Funkce Booster „P”

Funkce Booster spočívá na zvýšení výkonu pole ø 220 - z 2300W na 3000W. Pro zapnutí funkce Booster vyberte zónu vaření, nastavte úroveň vaření na „9“ a opětovně stlačte čidlo „+” (2) co je signalizované objevením se písmene „P” na displeji pole. Vypnutí funkce Booster následuje po opětovném stlačení čidla „-” (4) při aktivním indukčním poli, anebo po zdvižení hrnce z indukčního pole.

Pro varnou zónu ∅ 220 je čas působení funkce Booster omezený senzorovým (ovládacím) panelem do 5 minut. Po automatickém vypnutí funkce Booster, varné pole nadále hřeje s nominálním výkonem.

Funkce Booster může být opětovně zapnutá, pod podmínkou, že čidla teploty v elektronických soustavách a cívky mají takovou možnost. Jestliže hrnec bude sejmutý z varného pole v čase činnosti funkce Booster, funkce je nadále aktivní a odpočítávání času pokračuje.

V případě překročení teploty (elektronické soustavy anebo cívky) varného pole v průběhu činnosti funkce Booster, je funkce Booster automaticky vypínaná. Varné pole se vrací k nominálnímu výkonu.

Ovládání funkce Booster

Zóny vaření jsou spojeny páry svisle nebo křížem v závislosti na modelu. Celkový výkon je dělený v okruhu těchto párů.

Zkouška zapojení funkce Booster pro obě zóny vaření současně by způsobila překročení maximálního dostupného výkonu. V takovém případě tepelný výkon první aktivované tepelné zóny bude snížený do pokud možno co největší úrovně.

Jestliže zapínáme funkci Booster celkový výkon je příliš velký, tepelný výkon druhého pole v páru bude automaticky zredukovaný.

Funkce blokády

Funkce blokády slouží k tomu, aby chránila varnou desku před nehodlaným nechtěným uvedením do provozu dětmi, a její zapnutí je možné po odblokování.

Blokování varné desky

Zapnutí blokády je možné pouze tehdy, když je dotykový panel varné desky zapnutý a žádné z varných polí a hodiny nejsou aktivní (na displejích se svítí číslice „0“ s blikající tečkou).

Po zapnutí panelu čidlem (1) současně stlačte čidlo (5) pravé varné zóny s čidlem „-” (4), načež opětovně stlačte čidlo (5) pravé varné zóny. Nyní se na všech displejích ukáže „L” co znamená zapnutí funkce blokády. Jestliže jsou pole horká, bude střídavě promítané písmeno „L” s písmenem „H”.

Blokování varné desky provedte v průběhu 10s a nestlačujte žádná jiná čidla než zmiňovaná. V opačném případě varná deska nebude zablokovaná.

Varná deska zůstává zablokovaná až do jejího odblokování, a to i tehdy, jestliže panel varné desky je zapínaný a vypínaný. Odpojení varné desky od napájecí sítě nezpůsobí vypnutí blokády varné desky.

Odblokování varné desky na čas vaření

Po zapnutí panelu varné desky čidlem (1) se na všech displejích objeví písmeno „L”.

Poté současně stlačte čidlo (5) pravé varné zóny s čidlem „-” (4).

Písmena „L” zmizí, a na displejích varných zón se objeví číslice "0." s blikající tečkou.

Poté je možné začít zapínání varných zón.

(jak bylo uvedeno v kapitole„Nastavování stupně tepelného výkonu indukčního pole“).

OBSLUHA

Odblokování varné desky na stále

Po zapnutí panelu varné desky čidlem (1) se na všech displejích objeví písmeno „L”. Poté současně stlačte čidlo (5) pravé varné zóny s čidlem „-” (4), načež opětovně stlačte čidlo „-” (4). Dotykový panel varné desky je vypnutý (displeje jsou zhasnuté).

Odblokování varné desky proved'te v průběhu 10s a nestlačujte žádná jiná čidla než uvedená. V opačném případě varná deska nebude na stále odblokovaná.

Jestliže dotykový panel varné desky byl správně odblokovaný, to po stlačení čidla (1)se na všech displejích objeví číslice „0” z blikající tečkou. Jestliže jsou pole horká, bude střídavě promítaná číslice „0” s písmenem „H”.

Ukazatel zbytkového tepla

V tomto čase není dovolené dotýkat se varného pole s ohledem na možnost popaření se, ani klást na něm předměty citlivé na teplo!

Když tento ukazatel zhasne, je možné varné pole dotknout s vědomím, že se ještě nezchladilo na hodnotu okolní teploty.

Pokud napětí chybí, ukazatel zbytkového tepla se nesvítí.

Omezení času práce

Pro zvýšení pracovní spolehlivosti je indukční varná deska vybavená omezovačem času práce pro každé z varných polí. Maximální čas práce se nastavuje v souladu s posledně zvoleným stupněm tepelného výkonu.

Jestliže delší dobu neměníme stupeň tepelného výkonu (viz tabulka), tehdy dotyčné varné pole zůstane automaticky vypnuté a je aktivovaný ukazatel zbytkového tepla. Můžeme jednak v každé chvíli zapínat a obsluhovat jednotlivá varná pole v souladu s návodem k používání.

Z důvodu úspory elektrické energie úroveň tepelného výkonu „9” po 30 minutách zůstane automaticky zre- dukovaná na úroveň výkonu „8”, zatímco se čas práce nezmění.

Stupeň tepel- ného výkonu	Maximální čas práce v hodi- nách
U	2
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8	2
9 1,5
P - ∅ 220 0,08

Funkce hodin

Programující hodiny usnadňují proces vaření díky možnosti zaprogramování času činnosti varných polí. Může rovněž sloužit jako minutka.

Zapnutí hodin

Programující hodiny usnadňují proces vaření díky možnosti zaprogramování času činnosti varných polí. Může rovněž sloužit jako minutka.

• Čidlem (5) volíme odpovídající varné pole. Číslice „0“ se výrazně svítí.
• Prostřednictvím čidel „+” (2) anebo „-” (4) zaprogramujte požadovanou úroveň výkonu v rozsahu 1-9.
• Poté v čase 10 sekund aktivujte hodiny současným stlačením čidla „+” (2) a „-” (4).
• Prostřednictvím čidla „+” (2) anebo „-” (4) programujeme požadovaný čas vaření (01 do 99 minut). Na hodinami ovládaném varném poli se svítí desetinná čárka.

Všechna varná pole mohou současně pracovat v systému časového programování prostřednictvím hodin.

Změna zaprogramovaného času vaření

V každém okamžiku vaření je možné změnit zaprogramovaný čas jeho trvání

• Čidlem (5) volíme odpovídající varné pole. Číslice tepelného výkonu se stávají výrazně osvětlené zespodu.
• Na horním ukazateli se objeví číslice již zaprogramovaných hodin.
• Prostřednictvím čidla „+” (2) anebo čidla „-” (4) nastavujeme nový čas hodin.

Kontrola uplynutí času vaření

Zbývající čas do konce vaření je možné v každém okamžiku zkontrolovat, dotknutím čidla volby varného pole (5), a poté současným stlačením čidla”+” (2) a „-” (4).

Vypnutí hodin

Po uplynutí zaprogramovaného času vaření, se zapne zvukový signál, který je možný vypnout dotknutím libovolného čidla anebo se alarm automaticky vypne po 2 minutách.

Jestliže dojde k nutnosti předčasného vypnutí hodin:

• Čidlem (5) aktivujeme varné pole. Číslice tepelného výkonu je výrazně osvětlená zespo- du.
• Poté čidlem „+” (2) a čidlem „-” (4) aktivujte hodiny.
• Čidlem „-” (4) snižujeme čas vaření do polohy„00”. Funkce hodin se vypne, a varné pole dále působí, dokud ho nevypneme ručně.

Hodiny jako minutka

Hodiny programující čas vaření mohou být používané jako dodatečný alarm, jestliže není časově ovládaná činnost varných polí.

Zapnutí minutky

• Dotknutím čidla zapnout/vypnout varné desky (1), zapínáme varnou desku.
• Poté současným stlačení čidla „+“ (2) a „-“ (4) aktivujte minutku.
• Prostřednictvím čidla „+” (2) anebo „-” (4) nastavte čas minutky.

Funkce přihřívání

Funkce přihřívání pokrmů udržuje teplo připraveného jídla na varném poli. Zvolené varné pole je zapnuté na nízký výkon ohřevu. Výkon varného pole je ovládaný funkcí přihřívání pokrmů, także teplota jídla je přibližně 65°C. Proto teplý, ke konsumpci připravený pokrm, nepříznivě nemění svou původní chuť a nepřichycuje se ke dnu hrnce. Tuto funkci je také možné využít k roztopení másla, čokolády apod. Podmínkou náležitého využití funkce je použití vhodného hrnce s plochým dnem, aby teplota hrnce byla přesně měřená čidlem umístěným ve varném poli.

Funkci přihřívání pokrmů je možné zapnout na každém poli.

Z mikrobiologického důvodu se nedoporučuje příliš dlouhé udržování pokrmu v teple, proto také tuto funkci dotykový panel vypíná po 2 hodinách.

Funkce přihřívání pokrmu je nastavená jako dodatečný tepelný výkon mezi polohou „0 1“ a objeví se na displeji jako symbol „U”

Zapnutí funkce přihřívání se provádí identicky, jak je to popsáno v bodu „Zapnutí varného pole”

Vypnutí funkce přihřívání se provádí identicky, jak je to popsáno v bodu „Vypnutí varných polí”.

Vypnutí minutky

Po uplynutí zaprogramovaného času, se zapíná nepřetržitý zvukový alarm, který můžete vypnout dotknutím libovolného čidla anebo počkejte, až se automaticky vypne po 2 minutách.

Jestliže je potřebné dřívější vypnutí alarmu:

• Současným stlačením čidla „+” (2) i „-” (4) aktivujte minutku.
• Poté prostřednictvím čidla „-” (4) snižujeme minutkou čas do polohy „00”.
• Funkce minutka se vypne.
• Jestliže byly hodiny zaprogramované jako minutka, tehdy neúčinkují jako hodiny programující čas vaření.

Péče uživatele o průběžné udržování varné desky v čistotě, jak rovněž její údržba, mají výrazný vliv na prodloužení bezporuchového exploatačního období.

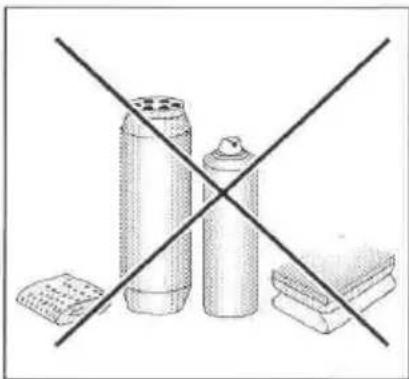

Při čištění keramické tabule jsou závazné identické zásady co v případě skleněného povrchu. V žádném případě nepoužívejte brusných anebo agresivních čisticích prostředků ani písku do drhnutí, či houbičky s drsným povrchem. Nepoužívejte také čisticí zařízeni vyvíjejících páru na účely čištění.

Čištění po každém použití

- Slabé, nepřipálené nečistoty setřete vlhkou utěrkou bez čisticího přípravku. Použití prostředku na mytí nádobí může způsobit výskyt modravého přebarvení. Tyto tvrdošíjné skvrny není vždy možné odstranit při prvním čištění a to i při použití speciálního čisticího prostředku.

- Silně přichycené nečistoty odstraňujte ostrou škrabkou. Poté varný povrch setřete vlhkou utěrkou.

Škrabka na čištění varné desky

- Světlé skvrny s perlovým odstínem (zůstatek hliníku) je možné odstraňovat z ochlazené varné desky pomocí speciálního čisticího přípravku. Zůstatky vápenatých substancí (např. po vykypění vody) je možné odstraňovat octem anebo speciálním čisticím přípravkem.

- Při odstraňování cukru, pokrmů s obsahem cukru, umělých hmot a hliníkové folie není možné vypínat dané varné pole! Okamžitě důkladně z horkého varného pole seškrabujte zbytky (v horkém stavu) ostrou škrabkou. Po odstranění nečistot je možné varnou desku vypnout a již zchlazenou varnou desku dočistit speciálním čisticím přípravkem.

Speciální čisticí přípravky je možné koupit v obchodních domech, speciálních elektrotechnických obchodech, drogeriích, v potravinářských obchodech a kuchyňských salonech. Ostré škrabky je možné koupit v obchodech pro kutily, jak rovněž v obchodech se stavebním materiálem, jak rovněž v obchodech s malířským příslušenstvím.

Nikdy nenanášejte čisticí přípravek na horkou varnou desku. Nejlépe umožněte čisticím přípravkům trochu oschnout a teprve potom je setřete na mokro. Eventuální zůstatky čisticího přípravku setřete vlhkou utěrkou před opětovným nahřáním. V opačném případě mohou působit leptavě.

V případě nesprávného zacházení s keramickou tabulí varné desky neneseme odpovědnost z titulu záruky!

Pozor!

Jestliže ovládání z jakéhokoliv důvodu již není možné obsluhovat ve stavu zapnutí varné desky, tehdy vypněte existující hlavní vypínač anebo vyšroubujte odpovídající pojistku a obrat'te se na servis.

Pozor!

V případě výskytu prasknutí anebo zlámání keramické tabule musíte varnou desku okamžitě vypnout a odpojit od sítě. Z tohoto důvodu vypněte pojistku anebo vyjměte zástrčku ze zásuvky. Poté se obraťte na servisní službu.

Periodické prohlídky

Mimo činnosti, které mají za úkol běžné udržování čistoty varné desky je dále potřebné:

• provádět periodickou kontrolu činnosti ovládacích elementů a pracovních soustav varné desky. po uplynutí záruky, nejméně jednou za dva roky, objednejte v středisku servisní obsluhy technickou prohlídku varné desky,
• odstraňte zjištěné provozní poruchy,
  • proved'te periodickou údržbu pracovních soustav varné desky.

Pozor!

Veškeré opravy a regulační činnosti provádějte prostřednictvím vhodného střediska servisní obsluhy anebo instalatérem, který vlastní příslušná oprávnění.

V každé havarijní situaci provedte následující:

• vypněte pracovní soustavy varné desky
  • odpojte elektrické napájení
• přihlaste opravu
• Některé drobné poruchy si může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v níže umístěné tabulce; předtím než se obrátíte na oddělení obsluhy zákazníka anebo servisu zkontrolujte postupně body v tabulce.

PROBLÉM PŘÍČINA ČINNOST
1.Spotřebič nefunguje - výluka	dodávky elektric-kého proudu	- zkontrolujte pojistku domácí instalace, spálenou vyměňte
2.Spotřebič nereaguje na zaváděné hodnoty	- dotykový panel nebyl zapnutý	- zapněte
	- příliš krátce bylo stlačo-váno tlačítko (méně než 1 sekundu)	- o něco déle stlačujte tlačítka
	- současně bylo stlačeno více tlačítek	- vždy stlačujte pouze jedno tlačítko (s výjimkou kdy vypínáme varné pole)
3.Spotřebič nereaguje a vy-dává krátký zvukový signál	- je zapnuté zabezpečení před dětmi (blokáda)	- vypněte zabezpečení před dětmi (blokáda)
4.Spotřebič nereaguje a vy-dává dlouhý zvukový signál	- nesprávná odsluha (bylo stlačeno nevhodné čidlo anebo příliš rychle)	- opětovně uveďte do provo-zu varnou desku
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
5.Celý spotřebič se vypíná - po	zapnutí nebyly zave-dené žádné hodnoty v čase delším než 10 s	- opětovně zapněte do-tykový panel a okamžitě zavedťe údaje
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
6.Jedno varné pole se vypíná, na displeji se svítí písmeno „H”	- omezení času práce - opětovně zapněte vamé pole
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla ly
	- přehřátí elektronických ele-mentů
7. Nesvítí ukazatel zbytkového tepla, mimo že varná pole jsou ještě horká.	- výluka v dodávce proudu, spotřebič byl odpojený od sítě.	- ukazatel zbytkového tepla bude opětovně fungovat te-prve po nejbližším zapnutí a vypnutí ovládacího panelu.
8.Prasknutí v keramické varné desce.	Nebezpečí! Okamžitě odpojte varnou desku od sítě (pojistka). Obrat’te se na nejbližší servis.
9.Pokud vada ještě nebyla odstraněna.	Odpojte varnou desku od sítě (pojistka!). Obrat’te se na nejbližší servis.Důležité!Zákazník odpovídá za správný stav spotřebiče a jeho odpo-vídající používání v domácnosti. Jestliže z důvodu chyby v obsluze objednáte servis, tehdy taková návštěva v záruční lhůtě bude pro Vás spojena s náklady.Za škody způsobené nedodržováním tohoto návodu nemůže-me bohužel odpovídat.
10. Indukční varná deska vyluzuje chraplavé zvuky.	Je to normální jev. Pracuje ventilátor chladící elektronické so-ustavy.
11. Indukční varná deska vydává zvuky, které se spojují s hvizdy.	Je to normální jev. V souladu s frekvencí práce cívek v průběhu používání několika varných polí, při maximálním výkonu varná deska vydává lehký hvizd.
12. Symbol E2 Přehřátí indukčních cívek - nedostatečné chlazení,		-zkontrolujte, zda podmínky vestavění varné desky jsou v souladu s návodem k ob-sluze.- zkontrolujte hrnec v souladu s poznámkou na str. 14.

Jmenovité napětí 230V\~50 Hz

- indukční varné pole :

- indukční varné pole : ∅ 180 mm 1400 W

- indukční varné pole Booster: ∅ 220 mm 2300/3000 W

Rozměry 300 x 520 x 50;

Hmotnost ca.5,5 kg;

Splňuje požadavky norem EN 60335-1; EN 60335-2-6, které platí v Evropské unii.

ZÁRUKA

Záruka

Záruční servis dle záručního listu.

Výrobce nenese odpovědnost za žádné škody způsobené nesprávným používáním výrob ku.

Vyplňte laskavě typ a výrobní číslo z typového štítku.

Typ......

Výrobní číslo......

Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke.

Spotrebič používajte len po prečítaní tohto návodu.

Po použití vypnite varnú dosku ovládačom a nespo-liehajte sa na detektor nádoby.

- Udržujte varné zóny a dná hrncov čisté.

Po zakončení používania vypnite varnú zónu regulátorom a nespoliehajte sa na ukazovatel'och detektora riadu.

Indikátor zvyškového tepla

Ak je kuchynská doska zapnutá:

Čistenie po každom použití

Periodická prehliadka spotrebiča

Vyplňte láskavo typ a výrobné číslo z typového štítka.

Typ......

Výrobné číslo......

Záruční a pozáruční servis spotřebičů značky Amica zajištuje firma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska.

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: [phone]

e-mail: [e-mail]

www.martykanservis.cz

Záruční a pozáruční servis spotřebičů značky Amica zajištuje firma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska.

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: [phone]

www.fastplus.sk
