NÁVOD NA OBSLUHU DDI3201B AMICA

- Dbalost o čistotu varných polí a dna hrnců.

Zapnutí varného pole

V okamžiku vypnutí horkého varného pole je ukazované „H“ jako signál „varné pole je hor-ké!”.

Jestliže je kuchyňská varná deska vypnutá:

Jmenovitý výkon varných desek:

PBP2VI501FTB1

DDI 3201 B

Varná doska Amica je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti. Po prečítaní návodu nebude obsluha varnej dosky problémom.

Bezpečnost' a funkčnost' varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečítali tento návod. Dodržiavanie v čom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.

Pozor!

Prístroj bol skonštruovaný len na účely varenia. Akékol'vek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byt' nebezpečné.

Výrobca si vyhradzuje právo zaviest' zmeny, ktoré nemajú vplyv na prevádzku prístroja.

OBSAH

Základné informácie....28
Bezpečnostné pokyny používania....30
Popis výrobku....34
Inštalácia....35
Obsluha....38
Čistenie a údržba....49
Odstraňovanie porúch....51
Technické údaje....53
Záruka 53

Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byt' venovaná mimoriadna pozornosť. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.

Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovol'te det'om aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byt' vykonávané det'mi bez dozoru.

Pozor. Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byt' nebezpečné a môže spôsobit' požiar.

NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.

Pozor. Nebezpečenstvo požiaru: nehromad'te veci potrebné k vareniu na ploche.

Pozor. Ak povrch varnej dosky je prasknutý, vyp-nite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom.

Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.

Zariadenie neovládajte vonkajšími hodinami alebo nezávislým systémom dial'kového ovládania.

K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.

• Pred prvým použitím indukčnej varnej dosky si pozorne preštudujte tento návod na obsluhu. Vďaka tomu si zaistíte bezpečnú prevádzku varnej dosky a zabránite jej poškodeniu.
• Ak indukčnú varnú dosku používate v tesnej blízkosti rádia, televízora alebo iného vyžaru-júceho prístroja, overte či panel s tlačidlami správne funguje.
• Varnú dosku by mal inštalovať oprávnený inštalatér – elektrotechnik.
• Dosku neinštalujte v blízkosti chladiacich zariadení.
• Nábytok, do ktorého inštalujete varnú dosku, musí byť odolný voči teplotám cca 100°C. Vzt'ahuje sa to na preglejky, okraje, povrchy , ktoré sú vyrobené z plastickej hmoty, lepidlá a laky.
• Varnú dosku používajte až po jej vstavaní do nábytku. Vďaka tomu budete chránení pred nebezpečným dotykom častí ktoré zostávajú pod napätím.
• Opravu elektrických zariadení môžu vykonávat' len odborníci. Neodborné opravy môžu byt' pre užívatel'a nebezpečné.
• Prístroj je odpojený od hlavného prívodu elektrickej energie len vtedy, ak je vypnutá poistka alebo ak zástrčka je vytiahnutá zo zásuvky.
• Zástrčka napájacieho vodiča po inštalovaniu varnej dosky musí byť dostupná

• Nedovol'te det'om aby sa so spotrebičom hrali.

• Osoby s implantovanými zariadeniami na podporu životných funkcií (napr. kardiostimulátorom, inzulínovou pumpou, alebo sluchovým prístrojom) musia sa uistiť, že indukčná varná doska (frekvenčný rozsah pôsobenia indukčnej varnej dosky činí 20-50 kHz) nebude rušit' prácu týchto prístrojov.

• V prípade výpadku napätia v sieti všetky nastavenia budú vymazané. Po obnovení siet'ového napätia odporúčame opatrnost'. Pokial'sú varné zóny horúce, bude zapnutý ukazovatel' zvyškového tepla „H", a ako v prípade prvého zapnutia klúč blokády.
• Ukazovatel' zvyškového tepla vstavaný v elektronický systém informuje o tom, či je doska ešte zapnutá a či je ešte horúca.
• Ak sa v blízkosti varnej zóny nachádza napájacia zásuvka, uistite sa, že napájací kábel sa nedotýka horúcich miest.
• Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru.
• Nepoužívajte plastové nádoby, alebo nádoby z hliníkovej fólie (alobalu). Pri vysokých teplotách sa tavia a môžu poškodit' keramickú tabuľu.
• Cukor, kyselina citrónová, sol', atd'. v tepelnom bud' pevnom stave, ani plasty sa nesmú dostat' do styku s horúcimi varnými zónami.
• Ak sa však na varnú zónu dostane neopatrnostou cukor alebo plast, v žiadnom prípade nevypínajte varnú dosku, ale zoškrabte ostrou škrabkou. Chráňte si ruky pred popálením a poranením.
• Na indukčnej varnej doske používajte len hrnce a panvice s ideálne rovným dnom, bez ostrých okrajov a hrán, inak môže dôjst' k trvalému poškodeniu skla.
• Vykurovacia plocha indukčnej varnej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na chlad, ani na teplo.
• Nepustite na keramickú tabuľu žiadne predmety. Bodový náraz, napr. padajúca korenička môže viest' k vzniku prasklín a úlomkov keramickej tabuľe.
• V prípade poškodenia, zvyšky pokrmov, ktoré prekypeli môžu vniknút' do častí indukčnej varnej dosky, ktoré sú pod prúdom.
• Ak povrch varnej dosky je prasknutý, vypnite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom
• Nepoužívajte povrch dosky ako kuchynskú doštičku na krájanie alebo ako pracovnú plochu.
• Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.
• Neinštalujte varnú dosku nad šporák bez ventilátora, nad umývačku riadu, chladničku, mrazničku alebo práčku.
• Ak ste inštalovali varnú dosku do pracovnej dosky, vzduch, ktorý vyteká z ventilačného systému dosky môže nahrievať na vysokú teplotu všetky kovové predmety, ktoré sa nachádzajú v skrinke. Z ohľadu na to odporúčame používanie bezprostredný kryt (vid' obr. 2).
• Dodržujte pokyny pre údržbu a čistenie keramickej tabule. Ak nebudete postupovat' v súlade s týmito pokynmi, stratíte nárok nároky plynúce zo záruky.

ÚSPORA ENERGIE

Každý, kto náležite využíva energiu, nielen šetrí peniaze, ale koná tiež vedomé v súlade s potrebami životného prostredia. Preto pomôžme aj my, šetrime elektrickou energiou! A

môžeme to urobit' takto:

- Používaním vhodného riadu.

Hrnce s plochým a hrubým dnom pomáhajú ušetrit' až 1/3 elektrickej energie. Pamätajte tiež na pokrievky, v opačnom prípade sa spotreba elektrickej energie zvyšuje až štvornásobne!

Nečistoty bránia v prenose tepla – silne pri-pálené zvyšky potravín je možné odstrániť len prostriedkami, ktoré sú pre životné prostredie škodlivé.

- Snažte sa „nenakukovat’ do hrncov” príliš často.

- Neinštalujte varnú dosku v tesnej blízko-sti chladničiek/mrazničiek.

Dochádza potom totiž k zbytočnému plytvaniu elektrickej energie.

VYBAL'OVANIE

Zariadenie je chránené pred poškodením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlikvidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zaba- lenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.

Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk det'om.

LIKVIDÁCIA ZARIADENÍ

Toto zariadenie je označené v súlade s Európskou smernicou 2002/96/WE a pol'ským Zákonom o opotrebovaných elektrických a elektronických zariadení príslušným symbolom prečiarknutého kontejnera na odpadky.

Tento symbol znamená, že sa pri likvidácii nesmie miešat's inými domácimi odpadmi. Užívatel' musí zariadenie odovzdat' v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení. vykonávajúci

zber, v tom miestne zberné strediská, obchody a obecné úrady, tvoria systém umožňujúci odovzdávanie týchto spotrebičov Správny postup pri likvidácii elektrického a elektronického zariadenia predchádza negatívnemu vplyvu škodlivých pre l’udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebezpečných častí ako aj nesprávneho skladovania a recyklácie takýchto zariadení.

Popis dosky PBP2VI501FTB1

Ovládací panel

1. Senzor zapni/vypni dosku
2. Senzor plus
3. Ukazovatel' varnej zóny
4. Senzor mínus
5. Senzor výberu varných zón
6. Ukazovatel' hodín

Pripravte miesto v pracovnej doske k vstavaniu varnej dosky.

• Hrúbka pracovnej dosky nábytku je od 28 do 40 mm, híbka pracovnej dosky min 600 mm. Pracovná doska by mala byť plochá a vo vodorovnej polohe. Utesnite a zabezpečte pracovnú dosku od strany stien pred zaliatím a vlhkom.
• Minimálna vzdialenost' medzi okrajom otvoru a okrajom pracovnej dosky spredu je min 60 mm, a zozadu min 50 mm.
• Minimálna vzdialenost' medzi okrajom otvoru a bokmi susednej skrinky je min. 55 mm.
• Vstavaný nábytok musí mat' preglejku, a lepidlo k jej prilepeniu musí byt' odolné voči teplote 100°C. Nesplnenie tejto podmienky môže zapríčinit' deformáciu povrchu, alebo odlepenie preglejky.
• Okraje otvoru musia byt' zabezpečené látkou odolnou voči vlhkosti.

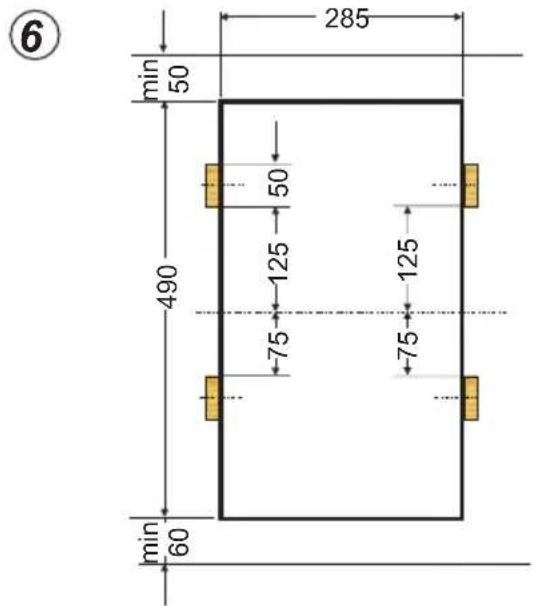

• Otvor v pracovnej doske vykonajte v súlade s rozmermi uvedenými na obr. 1.
• Pod spodkom dosky nechajte volný priestor minimum 25 mm, aby ste umožnili správnu cirkuláciu vzduchu a aby ste unikli nahriatia plochy vôkol dosky, obr. 2

Obr. 2

Vstavanie skrinky v pracovnej doske.

Vstavanie v pracovnej doske nad sporákom s ventiláciou.

Neinštalujte dosku nad sporákom bez ventilácie.

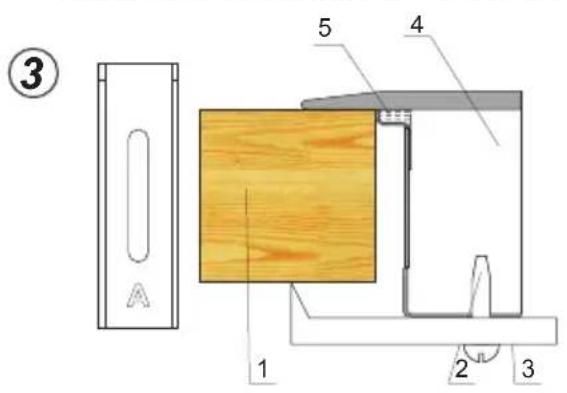

Inštalácia dosky PBP2VI501FTB1- úchyt

• Ak pracovná doska má hrúbku 38 mm k pripevneniu dosky použite 4 úchyty "A". Spôsob montáže je uvedený na obr. 3 a 4. Ak pracovná doska má hrúbku 28 mm okrem úchytov "dodatočne použite 4 drevené kolíky o rozmeroch 15x15x50 mm. Spôsob montáže je uvedený na obr. 5 a 6.
• Skontrolujte, či tesnenie presne prilieha k doske. Jemne priskrutkujte úchyty odspodu dosky.
• Očistite pracovní dosku, vložte varnú dosku do otvoru a pritlačte ju k pracovnej doske.
• Úchyty nastavte kolmo do hrany dosky a celkom dotiahnite.

1. pracovná doska
2. skrutka
3. pripevňujúci úchyt
4. varná doska
5. tesnenie dosky

1. pracovná doska
2. skrutka
3. pripevňujúci úchyt
4. varná doska
5. tesnenie dosky
6. drevený kolík

- Varná doska má stabilne pripevnený kábel s ochranným kontaktom a môže byt' pripojená len do zásuvky 230 V \~ 50 Hz s ochranným kolíkom. Obvod napájajúci zásuvku musí byt' zabezpečený poistkou 16 A.

Pred prvým použitím

• starostlivo očistite indukčnú dosku. S indukčnou doskou zaobchádzajte ako so sklenenou tabuľou,
• pri prvom použití sa môže objavit' slabý zápach, preto v miestnosti zapnite vetranie alebo otvorte okno,
• dosku prevádzkujte podľa bezpečnostných pokynov.

Spôsob fungovania indukčnej varnej zóny

Elektrický generátor dodáva prúd cievke, ktorá sa nachádza vo vnútri spotrebiča. Ked' táto cievka vytvára magnetické pole, do hrnca, ktorý je umiestnený na doske, prenikajú indukované prúdy.

Takéto prúdy z hrnca tvoria ozajstný prenášač tepla, zatial' čo sklená tabuľa dosky ostáva studený.

Tento systém zaistuje používanie hrncov, ktorých dno je poddajné na pôsobenie magnetického pola.

Všeobecne sa dá povedať, že indukčnú technológiu charakterizujú dve vlastnosti:

• vd'aka tomu, že teplo je vyžarované pomocou hrnca, je možné maximálne využitia tepla,
• nedochádza k javu tepelnej zotrvačnosti, pretože varenie sa automaticky začína vo chvíli umiestnenia hrnca na doske a končí sa okamihom jeho stiahnutia z dosky.

Ochranné zariadenie:

Ak doska bola správne inštalovaná a je správne využívaná, ochranné zariadenia sú potrebné zriedkakedy.

Ventilátor: chráni a ochladzuje ovládacie a napájacie komponenty. Môže pracovať na dve rýchlosti, funguje automaticky. Ventilátor pracuje vtedy, ked' sú varné zóny zapnuté a pracuje pri vypnutej doske do okamihu postačujúceho schladenia elektronického systému.

Tranzistor: Teplota elektronických komponentov je meraná nepretržite pomocou sondy. Ak sa nebezpečne zvyšuje teplota, systém automaticky znižuje výkon varnej zóny alebo odpojí varnú zónu nachádzajúcu sa najbližšie k horúcim elektronickým elementom.

Detekcia: detektor prítomnosti hrnca umožňuje prevádzku dosky, a teda ohrievanie. Malé predmety umiestnené na varnej ploche (napr. lyžička, nôž, prstienok, prsteň...) nebudú identifikované ako hrnce, preto tiež sa doska nezapne.

Detektor prítomnosti hrnca v indukčnej zóne

Detektor prítomnosti hrnca je inštalovaný vo varných doskách s indukčnými zónami. Behom prevádzky varnej dosky detektor prítomnosti hrnca automaticky zapína alebo vypína tvorbu tepla v zóne varenia, vo chvíli umiestňovania hrnca na doske alebo po jeho stiahnutí z dosky. Zaručuje to úsporu energie.

• Ak zóna varenia je používaná s príslušným hrncom, na displeji sa ukáže teplotná indikácia.
• Indukcia vyžaduje používanie dobre zvolených hrncov s dnom zhotoveným z magnetickej látky (vid' tabul'ka 41)

Ak sa na zóne varenia nenachádza hrniec alebo použitý hrniec nie je vhodný, na displeji sa ukáže symbol. Zóna sa nezapne. Ak v priebehu desiatich minút nebude indikovaný žiaden hrniec operácia zapnutia dosky bude zrušená.

Ak chcete vypnút zónu varenia, vypnite ju pomocou dotykových senzorov, nielen stiahnutím hrnca.

Detektor hrnca nepracuje ako senzor zapni/vypni dosku.

Indukčná varná doska je opatrená senzormi ovládanými dotykom označených oblastí. Každý dotyk senzora je potvrdený akustickým signálom.

Pri zapínaní a vypínaní, a pri nastavovaní stupňa tepelného výkonu sa vždy dotýkajte iba jedného senzora. Ak sa dotknete súčasne niekoľkých senzorov (s výnimkou hodín a klúča), systém bude ignorovat' zadané ovládacie signály, a ak budete senzory dotýkat' príliš dlho bude signalizovat' poruchu.

Výkon varnej dosky je podmienený výberom vhodného kvalitného riadu.

Výber riadu k vareniu v indukčnej zóne

• Vždy používajte vysoko kvalitný riad s ideálne rovným dnom: používanie takýchto hrncov zabraňuje vzniku vysokej teploty, v których by jedlá počas varenia mohli privriet. Hrnce a panvice so silnými stenami zaručujú dokonalé rozvádzanie tepla.
• Vždy zaistite aby dno hrncov bolo suché: po naplnení hrnca alebo jeho vytiahnutí z chladničky skontroluite, či dno je suché. Vďaka tomu doska ostane čistá.
• Pokrievka na hrnci zabraňuje úniku tepla a tak skracuje čas nahrievania a znižuje spotrebu elektrickej energie.

Energia je najlepšie odvádzaná, ked' rozmer hrnca zodpovedá rozmerom varnej zóny.

Najmenšie a najväčšie možné priemery sú uvedené v tabul'ke a závisia na kvalite nádoby.

Indukčná varná zóna Priemer dna hrnca pre indukčné varenie
Priemer (mm) Minimum (mm) Optimálne (mm)
220 140 220
180 90 180

Použitie menšieho hrnca ako uvedený minimálny priemer môže spôsobit', že indukčná varná zóna nebude fungovat'.

Optimálnu kontrolu teploty pomocou indukčného modulu zaručí ploché dno hrnca.

Vyhíbené dno hrnca alebo hlboko vytlačené logo výrobcu majú negatívny vplyv na overovanú teplotu indukčným modulom a môžu zapríčinit' prehriatie nádob.

Nepoužívajte poškodené nádoby napr. so zdeformovaným dnom, spôsobeným príliš vysokou teplotou.

Výber riadu pre indukčné zóny

Označenie riadu Skontrol	e na štítku uvedená in-formácia o tom, že hrniec je vhodný pre použitie na indukčných doskách.
	Používajte magnetické hrnce (zo smaltovaného ple-chu, feritickej ocele, liatiny), vyskúšajte ich priložením magnetu ku dnu hrnca (musí ho prichytit').
Nehrdzavejúca ocel' Nero	zozná prítomnosť hrnca
	Okrem hrncov z feritomagnetickej ocele
Hliník Nerozozná prítomnosť	hrnca
Liatina Vysoká účinnosť
	Pozor: hrnce môžu poškriabať dosku
Smaltovaná ocel' Vysoká	účinnosť
	Odporúča sa nádoby s plochým, silným a rovným dnom
Sklo Nerozozná prítomnosť	hrnca
Porcelán Nerozozná prítomnosť	hrnca
Riad s medeným dnom	nerozozná prítomnosť hrnca

Ovládací panel

• Po pripojení dosky do elektrickej siete, všetky ukazovatele sa na chvíľu zapália. Varná doska je pripravená k používaniu.
• Varná zóna je vybavená v elektronické senzory, ktoré zapneme stlačením cez minimum jednu sekundu.
• Každé zapnutie senzorov je signalizované zvukom.

Do oblasti senzorov neklad'te žiadne predmety (möže to aktivovat' hlásenie poruchy), a tieto oblasti udržujte ich v čistote.

Zapnutie varnej zóny

Senzor zapni/vypni (1) musí byt' stlačený minimum jednu sekundu. Varná zóna je aktívna, keď na všetkých ukazovatel'och (3) sa svieti číslica „0".

Ak v priebehu dvadsiatich sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.

Zapnutie varnej zóny

Po zapnutí varnej zóny senzorom (1), v priebehu nasledujúcich dvadsiatich sekúnd zapnite vybranú varnú zónu (5).

1. Po stlačení senzora označujúceho vybranú varnú zónu (5), na príslušnom ukazovateli hodnoty tepelného výkonu pre danú varnú zónu, je výraznejšie osvetlená číslica „0”.
2. Stlačením senzora „+” (2) alebo senzora „-” (4) nastavíte požadovanú hodnotu tepla.

Ak v priebehu dvadsiatich sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.

Varná zóna je aktívna, ked' sa na všetkých displejoch svieti číslica alebo písmeno, čo znamená, že zóna je pripravená k vykonávaniu nastavenia tepelného výkonu.

Nastavenie hodnoty tepelného výkonu indukčnej zóny

Počas poukázania na displeji výraznejšie osvetlenej varnej zóny (3) "0" môžete nastavit požadovanú hodnotu tepelného výkonu pomocou senzora „+” (2) a „-” (4).

Vypínanie varných zón

• Varná zóna musí byt' aktívna Ukazovatel' tepelného výkonu je výraznejšie osvetlený.
• Vypnutie nastane po stlačení senzora varnej dosky zapni/vypni, alebo pomocou senzora „-” (4) sa znižuje hodnota výkonu na „0”.

Vypnutie celej varnej dosky

• Varná doska je v prevádzke ak je zapnutá aspoň jedna varná zóna.
• Stlačenie senzora zapni/vypni (1) vypína celú varnú dosku.
  Ak je varná zóna horúca, na ukazovateli varnej zóny (3) sa svieti písmeno „H“- symbol zvyškového tepla.

Funkcia Booster „P”

Funkcia Booster zvyšuje výkon zóny ø 220 - z 2300W na 3000W.

Ak chcete zapnút' funkciu Booster vyberte príslušnú zónu varenia, nastavte hodnotu varenia na „9" a opät' stlačte senzor „+” (2) čo je signalizované ukázaním sa písmena „P” na displeji zóny.

Vypnutie funkcie Booster nasleduje po opätovnom stlačení senzora „-” (4) počas aktívnej indukčnej zóny, alebo po stiahnutí hrnca z indukčnej zóny.

Pre varnú zónu ∅ 220 je čas pôsobenia funkcie Booster obmedzený senzorovým (ovládacím) panelom do 5 minút. Po automatickom vypnutí funkcie Booster, varná zóna d'alej hreje s nominálnym výkonom.

Funkcia Booster môže opät' zostat' zapnutá, ale len v prípade, že cievky a čidlá teploty v elektronickom systéme majú takú možnost'. Ak počas pôsobenia funkcie Booster stiahnete hrniec z varnej zóny, funkcia je nad'alej aktívna a čas sa stále odrátava.

V prípade prekročenia teploty (elektronického systému alebo cievky) varnej zóny počas pôsobenia funkcie Booster, funkcia Booster sa automaticky vypne. Varná zóna sa vracia spät' k nominálnemu výkonu.

Ovládanie funkcie Booster

Zóny varenia sú spojené pármi zvisle alebo krížom v závislosti od modelu. Celkový výkon je delený v okruhu týchto párov.

Skúška zapojenia funkcie Booster pre obe zóny varenia súčasne by spôsobila prekročenie maximálneho dostupného výkonu. V takom prípade tepelný výkon prvej aktivovanej tepelnej zóny bude znížený do pokial' možno čo najväčšej úrovne.

Ak zapíname funkciu Booster je celkový výkon príliš veľký, tepelný výkon druhej zóny v páru bude automaticky zredukovaný.

Funkcia blokády

Funkcia blokády slúži na to, aby bola varná zóna chránená pred zapnutím det'mi, a jej zapnutie je možné po odblokovaní.

Blokácia varnej dosky

Zapnutie blokácie je možné iba vtedy, keď ovládací panel dosky je zapnutý a žiadna varná zóna ani hodiny nie sú aktívne ( na displejoch sa svietia číslice „0“ s blikajúcou bodkou). Po zapnutí panela senzorom (1) súčasne stlačte senzor (5) varnej pravej zóny a senzor „-” (4), potom opät’ stlačte senzor (5) varnej pravej zóny. Teraz sa na všetkých displejoch ukáže „L“ čo znamená zapnutie funkcie blokády. Ak varné zóny sú horúce, bude písmeno „L“ s písmenom „H“ svietit’ premenlivo.

Blokáciu dosky vykonajte v priebehu 10 sekúnd a nestláčajte žiadne iné senzory okrem spomenutých. V opačnom prípade doska nebude zablokovaná.

Varná doska je zablokovaná do momentu odblokovania, aj keď ovládací panel dosky sa vypína a zapína. Odpojenie dosky od napájacej siete nevypne blokáciu dosky.

Odblokovanie dosky na čas varenia

Po zapnutí panela senzorom (1) sa na všetkých displejoch ukáže písmeno „L”.

Nasledovne stlačte súčasne senzor (5) varnej pravej zóny a senzor „-” (4).

Písmená „L” zmiznú, a na displejoch varných zón sa ukážu číslice "0." s blikajúcou bodkou.

Môžete začat' zapínat' varné zóny.

(ako je to opísané v kapitole „Nastavenie tepelného výkonu indukčnej zóny“).

Definitívne odblokovanie dosky

Po zapnutí panela senzorom (1) sa na všetkých displejoch ukáže písmeno „L”.

Stlačte súčasne senzor (5) varnej pravej zóny a senzor „-” (4), a nasledovne opät’ stlačte senzor „-” (4). Ovládací panel dosky je vypnutý (displeje sa nesvietia).

Odblokovanie dosky vykonajte v priebehu 10 sekúnd a nestláčajte žiadne iné senzory okrem spomenutých. V opačnom prípade doska nebude definitívne odblokovaná.

Ak ovládací panel je správne odblokovaný, po stlačení senzora (1) sa na všetkých displejoch objaví číslica „0” s blikajúcou bodkou. Ak varné zóny sú horúce, bude číslica „0” s písmenom „H” svietit’ premenlivo.

Ak vypnete horúcu varnú zónu, bude svietit „H” čo znamená „varná zóna je horúca!”.

Nedotýkajte sa varnej zóny, aby ste sa neobarili, a neklad'te na zóny predmety citlivé na teplo!

Ked' indikátor prestane svietit', môžete dotknúť varné zóny, ale pamätajte, že ešte nevychladli na hodnotu teploty okolia.

V prípade nedostatku napätia indikátor zvyškového tepla sa nesvieti.

Obmedzenie času prevádzky

Pre zvýšenie spoľahlivosti je indukčná doska vybavená obmedzovacom prevádzkovača času pre každú varnú zónu. Maximálny čas prevádzky závisí na poslednej zvolenej hodnote pracovného výkonu.

Ak pracovný výkon zostáva nezmenený počas určitého času (vid' tabul'ka), varná zóna sa automaticky vypne a ukazovatel' zvyškového tepla sa aktivuje. Avšak v každej chvíli môžete zapínat' a používať jednotlivé varné zóny v súlade s návodom na obsluhu.

Pre úsporu elektrickej energie hodnota tepelného výkonu „9“ sa automaticky po 30 minútach redukuje na hodnotu výkonu „8“, naopak čas prevádzky sa nemení.

Hodnota tepel- ného výkonu	Maximálny čas prevádzky v hodinách
U	2
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8	2
9 1,5
P - ∅ 220 0,08

Funkcia hodín

Programové hodiny ul'ahčujú proces varenia vd'aka možnosti programovania času pôsobenia varných zón. Môžete ho používať aj ako časovač.

Zapnutie hodín

Programové hodiny ul'ahčujú proces varenia vd'aka možnosti programovania času pôsobenia varných zón. Môžete ho používať aj ako časovač.

• Senzorom (5) vyberte príslušnú varnú zónu. Číslica „0” bliká výraznejšie.
• Pomocou senzorov „+” (2) alebo „-” (4) nastavte požadovanú hodnotu tepelného výkonu v rozsahu 1-9.
• Nasledovne v priebehu 10 sekúnd aktivujte hodiny súčasným stlačením senzora „+” (2) a „-” (4).
• Pomocou senzora „+” (2) alebo „-” (4) sa nastavuje požadovaný čas varenia (01 do 99 minút). Na varnej zóne ovládanej hodinami bliká desatinná čiarka.

Všetky varné zóny môžu v systéme časového programovania pomocou hodín súčasne pracovat'.

Zmena nastaveného času varenia

V každej chvíli varenia môžete zmenit' nastavený čas jeho trvania.

• Senzorom (5) vyberte príslušnú varnú zónu. Číslica tepelného výkonu je výraznejšie osvetlená.
• Na hornom ukazovateli sa ukážu číslice už nastavených hodín.
• Pomocou senzora „+” (2) alebo senzora „-” (4) opätovne nastavte nový čas hodín.

Kontrola uplynutia času varenia

Čas, ktorý zostal do konca varenia, si môžete v každom momente overit', stlačením senzora vol'by varnej zóny (5), a nasledovne stlačením senzora"+" (2) a „-” (4) súčasne.

Vypnutie hodín

Po uplynutí nastaveného času varenia sa zapne zvukový signál, ktorý môžete vypnút' stlačením l'ubovoľného senzora, alebo sa po dvoch minútach signál sám automaticky vypne.

Ak chcete hodiny vypnút' skôr:

• Senzorom (5) aktivujte varnú zónu. Číslica tepelného výkonu je výraznejšie osvetlená.
• Nasledovne senzorom „+” (2) a senzorom „-” (4) aktivujte hodiny.
• Senzorom „-” (4) zmenšite čas varenia do pozície „00”. Funkcia hodín sa vypne, a varná zóna bude fungovat’ d’alej, pokial’ ju ručne nevypnete.

Hodiny ako časovač

Hodiny nastavujúce čas varenia môžu byť používané ako dodatočný poplach, ak prevádzka varných zón nie je ovládaná časovo.

Vypnutie časovača

• Zapnite dosku stlačením senzora varnej dosky vypni /zapni (1).
• Súčasným stlačením senzora „+” (2) a „-” (4) aktivujte časovač.
• Pomocou senzora „+” (2) alebo „-” (4) nastavte čas časovača.

Funkcia prihrievania

Funkcia prihrievania jedál udržiava teplotu hotových potravín na varnej zóne. Zvolená varná zóna je zapnutá na nízky tepelný výkon. Výkon varnej zóny je riadený funkciou prihrievania jedál, čo znamená, že teplota jedla vynáša cca 65°C. To je príčina, prečo Vaše hotové jedlo nemení nepriaznivo svoju chuť a sa neprilepuje k dnu hrnca. Túto funkciu môžete využit' pre rozpustenie masla, čokolády atd'. Musíte však použit' vhodný hrniec s plochým dnom, aby čidlo, ktoré je umiestnené vo varnej zóne mohlo presne merat' teplotu hrnca.

Funkciu prihrievania môžete zapnút' na každej varnej zóne.

Z mikrobiologického dôvodu sa neodporúča príliš dlhé udržovanie pokrmov v teple, preto tiež túto funkciu dotykový panel vypína po 2 hodinách.

Funkcia prihrievania jedál je nastavená ako dodatočný teplotný výkon medzi pozíciou „01“ a na displeji sa ukáže ako symbol „U“

Funkciu prihrievania zapnete rovnakým spôsobom, ako je to opísané v bode „Za-pnutie varnej zóny”

Funkciu prihrievania vypnete rovnakým spôsobom, ako je to opísané v bode „Vypnutie varnej zóny”.

Vypnutie časovača

Po uplynutí nastaveného času sa zapne zvukový signál, ktorý môžete vypnút' stlačením l'ubovoľného senzora, alebo sa po dvoch minútach signál sám automaticky vypne.

Ak chcete signál vypnút' skôr:

• Súčasným stlačením senzora „+” (2) a „-” (4) aktivujte časovač.
• Nasledovne senzorom „-” (4) zmenšite čas časovača do pozície „00”.
• Funkcia časovača sa vypne.
• Ak hodiny boli naprogramované ako časovač, nefungujú ako hodiny programujúce čas varenia.

Na predíženie obdobia bezporuchového pôsobenia dosky podstatný vplyv majú starostlivosť o udržanie čistoty dosky, a jej správna údržba.

Keramickú dosku čistite podľa rovnakých pravidiel aké platia pri čistení sklených tabúľ. V žiadnom prípade nepoužívajte abrazívne alebo agresívne čistiace prostriedky, piesok k drhnutiu alebo hubky s umelou drôtenkou. Nepoužívajte parné či-stiče.

- Mierne, nepripálené škvrny utrite vlhkou handričkou bez použitia čistiaceho prostriedku. Použitie prípravku na umývanie riadu môže zapríčinit' vznik modrých odfarbení. Takéto trvalé škvrny sa často nedajú odstránit' po prvom čistení, dokonca ani s použitím špeciálnych čistiacich prostriedkov.

- Nečistoty, ktoré pevne lipnú na doske, odstraňujte pomocou ostrej škrabky. Nasledovne utrite tabuľu vlhkou handričkou.

- Svetlé perlet'ové škvrny (zvyšky hliníka) môžete odstránit' z vychladnutej dosky pomocou špeciálneho čistiache prostriedku. Vápenaté zvyšky (napr. po prekypení vody) môžete odstránit' octom alebo špeciálnymi čistiacimi prostriedkami.

- Pri odstraňovaní cukru, jedál obsahu-júcich cukor, plastov a hliníkových fólií nevypínajte varnú zónu! Okamžite odstraňujte zvyšky (horúce) ostrou škrabkou z horúcej varnej zóny. Po odstránení nečistôt dosku môžete vypnút', a už chladnú ju opätovne vyčistiť speciálnym čistiacim prostriedkom.

Špeciálne čistiace prostriedky môžete zakúpiť v supermarketoch, špeciálnych obchodoch s elektrotechnickým zariadením, drogériách, v obchodoch s potravinami a obchodoch s kuchynskými prístrojmi. Ostré škrabky si môžete zakúpiť v obchodoch pre domácich majstrov a v obchodoch so staveným náradím a potrebami pre maliarov.

Čistiaci prostriedok nikdy neaplikujte na horúcu varnú dosku. Čistiaci prostriedok nechajte najskôr zaschnút' a potom ho zo- trite vlhkou handričkou. Eventuálne zvyšky čistiacich prostriedkov je potrebné pred opätovným zahriatím varnej dosky zotriet' vlhkou handričkou. V opačnom prípade majú leptavé účinky.

V prípade nedodržania pokynov pre údržbu keramickej dosky nenesieme zodpovednosť za škody a stratíte nároky plynúce zo záruky!

Pozor!

Ak z akéhosi dôvodu nemôžete ovládat' zapnutú dosku, vypnite hlavný vypínač alebo vyskrutkujte príslušnú poistku a zavolajte servisné stredisko

Pozor!

Ak sa na povrchu keramickej dosky objavia praskliny alebo trhliny, dosku okamžite vypnite a odpojte od zdroja napätia. Vypnite poistku alebo vytiahnite zástrčku zo zásuvky. Nasledovne zavolajte servisné stredisko.

Okrem činností, ktorých cieľom je bežná údržba varnej dosky v čistote je potrebné:

• vykonávať periodické prehliadky fungovania ovládacích komponentov a pracovných sústav varnej dosky. Po uplynutí záručnej doby je potrebné aspoň raz na dva roky vykonať kontrolu technického stavu v servise,
• odstránit' poruchy spôsobené explo- atáciou
• vykonať periodickú údržbu pracovných sústav varnej dosky

Pozor!

Všetky opravy a regulačné činnosti vykonávajte prostredníctvom vhodného strediska servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenie.

Kedykol'vek dôjde k poruche, je potrebné:

• vypnút' pracovné sústavy varnej dosku, ktoré sú v prevádzke
• odpojit' prívod elektrickej energie
• zavolat' servisné stredisko
• niektoré drobné poruchy môže užívatel' odstránit' sám podl'a nižšie uvedených pokynov, skôr než zavoláte Oddelenie obsluhy zákazníka alebo servisné stredisko, prejdite si všetky body nižšie uvedenej tabuľky.

PROBLÉM PRÍČINA POSTUP
1.Spotrebič nefunguje -došlo	k výpadku elektrickej energie	-skontrolujte poistku domového systému, v prípade potreby ju vymeňte
2.Spotrebič nereaguje na zavádzané nastavenia	- ovládací panel nie je zapnutý	- zapnite ho
	- dotyk senzora trval príliš krátko (menej než sekundu)	- dostýkajte sa senzora o niečo dlhšie
	- dotkli ste sa zároveň nie-kol’kých senzorov	- vždy sa dotýkajte len jedného senzora (okrem vypínania varnej zóny)
3.Spotrebič nereaguje a vy-dáva krátky akustický signál	- bola aktivovaná detská poistka (blokáda)	- vypnite detskú poistku (blokáda)
4.Spotrebič nereaguje a vydáva dlhý akustický signál	- nesprávna obsluha (dotkli ste sa nesprávnych senzo-rov, alebo príliš rýchlo)	- opätovne zapnite varnú dosku
	- zakrytý(é) alebo špina-vý(é)senzor(y)	- odkryte alebo očistite senzory
5.Celý spotrebič sa vypína - od	zapnutia dosky neboli v rozmedzí 10 sekúnd zada-né žiadne nastavenia	- opätovne zapnite ovládací panel a okamžite zaved’te údaje
	- zakrytý(é) alebo špina-vý(é)senzor(y)	- odkryte alebo očistite senzory
6.Jedna varná zóna sa vypína, na displeji svieti písmeno „H”	- obmedzený čas prevádzky	opätovne zapnite varnú zónu
	- zakrytý(é) alebo špina-vý(é)senzor(y)	- odkryte alebo vyčistite senzory
	- prehriatie elektronických prvkov- výpadok elektrického prúdu, spotrebič bol odpojený od elektrickej siete.
7. Ukazovatel' zvyškového tepla nesvieti, aj keď varné zóny sú ešte horúce.		- ukazovatel' zvyškového začne opät' fungovať až po najbližšom vypnutí a zapnutí ovládacieho panelu.
8.Prasklina v keramickej varnej doske.	Nebezpečenstvo! Okamžite odpojte doku od siete (poistka). Zavolajte najbližšie servisné stredisko.
9.Ak porucha nebola od-stránená.	Odpojte varnú dosku od siete (poistka!). Zavolajte najbližšie servisné strediskoDôležité!Ste zodpovední za riadny stav a prevádzku spotrebiča vo Vašej domácnosti. Ak zavoláte servisné stredisko z dôvodu poruchy, ktorá vznikla nesprávnou obsluhou, budú Vám účto-vané náklady návštevy, a to aj v zaručenej lehote.Nenesieme žiadnu zodpovednosť za poruchy vzniknuté nedodržaním pokynov v tejto príručke.
10. Indukčná varná doska vydáva hrubé zvuky.	Je to bežný jav. Ventilátor ochladzujúci elektronický systém funguje.
11. Indukčná varná doska vydáva pískavé zvuky.	Je to bežný jav. Doska mierne píska z dôvodu frekvencie cievky pokiaľ používate niekol’ko varných zón na maximálny výkon.
12. Symbol E2	Prehriatie indukčných cievok	- nevystačujúce chladenie,- overte, či podmienky vsta-vanie dosky sú v súlade $ návodom na obsluhu.- overte hrniec v súlade s po-známkou na str. 40.

Menovité napätie 230V\~50 Hz

Menovitý výkon varných zón:

PBP2VI501FTB1

DDI 3201 B

• indukčná varná zóna:
• indukčná varná zóna: ∅ 180 mm 1400 W
• indukčná varná zóna Booster: ∅ 220 mm 2300/3000 W

Rozmery sporáka 300 x 520 x 50;

Váha ca.5,5 kg;

Vyhovuje požiadavkám noriem EN 60335-1; EN 60335-2-6 platných v Európskej únii.

ZÁRUKA

Záruka

Záručný servis podľa záručného listu.

Výrobca nenesie zodpovednosť za žiadne škody spôsobené nesprávnym používaním výrob ku
