| Typ produktu | Vstavaný elektrický sporák |
| Značka | Amica |
| Model | BOXI 955 000 SM |
| Rozmery (Š×V×H) | 59,5 × 59,5 × 57,5 cm |
| Menovité napätie | 230 V ~ 50 Hz |
| Max. menovitý výkon | 3,6 kW |
| Typ napájania | Jednofázový, zásuvka s uzemnením |
| Funkcie varenia | Rýchly ohrev, rozmrazovanie, posilnený gril, gril, teplovzdušné varenie, spodný/horný ohrev, teplovzdušné varenie ECO, ventilátor + odporové telesá |
| Programátor | Elektronický dotykový s časovačom, oneskoreným štartom, automatickým vypnutím |
| Osvetlenie rúry | Žiarovka 25 W, pätica E14 (alebo halogén G9 podľa verzie) |
| Čistenie | Parou (Steam Clean); odnímateľné dvierka, odnímateľné vnútorné sklo, odnímateľné bočné lišty |
| Bezpečnosť | Zámok dvierok, kontrolky, automatické vypnutie, signalizácia horúcich plôch |
| Materiály | Oceľ, sklo, smalt |
| Energetická trieda | Definovaná podľa funkcie ECO: teplovzdušné varenie ECO, konvenčný režim ECO |
| Súčasťou balenia | Rošt, plech na pečenie, plech na chlieb (podľa modelu) |
| Opraviteľnosť | Žiarovka a sklo vymeniteľné užívateľom; ostatné opravy vykonáva autorizovaný servis |
Často kladené otázky - BOXI 955 000 SM AMICA
Otázky používateľov k BOXI 955 000 SM AMICA
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Sporák vo formáte PDF zadarmo! Nájdite svoj návod BOXI 955 000 SM - AMICA a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. BOXI 955 000 SM značky AMICA.
NÁVOD NA OBSLUHU BOXI 955 000 SM AMICA
- Dbalost o čistotu varných polí a dna hrnců.
Jestliže je varná deska vypnutá:
Varná doska je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti. Po prečítaní návodu nebude obsluha varnej dosky problémom.
Bezpečnosť a funkčnosť varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.
Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečítali tento návod. Dodržiavanie v čom uvedených pokynov Vás ochráni pred nesprávnym používaním.
Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.
Pozor!
Prístroj bol skonštruovaný len na účely varenia. Akékol'vek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byt' nebezpečné.
Výrobca si vyhradzuje právo zaviest' zmeny, ktoré nemajú vplyv na prevádzku prístroja.
OBSAH
Základné informácie....33
Bezpečnostné pokyny používania....35
Popis výrobku....40
Inštalácia....41
Obsluha....47
Čistenie a údržba....59
Odstraňovanie porúch....61

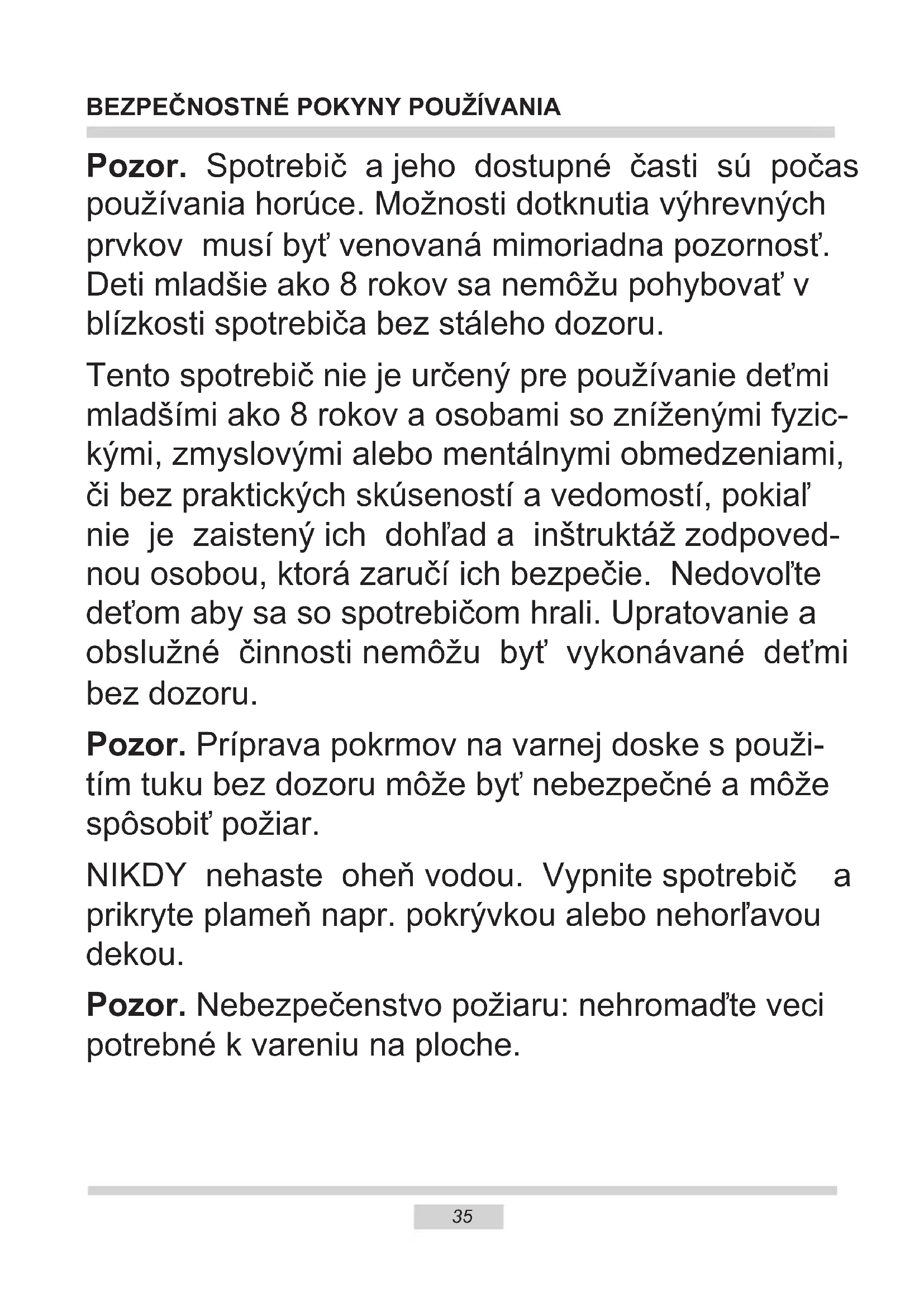

Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byť venovaná mimoriadna pozornosť. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.
Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovol'te det'om aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byt' vykonávané det'mi bez dozoru.
Pozor. Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byt' nebezpečné a môže spôsobit' požiar.
NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.
Pozor. Nebezpečenstvo požiaru: nehromad'te veci potrebné k vareniu na ploche.
Pozor. Ak povrch varnej dosky je prasknutý, vyp-nite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom.
Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.
Zariadenie neovládajte vonkajšími hodinami alebo nezávislým systémom dial'kového ovládania.
K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.
BEZPEČNOSTNÉ POKYNY POUŽÍVANIA
- Pred prvým použitím indukčnej varnej dosky si pozorne preštudujte tento návod na obsluhu. Vďaka tomu si zaistíte bezpečnú prevádzku varnej dosky a zabránite jej poškodeniu.
- Ak indukčnú varnú dosku používate v tesnej blízkosti rádia, televízora alebo iného vyža rujúceho prístroja, overte či panel s tlačidlami správne funguje.
- Varnú dosku by mal inštalovať oprávnený inštalatér – elektrotechnik.
- Dosku neinštalujte v blízkosti chladiacich zariadení.
- Nábytok, do ktorého inštalujete varnú dosku, musí byť odolný voči teplotám cca 100°C. Vzt'ahuje sa to na preglejky, okraje, povrchy , ktoré sú vyrobené z plastickej hmoty, lepidlá a laky.
- Varnú dosku používajte až po jej vstavaní do nábytku. Vďaka tomu budete chránení pred nebezpečným dotykom častí ktoré zostávajú pod napätím.
- Opravu elektrických zariadení môžu vykonávať len odborníci. Neodborné opravy môžu byť pre užívatel’a nebezpečné.
- Prístroj je odpojený od hlavného prívodu elektrickej energie len vtedy, ak je vypnutá poistka alebo ak zástrčka je vytiahnutá zo zásuvky.
- Zástrčka napájacieho vodiča po inštalovaniu varnej dosky musí byť dostupná
- Nedovol'te det'om aby sa so spotrebičom hrali.
- Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osobami s nedostatkom skúseností a znalostí prístroja, iba ak je uskutočňované pod dohl’adom inej osoby alebo v súlade s návodom na obsluhu prístroja, poskytnutými osobami zodpovednými za ich bezpečnosť.
- Osoby s implantovanými zariadeniami na podporu životných funkcií (napr. kardio-stimulátorom, inzulínovou pumpou, alebo sluchovým prístrojom) musia sa uistiť, že indukčná varná doska (frekvenčný rozsah pôsobenia indukčnej varnej dosky činí 20-50 kHz) nebude rušit' prácu týchto prístrojov.
- V prípade výpadku napätia v sieti všetky nastavenia budú vymazané. Po obnovení siet'ového napätia odporúčame opatrnost'. Pokial' sú varné zóny horúce, bude zapnutý ukazovatel' zvyškového tepla „H", a ako v prípade prvého zapnutia klůč blokády.
- Ukazovatel' zvyškového tepla vstavaný v elektronický systém informuje o tom, či je doska ešte zapnutá a či je ešte horúca.
- Ak sa v blízkosti varnej zóny nachádza napájacia zásuvka, uistite sa, že napájací kábel sa nedotýka horúcich miest.
- Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru.
- Nepoužívajte plastové nádoby, alebo nádoby z hliníkovej fólie (alobalu). Pri vysokých teplotách sa tavia a môžu poškodit' keramickú tabuľu.
- Cukor, kyselina citrónová, sol', atd'. v tepelnom bud' pevnom stave, ani plasty sa nesmú dostat' do styku s horúcimi varnými zónami.
- Ak sa však na varnú zónu dostane neopatrnošťou cukor alebo plast, v žiadnom prípade nevypínajte varnú dosku, ale zoškrabte ostrou škrabkou. Chráňte si ruky pred popálením a poranením.
BEZPEČNOSTNÉ POKYNY POUŽÍVANIA
- Na indukčnej varnej doske používajte len hrnce a panvice s ideálne rovným dnom, bez ostrých okrajov a hrán, inak môže dôjst' k trvalému poškodeniu skla.
- Vykurovacia plocha indukčnej varnej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na chlad, ani na teplo.
- Nepustite na keramickú tabuľu žiadne predmety. Bodový náraz, napr. padajúca korenička môže viest' k vzniku prasklín a úlomkov keramickej tabuľe.
- V prípade poškodenia, zvyšky pokrmov, ktoré prekypeli môžu vniknút do častí indukčnej varnej dosky, ktoré sú pod prúdom.
- Ak povrch varnej dosky je prasknutý, vypnite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom
- Nepoužívajte povrch dosky ako kuchynskú doštičku na krájanie alebo ako pracovnú plochu.
- Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.
- Neinštalujte varnú dosku nad šporák bez ventilátora, nad umývačku riadu, chladničku, mrazničku alebo práčku.
- Ak ste inštalovali varnú dosku do pracovnej dosky, vzduch, ktorý vyteká z ventilačného systému dosky môže nahrievať na vysokú teplotu všetky kovové predmety, ktoré sa nachádzajú v skrinke. Z ohľadu na to odporúčame používanie bezprostredný kryt (vid' obr. 2).
- Dodržujte pokyny pre údržbu a čistenie keramickej tabule. Ak nebudete postupovať v súlade s týmito pokynmi, stratíte nárok nároky plynúce zo záruky.
- Na zapnutú varnú dosku nikdy nestavajte prázdnej varnej nádoby, mohlo by viest' k poškodeniu ako hrnca tak i varnej zóny.
ÚSPORA ENERGIE
Každý, kto náležite využíva energiu, nielen šetrí peniaze, ale koná tiež vedome v súlade s potrebami životného prostredia. Preto pomôžme aj my, šetrime elektrickou energiou! A môžeme to urobit' takto:
- Používaním vhodného riadu.
Hrnce s plochým a hrubým dnom pomáhajú ušetrit' až 1/3 elektrickej energie. Pamätajte tiež na pokrievky, v opačnom prípade sa spotreba elektrickej energie zvyšuje až štvornásobne!
Nečistoty bránia v prenose tepla – silne pri-pálené zvyšky potravín je možné odstrániť len prostriedkami, ktoré sú pre životné prostredie škodlivé.
- Snažte sa „nenakukovat’ do hrncov” príliš často.
- Neinštalujte varnú dosku v tesnej blízko-sti chladničiek/mrazničiek.
Dochádza potom totiž k zbytočnému plytvaniu elektrickej energie.
VYBAL'OVANIE
Zariadenie je chránené pred poškodením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlikvidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zaba- lenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.
Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk det'om.
LIKVIDÁCIA ZARIADENÍ
Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/UE a pol'ským Zákonom o opotrebovaných elektrických a elektronických zariadení príslušným symbolom prečiarknutého kontejnera na odpadky.
Tento symbol znamená, že sa pri likvidácii nesmie miešat's inými domácimi odpadmi. Užívatel' musí zariadenie odovzdat' v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení. vykonávajúci
zber, v tom miestne zberné strediská, obchody a obecné úrady, tvoria systém umožňujúci odovzdávanie týchto spotrebičov Správny postup pri likvidácii elektrického a elektronického zariadenia predchádza negatívnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebezpečných častí ako aj nesprávneho skladovania a recyklácie takýchto zariadení.

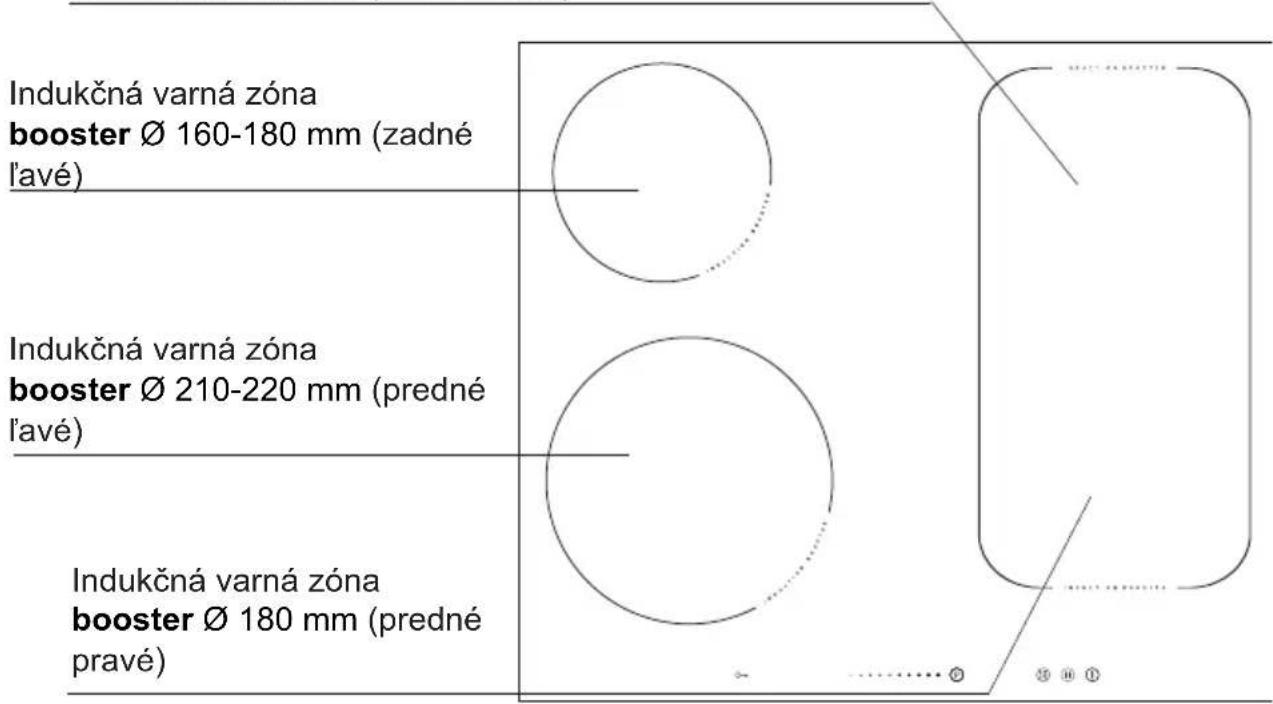

Opis dosky
Indukčná varná zóna
booster ∅ 180 mm (zadné pravé)


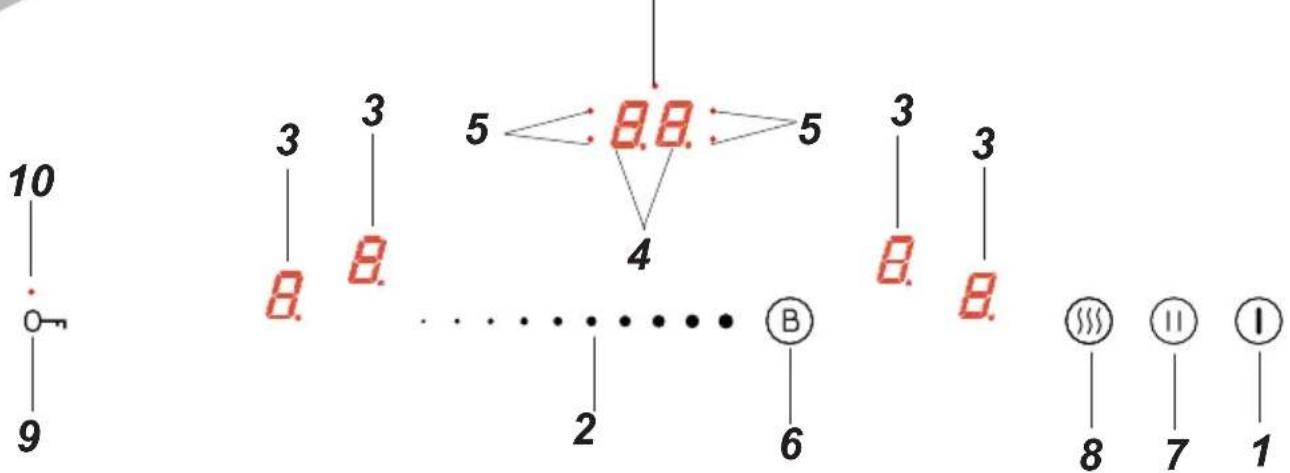

Ovládací panel
- Senzor zapnút' / vypnút' dosky
- Senzor zmeny tepelného výkonu
- Ukazovatel' varnej zóny
- Ukazovatel' hodín
- Signalizačná dióda hodín
- Senzor Booster
- Senzor funkcie pauza
- Senzor funkcie ohrievania
- Senzor klúč
- Signalizační dióda senzora klúč
- Signalizačná dióda minútky
Pripravte miesto v pracovnej doske k vstavaniu varnej dosky.
- Hrúbka pracovnej dosky nábytku je od 28 do 40 mm, híbka pracovnej dosky min 600 mm. Pracovná doska musí byť plochá a správne vyrovnaná. Pracovnú dosku treba utesnit' a zabezpečit' ju od steny pred zaliatím a vlhkost'ou.
- Minimálna vzdialenost' medzi okrajom otvoru a okrajom pracovnej dosky spredu je min 60 mm, a zozadu min 50 mm.
- Minimálna vzdialenost' medzi okrajom otvoru a bokmi susednej skrinky je min. 55 mm.
- Vstavaný nábytok musí mat' preglejku, a lepidlo k jej prilepeniu musí byt' odolné voči teplote 100°C. Nesplnenie tejto podmienky môže zapríčinit' deformáciu povrchu, alebo odlepenie preglejky.
- Okraje otvoru musia byť zabezpečené látkou odolnou voči vlhkosti.

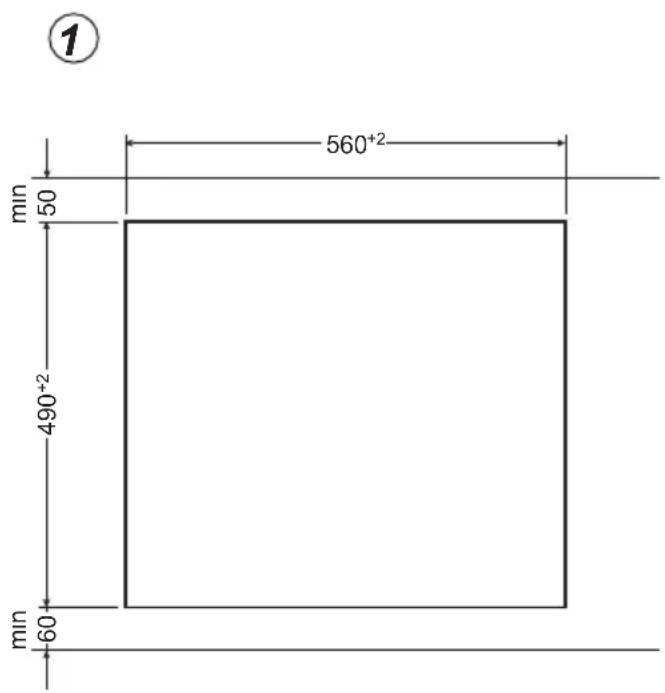

- Otvor v pracovnej doske vykonajte v súlade s rozmermi uvedenými na výkr. 1.
- Pod spodkom dosky nechajte voľný priestor minimum 25 mm, aby ste umožnili správnu cirkuláciu vzduchu a aby ste unikli nahriatia plochy vôkol dosky.


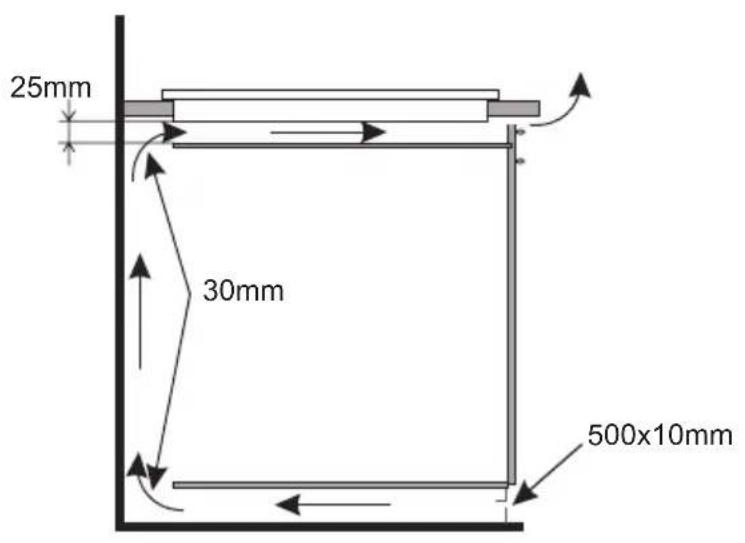

Vstavanie skrinky v pracovnej doske.

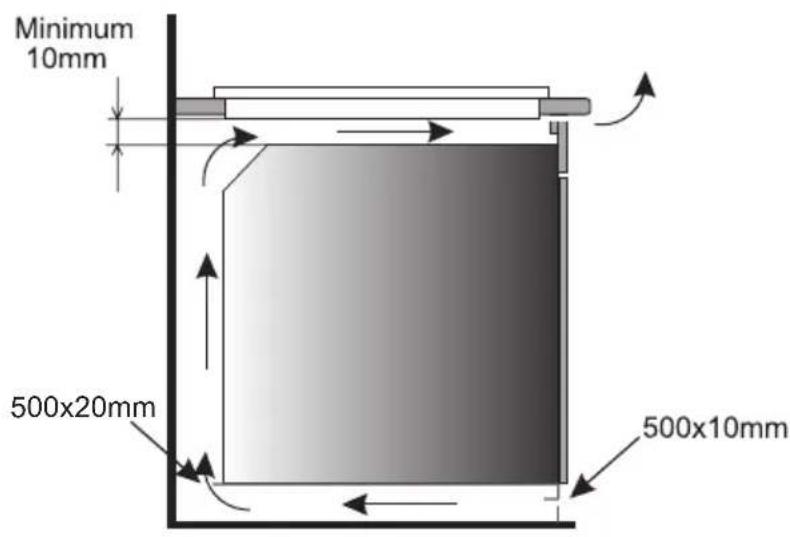

Vstavanie v pracovnej doske nad sporákom s ventiláciou.
Neinštalujte dosku nad sporákom bez ventilácie.

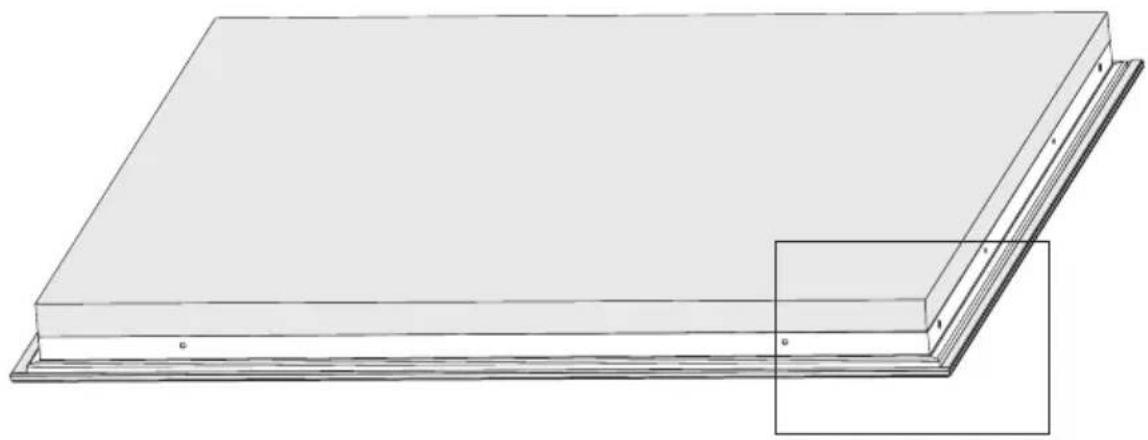

Montáž penového tesnenia.
Vstavenie spotrebiča bez tesnenia je zakázané.
Tesnenie umiestite na spotrebiču nasledujúcim spôsobom:
Pred vstavením spotrebiča do kuchynskej vstavby, je potrebné zospodu k rámu kuchynskej dosky prilepit' penové tesnenie, pripojené k spotrebiču.
- z tesnenia odstráňte ochrannú fóliu,
- potom tesnenie prilepte zospodu rámu.
(výkr.)
- spojenie dosky s elektrickým vodičom vykonajte na základe priloženej schémy zapojenia
- pracovní dosku očistite z prachu, varnú dosku vložte do otvoru a silno pritlačte k pracovnej doske (Výkr. 3).
Výkr. 3
2 – tesnenie dosky
3 - keramická doska
Pripojenie dosky k elektrickej inštalácii
Pozor!
Dosku k elektrickej sieti smie pripojit' iba kvalifikovaný elektrotechnik s príslušným oprávnením. Je zakázané vykonávať samostatné úpravy alebo zmeny v elektrickej inštalácii.
Pokyny pre montážneho technika
Doska je vybavená v spojovaciu lištu, ktorá umožňuje vol'bu správneho pripojenia podľa daného typu elektrického prívodu.
Spojovacia lišta umožnuje nasledujúce pripojenia:
- jednofázový prúd 230 V \~
- dvojfázový prúd 400 V 2N \~
- třifázovy prúd 400 V 3N \~
Pripojenie dosky k správnemu zdroju napájania je možné vhodným premostením na spojovacej lište v súlade s priloženou schémou. Schéma elektrického zapojenia je uvedená v dolnej časti spodného krytu. Prístup k spojovacej lište je možný po otvorení veka svorkovnicovej skinky. Nezabudnite na správnu vol'bu napájacieho kábla, majúc na úvahe druh napojenia a menovitý výkon dosky.
Pozor!
Pamätajte o nutnosti pripojenia ochranného obvodu do svorky prípojnej lišty, označené znakom ⏻ . Elektrická inštalácia napájajúca varnou dosku musí byť zabezpečená príslušne zvoleným zabezpečením a ako dodatočné zabezpečenie napájacej línie môže byť vybavená odpovedajúcim vypínačom, ktorý umožňuje vypnutie prúdu v havarijnej situácii.
Pred pripojením dosky k elektrickej inštalácii prečítajte si informácie na výrobnom štítku a schéme pripojenia.
Iný spôsob pripojenia dosky než je to uvedené v schéme, môže zapríčinit' jej poškodenie.
POZOR! Inštalatér je povinný vydat' užívatel'ovi „osvedčenie pripojenia výrobku k elektrickej inštalácii” (nachádza sa v záručnom listu). Po ukončenej inštalácii inštalatér je tiež povinný umiestit' informáciu o spôsobe vykonaného pripojenia:
- jednofázovom, dvojfázovom alebo trojfázovom,
- prierezu pripojovacieho vodiča,
- druhu použitého zabezpečenia (druh poistky).
| SCHÉMA PRÍPUSTNÝCH ZAPOJENÍPozor! Napätie výhrevných elementov 230V | |||||
| Pozor! V prípade každého zo spojenia ochranný vodič musí byť spojený so svorkou + | Typ / prierez vodiča | Ochranná poistka | |||
| 1 | Pre sieť 230 V pripojenie jedno-fázové s neutrálnym vodičom, svorky L1 a L2 spojené mostíkom, neutrálny vodič do N, ochranný vodič do + | 1N~ |  | HO5VV-FG 3X 4 mm ^2 | min.30 A |
| 2* | Pre sieť 230/400V dvojfázové pripojenie s neutrálnym vodičom, neutrálny vodič do N, ochranný vodič do + | 2N~ |  | HO5VV-FG 4X2,5mm ^2 | min.16 A |
| 3* | Pre sieť 230/400V třífázové pri-pojenie s neutrálnym vodičom, neutrálny vodič do N, ochranný vodič do + | 3N~ | HO5 | 5X1,5mm ^2 | min.16 A |
| L1=R, L2=S, L3=T, N= svorka neutrálneho vodiča, + = svorka ochranného vodiča | |||||
* V prípade domácej 3-fázovej inštalácie 230/400V, ostávajúci vodič pripojte do svorky:L3, ktorá nie je spojená s vnútornou inštaláciou dosky.
* Svorky N-N sú vnútorne spojené, nie je potrebné ich mostíkovat'
Pred prvým použitím
- starostlivo očistite indukčnú dosku. S indukčnou doskou zaobchádzajte ako so sklenenou tabuľou,
- pri prvom použití sa môže objavit' slabý zápach, preto v miestnosti zapnite vetranie alebo otvorte okno,
- dosku prevádzkujte podľa bezpečnostných pokynov.
Spôsob fungovania indukčnej varnej zóny
Elektrický generátor napája cievku umiestenú vo vnútri spotrebiča.
Táto cievka vytvára magnetické pole, ktoré je prenášané na nádobu.
Magnetické pole spôsobuje, že sa nádoba zahrieva
Tento systém zaistuje používanie nádob, ktorých dno je poddajné na pôsobenie magnetického pola.
Všeobecne sa dá povedat', že indukčnú technológiu charakterizujú dve vlastnosti:
- vd'aka tomu, že teplo je vyžarované pomocou nádoby, je možné maximálne využitia tepla,
- nedochádza k javu tepelnej zotrvačnosti, pretože varenie sa automaticky začína vo chvíli umiestnenia nádoby na doske a končí sa okamihom jej stiahnutia z dosky.
V priebehu normálneho používania varnej dosky môžu vzniknút' zvuky rôzneho druhu, ktoré nemajú žiadny vplyv na dobrú prácu dosky.
- Hvizd nízkej frekvencie. Zvuk vzniká, keď je nádoba prázdna, stráca sa po naliatí vody alebo vložení pokrmu.
- Hvizd vysokej frekvencie. Zvuk vzniká v nádobách, ktoré boli vyrobené z veľa vrstiev rôznych materiálov a zapnutiu maximálneho tepelného výkonu. Tento zvuk sa tiež zosilňuje, pokiaľ súčasne používame dve alebo viacej varných zón na maximálny výkon. Zvuk sa ztráca alebo je menej intenzívny po znížení výkonu.
- Zvuk škrípania. Zvuk vzniká v nádobách, ktoré boli vyrobené z veľa vrstiev rôznych materiálov. Intenzita zvuku závisí od spôsobu varenia.
- Zvuk zvonenia. Zvuk vzniká behom práce ventilátora chladiaceho elektronické systémy.
Zvuky, ktoré môžu byť počúvatel'né v priebehu správnej exploatácie vznikajú z práce chla-diaceho ventilátora, rozmerov nádob a materiálu, z ktorého boli vyrobené spôsobu varenia pokrmov a zapnutého tepelného výkonu.
Tieto zvuky nie sú normálnym javom a nie sú poruchami varnej dosky.
Ochranné zariadenie:
Ak doska bola správne inštalovaná a je správne využívaná, ochranné zariadenia sú potrebné zriedkakedy.
Ventilátor: chráni a ochladzuje ovládacie a napájacie komponenty. Môže pracovať na dve rýchlosti, funguje automaticky. Ventilátor pracuje vtedy, keď sú varné zóny zapnuté a funguje pri vypnutej doske do okamihu dostatočného ochladenia elektronického systému.
Tranzistor: Teplota elektronických komponentov je meraná nepretržite pomocou sondy. Ak sa nebezpečne zvyšuje teplota, systém automaticky znižuje výkon varnej zóny alebo odpojí varnú zónu nachádzajúcu sa najbližšie k horúcim elektronickým elementom.
Detekcia: detektor prítomnosti hrnca umožňuje prevádzku dosky, a teda ohrievanie. Malé predmety umiestnené na varnej ploche (napr. lyžička, nôž, prstienok, prsteň...) nebudú identifikované ako hrnce, preto sa tiež doska nezapne.
Detektor prítomnosti hrnca v indukčnej zóne
Detektor prítomnosti hrnca je inštalovaný vo varných doskách s indukčnými zónami. Behom prevádzky varnej dosky detektor prítomnosti hrnca automaticky zapína alebo vypína tvorbu tepla v zóne varenia, vo chvíli umiestňovania hrnca na doske alebo po jeho stiahnutí z dosky. Zaručuje to úsporu energie.
- Ak zóna varenia je používaná s príslušným hrncom, na displejisa ukáže teplotná indikácia
- Indukcia vyžaduje používanie hrncov presne prispôsobených, vybavených dnom z magnetického materiálu (Tabul'ka)
Ak sa na zóne varenia nenachádza hrniec alebo použitý hrniec nie je vhodný, na displeji sa ukáže symbol –. Zóna sa nezapne.
Ak v priebehu 90 sekúnd nebude indikovaný žiaden hrniec operácia zapnutia dosky bude zrušená.
Ak chcete vypnút' zónu varenia, vypnite ju pomocou dotykových senzorov, nielen stiahnutím hrnca.
Detektor hrnca nepracuje akosenzor zapni/vypni dosku.
Indukčná varná doska je opatrená senzormi ovládanými dotykom označených oblastí. Každý dotyk senzora je potvrdený akustickým signálom.
Pri zapínaní a vypínaní, a pri nastavovaní stupňa tepelného výkonu sa vždy dotýkajte iba jedného senzora. Ak sa dotknete súčasne niekol’kých senzorov (s výnimkou hodín a klúča), systém bude ignorovať zadané ovládacie signály, a ak budete senzory dotýkať príliš dlho bude signalizovať poruchu.
Výkon varnej dosky je podmienený výberom vhodného kvalitného riadu.

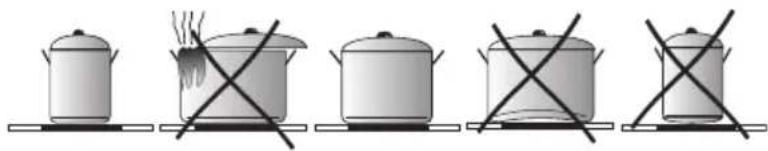

Výber riadu k vareniu v indukčnej zóne
- Vždy používajte vysoko kvalitný riad s ideálne rovným dnom: používanie takýchto hrncov zabraňuje vzniku vysokej teploty, v których by jedlá počas varenia mohli privriet. Hrnce a panvice so silnými stenami zaručujú dokonalé rozvádzanie tepla.
• Optimálnu kontrolu teploty pomocou indukčného modulu zaručí ploché dno hrnca.
- Vyhíbené dno hrnca alebo hlboko vytlačené logo výrobcu majú negativny vplyv na overovanú teplotu indukčným modulom a môžu zapríčinit' prehriatie nádob.
- Nepoužívajte poškodený riad napr. so zdeformovaným dnom, spôsobeným príliš vysokou teplotou.
- Používajúc veľké nádoby s feromagnetickým dnom, ktorých priemer je menší od celkového priemeru nádoby, zohrieva sa len feromagnetická časť nádoby. Spôsobuje to situáciu, v ktorej nie je možné rovnomerné rozvádzanie tepla v nádobe. Feromagnetická v dnu nádoby je zmenšená z dôvodu v nej umiestených hliníkových elementov, preto tiež
dodávané množstvo tepla môže byť menšie. Môžu sa vyskytnúť problémy sa zaznamenaním nádoby alebo nádoba nebude vôbec zaznamenaná. Priemer feromagnetickej časti riadu musí byť prispôsobený k veľkosti varnej zóny, s cieľom získania optimálnych výsledkov varenia. V prípade, ked’ nádoba nebola zaznamenaná vo varnej zóne, odporúča sa jej vyskúšanie vo varnejzóne s príslušne menším priemerom.
- smaltovaná ocel'
- liatina
- špeciálne nádoby z nehrdzavejúcej oceli pre indukčné varenie.
| Označenie riadu Skontrol | e na štítku uvedená informácia o tom, že hrniec je vhodný pre použitie na indukčných doskách. |
| Používajte magnetické hrnce (zo smaltovaného plechu, feritickej ocele, liatiny), vyskúšajte ich priložením magnetu ku dnu hrnca (musí ho prichytit'). | |
| Nehrdzavejúca ocel' Nero | zozná prítomnosť hrnca |
| Okrem hrncov z feritomagnetickej ocele | |
| Hliník Nerozozná prítomnosť hrnca | |
| Liatina Vysoká účinnosť | |
| Pozor: hrnce môžu poškriabať dosku | |
| Smaltovaná ocel' Vysoká účinnosť | |
| Odporúča sa nádoby s plochým, silným a rovným dnom | |
| Sklo Nerozozná prítomnosť hrnca | |
| Porcelán Nerozozná prítomnosť hrnca | |
| Riad s medeným dnom Nerozozná prítomnosť hrnca | |
- Aby ste pri varení dosiahli najlepší efekt, používajte riad s takým priemerom dna (feromagnetickej časti), aký je priemer daného varného pol'a.
- Používanie riadu s menším priemerom dna ako dané varné pole znižuje efektívnosť poľa a predlžuje varenie.
- Detekcia riadu varnými poľami má svoj spodný limit, ktorý závisí od priemeru feromagnetického dna riadu a materiálu, z ktorého je riad vyrobený. Ak použijete nevhodný riad, je možné, že ho varné pole nedokáže detegovat'.
Ovládací panel
- Po pripojení dosky do elektrickej siete, všetky ukazovatele sa na chvíľu zapália. Varná doska je pripravená k používaniu.
- Varná zóna je vybavená v elektronické senzory, ktoré zapneme stlačením cez minimum jednu sekundu.
- Každé zapnutie senzorov je signalizované zvukom.
Do oblasti senzorov neklad'te žiadne predmety (möže to aktivovat' hlásenie poruchy), a tieto plochy udržujte v čistote.
Zapnutie varnej zóny
Senzor zapni/vypni (1) musí byť stlačený minimum jednu sekundu. Varná doska je aktívna, keď sa na všetkých ukazovatel’och (3) svieti číslica „0”.
Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.
Zapnutie varnej zóny
Po zapnutí varnej zóny senzorom (1), v priebehu nasledujúcich 10 sekúnd zapnite vybranú varnú zónu (3).
-
Po dotknutí senzora označujúceho vybranou varnou zónu (3), na tej zóne príslušnej ukazovateli stupne výkonu sa striedavo svieti podsvietená číslica „0”.
-
Presúvajúc prstom po senzore (2), nastavíme požadovaný stupeň tepelného výkonu.
Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.
Varná zóna je aktívna, ked' sa na všetkých displejoch svieti číslica alebo písmeno, čo znamená, že zóna je pripravená k vykonávaniu nastavenia tepelného výkonu.
Nastavenie hodnoty tepelného výkonu indukčnej zóny
V čase ukázania na ukazovateli varnej zóny striedavo podsvietenej (3) "0" je možné začat' nastavovať požadovaný stupeň tepelného výkonu presúvajúc prstom po senzore (2).
Vypínanie varných zón
- Varná zóna musí byt' aktívna Ukazovatel' stupňa výkonu ohrevu sa striedavo svieti.
- Vypnutie nasleduje po dotknutí senzora zapni/vypni dosky alebo pridržaním senzora (3) po dobu 3 sekúnd, alebo presúvajúc prstom vl'avo po senzore (2) znižujeme stupeň výkonu do „0”.
Vypnutie celej varnej dosky
- Varná doska je v prevádzke, ak je zapnutá aspoň jedna varná zóna.
- Stlačenie senzora zapni/vypni (1) vypína celú varnú dosku.
Ak je varná zóna horúca, na ukazovateli varnej zóny (3) sa svieti písmeno "H"- symbol zvyškového tepla.
Funkcia Booster „P”
Funkcia Booster zvyšuje výkon zóny
-∅ 180 - z 1600W na 2500W,
-∅ 210-220 - z 2000W na 3000W,
-∅ 160-180 - z 1200W na 1400W,
Bridge z 3000W na 5000W.
Pre zapnutie funkcie Booster vyberte zónu varenia, a nasledovne senzorom (6) zapnite funkciu Booster, čo je signalizované ukázaním sa písmena “P” na displeji varnej zóny (3).
Vypnutie funkcie Booster nasleduje po stlačení senzora (2) a znížení tepelného výkonu pri aktívnej varnej zóne, alebo po stiahnutí hrnca z varnej zóny.
Pre varnú zónu ∅ 180, ∅ 210-220, ∅ 160-180 čas činnosti funkcie Booster je obmedzený senzorovým panelom do 10 minút. Po automatickom vypnutí funkcie Booster, varná zóna d'alej hreje s nominálnym výkonom.
Funkcia Booster môže opät' zostat' zapnutá, ale len v prípade, že cievky a senzory teploty v elektronickom systéme majú takú možnosť.
Ak počas pôsobenia funkcie Booster stiahnete hrniec z varnej zóny, funkcia je nad'alej aktívna a čas sa stále odrátava.
V prípade prekročenia teploty (elektronického systému alebo cievky) varnej zóny počas pôsobenia funkcie Booster, funkcia Booster sa automaticky vypne. Varná zóna sa vracia spät' k nominálnemu výkonu.
Ovládanie funkcie Booster
Zóny varenia sú spojené pármi zvisle alebo krížom v závislosti od modelu. Celkový výkon je delený v okruhu týchto párov.
Skúška zapojenia funkcie Booster pre obe zóny varenia súčasne by spôsobila prekročenie maximálneho dostupného výkonu. V takom prípade tepelný výkon prvej aktivovanej tepelnej zóny bude znížený do pokial' možno čo najväčšej úrovne.
Funkcia blokády
Funkcia blokády slúži na to, aby bola varná zóna chránená pred zapnutím det'mi, a jej zapnutie je možné po odblokovaní.
Funkcia blokády je možná pri zapnutej aj vypnutej doske.
Zapnutie aj vypnutie funkcie blokády
Zapnutie aj vypnutie funkcie blokády dosky sa vykonáva pomocou senzora (9) pridržujúce senzor po dobu 5 sekúnd. Zapnutie funkcie blokády je signalizované rozsvietením signalizačnej diódy (10).
Varná doska je zablokovaná do momentu odblokovania, aj ked' ovládací panel dosky sa vypína a zapína. Odpojenie dosky od napájacej siete spôsobí vypnutie blokády dosky.
Po ukončení varenia, v keramickej doske ostáva tepelná energia nazývaná zvyškovým teplom. Premietanie ukázania zvyškového tepla prebieha v dvoch etapách. Po vypnutí varnej zóny alebo celého zariadenia, keď teplota prekračuje 60°C, na príslušnom displeju sa objaví premietnuté „H”. Ukázanie zvyškového tepla je premietané tak dlho, ak teplota varnej zóny prekračuje 60°C. V rozsahu teplôt od 45°C do 60°C bude na displeji premietané ukázanie „h” symbolizujúce malé zvyškové teplo. Ked’ teplota bude nižšia ako45°C ukazovatel’ zvyškového tepla bude zhasnutý.
V priebehu účinkovania ukazovatel'a zvyškového teplasa ne-dotýkajte varnej zóny, aby ste sa neobarili, a neklad'te na zóny predmety citlivé na teplo!
V priebehu výluky v dodávke prúdu ukazovatel' zvyškového tepla „H“ už nie je premietaný. Napriek tomu môžu byt' varné zóny vtedy ešte horúce!
Obmedzenie času prevádzky
Pre zvýšenie spoľahlivosti je indukčná doska vybavená obmedzovacom prevádzkovača času pre každú varnú zónu. Maximálny čas prevádzky závisí na poslednej zvolenej hodnote pracovného výkonu.
Ak pracovný výkon zostáva nezmenený počas určitého času (vid' tabul'ka), varná zóna sa automaticky vypne a ukazovatel' zvyškového tepla sa aktivuje. Avšak v každej chvíli môžete zapínat' a používať jednotlivé varné zóny v súlade s návodom na obsluhu.
| Hodnota tepelného výkonu | Maximálny čas prevádzky v hodinách |
| -== | 8 |
| 1 | 8 |
| 2 | 8 |
| 3 5 | |
| 4 | 5 |
| 5 | 5 |
| 6 1,5 | |
| 7 1,5 | |
| 8 1,5 | |
| 9 1,5 | |
| P 0,16 |
Funkcia automatického prihrievania
- Zvolenú varnú zónu aktivujte senzorom (3)
- Nasledovne senzorom nastavte (2), presúvajúc prstom, úroveň výkonu v rozsahu od 1-8 a opätovne stlačte senzor (3).
- Na displeji bude striedavo premietaná číslica nastaveného výkonu s písmenom A.
Po uplynutí času dodania dodatkového výkonu, varná zóna sa automaticky prepne na zvolený stupeň výkonu, ktorý bude na ukazovateli viditel'ný.
| Hodnota tepelného výkonu | Čas trvania automatického prihrievania dodatočným výkonom (v minútach) |
| - | |
| 1 0,8 | |
| 2 1,2 | |
| 3 2,3 | |
| 4 3,5 | |
| 5 4,4 | |
| 6 7,2 | |
| 7 | 2 |
| 8 3,2 |
Ak riad bude stiahnutý z varnej zóny a opätovne postavený pred uplynutím času trvania automatiky prihrievania, prihrievanie s dodatočným výkonom bude vykonané do konca.
Funkcia hodín
Programové hodiny ul'ahčujú proces varenia vd'aka možnosti programovania času pôsobenia varných zón. Môžete ho používať aj ako časovač.
Zapnutie hodín
Programové hodiny ul'ahčujú proces varenia vd'aka možnosti programovania času pôsobenia varných zón. Túto funkciu je možné zapnút' výlučne pri varení (ked' je tepelný výkon väčší ako „0"). Funkciu hodín je možné súčasne zapnút' na všetkých štyroch varných zónach. Hodiny je možné nastavit' v rozsahu od 1 do 99 minút po 1 minúte.
Aby nastavit' čas hodín je potrebné:
- senzorom (3) zvolit' varné pole a senzorom nastavit' (2) tepelný výkon v rozsahu 1-9. Na displeji sa svieti zvolený tepelný výkon v rozsahu od 1-9.
- nasledovne v čase 10 sek je potrebné zvolit' senzor aktivácie hodín (4). Na displeji (4) sa ukážu číslice „00” s diódou (5), signalizujúcou zapnutie príslušnej varnej zóny.
- po aktivácii hodín nastavte čas hodín presúvajúc prstom po senzore (2). V prvom rade nasleduje nastavenie druhej číslice, a nasledovne nastavenie prvej číslice. Po nastavení druhej číslice opätovne stlačte senzor (4) a prejdite do nastavenia prvej číslice. Ak nenastavíme žiadnu hodnotu pre prvú číslice to po 10 s hodiny prijmú hodnotu „0” ( napr. „0 6”).
Hodiny začnú fungovat', ked'dióda (5), signalizujúca zapnutie príslušnej varnej zóny, začne blikat'.
Všetky varné zóny môžu v systéme časového programovania pomocou hodín súčasne pracovat'.
Ak je nastavený viac ako jeden čas na displeji hodín, je premietaný najkratší nastavený čas. Dodatočne je to signalizované blikajúcou diódou (5).
Zmena nastaveného času varenia
V každej chvíli varenia je možné zmenit' nastavený čas jeho trvania.
Pre toto vykonajte jednakú procedúru ako v bode
„Zapnutie hodín” s tým rozdielom, že po vol’be varnej zóny senzorom (3) nenastavujeme tepelný výkon pomocou senzora (2), ale bezprostredne prechádzame do procedúry aktivovania hodín pomocou senzora (4).
Kontrola uplynutia času varenia
Ostávajúci čas do konca varenia je možné v každom okamihu skontrolovať, dotknutím senzora hodín (4). Aktívny čas činnosti hodín pre príslušnú varnú zónu je signalizovaný blikajúcou diódou (5).
Vypnutie hodín
Po uplynutí nastaveného času varenia sa zapne zvukový signál, ktorý môžete vypnúť stlačením ľubovoľného senzora, alebo sa po dvoch minútach signál sám automaticky vypne.
Ak chcete hodiny vypnút' skôr:
- Senzorom (3) aktivujte varnú zónu. Číslica tepelného výkonu je výraznejšie osvetlená.
- Nasledovne stlačte senzor (4), pridržte 3 sekundy alebo zmeňte čas minútky pomocou senzora (2), presúvajúc prstom do polohy „00”.
Hodiny ako minútka
Hodiny nastavujúce čas varenia môžu byť používané ako dodatočný poplach, ak prevádzka varných zón nie je ovládaná časovo.
Zapnutie minútky
- Zapnite dosku stlačením senzora varnej dosky vypni /zapni (1). Na ukazovatel'och varných zón (3) sa ukáže číslica „0”.
- nasledovne je potrebné v čase 10 sek zvolit' senzor aktivácie minútky (4). Na ukazovateli minútky (4) sa ukážu číslice „00”.
- po aktivácii minútky je potrebné presúvaním prstom po senzore (2) nastavit' čas minútky. V prvom rade nasleduje nastavenie druhej číslice, a nasledovne nastavenie prvej číslice. Po nastavení druhej číslice minútka automaticky prechádza do nastavenia prvej číslice. Ak nenastavíme žiadnu hodnotu pre prvú číslicu, to po 10 s minútka prijme hodnotu „0”. ( napr. „06” ). Minútka začnie fungovať ked' začne blikat' dióda minútky (11).
Vypnutie časovača
Po uplynutí naprogramované doby, sa zapne prerušovaný zvukový, ktorý sa vypína dotknutím l'ubovoľného senzora alebo automaticky po 2 minútach.
Ak chcete signál vypnút' skôr:
- Stlačte senzor (4), pridržte 3 sekundy alebo zmeňte čas minútky pomocou senzora (2), presúvajúc prstom do polohy „00”.
- Ak hodiny boli naprogramované ako minútka, nefungujú ako hodiny programujúce čas varenia.
Funkcia minútky bude zrušená v okamihu ked' je aktivovaná funkcia hodín.
Funkcia prihrievania
Funkcia prihrievania jedál udržiava teplotu hotových potravín na varnej zóne. Zvolená varná zóna je zapnutá na nízky tepelný výkon. Vďaka tejto funkcií budete mať teplé uvarené jedlo, ktoré nemení svoju chuť a nepripal’uje dno hrnca. Túto funkciu môžete použit’ k rozpusteniu masla, čokolády atd’.
Podmienkou k správnemu využitiu tejto funkcie je použitie vhodného hrnca s plochým dnom, aby teplota hrnca bola presne meraná senzorom, ktorý je umiestnený vo varnej zóne Funkciu prihrievania pokrmov môžete zapnúť na každej varnej zóne.
Na varnej zóne môžete nastavit' 3 úrovne teploty ohrevu 42°C, 70°C a 94°C.
Zapnutie funkcie prihrievania sa vykonáva nasledovne:
- po zvolení príslušnej varnej zóny senzorom (3) stlačte senzor funkcie zohrievania (8), čo je signalizované rozsvietením sa na displeji vodorovného znaku( — ) - znamená to zvolenie úrovne ohrevu 42°C,
- stlačte senzor funkcie zohrievania (8) druhý krát, čo je signalizované rozsvietením sa na displeji dvojitého vodorovného znaku ( - znamená to zvolenie úrovne ohrevu 70°C,
- stlačte senzor funkcie zohrievania (8) tretíkrát, čo je signalizované rozsvietením sa na displeji trojitého vodorovného znaku ( – znamená to zvolenie úrovne ohrevu 94°C,
- Funkciu zohrievania je možné vypnút' v každej chvíli, aktivovaním zvolenej varnej zóny stlačením senzora (3), a nasledovne presúvajúc senzorom (2) nastavit' úroveň tepelného výkonu na polohu „0”.
Funkcia Stop'n go účinkuje ako štandardná pauza. Vďaka nej môžete v l'ubovoľnom okami-hu činnosť varnej dosky zastaviť a vrátit sa k predchádzajúcim nastaveniam.
Aby zapnút' funkciu stop'n go musí byt' zapnutá prinajmenšom jedna varná zóna
Nasledovne stlačujeme senzor (7). Na všetkých ukazovatel'och varných zón (3) sa rozsve- cuje symbol „II”. Ked' je varná zóna horúca bude symbol „II” striedavo blikat' z písmena „H” na „h”, označujúc zvyškové zohriatie varnej zóny.
Pre vypnutie funkcie stop'n go opätovne stlačte senzor (7). Na ukazovatel'och varnej zóny (3) sa rozsvietia nastavenia, ktoré boli nastavené pred zapnutím funkcie stop'n go.
Funkcia Bridge
Vdaka funkcii Bridge môžete kontrolovať 2 varné zóny varnej dosky ako jednu zónu ohrevu. Funkcia Bridge je veľmi pohodlná, najmä ked' pre varenie používate hrnce typu pekáč.
Varná doska má funkciu Bridge pre pravé zóny.
Pre zapnutie funkcie Bridge stlačte senzor varnej zóny (3) a nasledovne súčasne stlačte 2 senzory vol'by varnej zóny (3) po l'avej alebo pravej strane. Na hornom displeji sa rozsvieti symbol „” a na dolnom displeji sa ukáže číslica „0”. Nasledovne presúvajúc prstom po senzore zmeny tepelného výkonu (2) nastavujeme l'ubovoľný výkon ohrevu.
Odteraz ovládate dve varné zóny pomocou jedného senzora.
Pre vypnutie funkcie Bridge stlačte po dobu 3 sekúnd senzor vol'by varnej zóny (3) s rozsvieteným symbolom „” . Na displejoch sa rozsvieti číslica „0”.
Od tejto doby varné zóny fungujú samostatne.
Na predíženie obdobia bezporuchového pôsobenia dosky podstatný vplyv majú starostlivosť o udržanie čistoty dosky, a jej správna údržba.
Keramickú dosku čistite podľa rovnakých pravidiel aké platia pri čistení sklených tabúľ. V žiadnom prípade nepoužívajte abrazívne alebo agresívne čistiace prostriedky, piesok k drhnutiu alebo hubky s umelou drôtenkou. Nepoužívajte parné či-stiče.
- Mierne, nepripálené škvrny utrite vlhkou handričkou bez použitia čistiaceho prostriedku. Použitie prípravku na umývanie riadu môže zapríčinit' vznik modrých odfarbení. Takéto trvalé škvrny sa často nedajú odstránit' po prvom čistení, dokonca ani s použitím speciálnych čistiacich prostriedkov.
- Nečistoty, ktoré pevne lipnú na doske, odstraňujte pomocou ostrej škrabky. Nasledovne utrite tabul'u vlhkou handričkou.
- Svetlé perlet'ové škvrny (zvyšky hliníka) môžete odstránit' z vychladnutej dosky pomocou špeciálneho čistiache prostriedku. Vápenaté zvyšky (napr. po prekypení vody) môžete odstránit' octom alebo špeciálnymi čistiacimi prostriedkami.
- Pri odstraňovaní cukru, jedál obsahu-júcich cukor, plastov a hliníkových fólií nevypínajte varnú zónu! Okamžite odstraňujte zvyšky (horúce) ostrou škrabkou z horúcej varnej zóny. Po odstránení nečistôt dosku môžete vypnút', a už chladnú ju opätovne vyčistiť speciálnym čistiacim prostriedkom.
Špeciálne čistiace prostriedky môžete zakúpit' v supermarketoch, špeciálnych obchodoch s elektrotechnickým zariadením, drogériách, v obchodoch s potravinami a obchodoch s kuchynskými prístrojmi. Ostré škrabky si môžete zakúpit' v obchodoch pre domácich majstrov a v obchodoch so staveným náradím a potrebami pre maliarov.
Čistiaci prostriedok nikdy neaplikujte na horúcu varnú dosku. Čistiaci prostriedok nechajte najskôr zaschnút' a potom ho zo- trite vlhkou handričkou. Eventuálne zvyšky čistiacich prostriedkov je potrebné pred opätovným zahriatím varnej dosky zotriet' vlhkou handričkou. V opačnom prípade majú leptavé účinky.
V prípade nedodržania pokynov pre údržbu keramickej dosky nenesieme zodpovednosť za škody a stratíte nároky plynúce zo záruky!
Pozor!
Ak z akéhosi dôvodu nemôžete ovládať zapnutú dosku, vypnite hlavný vypínač alebo vyskrutkujte príslušnú poistku a zavolajte servisné stredisko
Pozor!
Ak sa na povrchu keramickej dosky objavia praskliny alebo trhliny, dosku okamžite vypnite a odpojte od zdroja napätia. Vypnite poistku alebo vytiahnite zástrčku zo zásuvky. Nasledovne zavolajte servisné stredisko.
Okrem činností, ktorých cieľom je bežná údržba varnej dosky v čistote je potrebné:
- vykonávať periodické prehliadky fungovania ovládacích komponentov a pracovných sústav varnej dosky. Po uplynutí záručnej doby je potrebné aspoň raz na dva roky vykonať kontrolu technického stavu v servise,
- odstránit' poruchy spôsobené explo- atáciou
- vykonať periodickú údržbu pracovných sústav varnej dosky
Pozor!
Všetky opravy a regulačné činnosti vykonávajte prostredníctvom vhodného strediska servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenie.
V každej havarijnej situácii vykonajte nasledujúce:
- vypnút' pracovné sústavy varnej dosku, ktoré sú v prevádzke
- odpojit' prívod elektrickej energie
• zavolat' servisné stredisko - niektoré drobné poruchy môže užívatel' odstránit' sám podl'a nižšie uvedených pokynov, skôr než zavoláte Oddelenie obsluhy zákazníka alebo servisné stredisko, prejdite si všetky body nižšie uvedenej tabuľky.
| PROBLÉM PRÍČINA KONANIE | ||
| 1.Spotrebič nefunguje - výluka | dodávky elektrického prúdu | -skontrolujte poistku domá-cej inštalácie, spálenú vy-meňte |
| 2.Spotrebič nereaguje na zavádzané nastavenia | - ovládací panel nie je zapnutý | -zapnite ho |
| -dotyk senzora trval príliš krátko (menej než sekundu) | -dostýkajte sa senzora o niečo dlhšie | |
| -dotkli ste sa zároveň nie-kol'kých senzorov | -vždy sa dotýkajte len jedného senzora (okrem vypínania varnej zóny) | |
| 3.Spotrebič nereaguje a vy-dáva dlhý akustický signál | - nesprávna obsluha (dotkli ste sa nesprávnych senzo-rov, alebo príliš rýchlo) | -opätovne zapnite varnú dosku |
| -zakrytý(é) alebo špina-vý(é)senzor(y) | - odkryte alebo očistite senzory | |
| 4.Celý spotrebič sa vypína - od | - zapnutia dosky neboli v rozmedzí 10 sekúnd za-dané žiadne nastavenia | -opätovne zapnite ovládací panel a okamžite zaved'te údaje |
| -zakrytý(é) alebo špina-vý(é)senzor(y) | - odkryte alebo očistite senzory | |
| 5.Jedna varná zóna sa vypí-na, na displeji svieti písmeno „H” | -obmedzený čas prevádzky - | opätovne zapnite varnú zónu |
| -zakrytý(é) alebo špina-vý(é)senzor(y) | - odkryte alebo očistite senzory | |
| -prehriatie elektronických prvkov- výpadok elektrického prú-du, spotrebič bol odpojený od elektrickej siete. | ||
| 6. Ukazovatel' zvyškového tepla nesvieti, aj keď varné zóny sú ešte horúce. | - ukazovatel' zvyškového tepla začne opäť fungovať po opätovnom pripojení zariadenia k el. napätiu. | |
| 7.Prasklina v keramickej varnej doske. |  Nebezpečenstvo! Okamžite odpojte doku od siete (poistka). Zavolajte najbližšie servisné stredisko . | |
| 8.Ak porucha nebola odstrá-nená. | Odpojte varnú dosku od siete (poistka!). Zavolajte najbliž-šie servisné strediskoDôležité!Ste zodpovední za riadny stav a prevádzku spotrebiča vo Vašej domácnosti. Ak zavoláte servisné stredisko z dôvo-du poruchy, ktorá vznikla nesprávnou obsluhou, budú Vám účtované náklady návštevy, a to aj v zaručenej lehote.Nenesieme žiadnu zodpovednosť za poruchy vzniknuté nedodržaním pokynov v tejto príručke. | |
| 9. Indukčná varná doska vydáva hrubé zvuky. | Je to bežný jav. Ventilátor ochladzujúci elektronický systém funguje. | |
| 10. Indukčná varná doska vydáva pískavé zvuky. | Je to bežný jav. Podľa pracovnej frekvencie varných polí, ak sa používa niekoľko varných polí súčasne, pri maximálnom výkone doska jemne píska. | |
| 11. Varná doska nefungu-je, varné zóny sa nedajú zapnút’ a nefungujú. | - porucha elektroniky - dosku | resetujte, na niekoľ-ko minút ju odpojte od siete (vyberte poistku inštalácie). |
Menovité napätie 230/400V 3N\~50 Hz
Menovitý výkon varných zón: 7,4 kW
- indukčná varná zóna: ∅ 180 mm 1600 W
- indukčná varná zóna: ∅ 210-220 mm 2000 W
- indukčná varná zóna: ∅ 160-180 mm 1200 W
- indukčná varná zóna Booster: ∅ 180 mm 1600/2500 W
- indukčná varná zóna Booster: ∅ 210-220 mm 2000/3000 W
- indukčná varná zóna Booster: ∅ 160-180 mm 1200/1400 W
Rozmery 576 x 518 x 59 ;
Vyhovuje požiadavkám noriem EN 60335-1; EN 60335-2-6 platných v Európskej únii.
