| Typ produktu | Vysokotlaký čistič |
| Značka | PowerPlus |
| Model | POWXG90416 |
| Výkon | 2000 W |
| Napájecí napětí | 220-240 V / 50 Hz |
| Jmenovitý tlak | 11 MPa |
| Maximální tlak | 16 MPa |
| Průtok vody | 7,5 l/min |
| Maximální teplota vody | 50 °C |
| Hmotnost | 9,0 kg |
| Délka vysokotlaké hadice | 8 m |
| Hladina akustického tlaku (LpA) | 75 dB(A) |
| Hladina akustického výkonu (LwA) | 89 dB(A) |
| Vibrace (aw) | 2,1 m/s² |
| Třída ochrany | Třída II (dvojitá izolace) |
| Typ motoru | Kartáčový motor |
| Hlavní funkce | Nastavitelná tryska, turbo tryska, čistič teras, integrovaná láhev na detergent, otáčení pistole, automatické vypnutí, teleskopická rukojeť |
| Dodávané příslušenství | Stříkací pistole, prodlužovací tyč, nastavitelná tryska, turbo tryska, čistič teras, kartáč, čisticí jehla, vysokotlaká hadice 8 m, vodní konektor |
| Bezpečnost | Zámek spouště, přetlakový ventil, tepelný senzor, ochrana proti stříkající vodě |
| Údržba | Čištění vstupního filtru, čištění ventilačních otvorů, mazání spojů |
| Záruka | 36 měsíců |
| Doporučené použití | Venkovní, soukromé použití |
Často kladené otázky - POWXG90416 PowerPlus
Dotazy uživatelů ohledně POWXG90416 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysokotlaký čistič ve formátu PDF zdarma! Najděte svůj návod POWXG90416 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWXG90416 značky PowerPlus.
NÁVOD K OBSLUZE POWXG90416 PowerPlus
5.3 Osobna sigurnost
5.1 Pracovní oblast 4
5.2 Elektrická bezpečnost....4
5.3 Osobní bezpečnost....5
5.4 Používání elektrických strojů a péče o ně....5
5.5 Servis....6
6 DOPLŇKOVÉ BEZPEČNOSTNÍ PŘEDPISY PRO VYSOKOTLAKÉ ČISTIČE......6
6.1 Hlavní elektrické připojení....7
6.2 Vodní přípojka....7
6.3 Bezpečnostní zařízení....7
7 MONTÁŽNÍ POKYNY....7
7.1 Montáž pistole (obrázek 1)....7
7.2 Montáž ukládacího háku (obrázek 2)....7
8 PROVOZ....7
8.1 Připojení zahradní hadice (obrázek 3)....7
8.2 Montáž vysokotlaké hadice (obrázek 4)....8
8.3 Montáž turbo trysky 8
8.4 Vodní přípojka....8
8.5 Start/stop stroje 8
8.6 Nastavitelná tryska (obrázek 6)....8
8.7 Otáčení pistole (obrázek 7)....9
8.8 Čistič teras 9
8.9 Dávkovač čisticího prostředku 9
8.10 Seřízení pojezdové rukojeti (obrázek 10)....9
9 TECHNICKÉ ÚDAJE....9
POWERPLUS® HIGH QUALITY TOOLS
POWXG90416 CS
10 HLUČNOST 10
11 ČIŠTĚNÍ A ÚDRŽBA....10
11.1 Čištění vstupního filtru 10
11.2 Čištění větracích otvorů 10
11.3 Mazání spojek.... 10
12 SKLADOVÁNÍ 10
13 ŘEŠENÍ PROBLÉMŮ 11
14 ZÁRUKA....12
15 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ......12
16 PROHLÁŠENÍ O SHODĚ 13

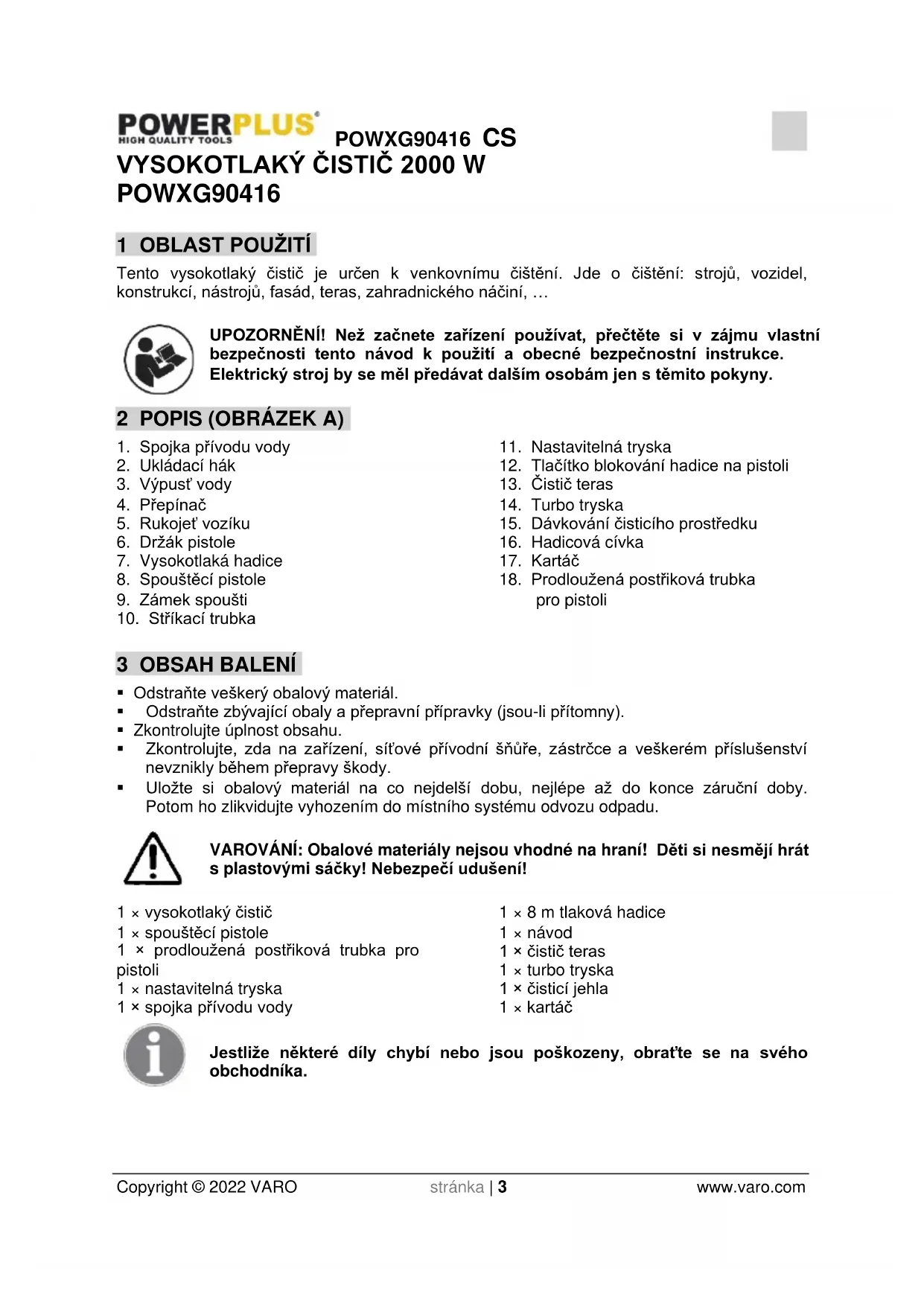

VYSOKOTLAKÝ ČISTIČ 2000 W POWXG90416
1 OBLAST POUŽITÍ
Tento vysokotlaký čistič je určen k venkovnímu čištění. Jde o čištění: strojů, vozidel, konstrukcí, nástrojů, fasád, teras, zahradnického náčiní, ...
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBRÁZEK A)
- Spojka přívodu vody
- Ukládací hák
- Výpust' vody
- Přepínač
- Rukojeť vozíku
- Držák pistole
- Vysokotlaká hadice
- Spouštěcí pistole
- Zámek spoušti
-
Stříkací trubka
-
Nastavitelná tryska
- Tlačítko blokování hadice na pistoli
- Čistič teras
- Turbo tryska
- Dávkování čisticího prostředku
- Hadicová cívka
- Kartáč
- Prodloužená postřiková trubka pro pistoli
3 OBSAH BALENÍ
- Odstraňte veškerý obalový materiál.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu. - Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.
VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1 × vysokotlaký čistič
1 × spouštěcí pistole
1 × prodloužená postřiková trubka pro pistoli
1 × nastavitelná tryska
1 × spojka přívodu vody
1 × 8 m tlaková hadice
1 × návod
1 × čistič teras
1 × turbo tryska
1 × čisticí jehla
1 × kartáč
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu nebo na stroji se používají následující symboly:
 | Proudem se nesmí mířit na osoby, zvířata, elektrická zařízení pod proudem ani na zařízení samotné. |  | V souladu se základními platnými bezpečnostními normami dle evropských směrnic. |
 | Stroj třídy II – dvojitá izolace – není třeba uzemněná zástrčka. |  | Před použitím si přečtěte návod. |
 | Označuje riziko úrazu nebo poškození stroje. |  | Povinná ochrana zraku. |
 | Noste chrániče sluchu. |  | Noste ochranné rukavice |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.
5.1 Pracovní oblast
- Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.
5.2 Elektrická bezpečnost
Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší když je vaše tělo uzemněné.
-
Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
-
S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
- Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k použití ve venkovním prostředí. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
- Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým strojem bud'te pozorní, sledujte, co děláte, a říd'te se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog. alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
- Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv. ochrannou přilbu nebo ochranu sluchy, omezíte tak možnost zranění.
- Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.
5.4 Používání elektrických strojů a péče o ně
- Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí, na kterou byl zkonstruován.
- Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.
- Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.
- Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.
- Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládaií.
- Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.
5.5 Servis
- Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.
6 DOPLŇKOVÉ BEZPEČNOSTNÍ PŘEDPISY PRO VYSOKOTLAKÉ ČISTIČE
- Spotřebič je určen výhradně pro venkovní osobní potřebu a NE pro komerční využití. Prosím držte jej dál od zdrojů tepla, přímého slunečního světla, vlhkosti a deště, mrazu a ostrých hran.
- Nenechávejte provozovat stroj lidi, kteří nejsou vyškoleni v používání vysokotlakého čističe a ani si nepřečetli příslušný návod k použití!
- Vysokotlaké čističe nesmějí používat děti ani osoby bez výcviku.
- Je třeba dohlížet na děti a zajistit, aby si se zařízením nehrály.
- Než stroj spustíte, zkontrolujte prosím pečlivě, zda na něm nejsou závady. Jestliže nějaké najdete, stroj nespouštějte a obraťte se na svého místního distributora.
- Speciálně kontrolujte izolaci elektrického kabelu – měla by být bezvadná a zcela bez prasklin. Jestliže je elektrický kabel poškozen, měl by jen místní autorizovaný zákaznický servis vyměnit za nový.
VAROVÁNÍ: Vysokotlaké proudly mohou být v případě zneužití nebezpečné. Proudem se nesmí mířit na osoby, elektrické zařízení pod proudem ani na zařízení samotné.
VÝSTRAHA: Nepoužívejte zařízení v dosahu osob, pokud tyto osoby nemají ochranné oblečení.
■ Nemířte proudem na sebe ani na jiné osoby za účelem očištění obuvi nebo oblečení.
- Držte postřikovou trubku pevně oběma rukama.
- Provozovatel a kdokoliv se nachází v bezprostřední blízkosti místa čištění by měl jednat tak, aby se chránil před zasažením úlomky uvolněnými během provozu.
- Za provozu noste ochranné brýle a ochranné oblečení.
■ Před uživatelskou údržbou vždy odpoite od přívodu elektrického proudu.
- K zajištění bezpečnosti zařízení používejte jen originální náhradní díly od výrobce nebo výrobcem schválené.
- Zařízení nepoužívejte v případě poškození přívodního kabelu nebo důležitých dílů zařízení, např. bezpečnostních mechanismů, vysokotlaké hadice a spouštěcí pistole.
- Neprovozujte zařízení vlhkýma rukama. Je-li zařízení vlhké nebo mokré, ihned je odpojte. Nevkládejte je do vody.
- Pneumatiky a ventily pneumatik mohou být vysokotlakým proudem poškozeny a pak prasknout.
- Nikdy nepoužívejte stroj v prostředí, kde by mohlo hrozit nebezpečí výbuchu.
- Není dovoleno čistit vysokým tlakem povrchy s obsahem azbestu.
■ Vysokotlaký čistič se nesmí používat při teplotách pod 0 °C.
VÝSTRAHA: Vysokotlaké hadice, armatury a spojky jsou důležité pro bezpečnost zařízení. Používejte pouze hadice, armatury a spojky doporučované výrobcem.
VAROVÁNÍ: Nedostatečné prodlužovací kabely mohou být nebezpečné. Kabely by měly být z cívek vždy zcela odvinuty, aby se předešlo přehřátí kabelu.
- Pokud je použit prodlužovací kabel, musí být zástrčka i zásuvka vodotěsné a splňovat níže uvedené požadavky na délku a rozměry kabelu:
- 1 mm ^2 max. 12,5 m,
- 1,5 mm ^2 max. 20 m.
- Je-li elektrický kabel poškozen, je třeba zadat jeho výměnu výrobci nebo jeho servisnímu zástupci nebo osobě s podobnou kvalifikací, aby se předešlo rizikům.
6.1 Hlavní elektrické připojení
Při připojování vysokotlakého čističe k elektrické instalaci je třeba dodržovat následující:
- Připojení k elektrické instalaci provede kvalifikovaný elektrikář v souladu s IEC 60364-1.
- Doporučuje se, aby elektrické napájení pro toto zařízení zahrnovalo rovněž ochranu před zbytkovým elektrickým proudem, která přeruší přívod proudu, jestliže svodový proud do země překročí 30 mA po dobu 30 ms.
6.2 Vodní přípojka
- Připojení k veřejné vodovodní síti podle předpisů.
- Přívodní hadici lze připojit k vodovodní síti s maximálním vstupním tlakem 12 barů.
Tento vysokotlaký čistič se v Evropě smí připojovat pouze k vodovodní síti pitné vody po instalaci zpětné klapky bránící zpětnému toku do sítě typu BA podle EN 1717. Délka hadice mezi zpětnou klapkou a vysokotlakým čističem musí být alespoň 10 metrů, aby hadice pojala možné tlakové špičky (min. průměr ½ palce).
- Jakmile voda proteče ventilem BA, již ji nelze považovat za pitnou.
DŮLEŽITÉ! Používejte pouze vodu bez nečistot. Existuje-li riziko přítomnosti pískových částic ve vstupní vodě (tj. z vlastní studny), je třeba namontovat doplňkový filtr.
6.3 Bezpečnostní zařízení
- Dekompresní ventil může snížit tlak, jestliže překročí předem nastavené hodnoty.
- Blokovací ústrojí na spouštěcí pistoli (9): K funkcím spouštěcí pistole (8) patří blokovací ústrojí (9). Když je knoflík aktivován, nelze spouštěcí pistoli (8) provozovat.
- Tepelné čidlo chrání motor před přetížením. Jakmile tepelné čidlo po několika minutách vychladne, stroj se znovu spustí.
7 MONTÁŽNÍ POKYNY
Tento oddíl podrobně vysvětlí, jak svůj vysokotlaký čistič připravíte k použití.
7.1 Montáž pistole (obrázek 1)
- Vložte nastavitelnou stříkací trysku (K) do pistole. Zatlačte a otáčejte nastavitelnou trysku ve směru pohybu hodinových ručiček na pistoli (J), dokud nepůjde zaaretovat utažením rukou. Jestliže díly řádně spojíte, nebude je možné od sebe oddělit přímým tahem za nastavitelnou trysku. Před použitím je třeba do pistole zasunout všechny potřebné nástavce.
7.2 Montáž ukládacího háku (obrázek 2)
■ Zasuňte ukládací hák do držáku.
- Přišroubujte držák a třmen pistole pevně k hlavnímu tělesu.
8 PROVOZ
8.1 Připojení zahradní hadice (obrázek 3)
- Před připojením konektoru přívodu vody k tlakové podložce odstraňte plastový klobouček.
- Připojte konektor hadice (s vestavěným filtrem) k tlakové podložce.
- Připojte zahradní hadici standardní rychlospojkou.
8.2 Montáž vysokotlaké hadice (obrázek 4)
-
Připevněte ke spouštěcí pistoli vysokotlakou hadici.
-
Odpojte vysokotlakou hadici stisknutím tlačítka (B).
8.3 Montáž turbo trysky
- Zasuňte turbo trysku/čistič teras do spouštěcí pistole.
- Po vložení jí otočte. Pozor: Ujistěte se, že je postřiková trubka řádně připevněna k pistoli
8.4 Vodní přípojka
Hodí se obyčejná zahradní hadice 1/2" o délce min. 10 m a max. 25 m.
DÜLEŽITÉ! Používejte pouze vodu bez nečistot. Existuje-li riziko přítomnosti pískových částic ve vstupní vodě (tj. z vlastní studny), je třeba namontovat doplňkový filtr.
- Nechte vodu protékat vodní hadicí, než ji připojíte ke stroji; zabráníte tak průniku písku a nečistot do stroje. Poznámka: Zkontrolujte, že filtr je nainstalován v potrubí přívodu vody a že není ucpán.
- Připojení vodní hadice k zásobování vodou rychlospojkou (přívod vody, maximální tlak: 12 bar, max. teplota: 50 °C)
- Pust'te vodu.
8.5 Start/stop stroje
Na spouštěcí pistoli a postřikové trubce se za provozu někdy projevuje zpětný ráz – vždy je držte pevně oběma rukama.
DŮLEŽITÉ: Namiřte tryskou na zem.
Tento vysokotlaký čistič je vybaven automatickým systémem start/stop založeném na vodním tlaku.
- Zkontrolujte, zda je stroj ve vzpřimené poloze. POZNÁMKA: Nestavte stroj do vysoké trávy!
- Uvolněte zámek spouště.
- Aktivujte spoušt' spouštěcí pistole a nechte vodu vytékat, dokud z vodní hadice neunikne všechen vzduch.
- Otočte vypínač start/stop doprava.
- Aktivujte spoušt' spouštěcí pistole.
- Vždy upravte vzdálenost a tím i tlak trysky vůči povrchu určenému k čištění. Nezakrývejte stroj za provozu ani jej nepoužívejte v místnosti bez dostatečného větrání! POZNÁMKA: Jestliže je stroj ponechán bez dozoru nebo se nepoužívá 5 minut, je třeba spínač start/stop (4) vypnout do polohy "O":
- Otočte vypínač start/stop doleva "O".
- Vytáhněte elektrickou zástrčku ze zásuvky.
- Zavřete přívod vody a aktivujte spoušt' spouštěcí pistole, abyste vypustili ze stroje tlak.
- Zablokujte spouštěcí pistoli. (obrázek 5)
Při uvolnění spouště spouštěcí pistole se stroj automaticky zastaví. Jakmile reaktivujte spouštěcí pistoli, stroj se znovu rozběhne.
8.6 Nastavitelná tryska (obrázek 6)
Tlak pro nastavitelná tryska nastavíte jejím otáčením.
8.7 Otáčení pistole (obrázek 7)
Otáčející se pistole seřídí váš čisticí úhel při stříkaném vzoru s ventilátorem naplno tak, aby každý uživatel našel nejpohodlnější a nejúčinnější čisticí polohu. Stiskněte tlačítko k „odemknutí“ (Unlock) strany, otáčivá funkce se otevře. A stiskněte tlačítko k „zamknutí“ (Lock) strany, jestliže tuto funkci nepotřebujete.
8.8 Čistič teras
Čistič teras je výkonné příslušenství pro čištění teras, vjezdů atd.
Připojte čistič teras k postřikové trubce.
POZNÁMKA: Nepoužívejte čistič teras jako koště, ale nechte jej hladce klouzat po povrchu.
8.9 Dávkovač čisticího prostředku
Tlakový čistič bude čisticí prostředek dávkovat pod nízkým tlakem. K oplachování dočista používejte nastavitelnou stříkací trysku.
Vestavěný dávkovač čisticích prostředků vám umožňuje aplikovat na pracovní plochu četné druhy kapalných čisticích prostředků. Aplikace čisticích prostředků probíhá výhradně
pod nízkým tlakem. Nasadte nastavitelnou trysku na pistoli a otočte až na konec " 7884" tak, aby se tlakový čistič přepnul do nízkotlakého režimu (obrázek 8). Sejměte víčko ze zásobníku na čisticí prostředek a plňte pouze kapalným čisticím prostředkem (obrázek 9). Do zásobníku nedávejte vodu. Tlakový čistič smíchá vodu a čisticí prostředek automaticky. Když skončíte
s aplikací čisticího prostředku na pracovní plochu, otočte až na konec “ ” nastavitelné trysky a ostříkejte čisticí prostředek vysokotlakým proudem (obrázek 8). Ve vysokotlakém režimu tlakový čistič neaplikuje čisticí prostředek.
8.10 Seřízení pojezdové rukojeti (obrázek 10)
Stroj je vybaven výsuvným madlem. K vysunutí nebo zasunutí madla za něj zatáhněte nahoru, nebo dolů. Když uslyšíte kliknutí, zatáhněte rukojeť na místo a zkontrolujte, zda se rukojeť nepohybuje ani nahoru ani dolů.
9 TECHNICKÉ ÚDAJE
| POWXG90416 | |
| Typ motoru | Kartáčový motor |
| Tlak (Mpa) | 11 |
| Max. tlak (Mpa) | 16 |
| Napětí | 220-240 V / 50 Hz |
| Výkon | 2000 W |
| Průtok | 7,5 l/min |
| Teplota vody | Max. 50 °C |
| Hmotnost | 9,0 kg |
10 HLUČNOST
Hodnoty emisí hluku se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA 75 dB(A)
Úroveň akustického výkonu LwA 89 dB(A)
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.
aw (Vibrace)
2,1 m/s²
K = 1,5 ~m / s^2
11 ČIŠTĚNÍ A ÚDRŽBA
VAROVÁNÍ! Před údržbou nebo čištěním vytáhněte zástrčku ze zásuvky.
Abyste stroji zajistili dlouhou a bezproblémovou životnost, řid'te se těmito radami:
- Před montáží vymývejte vodní hadici, vysokotlakou hadici, postřikovou trubku a příslušenství.
- Čistěte konektory od prachu a písku.
- Čistěte trysky.
Veškeré opravy je třeba vždy provádět v autorizované dílně s použitím originálních náhradních dílů.
11.1 Čištění vstupního filtru
- Čistěte filtr přívodu vody a pravidelně jej proplachujte vodou, abyste odstranili nečistoty a odpadní látky.
VÝSTRAHA: Nenamontujete-li filtr, pozbude záruka platnost.
11.2 Čištění větracích otvorů
Stroj musí být udržován v čistotě, aby mohl chladicí vzduch nerušeně procházet větracími otvory.
11.3 Mazání spojek
Aby bylo spojování snadné a aby nevysychaly těsnicí kroužky, je třeba pravidelně mazat spojky.
12 SKLADOVÁNÍ
Stroj by měl být ukládán v místnosti, kde nemrzne!
Z čerpadla, hadice a příslušenství by měla být vždy před uskladněním vypuštěna voda:
-
Zastavte stroj (Otočte spínače start/stop do polohy "O") a odpojte vodní hadici a trysku.
-
Spust'te stroj znovu a aktivujte spoušt' spouštěcí pistole. Nechte stroj běžet, dokud voda nepřestane protékat spouštěcí pistolí
-
Zastavte stroj, odpojte a sviňte hadici a kabel.
-
Umístěte spouštěcí pistoli, postřikovou trubku, trysky a další příslušenství do držáků stroje. Hák lze použít pro uložení hadice a kabelu.
Jestliže stroj omylem zamrzne, je třeba ho zkontrolovat, zda není poškozen.
VAROVÁNÍ: Nikdy nespouštějte zamrzly stroj. Záruka se nevztahuje na škody způsobené mrazem!
13 ŘEŠENÍ PROBLÉMŮ
| PŘÍZNAK | PŘÍČINA | DOPORUČENÉ JEDNÁNÍ |
| Stroj odmítne nastartovat | Stroj není zapojen | Zapojte stroj. |
| Vadná zásuvka | Zkuste jinou zásuvku. | |
| Vadný prodlužovací kabel | Zkuste bez prodlužovacího kabelu. | |
| Kolísavý tlak | Čerpadlo přisává vzduch | Zkontrolujte vzduchotěsnost hadic a spojů. |
| Ventily jsou znečištěné, opotřebované nebo ucpané | Obrat'te se na nejbližší servisní středisko | |
| Zásobování vodou nedostačuje | Zvyšte tlak vody, zkontrolujte, zda není zahradní hadice zablokována nebo ji vyměňte za větší. | |
| Těsnění čerpadla jsou opotřebovaná | Obrat'te se na nejbližší servisní středisko | |
| Stroj se zastaví | Nesprávné napětí sítě | Zkontrolujte, zda napětí sítě odpovídá specifikaci na štítku |
| Tepelné čidlo je aktivována | Nechte stroj 5 minut chladnout | |
| Tryska je částečně blokována | Vyčistěte trysku jehlou a stříkáním vody tryskou zpět | |
| Zvýšení intenzity proudu | Zkuste bez prodlužovacího kabelu. | |
| Stroj pulsuje | Vzduch v sání hadice/čerpadla | Nechte stroj běžet s otevřenou spouští, dokud se znovu nevytvoří běžný pracovní tlak. |
| Nedostatečný přívod vody z řadu | Zvyšte tlak vody, zkontrolujte, zda není zahradní hadice zablokována nebo ji vyměňte za větší. | |
| Tryska je částečně blokována | Vyčistěte trysku jehlou a stříkáním vody tryskou zpět | |
| Vodní filtr je blokován | Vyčistěte filtr | |
| Hadice je zalomená | Vyrovnejte hadici. | |
| Stroj se často samovolně spouští a zastavuje | Čerpadlo nebo spouštěcí pistole netěsní | Obrat'te se na nejbližší servisní středisko |
| Nefunguje zásobování vodou | Připojte přívod vody. | |
| Stroj se spustí, ale žádná voda nevytéká | Vodní filtr je blokován | Vyčistěte filtr |
| Tryska je blokována | Vyčistěte trysku jehlou a stříkáním vody tryskou zpět |
14 ZÁRUKA
- V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotrebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
■ Více informací můžete získat na čísle 00 32 3 292 92 90.
- Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.
- Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v připadech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
- Uschoveite si doklad o zakoupení, protože se jím prokazuie datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
15 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak recyklovat.
VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Vysokotlaký čistič
Značka: POWERplus
Model: POWXG90416
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2006/42/ES
2014/30/EU
2000/14/ES Příloha V LwA
Measured 88dB(A)
Guaranteed 89dB(A)
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60335-1:2012
EN60745-2-79:2012
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3:2013
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti:
Mertens Ludo
Ludo Mertens
Regulativní postupy – Manažer pro dohled nad řádným jednáním 10/02/2022, Lier - Belgium
1 POUŽÍVANIE 3
5.2 Elektrická bezpečnost'......4
5.3 Osobná bezpečnost......5
5.4 Používanie elektrického náradia a starostlivost' oň....5
5.5 Servis....6
6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE VYSOKOTLAKOVÉ ČISTIČE 6
8.3 Montáž turbo dýzy....8
8.4 Pripojenie vody 8
8.5 Spustenie/zastavenie stroja 8
8.6 Nastavitel'ná dýza (obr. 6)....9
8.7 Otáčanie pištole (obr. 7)....9
8.8 Čistič terás 9
8.9 Dávkovač čistiaceho prostriedku....9
8.10 Nastavenie rukoväte vozika (obr. 10)....9
9 TECHNICKÉ ÚDAJE....9
POWERPLUS® HIGH QUALITY TOOLS
POWXG90416 SK
10 HLUK....10
11 ČISTENIE A ÚDRŽBA 10
11.1 Čistenie vstupného filtra .... 10
11.2 Čistenie vetracích otvorov .... 10
11.3 Mazanie spojok 10
12 SKLADOVANIE....10
13 ODSTRAŇOVANIE PORÚCH....11
14 ZÁRUKA 12
15 ŽIVOTNÉ PROSTREDIE....12
16 VYHLÁSENIE O ZHODE 13
VYSOKOTLAKOVÝ ČISTIČ 2000 W POWXG90416
1 POUŽÍVANIE
- Skontrolujte, či je obsah balenia úplný.
1x vysokotlakový čistič
1x striekacia pištol'
1x predlžená násada s pištol'ou
1x nastavitelná dýza
5.2 Elektrická bezpečnost'
5.3 Osobná bezpečnost'
5.4 Používanie elektrického náradia a starostlivost' oň
- Dekompresný ventil dokáže znížit’ tlak, ak prekročí prednastavené hodnoty.
- Zaistovacie zariadenie na spúšti pištole (9): Spúšť pištole (8) obsahuje zaistovacie zariadenie (9). Ked' sa tlačidlo aktivuje, spúšť pištole (8) sa nedá ovládat'.
- Motor chráni pred preťažením tepelný senzor. Stroj sa po niekol’kých minútach rešartuje, ked’ tepelný senzor vychladne.
7 MONTÁŽ
8.3 Montáž turbo dýzy
- Umiestnite turbo dýzu/čistič terasy do pištole.
- Ked' je vložená, otočte ju. Varovanie: Zabezpečte, aby bola násada správne pripevnená k pištoli.
8.4 Pripojenie vody
Tento vysokotlakový čistič je vybavený automatickým systémom spustenia/zastavenia založenom na tlaku vody.
K predlžovacej násade pripevnite čistič terás.
prostriedku na pracovný povrch zatlačte na koniec “ ” nastavovacej dýzy a ostriekajte čistiaci prostriedok pomocou vysokotlakového rozprašovača (obr. 8). Vo vysokotlakovom režime tlakový čistič nedávkuje čistiaci prostriedok.
Hladina akustického tlaku LpA
75 dB(A)
Hladina akustického výkonu LwA
89 dB(A)
POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.
aw (Vibrácie)
2,1 m/s²
K = 1,5 ~m / s^2
11 ČISTENIE A ÚDRŽBA
- Pravidelne čistite filter prívodu vody. Prepláchnite vodou, aby ste odstránili nečistoty a úlomky.
UPOZORNENIE: Ak by sa filter nenamontoval, záruka zanikne.
11.2 Čistenie vetracích otvorov
výrobok: Vysokotlakový čistič obchodná známka: POWERplus model: POWXG90416
5.3 Osebna varnost....5
6.3 Varnostní mehanizem....7
7 SESTAVLJANJE....7
7.1 Sestavljanje pištole (slika 1)....7
