POWXG90416 - Lavadora de alta pressão PowerPlus - Manual de utilização gratuito

Tipo de produto	Limpador de alta pressão
Marca	PowerPlus
Modelo	POWXG90416
Potência	2000 W
Tensão de alimentação	220-240 V / 50 Hz
Pressão nominal	11 MPa
Pressão máxima	16 MPa
Fluxo de água	7,5 L/min
Temperatura máxima da água	50 °C
Peso	9,0 kg
Comprimento da mangueira de alta pressão	8 m
Nível de pressão sonora (LpA)	75 dB(A)
Nível de potência sonora (LwA)	89 dB(A)
Vibrações (aw)	2,1 m/s²
Classe de proteção	Classe II (isolamento duplo)
Tipo de motor	Motor com escovas
Funções principais	Bocal ajustável, bocal turbo, limpador de terraço, garrafa de detergente integrada, rotação do gatilho, paragem automática, pega telescópica
Acessórios fornecidos	Pistola pulverizadora, lança de extensão, bocal ajustável, bocal turbo, limpador de terraço, escova, agulha de limpeza, mangueira de alta pressão 8 m, conector de entrada de água
Segurança	Trava do gatilho, válvula de descarga, sensor térmico, proteção contra projeções
Manutenção	Limpeza do filtro de entrada, limpeza das aberturas de ventilação, lubrificação das conexões
Garantia	36 meses
Utilização recomendada	Exterior, uso privado

Perguntas frequentes - POWXG90416 PowerPlus

Como conectar o limpador de alta pressão à água?

Remova a tampa de plástico do conector de entrada de água, fixe o conector de entrada (com filtro integrado) na máquina, depois conecte uma mangueira de jardim padrão de 10 a 25 m com um conector rápido. Certifique-se de que a água está limpa e sem impurezas. Abra o abastecimento de água antes de ligar a máquina.

Como usar o reservatório de detergente integrado?

Gire o bocal ajustável para a posição de baixa pressão (símbolo «). Remova a tampa do reservatório de detergente e encha-o apenas com detergente líquido (não adicione água). A máquina mistura automaticamente a água e o detergente. Após a aplicação, gire o bocal para a posição de alta pressão para enxaguar a superfície.

Quais são as precauções de segurança essenciais?

Nunca direcione o jato para pessoas, animais, equipamentos elétricos energizados ou para o próprio aparelho. Use óculos de proteção, luvas e roupas adequadas. Use uma extensão adequada para uso externo. Desligue a máquina antes de qualquer manutenção. Mantenha as crianças afastadas.

Como guardar o limpador de alta pressão após o uso?

Pare a máquina e feche o abastecimento de água. Acione o gatilho da pistola para liberar a pressão. Desconecte a mangueira de água e o bocal. Religue a máquina sem água para purgar a bomba (até que não saia mais água). Guarde a máquina em um local livre de gelo. Enrole a mangueira e o cabo no gancho de armazenamento.

O que fazer se a máquina não ligar?

Verifique se a máquina está ligada e se a tomada funciona. Tente sem extensão. Certifique-se de que o interruptor está na posição ligado. Se o sensor térmico disparou, aguarde 5 minutos para a máquina esfriar. Verifique o fusível ou o disjuntor.

Como limpar um bocal obstruído?

Use a agulha de limpeza fornecida para desobstruir o orifício do bocal. Também pode pulverizar água no sentido inverso no bocal. Desligue sempre a máquina antes de limpar o bocal.

Pode-se usar o limpador de alta pressão para limpar pneus?

Sim, mas com cuidado. O jato de alta pressão pode danificar os pneus e as válvulas, e causar uma explosão. Mantenha uma distância suficiente e use pressão reduzida.

Qual é a pressão máxima da água na entrada?

A pressão de admissão máxima é de 12 bar. Se a água for de rede pública, a pressão é geralmente inferior. Se usar uma fonte privada, instale um filtro adicional para evitar impurezas.

Como ajustar a pressão do bocal ajustável?

Gire o bocal ajustável para modificar a forma do jato e a pressão. Para uma pressão mais alta, gire-o para a regulação de alta pressão. Não gire o bocal enquanto a máquina estiver funcionando para evitar ferimentos.

Quais acessórios estão incluídos na embalagem?

A embalagem contém: o limpador de alta pressão, uma pistola pulverizadora, uma lança de extensão, um bocal ajustável, um bocal turbo, um limpador de terraço, uma escova, uma agulha de limpeza, uma mangueira de alta pressão de 8 m, um conector de entrada de água e o manual de instruções.

MANUAL DE UTILIZADOR POWXG90416 PowerPlus

13 PROBLEMAS DE FUNCIONAMIENTO

2 DESCRIÇÃO (FIG. A) 3

3 LISTA DE CONTEÚDO DA EMBALAGEM....3

4 EXPLICAÇÃO DE SÍMBOLOS....4

5 PROCEDIMENTOS GERAIS DE SEGURANÇA 4

5.1 Área de trabalho....4

5.2 Segurança elétrica....4

5.3 Segurança pessoal 5

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ....5

5.5 Assistência técnica....6

6 INSTRUÇÕES ADICIONAIS PARA OS LIMPADORES DE ALTA PRESSÃO ....6

6.1 Ligação de fornecimento de energia 7

6.2 Ligação de água....7

6.3 Dispositivos de segurança....7

7 INSTRUÇÕES DE MONTAGEM......8

7.1 Montar a pistola (Fig. 1)....8

7.2 Montar o gancho de armazenamento (Fig. 2)....8

8.1 Ligação da mangueira do jardim (Fig. 3)....8

8.2 Montar a mangueira de alta pressão (Fig. 4)....8

8.3 Montar o bico de turbo 8

8.4 Ligação de água....8

8.5 Start/stop da máquina....9

8.6 Bocal ajustável (Fig. 6)....9

8.7 Rode a pistola (Fig. 7)....9

8.8 Limpador de pátio....9

8.9 Dispensador de detergente....10

8.10 Ajuste da pega do carrinho (Fig. 10)....10

9 DADOS TÉCNICOS....10

10 RUÍDO 10

11 LIMPEZA E MANUTENÇÃO....11
11.1 Limpar o filtro de entrada....11
11.2 Limpar as ventilações de ar .... 11
11.3 Lubrificar os acoplamentos....11
12 ARMAZENAMENTO 11
13 ELIMINAÇÃO DE PROBLEMAS....12
14 GARANTIA 13
15 MEIO-AMBIENTE....13
16 DECLARAÇÃO DE CONFORMIDADE ....14

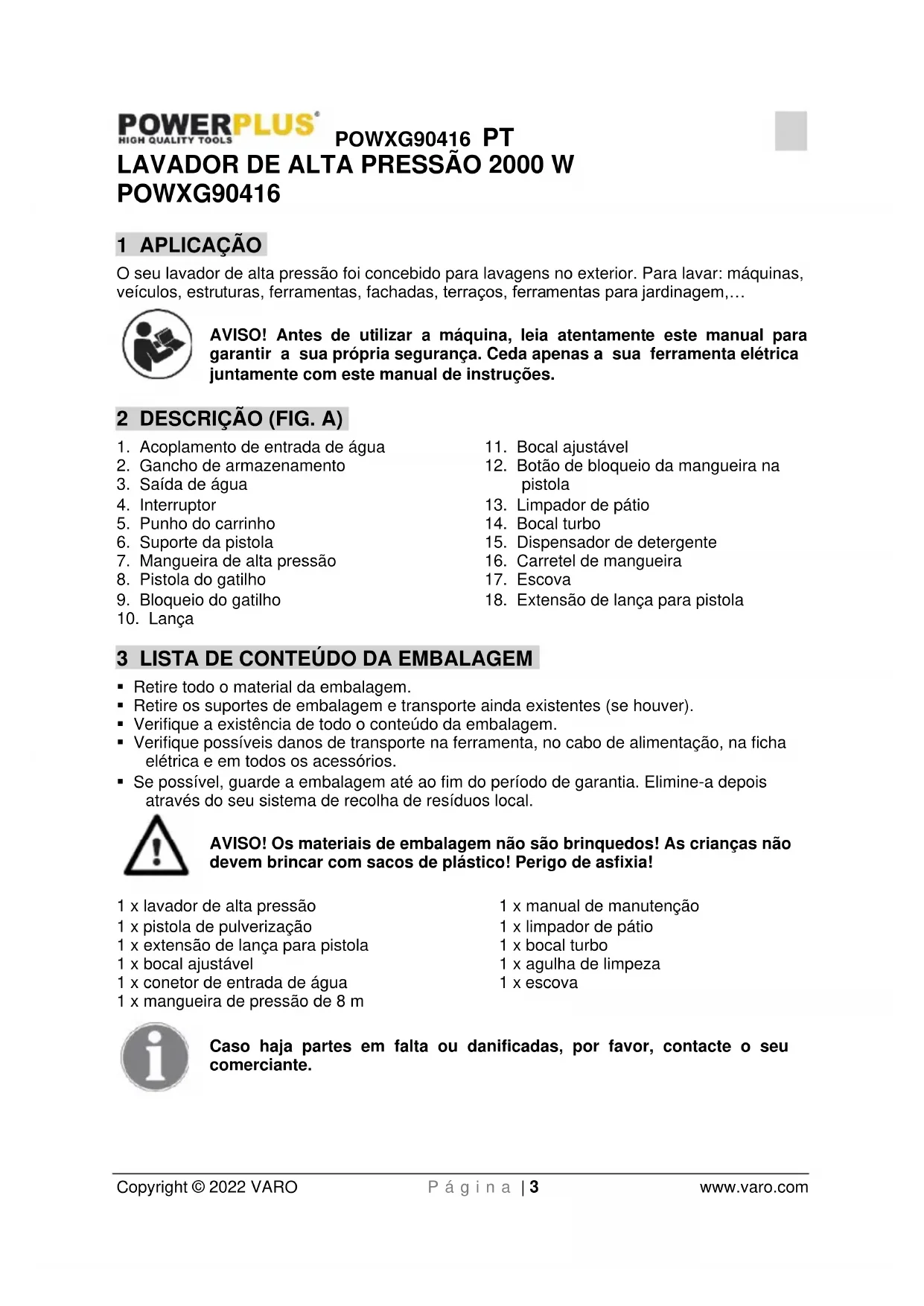

LAVADOR DE ALTA PRESSÃO 2000 W POWXG90416

1 APLICAÇÃO

O seu lavador de alta pressão foi concebido para lavagens no exterior. Para lavar: máquinas, veículos, estruturas, ferramentas, fachadas, terraços, ferramentas para jardinagem,...

AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.

2 DESCRIÇÃO (FIG. A)

1. Acoplamento de entrada de água
2. Gancho de armazenamento
3. Saída de água
4. Interruptor
5. Punho do carrinho
6. Suporte da pistola
7. Mangueira de alta pressão
8. Pistola do gatilho

9. Bloqueio do gatilho

10. Lança

11. Bocal ajustável

12. Botão de bloqueio da mangueira na pistola
13. Limpador de pátio
14. Bocal turbo
15. Dispensador de detergente
16. Carretel de mangueira
17. Escova
18. Extensão de lança para pistola

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.
• Retire os suportes de embalagem e transporte ainda existentes (se houver).
• Verifique a existência de todo o conteúdo da embalagem.
• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.

AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!

1 x lavador de alta pressão
1 x pistola de pulverização
1 x extensão de lança para pistola
1 x bocal ajustável
1 x conetor de entrada de água
1 x mangueira de pressão de 8 m

1 x manual de manutenção
1 x limpador de pátio
1 x bocal turbo
1 x agulha de limpeza
1 x escova

Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.

4 EXPLICAÇÃO DE SÍMBOLOS

Neste manual e/ou na máquina são utilizados os seguintes símbolos:

	O jato não deve ser direcionado para pessoas, animais, equipamentos elétricos ligados ou para o próprio aparelho.		Em conformidade com as normas de segurança essenciais aplicáveis das diretivas europeias.
	Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.		Leia cuidadosamente as instruções.
	Atenção: risco de ferimentos ou eventuais danos na ferramenta.		Use protecção auditiva
	Proteção obrigatória dos olhos.		Use luvas de protecção

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas

POWXG90416 PT

afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
• Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

POWXG90416 PT

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

6 INSTRUÇÕES ADICIONAIS PARA OS LIMPADORES DE ALTA PRESSÃO

• O aparelho está concebido apenas para uso particular no exterior e não para uso comercial. Por favor mantenha afastado do calor, luz do sol direta, humidade e chuva, gelo e extremidades afiadas.
• Não permita que pessoas não familiarizadas com a utilização de um lavador de alta pressão ou pessoas que não tenham lido o manual de instruções operem a máquina!
• Limpadores de alta pressão não podem ser usados por crianças nem por pessoal não instruído.
• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Antes de iniciar a sua máquina por favor verifique se existem defeitos. Caso encontre algum, não inicie a sua máquina e contacte o seu distribuidor local.
• Verifique especialmente se o isolamento do cabo elétrico se encontra sem defeitos e sem ranhuras. Se o cabo elétrico estiver danificado, deve substitui-lo num centro de serviço local autorizado.

AVISO: Jatos de alta pressão podem ser perigosos se sujeitos a utilização indevida. O jato não deve ser direcionado para pessoas, equipamento vivo nem para o próprio aparelho.

AVISO: Não use o aparelho ao alcance de outras pessoas exceto se estiverem a usar roupa de proteção.

• Não direcione o jato para si ou para outros com o objetivo de limpar roupas ou calçado.
• Segure a lança de pulverização firmemente com ambas as mãos.
• O operador e quem estiver próximo do local de limpeza deve ter atenção para não ficar preso por detritos deslocados durante a operação.
• Use óculos e roupas de proteção durante a operação.
• Desligue o fornecimento de energia elétrica antes de proceder a qualquer manutenção.
• Para garantir a segurança do aparelho, use apenas peças de reposição originais do fabricante ou aprovadas pelo fabricante.
• Não use o aparelho se o cabo de alimentação ou peças importantes do aparelho se encontrarem com defeito, por ex. dispositivo de segurança, mangueira de alta pressão e pistola do gatilho.
• Não use o aparelho com as mãos molhadas. Se o aparelho estiver húmido ou molhado, desligue-o imediatamente. Não submergir em água.
• Pneus e válvulas de pneus podem ser danificadas pelo jato de alta pressão e de seguida explodir.
• Nunca use a máquina num ambiente onde possa existir perigo de explosão.

POWXG90416 PT

• Não é permitido limpar superfícies que contenham amianto com alta pressão.
• Esta lavadora de alta pressão não pode ser usada a temperaturas abaixo de 0°C.

AVISO: Mangueiras de alta pressão, encaixes e acoplamentos são importantes para a segurança do aparelho. Use apenas mangueiras, encaixes e acoplamentos recomendados por um fabricante.

AVISO: Cabos de extensão inadequados podem ser perigosos. Os cabos em carretos devem ser sempre totalmente desenrolados para evitar sobreaquecimento do cabo.

• Se for usado um cabo de extensão, a ficha e o soquete devem ser à prova de água e cumprir os requisitos abaixo mencionados em termos de comprimento e dimensões do cabo:
• 1,0 mm ^2 max. 12,5 m,
• 1,5 mm ^2 max. 20 m.
• Se o cabo eléctrico estiver estragado, deve ser substituído pelo fabricante ou o seu agente ou técnicos qualificados para evitar perigos.

6.1 Ligação de fornecimento de energia

O seguinte deve ser observado ao ligar o lavador de alta pressão à instalação elétrica:

• A ligação de alimentação elétrica deve ser efetuada por um eletricista qualificado e comprir a norma IEC 60364-1.
• Recomenda-se que a alimentação elétrica para este aparelho inclua um dispositivo de corrente residual que interrompa a alimentação caso ocorra uma fuga de corrente para a terra acima de 30 mA para 30 m.

6.2 Ligação de água

• Ligação à alimentação pública de acordo com as regulamentações.
• A mangueira de entrada pode ser ligada à alimentação de água com uma pressão de entrada máxima de 12 bars.

Na Europa, esta lavadora de alta pressão apenas está autorizada para ligação à alimentação de água potável quando tiver sido instalado um protetor de refluxo adequado, Modelo BA de acordo com a norma EN 1717. O comprimento da mangueira entre o protetor de refluxo e a lavadora de alta pressão deve ter, no mínimo, 10 metros para absorver possíveis picos de pressão (min. diâmetro 1,3 cm).

- Logo que a água passe pela válvula BA, a mesma deixa de ser considerada como água potável.

IMPORTANTE! Use apenas água sem quaisquer impurezas. Se existir um risco de partículas de areia na água de entrada ( isto é, o seu próprio poço) deve ser instalado um filtro adicional.

6.3 Dispositivos de segurança

• A válvula do descarregador pode reduzir a pressão se exceder os valores pré-definidos.
• Dispositivo de bloqueio na pistola do gatilho (9): A pistola do gatilho (8) inclui um dispositivo de bloqueio (9). Quando o botão está ativado, a pistola do gatilho (8) não pode ser operado.
• Um sensor térmico protege o motor contra sobreaquecimento. A máquina irá reiniciar após alguns minutos quando o sensor térmico arrefecer.

7 INSTRUÇÕES DE MONTAGEM

Esta seção explicará pormenorizadamente como preparar o seu lavador de alta pressão para utilização.

7.1 Montar a pistola (Fig. 1)

- Insira o bocal de pulverização ajustável (K) na pistola. Empurre e rode o bocal ajustável no sentido dos ponteiros do relógio na pistola (J) apertando com a mão para posicionar. Quando as peças estiverem devidamente unidas, não pode separar os dois componentes puxando para fora no bocal ajustável. Todos os acessórios devem estar inseridos na pistola para uma utilização correta.

7.2 Montar o gancho de armazenamento (Fig. 2)

• Deslize o gancho de armazenamento no suporte.
• Aperte o suporte da pistola e o arnês corretamente junto ao corpo principal.

8.1 Ligação da mangueira do jardim (Fig. 3)

• Antes de instalar o conetor de entrada de água na anilha de pressão remova a tampa de plástico.
• Instale o conetor da mangueira (com filtro incorporado) na anilha de pressão.
• Ligue a mangueira de jardim com um acoplamento rápido standard.

8.2 Montar a mangueira de alta pressão (Fig. 4)

1. Instale a mangueira de alta pressão à pistola do gatilho.
2. Separe a mangueira de alta pressão premindo botão (B).

8.3 Montar o bico de turbo

• Colocar o bico de turbo/o limpador de pátio no interior das pistola de gatilho.
• Quando inserido, rode-o. Cuidado: Certifique-se que a lança está corretamente fixa na pistola.

8.4 Ligação de água

É adequada uma mangueira de jardim de ½" no mínimo 10 m e máximo 25 m.

IMPORTANTE! Use apenas água sem quaisquer impurezas. Se existir um risco de partículas de areia na água de entrada (isto é, o seu próprio poço) deve ser instalado um filtro adicional.

1. Permita que a água corra pela mangueira da água antes de a ligar à máquina para evitar que areia e sujidade entrem na máquina. Nota: Verifique se o filtro está instalado no cano de entrada de água e que não está obstruído.
2. Ligue a mangueira de água à alimentação de água através de um conetor rápido (água de entrada, pressão máxima: 12 bar, máx. temperatura: 50 °C).
3. Ligue a água.

8.5 Start/stop da máquina

A pistola do gatilho e lança está sujeito a um impulso durante a operação, por isso segure sempre firmemente com ambas as mãos.

IMPORTANTE: Direcione o bocal para o chão.

Este limpador de alta pressão está equipado com um sistema start/stop automático, baseado na pressão da água.

1. Verifique se a máquina está em posição vertical. NOTA: Não coloque a máquina em relva alta!
2. Solte o bloqueio do gatilho.
3. Ative o gatilho da pistola do gatilho e permite que a água corra até que todo o ar saia da mangueira da água.
4. Rode o interruptor Start/Stop para a direita.
5. Ative o gatilho da pistola do gatilho.
6. Ajuste sempre a distância até à superfície a limpar e consequentemente a pressão do bocal.

Não tape a máquina durante a operação ou use numa sala sem ventilação adequada!

NOTA: Se a máquina ficar abandonada ou não for utilizada por 5 minutos, deve ser desligada no interruptor start/stop (4) "O":

1. Rode o interruptor start/stop para a esquerda "O".

2. Desligue a ficha elétrica da tomada.

3. Desligue a alimentação de água e ative o gatilho da pistola do gatilho para aliviar a máquina da pressão.

4. Bloqueie a pistola do gatilho. (Fig. 5)

Ao liberar o gatilho da pistola do gatilho, a máquina para automaticamente. A máquina começará novamente ao reativar a pistola do gatilho.

8.6 Bocal ajustável (Fig. 6)

A pressão pode ser ajustada no bocal ajustável rodando-o.

AVISO: Não faça isto em funcionamento para evitar que a mão bata no jato.

8.7 Rode a pistola (Fig. 7)

Rodar a pistola irá ajustar o seu ângulo de limpeza durante um padrão de pulverização completo, para que cada utilizador encontre a posição mais confortável e eficiente para a limpeza. Pressione o botão para o lado “desbloquear” (unlock), a função de rotação ficará disponível. Pressione o botão para o lado “bloquear” (Lock), caso não necessite desta função.

8.8 Limpador de pátio

O limpador de pátio é um acessório poderoso para limpar pátios, entradas, etc. Instale o Limpador de Pátio na lança.

NOTA: Não use o Limpador de Pátio como uma escova mas permita que deslize suavemente pela superfície

8.9 Dispensador de detergente

O lavador de alta pressão irá dispensar detergente a baixa pressão. Use o bocal de pulverização ajustável para limpar.

O dispensador de detergente incorporado irá permitir aplicar diversos tipos de detergente líquido na superfície de trabalho. A aplicação do detergente ocorre apenas a baixa pressão.

Insira o bocal ajustável na pistola e rode para o fim do “ÓBQ”, para que o lavador de alta pressão fique no modo de baixa pressão (Fig. 8). Remova a tampa do reservatório do detergente e encha apenas com detergente líquido (Fig. 9). Não coloque água no reservatório. O lavador de alta pressão irá misturar a água e o detergente automaticamente, Quando

terminar de aplicar detergente na superfície, rode para o fim do “” do bocal ajustável e remova o detergente com o pulverizador de alta pressão (Fig. 8). Em modo de alta pressão, o lavador de alta pressão não irá dispensar detergente.

8.10 Ajuste da pega do carrinho (Fig. 10)

A máquina tem uma pega telescópica. Este pode ser movido para cima e para baixo puxando a pega para cima ou pressionando-a para baixo. Ao ouvir o 'clique', a pega está posicionada, verifique se a pega não se move para cima ou para baixo.

9 DADOS TÉCNICOS

	POWXG90416
MODELO do motor	Motor com escovas
Pressão (Mpa)	11
Pressão máx. (Mpa)	16
Voltagem	220-240 V / 50 Hz
Potência	2000 W
Fluxo	7,5 l/min
Temperatura da água	Máx. 50 °C
Peso	9,0 kg

10 RUÍDO

Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)

Nível de pressão acústica LpA 75 dB(A)

Nível de potência acústica LwA 89 dB(A)

ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).

aw (Vibração)

2,1 m/s²

K = 1,5 ~m / s^2

11 LIMPEZA E MANUTENÇÃO

AVISO! Desligue sempre a ficha da tomada antes de qualquer manutenção ou limpeza.

Para garantir uma vida útil longa e sem problemas, por favor siga as seguintes indicações:

• Lave a mangueira de água, a mangueira de alta pressão, a lança de pulverização e acessórios antes de montar.
• Limpe pó e areia dos conetores.
  ■ Limpe os bocais.

Qualquer reparação deve ser sempre realizada numa oficina autorizada com peças de reposição originais.

11.1 Limpar o filtro de entrada

- Limpe o filtro de entrada regularmente. Lave com água para remover sujidade e detritos.

CUIDADO: Caso não instale o filtro a garantia ficará inválida.

11.2 Limpar as ventilações de ar

A máquina deve ser mantida limpa para permitir a passagem livre do ar através das ventilações da máquina.

11.3 Lubrificar os acoplamentos

Para garantir uma ligação fácil e para que os o-rings não sequem, os acoplamentos devem ser lubrificados regularmente.

12 ARMAZENAMENTO

A máquina deve ser arrumada numa sala livre de gelo!

A bomba, mangueira e acessórios devem ser sempre esvaziados de água antes de armazenar como se segue:

1. Pare a máquina, gire o interruptor start/stop "O" e separe a mangueira de água e bocal.
2. Reinicie a máquina e ative o gatilho na pistola do gatilho. Permita que a máquina funcione até que não saia água pela pistola.
3. Pare a máquina, desligue e enrole a mangueira e o cabo.
4. Coloque a pistola do gatilho, a lança, os bocais e outros acessórios nos suportes da máquina. O gancho pode ser usado para arrumação da manqueira e cabo.

Se a máquina, por engano, congelar, será necessário verificar se existem danos.

AVISO: Nunca inicie uma máquina congelada. Os danos por gelo não estão cobertos pela garantia!

13 ELIMINAÇÃO DE PROBLEMAS

SINTOMA	CAUSA	AÇÃO RECOMENDADA
Máquina não arranca	Máquina não ligada na tomada	Ligue a máquina à tomada.
	Tomada com defeito.	Tente outra tomada.
	Cabo de extensão com defeito.	Tente sem o cabo e extensão.
Pressão flutuante	Bomba está a sugar ar.	Verifique se as mangueiras e as ligações estão estanques.
	Válvulas sujas, com desgaste ou bloqueadas.	Contacte o seu centro de serviço mais próximo.
	Alimentação de água insuficiente.	Aumente a pressão da água, verifique bloqueios da mangueira de jardim e/ou mude para uma mangueira maior.
	Vedações da bomba com desgaste.	Contacte o seu centro de serviço mais próximo.
Máquina para	Tensão da alimentação incorreta.	Verifique se a tensão da alimentação corresponde à especificação na placa de características.
	Sensor térmico ativado.	Permita que a máquina arrefeça por 5 minutos.
	Bocal parcialmente bloqueado	Limpe o bocal com uma agulha e pulverizando água no sentido contrário pelo bocal.
	Aumente amperagem.	Tente sem o cabo e extensão.
Máquina pulsante	Ar na mangueira/bomba de entrada	Permita que a máquina funcione com gatilho aberto até atingir a pressão de operação regular.
	Alimentação inadequada da alimentação de água	Aumente a pressão da água, verifique bloqueios da mangueira de jardim e/ou mude para uma mangueira maior.
	Bocal parcialmente bloqueado	Limpe o bocal com uma agulha e pulverizando água no sentido contrário pelo bocal.
	Filtro de água bloqueado.	Limpe o filtro.
	Mangueira torcida.	Endireite a mangueira.
Máquina inicia e para frequentemente sozinha	Bomba e/ou pistola do gatilho apresenta fuga.	Contacte o seu centro de serviço mais próximo.
	Sem alimentação de água.	Ligue água de entrada.
Máquina inicia mas não sai água	Filtro de água bloqueado.	Limpe o filtro.
	Bocal bloqueado.	Limpe o bocal com uma agulha e pulverizando água no sentido contrário pelo bocal.

14 GARANTIA

- Este produto tem uma garantia de acordo com as regulamentações legais para um período de 24 meses efetivos a partir da data de aquisição pelo primeiro utilizador. - Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restrictiva.

- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

- Deverá guardar o seu talão de compra como prova de aquisição do produto.

- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).

15 MEIO-AMBIENTE

Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.

O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,

Designação do aparelho: Lavador de alta pressão

Marca: PowerPlus

Modelo n°.: POWXG90416

se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.

Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

2011/65/EU

2006/42/CE

2014/30/EU

2000/14/CE

Anexa V

LwA

Measured

88dB(A)

Guaranteed

89dB(A)

Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

EN60335-1:2012

EN60745-2-79:2012

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

O signatário atua em nome da administração da empresa,

Mertens Ludo

Ludo Mertens

Assuntos Regulamentares – Gestor de Conformidade
