Typ produktu	Samojízdný myč podlah
Značka	Kärcher
Model	BD 5050 C Bp
Jmenovité napětí	24 V
Kapacita baterie	80 Ah (5h)
Celkový příkon	1100 W
Rychlost otáčení kartáčů	180 ot/min
Průměr kartáčů	510 mm
Pracovní šířka	500 mm
Nádrž na čistou vodu	50 L
Nádrž na špinavou vodu	50 L
Prázdná hmotnost	87 kg
Provozní hmotnost (max)	138 kg
Teoretická plocha čištění	2000 m²/h
Maximální sklon	2 %
Maximální teplota vody	50 °C
Hladina hluku (LpA)	66 dB(A)
Stupeň krytí	IPX3
Čisticí programy	Vypnuto, Normální, Intenzivní, Odsávání
Nastavení průtoku vody	Ano, otočným knoflíkem
Typ baterie	Lithium-ion (80 Ah)
Nabíječka	Externí, doba nabíjení 8 h (standardní) / 2 h (rychlá)
Displej	Ano, s zobrazením chybových kódů
Včetně příslušenství	Červený kotoučový kartáč (standardní), sací lišta 850 mm

Často kladené otázky - BD 5050 C Bp Kärcher

Jak nabíjet baterii mycího stroje Kärcher BD 5050 C Bp?

Pro nabití baterie odpojte konektor baterie na straně přístroje a připojte jej k vhodné nabíječce (ref. 6.654-479.0 nebo 6.654-480.0). Nabíječku zapojte do síťové zásuvky. Doba nabíjení je přibližně 8 h (standardní) nebo 2 h (rychlá). Během nabíjení přístroj nepoužívejte. Důležité: Dodržujte bezpečnostní pokyny nabíječky.

Co znamená chybový kód ERR B zobrazený na displeji?

Kód ERR B znamená, že cizí předmět blokuje kartáč. Pro vyřešení přepněte volič programu do polohy OFF, uvolněte bezpečnostní spínač, odstraňte cizí předmět, počkejte 3 sekundy a poté znovu spusťte. Pokud chyba přetrvává, kontaktujte zákaznický servis.

Jaká je kapacita nádrží na čistou a špinavou vodu?

Nádrž na čistou vodu má kapacitu 50 litrů a nádrž na špinavou vodu má rovněž kapacitu 50 litrů. To umožňuje efektivní čištění po dlouhou dobu bez nutnosti častého vyprazdňování nebo plnění.

Jak nastavit průtok vody na Kärcher BD 5050 C Bp?

Otočte knoflíkem regulace množství vody umístěným na ovládacím panelu. Začněte s nízkým průtokem a postupně zvyšujte, dokud nedosáhnete požadovaného výsledku. Příliš vysoký průtok může zanechat zbytky vody.

Jak vyměnit kotoučové kartáče?

Stiskněte přístroj dolů u řídítek, abyste zvedli čisticí hlavu. Stiskněte pedál pro výměnu kartáče směrem dolů, poté přístroj posuňte dozadu, abyste získali přístup ke kartáči. Položte nový kartáč na zem, poté přístroj přesuňte nad něj a spusťte hlavu, aby se zacvakl.

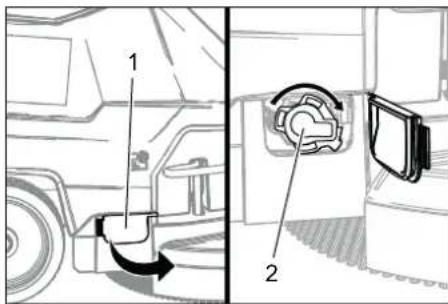

Jak vyčistit sítko na chlupy?

Otevřete kryt sítka, otočte víkem ve směru hodinových ručiček a sejměte jej. Vyjměte sítko, vyčistěte jej čistou vodou a poté vraťte zpět. Zavřete víko otočením proti směru hodinových ručiček. Tento úkon provádějte pravidelně pro udržení výkonu.

Jaký je maximální sklon, na kterém lze přístroj používat?

Maximální povolený sklon pro pracovní oblast je 2 %. Přístroj nesmí být používán na větších svazích. Pozor: Nepoužívejte na nakloněných rovinách, aby nedošlo k převrácení.

Mohu použít čisticí prostředky nedoporučené společností Kärcher?

Ne. Používejte pouze čisticí prostředky doporučené společností Kärcher (seznam v návodu). Použití nevhodných prostředků může poškodit přístroj a představovat bezpečnostní riziko. Vyhněte se rozpouštědlům, kyselině chlorovodíkové nebo fluorovodíkové a vysoce pěnivým výrobkům.

Jak bezpečně přepravovat mycí stroj?

Pro přepravu zvedněte pedál přepravního podvozku. Tlačte přístroj za řídítka. Používejte jej pouze na svazích menších než maximální hodnota (2 %). Při přepravě ve vozidle zajistěte přístroj proti posunutí a převrácení podle platných předpisů.

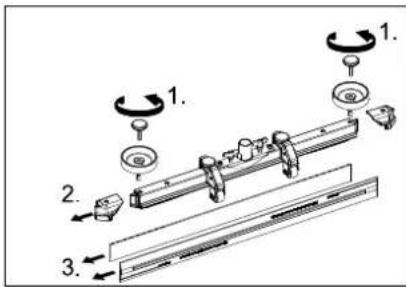

Jak udržovat sací lišty?

Sací lišty je třeba pravidelně kontrolovat. Pokud jsou opotřebené až po značku opotřebení, musí být otočeny nebo vyměněny. Za tímto účelem sejměte sací lištu, odšroubujte rýhované knoflíky, odstraňte plastové díly, vyměňte lišty a poté vše smontujte zpět. Očistěte je vlhkým hadříkem.

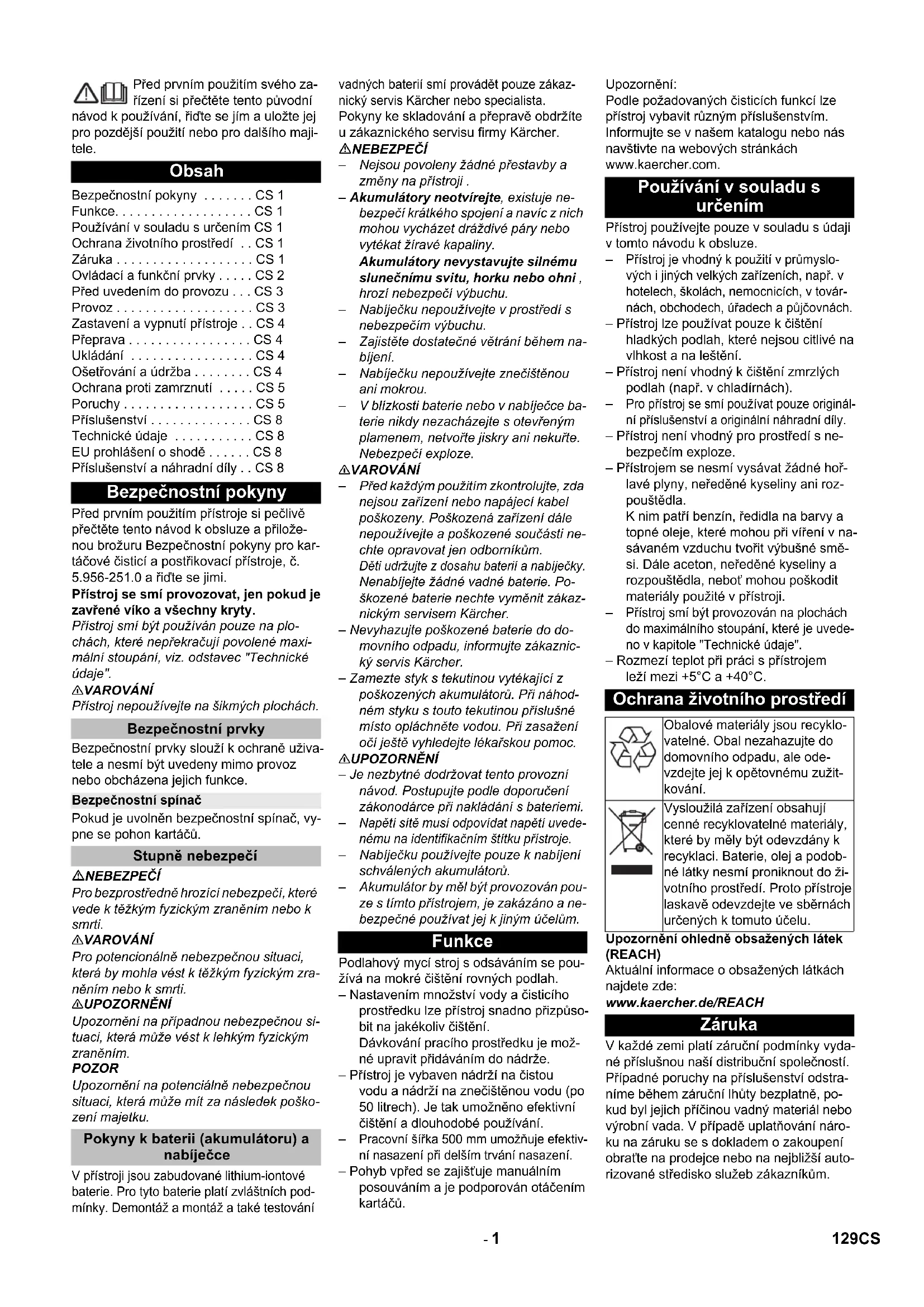

NÁVOD K OBSLUZE BD 5050 C Bp Kärcher

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obsah

Bezpečnostní pokyny ..... CS 1

Funkce....CS 1

Používání v souladu s určením CS 1

Ochrana životního prostředí .. CS 1

Záruka CS 1

Ovládací a funkční prvky ..... CS 2

Před uvedením do provozu ... CS 3

Provoz CS 3

Zastavení a vypnutí přístroje .. CS 4

Přeprava CS 4

Ukládání CS 4

Ošetřování a údržba ..... CS 4

Ochrana proti zamrznutí ..... CS 5

Poruchy CS 5

Příslušenství ...... CS 8

Technické údaje CS 8

EU prohlášení o shodě ..... CS 8

Příslušenství a náhradní díly .. CS 8

Bezpečnostní pokyny

Před prvním použitím přístroje si pečlivě přečtěte tento návod k obsluze a přiloženou brožuru Bezpečnostní pokyny pro kar-táčové čisticí a postřikovací přístroje, č. 5.956-251.0 a řídte se jimi.

Přístroj se smí provozovat, jen pokud je zavřené víko a všechny kryty.

Přístroj smí být používán pouze na plochách, které nepřekračují povolené maximální stoupání, viz. odstavec "Technické údaje".

△VAROVÁNÍ

Přístroj nepoužívejte na šikmých plochách.

Bezpečnostní prvky

Bezpečnostní prvky slouží k ochraně uživatele a nesmí být uvedeny mimo provoz nebo obcházena jejich funkce.

Bezpečnostní spínač

Pokud je uvolněn bezpečnostní spínač, vypne se pohon kartáčů.

Stupně nebezpečí

⚠NEBEZPEČÍ

Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti.

⚠VAROVÁNÍ

Pro potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zra-něním nebo k smrti.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Pokyny k baterii (akumulátoru) a nabíječce

V přístroji jsou zabudované lithium-iontové baterie. Pro tyto baterie platí zvláštních podmínky. Demontáž a montáž a také testování vadných baterií smí provádět pouze zákaznický servis Kärcher nebo specialista. Pokyny ke skladování a přepravě obdržíte u zákaznického servisu firmy Kärcher.

⚠NEBEZPEČÍ

• Nejsou povoleny žádné přestavby a změny na přístroji.
  – Akumulátory neotvírejte, existuje nebezpečí krátkého spojení a navíc z nich mohou vycházet dráždivé páry nebo vytékat žíravé kapaliny.
  Akumulátory nevystavujte silnému slunečnímu svitu, horku nebo ohni, hrozí nebezpečí výbuchu.
  – Nabiječku nepoužívejte v prostředí s nebezpečím výbuchu.
  – Zajistěte dostatečné větrání během nabíjení.
  – Nabíječku nepoužívejte znečištěnou ani mokrou.
• V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze.

⚠VAROVÁNÍ

- Před každým použitím zkontrolujte, zda nejsou zařízení nebo napájecí kabel poškozeny. Poškozená zařízení dále nepoužívejte a poškozené součásti nechte opravovat jen odborníkům. Děti udržujte z dosahu baterií a nabíječky. Nenabíjejte žádné vadné baterie. Poškozené baterie nechte vyměnit zákaznickým servisem Kärcher.

– Nevyhazujte poškozené baterie do do- movního odpadu, informujte zákaznic- ký servis Kärcher.
– Zamezte styk s tekutinou vytékající z poškozených akumulátorů. Při náhodném styku s touto tekutinou příslušné místo opláchněte vodou. Při zasažení očí ještě vyhledejte lékařskou pomoc.

⚠UPOZORNĚNÍ

– Je nezbytné dodržovat tento provozní návod. Postupujte podle doporučení zákonodárce při nakládání s bateriemi.
- Napětí sítě musí odpovídat napětí uvedenému na identifikačním štitku přístroje.
– Nabíječku používejte pouze k nabíjení schválených akumulátorů.
- Akumulátor by měl být provozován pouze s tímto přístrojem, je zakázáno a nebezpečné používat jej k jiným účelům.

Funkce

Podlahový mycí stroj s odsáváním se používá na mokré čištění rovných podlah.

– Nastavením množství vody a čisticího prostředku lze přístroj snadno přizpůsobit na jakékoliv čištění. Dávkování pracího prostředku je možné upravit přidáváním do nádrže.
– Přístroj je vybaven nádrží na čistou vodu a nádrží na znečištěnou vodu (po 50 litrech). Je tak umožněno efektivní čištění a dlouhodobé používání.
– Pracovní šířka 500 mm umožnuje efektivní nasazení při delším trvání nasazení.
– Pohyb vpřed se zajišťuje manuálním posouváním a je podporován otáčením kartáčů.

Upozornění:

Podle požadovaných čisticích funkcí lze přístroj vybavit různým příslušenstvím. Informujte se v našem katalogu nebo nás navštivte na webových stránkách www.kaercher.com.

Používání v souladu s určením

Přístroj používejte pouze v souladu s údaji v tomto návodu k obsluze.

• Přístroj je vhodný k použití v průmyslových i jiných velkých zařízeních, např. v hotelech, školách, nemocnicích, v továrnách, obchodech, úřadech a půjčovnách.
  – Přístroj lze používat pouze k čištění hladkých podlah, které nejsou citlivé na vlhkost a na leštění.
  – Přístroj není vhodný k čištění zmrzlych podlah (např. v chladírnách).
  – Pro přístroj se smí používat pouze originální příslušenství a originální náhradní díly.
  – Přístroj není vhodný pro prostředí s nebezpečím exploze.
  – Přístrojem se nesmí vysávat žádné hořlavé plyny, neředěné kyseliny ani rozpouštědla.

K nim patří benzín, ředidla na barvy a topné oleje, které mohou při víření v nasávaném vzduchu tvořit výbušné směsi. Dále aceton, neředěné kyseliny a rozpouštědla, neboť mohou poškodit materiály použité v přístroji.

• Přístroj smí být provozován na plochách do maximálního stoupání, které je uvedeno v kapitole "Technické údaje".
  – Rozmezí teplot při práci s přístrojem leží mezi +5°C a +40°C.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdány k recyklaci. Baterie, olej a podobné látky nesmí proniknout do životního prostředí. Proto přístroje laskavě odevzdejte ve sběrnách určených k tomuto účelu.

Upozornění ohledně obsažených látek (REACH)

Aktuální informace o obsažených látkách najdete zde:

V každé zemi platí záruční podmínky vydané příslušnou naší distribuční společností. Případné poruchy na příslušenství odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní vada. V případě uplatňování nároku na záruku se s dokladem o zakoupení obrat'te na prodejce nebo na nejbližší autorizované středisko služeb zákazníkům.

Ovládací a funkční prvky

1 Sítko na vlákna
2 bezpečnostní vypínač
3 Baterie *
4 Vypouštěcí hadice na znečištěnou vodu s dávkovacím zařizením
5 Přídržná lišta pro Homebase
6 P l o v á k
7 Nádrž na čistou vodu
8 Uzávěr nádrže na čistou vodu
9 Čisticí hlavice
10 Kotoučový kartáč
11 Plnicí otvor nádrže na čistou vodu
12 Držák pro výměnu kartáče
13 Nádrž na špinavou vodu
14 Pedál přepravního podvozku
15 Ukazatel stavu čisté vody
16 Otáčecí madlo k naklonění sací lišty
17 Nastavení výšky sacího válce
18 Křídlové matice k upevnění sací lišty
19 Sací lišta *

20 Sací hadice
21 Tlačítko regulace množství vody
22 Zástrčka baterie
23 Páka ke spouštění sací lišty
24 Ovládací panel
25 Posuvné rameno
26 Odkládací plocha pro čisticí sadu "Homebase Box"
27 Víko nádrže na špinavou vodu

* Není součástí dodávky

Barevné označení

– Obslužné prvky čisticího procesu jsou žluté.
– Obslužné prvky údržby a servisních oprav jsou světle šedé.

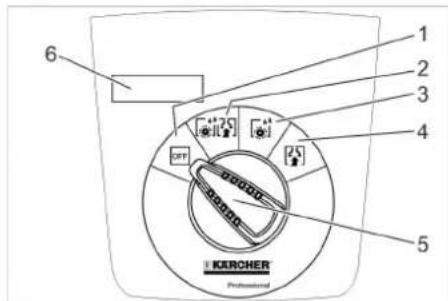

Ovládací panel

1 2 3 4 5 6 KURCHER Professional

1 OFF

Přístroj je vypnutý.

2 Normální režim

Čištění podlahy za mokra a vysávání špinavé vody.

3 Intenzivní režim

Čištění podlahy za mokra s delším pů- sobením čisticího prostředku.

4 Režim sání

Nasajte částice nečistoty.

5 Přepínač programů

6 Displej

Symboly na zařízení

	Zástrčka baterie
	Upínací (úvazový) bod
	Držák mopu **
	Stav naplnění v nádrži na čistou vodu 25%
	Držák pro výměnu kar-táče
	Páka ke spouštění sací lišty
	Vypouštěcí otvor nádrže na čisto vodu
	Vypouštěcí hadice na špinavou vodu
	Přepravní podvozek1: Přeprava0: Provoz

** výbava na prání

Před uvedením do provozu

Vykládka

→ Vyšroubujte šrouby z prostřední desky palety.
→ Zatlačte přístroj pomocí posuvného ramene směrem dolů a vytáhněte prostřední desku.

→ Odstraňte klíny před a z boku kol. → Zatlačte přístroj směrem dolů a posouvejte směrem vpřed až k okraji palety. → Zvednout přístroj z palety a postavit na podlahu.

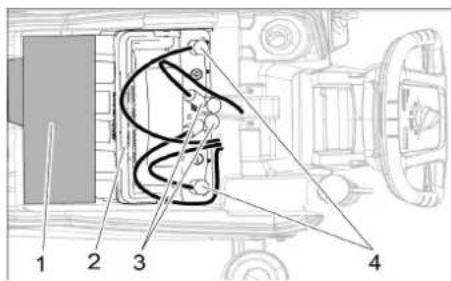

Přezkoušejte baterii.

→ Zkontrolujte, zda jsou kulaté konektory a šroubové spoje pólů baterie těsné,

→ v případě potřeby dotáhněte kabely na pólech baterie momentovým klíčem:

Šroub M8: 18 Nm

Šroub M10: 23 Nm

Nabíjení baterií

Upozornění:

Přístroj má ochranu proti úplnému vybití baterii, tzn. že se při dosažení minimální povolené kapacity vypne motor kartáčů a turbína.

→ Přístrojem dojed'te přímo k nabíjecí stanici a vyhněte se při tom stoupání.

⚠NEBEZPEČÍ

Nebezpeči úrazu elektrickým proudem. Dbejte na sit'ové napětí a jištění, které je uvedené typovém štitku zařízení.

Nabíjení

Doba nabíjení závisí na stavu baterie a na nabíječce.

Když je baterie vybitá, doba nabíjení trvá přibližně:

Nabíječka Doba nabíjení, cca [H]
6.654-479.0 8
6.654-480.0 2

Zařizení není možné používat během nabíjení.

POZOR

Nebezpeči poškození. Nečistěte prístroj vodou, pokud je vyjmuta nádrž.

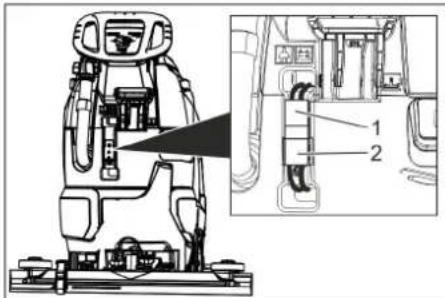

1 Zástrčka baterie, ze strany přístroje 2 Zástrčka baterie, ze strany baterie

→ Vytáhněte zástrčku baterie na přístroji. POZOR

Nebezpečí poškození!

• Nespojujte nabíječku se zástrčkou baterie na přístroji.
• Používat pouze nabíječku, která je vhodná pro vestavěný typ baterie:

Typ baterie Nabiječka
6.654-454.0	6.654-479.0
	6.654-480.0

Upozornění: Čtěte návod k obsluze od výrobce prístroje, především bezpečnostní pokyny!

→ Spojte zástrčku baterie na baterii s nabíječkou.
→ Zapojte síťovou zástrčku nabíječky do zásuvky.

→ Provedte nabíjení podle údajů v provozním návodu nabíječky. → Vytáhněte síťovou zástrčku nabíječky ze zásuvky. → Odpojte konektor baterie od nabíječky. → Spojte zástrčku baterie na přístroji se zástrčkou na baterii.

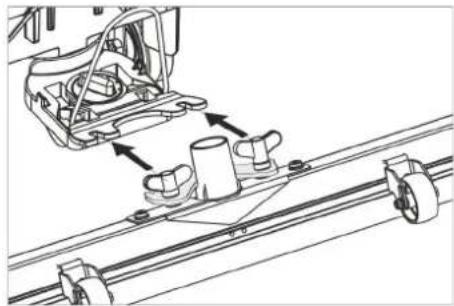

Montáž sací lišty

→ Nasadte sací lištu na její závěs tak, aby byl tvarovaný plech nad závěsem.
→ Křídlové matice utáhněte.

V případě nebezpečí povolte bezpečnostní spínač/páku pojezdu.

Plnění provozními hmotami

Čistá voda

→ Otevřete uzávěr zásobníku na čerstvou vodu.
→ Čerstvou vodu (max. 50 °C) doplňte po spodní okraj plnicího hrdla.
→ Zavřete uzávěr zásobníku na čerstvou vodu.

Čisticí prostředky

⚠VAROVÁNÍ

Nebezpečí poškození. Používejte pouze doporučené čisticí prostředky. U ostatních čisticích prostředků nese zvýšené riziko v oblasti provozní bezpečnosti a úrazovosti provozovatel.

Používejte pouze čisticí prostředky, které neobsahují rozpouštědla a kyseliny solnou a fluorovodíkovou.

Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.

Upozornění:

Nepoužívejte silně pěnící čisticí prostředky.

Doporučené čisticí prostředky:

Použití Čisticí pro-	středky
Běžné čištění všech podlah odolných vůči vodě	RM 746RM 780
Udržovací čištění lesklých po-vrchových ploch (např. žula)	RM 755 es
Udržovací a důkladné čiště-ní průmyslových podlaho-vých ploch	RM 69 ASF
Udržovací a důkladné čiště-ní dlaždic z jemné kameniny	RM 753
Udržovací čištění dlaždic v sociálních zařízeních	RM 751
Čištění a dezinfekce sociál-ních zařízení	RM 732
Odstraňování vrstev všech podlah odolných proti louhům (např. PVC)	RM 752
Odstraňování vrstev z lino-leových podlah	RM 754

→ Přidejte čisticí roztok do nádrže na čerstvou vodu.

Upozornění:

Pokud je nádrž na čistou vodu prázdná, pokračuje čisticí hlava dál v práci bez přívodu kapaliny.

Nastavení množství vody

→ Množství vody nastavte regulačním tlačítkem podle stupně znečištění podlahové krytiny.

Upozornění:

Při prvních zkušebních čištěních používejte malé množství vody. Množství vody postupně zvyšujte, dokud nedosáhnete požadovaného čisticího účinku.

Nastavení sací lišty

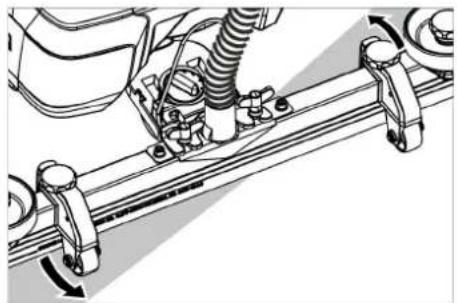

Šikmá poloha

Ke zvýšení účinku odsávání na dlážděném povrchu lze sací lištu nastavit do šikmé polohy v úhlu až 5°.

→ Povolte křídlové šrouby.
→ Otočte sací lištu.

→ Utáhněte křídlaté šrouby.

Sklon

Při nedostatečném účinku odsávání lze změnit sklon rovné sací lišty.
→ Nastavte otáčecí madlo k naklonění sací lišty.

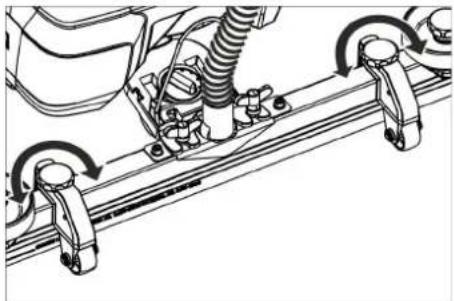

Výška

Nastavením výšky se ovlivňuje ohyb sací manžety při styku s podlahou.

→ Zkuste nastavit výšku pomocí otočných rukojetí, tak aby bylo dosaženo nejlepšího sacího účinku.

Čištění přístroje

POZOR

Nebezpečí poškození podlahové krytiny. Zařízení neprovozujte na místě.
→ Sklopte pedál přepravního podvozku dolů.

→ Otočte spínač volby programu na poža- dovaný program čištění.

Spuštění sací lišty

→ Vytáhněte páku a zatlačte ji dolů; sací lišta se spustí dolů.

Upozornění:

– K čištění dlážděných podlah nastavte rovnou sací lištu tak, aby směr čištění nebyl kolmý na spáry.
– Ke zvýšení účinku odsávání lze nastavit šikmou polohu a sklon sací lišty (viz část „Nastavení sací lišty“).
– Pokud je nádrž na znečištěnou vodu plná, plovák zavřete sací otvor a sací turbína běží na vyšší otáčky. V tomto případě vypněte sání a najedťe do polohy pro vyprázdnění nádrže na znečištěnou vodu.

Zastavení a vypnutí přístroje

→ Povolte bezpečnostní vypínač.
→ Přepínač programů nastavte na sání.
→ Krátce popojed'te dopředu a odsajte zbývající vodu.
→ Zvedněte sací lištu.
→ V případě potřeby nabijte baterie.

Vypouštění špinavé vody

⚠VAROVÁNÍ

Dodržujte místní předpisy o zacházení s odpadní vodou.
→ Vypouštěcí hadici na špinavou vodu sundejte z držáku a umístěte ji nad vhodnou sběrnou nádobu.

→ Smáčkněte nebo zalomte dávkovací zařízení.
→ Otevřete víko dávkovacího zařízení.
→ Vypustte odpadní vodu - množství vody regulujte prostřednictvím tlaku nebo za- lomení.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.

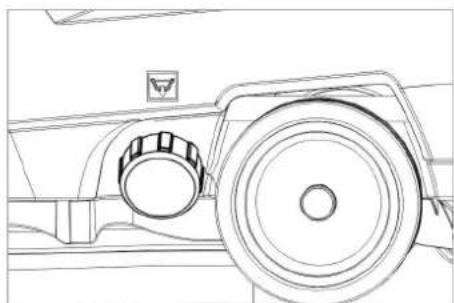

Vypouštění čisté vody

→ Odšroubujte uzávěr nádrže na čistou vodu.

Přeprava

⚠NEBEZPEČÍ

Nebezpečí úrazu! Zařízení lze za účelem nakládky a vykládky provozovat jen u stoupání do maximální hodnoty (viz „Technické údaje“). Jedte pomalu.

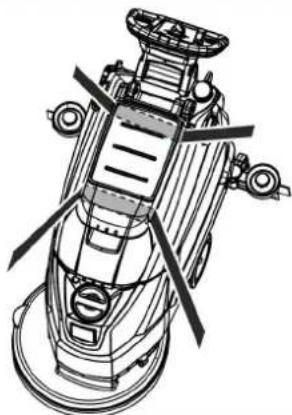

⚠UPOZORNĚNÍ

Nebezpeči úrazu a nebezpeči poškození! Dbejte na hmotnost přístroje při přepravě.

→ Zvedněte pedál přepravního podvozku nahoru.
→ Přístroj tlačte pomocí posuvného rame- ne.

→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Ukládání

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

Ošetřování a údržba

⚠NEBEZPEČÍ

Nebezpečí poranění! Před jakoukoli prací na přístroji přepněte přepínač programů do polohy „OFF“ a vytáhněte sítovou zástrčku nabíječky.

→ Vypustte špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

Plán údržby

Po každém použití

POZOR

Nebezpečí poškození. Zařízení nepostři- kujte vodou a nepoužívejte agresivní čisticí prostředky.

→ Vypust'te špinavou vodu.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.
→ Přistroj zvenku otřete vlhkým hadříkem namočeným v mírném čisticím roztoku.
→ Zkontrolujte sítko na vlákna, v případě potřeby je vyčistěte.
→ Sací a stírací chlopně vyčistěte, zkontrolujte stupeň jejich opotrebení a v případě potřeby je vyměňte.
→ Zkontrolujte opotrebení kartáčů a v případě potřeby je vyměňte ((viz "údržbové práce").
→ V případě potřeby dobijte baterii.

Měsíční

→ Zkontrolujte zda nejsou póly baterie zo- xidované.
→ Zkontrolujte pevné usazení kabelů baterie,
→ Očistěte těsnění mezi nádrží na špina-vou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
→ Vyčistěte síto.
→ Pokud se jednotka nebude delší dobu používat, vypínejte zařízení jen s bateriemi dobitými na plnou kapacitu. Baterie alespoň jednou měsíčně dobijte na plnou kapacitu.

Roční

→ U oddělení služeb zákazníkům zajistěte předepsanou inspekci.

Údržba

Čištění sítka

→ Otevřete zakrytí.
→ Otočte víkem ve směru chodu hodinových ručiček a vyjměte je ven.
→ Pod tím ležící síto vyjměte a vyčistěte.
→ Vložte sítko.
→ Nasad'te a zajistěte víko otáčením proti směru chodu hodinových ručiček
→ Kryt uzavřete.

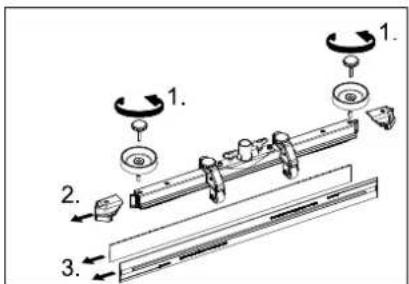

Výměna nebo obrácení sacích chlopní

1 2 CHANGE LIP

1 Značka opotřebení
2 Sací chlopeň

Sací manžety musí být vyměněny nebo otočeny, pokud jsou opotřebeny až ke značce opotřebení.

→ Sundejte sací lištu.
→ Vyšroubujte hvězdicové rukojeti.

→ Sundejte plastové díly.
→ Sundejte sací chlopně.
→ Zasuňte nové nebo otočené sací manžety.
→ Nasad'te plastové díly.
→ Hvězdicové rukojeti našroubujte a přitáhněte.

Výměna kotoučového kartáče

→ Zatlačte prístroj pomocí posuvného ramene směrem dolů tak, aby došlo ke zvednutí čisticí hlavy.
→ Pedál na výměnu kartáčů sešlápněte přes odpor dolů.

→ Zatáhněte přístroj směre dozadu, aby jste umožnili přístup ke kotoučovému kartáči.
→ Položte nový kotoučový kartáč na podlahu před přístroj.
→ Najedte prístrojem se zdviženou čisticí hlavou nad nový kotoučový kartáč a spustte čisticí hlavu dolů. Kartáč se přichytí k pohonu.

Odstranění nádrže nádrže na znečištěnou vodu

→ Sejměte nádrž na znečištěnou vodu a odstavte ji stranou.

Baterie

⚠NEBEZPEČÍ

Nebezpečí výbuchu. Na baterie, tj. na koncové póly ani na spojnici buněk nepokládejte nástroje ani nic podobného.

Doporučené baterie

	Objednací č.
80 Ah 6.654-454.0

Vložení a připojení baterie

→ Vypust'te špinavou vodu.
→ Sejměte nádrž na znečištěnou vodu a odstavte ji stranou.
→ Vytáhněte zástrčku baterie.

1 Distanční vzpěra
2 Baterie
3 Kulatý konektor
4 Póly baterie

→ Vložte baterii do prístroje podle znázornění výše.
→ Vložte rozpěrku mezi baterii a prístroj na straně označené na obrázku.

⚠UPOZORNĚNÍ

Při montáži a demontáži baterie může být narušena stabilita stroje, dbejte na bezpečné ustavení.

→ Dodané připojovací kabely připojte k volným pólům baterií (+) a (-).
→ Nasad'te oba kulaté konektory na baterii.

POZOR

V případě záměny pólů (kladný a záporný) dojde k poškození elektroniky řízení.

Dodržujte správnou polaritu.

→ Nádrž na znečištěnou vodu nasad'te na přístroj.

Upozornění:

Před uvedením zařízení do provozu baterie nabijte.

Viz odstavec "Nabíjení baterie".

Vyjměte baterie

→ Přepínač programů otočte na „OFF“ (VYP).
→ Vytáhněte zástrčku baterie.
→ Sejměte nádrž na znečištěnou vodu a odstavte ji stranou.
→ Odpojte oba kulaté konektory na baterii.
→ Kabel odpojte od svorky záporného pólu baterie.
→ Kabel odpojte od plusového pólu baterie.
→ Vyjměte podpůrné špalíky resp. pěnové díly.

⚠UPOZORNĚNÍ

Při demontáži a montáži čisticí hlavy může dojít k destabilizaci stroje, dbejte na stabilitu.

→ Vyjměte baterie.
→ Vypotrebované baterie zlikvidujte dle platných předpisů.

Smlouva o údržbě

K zajištění spolehlivého provozu přístroje lze s příslušným prodejním oddělením společnosti Kärcher uzavřít smlouvu o údržbě.

Ochrana proti zamrznutí

Při nebezpečí mrazu:

→ Vyprázdněte nádrže na čistou a na špinavou vodu.
→ Přístroj umístěte v prostoru chráněném proti mrazu.

Poruchy

⚠NEBEZPEČÍ

Nebezpečí poranění! Před jakoukoli prací na přístroji přepněte přepínač programů do polohy „OFF“ a vytáhněte síťovou zástrčku nabíječky.

→ Vypust'te špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

Poruchy se zobrazením na displeji

Zobrazení na dis-pleji	Odstranění
ERR B	Zkontrolujte, zda není kartáč blokován cizím tělesem, případně je odstraňte.Přepněte přepínač programů do polohy „OFF“, uvolněte bezpečnostní vypínač, vyčkejte po dobu 3 vteřin, opět zapněte.
ERR T	Přepněte přepínač programů do polohy „OFF“, uvolněte bezpečnostní vypínač, vyčkejte po dobu 3 vteřin, opět zapněte.Dojde-li k opakování, obraťte se na zákaznický servis
LOW BAT	Nabijte baterii.Pokud se chyba stále zobrazuje, zkontrolujte správné spojení dvou kulatých konektorů na baterii.Dojde-li k opakování, obraťte se na zákaznický servis
ERR TEMP	Nechte přístroj vychladnout.
HANDS OFF	Uvolněte bezpečnostní spínač a čekejte, až se zobrazí provozní hodiny nebo stav baterie. Pak znovu stiskněte bezpečnostní spínač.
ERR REL	Přepněte přepínač programů do polohy „OFF“, uvolněte bezpečnostní vypínač, vyčkejte po dobu 3 vteřin, opět zapněte.Dojde-li k opakování, obraťte se na zákaznický servis
ERR PWM	Přepněte přepínač programů do polohy „OFF“, uvolněte bezpečnostní vypínač, vyčkejte po dobu 3 vteřin, opět zapněte.Dojde-li k opakování, obraťte se na zákaznický servis

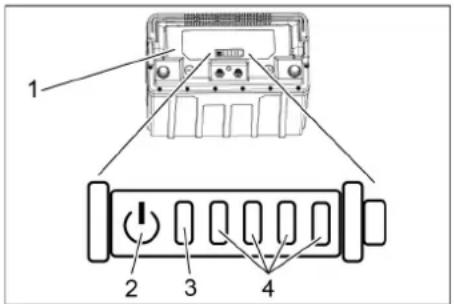

Indikátor stavu baterie

1 2 3 4

1 Baterie
2 Tlačítko
3 Stavová kontrolka LED
4 Indikační LED

→ Stiskněte tlačítko na dobu 5 sekund.

Žádná LED nesvítí:

Nabijte baterii.

Stavová LED svítí zeleně:

Všech 5 LED diod dohromady indikuje stav nabití baterie.

Stavová LED svítí červeně:

Indikační LED diody signalizují poruchu. Poruchy popsane v následující tabulce může opravit uživatel. V případě indikací poruch, které zde popsány nejsou, se prosím obraťte na zákaznický servis společnosti KÄRCHER.

					Příčina Odstranění
červená	- - - Baterie je příliš horká, nechte baterii vychladnout.
červená	- - zelená	Systém řízení baterie je příliš horký.			nechte baterii vychladnout.
červená	- zelená	Baterie je příliš studená k nabíjení.			Přesuňte přístroj na teplejší místo a počkejte, až se baterie zahřeje.
červená	- zelená zelená Nadměrná spotřeba energie při nabíjení.				Odpojte síťovou zástrčku nabíječky ze sítě. Vyčkejte 10 sekund. Znovu zapojte síťovou zástrčku. Pokud se porucha zobrazí znovu, vyměňte nabíječku.
					Nadměrná spotřeba energie přístrojem.	Vypněte přístroj. Pokud se porucha zobrazí znovu po zapnutí, hledejte závadu v přístroji.
červená	-	zelená	-	zelená	Zkrat	Zkontrolujte všechny připojovací kontakty baterie.
červená	-	zelená	zelená	-	Příliš nízké napětí článku při vybíjení.	Nabijte baterii.
červená	- zelená zelená zelená	zelená zelená	Příliš vysoké napětí	článku při nabíjení.	Baterii vybijte na 20 % zbývající kapacity. Následně nabijte baterii.
červená	zelená	-	-	zelená	Napětí baterie je příliš nízké.	Nabijte baterii.
červená	zelená	-	zelená	-	Porucha při nabíjení.	Odpojte síťovou zástrčku nabíječky ze sítě. Vyčkejte 10 sekund. Znovu zapojte síťovou zástrčku. Pokud se porucha zobrazí znovu, vyměňte nabíječku.
červená	zelená - zelená zelená
červená	zelená zelená - - Baterie je příliš studená				pro výkon.	Přesuňte přístroj na teplejší místo a počkejte, až se baterie zahřeje.
červená	zelená	zelená	zelená	-	Porucha při výkonu.	Vypněte přístroj. Pokud porucha přetrvává, kontaktujte zákaznický servis.

Poruchy bez zobrazení na displeji

Porucha Odstranění
Přístroj nelze nastartovat	Nastavte spínač volby programu na požadovaný program.
	Stiskněte bezpečnostní vypínač.
	Zasuňte zástrčku baterie.
	Zkontrolujte baterie, v případě potřeby je nabijte.
	Zkontrolujte, zda jsou připojeny oba póly akumulátoru.
Nedostatečné množství vody	Zkontrolujte množství čisté vody, v případě potřeby nádrž doplňte.
	Zvyšte množství vody na regulátoru pro množství vody.
	Vyčistěte síto.
Nedostatečný sací výkon	Očistěte těsnění mezi nádrží na špinavou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
	Nádrž na znečištěnou vodu je plná, zastavte zařízení a vyprázdněte nádrž na znečištěnou vodu.
	Vyčistěte sitko na vlákna.
	Vyčistěte sací chlopně na sací liště, v případě potřeby je vyměňte.
	Zkontrolujte, zda je zavřené víčko vypouštěcí hadice na špinavou vodu.
	Zkontrolujte nastavení sací lišty.
	Zkontrolujte, zda není ucpaná sací hadice, v případě potřeby ji vyčistěte.
	Zkontrolujte těsnost sací hadice, v případě potřeby ji vyměňte.
Nedostatečný účinek čištění	Zkontrolujte stupeň opotřebení kartáčů a v případě potřeby je vyměňte.
	Zvyšte množství vody.
	Zkontrolujte vhodnost použití typu kartáče a čisticího prostředku.
Sací turbína neběží pravidelně	Vyčistěte plovák.
Kartáč se netočí Zkontrol	lujte, zda není kartáč blokován cizím tělesem, případně je odstraňte.
	Pokud došlo k sepnutí jističe v elektronice, otočte spínač volby programu na „OFF“, následně jej opět nastavte na požadovaný program.
Vibrace při čištění Příp.	použijte měkčí kartáč.
Při poruchách, které nelze odstranit podle této tabulky, se obrat’te na oddělení služeb zákazníkům.

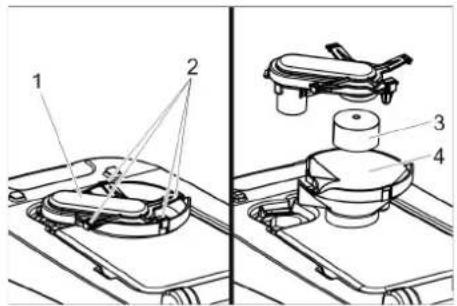

Čištění plováku

→ Otevřete víko nádrže na znečištěnou vodu.

→ Vytáhněte kryt plováku směrem nahoru..
→ Uvolněte zajišťovací hák.
→ Vyčistěte plovák a spodní část.
→ Sestavte kryt plováku a zasuňte do přístroje.

Příslušenství

Označení Č. dílu Popis
Kotoučový kartáč, červený (střední, standard)	4.905-026.0	Lze použít na všechny běžné čisticí úkoly.
Kotoučový kartáč, přírodní (měkký)	4.905-027.0	Z přírodních vláken na čištění a leštění.
Kotoučový kartáč, černý (tvrdý)	4.905-029.0	Na silné nečistoty a důkladné čištění. Jen pro necitlivé povrchy.
Vyplňovací hnací talíř	4.762-534.0	Na čištění s čisticími kotouči. Se spojkou pro rychlou výměnu a Centerlock.
Kotouč, červený (středně měkký)	6.369-079.0	Na čištění všech podlah.
Kotouč, zelený (středně tvrdý)	6.369-078.0	Na čištění silně znečištěných podlah a na důkladné čištění.
Kotouč, černý (tvrdý)	6.369-077.0	Při odolných nečistotách a na důkladné čištění
Kotouč, béžový (mírně zrnity)	6.369-468.0	Na leštění a osvěžení tvrdé a pružné podlahové krytiny.
Kotouč, béžový (s obsahem přírodních štětin) 6.371-146.0
Sací válec, 850 mm, rovný	4.777-401.0
Sací válec, 850 mm, zahnutý	4.777-411.0
Sada Homebase Box	4.035-406.0

Technické údaje

Výkon
Jmenovité napětí	V	24
Kapacita baterií	Ah (5 h)	80
Průměrný příkon	W	1100
Jmenovitý výkon sací tur-bíny	W	500
Jmenovitý výkon pohonu kartáčů	W	600
Vysávání
Sací výkon, množství vzduchu (max.)	l/s	24
Sací výkon, podtlak (max.)	kPa (mbar)	120
Ochrana		IPX 3
Čisticí kartáče
Počet otáček kartáčů	1/min.	180
Průměr kartáčů	mm	510
Rozměry a hmotnost
Teoretický plošný výkon	m2/hod.	2000
Max. stoupání v pracov-ním prostoru	%	2
Objem nádrže na čistou/špinavou vodu	l	50/50
Max. teplota vody	°C	50
Max. tlak vody	baru	0,06
Vlastní hmotnost (pře-pravní hmotnost)	kg	87
Celková hmotnost (pro-vozní)	kg	138
Rozměry přihrádky pro baterie	mm	350 x 350
Zjištěné hodnoty dle EN 60335-2-72
Celková hodnota kmitání	m/s2	<2,5
Kolísavost K	m/s2	0,2
Hladina akustického tlaku L _pA	dB(A)	66
Kolísavost K _pA	dB(A)	2
Hladina akustického vý-konu L _WA + Kolísavost K _WA	dB(A)	81

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Podlahový čistič

Typ: 1.127-xxx

1.515-xxx

Příslušné směrnice EU:

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

EN 60335-1

Použité národní normy

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje.

Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

Bezpečnostné pokyny ..... SK 1

Funkcia....SK 1

jeho určením . . . . . . . . . . . . SK 1

Starostlivost' a údržba ..... SK 4

Ochrana proti zamrznutiu .... SK 6

Poruchy SK 6

Príslušenstvo. . . . . . . . . . . . SK 8

Technické údaje SK 8

EÚ Vyhlásenie o zhode ..... SK 8

Ak sa uvolní bezpečnostný vypínač, vypne sa pohon kefiek.

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

– Nevyhadzujte defektné batérie do domového odpadu, informujte sa u zákazníckeho servisu firmy Kärcher.

– Nabíjačku používajte len na nabíjanie schválených batérií.

* nie je v rozsahu dodávky

Farebné označenie

5 Prepínač výberu programu

6 Displej

Doba nabíjania závisí od stavu batérie a od nabíjačky.

Upozornenie: Prečitajte si návod na prevádzku od výrobcu nabíjačky a hlavne dodržiavajte bezpečnostné pokyny!

→ Spojte zástrčku na batériu na bočnej strane prístroja s nabíjačkou.
→ Zasuňte sietovú zástrčku nabíjačky do zásuvky.
→ Vykonajte nabíjanie podľa údajov uve- dených v návode na používanie nabí- jačky.
→ Vytiahnite siet'ovú zástrčku nabíjačky.
→ Zástrčku batérie odpojte od nabíjačky.
→ Spojte zástrčku batérie na strane prístroja so zástrčkou batérie na strane batérie.

Namontovanie sacieho nadstavca

→ Sací nadstavec nasadte do zavesenia nadstavca tak, aby profilový plech ležal nad zavesením.
→ Dotiahnite krídlové matice.

Pri vzniku nebezpečenstva uvoľnite bez- pečnostný vypínač/plynovú páčku

→ Čistiaci roztok pridajte do nádrže na čistú vodu.

Upozornenie:

Pre zlepšenie výsledku vysávania na keramických povrchoch je možné sací nadstavec pootočit' o 5° šikmej polohy.

Pomocou výškového nastavenia sa ovplyvňuje ohýbanie sacích čel'ustí pri kontakte s podlahou.

→ Vytiahnite páku a stlačte ju smerom nadol; nasávací nadstavec sa spustí.

Upozornenie:

→ Uvol'nite bezpečnostný spínač.
→ Prepínač vol'by programu prepnite do polohy vysávania.
→ Prejdite krátku vzdialenost' smerom dopredu a vysajte zvyšné množstvo vody.
→ Zdvihnite saciu nadstavbu.
→ Prípadne nabite batériu.

→ Odskrutkujte uzáver nádrže na čerstvú vodu.

Transport

⚠NEBEZPEČENSTVO

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Pred začatím všetkých činností na stroji prepnite prepínač vol'by programu do polohy „OFF“ a vytiahnite sietovú zástrčku nabíjačky.

→ Zložte sací nadstavec.
→ Vyskrutkujte hviezdicový držiak.

Pri zmene polarity (plusový a mínusový pól) sa zničí riadiaca elektronika.

Nebezpečenstvo zranenia! Pred začatím všetkých činností na stroji prepnite prepínač vol'by programu do polohy „OFF" a vy-tiahnite siet'ovú zástrčku nabíjačky.

Zobrazenia na displeji Odstránenie
ERR B	Skontrolujte, či cudzie telesá neblokujú kefy, popr. cudzie telesá odstráňte.Prepnite spínač na vol’bu programu do polohy „OFF“, uvol’nite bezpečnostný spínač, počkajte 3 sekundy, po-tom opát’ zapnite spínač.
ERR T	Prepnite spínač na vol’bu programu do polohy „OFF“, uvol’nite bezpečnostný spínač, počkajte 3 sekundy, po-tom opát’ zapnite spínač.V prípade opakovania zavolajte službu zákazníkom
LOW BAT Nabite batériu.	Ak sa chyba zobrazuje aj nad’alej, tak skontrolujte, či sú obe okrúhle zástrčky správne pripojené k batérii.V prípade opakovania zavolajte službu zákazníkom
ERR TEMP Zariadenie nechajte vychladnút.
HANDS OFF	Uvol’nite bezpečnostný spínač a počkajte, kým sa nezobrazia prevádzkové hodiny alebo stav batérií. Následne opát’ stlačte bezpečnostný spínač.
ERR REL	Prepnite spínač na vol’bu programu do polohy „OFF“, uvol’nite bezpečnostný spínač, počkajte 3 sekundy, po-tom opát’ zapnite spínač.V prípade opakovania zavolajte službu zákazníkom
ERR PWM	Prepnite spínač na vol’bu programu do polohy „OFF“, uvol’nite bezpečnostný spínač, počkajte 3 sekundy, po-tom opát’ zapnite spínač.V prípade opakovania zavolajte službu zákazníkom

Stavová LED dióda svieti načerveno:

Výrobok: Čistič podláh

Typ: 1.127-xxx

1.515-xxx
