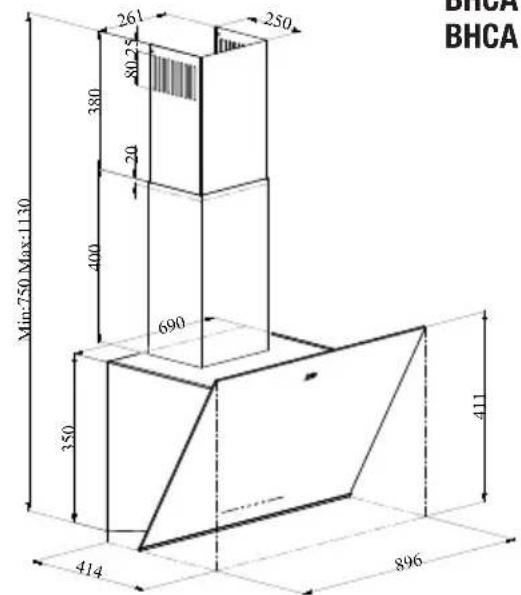

(Obrázok č. 2)
BHCA 94640 BH
BHCA 94640 WH

2.2 Technické údaje

Model BHCA 64640 B	BHCA 64640 BH	BHCA 94640 BHBHCA 94640 WH
Napájacie napätie 220-240V ~ 50 Hz
Napájanie svetla 2x3 W
Výkon motora 210 W
Prietok - 3. Úroveň 631	m3/h 623 m3/h
Trieda izolácie motora	Trieda F
Izolačná trieda Trieda I

3.3 Ovládanie Odsávača pár

3.4 Automatické zastavenie

Ak chcete, aby sa zariadenie zastavilo automaticky, musíte znova povolit funkciu automatického zastavenia.

filtruje cez uhlíkový

filter a recirkuluje v miestnosti. Uhlíkový filter sa používa, ked' nie je možné v dome použit komín.

Pred čistením a údržbou výrobok odpojte alebo vypnite vypínač.

4.2 Výmena uhlíkových filtrov

Odsávač pár držte za jeho telo a položte ho na montážne skrutky na stene a utiahnite skrutky (Obrázok č. 9).

Vyvítajte označené body vrtákom ∅6mm a do vy-vritaných otvorov vložte dve plastové hmoždinky ∅6mm (Obrázok č. 13/A, B).

Namontujte komínové dosky odsávača pár (Obrázok č. 9).

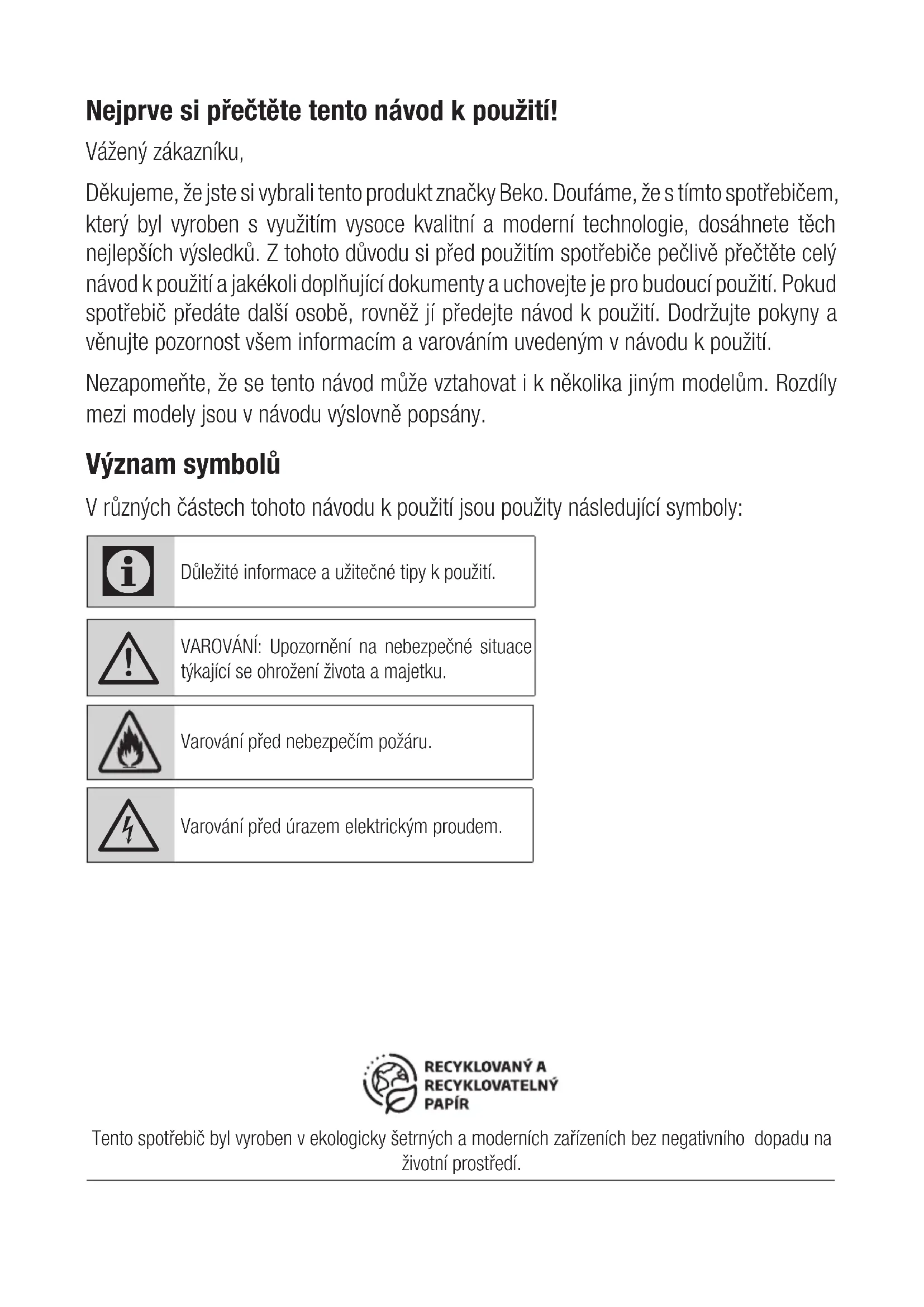

Nejprve si přečtěte tento návod k použití!

Vážený zákazníku,

Děkujeme, že jste si vybrali tento produkt značky Beko. Doufáme, že s tímto spotřebičem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Z tohoto důvodu si před použitím spotřebiče pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty a uchovejte je pro budoucí použití. Pokud spotřebič předáte další osobě, rovněž jí předejte návod k použití. Dodržujte pokyny a věnujte pozornost všem informacím a varováním uvedeným v návodu k použití.

Nezapomeňte, že se tento návod může vztahovat i k několika jiným modelům. Rozdíly mezi modely jsou v návodu výslovně popsány.

Význam symbolů

V různých částech tohoto návodu k použití jsou použity následující symboly:

Důležité informace a užitečné tipy k použití.

VAROVÁNÍ: Upozornění na nebezpečné situace týkající se ohrožení života a majetku.

Varování před nebezpečím požáru.

Varování před úrazem elektrickým proudem.

RECYKLOVANÝ A RECYKLOVATELNÝ PAPÍR

Tento spotřebič byl vyroben v ekologicky šetrných a moderních zařízeních bez negativního dopadu na životní prostředí.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

1.1 Obecné bezpečnostní pokyny

Důležité bezpečnostní pokyny, přečtěte si je pozorně a uchovejte pro pozdější použití

Tento oddíl obsahuje bezpečnostní pokyny, které vám pomohou ochránit před vznikem požáru, zásahem elektrickým proudem, následky unikající mikrovlnné energie, zraněním osob nebo poškozením majetku. Nedodržení těchto pokynů zruší platnost záruky.

• Výrobky značky Beko splňují platné bezpečnostní normy; proto v případě jakéhokoli poškození spotřebiče nebo napájecího kabelu musí být provedena oprava nebo výměna prodejcem, servisním centrem nebo odborníkem z autorizovaného servisu, aby se předešlo nebezpečí. Chybná nebo neodborná oprava může být nebezpečná pro uživatele.

- Toto zařízení je určeno pouze pro domácí a podobné použití, například:

- v prostorách kuchyňského personálu v obchodech, kancelářích a dalších pracovních prostředích;

- na farmách;

- klienty v hotelech a dalších typech obytného prostředí;

- v prostředí typu Bed and Breakfast.

- Spotřebič používejte pouze k určenému účelu, jak je popsáno v tomto návodu.

- Výrobce nenese odpovědnost za žádné škody plynoucí z ne-správné instalace či nevhodného způsobu použití spotřebiče.

- Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo mentálními schopnostmi anebo osoby bez příslušných znalostí a zkušeností, pokud jsou pod dozorem nebo byly poučeny o bezpečném užívání tohoto přístroje a chápou související nebezpečí.

- Děti si se spotřebičem nesmí hrát. Čištění a údržba nesmí být prováděny dětmi bez dohledu dospělé osoby.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

• Minimální vzdálenost mezi nosnými plochami varných nádob na varné desce a nejnižší stranou výrobku musí být nejméně 65 cm.
• Pokud v návodu k instalaci plynové desky najdete větší vzdálenost, je nutno postupovat podle toho.
• Zkontrolujte, zda vaše napájení odpovídá informacím uvedeným na štítku spotřebiče.
• Nikdy nepoužívejte spotřebič, pokud je poškozen napájecí kabel nebo spotřebič.
• Předejděte poškození napájecího kabelu zabráněním jeho zmáčknutí, ohnutí nebo odírání o ostré hrany. Napájecí kabel udržujte mimo horké povrchy a otevřený oheň.
• Spotřebič zapojujte pouze do uzemněné zásuvky.
• VAROVÁNÍ: Nezapojujte spotře-bič do sítě, dokud není instalace zcela dokončena.
• Spotřebič umístěte tak, aby byla zástrčka vždy přístupná.

- Nedotýkejte se žárovek, pokud jsou v provozu delší dobu. Mohou spálit ruce, protože budou horké.

- Dodržujte předpisy stanovené příslušnými úřady o vypouštění odpadního vzduchu (toto upozornění se nevztahuje na použití bez kouřovodu).

- Spustte spotřebič po umístění hrnce, pánve apod. na varnou desku. V opačném případě může vysoká teplota způsobit deformaci některých částí výrobku.

- Před sejmutím hrnce, pánve apod. vypněte varnou desku.

- Nenechávejte na varné desce horký olej. Nádoby s horkým olejem mohou způsobit samovznícení.

- Dávejte pozor na záclony a zá-věsy, protože olej se může při smažení některých potravin, jako jsou hranolky, vznítit.

- Tukový filtr musí být vyměněn nejméně jednou měsíčně. Uhlíkový filtr musí být vyměněn nejméně každé 3 měsíce.

- Spotřebič musí být čištěn v souladu s návodem k použití. Pokud

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

čištění nebylo provedeno v sou- ladu s návodem k použití, může hrozit nebezpečí požáru.

- Namísto stávajícího filtru nepoužívejte filtrační materiály neodolné proti ohni.

- Používejte pouze originální části doporučené výrobcem.

- Neprovozujte spotřebič bez filtru a neodstraňujte filtry, když je spotřebič spuštěn.

• V případě, že dojde k zapálení plamene, vypněte napájení spotřebiče a vařičů.

• V případě, že dojde k zapálení plamene, plamen zakryjte a nikdy k jeho hašení nepoužívejte vodu.

- Spotřebič odpojte před každým čištěním a v případě, že jej nepoužíváte.

- Podtlak v místnosti nesmí překročit 4 Pa (4 x 10 bar), zatímco digestoř pro elektrickou varnou desku a spotřebiče pracující na jiném typu energie, než je elektřina, pracují současně.

- V prostředí, kde je spotřebič používán, musí být odvětrávání zařízení běžících na topném oleji

nebo plynu, jako je teplovzdušný ventilátor, naprosto izolováno nebo zařízení musí být hermetic-kého typu.

- Při připojování kouřovodu použijte trubky o průměru 120 nebo 150 mm. Připojení trubek musí být co nejkratší a mít co nejméně záhybů.

Riziko zadušení! Všechny obaly uchovejte mimo dosah dětí.

UPOZÓRNĚNÍ: Přístupné součástky se mohou zahřát při použití s vařiči.

- Vývod spotřebiče nesmí být připojen ke vzduchovodům, do kterých je vyveden jiný kouř.

- Ventilace v místnosti může být nedostatečná, pokud je digestoř pro elektrickou varnou desku používána současně se zařízeními na plyn nebo jiná paliva (to neplatí pro spotřebiče, které vypouštějí vzduch zpět do místnosti).

- Předměty umístěné na spotřebiči mohou spadnout. Na spotřebič neumistujte žádné předměty.

- Pod spotřebičem nikdy neflambujte.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

VAROVÁNÍ: Před instalací diges- toře odstraňte ochranné fólie.

• Nikdy nenechávejte obnažený plamen pod digestoří, která je zapnutá.
• Pánve na smažení je nutno během používání stále sledovat: přehřátý olej může vzplanout.

1.2 Shoda se směrnicí OEEZ a likvidace výrobku:

Tento výrobek splňuje požadavky směrnice EU OEEZ (2012/19/EU). Tento výrobek je označen symbolem pro třídění elektrického a elektronického odpadu (OEEZ).

Tento symbol znamená, že příslušný výrobek na konci jeho životnosti nesmí být likvidován spolu s jiným domácím odpadem. Použité zařízení musíte od-nést do oficiální sběrny pro recyklaci

elektrických a elektronických zařízení. Obratte se na místní úřady nebo na prodejce, u kterého jste si zařízení zakoupili, a informujte se o umístění sběrných zařízení. Každá domácnost hraje důležitou roli ve sběru a recyklaci starých zařízení.

Správná likvidace starého zařízení pomáhá pře- dejít možným negativním následkům pro životní prostředí a lidské zdraví.

1.3 Dodržování směrnice RoHS

Výrobek, který jste zakoupili, splňuje požadavky směrnice EU RoHS (2011/65/EU). Neobsahuje škodlivé ani zakázané materiály specifikované ve směrnici.

1.4 Informace o balení

Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů v souladu s naší národní legislativou na ochranu životního prostředí. Obalové materiály nelikvidujte společně s domácím nebo jiným druhem odpadu. Odvezte je na sběrné místo obalových materiálů určené místními úřady.

2 Celkový vzhled

2.1 Přehled

1. Vnitřní kouřovod
2. Vnější kouřovod
3. Hliníkové olejové filtry (za skleněným krytem)
4. Skleněný kryt
5. Ovládací panel
6. Osvětlení

2.2 Technické údaje

Model	BHCA 64640 BBHCA 64640 BH	BHCA 94640 BHBHCA 94640 WH
Napájecí napětí	220-240V ~ 50 Hz
Příkon žárovky	2 x 3 W
Příkon motoru	210 W
Rychlost proudění – 3. úroveň	631 m3/h 623 m3/h
Třída izolace motoru	Třída F
Třída izolace	Třída I

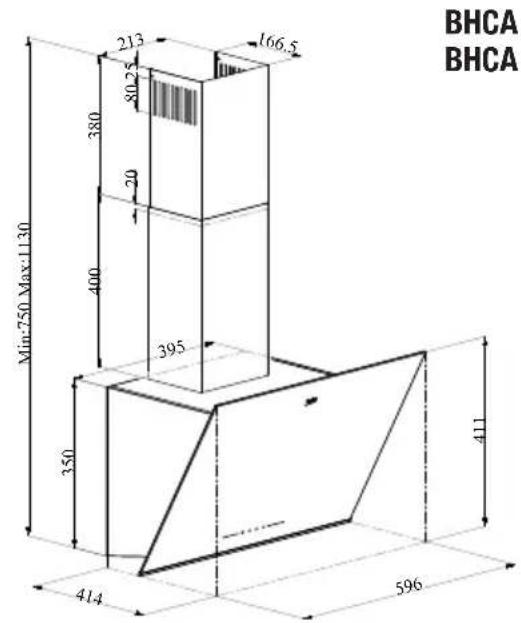

BHCA BHCA 213 166.5 80.25 380 20 400 395 350 411 414 596 Min:750 Max:1130

(Obrázek č. 1)

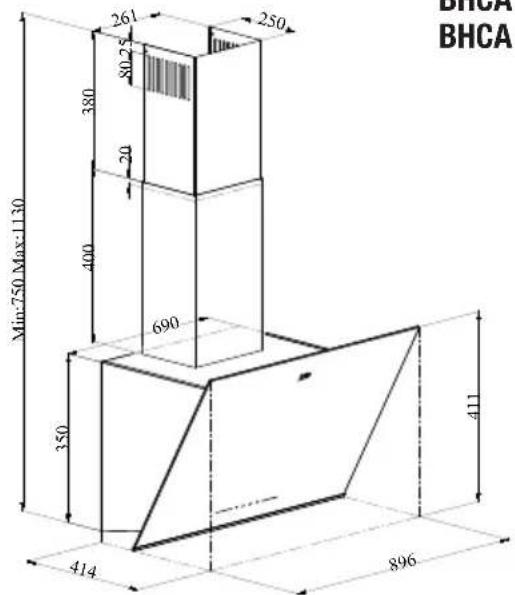

BHCA BHCA 261 250 80.25 380 20 400 690 350 411 414 896 Min:750 Max:1130

BHCA 64640 B
BHCA 64640 BH
BHCA 94640 BH
BHCA 94640 WH
(Obrázek č. 2)

3 Používání spotřebiče

3.1 Ovládání spotřebiče

TLAČÍTKO FUNKCE
A : Zapnutí/vyp-nutí světla	Stisknutím tohoto tlačítka osvětlíte oblast vaření. Chcete-li osvětlení vypnout, stiskněte tlačítko znovu.
B : 1. Tlačítko stupně	Spotřebič pracuje s 1. rychlostí. Po dalším stisknutí tohoto tlačítka se spotřebič vypne, zobrazení stupně rychlosti se vypne.
C : 2. Tlačítko stupně	Spotřebič pracuje s 2. rychlostí. Po dalším stisknutí tohoto tlačítka se spotřebič vypne, zobrazení stupně rychlosti se vypne.
D : Tlačítko 3. stupně	Spotřebič pracuje se 3. rychlostí. Po dalším stisknutí tohoto tlačítka se spotřebič vypne, zobrazení stupně rychlosti se vypne.

3.2 Energeticky účinný provoz z hlediska úspory Použití

• Při používání spotřebiče upravte nastavení rychlosti podle intenzity páry a zápachu, abyste ušetřili energii.

• Za normálních podmínek používejte nízké rychlosti (1–2) a vysokou rychlost (3) používejte pro intenzivní zápach a páry.

• Žárovky jsou na digestoři umístěny za účelem osvětlení oblasti vaření.

• Jejich používání na osvětlení většího prostoru povede ke zbytečné spotřebě energie a k nedostatečnému osvětlení.

3.3 Pokyny k použití

• Váš spotřebič má motor, který pracuje různými rychlostmi.
• Pro dosažení lepší výkonnosti doporučujeme za normálních podmínek používat nízké rychlosti

a vysoké rychlosti používat v případě silných zápachů a intenzivních par.

• Spotřebič můžete zapnout stisknutím tlačítka požadované rychlosti. (B, C, D)
• Oblast vaření osvětlíte stisknutím tlačítka osvětlení (A).

3.4 Automatické zastavení

Váš spotřebič má funkci automatického zastavení, která umožňuje trochu větší odvětrávání a odstraňuje nežádoucí pachy a páry uvnitř prostředí, a která se po dokončení vaření automaticky vypne. Chcete-li aktivovat funkci automatického zastavení, stiskněte libovolné tlačítko stupně rychlosti (B, C, D) na ovládacím panelu déle než na 2 sekundy, poté se na 15 minut aktivuje funkce časovače. Jeli funkce automatického zastavení aktivní, stisknutím stejného tlačítka stupně rychlosti se deaktivuje funkce automatického zastavení a motor spotřebiče se zastaví. Když přepínáte mezi různými stupni rychlosti, je tato funkce deaktivována. Pokud chcete, aby se spotřebič automaticky zastavil, je třeba znovu aktivovat funkci automatického zastavení.

3.5 Výměna žárovky

MAX 3 W

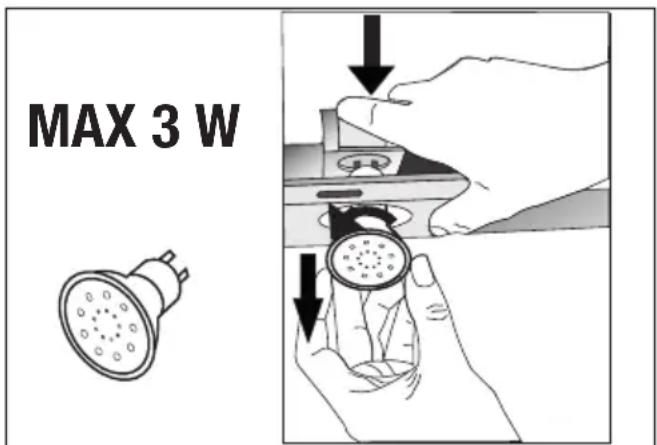

(Obrázek č. 3)

Připojte spotřebič k elektrické síti. Váš spotřebič používá bodovou LED žárovku 3 W. Při výměně žárovek zatlačte na držák směrem dozadu, otočte jím proti směru hodinových ručiček a vyjměte jej smě-

3 Používání spotřebiče

rem dolů. Použijte výše uvedený postup obráceně a vložte nové žárovky (Obrázek č. 3).

Žárovka
Příkon žárovky	3 W
Držák/objímka	GZ 10
Napětí žárovky	220 - 240 V
Velikost	53 x 50 mm
Kód ILCOS	DR/F3-220-240-GZ10-50-53
Světelný tok	260 lm
Související teplota barvy	3000 K

Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti “F”.

3.6 Používání s připojením ke kouřovodu

odsávána potrubím kouřovodu, které je upevněno k připojovací hlavě na digestoři.

- Průměr potrubí kouřovodu musí být stejný jako u připojovacího prstence. Při vodorovném nastavení musí mít potrubí mírný sklon směrem nahoru (kolem 10°), aby mohl vzduch snadněji odcházet z místnosti.

3.7 Používání bez připojení ke kouřovodu

- Vzduch se filtruje přes uhlíkový filtr a recirkuluje v místnosti. Uhlíkový filtr se používá, když není v domě možné použít kouřovod.

- Při použití bez kouřovodu vyjměte klapky uvnitř adaptéru kouřovodu.

- Vyjměte olejový filtr. Chcete-li nainstalovat uhlíkový filtr, nasad'te filtr na příchytky vystředěním na

plastový díl na obou stranách tělesa ventilátoru. Utáhněte jej otáčením doprava nebo doleva.

• Vyměňte hliníkový olejový filtr.

4 Čištění a údržba

Před čištěním a údržbou výrobek od- pojte nebo vypněte spínačem.

4.1 Čištění hliníkových olejových filtrů

Tento filtr zadržuje částice oleje ve vzduchu. Hliníkové olejové filtry mohou při omývání změnit barvu. Je to normální a neznamená to potřebu výměny hliníkových olejových filtrů.

• Zatlačte zámek hliníkového olejového filtru dopředu.
• Potom jej lehce táhněte dolů a vytáhněte ven (Obrázek č. 4). Jinak se může filtr ohnout. Hliníkové olejové filtry omyjte a opláchněte tekutým čisticím prostředkem a vraťte je do jejich lůžek provedením výše uvedených kroků v opačném pořadí. Tyto hliníkové olejové filtry se používají k zadržení olejových částic ve vzduchu.

Hliníkové olejové filtry můžete také mýt v myčce.

UPOZORNĚNÍ: V případě běžného používání hliníkový olejový filtr vyčistěte jednou za měsíc.

4.2 Výměna uhlíkových filtrů

Filtry pro odstranění zápachu obsahují aktivní uhlí. Ve výrobku musí být nainstalovány tukové filtry, bez ohledu na to, zda jsou nebo nejsou používány uhlíkové filtry.

• Vyjměte hliníkový olejový filtr (obrázek č. 4).

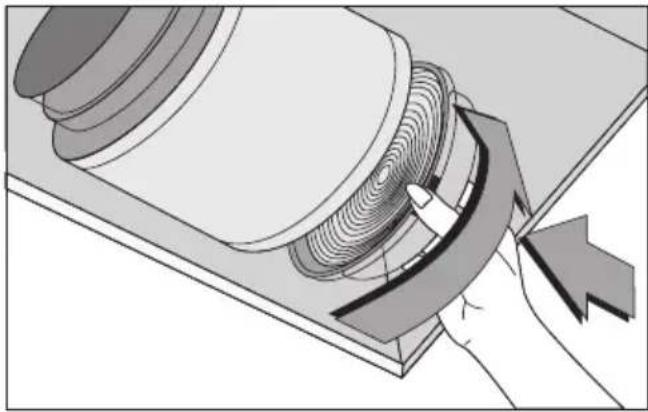

• Chcete-li vyjmout uhlíkový filtr, vyjměte uhlíkový filtr z jeho krytu otáčením proti směru hodinových ručiček od přichytky (obrázek č. 5).
• Nainstalujte nový uhlíkový filtr.
• Nainstalujte hliníkový olejový filtr.

UPOZORNĚNÍ

• Uhlíkový filtr se nesmí nikdy mýt.
• Uhlíkové filtry vyměňte jednou za 3 měsíce.
• Uhlíkový filtr můžete získat v autorizovaných servisech.

5 Instalace spotřebiče

UPOZORNĚNÍ: Před zahájením instalace si přečtěte bezpečnostní informace v uživatelské příručce.

UPOZORNĚNÍ: Pokud nebudete šrouby a stabilizátory instalovat pod-le těchto pokynů, může dojít k úrazu elektrickým proudem.

Chcete-li si nechat digestoř nainstalovat, obraťte se na nejbližší autorizovaný servis.

Za přípravu místa a elektrickou instalaci pro digestoř odpovídá zákazník.

5.1 Umístění spotřebiče

65 cm

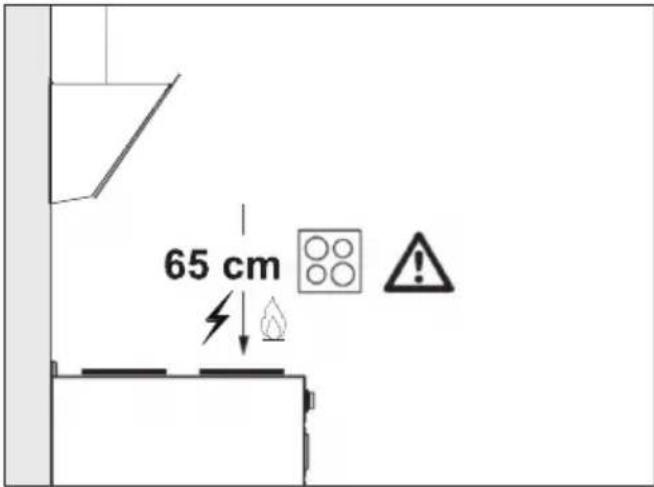

(Obrázek č. 6)

• Před instalací je nutno zvážit vzdálenost mezi sporákem a digestoří. Tato vzdálenost by měla být 65 cm (Obrázek č. 6).
• U plynových sporáků se vzdálenost musí měřit od povrchu roštu,
• u elektrických sporáků od povrchu skla.

5.2 Instalace příslušenství

6

7

8

9

10 11 121314 15

1. Výrobek
2. Vnitřní kouřovod
3. Vnější kouřovod
4. Deska pro připojení kouřovodu
5. Uživatelská příručka
6. Instalační plánek
7. 2x plastová hmoždinka ∅6 mm
8. 4x plastová hmoždinka ∅8 mm
9. 4x šroub pro upevnění na stěnu 4,8x50
10. 2x šroub desky pro připojení kouřovodu 3,9x22
11. 4x šroub pro připojení kouřovodu 3,5x9,5
12. Kovová klapka do komínu
13. Plastový adaptér kouřovodu 150/120 mm
14. Usměrňovač proudu vzduchu
15. Plastový adaptér (odváděč vzduchu
    Níže jsou uvedeny informace potřebné k určení umístění vhodného pro instalaci digestoře.

5.3 Instalace na stěnu

• Stěna musí být plochá, rovná a musí mít dostatečnou nosnost.
• Hloubka navrtaných otvorů musí být v souladu s délkou šroubů.

5 Instalace spotřebiče

- Dodané šrouby a hmoždinky jsou vhodné pro cihlové zdi. Pro jiný stavební materiál (např. sádrokarton, desky, porézní beton) musí být použity vhodné upevňovací hmoždinky a matice.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 0 mm 2x Ø4,8x50mm

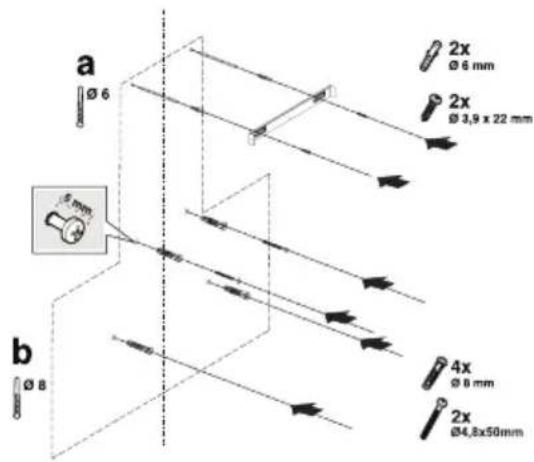

(Obrázek č. 7)

UPOZORNĚNÍ: Před vrtáním se ujistěte, že v těsné blízkosti vrtaných míst nejsou žádná vedení elektriny, plynu nebo vody.

Od stropu nakreslete středovou čáru kolmo ke spodnímu okraji digestoře.

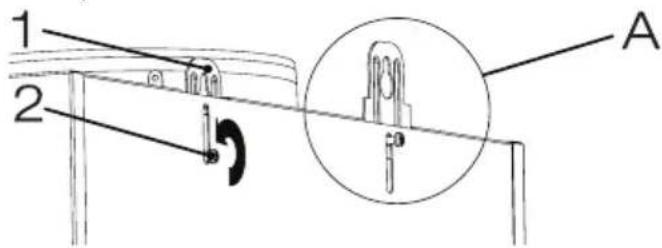

Upevněte na povrch, na který bude výrobek nainstalován, instalační šablonu dodanou s výrobkem. Přitom dodržujte instalační výšku digestoře (obrázek č. 6).

Uprostřed desky pro připojení kouřovodu je přichytka. Umístěte střed této přichytky na čáru, která je nakreslena kolmo ke stěně. Přitom upravte digestoř podle maximální výšky (obrázek č. 1). Pomocí tužky označte otvory, na které se bude instalovat deska pro připojení kouřovodu (obrázek č. 7/a).

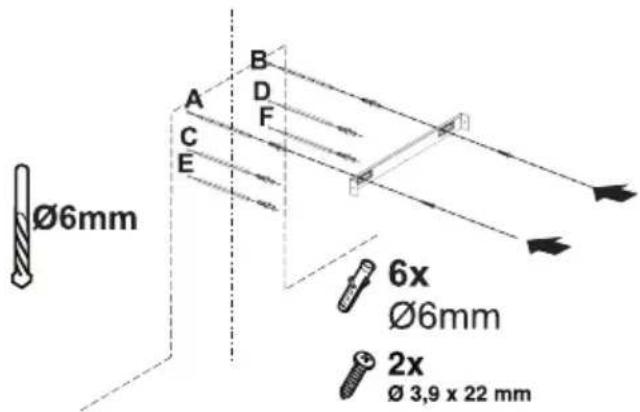

Vyvrtejte označené body vrtákem o ∅6 mm a do vyvrtaných otvorů vložte 2 plastové hmoždinky (obrázek č. 7/a). Desku pro připojení kouřovodu připevněte ke stěně pomocí šroubů 3,9x22 (obrázek č. 7/a).

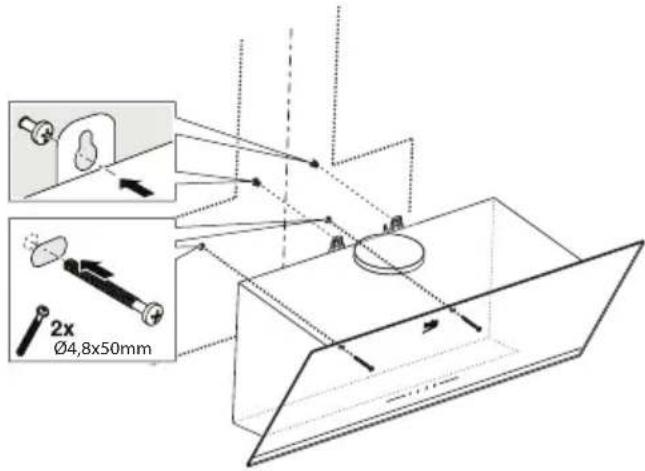

Při sestavení tělesa digestoře použijte vrták ∅8 mm k vyvrtání bodů A, B, C, D na instalační šabloně a vložte do těchto otvorů plastové hmoždinky 4,8x50 mm. (Obrázek č. 7/b).

Našroubujte 2 kusy závěsných šroubů 4,8x50 s vůlí 5 mm mezi hlavou šroubu a stěnou (obrázek č. 7/b).

1 2 A

(Obrázek č. 8)

1. Závěsná deska
2. Šroub pro připojení závěsné desky

Chcete-li nainstalovat digestoř na stěnu, povolte šrouby na závěsných deskách připevněných ke krytu motoru, vytáhněte je nahoru a poté znovu utáhněte (obrázek č. 8/A).

Otevřete skleněný kryt sání digestoře a vyjměte hliníkový olejový filtr (obrázek č. 4).

Držte digestoř za její těleso a umístěte ji na upevňovací šrouby na stěně a utáhněte šrouby (obrázek č. 9).

Zajistěte digestoř na stěně pomocí dvou šroubů 4,8x50 instalačním otvorem na vnitřní straně spotřebiče (obrázek č. 9).

5 Instalace spotřebiče

5.4 Připojení ke kouřovodu

1. Konektor kolíku klapky
2. Kolík klapky

Vložte plastový kolík (obrázek č. 10/oblast č. 2) do konektoru kolíku na odtahu motoru (obrázek č. 10/oblast č. 1). Poté lehce ohněte klapku, abyste na klapku vložili druhý kolík a zasunuli ho do konektoru (obrázek č. 10).

Pokud se chystáte použít plastový adaptér kouřovodu ∅120/150 mm, připojte jeden konec potrubí k tomuto adaptéru. Pokud adaptér nebudete používat, připojte jeden konec potrubí přímo k výstupu na výrobku. Druhý konec potrubí připojte k vašemu kouřovodu. Zkontrolujte, zda jsou tyto dva spoje natolik těsné, že nedojde k jejich uvolnění, když bude spotřebič pracovat na plný výkon. Ujistěte se, že klapky uvnitř kouřovodu fungují, když jsou utaženy svorkou. Připojte připojovací potrubí kouřovodu na vnější stranu adaptéru (obrázek č. 11/a). Jeli připojovací potrubí naistalováno na vnitřní straně adaptéru, nemůže dojít k sání vzduchu, protože kouřová klapka, která brání návratu vzduchu, zůstane uzavřená (obrázek č. 11/b). Délka připojení potrubí i počet kolen musí být co nejmenší.

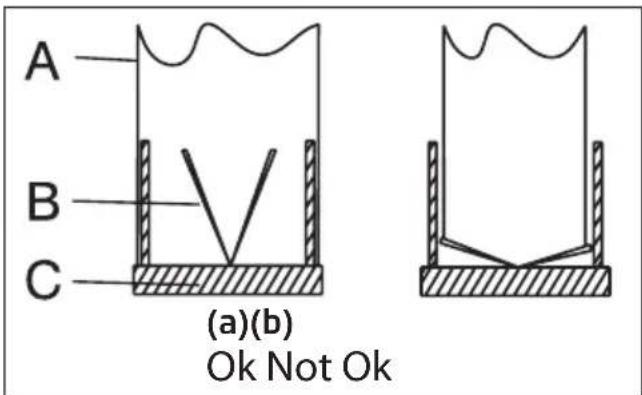

A: potrubí odtahu kouře
B: kouřové klapky
C: plastový kouřovod

Když spotřebič nepracuje, klapky jsou zavřené a zabraňují vniknutí možného vnějšího zápachu a prachu dovnitř.

A B C (a)(b) Ok Not Ok

(Obrázek č. 11)

5.5 Instalace digestoře ke kouřovodu

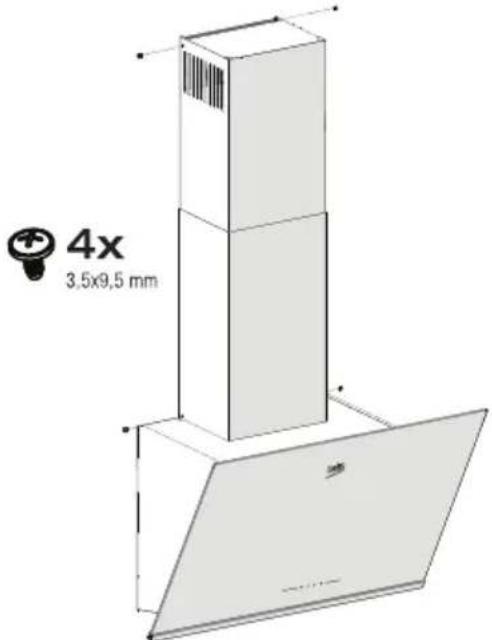

Před zahájením instalace kouřovodu provedte elektrické připojení digestoře. Nasuňte desky kouřovodu kolem tělesa. Přišroubujte kouřovod k upevňovacím deskám kouřovodu na krytu motoru. (Obrázek č. 12).

Nainstalujte kouřovod na upevňovací desku kouřovodu, která je připevněna ke stěně z jejích horních vnějších okrajů (obrázek č. 12).

4x 3.5x9,5 mm

(Obrázek č. 12)

5 Instalace spotřebiče

5.6 Instalace usměrňovače proudu vzduchu (BHCA 64640 BH - BHCA 94640 BH - BHCA 94640 WH)

Pokud se používá uhlíkový filtr, je s vaším spotřebičem dodáván usměrňovač proudu vzduchu, jehož účelem je opětovné uvolnění vzduchu, vyčištěného uhlíkovým filtrem, z děrované oblasti na kouřovodu. Nainstalujte usměrňovač proudu vzduchu dle níže uvedeného postupu.

Ø6mm A B D F C E 6x Ø6mm 2x Ø 3,9 x 22 mm

(Obrázek č. 13)

Uprostřed desky pro připojení kouřovodu je přichytka. Umístěte střed této přichytky na čáru, která je nakreslena kolmo ke stěně. Vyrovnejte vodorovně a pomocí tužky označte otvory, kde bude upevněna deska pro připojení (obrázek č. 13/A, B). Vyvrtejte označené body vrtákem o ∅6 mm a do vyvrtaných otvorů vložte dvě plastové hmoždinky o ∅6 mm (obrázek č. 13/A, B).

Desku pro připojení kouřovodu připevněte ke stěně pomocí šroubů 3,9x22 (obrázek č. 13/A, B).

Pro instalaci usměrňovače proudu vzduchu vyvrtejte body C, D, E, F vrtákem ∅6 mm a vložte plastové hmoždinky ∅6 mm (obrázek č. 13).

Nainstalujte těleso digestoře (obrázek č. 9).

1 2

(Obrázek č. 14)

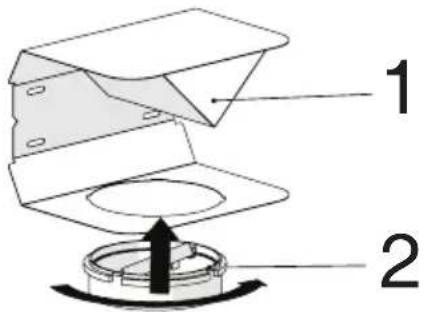

1. usměrňovač proudu vzduchu
2. plastový kouřovod

Připevněte plastový adaptér kouřovodu, který je součástí balení, ve směru usměrňovače proudu vzduchu. Uzamkněte adaptér kouřovodu otočením ve směru šipky (Obrázek č. 14).

C D E F 4x 3,9 x 22

(Obrázek č. 15)

Nainstalujte skupinu usměrňovače proudu vzduchu pomocí šroubů 3,9x22 z bodů C, D, E, F, které jste již připravili (Obrázek č. 13).

5 Instalace spotřebiče

1. hliníkové potrubí odvodu vzduchu

Proved'te instalaci potrubí odvodu vzduchu (Obrázek č. 16).

Protože zákruty a ohyby v hliníkové potrubí povedou ke snížení sacího výkonu vzduchu, vyhněte se používání zákrutů a ohybů, jak je to jen možné.

Provedte instalaci desek kouřovodu digestoře (Obrázek č. 9)

6 Rešení problémů

Řešení problémů Důvod Pomoc
Produkt nefunguje. Zkontrolujte pojistky. Vaše pojistka může být vybitá,	zprovozněte ji.
Produkt nefunguje. Zkontrolujte elektrické přípojení. Sítové napětí má být mezi 220-240 V.
Produkt nefunguje. Zkontrolujte elektrické přípojení. Zkontrolujte, zda fungují ostatní výrobky v kuchyni.
Lampa osvětlení nefunguje. Zkontrolujte elektrické přípojení. Sítové napětí má být mezi 220-240 V.
Lampa osvětlení nefunguje. Zkontrolujte spínač lampy. Spínač lampy musí být v poloze "zapnuto".
Lampa osvětlení nefunguje. Zkontrolujte lampu. Lampy produktu nesmí být vadné.
Přívod vzduchu do výrobku je slabý. Zkontrolujte hliníkový filtr. Hliníkový filtr	na olej za obvyklého používání je třeba vyčistit alespoň jednou za měsíc.
Přívod vzduchu do výrobku je slabý. Zkontrolujte kryt vzduchovodu. Vzduchovod musí být v poloze "zap-nuto".
Přívod vzduchu do výrobku je slabý. Zkontrolujte uhlíkový filtr. U výrobků s uhlíkovými filtry filtr obvykle vyměňujte každé 3 měsíce.
