703 S3 - Reproduktor BOWERS & WILKINS - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma 703 S3 BOWERS & WILKINS ve formátu PDF.
| Typ produktu | Pasivní sloupová reprosoustava |
| Značka | Bowers & Wilkins |
| Model | 703 S3 |
| Výškový reproduktor | Odpružená uhlíková kopule |
| Středový reproduktor | Kužel Continuum |
| Basový reproduktor | Kužel Aerofoil |
| Typ zapojení | Klasické nebo bi-wiring |
| Použití | Pouze na podlahu |
| Dodávané nožky | Hroty a gumové nožky |
| Součástí balení | Podstavec, hroty, gumové nožky, pěnové zátky, imbusový klíč |
| Materiál skříně | Pravá dýha |
| Povrchová úprava | UV odolný lak |
| Čištění | Měkký mikrovláknový hadřík |
| Bezpečnostní opatření | Hroty jsou velmi ostré; připojujte při vypnutém napájení |
| Životní prostředí | Splňuje RoHS, REACH, WEEE |
Často kladené otázky - 703 S3 BOWERS & WILKINS
Dotazy uživatelů ohledně 703 S3 BOWERS & WILKINS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Reproduktor ve formátu PDF zdarma! Najděte svůj návod 703 S3 - BOWERS & WILKINS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 703 S3 značky BOWERS & WILKINS.
NÁVOD K OBSLUZE 703 S3 BOWERS & WILKINS
Děkujeme, že zvolili náš produkt a vítáme vás u
Bowers & Wilkins. Když John Bowers zakládal společnost Bowers & Wilkins, byl přesvědčen o tom, že nápaditý design, inovativní konstrukce a vyspělé technologie jsou klíčem ke kvalitnímu poslechu zvuku v domácnostech zákazníků Bowers & Wilkins. Toto přesvědčení nás i nadále inspiruje při návrhu každého nového produktu.
Věnujte nyní prosím trochu času přečtení tohoto manuálu, který vám pomůže plně využít potenciálu našeho výrobku. Pokračujte na stranu 76 →
| Mřížka | Pěnová záslepka | Pryžová nožička (samolepící) | Pryžová nožička (šroubovací) | Hrot | Podstavec Imbusový klíč | 35mm šroub | Plochá podložka | Pružná podložka | Manipulační tyčka | Klíč | ||
 |  |  | [wezi] |  | (TDDZ) | [6074] |  |  | (K3ST) | [6D70] | ||
| 702 S3 |  | [C204] |  |  | [C0T6] |  | ||||||
| 703 S3 704 S3 | [20K8] | 4 | [SZ7H] | [670W] |  |  | [0K6Y] | |||||
| 705 S3 706 S3 707 S3 |  |  |  | [06TY] | [2888] |  | ||||||
| HTM71 S3 HTM72 S3 |  | | [HW2Z] | [7H2S] | [66XX] |  | ||||||
tním prostředí
ovuje mezinárodním směrnicím včetně, avšak
ezující používání nebezpečných látek v a elektronických zařízeních (RoHS)
o registraci, hodnocení, povolování a chemických látek (REACH)
o likvidaci vyřazených elektrických a
ch zařízení (WEEE).
né recyklaci a likvidaci tohoto produktu vám řady zabývající se likvidací odpadu.

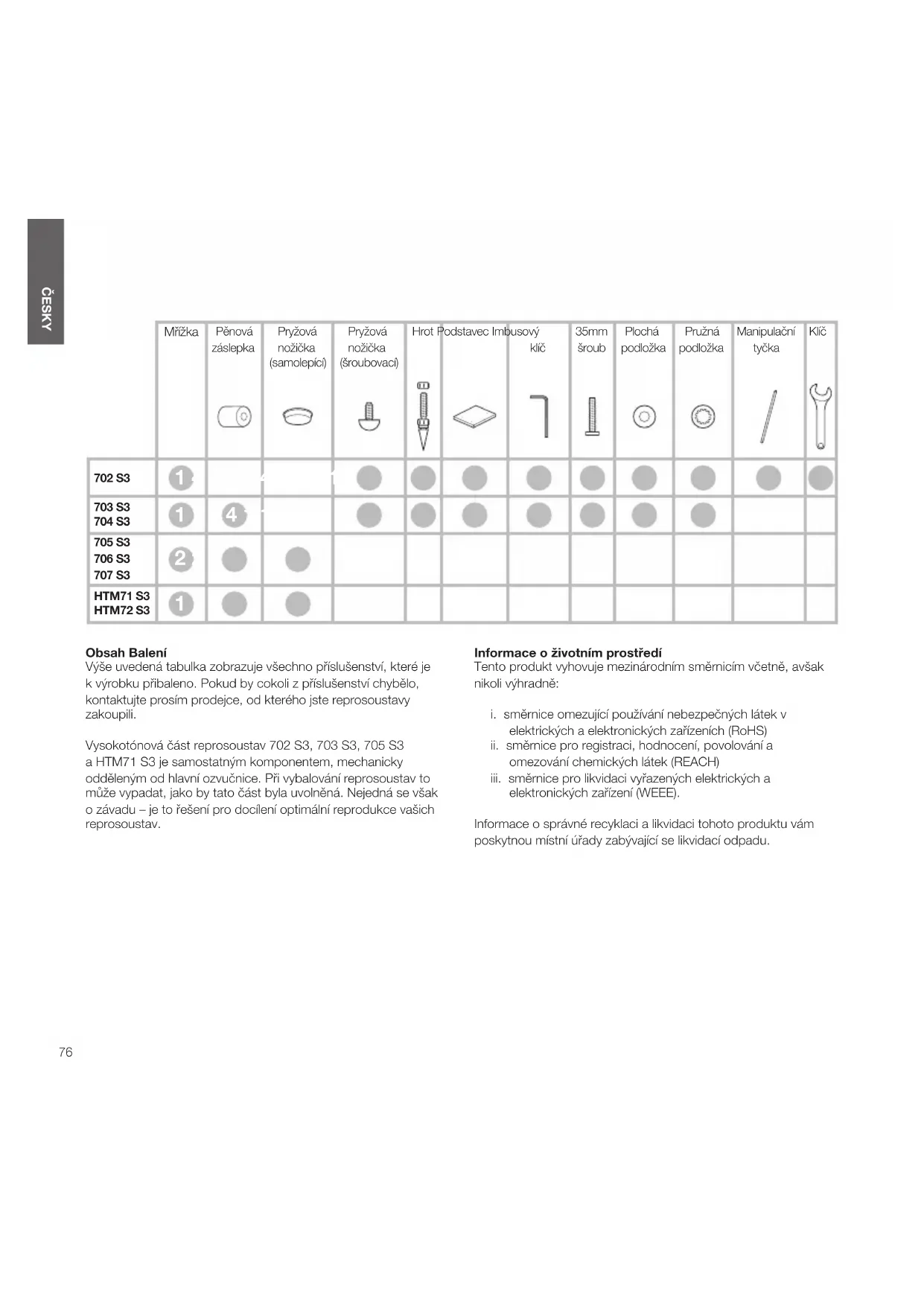

Obsah Balení
Výše uvedená tabulka zobrazuje všechno příslušenství, které je k výrobku příbaleno. Pokud by cokoli z příslušenství chybělo, kontaktujte prosím prodejce, od kterého jste reprosoustavy zakoupili.
Vysokotónová část reprosoustav 702 S3, 703 S3, 705 S3 a HTM71 S3 je samostatným komponentem, mechanicky odděleným od hlavní ozvučnice. Při vybalování reprosoustav to může vypadat, jako by tato část byla uvolněná. Nejedná se však o závadu – je to řešení pro docílení optimální reprodukce vašich reprosoustav.
- Instalace
702 S3 703 S3 / 704 S3
Reprosoustavy 702 S3, 703 S3 a 704 S3 jsou určeny pro instalaci na podlahu. Pro zajištění nejlepší stability vždy instalujte dodávané podstavce společně s dodávanými hroty či gumovými nožičkami a ujistěte se, že reprosoustava stojí na zemi pevně.
Podstavce můžete na reprosoustavy namontovat již v průběhu procesu vybalování dle výše uvedených obrázků, nebo dle obrázků vytíštěných přímo na horní části kartonu.
Upozornění
Vždy MUSÍ být instalován podstavec, do kterého jsou pak montovány hroty, či gumové nožičky. NEMONTUJTE hroty či nožičky přímo na reprosoustavy.
Poznámka: Instalace gumových nožiček se provádí v podstatě stejným způsobem, jako instalace hrotů. Manipulační tyčka a klíč se jsou v balení pouze u modelu 702 S3 a jen pro tento model jsou při instalaci hrotů či nožiček potřeba.
Důležité bezpečnostní varování
Ostrý hrot – nedotýkat se
Hroty jsou navrženy tak, aby pronikly případným kobercem až k pevnému povrchu podlahy. Nejprve na hroty směrem ke špičce našroubujte až na doraz pojistné matice. Pak hroty zcela zašroubujte do otvorů ve spodní části podstavce. Pokud se reprosoustava koléba, povyšroubujte vždy ten z hrotů který nedosedá na povrch podlahy, dokud reprosoustava nebude stát pevně. Nakonec dotáhněte pojistné matice směrem k podstavci pomocí klíče. Aby se při dotahování matice neotáčel i hrot, přidržujte jej u modelu 702 S3 pomocí dodávané tyčky. Tuto operaci je nelépe provádět tehdy, stojí-li již reprosoustava na místě, kde má být instalována.
Není-li použit koberec a máte obavu z poškození povrchu podlahy, použijte mezi podlahu a hroty nějaké kovové podložky, nebo místo hrotů použijte dodávané pryžové nožičky. Postup montáže nožiček je v podstatě stejný, jako postup při montáži hrotů.
Reprosoustavy 705 S3, 706 S3 a 707 S3 jsou určeny pro montáž na příslušné stojany (FS-700 S3), nicméně mohou být umístěny také na regál – takový způsob montáže ovšem poskytuje méně flexibility pro optimalizaci umístění. Pokud z nějakého důvodu zvolíte umístění na polici či regál, doporučujeme pro optimalizaci zvuku použít dodávané pěnové vložky do basreflexu (viz. kapitola 4: Finální doladění).
V každém případě se snažte, aby se výškový reproduktor nacházel co nejblíže výšce uší sedícího posluchače.
Poznámka: Instalujete-li reprosoustavy na regál, ujiistěte se, že unese jejich hmotnost a použijte pod reprosoustavy čtyři dodávané samolepící prýžové nožičky.
Používáte-li jako zobrazovač projekci s průzvučným projekčním plátnem, umístěte reprosoustavu za toto plátno, co nejblíže středu promítaného obrazu. V ostatních případech umístěte reprosoustavu co nejblíže spodní či horní hraně zobrazovače, podle toho, co je bliže výšce uší posluchače. Čelní stěna reprosoustavy by přitom měla být co nejvíce zarovnána se zobrazovací plochou. Reprosoustavu je nejlépe namontovat na pevný regál či nástěnný držák, případně na pevný podlahový stojan. Má-li být reprosoustava na stojan či regál položena, nalepte na její spodní stranu čtyři dodávané samolepící podložky, které omezují přenos vibrací.
Pozice reprosoustav
At' již se jedná o stereo či domácí kino, snažte se vždy, aby všechny reprosoustavy měly stejné akustické podmínky. Je-li například jedna reprosoustava umístěna blíže k holé zdi, zatímco druhá je blíže čalouněnému nábytku či závěsu, dojde pravděpodobně ke špatnému stereofonnímu zobrazení.
Klasické Stereo
Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe tak, aby tvořily s místem poslechu rovnostranný trojúhelník. Reprosoustavy by se přitom měly nacházet zhruba 0,5m od stěny která je za nimi a minimálně 0,5m od bočních zdí (viz. obrázek nahoře)
5ti kanálový systém 7mi kanálový systém
Mají-li být reprosoustavy použity pro přední kanály domácího kina, lze je instalovat v sevřenějším úhlu než u dvoukanálového audia, protože prostorovost reprodukce rozšíří surroundové kanály. Umístěte reprosoustavy zhruba do vzdálenosti 0,5m od stran zobrazovače, aby šiře zvuku dobře korespondovala s rozměrem obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě ideální, pokud se reprosoustavy nacházejí nejméně 0,5m od okolních stěn.
Rozptyl magnetického pole
Jednotlivé reproduktory produkují stálé magnetické pole, které přesahuje rozměr reprosoustavy. Doporučujeme tedy umistovat předměty citlivé na magnetizmus (CRT televizory a počítačové monitory s klasickou obrazovkou, počítačové diskety, audio a video kazety atd.) do vzdálenosti více než 0.5m od reprosoustavy, aby se zabránilo jejich poškození magnetickým polem. LCD, OLED a plazmové zobrazovače nejsou na toto vyzařování citlivé.
- Zapojení
Normální zapojení Zapojení Bi-Wire
Důležité bezpečnostní upozornění
Veškerá zapojení provádějte pouze tehdy, jsou-li všechna zařízení v systému vypnuta. Při používání audio zařízení v běžném provozu může mít dotyk
neizolovaných reproterminálů nebo kabeláže za následek nepříjemný pocit. Terminály reprosoustav řady 700 S3 umožňují připojení různě zakončených kabelů: 4mm banánky, 6mm a 8mm vidličky, nebo holé konce až do průměru 4 mm.
Důležité bezpečnostní upozornění
V některých, zejména Evropských zemích, je používání 4mm banánků považováno za potencionálně nebezpečné, protože jsou mechanicky kompatibilní
s otvory napájecích zásuvek. V souvislosti s evropskými bezpečnostními předpisy CENELEC jsou tedy otvory v terminálech blokovány plastovými záslepkami. Tyto záslepky lze samozřejmě demontovat, nicméně používáte-li reprosoustavy v zemi, kde tyto předpisy platí a chcete přesto banánky používat, zajistěte, aby s nimi nemohly manipulovat děti či jiné nepovolané osoby.
Ohledně vhodného kabelu se prosím obrat'te na svého prodejce. Snažte se přitom nepřekračovat maximální doporučenou impedanci kabelu, uvedenou ve specifikacích reprosoustav. Příliš vysoká impedance kabelu může mít za následek útlum vysokých frekvencí.
Na zadní straně reprosoustavy jsou dva páry terminálů, spojené propojkami. Pří klasickém způsobu zapojení (nahoře vlevo), nechte propojky na svém místě (jak jsou při dodání) a pouze jeden z párů připojte kabelem k terminálům zesilovače. Pro bi-wire či bi-amp zapojení (nahoře vpravo) je třeba propojky terminálů odstranit a každý pár terminálů připojit k zesilovači samostatně. Zapojení bi-wire napomáhá lepší reprodukci slabých detailů.
Dbejte, aby kladný kontakt reprosoustavy (označený červeně a znaménkem +) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě a znaménkem-) k zápornému. Nesprávné zapojení může mít za následek špatný stereofonní obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte, aby nedocházelo k rezonancím.
- Finální doladění
Před konečným doladováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.
Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obráceně, posunete-li reprosoustavy blíže ke zdí, zvýšite úroveň basů. Pro redukci úrovně basů bez posunování reprosoustav od zdí, můžete použít pěnové zátky do basreflexových otvorů (viz obrázek nahoře).
Nepříjemné zdůraznění basů může být také způsobeno rezonančními mody místnosti. V takovém případě zkuste měnit pozici obou reprosoustav, můžete vyzkoušet i jejich umístění podél jiné stěny či změnit místo poslechu. Vliv na rezonanční mody místnosti (a tedy i na výsledný zvuk) může mít také přemístění větších kusů nábytku.
Není-li možná jiná alternativa, můžete reprodukci basů doladit použitím dodávaných pěnových zátek do basreflexového otvoru. Zátka je rozdělena na dvě části a umožňuje postupné zatlumení basreflexu. Použitím pouze vnějšího kroužku docílíte menšího potlačení basů, než při použití celé zátky.
Je-li při stereu zvuk mezi oběma reprosoustavami málo konkrétní, zkuste zmenšit vzdálenost, která mezi nimi je, nebo reprosoustavy mírně natočte směrem k poslechovému místu. Pokud je zvuk moc ostrý, zkuste místnost zatlumit například pomocí těžkého závěsu či čalouněného nábytku. Naopak tyto materiály omezte v případě, že je zvuk příliš mdlý a postrádá výšky.
Pro velmi kritický poslech můžete z reprosoustav sejmout jejich látkové, magneticky uchycené krycí mřížky – jednoduše je uchopte za jejich okraj a jemným tahem je sejměte z ozvučnice.
- Rozehrávání 6. Údržba
Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány v chladném prostředí, nabývají tlumící závěsy a některé materiály v reproduktorech teprve během provozu své správné mechanické vlastnosti. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přízpůsobují. Délka tohoto procesu, během kterého reprosoustava postupně zvukově „vyzrává“ je velmi závislá na způsobu předchozího skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použité mechanické díly svých optimálních charakteristik.
Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Doporučujeme používat utěrku z mikrovlákna. Používáte-li čisticí prostředek ve spreji, nastříkejte jej napřed na utěrku, ne přímo na ozvučnici a vyzkoušejte jej napřed na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antibakteriální složky. Případné usazené nečistoty mohou být z ozvučnice odstraněny pomocí slabého mydlového roztoku (bez parfémovacích složek), ve kterém navlhčíte utěrku. Nikdy se nedotýkejte membrán reproduktorů, mohlo by dojit k jejich poškození.
Tyto reprosoustavy Bowers & Wilkins jsou opatřeny kvalitní pravou dřevěnou dýhou, potaženou UV rezistentním lakem, což minimalizuje změny jejího zabarvení vlivem světla. Nicméně jako každý přirodní materiál, podléhá i tato dýha vlivu okolního prostředí. Případné rozdíly v zabarvení jednotlivých ploch mohou být srovnány vystavením celého povrchu rovnoměrnému působení slunečního světla tak dlouho, dokud rozdíl nezmizí. Tento proces může trvat několik dnů či týdnů, lze jej však urychlit opatrným použitím UV lampy. Výrobky opatřené dřevěnou dýhou by se také neměly nacházet v bezprostřední blízkosti zdrojů tepla, jako jsou např. radiátory či horkovzdušné ventilátory, zabráníte tak možnému popraskání dýhy.
Povrch krytu vysokotónového reproduktoru má jemnou texturu, na které se mohou například při manipulaci zachytit nečistoty či otisky. Povrch lze čistit dodávanou utěrkou, krátkými pohyby ve směru jemných drážek.
