FQASL 4060 - Baterie For_Q - Bezplatný návod k obsluze

Typ produktu	Nabíječka baterií
Značka	For_Q
Model	FQASL 4060
Vstupní napětí	200 – 240 V~
Síťová frekvence	50 – 60 Hz
Jmenovitý proud	3 A
Jmenovitý výkon	250 W
Nabíjecí napětí	40 V
Nabíjecí proud	5 A
Doba nabíjení (baterie 6 Ah)	90 min
Hmotnost (bez baterie)	1,2 kg
Provozní teplota	0 – 40 °C
Stupeň krytí	II / ☐
Zobrazení LED indikátoru	Červená (pohotovost), Zelená blikající (nabíjení), Zelená trvalá (konec), Červená blikající (chyba/teplota)
Bezpečnostní funkce	Ochrana proti přehřátí, zkratu, nenabíjecím bateriím
Údržba a čištění	Čistěte suchým hadříkem, před údržbou odpojte
Opravitelnost	Vyhrazeno autorizovaným servisním střediskům, originální náhradní díly
Obsah balení	1 nabíječka, 1 napájecí kabel

Často kladené otázky - FQASL 4060 For_Q

Jaké je vstupní napětí nabíječky FQASL 4060?

Vstupní napětí je 200 – 240 V~ s frekvencí 50 – 60 Hz.

Jak poznám, že se baterie nabíjí?

LED indikátor bliká zeleně během nabíjení. Když je baterie plně nabitá, indikátor svítí trvale zeleně.

Co znamená blikající červená LED?

Blikající červená LED indikuje, že baterie je příliš horká nebo studená, nebo že je baterie či nabíječka vadná. Počkejte, až se teplota vrátí do rozmezí 0 – 40 °C.

Mohu tímto nabíječem nabíjet nenabíjecí baterie?

Ne, tato nabíječka je určena pouze pro nabíjecí baterie řady For_Q. Nabíjení nenabíjecích baterií představuje riziko požáru.

Jaká je doba nabíjení baterie 6 Ah?

Pro baterii 6 Ah (FQ-LIO 4060) je doba nabíjení přibližně 90 minut.

Mohu nabíječku používat venku?

Ne, nabíječka nesmí být používána venku ani ve vlhkém prostředí. Je určena pro suché vnitřní použití.

Co dělat, když LED po vložení baterie stále bliká červeně?

Zkontrolujte kontakty baterie a nabíječky a očistěte je. Pokud problém přetrvává, baterie nebo nabíječka je vadná. Kontaktujte servisní středisko.

Jak vyčistit nabíječku?

Nejprve odpojte nabíječku. K odstranění prachu použijte suchý hadřík nebo štětec. Nepoužívejte vodu ani tekuté čisticí prostředky.

Zahřívá se nabíječka během používání?

Ano, je normální, že se baterie a nabíječka během nabíjení zahřívají. Je to součást normálního provozu.

Mohu nechat baterii na nabíječce po nabití?

Ano, po dokončení nabíjení přejde nabíječka do režimu udržovacího nabíjení (trvale zelená LED). Baterii můžete nechat připojenou.

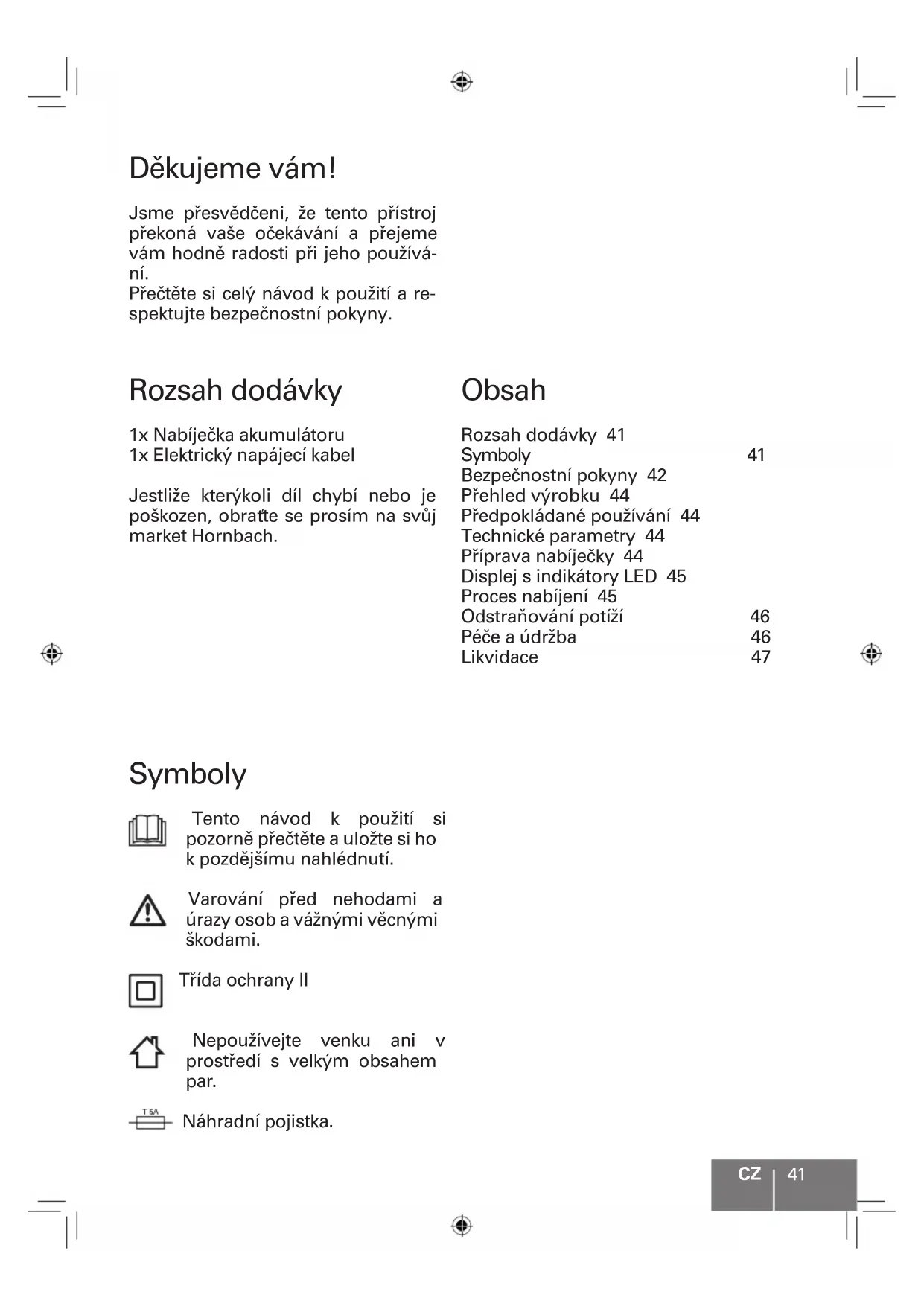

NÁVOD K OBSLUZE FQASL 4060 For_Q

Jsme presvědčeni, že tento prístroj prekoná vaše očekávání a prejeme vám hodně radosti pri jeho používání.

Přečtěte si celý návod k použití a respektujte bezpečnostní pokyny.

Rozsah dodávky

1x Nabíječka akumulátoru

1x Elektrický napájecí kabel

Jestliže kterýkoli díl chybí nebo je poškozen, obratte se prosím na svůj market Hornbach.

Obsah

Rozsah dodávky 41

Symboly 41

Bezpečnostní pokyny 42

Přehled výrobku 44

Předpokládané používání 44

Technické parametry 44

Příprava nabíječky 44

Displej s indikátory LED 45

Proces nabíjení 45

Odstraňování potíží 46

Péče a údržba 46

Likvidace 47

Symboly

Tento návod k použití si pozorně přečtěte a uložte si ho k pozdějšímu nahlédnutí.

Varování před nehodami a úrazy osob a vážnými věcnými škodami.

Třída ochrany II

Nepoužívejte venku ani v prostředí s velkým obsahem par.

Náhradní pojistka.

Bezpečnostní pokyny

VAROVÁNÍ Přečtěte si všechna bezpečností varování a všechny pokyny. Pokud se nebudete řídit varováními a pokyny, může to znamenat úraz elektrickým proudem, požár nebo vážné zranění.

Všechna varování a pokyny si uschovejte pro budoucí referenci.

Tato nabíječka není určena pro použití u dětí a osob s fyzickými, smyslovými nebo mentálními omezeními, nebo při nedostatku zkušeností a znalostí. Tuto nabíječku akumulátoru mohou používat děti ve věku od 8 let a osoby, které mají fyzické, smyslové nebo mentální omezení, nebo nedostatek zkušeností a znalostí, pokud osoba odpovědná za jejich bezpečnost na ně dohlíží nebo jim poskytla informace o bezpečném provozu nabíječky, a tyto osoby chápou s tím spojená rizika. V opačném případě hrozí nebezpečí provozních chyb a zranění.

Dohlížejte na děti. To zajistí, že si děti s nabíječkou nebudou hrát.

Děti by neměly provádět čištění ani uživatelskou údržbu nabíječky akumulátoru bez dohledu.

BEZPEČNOSTNÍ POKYNY NABÍJEČKY AKUMULÁTORU

- Chraňte nabíječku akumulátoru před deštěm a vlhkostí. Vniknutí vody do nabíječky akumulátoru zvyšuje riziko úrazu elektrickým proudem.

- Udržujte nabíječku akumulátoru čistou. Kontaminace může mít za následek nebezpečí úrazu elektrickým proudem.

- Zkontrolujte nabíječku akumulátoru, kabel, zástrčku a akumulátor před každým použitím. V případě poškození nabíječku akumulátoru nepoužívejte. Nikdy sami neotevírejte nabíječku akumulátoru.

- Opravy smí provádět výhradně autorizované servisní středisko při použití originálních náhradních dílů. Poškozené nabíječky akumulátoru, kabely a zástrčky zvyšují riziko úrazu elektrickým proudem.

- Na nabíječku akumulátoru nepokládejte žádné předměty a neumistujte nabíječku na měkký povrch. Hrozí nebezpečí požáru.

- Vždy zkontrolujte, zda přivedené napájecí napětí odpovídá napětí uvedenému na výkonovém štítku nabíječky akumulátoru.

- Nikdy nepoužívejte nabíječku, pokud je kabel, zástrčka nebo jednotka samotná po-

škozená vnějšími vlivy. Za- neste nabíječku do nejbližší- ho servisního střediska.

- Nikdy neotevírejte nabíječku akumulátoru. Pokud je nabíječka akumulátoru poškozená, zaneste ji do servisního střediska.

- Nikdy nepoužívejte nabíječku k nabití nedobíjecích akumulátorů.

- Zajistěte, aby byla pracovní oblast uklizená a dobře osvětlená.

- Úprava nabíječky nebo manipulace s jejími součástmi je zakázaná.

- Nabíječku nepoužívejte ve výbušných prostředích, jako například v přítomnosti hořlavých kapalin, plynů nebo prachu.

- Při používání nabíječky držte děti a jiné osoby mimo pracovní prostor.

- Zástrčka napájecího kabelu musí odpovídat zásuvkám. Nikdy zástrčku nijak neupravujte.

- Zabraňte kontaktu těla s uzemněnými povrchem, jako například trubkami, topnými tělesy, sporáky a chladničkami.

- Napájecí kabel používejte pouze k určenému účelu.

- Nikdy nepoužívejte napájecí kabel k nošení, tažení nebo odpojení nabíječky.

- Napájecí kabel udržujte v dostatečné vzdálenosti od

tepla, oleje, ostrých hran a pohyblivých částí.

• Při práci s nabíječkou nenos-te žádné šperky, jako jsou prsteny a řetízky.
• Ujistěte se, že je nabíječka ve stabilní a bezpečné poloze.
• Nedotýkejte se kontaktů.
• Nabíječku používejte pouze k nabíjení uvedených akumulátorů.
• Jestliže se nabíječka nepoužívá, umístěte ji mimo sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit zkrat v nabíjecích kontaktech.

Bezpečnostní pokyny týkající se lithiových iontových akumulátorů viz příručka akumulátoru.

Přehled výrobku

1 Šachta akumulátoru
2 Kontakty
3 Ventilační štěrbiny
4 Indikátor LED
5 Zásuvka

Účel použití

Nabiječka akumulátorů FQ-AL 40135 / FQ-ASL 4060 je určena k nabíjení akumulátorů těchto typů: – FQ-LIO 4020 (40 V/2,0 Ah) – FQ-LIO 4040 (40 V/4,0 Ah) – FQ-LIO 4060 (40 V/6,0 Ah)

Výstraha! 4Ah a 6Ah baterie nenabíjejte ihned po jejich

vybití.

Technické parametry

Typ		FQ-AL 40135 FQ-ASL 4060
Vstupní napětí 100-240 V~ 200-240 V~
Frekvence elektrické sítě 50-60 Hz 50-60 Hz
Jmenovitý proud 1 A 3 A
Jmenovitý výkon		100 W	250 W
Nabíjecí napětí		40V	40V
Nabíjecí proud		2 A 5 A
Doba nabíjení (podle stavu nabití)	FQ-LIO 4020	50 min	30 min
	FQ-LIO 4040	115 min	60 min
	FQ-LIO 4060	190 min	90 min
Provozní teplota		0 - 40°C	0 - 40°C
Hmotnost (bez akumu-látoru)		0,9 kg	1,2 kg
Třída ochrany		II / ☐	II / ☐

Příprava nabíječky

Zapojte napájecí kabel do zá- suvky 5.

Zapojte sítovou zástrčku. 12

Displej s indikátory LED

1 Indikátor svítí červeně: Nabíječka je připravena k použití.

2 Indikátor bliká zeleně: Akumulátor se nabíjí.

3 Indikátor svítí zeleně: Proces nabíjení skončil. Udržovací nabíjení.

4 Indikátor bliká červeně:

• Akumulátor je príliš horký nebo príliš studený.
• Akumulátor nebo nabíječka jsou vadné.

Proces nabíjení

Varování! Během procesu nabíjení akumulátory ani nabíječku akumulátorů nezakrývejte.

2 Zatlačujte akumulátor do slotu na akumulátor 1, dokud se s klapnutím nearetuje na místě. Indikátor LED 4 bliká zeleně, akumulátor se nabíji.

Poznámka: Během procesu nabíjení se akumulátor a nabíječka zahřívají. To je zcela normální!

3 Pokud indikátor LED 4 svítí trvale zeleně, akumulátor je plně nabitý. Stiskněte uvolňovací tlačitko ...

4 ... a vytáhněte akumulátor z nabíječky akumulátorů. Po použití vytáhněte zástrčku ze zásuvky.

Pozor! Nikdy nenabíjejte akumulátory při teplotách nižších než 0 °C nebo vyšších než 40 °C.

Pozor! Nenabíjejte akumulá- tory v prostředí s vysokou vlhkostí vzduchu ani za vysokých teplot.

Odstraňování potíží

Problém Možná příčina Řešení

Indikátor LED bliká červeně po vložení akumu-látoru do slotu na akumulátor.	Akumulátor je příliš horký nebo příliš studený.	Proces nabíjení začne, jakmile akumulátor dosáhne teploty vhodné k nabíjení (0°C - 40°C).
	Kontakty na akumulátoru jsou znečištěné nebo za-blokované.	Vyjměte akumulátor z nabíječky. Zkontrolujte kon-takty a akumulátor, zda ne-jsou znečištěné, a případně je vyčistěte.

Pokud indikátor LED bliká i nadále červeně, vyměňte akumulátor nebo ho nechejte zkontrolovat v profesionálním servisu.

Jestliže indikátor LED bliká červeně i s novým akumulátorem, nabíječka je vadná. Nechejte ji zkontrolovat v profesionálním servisu.

Péče a údržba

Pravidelné a řádné čištění nejenže zajistí bezpečné používání, ale prodlužuje také životnost přístroje.

Varování! Před prováděním jakékoli práce vytáhněte zástrčku ze zásuvky. Nepoužívejte vodu ani tekuté čisticí prostředky.

-Štětcem vhodným na nátěry nebo suchým hadrem odstraňte prach a nečistotu z krytu.
-Nabíječku uložte na suché místo chráněné před mrazem (10-25 °C).
-Akumulátor a nabíječku ukládejte odděleně.
- Opravy smí provádět výhradně autorizované servisní středisko.

Likvidace

Logo škrtnuté popelnice na kolečkách vyžaduje samostatný sběr odpadního elektrického a elektronického zařízení (WEEE). Takové zařízení může obsahovat nebezpečné a škodlivé látky. Tyto přístroje musí být vráceny na určeném sběrném místě k recyklaci OEEZ a nesmí být likvidováno spolu s netříděným komunálním odpadem. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů.

Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte.

Použité baterie musí být řádně zlikvidovány. Obchody prodávající baterie a městská sběrná místa nabízejí speciální sběrné kontejnery k likvidaci baterií.
