Produkttyp	Batteriladdare
Märke	For_Q
Modell	FQASL 4060
Inspänning	200 – 240 V~
Nätfrekvens	50 – 60 Hz
Märkström	3 A
Märkeffekt	250 W
Laddspänning	40 V
Laddström	5 A
Laddtid (batteri 6 Ah)	90 min
Vikt (utan batteri)	1,2 kg
Drifttemperatur	0 – 40 °C
Skyddsklass	II / ☐
LED-indikeringar	Röd (redo), Blinkande grön (laddning), Fast grön (klar), Blinkande röd (fel/temperatur)
Säkerhetsfunktioner	Överhettningsskydd, kortslutningsskydd, skydd mot icke laddningsbara batterier
Underhåll och rengöring	Rengör med en torr trasa, koppla ur före underhåll
Reparerbarhet	Endast auktoriserade servicecenter, original reservdelar
Förpackningsinnehåll	1 laddare, 1 strömkabel

Vanliga frågor - FQASL 4060 For_Q

Vad är inspänningen för laddaren FQASL 4060?

Inspänningen är 200 – 240 V~ med en frekvens på 50 – 60 Hz.

Hur vet man om batteriet laddas?

LED-indikatorn blinkar grönt under laddning. När batteriet är fulladdat lyser indikatorn med fast grönt sken.

Vad betyder en blinkande röd LED-indikator?

En blinkande röd indikator betyder att batteriet är för varmt eller för kallt, eller att batteriet eller laddaren är defekt. Vänta tills temperaturen återgår till intervallet 0 – 40 °C.

Kan jag ladda icke laddningsbara batterier med denna laddare?

Nej, denna laddare är utformad endast för laddningsbara batterier i For_Q-serien. Att ladda icke laddningsbara batterier innebär brandrisk.

Vad är laddtiden för ett 6 Ah batteri?

För ett 6 Ah batteri (FQ-LIO 4060) är laddtiden cirka 90 minuter.

Kan jag använda laddaren utomhus?

Nej, laddaren får inte användas utomhus eller i fuktiga miljöer. Den är avsedd för torrt inomhusbruk.

Vad gör jag om LED-indikatorn fortsätter blinka rött efter att batteriet satts i?

Kontrollera batteriets och laddarens kontakter och rengör dem. Om problemet kvarstår är batteriet eller laddaren defekt. Kontakta en auktoriserad serviceverkstad.

Hur rengör jag laddaren?

Koppla först loss laddaren. Använd en torr trasa eller en pensel för att ta bort damm. Använd inte vatten eller flytande rengöringsmedel.

Blir laddaren varm under användning?

Ja, det är normalt att batteriet och laddaren blir varma under laddning. Detta är en del av normal drift.

Kan jag lämna batteriet på laddaren efter laddning?

Ja, när laddningen är klar går laddaren över till underhållsladdning (fast grönt sken). Du kan lämna batteriet inkopplat.

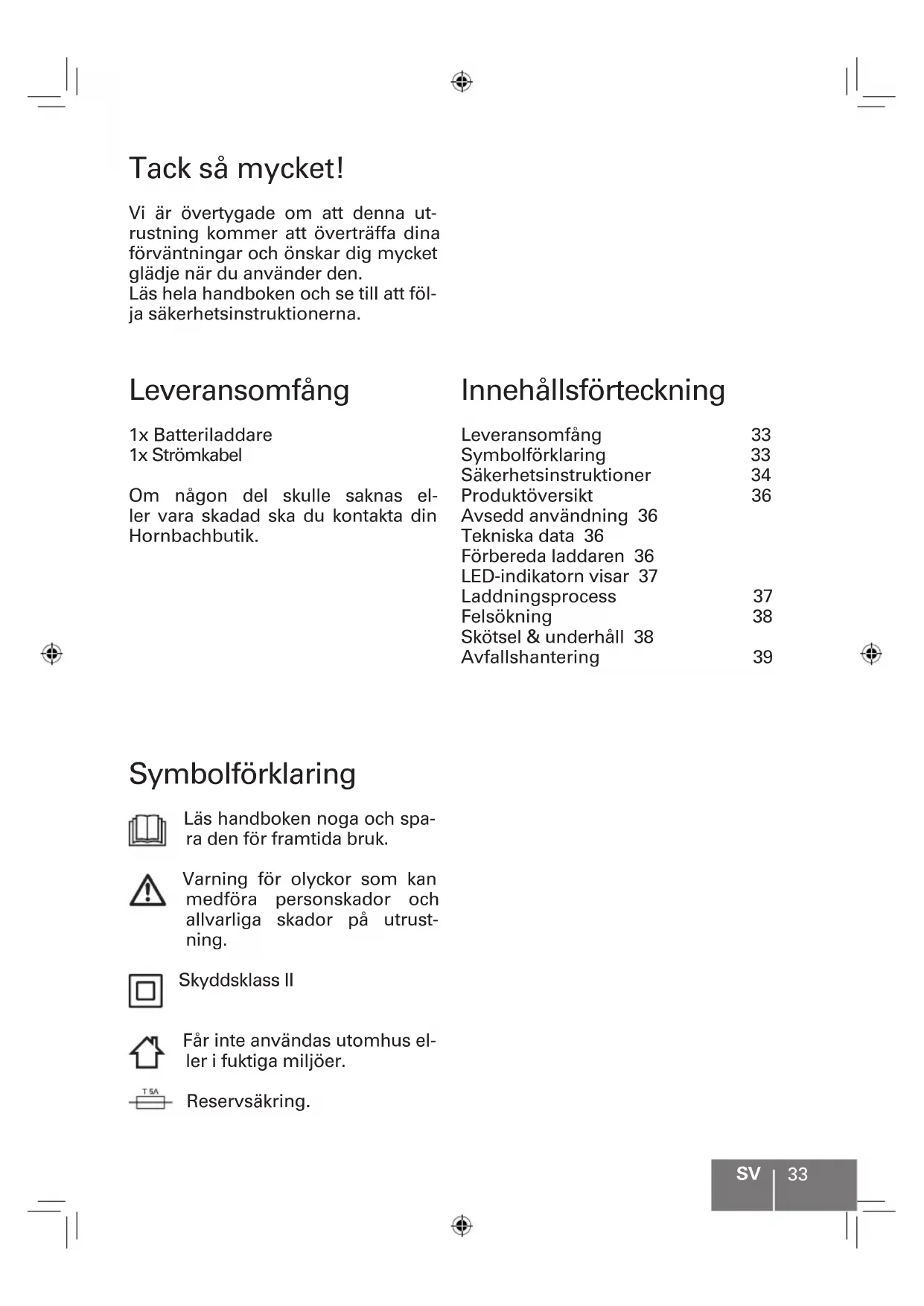

BRUKSANVISNING FQASL 4060 For_Q

Vi är övertygade om att denna utrustning kommer att överträffa dina förväntningar och önskar dig mycket glädje när du använder den.

Läs hela handboken och se till att följa säkerhetsinstruktionerna.

Leveransomfång

1x Batteriladdare 1x Strömkabel

Om någon del skulle saknas eller vara skadad ska du kontakta din Hornbachbutik.

Innehållsförteckning

Leveransomfång 33

Symbolförklaring 33

Säkerhetsinstruktioner 34

Produktöversikt 36

Avsedd användning 36

Tekniska data 36

Förbereda laddaren 36

LED-indikatorn visar 37

Laddningsprocess 37

Felsökning 38

Skötsel & underhåll 38

Avfallshantering 39

Symbolförklaring

Läs handboken noga och spa- ra den för framtida bruk.

Varning för olyckor som kan medföra personskador och allvarliga skador på utrustning.

Skyddsklass II

Får inte användas utomhus eller i fuktiga miljöer.

Reservsäkring.

Säkerhetsinstruktioner

WARNING Läs alla säkerhetsanvisningar och alla instruktioner. Om inte varningarna och instruktionerna följs kan det leda till elstöt, brand och/eller allvarlig personskada.

Spara alla varningar och instruktioner för framtida referens.

Denna laddare är inte avsedd att användas av personer med fysiska eller psykiska begränsningar eller bristande erfarenhet eller kunskap.

Denna laddare kan användas av barn som är åtta år eller äldre, samt av personer som har fysiska eller psykiska begränsningar eller bristande erfarenhet eller kunskaper om de har instruerats gällande säker användning laddaren och de förstår de farorna som är förknippade med detta. Annars föreligger fara för driftsfel och personskador.

Instruera barn. Därmed säkerställer man att barnen inte leker med laddaren.

Rengöring och underhåll av batteriladdaren ska inte utföras av barn utan handledning.

SÄKERHETSINSTRUKTIONER FÖR BATTERILADDARE

• Förvara batteriladdaren skyddad mot regn eller fukt. Om vatten tränger in i batteriladdaren ökar risken för elstöt.
• Håll batteriladdaren ren. Smuts kan leda till risk för elstötar.
• Kontrollera batteriladdaren, kabeln och kontakten före varje användning. Om det finns skador ska inte batteriladdaren användas. Öppna aldrig batteriladdaren själv.
• Reparationer får endast utföras av behörigt kundservicecenter och endast med originalreservdelar. Skadade batteriladdare, kablar och kontakter ökar risken för elstöt.
• Placera inte några föremål på batteriladdaren och ställ inte batteriladdaren på mjuka underlag. Det finns risk för brand.
• Kontrollera alltid att nätspänningen stämmer överens med spänningen som anges på typskylten på batteriladdaren.
• Använd aldrig laddaren om kabel, kontakt eller själva enheten har skadats på grund av yttre påverkan. Ta med laddaren till närmaste servicecenter.
• Öppna aldrig batteriladdaren. Om batteriladdaren är

defekt ska den lämnas in till ett servicecenter.

- Använd aldrig den här laddaren för att ladda icke uppladdningsbara batterier.

- Kontrollera att arbetsplatsen är ren och väl upplyst.

- Det är inte tillåtet att modifiera laddaren eller manipulera dess delar.

- Använd inte laddaren i explosionsfarliga omgivningar, till exempel vid närvaro av lättantändliga vätskor, gaser eller damm.

- Håll barn och andra personer på avständ från arbetsområdet medan laddaren används.

- Kontakten på strömkabeln måste passa i uttaget. Ändra aldrig kontakten på något sätt.

- Undvik kroppskontakt med jord eller jordad yta som exempelvis rör, element, spisar och kylskåp.

- Använd inte sladden på fel sätt.

- Använd aldrig strömkabeln för att bära eller dra laddaren i eller för att ta ur kontakten.

- Håll kabeln borta från värme, olja, vassa kanter och rörliga delar.

- Låt inte smycken som exempelvis ringar och kedjor när man använder laddaren.

- Kontrollera att laddaren står på en stabil, säker position.

- Undvik att röra vid kontakterna.

- Använd endast laddaren för att ladda de angivna batterierna.

- När laddaren inte används ska den hållas på avständ från gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan or-saka kortslutning vid laddarens kontakter.

Se bruksanvisningen för batteriet gällande säkerhetsinstruktioner för Li-ion-batterier.

Produktöversikt

1 Batterispår
2 Kontakter
3 Ventilationsspringor
4 LED-indikator
5 Utttag

Avsedd användning

Batteriladdaren FQ-AL 40135 / FQ-ASL 4060 är konstruerad för att ladda batterier av typerna

Varning! Ladda inte upp 4Ah- och 6Ah-batterier direkt efter har laddats ur.

Tekniska data

Typ		FQ-AL 40135 FQ-ASL 4060
Inspänning 100-240 V~ 200-240 V~
Nätfrekvens 50-60 Hz 50-60 Hz
Märkström 1 A	3 A
Märkeffekt		100 W	250 W
Laddspänning		40V	40V
Laddström 2 A	5 A
Laddningstid(beroende på laddnings-status)	FQ-LIO 4020	50 min	30 min
	FQ-LIO 4040	115 min	60 min
	FQ-LIO 4060	190 min	90 min
Drifttemperatur		0 - 40°C	0 - 40°C
Vikt (utan batteri)		0,9 kg	1,2 kg
Skyddsklass		II / ☐	II / ☐

1 Förbereda laddaren Sätt i strömkabeln i uttaget 5. 2 Sätt i kontakten i eluttaget.

LED-indikatorn visar

1 Indikatorn lyser rött: Laddaren är redo för användning.

2 Indikatorn blinkar grönt: Batteriet laddas.

3 Indikatorn lyser grönt: Laddningen har slutförts. Underhållsladdning.

4 Indikatorn blinkar rött:

• Batteriet är för varmt eller för kallt.
• Batteriet eller laddaren är defekt.

LADDNINGSPROCESS

1 Sätt i batteriet i kanalen i batterisparet 5.

Varning! Täck inte över batterierna och/eller batteriladdaren under laddningen.

2 Tryck i batteriet i batterispåret 1 tills det klickar på plats. LED-indikatorn 4 blinkar grönt, batteriet laddas.

OBS! Batteri och laddare värms upp under laddningen. Detta är helt normalt!

3 När LED-indikatorn 4 lyser permanent grönt är batteriet full-laddat. Tryck på spärrknappen ...

4 ... och dra ut batteriet från batteriladdaren. Ta ut kontakten från eluttaget efter användning.

Försiktig! Ladda inte batterierna vid temperaturer under 0 °C eller över 40 °C.

Försiktig! Ladda inte batterierna i omgivningar med hög luftfuktighet eller hög temperatur.

Felsökning

Problem Möjlig orsak Lösning

LED-indikatorn blinkar rött när batteriet sätts i batterispåret.	Batteriet är för varmt eller för kallt.	Laddningsprocessen startar när batteriet när laddningstemperatur (0 °C – 40 °C).
	Kontakterna på batteriet är smutsiga eller igensatta.	Ta ut batteriet från laddaren. Kontrollera kontakterna och batteriet för smuts och rengör vid behov.

Om LED-indikatorn fortsätter blinka rött, byt batteriet eller låt en professionell verkstad kontrollera det.

Om LED-indikatorn även blinkar rött med ett nytt batteri är det laddaren som är defekt. Låt en professionell verkstad kontrollera den.

Skötsel & underhåll

Regelbunden och korrekt rengöring säkerställer inte bara säker användning utan förlänger även apparatens livslängd.

Varning! Innan något arbete utförs ska kontakten tas ut eluttaget. Använd inte vatten flytande rengöringsmedel.

-Ta bort smuts och damm från höljet med en pensel eller torr trasa.
-Förvara laddaren på en torr och frostfri plats (10–25 °C).
-Förvara batteri och laddare var för sig.
-Reparationer får endast utföras av behörigt kundservicecenter.

Avfallshantering

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat.

Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa maskiner måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte kastas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial efter- som kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.

Uttjänta batterier måste omhändertas korrekt. Hos batteriförsäljare och på miljöstationer finns särskilda behållare för insamling av batterier.

40 SV
