Značka	Güde
Model	1900824 (190/08/24)
Typ produktu	Pístový kompresor
Napájení	230 V ~ 50 Hz
Výkon motoru (S3/60%)	1,2 kW
Počet válců	1
Sací výkon	190 l/min
Efektivní průtok	110 l/min
Maximální provozní tlak	8 bar
Objem nádrže	24 litrů
Hmotnost	15,5 kg
Stupeň krytí	IP 20
Třída ochrany	I
Hladina hluku (L_WA)	97 dB(A)
Přípustná okolní teplota	+5 °C až +40 °C
Předpokládané použití	Výroba stlačeného vzduchu pro domácí a kutilské použití (huštění, pneumatické nářadí, malování, mytí, sešívání)
Údržba a čištění	Čistěte vlhkou utěrkou; po každém použití vypusťte kondenzát z nádrže; v případě potřeby vyměňte uhlíky
Bezpečnost	Používejte s proudovým chráničem 30 mA; noste ochranné brýle; nesměřujte proud vzduchu na osoby
Náhradní díly a opravitelnost	Originální díly k dispozici na www.guede.com; opravy provádí servis Güde
Záruka	24 měsíců pro domácí použití, 12 měsíců pro průmyslové použití

Často kladené otázky - 1900824 Güde

Jak vypustit nádrž stlačeného vzduchu?

Po každém použití otevřete vypouštěcí ventil pod nádrží, abyste odstranili kondenzát. Tím zabráníte korozi nádrže.

Jaký olej použít do kompresoru?

Použijte speciální olej pro kompresor, například olej 5W30 při nízkých teplotách. Přesné specifikace naleznete v návodu.

Kompresor nespouští, co dělat?

Nejprve zkontrolujte, zda tlak v nádrži není vyšší než spouštěcí tlak. Zkontrolujte elektrické napájení a vypínač. Pokud problém přetrvává, kontaktujte servis Güde.

Mohu použít prodlužovací kabel?

Ano, ale pouze prodlužovací kabel o délce maximálně 5 metrů s průřezem kabelu nejméně 1,5 mm². Delší kabely nebo kabely s menším průřezem mohou způsobit pokles napětí.

Jaký je maximální provozní tlak?

Maximální provozní tlak je 8 barů. Nikdy tuto hodnotu nepřekračujte, abyste předešli riziku.

Jak vyčistit sací filtr?

Odpojte zařízení, vyjměte sací filtr a vyčistěte jej stlačeným vzduchem nebo mýdlovou vodou. Nechte zcela vyschnout před opětovnou montáží.

Kompresor se zahřívá a zastavuje, proč?

Může to být způsobeno přetížením, nedostatečnou ventilací, znečištěnými chladicími žebry nebo příliš vysokou okolní teplotou. Zkontrolujte tyto body a nechte vychladnout.

Mohu kompresor používat venku?

Ano, ale pouze za suchého počasí. Nevystavujte dešti, sněhu nebo vlhkosti. Po použití jej uložte na krytém místě.

Jak udržovat pojistný ventil?

Pojistný ventil musí být pravidelně kontrolován. Pokud netěsní, vyčistěte jej nebo vyměňte. Nikdy jej neupravujte.

Kde najdu náhradní díly?

Originální náhradní díly jsou k dispozici na webu www.guede.com. Používejte pouze originální díly pro zajištění bezpečnosti.

NÁVOD K OBSLUZE 1900824 Güde

CESKY Pred spusténám stroje si pečíve pročěte návod k používání.

SLOVENSKY Pred prvym pouzitim pristroja si pozorne precítajte navod na obsluhu.

*Zmeřeno podle 2005/88/EC

Čerpadlo použijte teprve po
pozorném prečtení a porozuměné
námovu k obsluze Dodržujte

všechny v návodu uvedene bezpečnostníPokyny.

Chovejte se zodpovedne vuci tretim osobam.

Pokud mate o zapojeni a obsluze pristroje pochybnosti, obratte se na zakaznicky servis.

Uložte veskerou dokumentaci tak, aby osoby, které budou s kompresorem pracovat, si ji mohly kdykoli prostudovat.

Použití v souladu s určením

Kompresor se smí používat vyhradné k vyrobě tlakového vzduchu pro domáci vyuziti a kutily. - S ohledem na technické udaje a bezpečnostní pokyny.

Stlačený vzduch, který produktu tento kompresor, nelze používat pro farmaceutická potravinářské úcely nebo ve zdravotnictvá nesmí se používat pro plnéni potapečskych láhvi.

Pracujte s kompresorem ve vchodnem prostredi (s dobrym vetranim, pri teplote okoli mezi +5^ a +40^ ). Nepouzivejte kompresor v prostredi, ve kterem se vyskytuje prach, kyselina, vypary, vybusné nebo hořlavé plyny.

Toto zaízení lze používat Jen pro uvedeny účel. Pri nedodrženi ustanovení z obecně platních prédpisu a ustanovení z tohoto námodu nelze vyrobce Činit odpovedným za škody.

Bezpečnostní poukyny

POZOR! Uder elektrickym proudem! Existuje riziko urazu elektrickym proudem!

Provoz je povolen jen s ochrannym vypinačem proti chybovému proudu (RCD max. chybový proud 30mA).

Zkontrolujte napétí. Technické udaje uvedene na typovém stitku musi souhlasit s napétím elektrICKé sítě.

Zastrcku elektrickego kabelu vsunte do zasuvky, jejiz tvar, napeti a kmitoct odpovidaji platnym normam.

Produzovac kabel muze byt dlouhy maximalne 5
metru a pruzkabel nesmi byt mensi nez 1,5 mm2.
Nedoporucjeme pouzivat produzovac kabelo jiné
delce a pruzzu ani ruzne adapetry ci rozdvojky.

Prid uvedenim pristroje do provozu zkontrolujte, zd neni poskozen elektricky kabel a/nebo zasuvka.

K vyloučeni nebezpeči urazu musi byt poskozený sitový kabel vyměné výrobcem. ZaŽádnych okol-ností neprovádejte vlastnoručni opravy.

Kompresor nesmi prijit do styku vodou nebo jinou tekutou latkou. Nikdy nemirte proud tekute latky z pripojeneho nastroje smreem ke kompresoru, protoze je pod napetim a mohlo by dojit k urazu elektrickym proudem nebo ke zkratu.

Nepracujte s kompresorem, nemate-li obute boty nebo mate-li ruce ci nohy mokre.

Při odpojováni kabelu ze zásuvky nebo prěmistováni kompresoru netahejte za kabel.

Pozor: Po vypadku proudu a nasledném zapnuti napétí by mohlo dojit k nahlému spustěni kompré-soru.

Stlačeny vzduch je potenciálne nebezpečná forma energia. Proto pri používání kompré-soru a príslušenstvi postupujte velmi opatrné.

Tento pristroj neni urcen k použivani osobami (včetné déti) s omezenymi tělesnymi, smyslovými nebo duševnimi schopnostmi nebo s chybejícimi zkušenostmi āch ybejícimi znalostmi,Pokud nejsou pod dohledem osoby zodpovedné za jejich bezpečnost,neboPokud od tefo osoby neobdržiPokyny,jak se má pristroj použivat.

Děti by měly být pod dozorem, aby se zabezpecilo, ze si s pristrojem nebudou hrát. Děti a nepovolané osoby držte vždy mimo dosah pristroje.

Kompresor nepouzivejte nikdy bez dozoru.

Nikdy nemiite proud vzduchu na osoby, zvi rata nebo proti sobe.

Proud vzduchu nedrzte nikdy v telesnych otvorech,
mohlo by to vest ke smrtelnym urazum!

Udrzujte pracovni prostor volny.

Zapnuty kompresor musi byt postaveny na stabilni plose.

Pouzivejte kompresor jen ve svisle poloze.

Pri praci s pneumatickym prisluosenstvim pouzivejte vzyd ochranny odv.

Udrzujte vzy bezpechnosti vzdalenost alespon 4 metromymeizkompresoremapracovnizonou.

Pozor! Pri otev'eni rychlospojky VAs muze slehnout pneumaticka hadice! - Pneumatickou hadici pridržujte.

Pri premistovani kompresoru pouzivejte prislu-snou rukojet.

Pri použití kompresoru pro ruzné učely (husteni, práce s pneumatickým náradím, strikány barvy, myti prostředkem na bázi vody, svorkováni apod.) je třebaznat a respektovat príslušné normy.

Tento kompresor je vyroben tak, aby fungoval prerušovane v poměru uvedeném na štitku s technickými udaji (napr. znáčka S3-25 znaměna 2,5 minuty provozu a 7,5 minut prěstáky), aby nedocházelo k prěháté elektromotoru. Motor je vybaven tepelnou ochranou a pokud by doslo k prilisnému zvyşeni

teploty, tato ochrana by automaticicky prerusila privod elektrického proudu. Po nárvatu na normalí teplotu se motor spustí automaticicky.

Pozor! Kompresor nikdy nezapinejte resp. nevypinejte pomoci zastrcky.Vzdy stisknete tlakovy spinac.

Kompresor nenechávejte zapnuty prés noc, mohl by se stát zdrojem nebezpeci.

Na konci pracovniho dne vypnete vzdy na zapina/c/ vypinaci, vampuste vzdusnik a kompresor odpojte ze sitié.

Pozor: nevypustena kondenzovaná voda muze byt pricinou koroze uvnit nadrze a omezit tak jej vykonnost a ohrozit bezpečnost.

Nenechávejte kompresor vystaveny atmosferickym vlivum (dést, slunce, mlha, snih).

Pokud budete kompresor používat venku, nezapamente je po použiti vždy uložit na kryte nebo uzavěné misto.

Kompresor nikdy nepoužívejte venku v desti nebo za jin'ych nepříznivych meteorologickych podmínek.

Do blízkosti kompresoru nebo na kompresor nepokládejte hořlavé predměty nebo predměty z nylonu Či látky.

Nezakryvejte vzduchové otvory na kompresoru.

Kompresor se nesmí montovat do vozidla k prümyslovým učelúm bez prejudicemy provedené odborníkem!

Pokud se kompresor používa k prùmyslovým
účelúm, musí být pred prvním uvedením do provozu
zkontrolován odborníkem. Tuto kontrolu musí nařidit
provozovatel. (podle BetrSichV §§17 Č. 25 (nařizení o
bezpečnosti provozu)

Pozor! Pri montázi do automatickych zařizení je třeba nainstalovat vchodná poplasná resp. bezpečnostní zařizení pro připad výpadku proudu nebo chybné funkce nebo prip. výpadku kompresoru. (např. krmné linky atd.)

Provoz pri nizsich teplotach

Pri nizsich teplotach do 5^ mohouNSTAT problemy pri rozbehu, které se projevuji pouze brucenim elektromotoru. V toto pripademusi byt priestroj ihned opet vypnut a v teplejsim prostrevi provedena vymena oleje (5W30).

Aby byl zaručen bezvadný a spolehlívy provoz rotujíciho a biciho pneumaticého náradí jako jsou např. rázové utahováky, sponkovačky nebo hře bikováčky

atd., musi byt tlakovy vzduch privadén nucene pres maznici nebo udrzbovou Jednotku filtrovany resp. s olejem.

K lakovani by se měl kázopádně použit odlučovac filtrované vody.

K výberu vchodného pneumaticého náradí je třeba bezpodminěčné dbát na spotřebu vžduchu náradí a efektivné dodané množství kompresoru.

(Pneumaticke nárdi a príslušenství majdete na www.guide.com)

Požadavky na obsluhu

Obsluha si musi pred pouzitim pristroje pozorné precist navod k obsslze.

Kvalifikace: Kromě podrobného poučeni odborníkem není pro používání prístroje nutná zádná speziálné kvalifikace.

Minimalni vek: Na pristroji smi pracovat jen osoby, jez dosahly 16 let. Vyjimku predstavuje vyuziti mladistvych,Pokud se toto deje behem profesniho vzdelavani za ucelem dozazeni dovednosti pod dohledem skolitele

Skolení: Používaní prístroje vyžaduje pouze odpová-dajíć poucení odborníkem resp. navodem k obsluze. Specialní skolení není nutné.

Chováni v prípadě nouze

Zavedte urazu odpovidajci potrebnou prvni pomoc a vyzvete co mozná nejrychleji kvalifikovanou lekarskou pomoc. Chrante zraneneho pred dalimi urazy a uklidnete jej. Kvuli pripadne nahodemusi byt na pracoviesti vzdpy po ruce lékarnicka prvni pomoci dle DIN 13164. Material, ktery si z lékarnicky vezmete, je treba ihned doplinit.

Pokud požadujete pomoc, uvedte tyto udaje:

1. Mistone nebody
   2.Druh nebody
2. Počet zraněních
   4.Druh zraneni

Udrzba

Pred provadéním jakychkoli prací na Čerpadlu vždy nejdřIVE vytáhněte zástrčku napajecího kabelu ze sítové zásuvky.

PomociPripojeného nastroje vypustte vsechen zbyly vzduchznadrze.

Před kazdým použitím Čerpadla provedte vizuálnézkoušku a ujistěte se, ze Čerpadlo, zejměna však sítovýkabel a zástrčka nejsou poskozeny.

Pojistny ventil kontrla funkce

V pripadé poskozeni cerpadla nebo jeho ochrannych zaízeni se cerpadlo nésmi použivat.

Používejte Jen originálni príslušenstvá originalná nahradní díly.

Pro cişěné kompressóru a jeho součástí nepoužívejte ěrididla, hořlavé nebo toxické kapaliny.

Jen pravidelné udržovany a osetřovany pristroj muze být uspokojivou pomückou. Nedostatečna udrzba a péce muze věst k nepredvidanym nehodám a urazüm.

V pripadé potreby najdete seznam nahradnich dilu na internetóve strancse www.guede.com.

Záruka

Záručné doba Činí 12 měséců prí prúmyslovém použití, 24 měséců pro spotřebitele a začíná dnek námukupu pristroje.

Záruka se vztahuje vyhradne na nedostatky
zpúsobé vadou materiálu nebo vyrobní vadou. Pří
reklamaci v záručné dobre je třeba prilozit originálné
doklad o koupí s datem prodeje.

Do záruky nespadá neodborné použitý jako napr.
prétižení pristroje, použití nasilí, poskození cizím
záshem nebo cizími predměty. Nedodržení navodu
k použitá a montázi a normalné opotřebení rovněž
nespadá do záruky.

Servis

Máte technické otázky? Reklamaci? Potrebujete nahradni dily nebo navod k obsluze? Na nasí domovské strancy www.guide.com Vám v oddilu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nam pomoci Vám. Aby bylo moźne Vás špristoj v pripadě reklamace identifikovat, potrebujeme sérióve cislo, objednaci cislo a rok vyroby. Vsechny tyto udaje najdete na typovém šitiku. Abyste měli tyto udaje vždy po ruce, zapište si je prosím dole.

Sériove císlo:

Objednaci cislo:

Rok vyroby:

Symboly

	Přečtěte si námov k obsluzel!
	Před provázěním jakýchkoli prací na žerpadlu vždynejdíve vytáhněte zástrčku napáćciho kabelu ze sítové zásuvky.
	Noste ochranné brýle! Používejte chránice sluchu!
	Chraťne prěd vlhkem Nevystavujte stroj dešti.
	Je zakázáno tahat / prepravovat za kabel
	Výstraha/pozor!
	Pozor - elektrické napětí!
	Pozor - horký povrch! Nebezpečí spálení!!
	Nebezpečí - automaticákspoustěné!
	Výstraha prěd odmrstěnými prědměty
	Odstup od osob! Dbejte na to, aby se v nebezpečné oblasti nikdo nezdržoval.
	Vadné a/nebo likvidované elektrické cí elektronické prístroje musí byt odevzdány do príslušněch sběren.
	Chraťte prěd vlhkem
	Obal musí směrovat nahoru

Odstranéní poruchy

Porucha Prćičina Opatřeni
Kompresor se pri zapnuti nerozběhne	Tlak ve vzdulušníku je větůsí než zapínaci tlak	Tlak ze vzdulušníku vypustte tak, aby se tlakový spínač automaticicky zapnul
	Vadné napájení Prívod proudu nechte zkontrolovat oprávněnuosobou
	Vadné tlakový spínač Tlakový spínač nechte vyměnitoprávněnuosobou (servis Güde)
	Opotřebené uhlíky Uhlíky vyměnte
Kompresor se pri dosaženiçapinacího tlaku krátce rozběhne resp. bzuči a poté se automaticky vypne	Elektrický kabel je nepřípustné dlouhý nebo má príliš malý prúže	Zkontrolujte dělku a prúže elektrické-ho kabelu
Kompresor béží nepřetržitě Sací filtr je silné znečistěn Sací filtr vyčistěte nebo vyměnte
	Pneumaticke nařadi má príliš velkou spotřebu vzduchu	Zkontrolujte spotřebu vzduchu pneu-matického nařadi;vyhledjefte autorizvaného prodejce tlakového vzduchu
	Netěsnost na kompresoru Netěsnost lokalizujte, informujte servis Güde
	Netěsné pneumatické potrubí Informujte servis Güde
	Odvodnovaci ventil je otevřený nebo chybí	Zavřete resp. Vložte
Pri provozu se z odlehčovacíhoventilu pod tlakovým spínačem uvolůje tlakový vzduch	Netěsný odlehčovací ventil Odlehčovací ventil vycistěte nebo vyměnte
Po dosaženiý vypíncího tlaku se z odlehčovacíhoventilu pod tlakovým spínačem uvolůje vzduch, dokud není dosaženi zapínaci tlak	Vložka zpětného ventilu je netěsná nebo vadnal	Vložku zpětného ventilu vycistěte nebo vyměnte → [14]
	Zpětný ventil je poškozen Zpětný ventil vyměnte
Kompresor se Častо zapíná Príliš mnoho kondenzátu ve vzdusušnéku	Kondenzát vypustte
	Kompresor je prětižen
Pojistný ventil odfukuje Tlak ve vzdusušnéku je vyší než nasta-vený vypínaci tlak	Tlakový spínač nechte nově seřidit/ vyměnit oprávněnuosobou (servis Güde)
	Pojistný ventil je vadné Pojistný ventil vyměnte nebo vyhledjefte servis Güde
Kompresor se prižiš zahríva	Prívodné vzduch není dostačujíci	Zajistěte, aby byl zaručen dostatečnéprívod i odvod vzduchu (minimálnéz vdálenost od zdi 40 cm)
	Chladici zebra na válci (hlavě válce) jsou znečistěna	Chladici zebra na válci (hlavě válce) vycistěte
	Príliš dlouhá doba použití	Kompresor vypněte
Kompresor je prěhřátý a vypíná se	Kompresor je prětižený	Informujte servis Güde
	Kompresor je vadné	Informujte servis Güde
	Kompresor má podpěti	Informujte servis Güde
	Okolní teplota 35°C

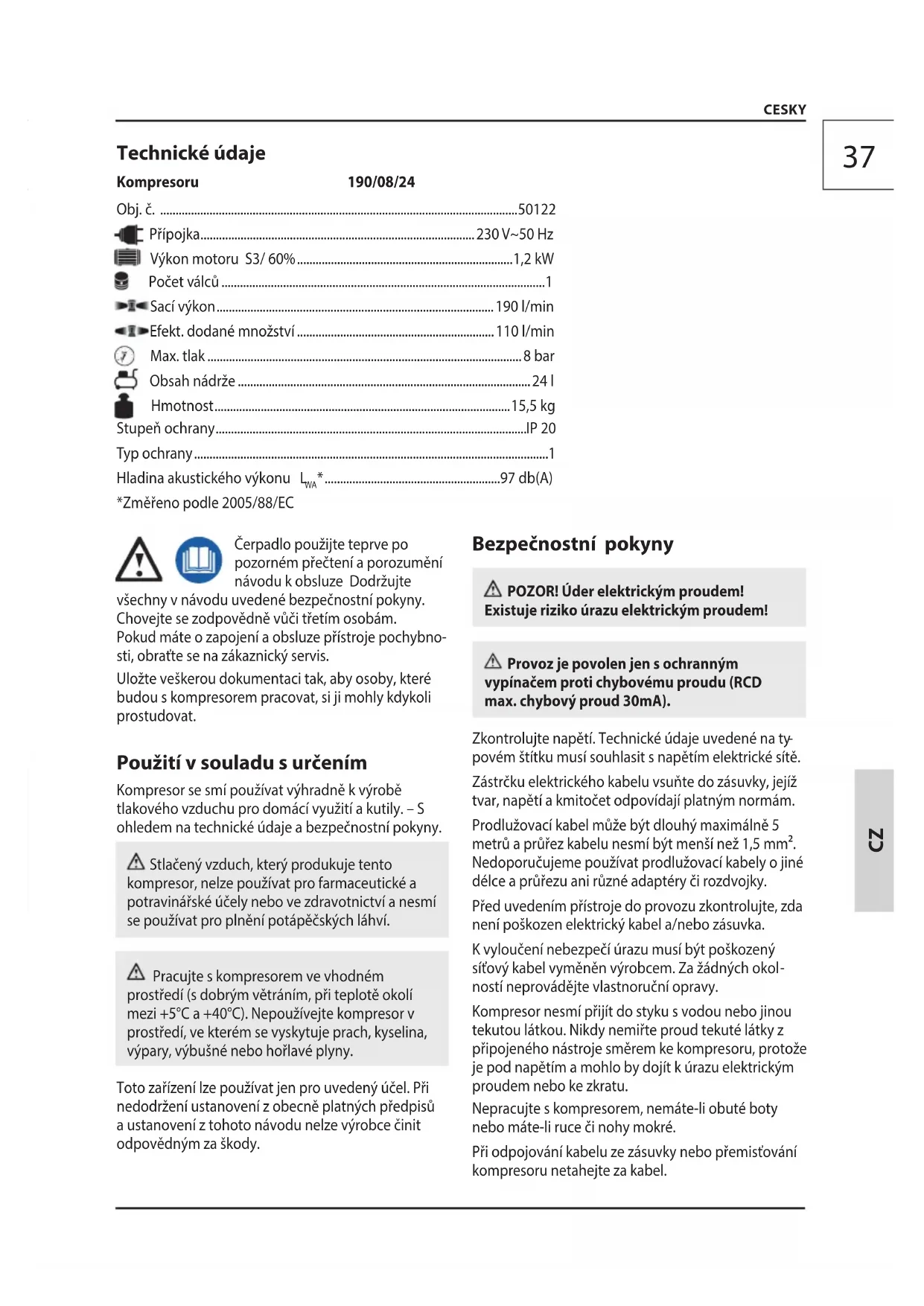

Technické Udaje

Kompresora 190/08/24

Obj. c. 50122

Pripojka 230V\~50Hz

Vykon motora S3/ 60% 1,2 kW

Pocet valcov. 1

Vykon nasavania. 190 l/min

<1>Efekt.dodané mnozstvo. 110 l/min

Max. tlak 8 bar

Obsah nadrze 241

Hmotnost. 15,5 kg

Cerpadlo pouzite az po po zornom precitani a porozumeni navodu k obsluhe. Dodrzejte vsetky v

návode uvedene bezpečnostnéPokyny. Správajte sa zodpovedne voči tretim osobám.

Ak mate o zapojeni a obsluhe pristroja pochybnosti, obratte sa na zakaznicky servis.

Zasuhte vidlicu elektrického káblu do zásuvky, vchodnej co do formy, napatia a frekvencie a pridžajte sa platnych noriem.

Použivajte predlžováčky elektrického káblu s maximalnou dlžkou 5 metrov a prierezom káblu nie mensím ako 1,5mm^2 .Nedoporucujeme použivat predlžováčky odlísnych dlžok a prierezov,ako aj nástavce a multizásuvky.

Pred uvedenim pristroja do prevadzky skontrolujte, ci nie je poskodeny elektricky kabel a/alebo zasuvka.

Stlačeny vzduch je potenzialne nebezpečná forma energia, preto pri použivaní kompresora a prisluşenstiev je nutné venovat maximálnu pozornost.

Kompresor nepoužívajte nikdy bez dozoru.

Pracovny priestor udržujte prázdny.

Pozor! Kompresor sa smie použivat' len s prislušnymi kolesami a gumovými náraznikmi.

Pri používani pneumatickích prisluěs nestiev majte podla moznosti oblečený bezpečnostné pracovné odev.

Pozor! Pri otvorení rychlospojky vás moze zasiahnut pneumaticka hadica! - Pneumaticku hadicu pridržujte.

Pri posúvání kompresora používajte vždy a jeder nato určenu rukovát.

Pozor! Ak sa kondenzovaná voda nevypustí, moze korodovat nadrž, Čim sa obmedzi jej objem a ohroží jej bezpečnost.

Pred vykonávanim akýchkolvek prac na cerpadle vždy majprv vytiahnite zástrčku napajacieho kábla zo sietovej zásuvky.

Pomocou pripojeného prisluşenstva spustite kompresor naprázdno,ž kým sa uplne nevyprázdni stlačeny vzduch z nádrze.

Pred kaczdym pouzitim cerpadla uskutocnite vizualnu skusku a uistite sa, ze cerpadlo, zvlastvak sietovy kabel a zastrka, nie su poskodené.

Len pravidelne udrziavaná ošetrovaný prístroj može byt' uspokojivou pomôckou. Nedostatočná udžrba a starostlivost može viest' k nepredvidaným nehodám a urazom.

V pripe de potreby najdete zoznam nahradnych dielov na internetovej stranke www.guede.com.

Záruka

Pred vykonávaním akýchkolívek prác na Čerpadle vždy njoprvyvtiahnite zástrčku napajacieho kábla zo sietovej zásuvky.

Noste ochrannes okuliare! Používajte ochranu slchu!

Chrante pred vlhkom Nevystavujte stroj dazdu.

Je zakázané tahat/prepravovat za kábel

Vystraha/porzor!

Pozor - elektricky prud!

Pozor - horúci povrch!
Nebezpečenstvo popálenia !!

Nebezpečenstvo - automatické spustenie!

Vystraha pred odmrstenymi predmetmi

Odstup od osob!
Dbajte na to, aby sa v nebezpečnej oblasti nikto nezdržiaval.

Překlad prohlášeni o shode EU

Tímto prohlasujeme my, ze koncepce a konstrukce uvedenych pristroju v provedenich, ktera uvadime do obhu, odpovida prislusnym zakladnim pozadavkum smernic EU na bezpecnost a hygenu. V pripadé změny pristroje, ktera s nami nebyla konzultována, ztrácí toho prohlaseni svou platnost.
